Разделы презентаций

МЕТОДЫ И ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УЛУЧШЕНИЯ КАЧЕСТВА ВОДЫ

Содержание

Обработка воды с целью ее пригодности для питья, хозяйственных и производственных целей представляет собой комплекс физических, химических и биологических методов изменения ее первоначального состава. Под обработкой воды понимают не только ее

Слайды и текст этой презентации

Слайд 1МЕТОДЫ И ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УЛУЧШЕНИЯ КАЧЕСТВА ВОДЫ

МЕТОДЫ И ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УЛУЧШЕНИЯ КАЧЕСТВА ВОДЫ

Слайд 2Обработка воды с целью ее пригодности для питья, хозяйственных и

производственных целей представляет собой комплекс физических, химических и биологических методов

изменения ее первоначального состава.
Под обработкой воды понимают не только ее очистку от ряда нежелательных и вредных примесей, но и улучшение природных свойств путем обогащения ее недостающими ингредиентами.
Обработка воды с целью ее пригодности для питья, хозяйственных и производственных целей представляет собой комплекс физических, химических

Слайд 3Методы обработки воды:
улучшение органолептических свойств воды (осветление и обесцвечивание, дезодорация

и др.);
обеспечение эпидемиологической безопасности (хлорирование, озонирование и др.)
кондиционирование минерального состава

(фторирование и обесфторивание, обезжелезивание и деманганация, умягчение, обессоливание и др.).
Методы обработки воды:улучшение органолептических свойств воды (осветление и обесцвечивание, дезодорация и др.);обеспечение эпидемиологической безопасности (хлорирование, озонирование и

Слайд 4Методы обработки воды
Качество воды источника
Требования потребителя

Методы обработки водыКачество воды источникаТребования потребителя

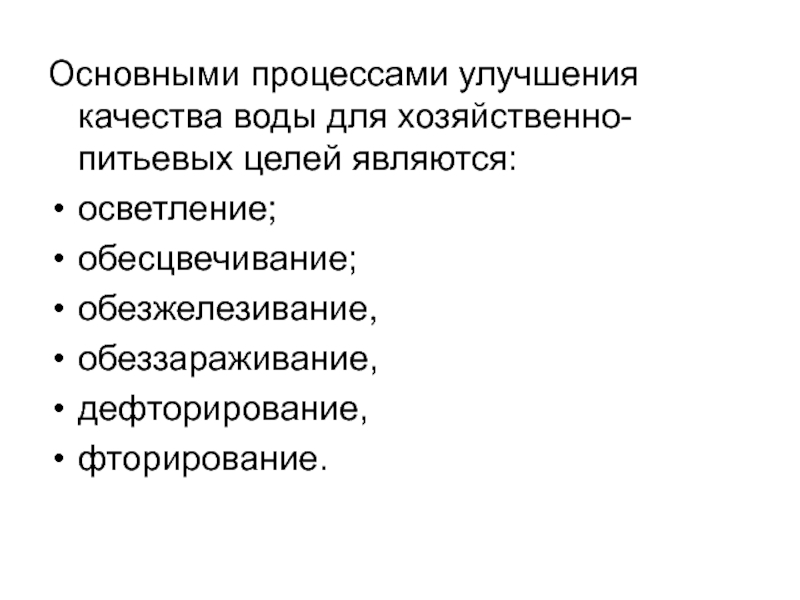

Слайд 5Основными процессами улучшения качества воды для хозяйственно-питьевых целей являются:
осветление;
обесцвечивание;


обезжелезивание,
обеззараживание,
дефторирование,
фторирование.

Основными процессами улучшения качества воды для хозяйственно-питьевых целей являются:осветление; обесцвечивание; обезжелезивание, обеззараживание, дефторирование, фторирование.

Слайд 6Классификация технологических схем
Сочетание необходимых технологических процессов и сооружений составляет технологическую

схему улучшения качества воды.

Классификация технологических схемСочетание необходимых технологических процессов и сооружений составляет технологическую схему улучшения качества воды.

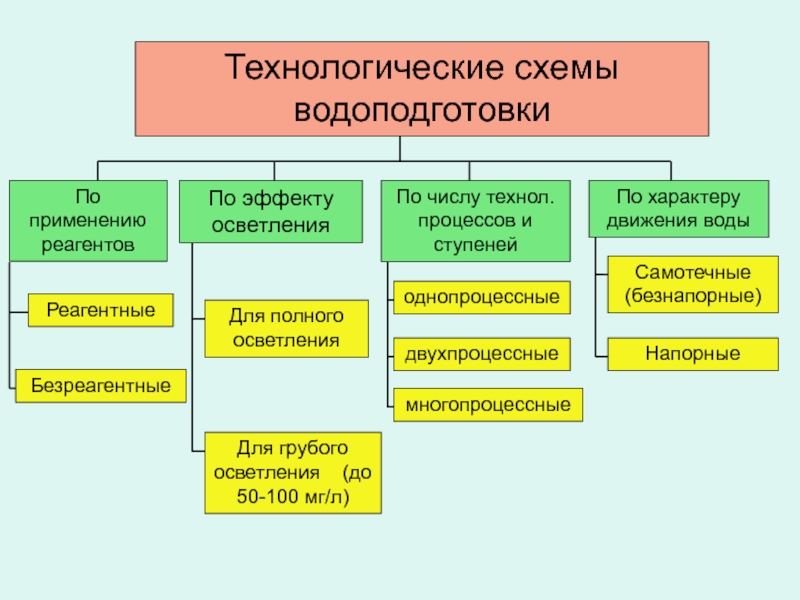

Слайд 7Технологические схемы водоподготовки
По применению реагентов
По эффекту осветления
По числу технол.процессов и

ступеней
Реагентные
По характеру движения воды
Самотечные (безнапорные)
Напорные
Безреагентные
Для полного осветления
однопроцессные
Для грубого осветления

(до 50-100 мг/л)

двухпроцессные

многопроцессные

Технологические схемы водоподготовкиПо применению реагентовПо эффекту осветленияПо числу технол.процессов и ступенейРеагентныеПо характеру движения водыСамотечные (безнапорные)НапорныеБезреагентныеДля полного осветленияоднопроцессныеДля

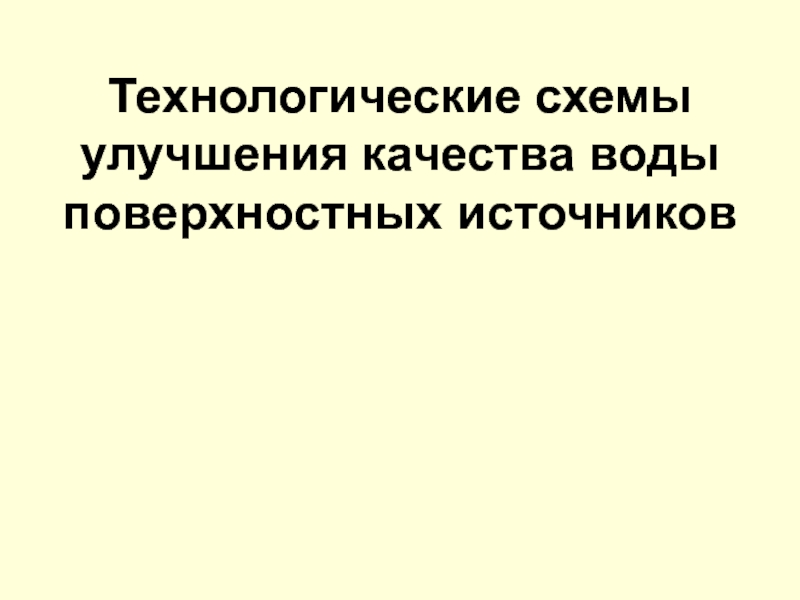

Слайд 8Технологические схемы улучшения качества воды поверхностных источников

Технологические схемы улучшения качества воды поверхностных источников

Слайд 9Основным источником централизованного хозяйственно-питьевого водоснабжения в большинстве регионов РФ являются

поверхностные водные объекты (67 %).
В Тюменской области – 45 %.

Основным источником централизованного хозяйственно-питьевого водоснабжения в большинстве регионов РФ являются поверхностные водные объекты (67 %).В Тюменской области

Слайд 101. с отстойниками
Cl2
Cl2
1
2
3
4
5
6
7
1- смеситель (См);
2 – камера хлопьеобразования (КХ);
3 -

горизонтальный отстойник (ГО);
4 – скорый фильтр (СФ);
5 – РЧВ;
6 –

хлораторная (Хл);
7 – реагентное хозяйство (РХ)

реагенты

Промывная вода

осадок

Исходная вода

Очищенная вода потребителю

5%

10%

40%

45%

1. с отстойникамиCl2Cl212345671- смеситель (См);2 – камера хлопьеобразования (КХ);3 - горизонтальный отстойник (ГО);4 – скорый фильтр (СФ);5

Слайд 112. с осветлителями со слоем взвешенного осадка
Cl2
Cl2
1
8
4
5
6
7
1- смеситель (См);
4

– скорый фильтр (СФ);
5 – РЧВ;
6 – хлораторная (Хл);
7 –

реагентное хозяйство (РХ);
8 – осветлитель со слоем взвешенного осадка (ОВО)

реагенты

Промывная вода

осадок

Исходная вода

Очищенная вода потребителю

2. с осветлителями со слоем взвешенного осадкаCl2Cl21845671- смеситель (См); 4 – скорый фильтр (СФ);5 – РЧВ;6 –

Слайд 123. с контактными осветлителями
О3
Cl2
11
12
5
6
7
4 – скорый фильтр (СФ); 5

– РЧВ; 6 – хлораторная (Хл); 7 – реагентное хозяйство

(РХ); 9 – контактный резервуар (КР); 10 - микрофильтр (МкФ); 11 - входная камера; 12 - контактный осветлитель (КО)

реагенты

Промывная вода

9

10

Исходная вода

Очищенная вода потребителю

Промывная вода

3. с контактными осветлителями О3Cl211125674 – скорый фильтр (СФ); 5 – РЧВ; 6 – хлораторная (Хл); 7

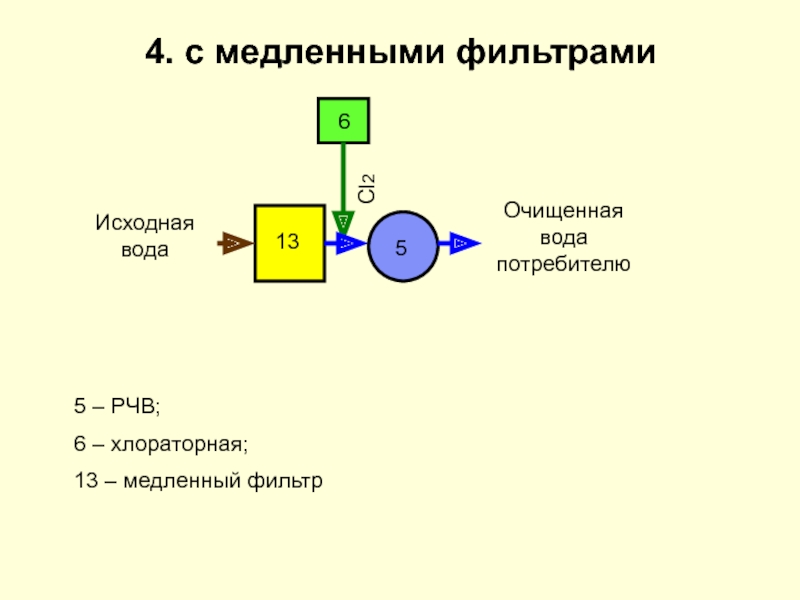

Слайд 134. с медленными фильтрами
Cl2
13
5
6
5 – РЧВ;
6 – хлораторная;
13 –

медленный фильтр
Исходная вода
Очищенная вода потребителю

4. с медленными фильтрами Cl213565 – РЧВ;6 – хлораторная;13 – медленный фильтрИсходная водаОчищенная вода потребителю

Слайд 145. схема очистки природных вод, содержащих антропогенные примеси (с использованием

окислительно-сорбционного метода)
МкФ
О3
КР
См
РХ
КХ
ГО
О3
КР
СФ
реагенты
СрФ
РЧВ
Cl2
Хл
Очищенная вода потребителю
Исходная вода
3%
5%
5%
20%
22%
45%

5. схема очистки природных вод, содержащих антропогенные примеси (с использованием окислительно-сорбционного метода)МкФО3КРСмРХКХГОО3КРСФреагентыСрФРЧВCl2ХлОчищенная вода потребителюИсходная вода3%5%5%20%22%45%

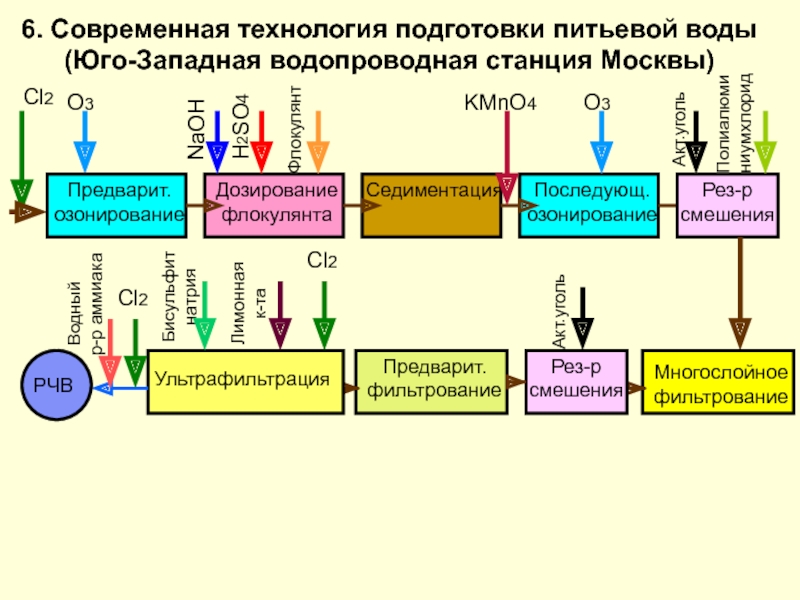

Слайд 156. Современная технология подготовки питьевой воды (Юго-Западная водопроводная станция Москвы)
О3
Cl2
Предварит.

озонирование
Дозирование флокулянта
NaOH
H2SO4
Флокулянт
Седиментация
Последующ. озонирование
О3
KMnO4
Рез-р смешения
Многослойное фильтрование
Полиалюминиумхлорид
Акт.уголь
Рез-р смешения
Акт.уголь
Предварит. фильтрование
Ультрафильтрация
РЧВ
Cl2
Cl2
Водный

р-р аммиака

Бисульфит натрия

Лимонная к-та

6. Современная технология подготовки питьевой воды (Юго-Западная водопроводная станция Москвы)О3Cl2Предварит. озонированиеДозирование флокулянтаNaOHH2SO4ФлокулянтСедиментацияПоследующ. озонированиеО3KMnO4Рез-р смешенияМногослойное фильтрованиеПолиалюминиумхлоридАкт.угольРез-р смешенияАкт.угольПредварит. фильтрованиеУльтрафильтрацияРЧВCl2Cl2

Слайд 166. Современная технология подготовки питьевой воды (Юго-Западная водопроводная станция Москвы)
О3
КР
См
КХ
ГО
О3
КР
СФ
(много-слойный)
МембрФ
РЧВ
Cl2
2%
4%
4%
19%
21%
50%
NaOH
H2SO4
Флокулянт
См
Полиалюминиумхлорид
Акт.уголь
См
Акт.уголь
ПредвФ

Водный р-р аммиака
Cl2
Бисульфит натрия
Лимонная к-та

6. Современная технология подготовки питьевой воды (Юго-Западная водопроводная станция Москвы)О3КРСмКХГОО3КРСФ(много-слойный)МембрФРЧВCl22%4%4%19%21%50%NaOHH2SO4ФлокулянтСмПолиалюминиумхлоридАкт.угольСмАкт.угольПредвФ Водный р-р аммиакаCl2Бисульфит натрияЛимонная к-та

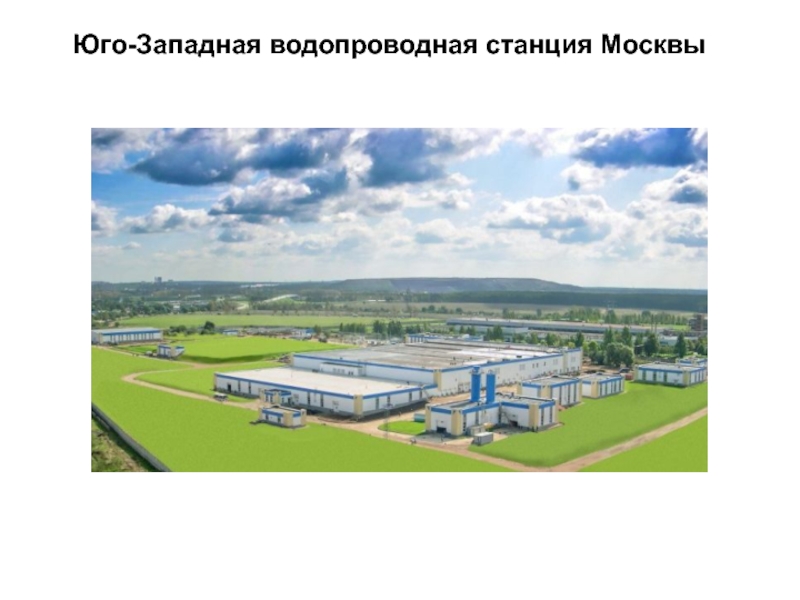

Слайд 17Юго-Западная водопроводная станция Москвы

Юго-Западная водопроводная станция Москвы
