Методы и технические средства акустической разведки
Содержание
- 1. Методы и технические средства акустической разведки
- 2. Микрофоны для систем подслушивания, их классификацияРис. 7.2. Эквивалентная электрическая схема микрофонаРис. 7.3. Классификация микрофонов
- 3. Характеристики микрофонов E=U ∕ P –чувствительностьR(q)=Eq ∕
- 4. Направленные микрофоныРис. 7.5. Параболический микрофонРис. 7.6. Плоская фазированная решеткаРис. 7.7. Трубчатый микрофонРис. 7.8. Простейший градиентный микрофон
- 5. Направленные микрофоныРис. 7.9. Направленный микрофон «Супер Ухо
- 6. Направленные микрофоныРис. 7.14. Внешний вид трубчатого направленного
- 7. Игольчатые микрофоны, электронный стетоскоп, проводные микрофоныРис. 7.18.
- 8. Акустические закладкиРис. 7.22. Классификация закладных устройствРис. 7.23. Схема акустической закладки
- 9. Акустические закладкиТехнические данные закладных устройств находятся в
- 10. Лазерные акустические средства разведки (ЛАРС)Рис. 7.25. Простейший вариант схемы построения ЛАРС
- 11. Скачать презентанцию
Микрофоны для систем подслушивания, их классификацияРис. 7.2. Эквивалентная электрическая схема микрофонаРис. 7.3. Классификация микрофонов
Слайды и текст этой презентации
Слайд 1Методы и технические средства акустической разведки
Рис. 7.1. Структурная схема комплекса
средств прослушивания
Слайд 2Микрофоны для систем подслушивания, их классификация

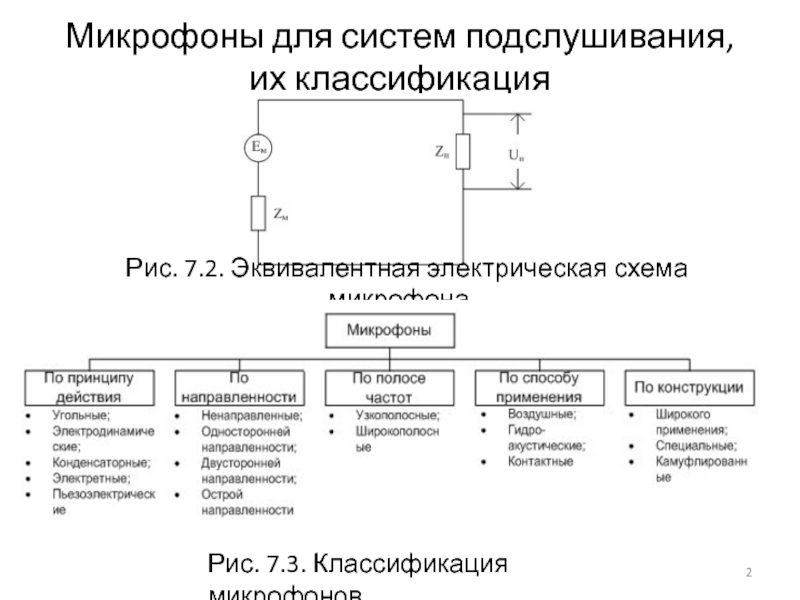

Рис. 7.2. Эквивалентная электрическая схема
микрофона
Рис. 7.3. Классификация микрофонов
Слайд 3Характеристики микрофонов
E=U ∕ P –чувствительность
R(q)=Eq ∕ Eo – нормированная
характеристика направленности
G=Eo / Eq3 – коэффициент направленности
L=20lgPш∕ Po – уровень
собственного шума, где Рш= U ш∕Eш Ро=2*10^-5 Па
Слайд 4Направленные микрофоны
Рис. 7.5. Параболический микрофон
Рис. 7.6. Плоская фазированная решетка
Рис. 7.7.
Трубчатый микрофон
Рис. 7.8. Простейший градиентный микрофон
Слайд 5Направленные микрофоны
Рис. 7.9. Направленный микрофон «Супер Ухо - 100»
Рис. 7.10.
Внешний вид параболических направленных микрофонов
Рис. 7.11. Микрофонная решетка фирмы G.R.A.S.
Рис.
7.12. Плоский направленный микрофон 40ТА
Слайд 6Направленные микрофоны
Рис. 7.14. Внешний вид трубчатого направленного микрофона PKI 2925
Рис.
7.15. Внешний вид трубчатого направленного микрофона YKN
Рис. 7.16. Внешний вид
трубчатого направленного микрофона SENNHEISER MKH P48Рис. 7.17. Миниатюрный направленный микрофон UEM - 88
Слайд 7Игольчатые микрофоны, электронный стетоскоп, проводные микрофоны

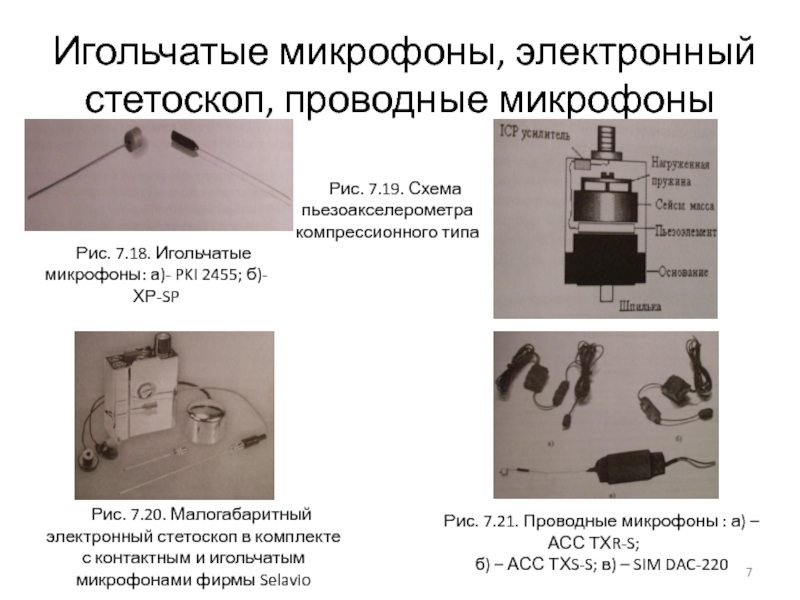

Рис. 7.18. Игольчатые микрофоны: а)-
PKI 2455; б)- ХР-SP
Рис. 7.19. Схема пьезоакселерометра компрессионного типа
Рис. 7.20.
Малогабаритный электронный стетоскоп в комплекте с контактным и игольчатым микрофонами фирмы SelavioРис. 7.21. Проводные микрофоны : а) – АСС ТХR-S;
б) – АСС ТХS-S; в) – SIM DAC-220
Слайд 8Акустические закладки

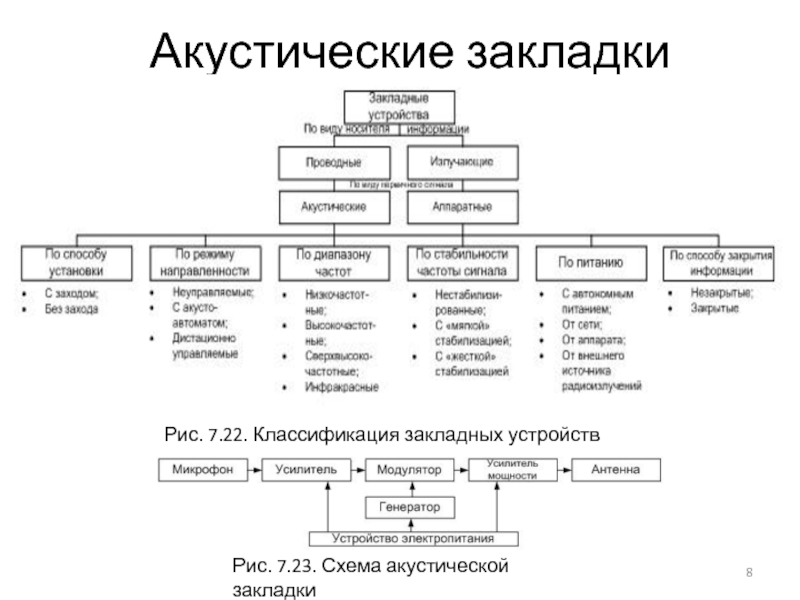

Рис. 7.22. Классификация закладных устройств
Рис. 7.23. Схема акустической закладки
Слайд 9Акустические закладки
Технические данные закладных устройств находятся в следующих пределах:
Частотный диапазон
– 27-900 МГц;
Мощность – 0,2-500 мВт;
Дальность – 10-1500 м;
Время непрерывной
работы – от нескольких часов до нескольких лет;Габариты – 1-8 дм3;
Вес- 5-350 г.

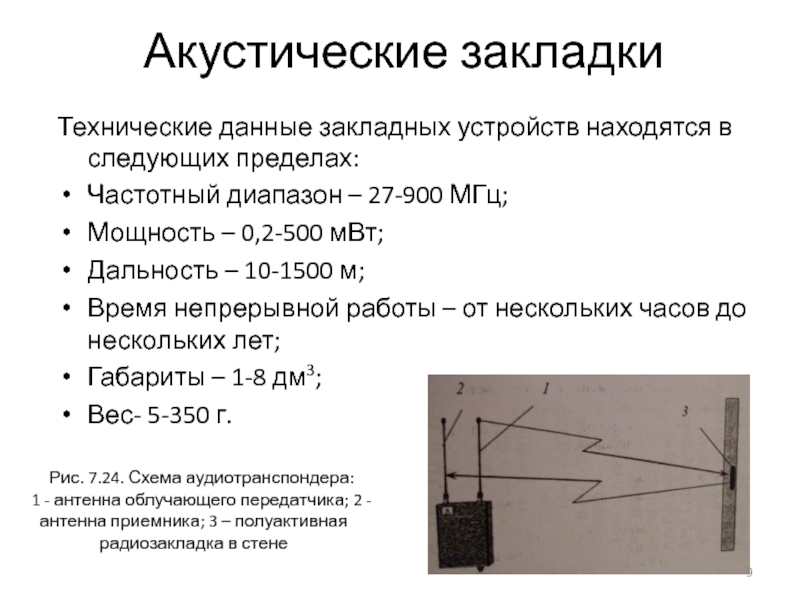

Рис. 7.24. Схема аудиотранспондера:
1 - антенна облучающего передатчика; 2 - антенна приемника; 3 – полуактивная радиозакладка в стене
Слайд 10Лазерные акустические средства разведки (ЛАРС)

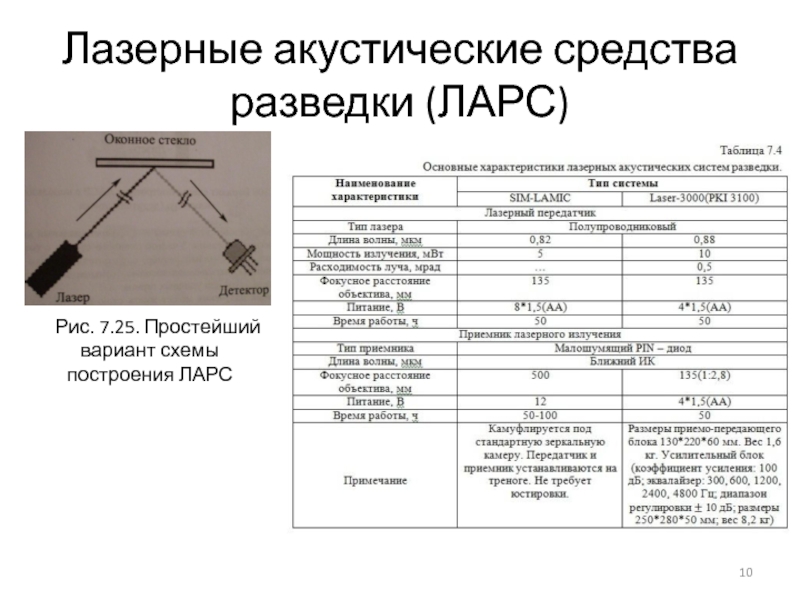

Рис. 7.25. Простейший вариант схемы построения
ЛАРС
