Слайд 1Методы рентгенодиагностики

Лектор
Янченко
Анна Анатольевна

Методы рентгенодиагностикиЛектор Янченко Анна Анатольевна

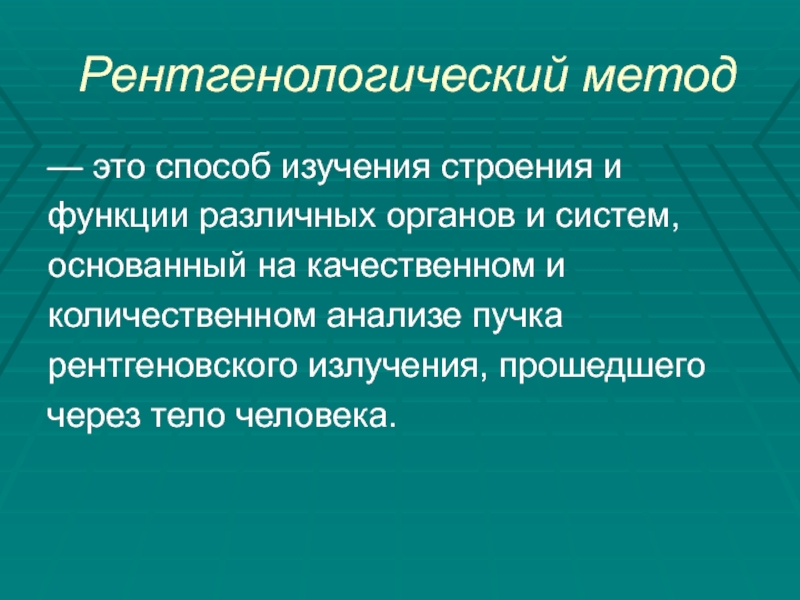

Слайд 2Рентгенологический метод
— это способ изучения строения и
функции различных органов

и систем,
основанный на качественном и
количественном анализе пучка
рентгеновского

излучения, прошедшего
через тело человека.
Рентгенологический метод— это способ изучения строения и функции различных органов и систем, основанный на качественном и количественном

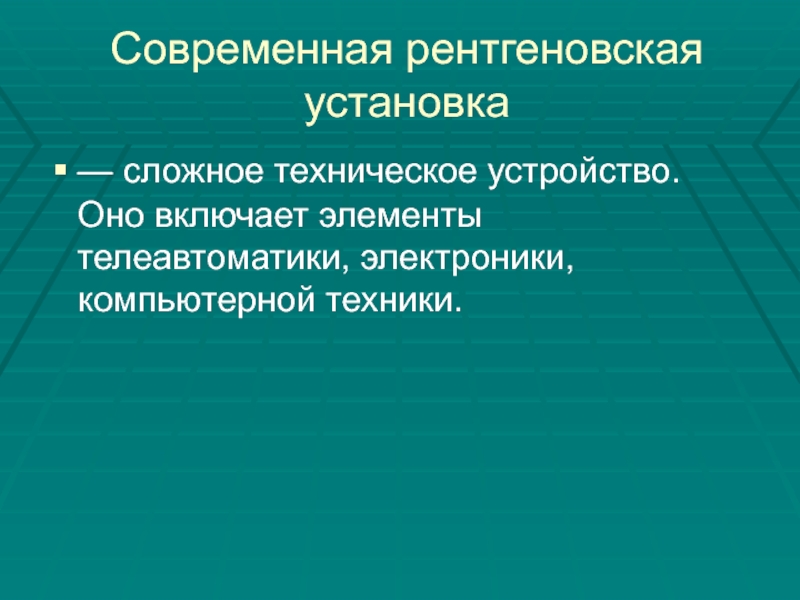

Слайд 3Современная рентгеновская установка
— сложное техническое устройство. Оно включает элементы телеавтоматики,

электроники, компьютерной техники.

Современная рентгеновская установка— сложное техническое устройство. Оно включает элементы телеавтоматики, электроники, компьютерной техники.

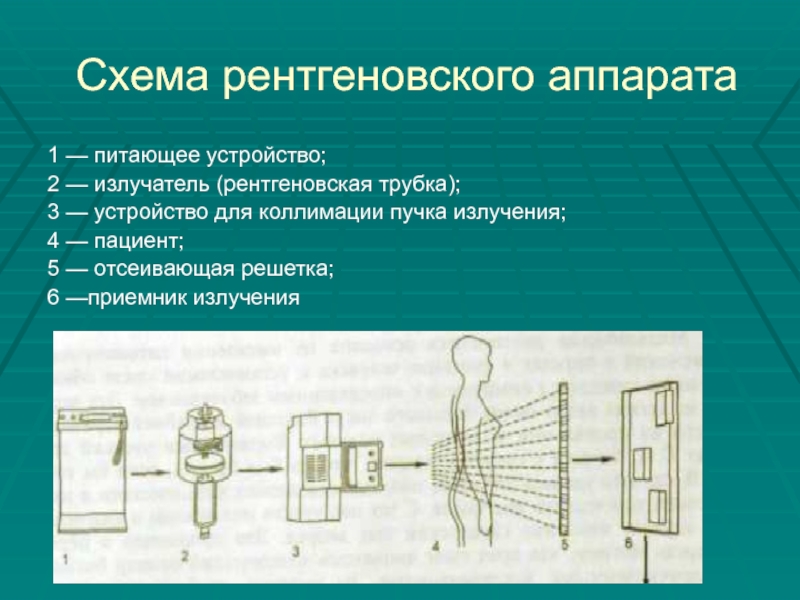

Слайд 4Схема рентгеновского аппарата
1 — питающее устройство;
2 — излучатель (рентгеновская

трубка);
3 — устройство для коллимации пучка излучения;
4 —

пациент;
5 — отсеивающая решетка;
6 —приемник излучения

Схема рентгеновского аппарата1 — питающее устройство; 2 — излучатель (рентгеновская трубка); 3 — устройство для коллимации пучка

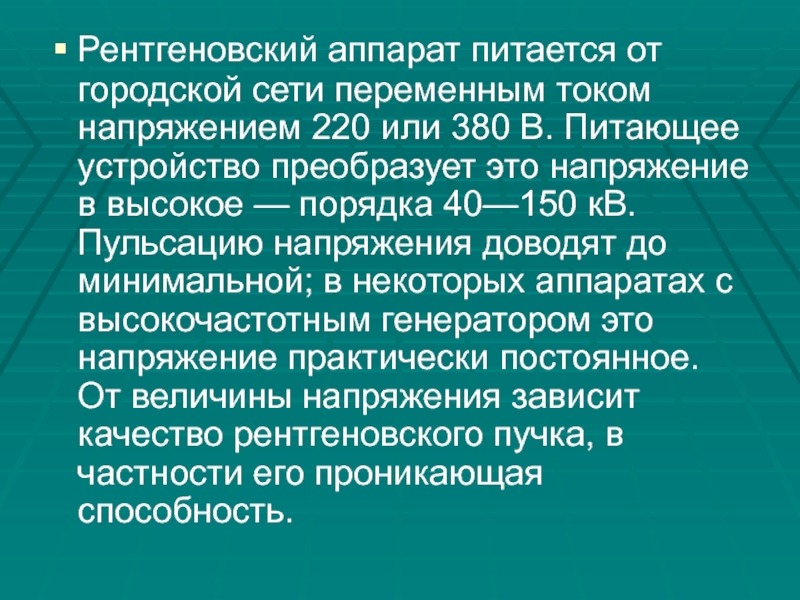

Слайд 5Рентгеновский аппарат питается от городской сети переменным током напряжением 220

или 380 В. Питающее устройство преобразует это напряжение в высокое

— порядка 40—150 кВ. Пульсацию напряжения доводят до минимальной; в некоторых аппаратах с высокочастотным генератором это напряжение практически постоянное. От величины напряжения зависит качество рентгеновского пучка, в частности его проникающая способность.
Рентгеновский аппарат питается от городской сети переменным током напряжением 220 или 380 В. Питающее устройство преобразует это

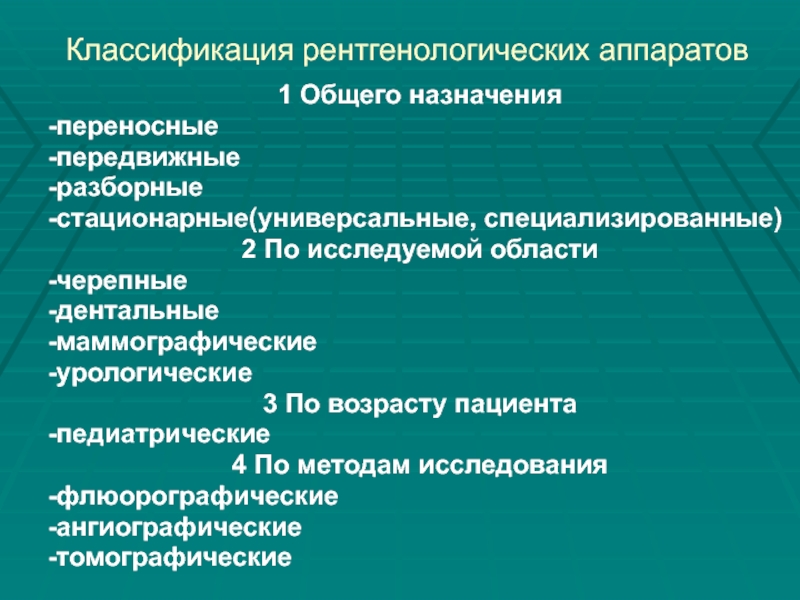

Слайд 6Классификация рентгенологических аппаратов
1 Общего назначения
-переносные
-передвижные
-разборные
-стационарные(универсальные, специализированные)
2 По исследуемой

области
-черепные
-дентальные
-маммографические
-урологические
3 По возрасту пациента
-педиатрические
4 По методам исследования
-флюорографические
-ангиографические
-томографические

Классификация рентгенологических аппаратов1 Общего назначения -переносные-передвижные -разборные-стационарные(универсальные, специализированные)2 По исследуемой области-черепные-дентальные-маммографические-урологические3 По возрасту пациента-педиатрические4 По методам исследования-флюорографические-ангиографические-томографические

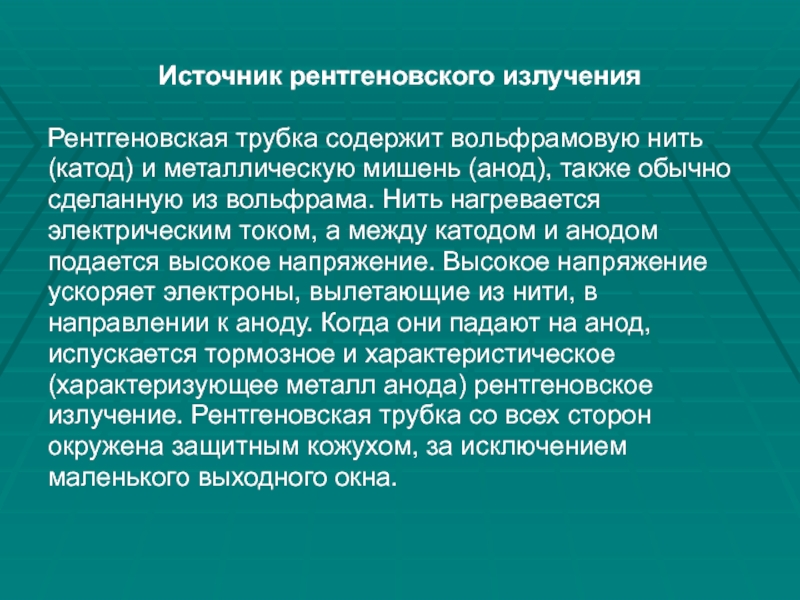

Слайд 7Источник рентгеновского излучения

Рентгеновская трубка содержит вольфрамовую нить
(катод) и

металлическую мишень (анод), также обычно
сделанную из вольфрама. Нить нагревается


электрическим током, а между катодом и анодом
подается высокое напряжение. Высокое напряжение
ускоряет электроны, вылетающие из нити, в
направлении к аноду. Когда они падают на анод,
испускается тормозное и характеристическое
(характеризующее металл анода) рентгеновское
излучение. Рентгеновская трубка со всех сторон
окружена защитным кожухом, за исключением
маленького выходного окна.

Источник рентгеновского излучения Рентгеновская трубка содержит вольфрамовую нить (катод) и металлическую мишень (анод), также обычно сделанную из

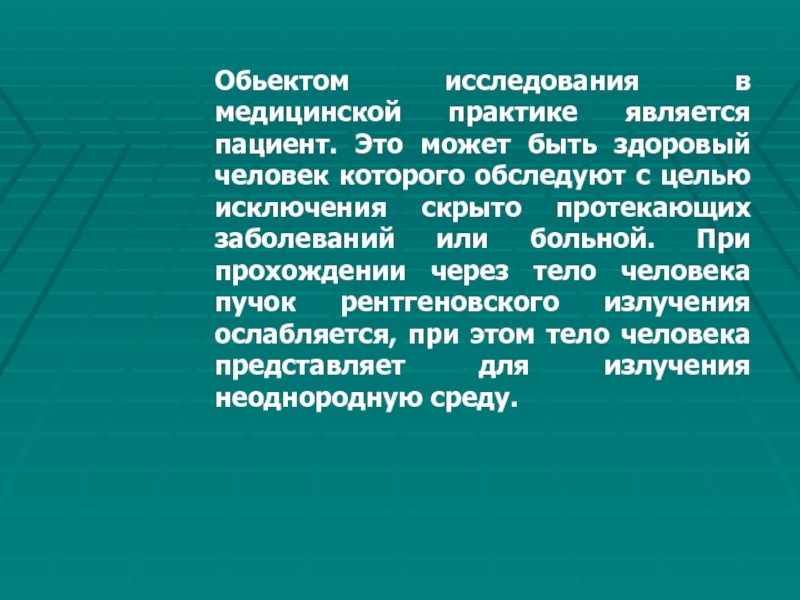

Слайд 8Обьектом исследования в медицинской практике является пациент. Это может быть

здоровый человек которого обследуют с целью исключения скрыто протекающих заболеваний

или больной. При прохождении через тело человека пучок рентгеновского излучения ослабляется, при этом тело человека представляет для излучения неоднородную среду.

Обьектом исследования в медицинской практике является пациент. Это может быть здоровый человек которого обследуют с целью исключения

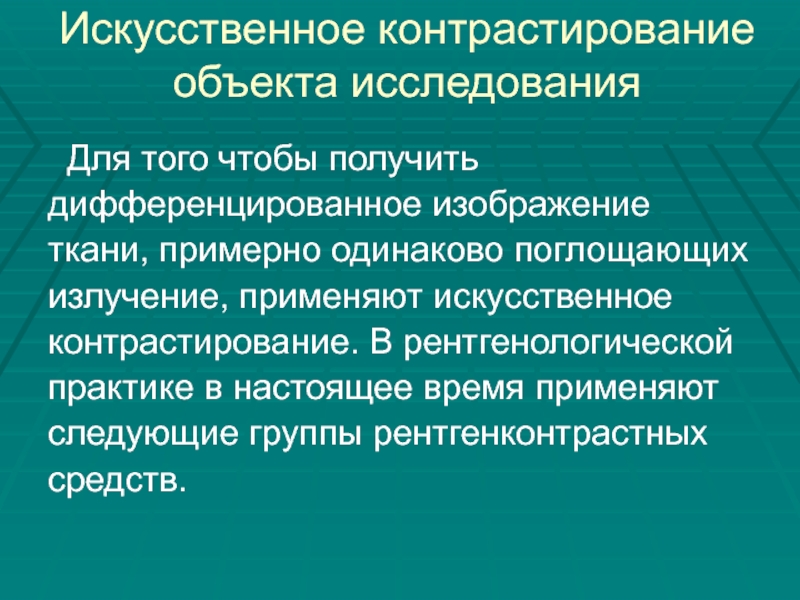

Слайд 9Искусственное контрастирование объекта исследования
Для того чтобы получить
дифференцированное изображение


ткани, примерно одинаково поглощающих
излучение, применяют искусственное
контрастирование. В рентгенологической


практике в настоящее время применяют
следующие группы рентгенконтрастных
средств.
Искусственное контрастирование объекта исследования Для того чтобы получить дифференцированное изображение ткани, примерно одинаково поглощающих излучение, применяют искусственное

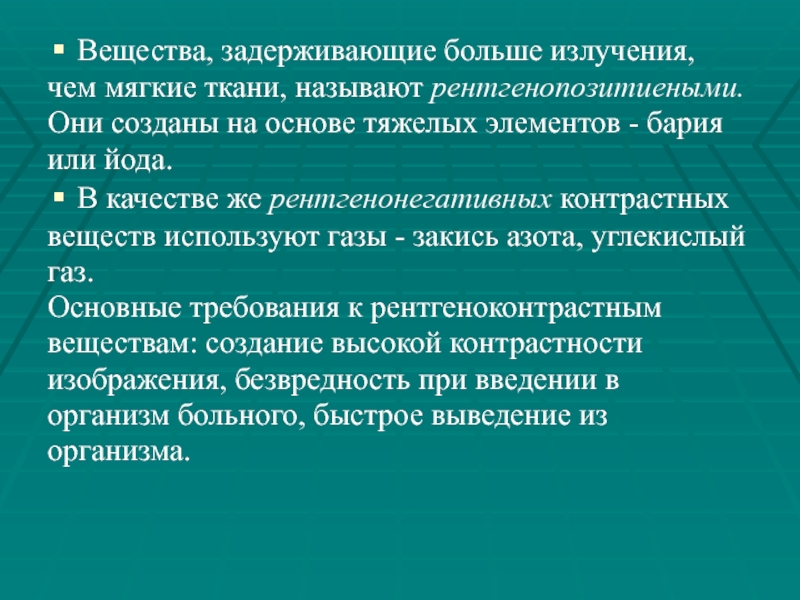

Слайд 10Вещества, задерживающие больше излучения,
чем мягкие ткани, называют рентгенопозитиеными.
Они созданы

на основе тяжелых элементов - бария
или йода.
В качестве же

рентгенонегативных контрастных
веществ используют газы - закись азота, углекислый
газ.
Основные требования к рентгеноконтрастным
веществам: создание высокой контрастности
изображения, безвредность при введении в
организм больного, быстрое выведение из
организма.
Вещества, задерживающие больше излучения,чем мягкие ткани, называют рентгенопозитиеными. Они созданы на основе тяжелых элементов - бария или

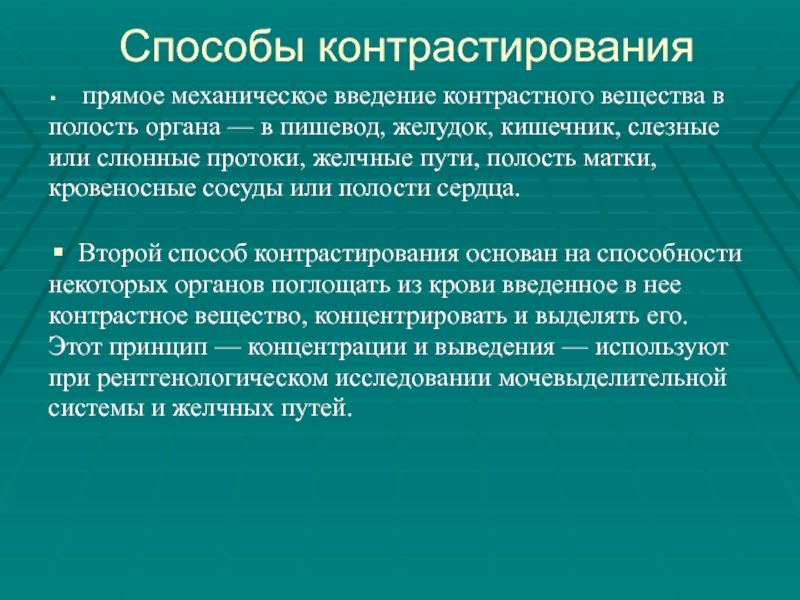

Слайд 11Способы контрастирования
прямое механическое введение контрастного вещества в
полость органа

— в пишевод, желудок, кишечник, слезные
или слюнные протоки, желчные

пути, полость матки,
кровеносные сосуды или полости сердца.

Второй способ контрастирования основан на способности
некоторых органов поглощать из крови введенное в нее
контрастное вещество, концентрировать и выделять его.
Этот принцип — концентрации и выведения — используют
при рентгенологическом исследовании мочевыделительной
системы и желчных путей.
Способы контрастирования прямое механическое введение контрастного вещества в полость органа — в пишевод, желудок, кишечник, слезные или

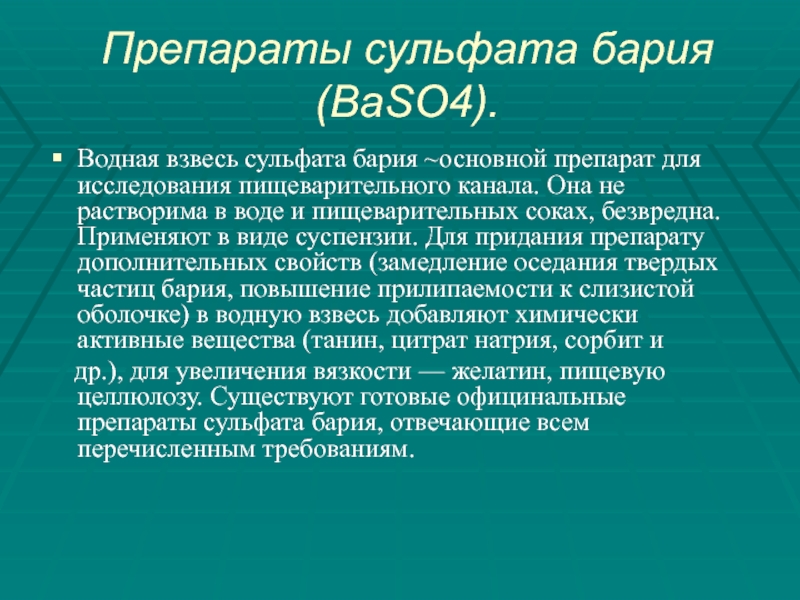

Слайд 12Препараты сульфата бария (BaSO4).
Водная взвесь сульфата бария ~основной препарат для

исследования пищеварительного канала. Она не растворима в воде и пищеварительных

соках, безвредна. Применяют в виде суспензии. Для придания препарату дополнительных свойств (замедление оседания твердых частиц бария, повышение прилипаемости к слизистой оболочке) в водную взвесь добавляют химически активные вещества (танин, цитрат натрия, сорбит и
др.), для увеличения вязкости — желатин, пищевую целлюлозу. Существуют готовые официнальные препараты сульфата бария, отвечающие всем перечисленным требованиям.
Препараты сульфата бария (BaSO4).Водная взвесь сульфата бария ~основной препарат для исследования пищеварительного канала. Она не растворима в

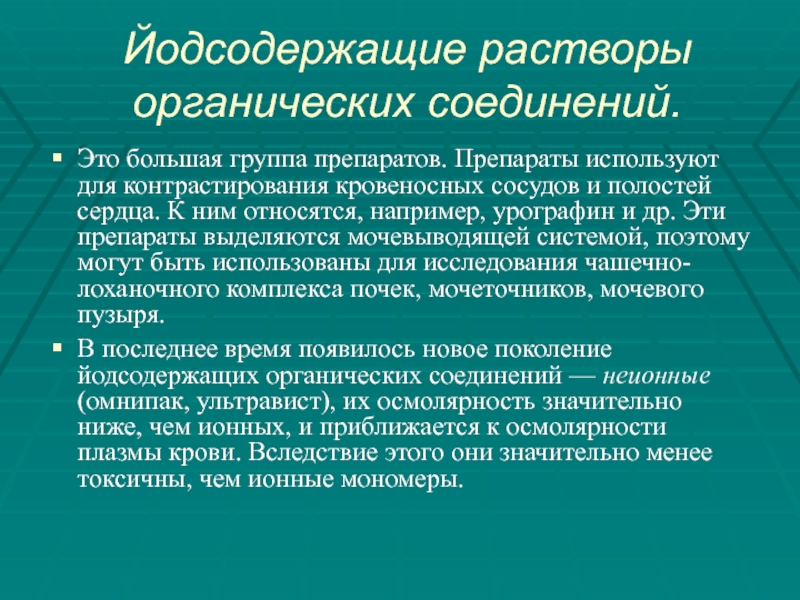

Слайд 13Йодсодержащие растворы органических соединений.
Это большая группа препаратов. Препараты используют для

контрастирования кровеносных сосудов и полостей сердца. К ним относятся, например,

урографин и др. Эти препараты выделяются мочевыводящей системой, поэтому могут быть использованы для исследования чашечно-лоханочного комплекса почек, мочеточников, мочевого пузыря.
В последнее время появилось новое поколение йодсодержащих органических соединений — неионные (омнипак, ультравист), их осмолярность значительно ниже, чем ионных, и приближается к осмолярности плазмы крови. Вследствие этого они значительно менее токсичны, чем ионные мономеры.
Йодсодержащие растворы органических соединений.Это большая группа препаратов. Препараты используют для контрастирования кровеносных сосудов и полостей сердца. К

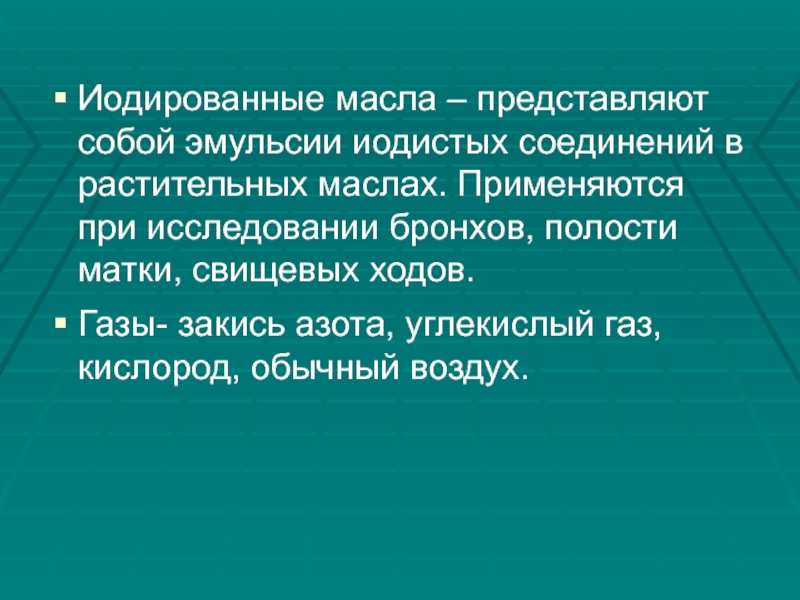

Слайд 14Иодированные масла – представляют собой эмульсии иодистых соединений в растительных

маслах. Применяются при исследовании бронхов, полости матки, свищевых ходов.
Газы- закись

азота, углекислый газ, кислород, обычный воздух.

Иодированные масла – представляют собой эмульсии иодистых соединений в растительных маслах. Применяются при исследовании бронхов, полости матки,

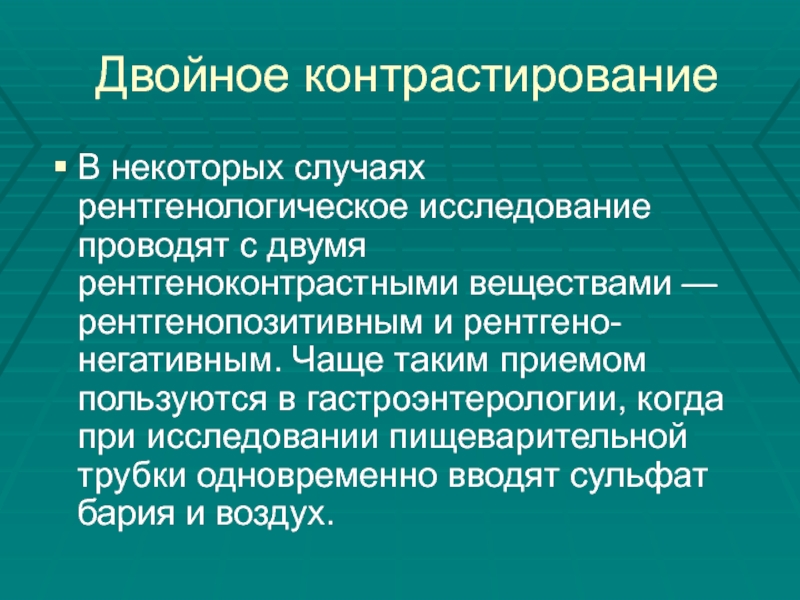

Слайд 15Двойное контрастирование
В некоторых случаях рентгенологическое исследование проводят с двумя рентгеноконтрастными

веществами — рентгенопозитивным и рентгено-негативным. Чаще таким приемом пользуются в

гастроэнтерологии, когда при исследовании пищеварительной трубки одновременно вводят сульфат бария и воздух.
Двойное контрастированиеВ некоторых случаях рентгенологическое исследование проводят с двумя рентгеноконтрастными веществами — рентгенопозитивным и рентгено-негативным. Чаще таким

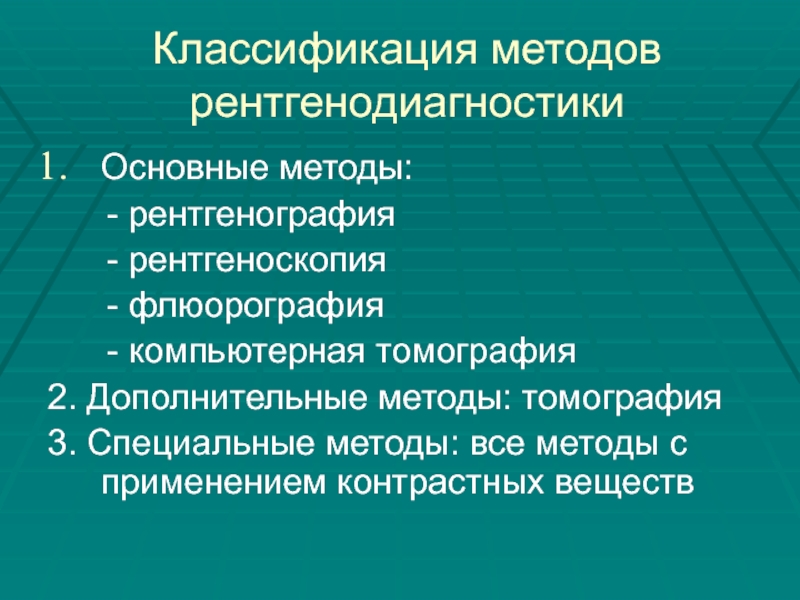

Слайд 16Классификация методов рентгенодиагностики
Основные методы:
- рентгенография

- рентгеноскопия
- флюорография
- компьютерная

томография

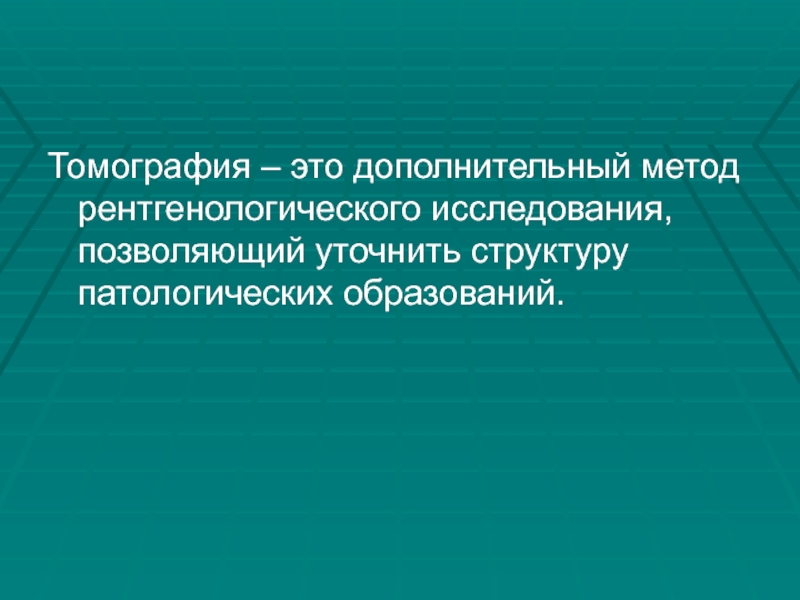

2. Дополнительные методы: томография
3. Специальные методы: все методы с применением контрастных веществ
Классификация методов рентгенодиагностикиОсновные методы:   - рентгенография   - рентгеноскопия   - флюорография

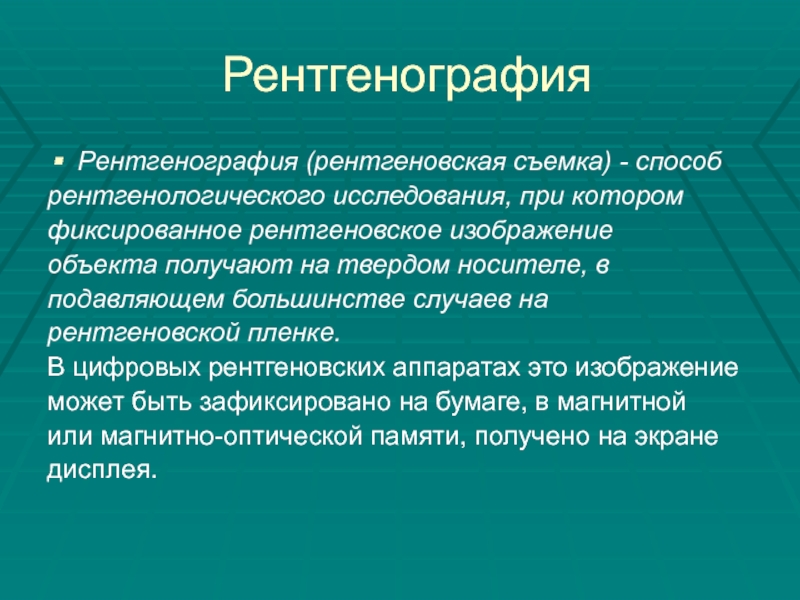

Слайд 17Рентгенография
Рентгенография (рентгеновская съемка) - способ
рентгенологического исследования, при котором
фиксированное

рентгеновское изображение
объекта получают на твердом носителе, в
подавляющем большинстве случаев

на
рентгеновской пленке.
В цифровых рентгеновских аппаратах это изображение
может быть зафиксировано на бумаге, в магнитной
или магнитно-оптической памяти, получено на экране
дисплея.
РентгенографияРентгенография (рентгеновская съемка) - способ рентгенологического исследования, при котором фиксированное рентгеновское изображениеобъекта получают на твердом носителе, в

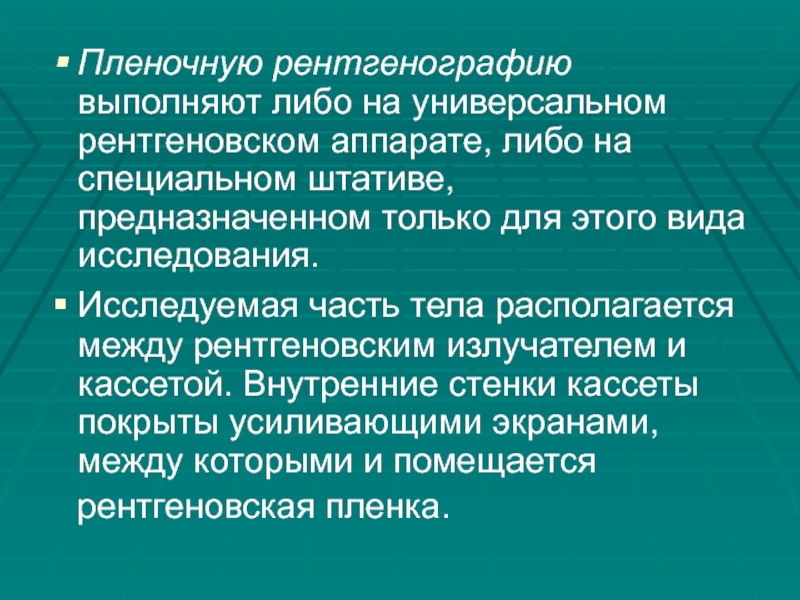

Слайд 18Пленочную рентгенографию выполняют либо на универсальном рентгеновском аппарате, либо на

специальном штативе, предназначенном только для этого вида исследования.
Исследуемая часть

тела располагается между рентгеновским излучателем и кассетой. Внутренние стенки кассеты покрыты усиливающими экранами, между которыми и помещается
рентгеновская пленка.
Пленочную рентгенографию выполняют либо на универсальном рентгеновском аппарате, либо на специальном штативе, предназначенном только для этого вида

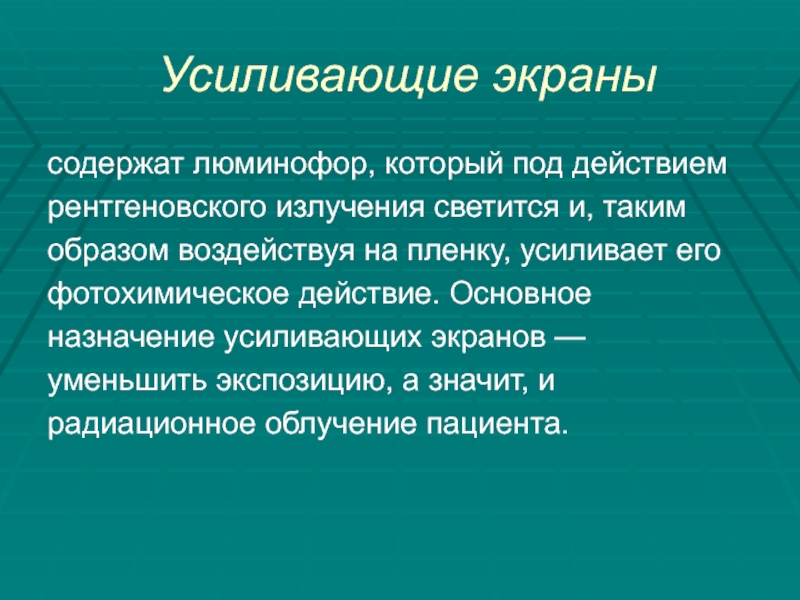

Слайд 19Усиливающие экраны
содержат люминофор, который под действием
рентгеновского излучения светится и, таким


образом воздействуя на пленку, усиливает его
фотохимическое действие. Основное
назначение

усиливающих экранов —
уменьшить экспозицию, а значит, и
радиационное облучение пациента.
Усиливающие экранысодержат люминофор, который под действиемрентгеновского излучения светится и, таким образом воздействуя на пленку, усиливает его фотохимическое

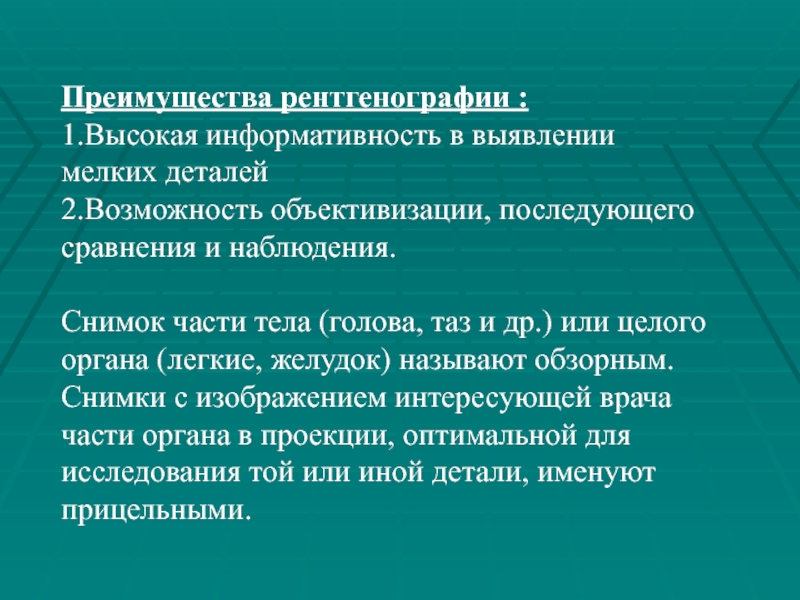

Слайд 20Преимущества рентгенографии :
1.Высокая информативность в выявлении мелких деталей
2.Возможность объективизации, последующего

сравнения и наблюдения.

Снимок части тела (голова, таз и др.) или

целого органа (легкие, желудок) называют обзорным. Снимки с изображением интересующей врача части органа в проекции, оптимальной для исследования той или иной детали, именуют прицельными.
Преимущества рентгенографии :1.Высокая информативность в выявлении мелких деталей2.Возможность объективизации, последующего сравнения и наблюдения.Снимок части тела (голова, таз

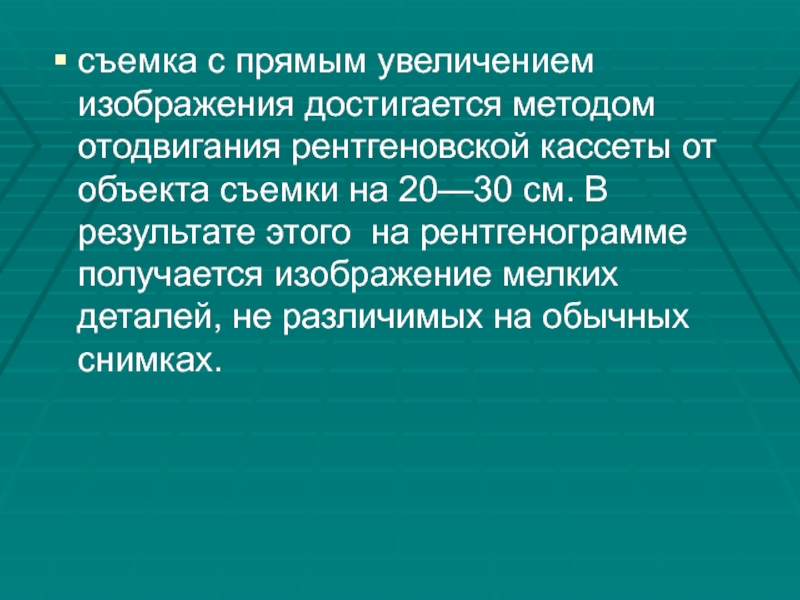

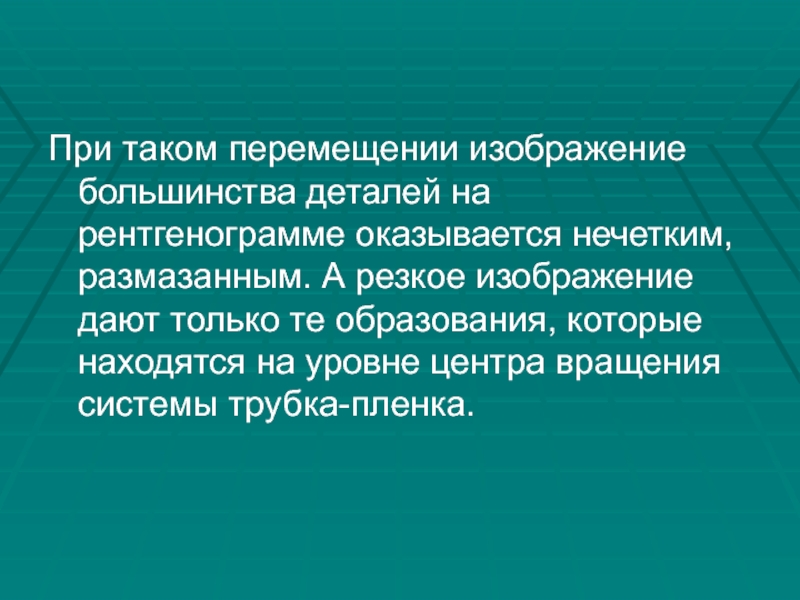

Слайд 21съемка с прямым увеличением изображения достигается методом отодвигания рентгеновской кассеты

от объекта съемки на 20—30 см. В результате этого на

рентгенограмме получается изображение мелких деталей, не различимых на обычных снимках.
съемка с прямым увеличением изображения достигается методом отодвигания рентгеновской кассеты от объекта съемки на 20—30 см. В

Слайд 22Рентгенография

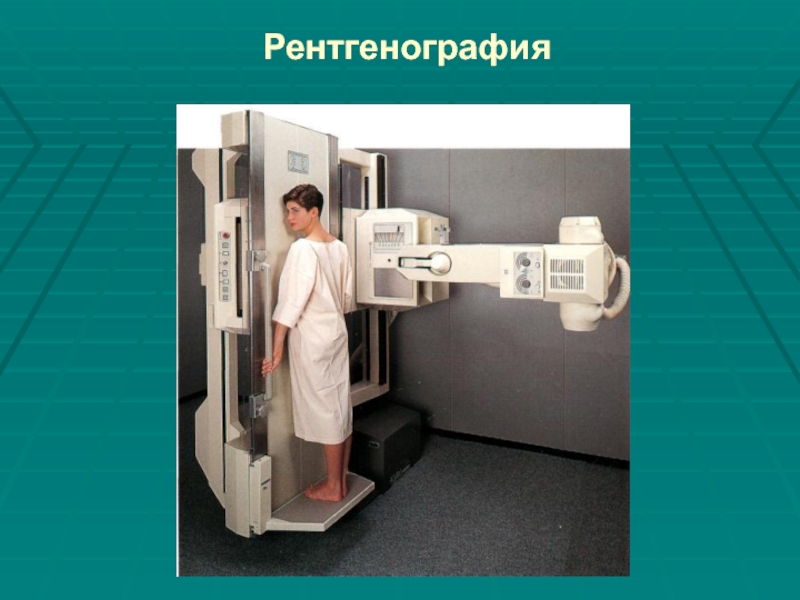

Рентгенография

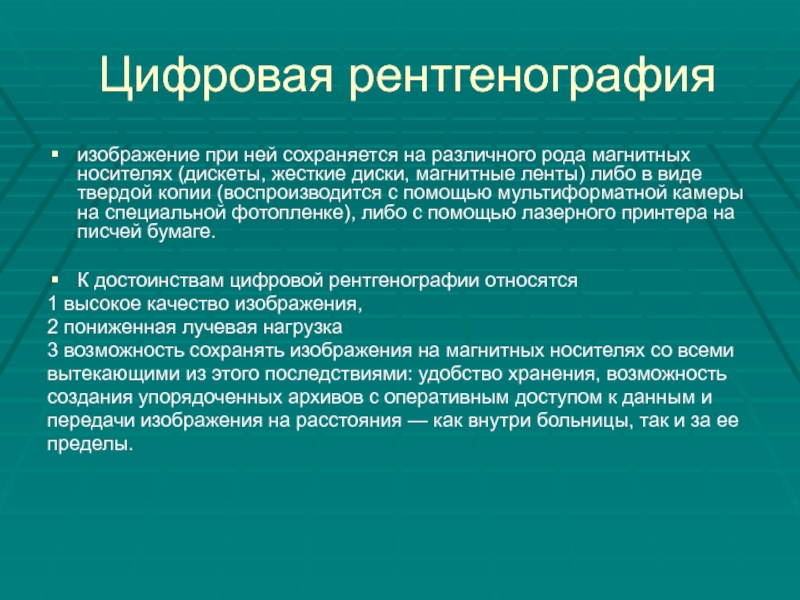

Слайд 23Цифровая рентгенография
изображение при ней сохраняется на различного рода магнитных носителях

(дискеты, жесткие диски, магнитные ленты) либо в виде твердой копии

(воспроизводится с помощью мультиформатной камеры на специальной фотопленке), либо с помощью лазерного принтера на писчей бумаге.

К достоинствам цифровой рентгенографии относятся
1 высокое качество изображения,
2 пониженная лучевая нагрузка
3 возможность сохранять изображения на магнитных носителях со всеми
вытекающими из этого последствиями: удобство хранения, возможность
создания упорядоченных архивов с оперативным доступом к данным и
передачи изображения на расстояния — как внутри больницы, так и за ее
пределы.
Цифровая рентгенографияизображение при ней сохраняется на различного рода магнитных носителях (дискеты, жесткие диски, магнитные ленты) либо в

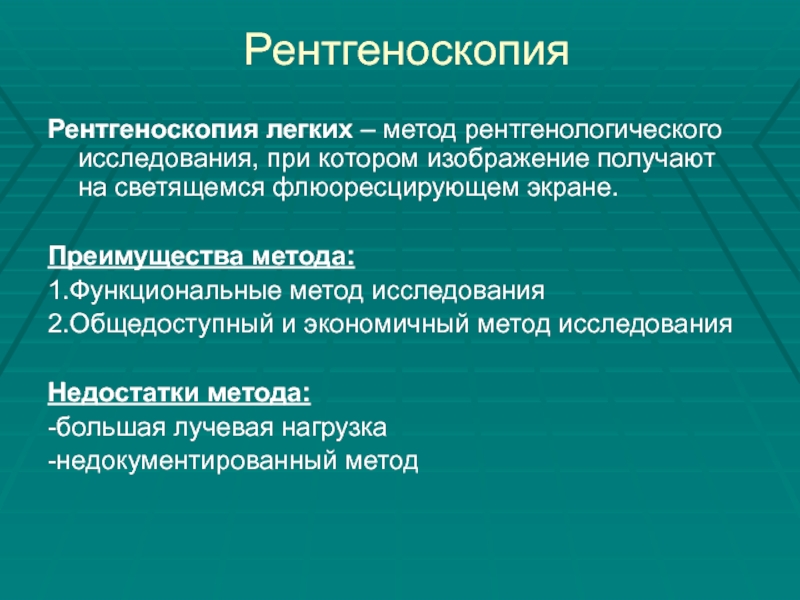

Слайд 24Рентгеноскопия
Рентгеноскопия легких – метод рентгенологического исследования, при котором изображение получают

на светящемся флюоресцирующем экране.

Преимущества метода:
1.Функциональные метод исследования
2.Общедоступный и экономичный метод

исследования

Недостатки метода:
-большая лучевая нагрузка
-недокументированный метод
РентгеноскопияРентгеноскопия легких – метод рентгенологического исследования, при котором изображение получают на светящемся флюоресцирующем экране.Преимущества метода:1.Функциональные метод исследования2.Общедоступный

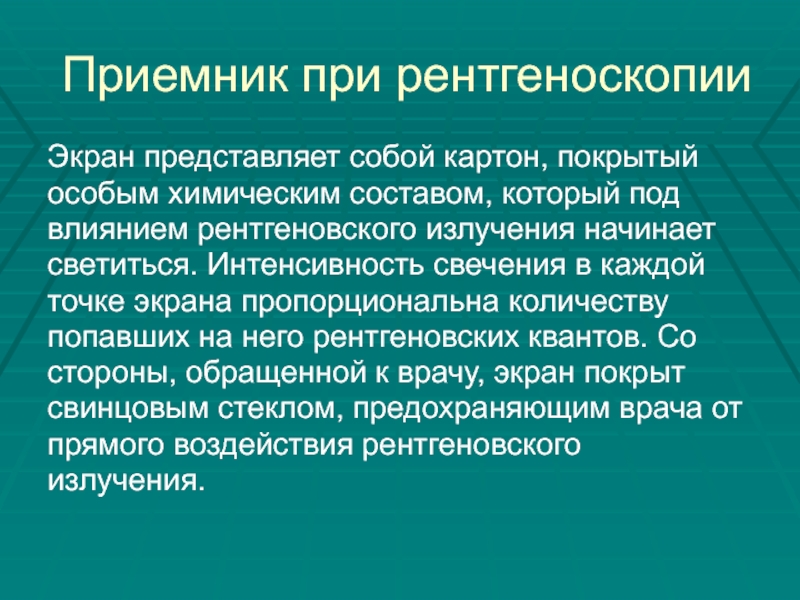

Слайд 25Приемник при рентгеноскопии
Экран представляет собой картон, покрытый
особым химическим составом,

который под
влиянием рентгеновского излучения начинает
светиться. Интенсивность свечения в

каждой
точке экрана пропорциональна количеству
попавших на него рентгеновских квантов. Со
стороны, обращенной к врачу, экран покрыт
свинцовым стеклом, предохраняющим врача от
прямого воздействия рентгеновского
излучения.
Приемник при рентгеноскопииЭкран представляет собой картон, покрытый особым химическим составом, который под влиянием рентгеновского излучения начинает светиться.

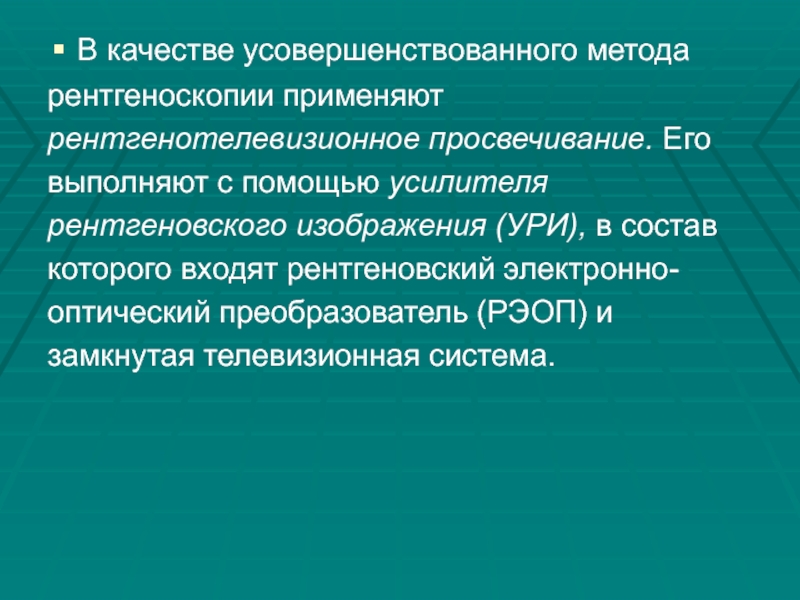

Слайд 26В качестве усовершенствованного метода
рентгеноскопии применяют
рентгенотелевизионное просвечивание. Его
выполняют с

помощью усилителя
рентгеновского изображения (УРИ), в состав
которого входят рентгеновский

электронно-
оптический преобразователь (РЭОП) и
замкнутая телевизионная система.
В качестве усовершенствованного метода рентгеноскопии применяютрентгенотелевизионное просвечивание. Его выполняют с помощью усилителя рентгеновского изображения (УРИ), в состав

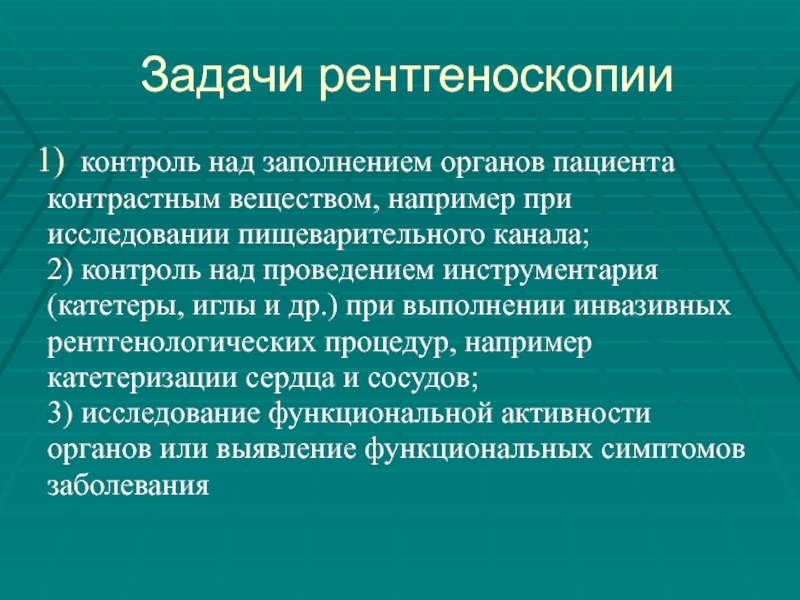

Слайд 27Задачи рентгеноскопии
контроль над заполнением органов пациента
контрастным веществом, например при


исследовании пищеварительного канала;
2) контроль над проведением инструментария
(катетеры, иглы и

др.) при выполнении инвазивных
рентгенологических процедур, например
катетеризации сердца и сосудов;
3) исследование функциональной активности
органов или выявление функциональных симптомов
заболевания
Задачи рентгеноскопииконтроль над заполнением органов пациента контрастным веществом, например при исследовании пищеварительного канала;2) контроль над проведением инструментария

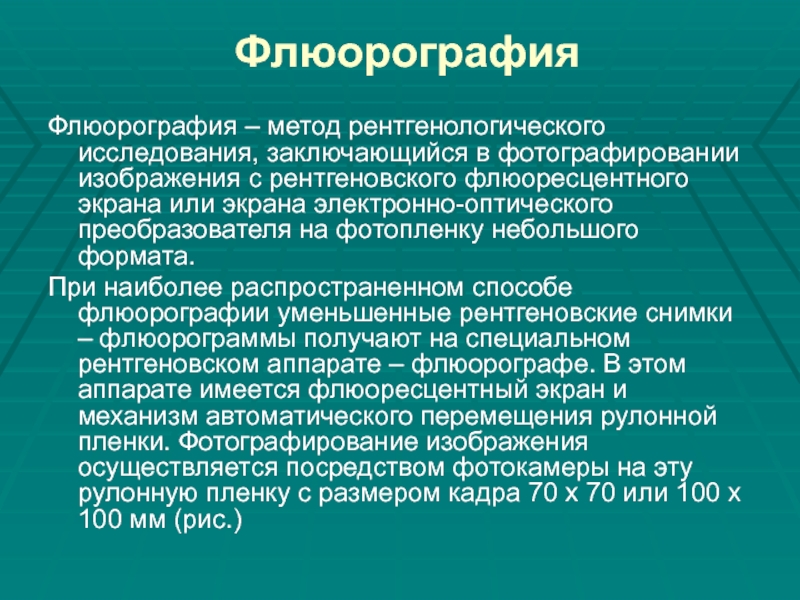

Слайд 28Флюорография
Флюорография – метод рентгенологического исследования, заключающийся в фотографировании изображения с

рентгеновского флюоресцентного экрана или экрана электронно-оптического преобразователя на фотопленку небольшого

формата.
При наиболее распространенном способе флюорографии уменьшенные рентгеновские снимки – флюорограммы получают на специальном рентгеновском аппарате – флюорографе. В этом аппарате имеется флюоресцентный экран и механизм автоматического перемещения рулонной пленки. Фотографирование изображения осуществляется посредством фотокамеры на эту рулонную пленку с размером кадра 70 х 70 или 100 х 100 мм (рис.)
ФлюорографияФлюорография – метод рентгенологического исследования, заключающийся в фотографировании изображения с рентгеновского флюоресцентного экрана или экрана электронно-оптического преобразователя

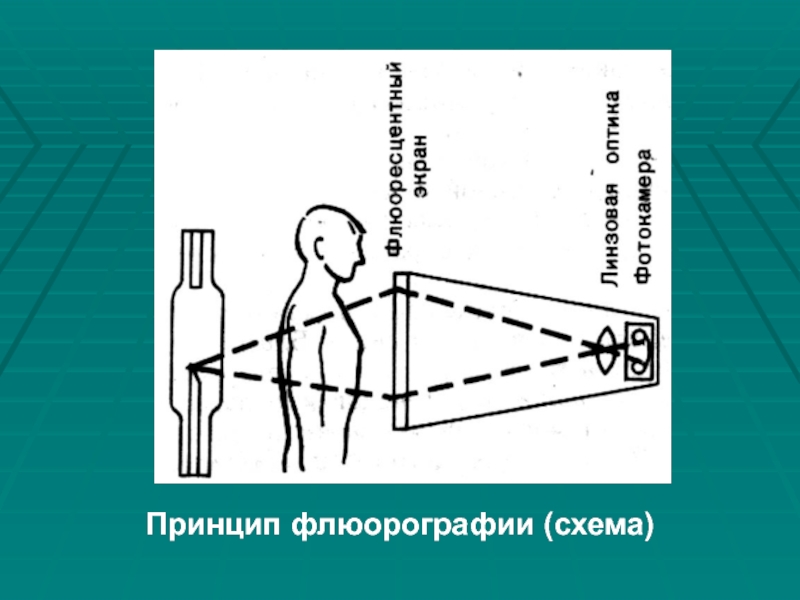

Слайд 29Принцип флюорографии (схема)

Принцип флюорографии (схема)

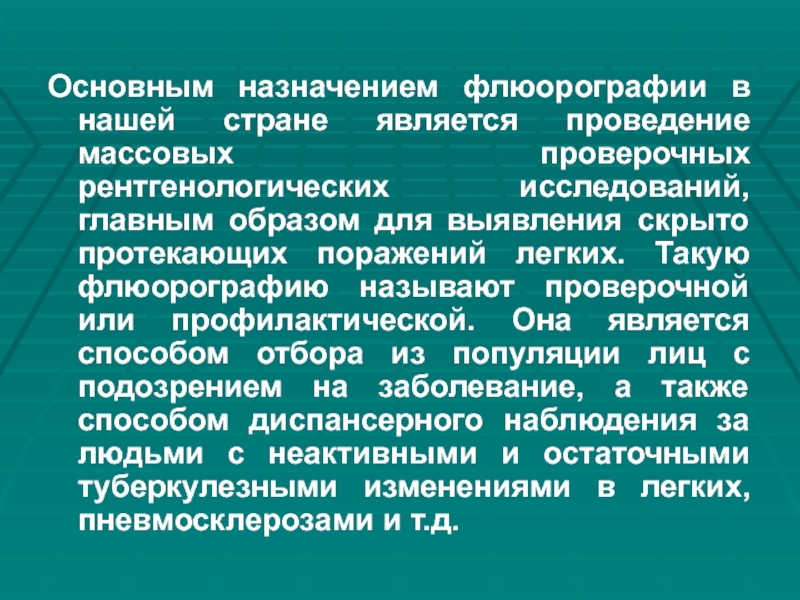

Слайд 30Основным назначением флюорографии в нашей стране является проведение массовых проверочных

рентгенологических исследований, главным образом для выявления скрыто протекающих поражений легких.

Такую флюорографию называют проверочной или профилактической. Она является способом отбора из популяции лиц с подозрением на заболевание, а также способом диспансерного наблюдения за людьми с неактивными и остаточными туберкулезными изменениями в легких, пневмосклерозами и т.д.

Основным назначением флюорографии в нашей стране является проведение массовых проверочных рентгенологических исследований, главным образом для выявления скрыто

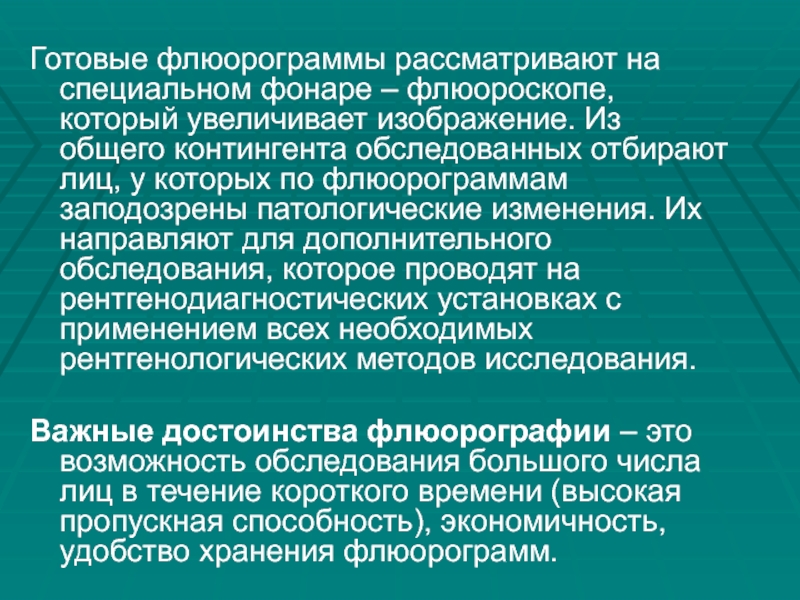

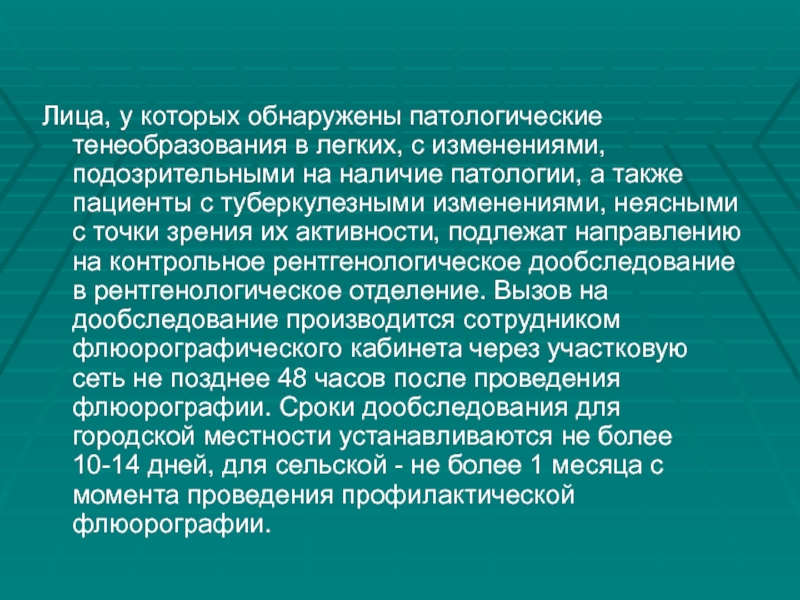

Слайд 31Готовые флюорограммы рассматривают на специальном фонаре – флюороскопе, который увеличивает

изображение. Из общего контингента обследованных отбирают лиц, у которых по

флюорограммам заподозрены патологические изменения. Их направляют для дополнительного обследования, которое проводят на рентгенодиагностических установках с применением всех необходимых рентгенологических методов исследования.

Важные достоинства флюорографии – это возможность обследования большого числа лиц в течение короткого времени (высокая пропускная способность), экономичность, удобство хранения флюорограмм.

Готовые флюорограммы рассматривают на специальном фонаре – флюороскопе, который увеличивает изображение. Из общего контингента обследованных отбирают лиц,

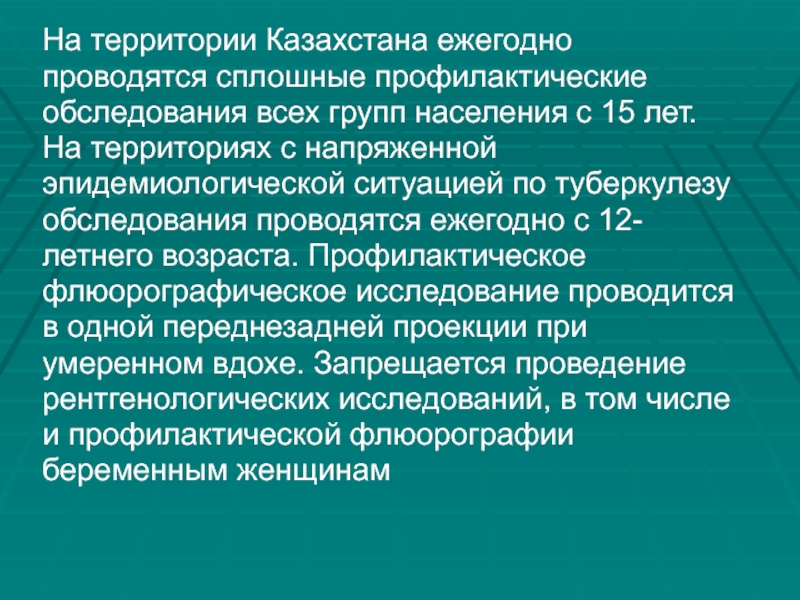

Слайд 32На территории Казахстана ежегодно
проводятся сплошные профилактические
обследования всех групп

населения с 15 лет.
На территориях с напряженной
эпидемиологической ситуацией

по туберкулезу
обследования проводятся ежегодно с 12-
летнего возраста. Профилактическое
флюорографическое исследование проводится
в одной переднезадней проекции при
умеренном вдохе. Запрещается проведение
рентгенологических исследований, в том числе
и профилактической флюорографии
беременным женщинам
На территории Казахстана ежегодно проводятся сплошные профилактические обследования всех групп населения с 15 лет. На территориях с

Слайд 33

Лица, у которых обнаружены патологические тенеобразования в легких, с изменениями,

подозрительными на наличие патологии, а также пациенты с туберкулезными изменениями,

неясными с точки зрения их активности, подлежат направлению на контрольное рентгенологическое дообследование в рентгенологическое отделение. Вызов на дообследование производится сотрудником флюорографического кабинета через участковую сеть не позднее 48 часов после проведения флюорографии. Сроки дообследования для городской местности устанавливаются не более 10-14 дней, для сельской - не более 1 месяца с момента проведения профилактической флюорографии.
Лица, у которых обнаружены патологические тенеобразования в легких, с изменениями, подозрительными на наличие патологии, а также пациенты

Слайд 34Томография – послойное рентгенологическое исследование

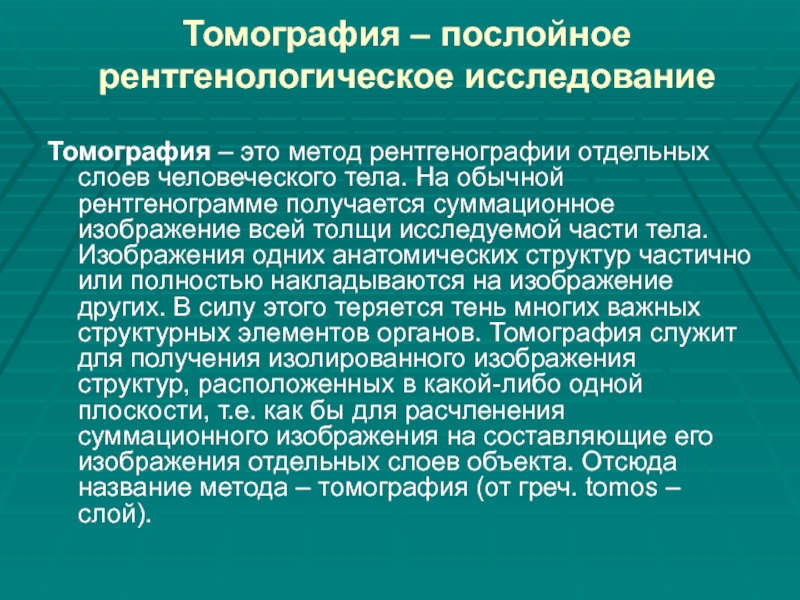

Томография – это метод рентгенографии отдельных

слоев человеческого тела. На обычной рентгенограмме получается суммационное изображение всей

толщи исследуемой части тела. Изображения одних анатомических структур частично или полностью накладываются на изображение других. В силу этого теряется тень многих важных структурных элементов органов. Томография служит для получения изолированного изображения структур, расположенных в какой-либо одной плоскости, т.е. как бы для расчленения суммационного изображения на составляющие его изображения отдельных слоев объекта. Отсюда название метода – томография (от греч. tomos – слой).
Томография – послойное рентгенологическое исследованиеТомография – это метод рентгенографии отдельных слоев человеческого тела. На обычной рентгенограмме получается

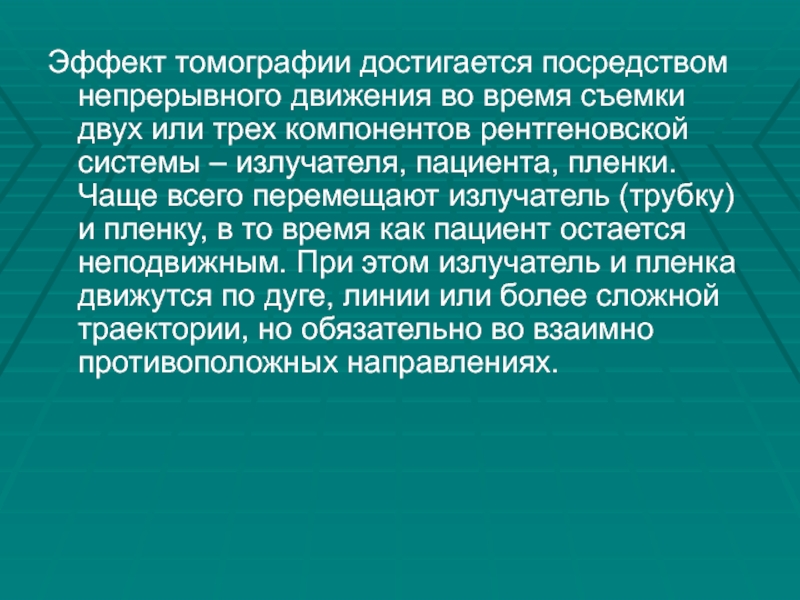

Слайд 35Эффект томографии достигается посредством непрерывного движения во время съемки двух

или трех компонентов рентгеновской системы – излучателя, пациента, пленки. Чаще

всего перемещают излучатель (трубку) и пленку, в то время как пациент остается неподвижным. При этом излучатель и пленка движутся по дуге, линии или более сложной траектории, но обязательно во взаимно противоположных направлениях.

Эффект томографии достигается посредством непрерывного движения во время съемки двух или трех компонентов рентгеновской системы – излучателя,

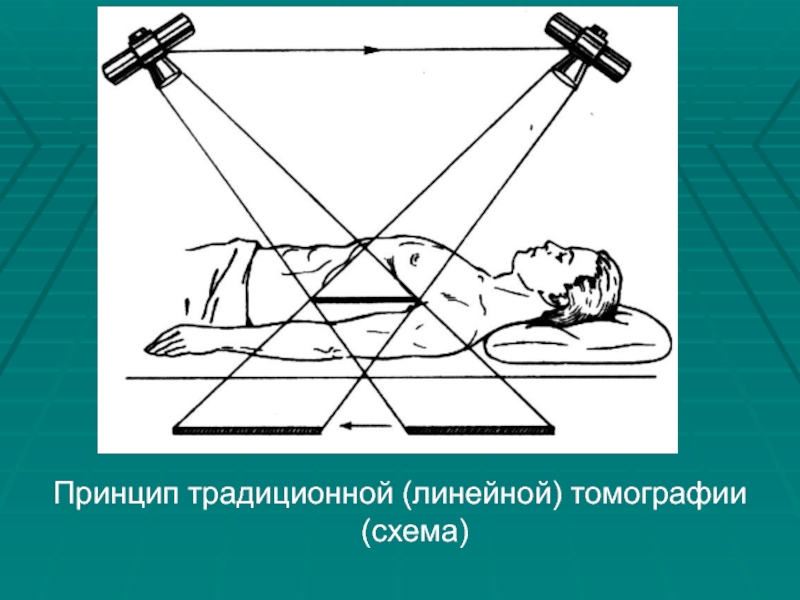

Слайд 36Принцип традиционной (линейной) томографии (схема)

Принцип традиционной (линейной) томографии (схема)

Слайд 37
При таком перемещении изображение большинства деталей на рентгенограмме оказывается нечетким,

размазанным. А резкое изображение дают только те образования, которые находятся

на уровне центра вращения системы трубка-пленка.

При таком перемещении изображение большинства деталей на рентгенограмме оказывается нечетким, размазанным. А резкое изображение дают только те

Слайд 38Томография – это дополнительный метод рентгенологического исследования, позволяющий уточнить структуру

патологических образований.

Томография – это дополнительный метод рентгенологического исследования, позволяющий уточнить структуру патологических образований.

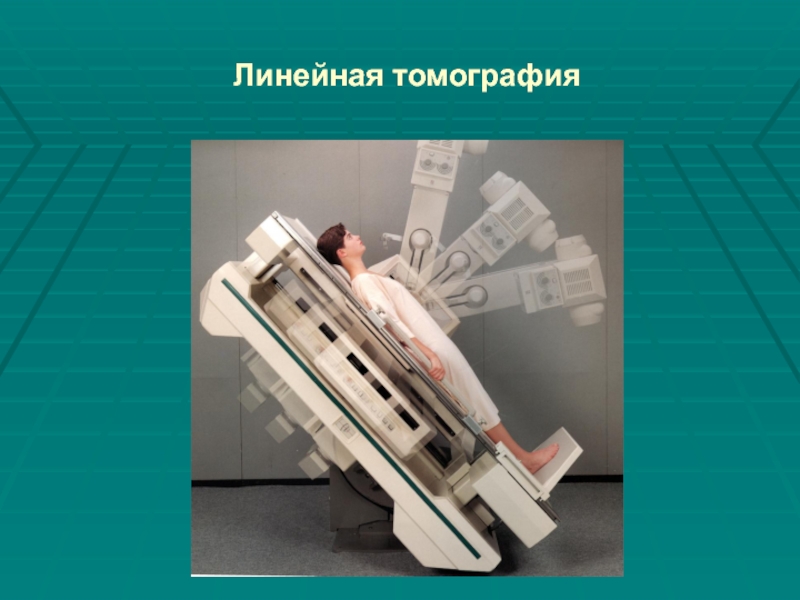

Слайд 39Линейная томография

Линейная томография

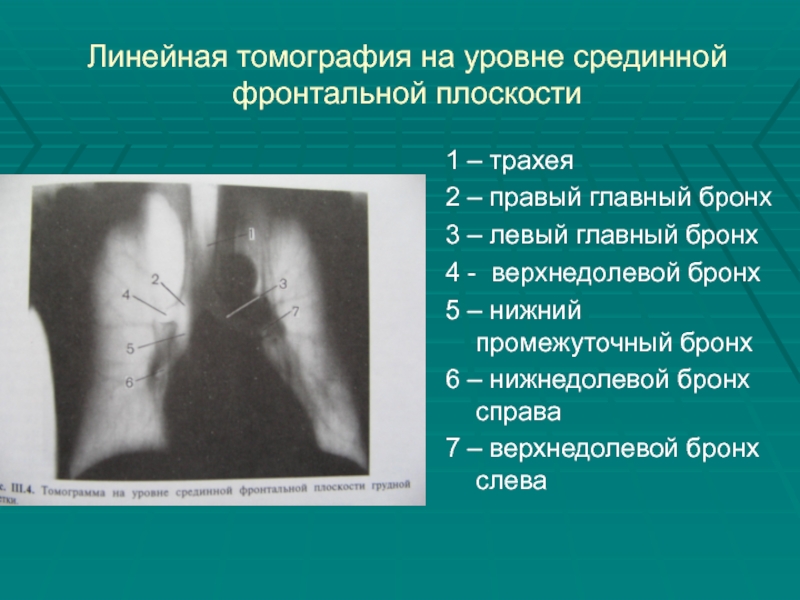

Слайд 40Линейная томография на уровне срединной фронтальной плоскости
1 – трахея
2 –

правый главный бронх
3 – левый главный бронх
4 - верхнедолевой бронх
5

– нижний промежуточный бронх
6 – нижнедолевой бронх справа
7 – верхнедолевой бронх слева

Линейная томография на уровне срединной фронтальной плоскости1 – трахея2 – правый главный бронх3 – левый главный бронх4

Слайд 41Интервенционная радиология

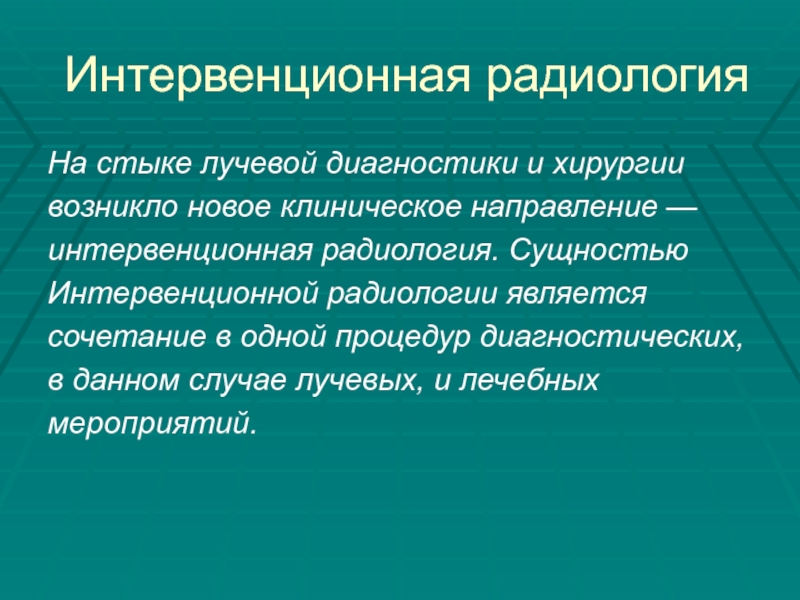

На стыке лучевой диагностики и хирургии
возникло новое клиническое

направление —
интервенционная радиология. Сущностью
Интервенционной радиологии является
сочетание в

одной процедур диагностических,
в данном случае лучевых, и лечебных
мероприятий.
Интервенционная радиологияНа стыке лучевой диагностики и хирургии возникло новое клиническое направление — интервенционная радиология. Сущностью Интервенционной радиологии

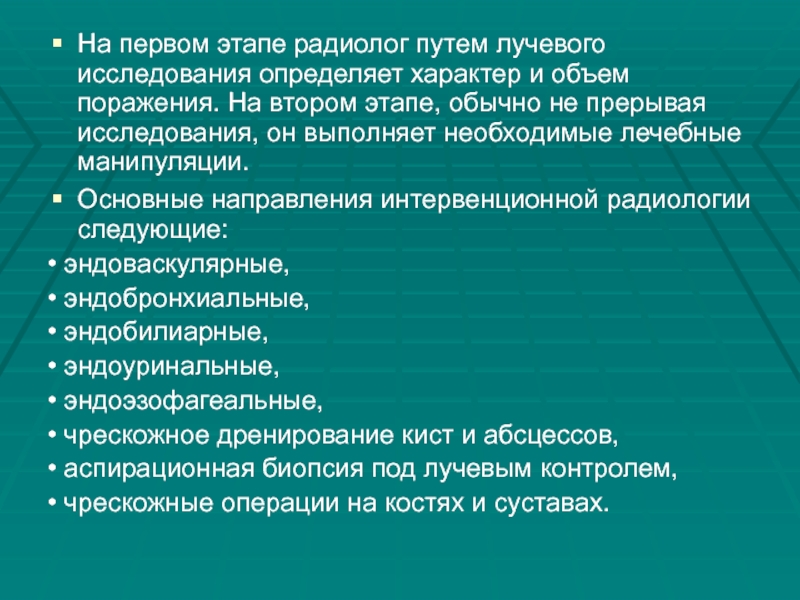

Слайд 42На первом этапе радиолог путем лучевого исследования определяет характер и

объем поражения. На втором этапе, обычно не прерывая исследования, он

выполняет необходимые лечебные манипуляции.
Основные направления интервенционной радиологии следующие:
• эндоваскулярные,
• эндобронхиальные,
• эндобилиарные,
• эндоуринальные,
• эндоэзофагеальные,
• чрескожное дренирование кист и абсцессов,
• аспирационная биопсия под лучевым контролем,
• чрескожные операции на костях и суставах.
На первом этапе радиолог путем лучевого исследования определяет характер и объем поражения. На втором этапе, обычно не

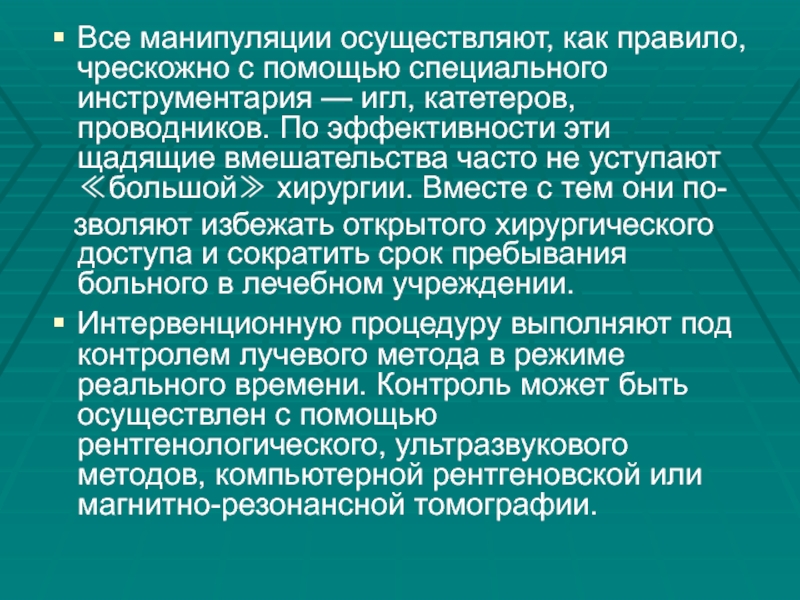

Слайд 43Все манипуляции осуществляют, как правило, чрескожно с помощью специального инструментария

— игл, катетеров, проводников. По эффективности эти щадящие вмешательства часто

не уступают ≪большой≫ хирургии. Вместе с тем они по-
зволяют избежать открытого хирургического доступа и сократить срок пребывания больного в лечебном учреждении.
Интервенционную процедуру выполняют под контролем лучевого метода в режиме реального времени. Контроль может быть осуществлен с помощью рентгенологического, ультразвукового методов, компьютерной рентгеновской или магнитно-резонансной томографии.
Все манипуляции осуществляют, как правило, чрескожно с помощью специального инструментария — игл, катетеров, проводников. По эффективности эти

Слайд 44Специальные методы

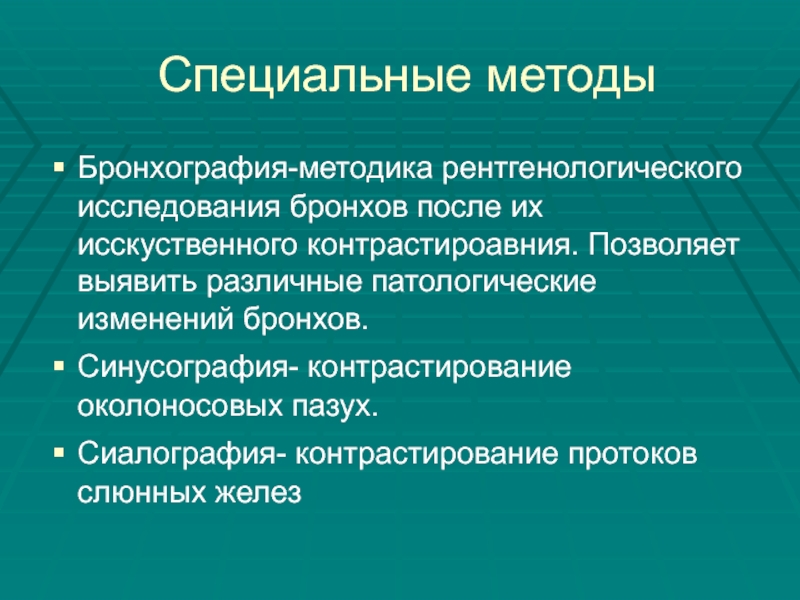

Бронхография-методика рентгенологического исследования бронхов после их исскуственного контрастироавния. Позволяет

выявить различные патологические изменений бронхов.
Синусография- контрастирование околоносовых пазух.
Сиалография- контрастирование

протоков слюнных желез
Специальные методыБронхография-методика рентгенологического исследования бронхов после их исскуственного контрастироавния. Позволяет выявить различные патологические изменений бронхов. Синусография- контрастирование

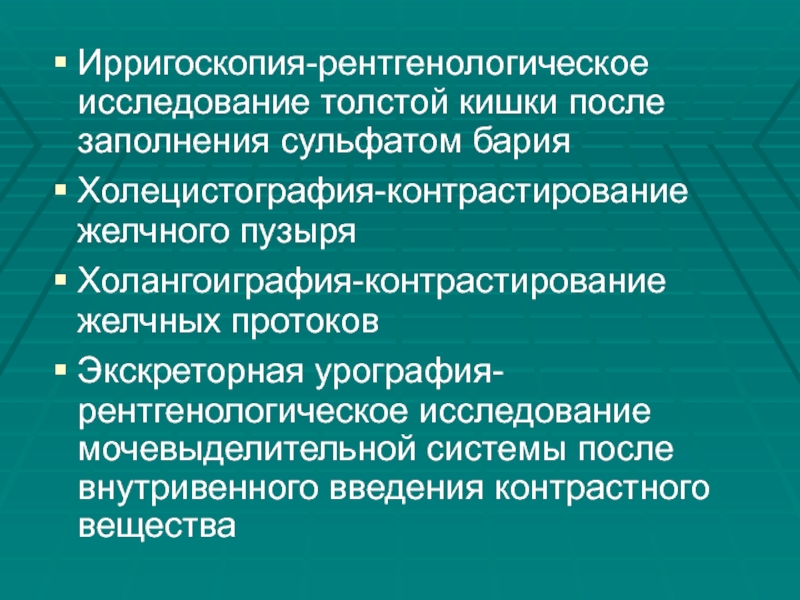

Слайд 45Ирригоскопия-рентгенологическое исследование толстой кишки после заполнения сульфатом бария
Холецистография-контрастирование желчного пузыря
Холангоиграфия-контрастирование

желчных протоков
Экскреторная урография-рентгенологическое исследование мочевыделительной системы после внутривенного введения контрастного

вещества

Ирригоскопия-рентгенологическое исследование толстой кишки после заполнения сульфатом барияХолецистография-контрастирование желчного пузыряХолангоиграфия-контрастирование желчных протоковЭкскреторная урография-рентгенологическое исследование мочевыделительной системы после

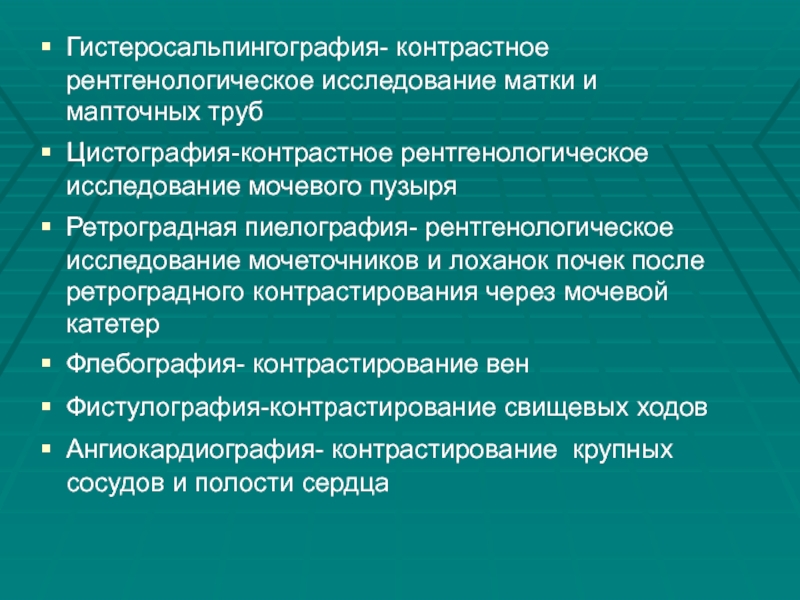

Слайд 46Гистеросальпингография- контрастное рентгенологическое исследование матки и мапточных труб
Цистография-контрастное рентгенологическое исследование

мочевого пузыря
Ретроградная пиелография- рентгенологическое исследование мочеточников и лоханок почек после

ретроградного контрастирования через мочевой катетер
Флебография- контрастирование вен
Фистулография-контрастирование свищевых ходов
Ангиокардиография- контрастирование крупных сосудов и полости сердца
Гистеросальпингография- контрастное рентгенологическое исследование матки и мапточных трубЦистография-контрастное рентгенологическое исследование мочевого пузыряРетроградная пиелография- рентгенологическое исследование мочеточников и

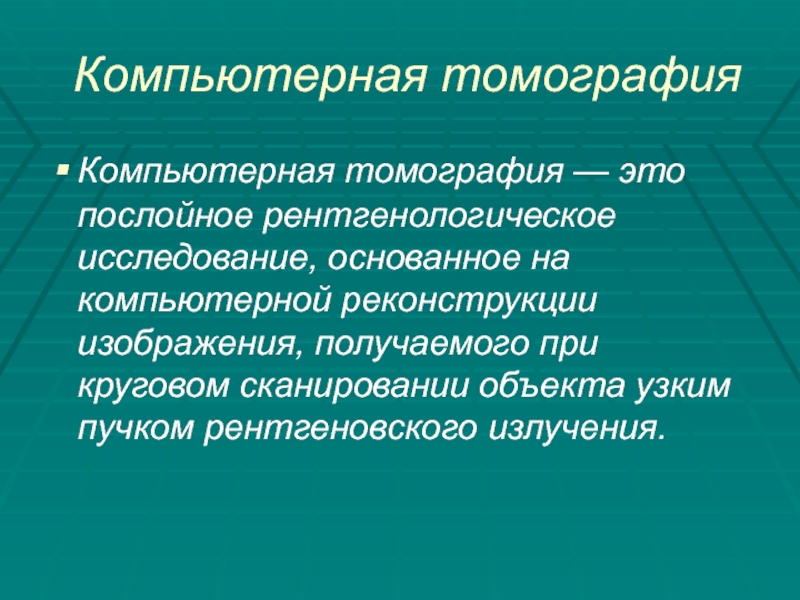

Слайд 47Компьютерная томография
Компьютерная томография — это послойное рентгенологическое исследование, основанное на

компьютерной реконструкции изображения, получаемого при круговом сканировании объекта узким пучком

рентгеновского излучения.
Компьютерная томографияКомпьютерная томография — это послойное рентгенологическое исследование, основанное на компьютерной реконструкции изображения, получаемого при круговом сканировании

Слайд 48История КТ

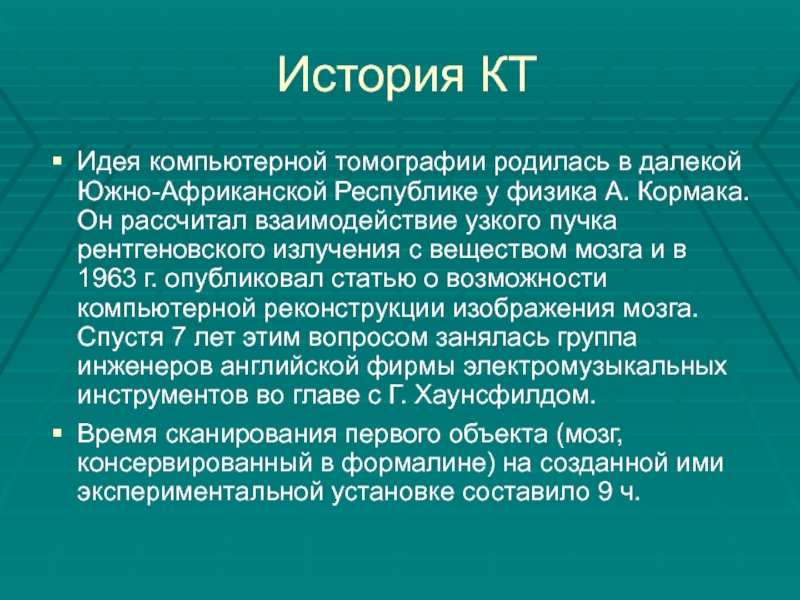

Идея компьютерной томографии родилась в далекой Южно-Африканской Республике у

физика А. Кормака. Он рассчитал взаимодействие узкого пучка рентгеновского излучения

с веществом мозга и в 1963 г. опубликовал статью о возможности компьютерной реконструкции изображения мозга. Спустя 7 лет этим вопросом занялась группа инженеров английской фирмы электромузыкальных инструментов во главе с Г. Хаунсфилдом.
Время сканирования первого объекта (мозг, консервированный в формалине) на созданной ими экспериментальной установке составило 9 ч.
История КТИдея компьютерной томографии родилась в далекой Южно-Африканской Республике у физика А. Кормака. Он рассчитал взаимодействие узкого

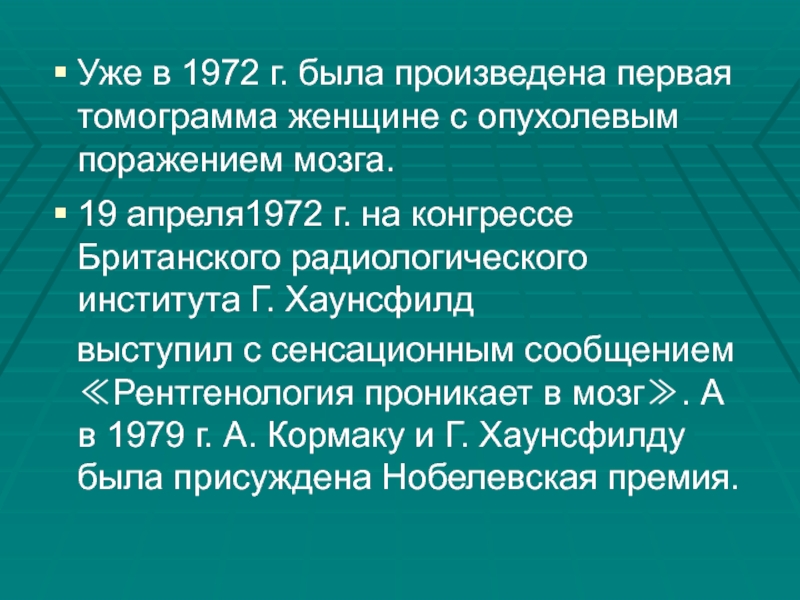

Слайд 49Уже в 1972 г. была произведена первая томограмма женщине с

опухолевым поражением мозга.
19 апреля1972 г. на конгрессе Британского радиологического

института Г. Хаунсфилд
выступил с сенсационным сообщением ≪Рентгенология проникает в мозг≫. А в 1979 г. А. Кормаку и Г. Хаунсфилду была присуждена Нобелевская премия.
Уже в 1972 г. была произведена первая томограмма женщине с опухолевым поражением мозга. 19 апреля1972 г. на

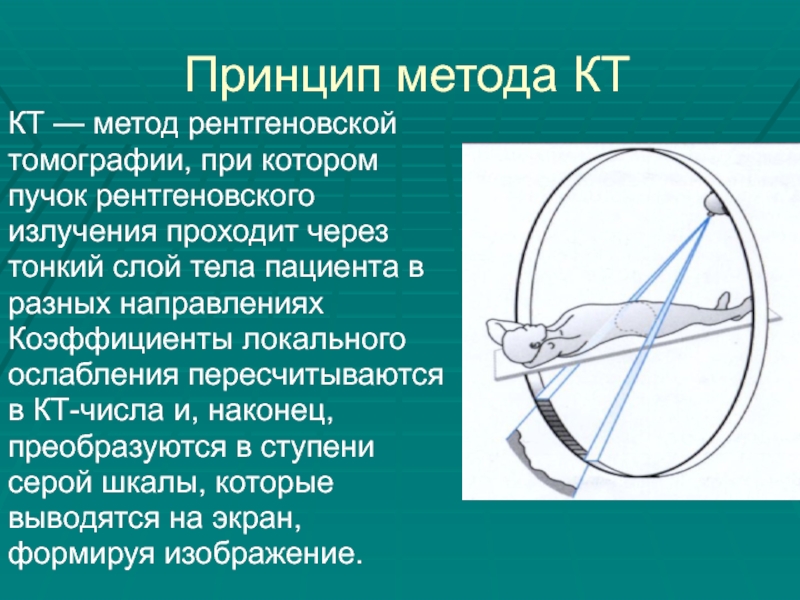

Слайд 50Принцип метода КТ
КТ — метод рентгеновской
томографии, при котором
пучок

рентгеновского
излучения проходит через
тонкий слой тела пациента в
разных

направлениях
Коэффициенты локального
ослабления пересчитываются
в КТ-числа и, наконец,
преобразуются в ступени
серой шкалы, которые
выводятся на экран,
формируя изображение.
Принцип метода КТКТ — метод рентгеновской томографии, при котором пучок рентгеновского излучения проходит через тонкий слой тела

Слайд 51

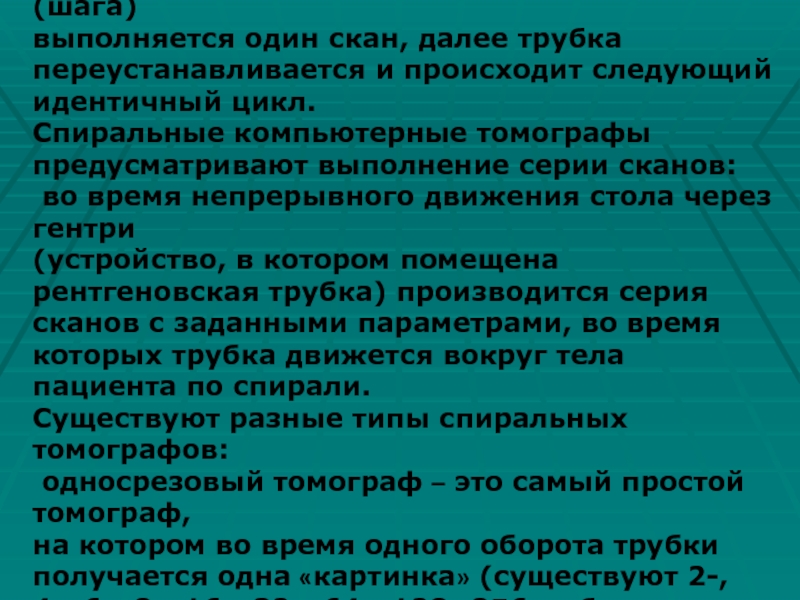

Первые томографы были пошаговыми –
т.е. во время одного перемещения

стола (шага)
выполняется один скан, далее трубка переустанавливается и происходит

следующий идентичный цикл.
Спиральные компьютерные томографы предусматривают выполнение серии сканов:
во время непрерывного движения стола через гентри
(устройство, в котором помещена рентгеновская трубка) производится серия сканов с заданными параметрами, во время которых трубка движется вокруг тела пациента по спирали.
Существуют разные типы спиральных томографов:
односрезовый томограф – это самый простой томограф,
на котором во время одного оборота трубки получается одна «картинка» (существуют 2-, 4-, 6-, 8-, 16-, 32-, 64-, 128-,256- и более срезовые томографы).
Первые томографы были пошаговыми – т.е. во время одного перемещения стола (шага) выполняется один скан, далее трубка

Слайд 52Компьютерная томография

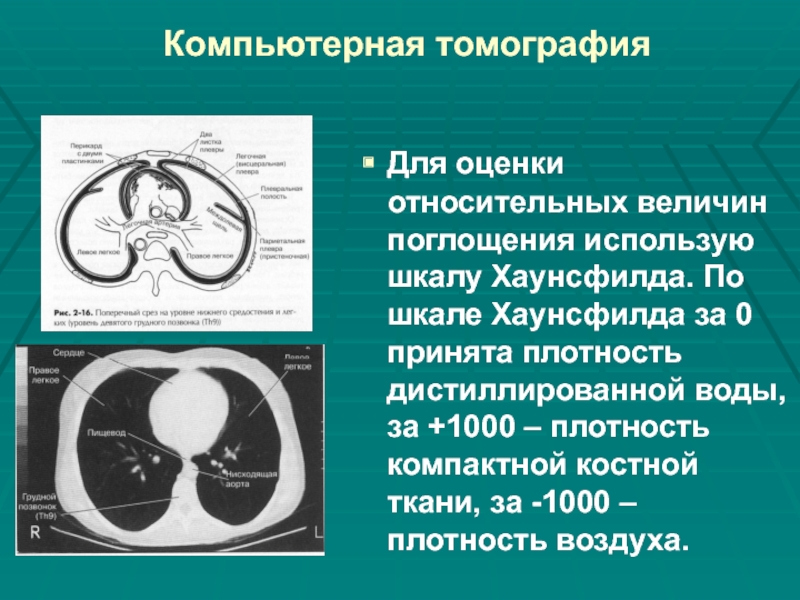

Для оценки относительных величин поглощения использую шкалу Хаунсфилда. По

шкале Хаунсфилда за 0 принята плотность дистиллированной воды, за +1000

– плотность компактной костной ткани, за -1000 – плотность воздуха.

Компьютерная томографияДля оценки относительных величин поглощения использую шкалу Хаунсфилда. По шкале Хаунсфилда за 0 принята плотность дистиллированной

Слайд 53Компьютерная томография

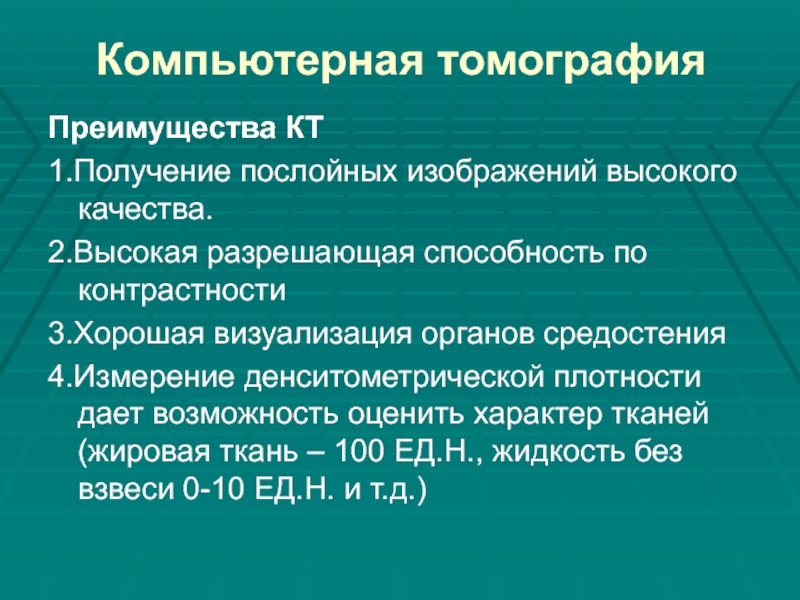

Преимущества КТ
1.Получение послойных изображений высокого качества.
2.Высокая разрешающая

способность по контрастности
3.Хорошая визуализация органов средостения
4.Измерение денситометрической плотности дает возможность

оценить характер тканей (жировая ткань – 100 ЕД.Н., жидкость без взвеси 0-10 ЕД.Н. и т.д.)
Компьютерная томография Преимущества КТ 1.Получение послойных изображений высокого качества.2.Высокая разрешающая способность по контрастности3.Хорошая визуализация органов средостения4.Измерение денситометрической

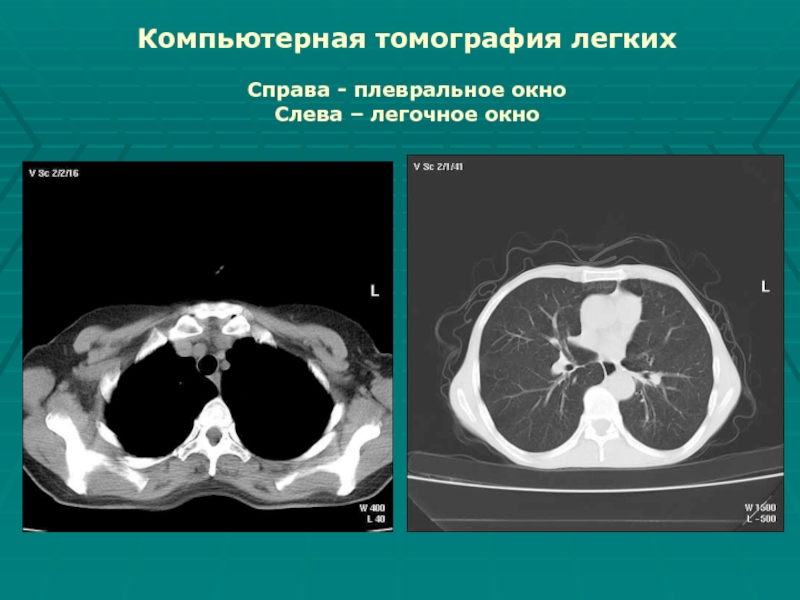

Слайд 54Компьютерная томография легких Справа - плевральное окно Слева – легочное окно

Компьютерная томография легких   Справа - плевральное окно Слева – легочное окно

Слайд 55Магнитно-резонансная томография (МРТ)

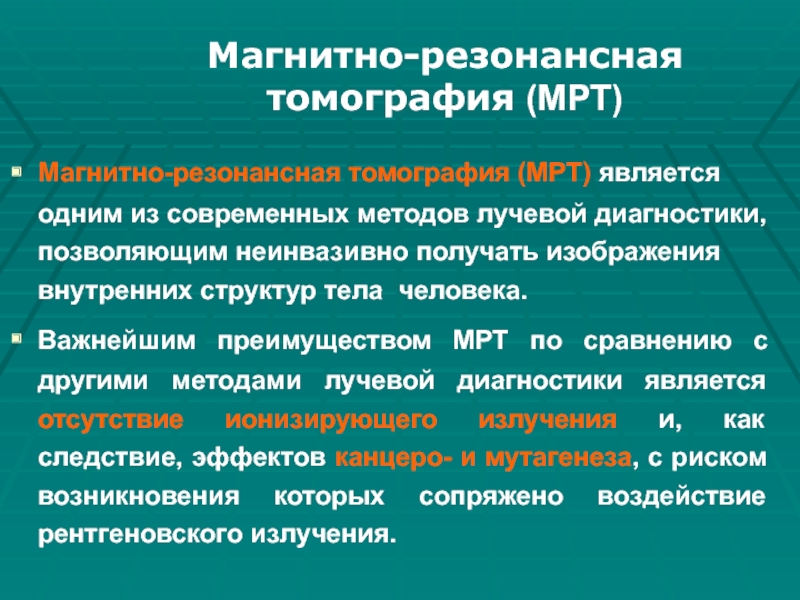

Магнитно-резонансная томография (МРТ) является одним из современных методов

лучевой диагностики, позволяющим неинвазивно получать изображения внутренних структур тела человека.


Важнейшим преимуществом МРТ по сравнению с другими методами лучевой диагностики является отсутствие ионизирующего излучения и, как следствие, эффектов канцеро- и мутагенеза, с риском возникновения которых сопряжено воздействие рентгеновского излучения.
Магнитно-резонансная томография (МРТ)Магнитно-резонансная томография (МРТ) является одним из современных методов лучевой диагностики, позволяющим неинвазивно получать изображения внутренних

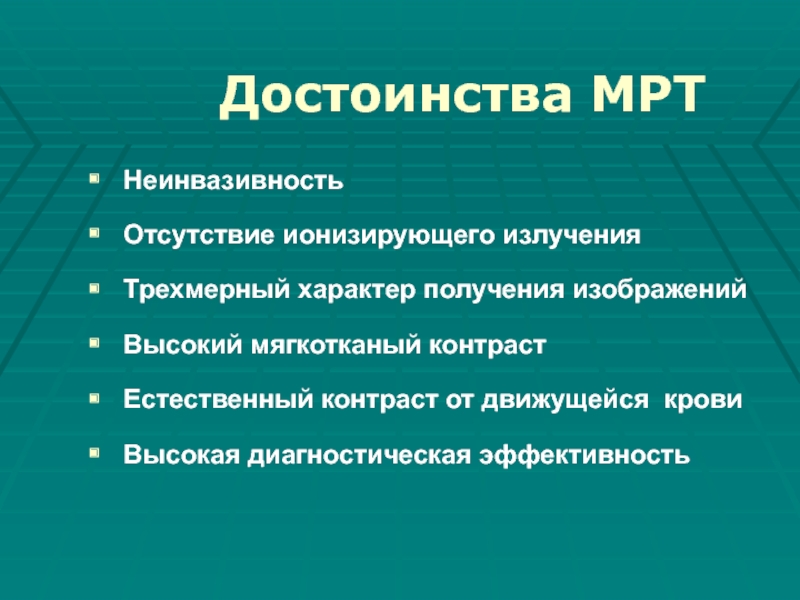

Слайд 56Достоинства МРТ

Неинвазивность
Отсутствие ионизирующего излучения
Трехмерный характер получения изображений
Высокий мягкотканый контраст
Естественный

контраст от движущейся крови
Высокая диагностическая эффективность

Достоинства МРТНеинвазивностьОтсутствие ионизирующего излученияТрехмерный характер получения изображенийВысокий мягкотканый контраст Естественный контраст от движущейся кровиВысокая диагностическая эффективность

Слайд 57Ограничения МРТ
Длительность исследования и спокойное, неподвижное состояние пациента для получения

качественных изображений, что определяет необходимость седации у беспокойных пациентов или

применения анальгетиков у пациентов с выраженным болевым синдромом.
Боязнь замкнутого пространства (клаустрофобия), в особенности у пациентов со склонностью к развитию истероидных реакций. Выраженная клаустрофобия является абсолютным противопоказанием для обследования методом МРТ.
Ограничения МРТДлительность исследования и спокойное, неподвижное состояние пациента для получения качественных изображений, что определяет необходимость седации у

Слайд 58Также МРТ значительно в большей степени, чем КТ, подвержена возникновению

артефактов. Качество томограмм может быть резко снижено из-за артефактов от

движения пациента (дыхания, сердцебиения, непроизвольных движений), металлических объектов (фиксированных внутри тела или в предметах одежды), пульсации сосудов, неправильной настройки томографа.
Все металлические объекты (заколки, булавки, монеты, съемные зубные протезы и т.д.) должны оставляться пациентом на время обследования в специально отведенном для этого месте. Более того, в помещение МР-томографа не должны вноситься никакие металлические объекты, так как они могут быть притянуты магнитным полем с большой скоростью, нанести травму пациенту или медицинскому персоналу и надолго вывести из строя томограф.

Ограничения МРТ

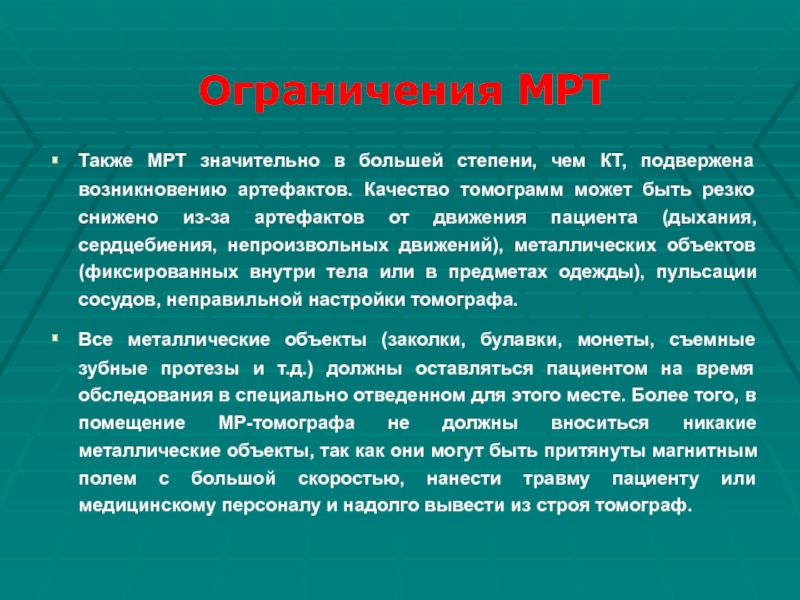

Также МРТ значительно в большей степени, чем КТ, подвержена возникновению артефактов. Качество томограмм может быть резко снижено

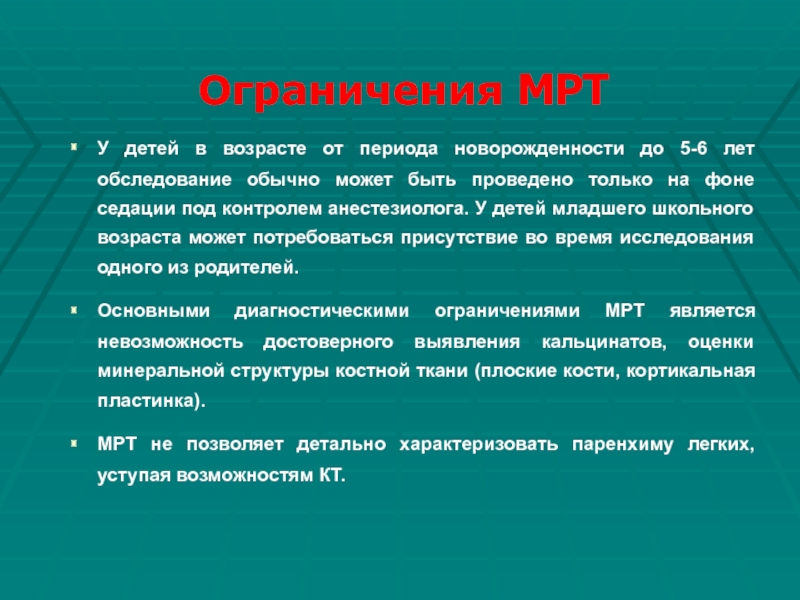

Слайд 59У детей в возрасте от периода новорожденности до 5-6 лет

обследование обычно может быть проведено только на фоне седации под

контролем анестезиолога. У детей младшего школьного возраста может потребоваться присутствие во время исследования одного из родителей.
Основными диагностическими ограничениями МРТ является невозможность достоверного выявления кальцинатов, оценки минеральной структуры костной ткани (плоские кости, кортикальная пластинка).
МРТ не позволяет детально характеризовать паренхиму легких, уступая возможностям КТ.

Ограничения МРТ

У детей в возрасте от периода новорожденности до 5-6 лет обследование обычно может быть проведено только на

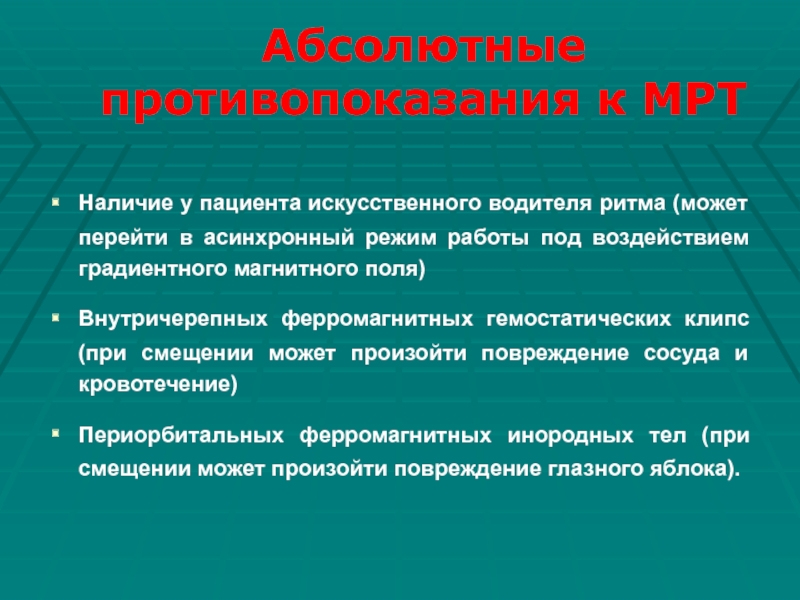

Слайд 60Абсолютные противопоказания к МРТ

Наличие у пациента искусственного водителя ритма (может

перейти в асинхронный режим работы под воздействием градиентного магнитного поля)


Внутричерепных ферромагнитных гемостатических клипс (при смещении может произойти повреждение сосуда и кровотечение)
Периорбитальных ферромагнитных инородных тел (при смещении может произойти повреждение глазного яблока).

Абсолютные противопоказания к МРТНаличие у пациента искусственного водителя ритма (может перейти в асинхронный режим работы под воздействием

Слайд 62

Спасибо за внимание!

Спасибо за внимание!

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
