Метрические задачи
Содержание
Метод замены плоскостей проекцийА4А14П4Дана система П1/П2; П2 ┴ П1.Заменим П2 на новую плоскость проекций П4.П4 ┴ П1.Спроецируем А на П4; А4 – проекция точки на новой плоскости.А14А4 = А12А2
Слайды и текст этой презентации
Слайд 1Метрические задачи:
определение натуральной величины
длины отрезка, плоскости, угла наклона
Способы нахождения:
Метод
замены плоскостей проекций;
Слайд 2Метод замены плоскостей проекций
А4
А14
П4
Дана система П1/П2;
П2 ┴ П1.
Заменим П2
на новую плоскость проекций П4.
П4 ┴ П1.
Спроецируем А на П4;
А4 – проекция точки на новой плоскости.
А14А4 = А12А2
Слайд 3Задача 1. Дано: АВ – отрезок общего положения. Определить натуральную величину
отрезка методом замены плоскостей проекций
П1
А2
В2
А1
В1
А4
В4
П1
П4
Натуральная величина отрезка АВ
x14
x12
α
α – угол
наклона отрезка к П1 П2/П1 → П1/П4;
А1В1 // x14
Слайд 4Задача 2. Дано: АВ // П1 Заменить плоскости проекций так, чтобы
отрезок АВ
СТАЛ ПРОЕЦИРУЮЩИМ.
П2/П1 → П1/П4;
А1В1 ┴ x14
П1
А2
В2
А1
В1
А4
В4
П1
П4
x14
x12

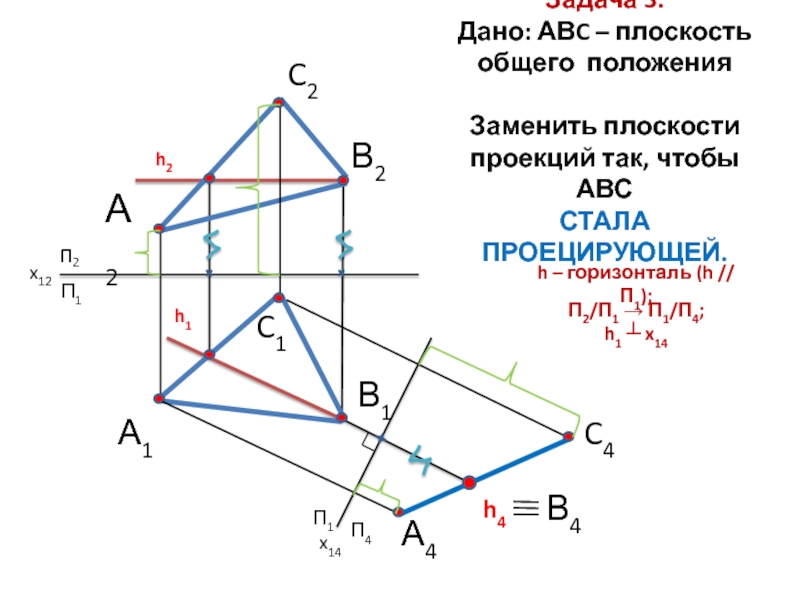

Слайд 5Задача 3. Дано: АВC – плоскость общего положения Заменить плоскости проекций
так, чтобы АВС
СТАЛА ПРОЕЦИРУЮЩЕЙ.
П1
А2
В2
А1
В1
А4
C4
П1
П4
x14
x12
C2
C1
h2
h1
В4
h4
h – горизонталь (h // П1);
П2/П1 →
П1/П4;
h1 ┴ x14
Слайд 6
1. Заменить плоскости проекций так, чтобы АВС
СТАЛА ПРОЕЦИРУЮЩЕЙ.
2. П1/П4→П4/П5 ;
x45 // А4В4С4;
x45
П5
П4

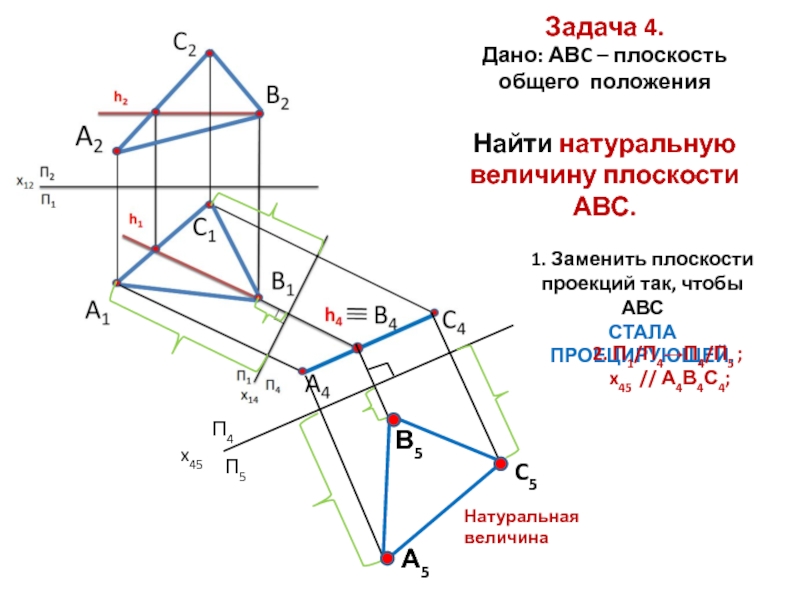

Задача 4.
Дано: АВC – плоскость общего положения
Найти
натуральную величину плоскости АВС.C5
А5
В5
Натуральная величина
Слайд 7
Дано: АВ – отрезок общего положения.
Определение натуральной величины
длины
отрезка методом вращения вокруг оси, перпендикулярной плоскости проекций
П1
А2
В2
А1
В1
А*1
Натуральная величина отрезка
АВx12
А*2
Слайд 8
Дано: АВ – отрезок общего положения.
Определение натуральной величины
длины
отрезка
методом прямоугольного треугольника
П1
А2
В2
А1
В1
Натуральная величина отрезка АВ
x12
В*1
ΔZ
ΔZ
