МИНИМИЗАЦИЯ БУЛЕВЫХ ФУНКЦИЙ. МЕТОД НЕОПРЕДЕЛЕННЫХ КОЭФФИЦИЕНТОВ ДЛЯ БАЗИСА

15
В.И. ХАХАНОВ
Факультет компьютерной инженерии и управления, кафедра АПВТ, ХНУРЭ
ДИСКРЕТНАЯ МАТЕМАТИКА
БУЛЕВА

АЛГЕБРА

функций в базисе И-ИЛИ-НЕ, описывающих комбинационные подсхемы цифровых проектов
Содержание:

Основные предположения
Алгоритм нахождения неопределенных коэффициентов
Пример реализации алгоритма

Тема: Минимизация булевых функций. Метод неопределенных коэффициентов для базиса И-ИЛИ-НЕ

1987. С. 194.
Хаханов В.І., Хаханова І.В., Кулак Е.М., Чумаченко

С.В. Методичні вказівки до практичних занять з курсу “Дискретна математика”. Харків, ХНУРЕ. 2001. С.35-43.

Минимальная ДНФ
Неопределенные коэффициенты

дизъюнктивной нормальной форме
Для функции от трех переменных общий вид ДНФ

можно записать так:

(1)

таким образом, чтобы получающаяся после этого ДНФ была минимальной, т.е.

запись ДНФ имела минимальное количество букв

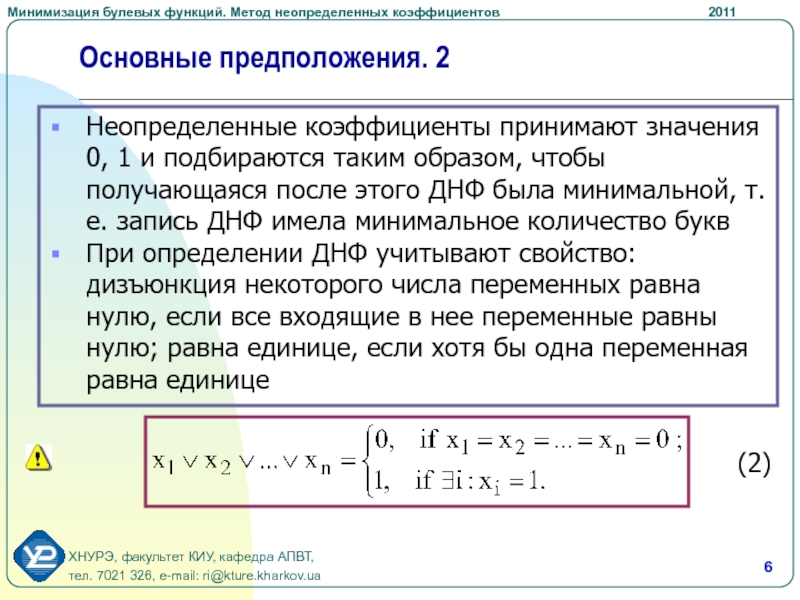

При определении ДНФ учитывают свойство: дизъюнкция некоторого числа переменных равна нулю, если все входящие в нее переменные равны нулю; равна единице, если хотя бы одна переменная равна единице

(2)

переменных, получаем систему уравнений:
(3)

переменных fi=0, то все коэффициенты, входящие в данное уравнение, равны

нулю.
Тогда в остальных уравнениях системы (3), где fi=1, следует также положить равными нулю эти коэффициенты.

fi=0.
Приравнять нулю все коэффициенты этой строки.
2. Если все нулевые

строки просмотрены,
то перейти к п.3, иначе – п.1.

3. Из всех строк, где fi=1, вычеркнуть равные нулю
коэффициенты, определенные в п.1.

4. Переписать модифицированную систему (3) с
учетом выполненных преобразований.

5. В модифицированной системе выбрать и положить
равными единице минимальное количество
коэффициентов с минимальным количеством индексов,
чтобы удовлетворить данную систему.

6. Составить минимальную ДНФ по выбранным
коэффициентам

1
1.

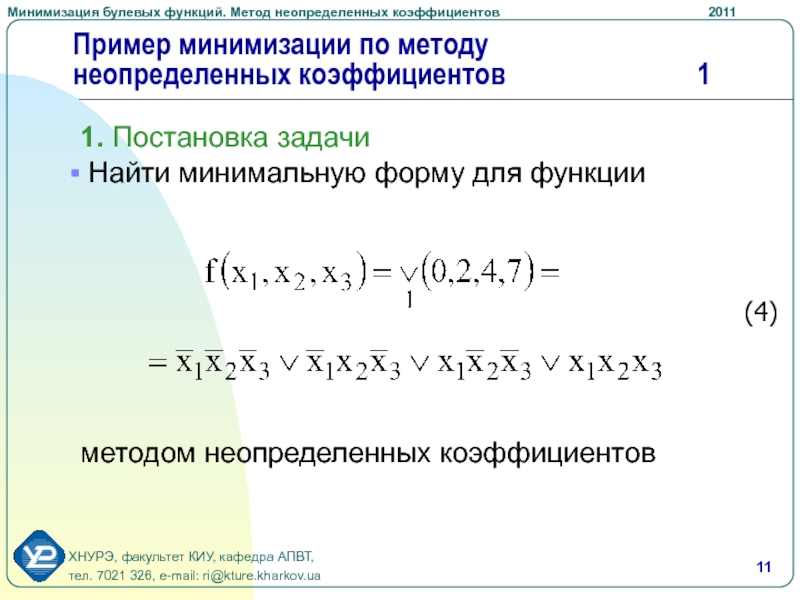

Постановка задачи
Найти минимальную форму для функции







методом неопределенных коэффициентов

(4)

2
2.

Представление системы уравнений (3) для функции (4) в виде таблицы:

3
3.

Просмотр всех нулевых строк

4

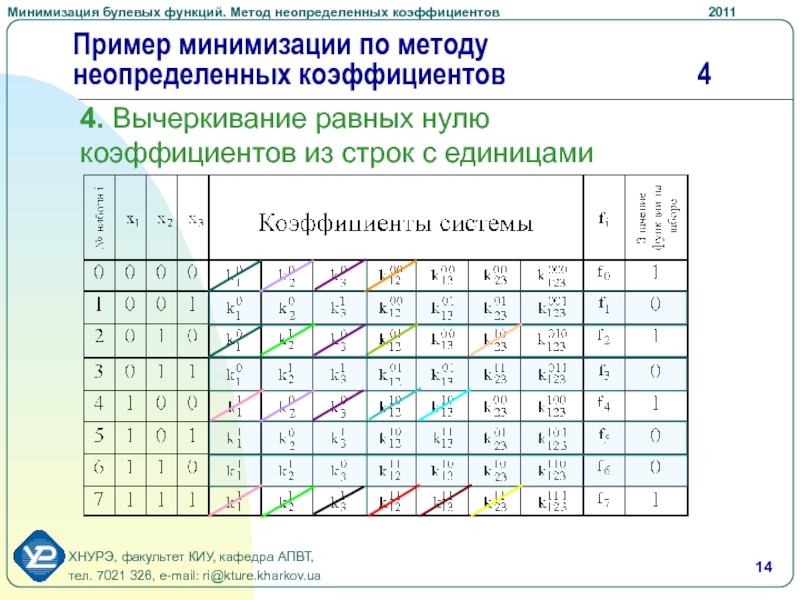

4.

Вычеркивание равных нулю коэффициентов из строк с единицами

5

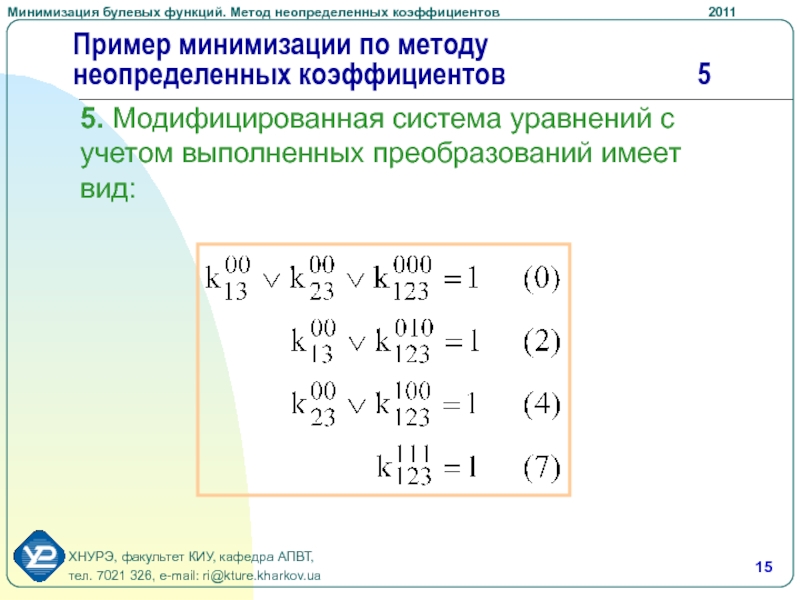

5.

Модифицированная система уравнений с учетом выполненных преобразований имеет вид:

6
6.

Выбор минимального покрытия
Для обращения уравнений (0), (2), (4) в тождества достаточно, чтобы хотя бы один из коэффициентов был равен единице.

7
7.

Составление минимальной ДНФ по выбранным коэффициентам:

8
Можно

убедиться путем эквивалентных преобразований, чему равна минимальная форма функции:

с синтезом вычислительных устройств
Они позволяют в среднем на 20-30% получить

более экономичный проект с позиции аппаратурных затрат
Метод неопределенных коэффициентов в базисе И-ИЛИ-НЕ получать минимальные ДНФ для функций от небольшого количества переменных
Недостатком метода является неприемлемая размерность таблицы для минимизации функции от более, чем 10 переменных

000, д) 100,
б) 001, е) 101,
в) 010, ж) 110,
г) 011, з)

111.
2. Конъюнкция некоторого числа переменных равна единице, когда:
а) все переменные равны единице;
б) все переменные равны нулю;
в) хотя бы одна переменная равна единице;
г) хотя бы одна переменная равна нулю.
3. Дизъюнкция некоторого числа переменных равна единице, когда:
а) все переменные равны единице;
б) все переменные равны нулю;
в) хотя бы одна переменная равна единице;
г) хотя бы одна переменная равна нулю.
