Слайд 1Министерство образования и молодежной политики Свердловской области
Государственное автономное профессиональное образовательное

учреждение Свердловской области
«Уральский колледж технологий и предпринимательства» (ГАПОУ СО «УКТП»)

Преподаватель ВКК

Мишарина Наталья Юрьевна

Обратная связь осуществляется:
8 912 669 76 26,
эл.почта teslia@uralweb.ru ,
группа в Контакте Строители колледж,
WhatsApp по телефону 8 953 821 01 05

МДК 04.01 Технология плиточно-облицовочных работ
ЛЕКЦИЯ № 9. Размеры ступеней и подступеней лестницы

Вид учебного занятия: изучение и закрепление нового материала

Министерство образования и молодежной политики Свердловской областиГосударственное автономное профессиональное образовательное учреждение Свердловской области«Уральский колледж технологий и предпринимательства»

Слайд 2Задание.
Выполнить конспект учебного материала.
Выполнить 3 чертежа лестницы

Результат. Выполненную

работу сфотографировать и отправить до 12.010.2020 в WhatsApp , группу

Строители колледж или на электронную почту. На каждом листе скана должна быть подписана фамилия студента.

Консультации, вопросы – по указанным видам обратной связи

Критерии оценивания вашей графической работы
– за правильность выполнения чертежа

– за качество выполнения чертежа, соблюдения толщины линий основного чертежа и тонких линий вспомогательных построений.

- размер проступи на чертеже (горизонтальная часть) должен быть больше размера подступени (вертикальной части)


Задание. 	Выполнить конспект учебного материала. 	Выполнить 3 чертежа лестницы Результат. Выполненную работу сфотографировать и отправить до 12.010.2020 в

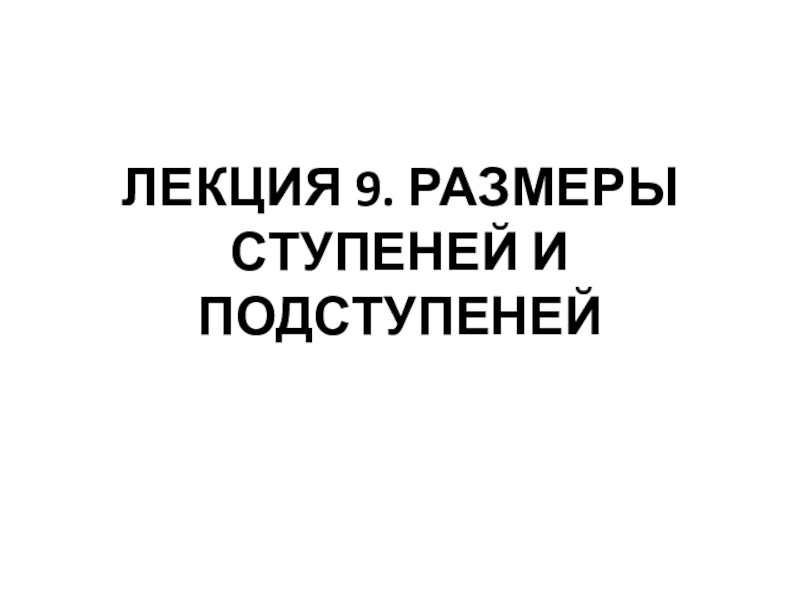

Слайд 3ЛЕКЦИЯ 9. РАЗМЕРЫ СТУПЕНЕЙ И ПОДСТУПЕНЕЙ

ЛЕКЦИЯ 9. РАЗМЕРЫ СТУПЕНЕЙ И ПОДСТУПЕНЕЙ

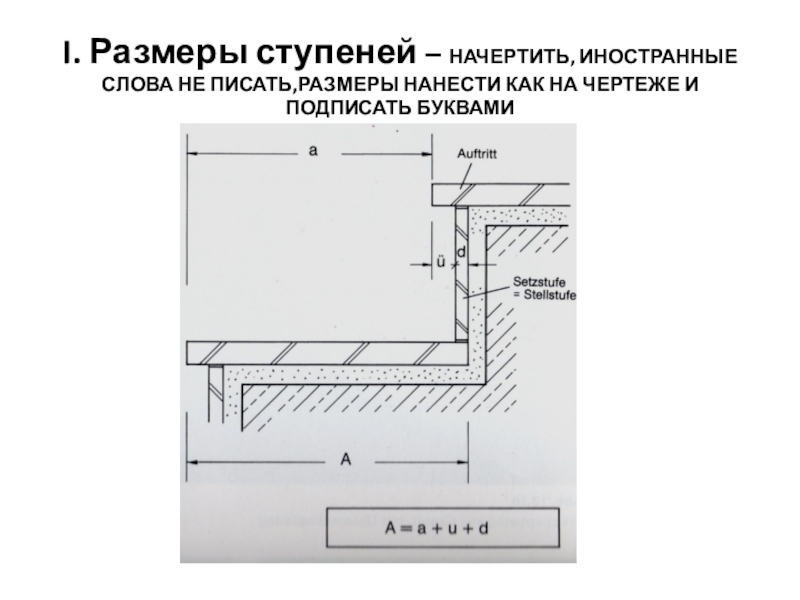

Слайд 4I. Размеры ступеней – НАЧЕРТИТЬ, ИНОСТРАННЫЕ СЛОВА НЕ ПИСАТЬ,РАЗМЕРЫ НАНЕСТИ

КАК НА ЧЕРТЕЖЕ И ПОДПИСАТЬ БУКВАМИ

I. Размеры ступеней – НАЧЕРТИТЬ, ИНОСТРАННЫЕ СЛОВА НЕ ПИСАТЬ,РАЗМЕРЫ НАНЕСТИ КАК НА ЧЕРТЕЖЕ И ПОДПИСАТЬ БУКВАМИ

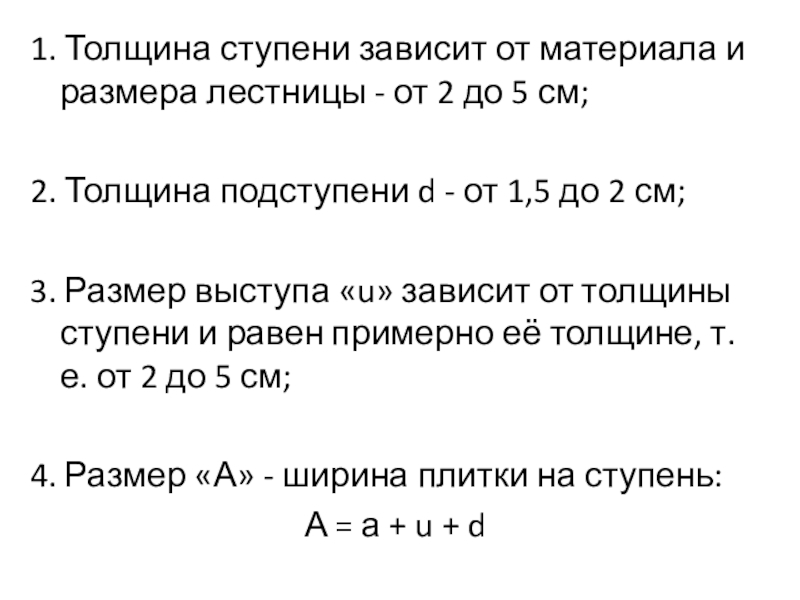

Слайд 51. Толщина ступени зависит от материала и размера лестницы -

от 2 до 5 см;

2. Толщина подступени d - от

1,5 до 2 см;

3. Размер выступа «u» зависит от толщины ступени и равен примерно её толщине, т.е. от 2 до 5 см;

4. Размер «А» - ширина плитки на ступень:
А = а + u + d

1. Толщина ступени зависит от материала и размера лестницы - от 2 до 5 см;2. Толщина подступени

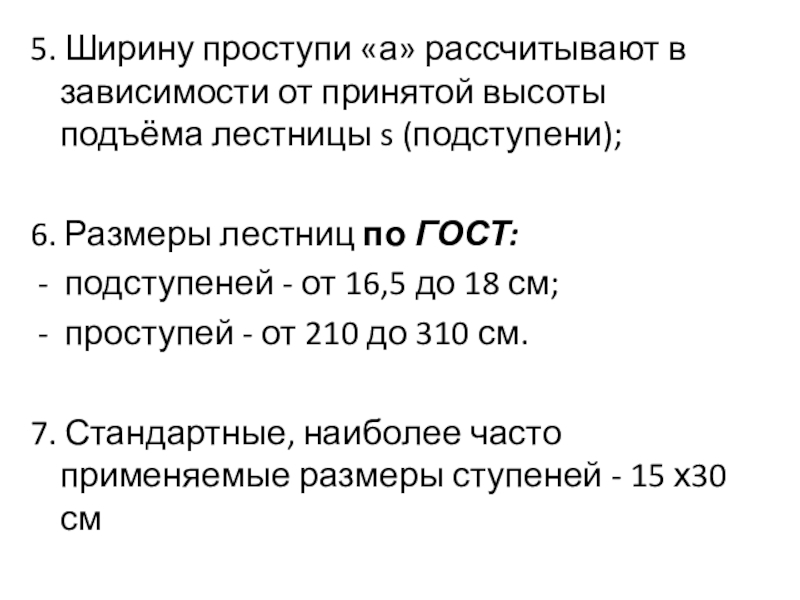

Слайд 65. Ширину проступи «а» рассчитывают в зависимости от принятой высоты

подъёма лестницы s (подступени);

6. Размеры лестниц по ГОСТ:
- подступеней

- от 16,5 до 18 см;
- проступей - от 210 до 310 см.

7. Стандартные, наиболее часто применяемые размеры ступеней - 15 х30 см

5. Ширину проступи «а» рассчитывают в зависимости от принятой высоты подъёма лестницы s (подступени);6. Размеры лестниц по

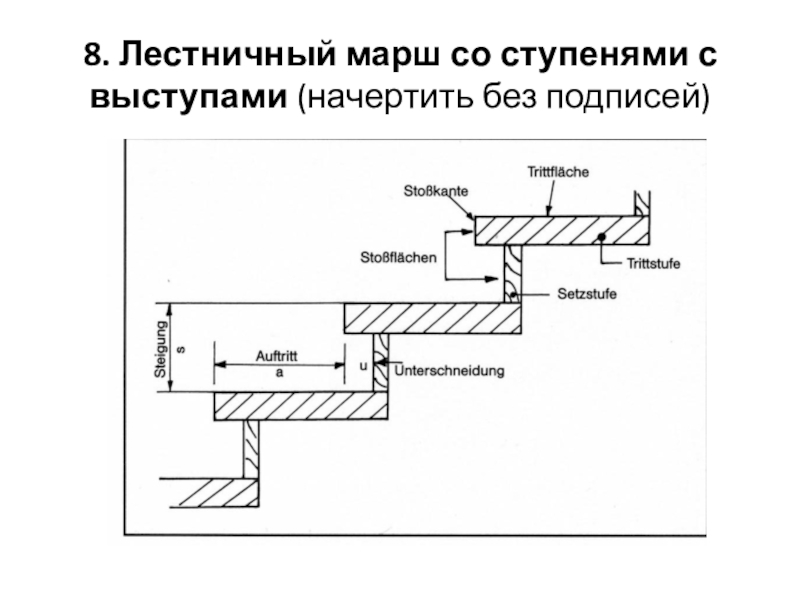

Слайд 78. Лестничный марш со ступенями с выступами (начертить без подписей)

8. Лестничный марш со ступенями с выступами (начертить без подписей)

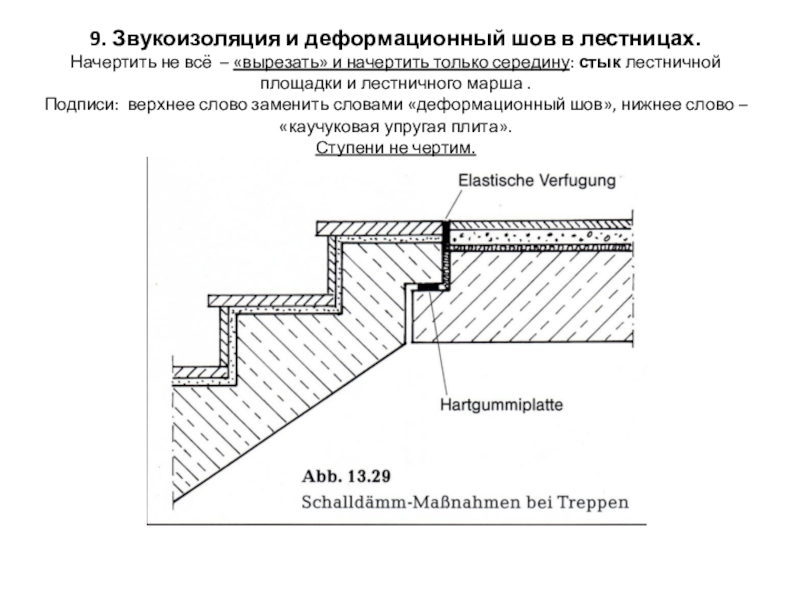

Слайд 89. Звукоизоляция и деформационный шов в лестницах. Начертить не всё

– «вырезать» и начертить только середину: стык лестничной площадки и

лестничного марша . Подписи: верхнее слово заменить словами «деформационный шов», нижнее слово – «каучуковая упругая плита». Ступени не чертим.
9. Звукоизоляция и деформационный шов в лестницах.  Начертить не всё – «вырезать» и начертить только середину:

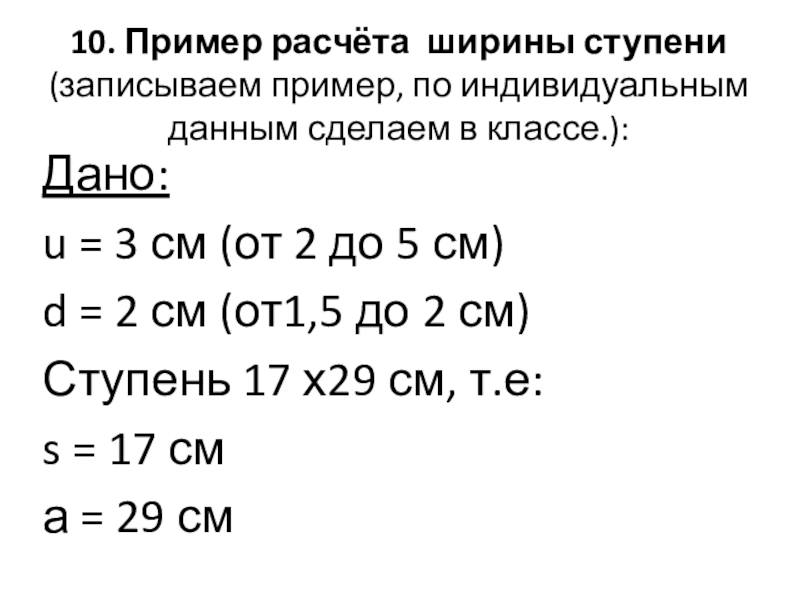

Слайд 9 10. Пример расчёта ширины ступени (записываем пример, по индивидуальным данным

сделаем в классе.):
Дано:
u = 3 см (от 2 до 5

см)
d = 2 см (от1,5 до 2 см)
Ступень 17 х29 см, т.е:
s = 17 см
а = 29 см

10. Пример расчёта ширины ступени  (записываем пример, по индивидуальным данным сделаем в классе.): Дано:u =

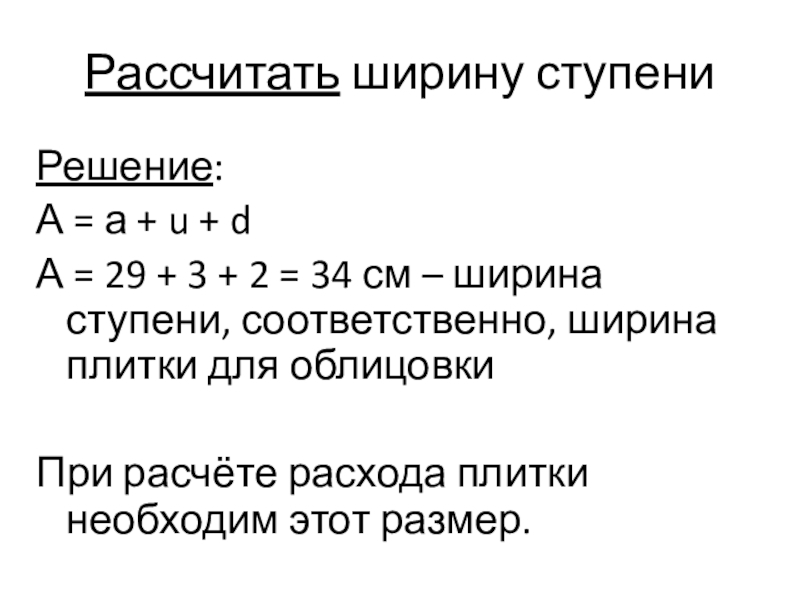

Слайд 10 Рассчитать ширину ступени
Решение:
А = а + u + d
А =

29 + 3 + 2 = 34 см – ширина

ступени, соответственно, ширина плитки для облицовки

При расчёте расхода плитки необходим этот размер.

Рассчитать ширину ступени Решение:А = а + u + dА = 29 + 3 + 2

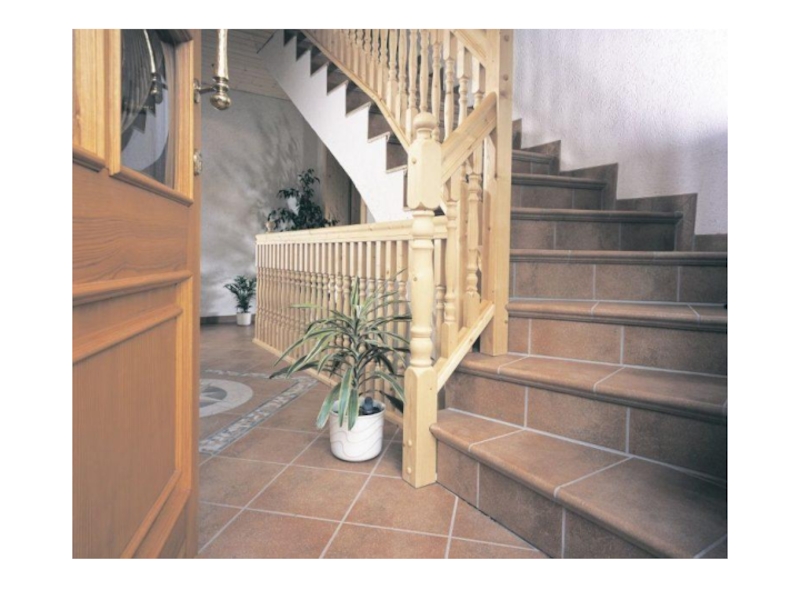

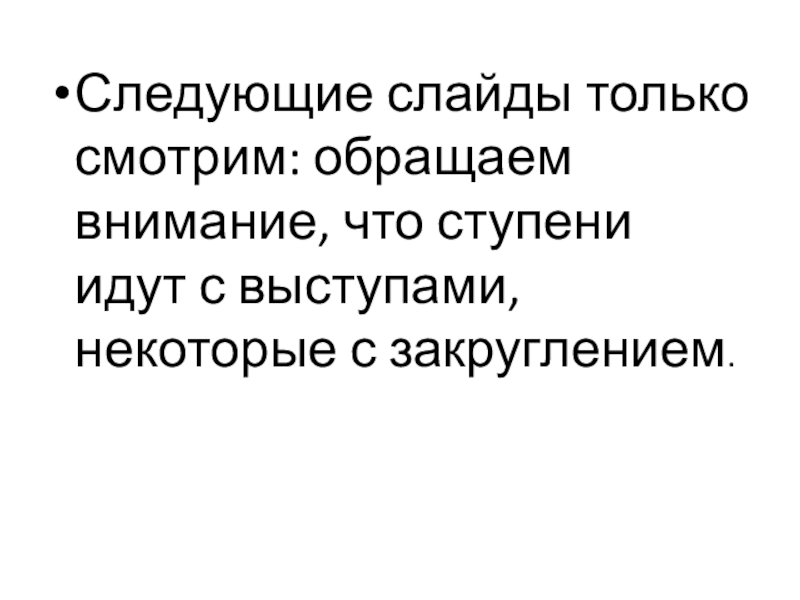

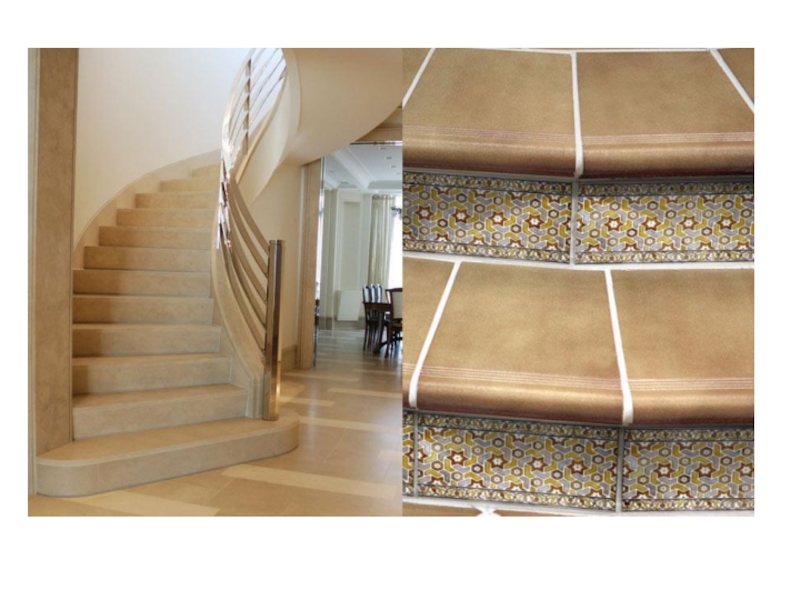

Слайд 11Следующие слайды только смотрим: обращаем внимание, что ступени идут с

выступами, некоторые с закруглением.

Следующие слайды только смотрим: обращаем внимание, что ступени идут с выступами, некоторые с закруглением.
