Слайд 1Министерство образования и науки Республики Казахстан
Некоммерческое акционерное общество
«Алматинский университет энергетики

и связи»
Кафедра «Безопасность труда и инженерная экология»
Презентация по практической работе

№ 3
На тему: «Расчет и оценка радиационной обстановки на территории
Вариант: №8

Министерство образования и науки Республики КазахстанНекоммерческое акционерное общество«Алматинский университет энергетики и связи»Кафедра «Безопасность труда и инженерная экология»Презентация

Слайд 2

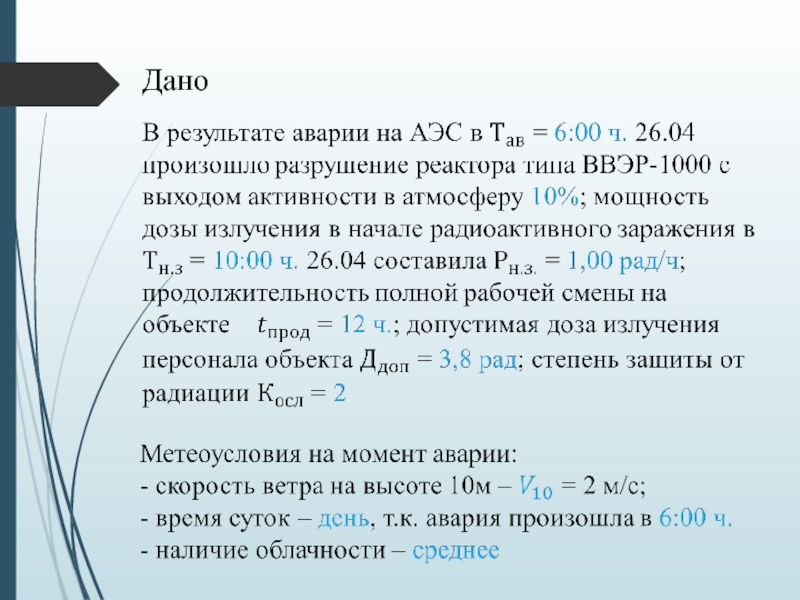

Дано

  Дано

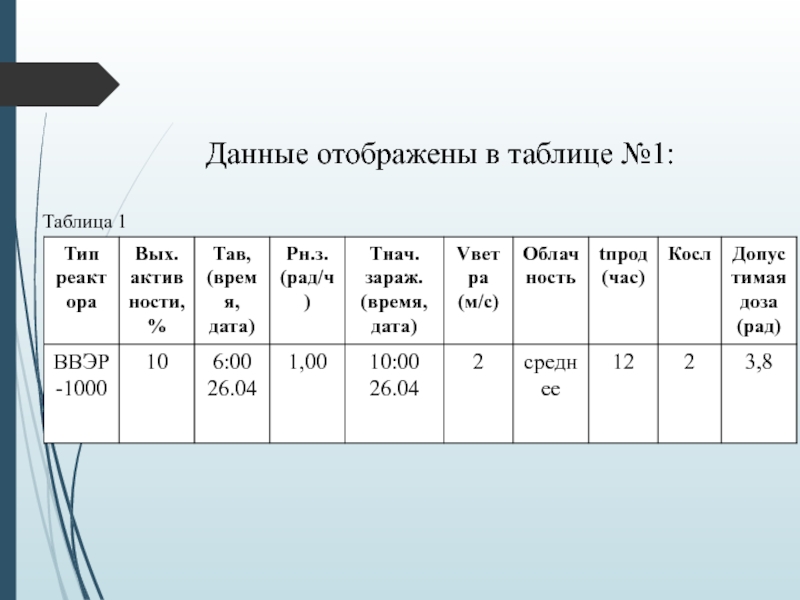

Слайд 3Данные отображены в таблице №1:
Таблица 1

Данные отображены в таблице №1:Таблица 1

Слайд 4

Определить:


А. Место расположения объекта в зоне

радиоактивного заражения после аварии на АЭС.

Б. Дозу облучения персонала при нахождении на рабочем месте в течение полной смены с начала заражения объекта.

В. Допустимое время начала работы полной смены.

Г. Допустимую продолжительность рабочей смены.
Определить:А. Место расположения

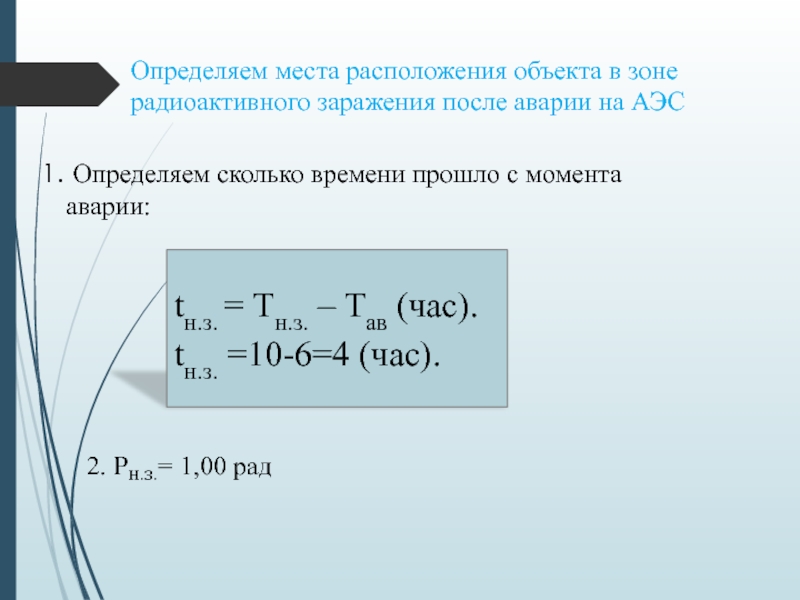

Слайд 5 Определяем сколько времени прошло с момента аварии:
tн.з. = Тн.з.

– Тав (час).
tн.з. =10-6=4 (час).


Определяем места расположения объекта в зоне

радиоактивного заражения после аварии на АЭС
Определяем сколько времени прошло с момента аварии:tн.з. = Тн.з. – Тав (час).tн.з. =10-6=4 (час). Определяем места расположения

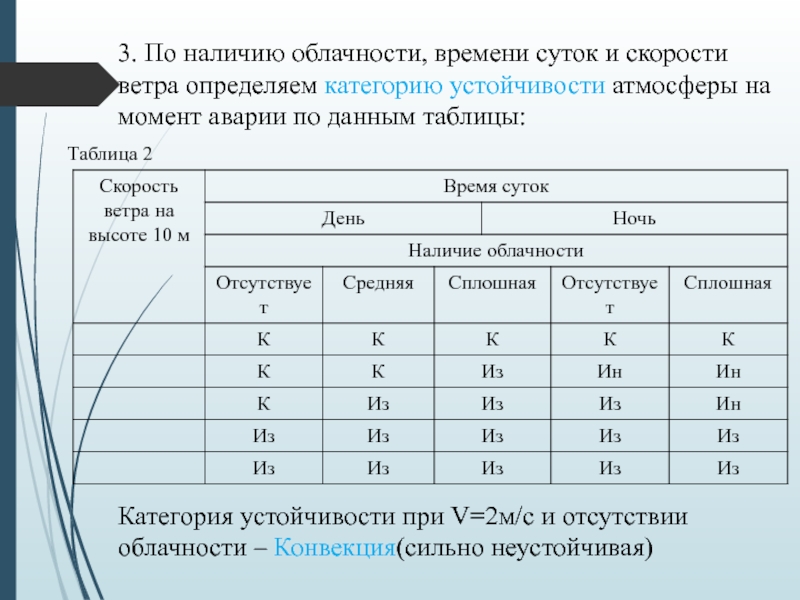

Слайд 63. По наличию облачности, времени суток и скорости ветра определяем

категорию устойчивости атмосферы на момент аварии по данным таблицы:
Категория устойчивости

при V=2м/с и отсутствии облачности – Конвекция(сильно неустойчивая)

Таблица 2

3. По наличию облачности, времени суток и скорости ветра определяем категорию устойчивости атмосферы на момент аварии по

Слайд 7Vср = 2 м/с
4. По таблице ниже определяем среднее значение

скорости ветра
Таблица 4

Vср = 2 м/с4. По таблице ниже определяем среднее значение скорости ветра Таблица 4

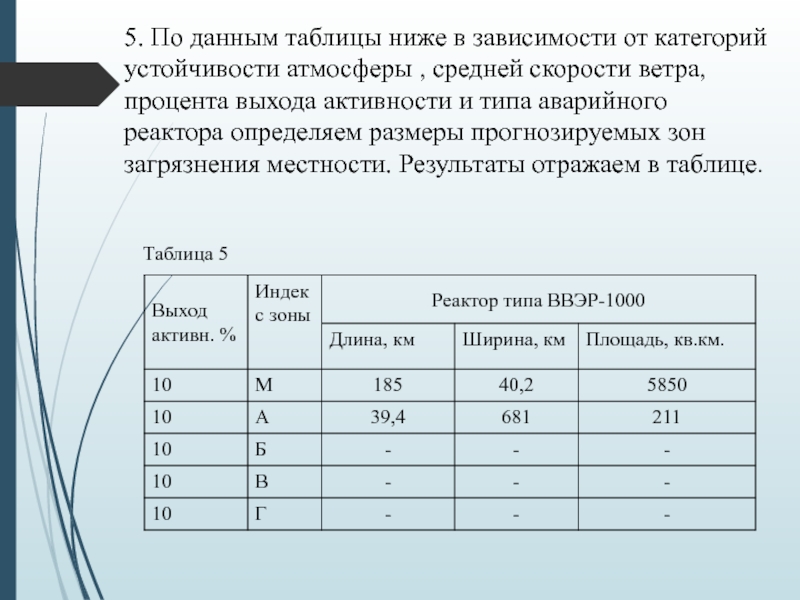

Слайд 85. По данным таблицы ниже в зависимости от категорий устойчивости

атмосферы , средней скорости ветра, процента выхода активности и типа

аварийного реактора определяем размеры прогнозируемых зон загрязнения местности. Результаты отражаем в таблице.

Таблица 5

5. По данным таблицы ниже в зависимости от категорий устойчивости атмосферы , средней скорости ветра, процента выхода

Слайд 96-7. Найденные зоны наносим на карту местности и отмечаем на

внешних границах мощность излучения для каждой зоны.
Таблица 6

6-7. Найденные зоны наносим на карту местности и отмечаем на внешних границах мощность излучения для каждой зоны.Таблица

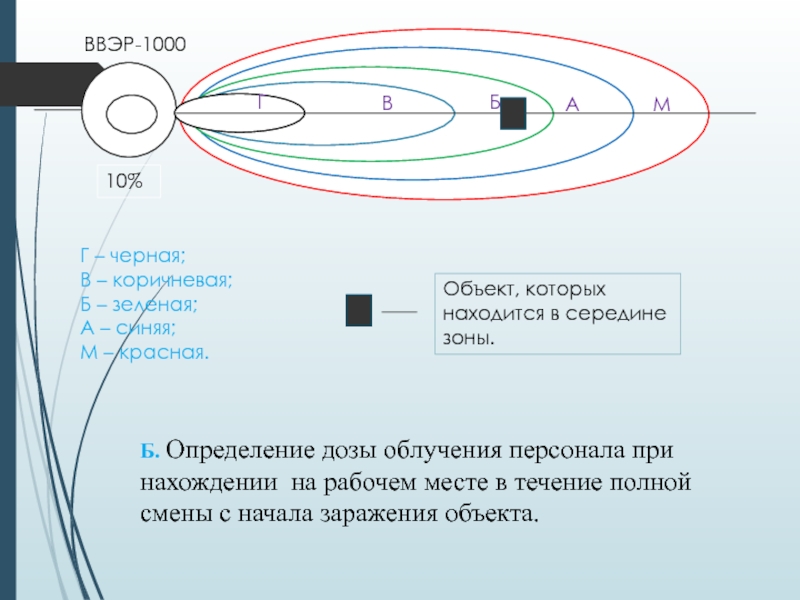

Слайд 11Г – черная;
В – коричневая;
Б – зеленая;
А – синяя;
М –

красная.
ВВЭР-1000
10%
Г
В
Б
А
М
Объект, которых находится в середине зоны.
Б. Определение дозы облучения персонала

при нахождении на рабочем месте в течение полной смены с начала заражения объекта.
Г – черная;В – коричневая;Б – зеленая;А – синяя;М – красная.ВВЭР-100010%ГВБАМОбъект, которых находится в середине зоны.Б. Определение

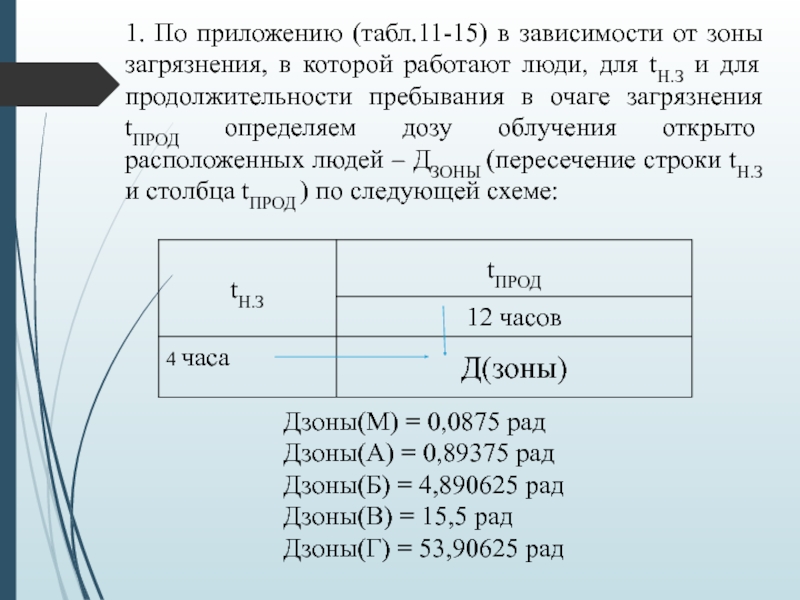

Слайд 121. По приложению (табл.11-15) в зависимости от зоны загрязнения, в

которой работают люди, для tН.З и для продолжительности пребывания в

очаге загрязнения tПРОД определяем дозу облучения открыто расположенных людей – ДЗОНЫ (пересечение строки tН.З и столбца tПРОД ) по следующей схеме:

Дзоны(М) = 0,0875 рад
Дзоны(А) = 0,89375 рад
Дзоны(Б) = 4,890625 рад
Дзоны(В) = 15,5 рад
Дзоны(Г) = 53,90625 рад

1. По приложению (табл.11-15) в зависимости от зоны загрязнения, в которой работают люди, для tН.З и для

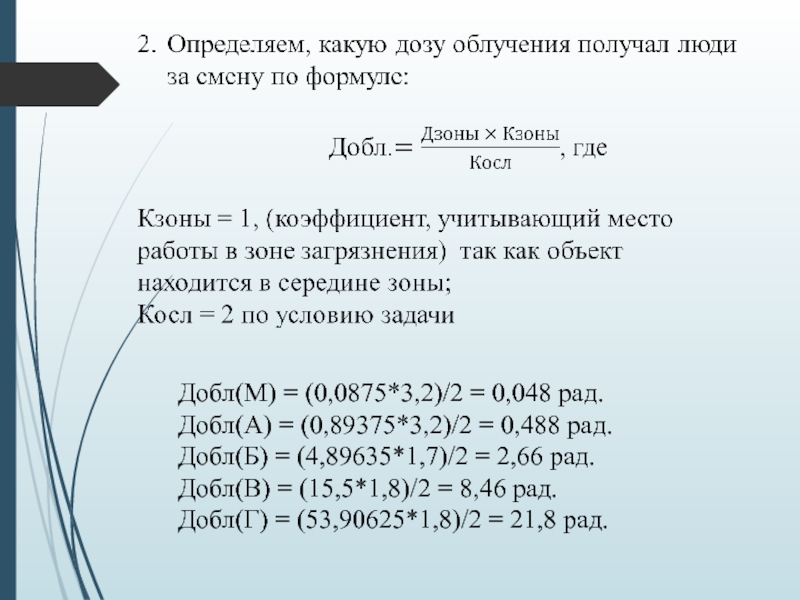

Слайд 13
Добл(М) = (0,0875*3,2)/2 = 0,048 рад.
Добл(А) = (0,89375*3,2)/2 = 0,488

рад.
Добл(Б) = (4,89635*1,7)/2 = 2,66 рад.
Добл(В) = (15,5*1,8)/2 = 8,46

рад.
Добл(Г) = (53,90625*1,8)/2 = 21,8 рад.
 Добл(М) = (0,0875*3,2)/2 = 0,048 рад.Добл(А) = (0,89375*3,2)/2 = 0,488 рад.Добл(Б) = (4,89635*1,7)/2 = 2,66 рад.Добл(В) =

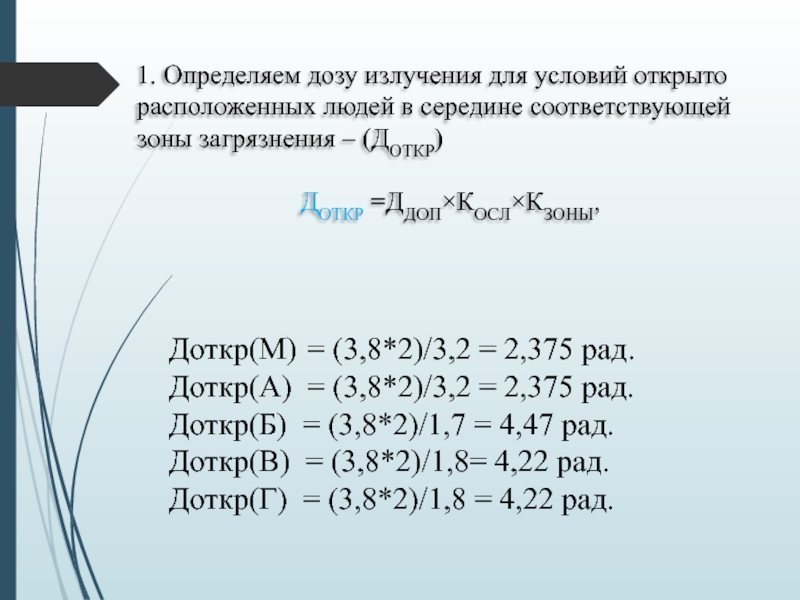

Слайд 141. Определяем дозу излучения для условий открыто расположенных людей в

середине соответствующей зоны загрязнения – (ДОТКР)

ДОТКР =ДДОП×КОСЛ×КЗОНЫ,

Доткр(М) = (3,8*2)/3,2 =

2,375 рад.
Доткр(А) = (3,8*2)/3,2 = 2,375 рад.
Доткр(Б) = (3,8*2)/1,7 = 4,47 рад.
Доткр(В) = (3,8*2)/1,8= 4,22 рад.
Доткр(Г) = (3,8*2)/1,8 = 4,22 рад.
1. Определяем дозу излучения для условий открыто расположенных людей в середине соответствующей зоны загрязнения – (ДОТКР)ДОТКР =ДДОП×КОСЛ×КЗОНЫ,Доткр(М)

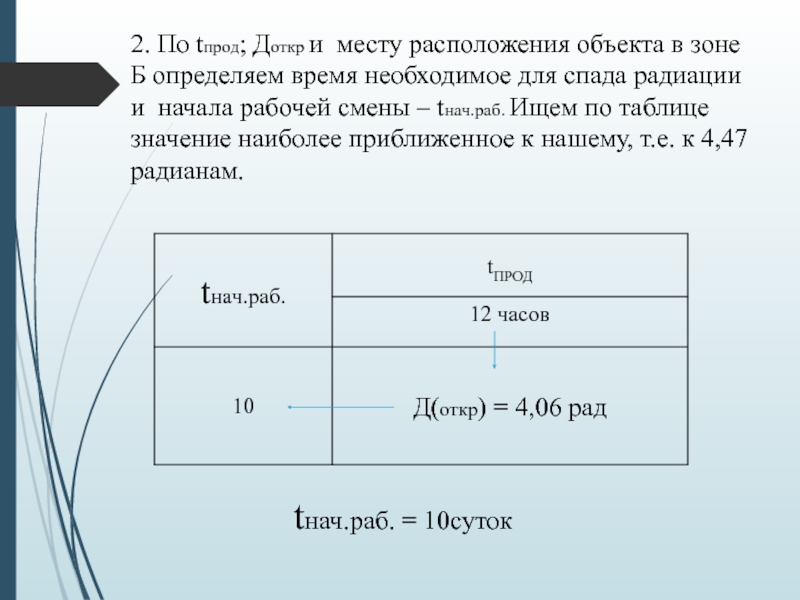

Слайд 152. По tпрод; Доткр и месту расположения объекта в зоне

Б определяем время необходимое для спада радиации и начала рабочей

смены – tнач.раб. Ищем по таблице значение наиболее приближенное к нашему, т.е. к 4,47 радианам.

tнач.раб. = 10суток

2. По tпрод; Доткр и месту расположения объекта в зоне Б определяем время необходимое для спада радиации

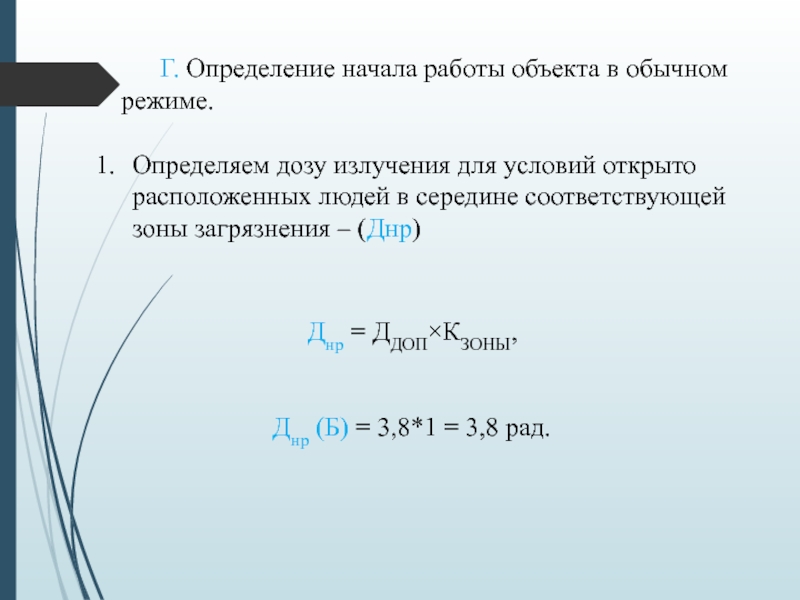

Слайд 16Г. Определение начала работы объекта в обычном режиме.
Определяем дозу излучения

для условий открыто расположенных людей в середине соответствующей зоны загрязнения

– (Днр)

Днр = ДДОП×КЗОНЫ,

Днр (Б) = 3,8*1 = 3,8 рад.

Г. Определение начала работы объекта в обычном режиме.Определяем дозу излучения для условий открыто расположенных людей в середине

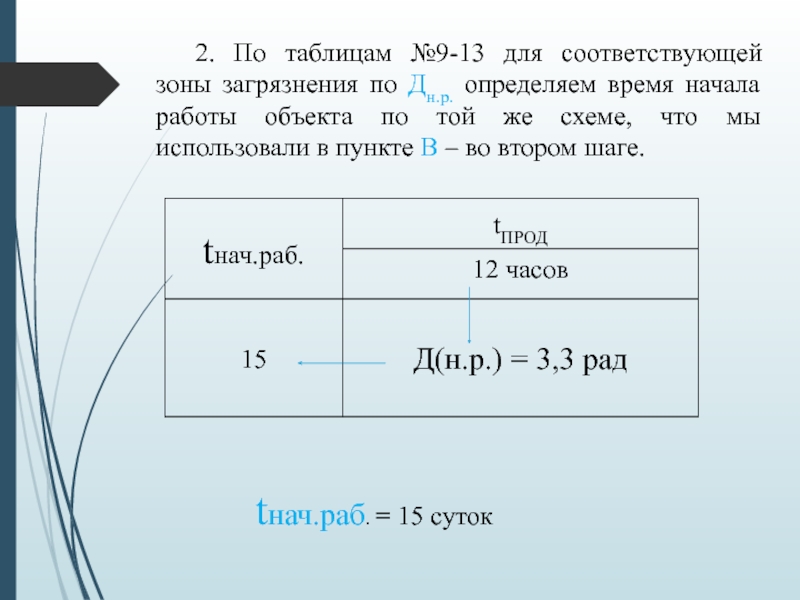

Слайд 172. По таблицам №9-13 для соответствующей зоны загрязнения по Дн.р.

определяем время начала работы объекта по той же схеме, что

мы использовали в пункте В – во втором шаге.

tнач.раб. = 15 суток

2. По таблицам №9-13 для соответствующей зоны загрязнения по Дн.р. определяем время начала работы объекта по той

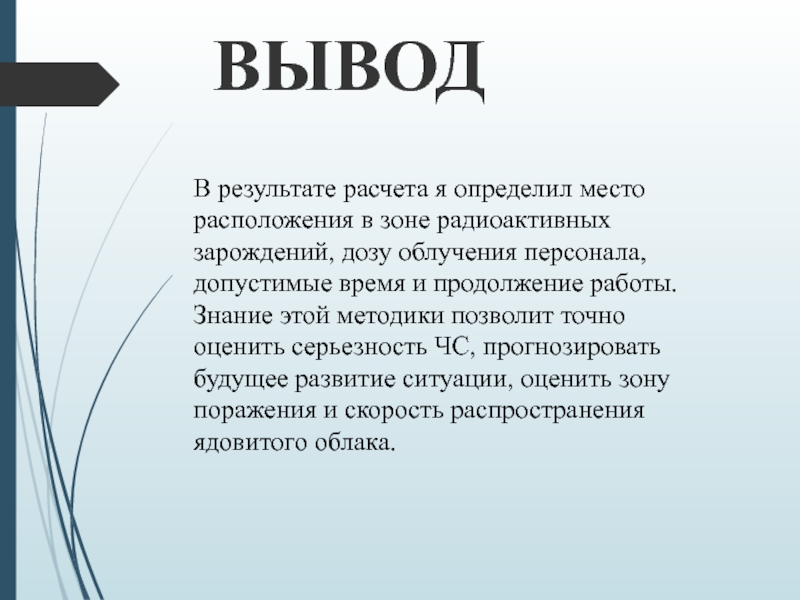

Слайд 18Вывод
В результате расчета я определил место расположения в зоне радиоактивных

зарождений, дозу облучения персонала, допустимые время и продолжение работы.
Знание этой

методики позволит точно оценить серьезность ЧС, прогнозировать будущее развитие ситуации, оценить зону поражения и скорость распространения ядовитого облака.
ВыводВ результате расчета я определил место расположения в зоне радиоактивных зарождений, дозу облучения персонала, допустимые время и

Слайд 19Спасибо за внимание!

Спасибо за внимание!
