Слайд 1Министерство образования и науки РК
Казахская Головная Архитектурно-строительная академия
Факультет ОС
Дисциплина: Инженерные системы зданий и сооружений(раздел ТГВ)
Лекция №4 Отопление зданий и сооружений.
Системы водяного отопления. Ассистент профессора Алдабергенова Г.Б.
Слайд 2Системы водяного отопления
Наиболее широкое распространение в настоящее время получили системы
водяного отопления.
Системы водяного отопления в зависимости от температуры горячей воды
подразделяются на; 1) низкотемпературные (с t воды < 105°С ); 2) высокотемпературные (с t воды > 105°С [ до 150°С]).Системы водяного отопления обладают наибольшей надёжностью, бесшумны, просты и удобны в эксплуатации. В отличие от парового отопления, вода находится в жидком состоянии, а значит имеет более низкую температуру. Благодаря этому, водяное отопление более безопасно.
Слайд 3
Теплоносителем в этой системе является вода, которая циркулирует по замкнутой
системе трубопроводов, отдавая тепло полученное в отопительном котле отопительным приборам
или радиаторам.Различают системы:
- с естественной циркуляцией (за счет разности давления в контуре).
- с принудительной циркуляцией (с помощью циркуляционного насоса).

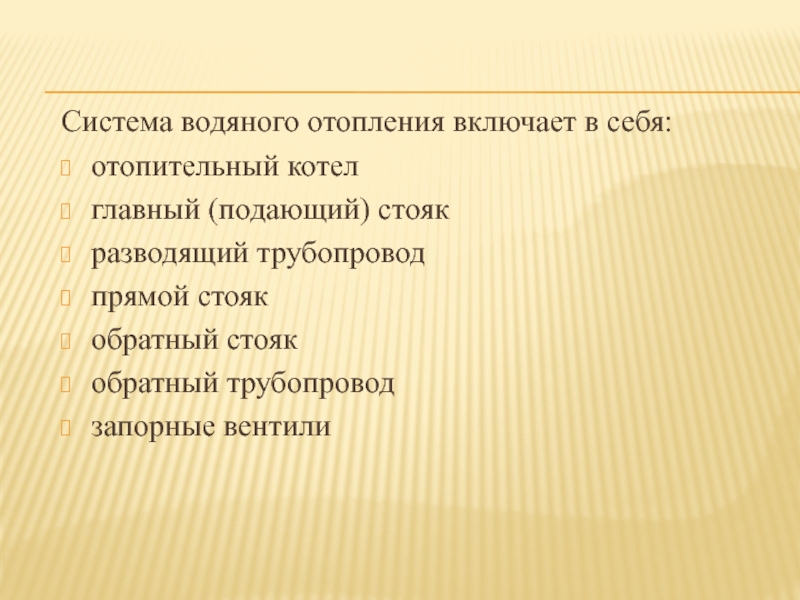

Слайд 4Система водяного отопления включает в себя:
отопительный котел
главный (подающий) стояк
разводящий трубопровод
прямой
стояк
обратный стояк
обратный трубопровод
запорные вентили
Слайд 5
Двухтрубные системы отопления
1-котел; 2-главный стояк; 3-разводка; 4-горячие стояки; 5-обратные
стояки; 6-обратка; 7-расширительный бак.
Слайд 6 Котёл отопительный — это устройство на основе закрытого сосуда, в котором теплоноситель нагревается
до заданной температуры и служит для обеспечения потребителей теплом и
(или) горячей водой.«Сердцем» отопительной системы является котел. От него нагретый теплоноситель с помощью циркуляционного насоса (если система с принудительной циркуляцией) или без него (естественная циркуляция) движется по трубам и отдает тепло вашему дому через отопительные приборы.
Расширительным бак предназначен для приёма избытка воды в системе, образующегося при её нагревании, а также для создания определённого запаса воды с целью компенсации возможных её утечек из системы в процессе эксплуатации, поддержания заданного гидравлического давления, удаления лишней воды из системы в водосток.

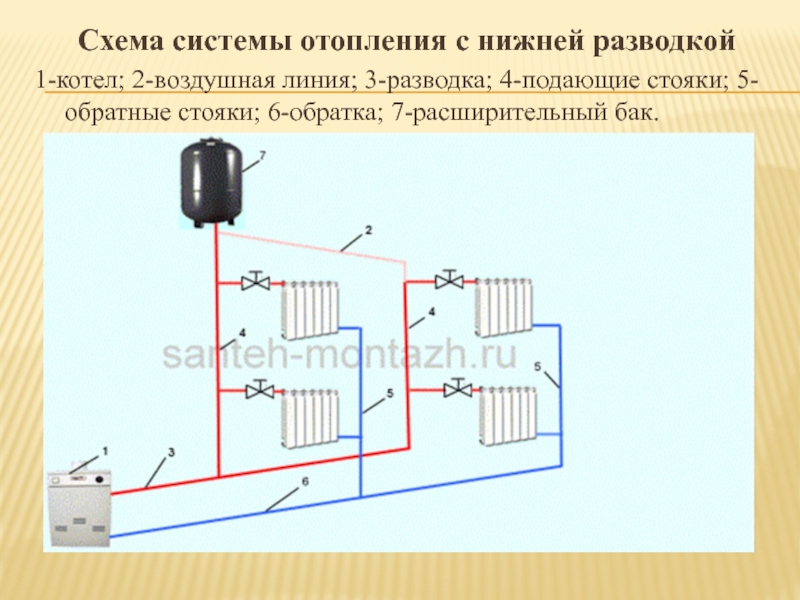

Слайд 7Схема системы отопления с нижней разводкой
1-котел; 2-воздушная линия; 3-разводка; 4-подающие
стояки; 5-обратные стояки; 6-обратка; 7-расширительный бак.
