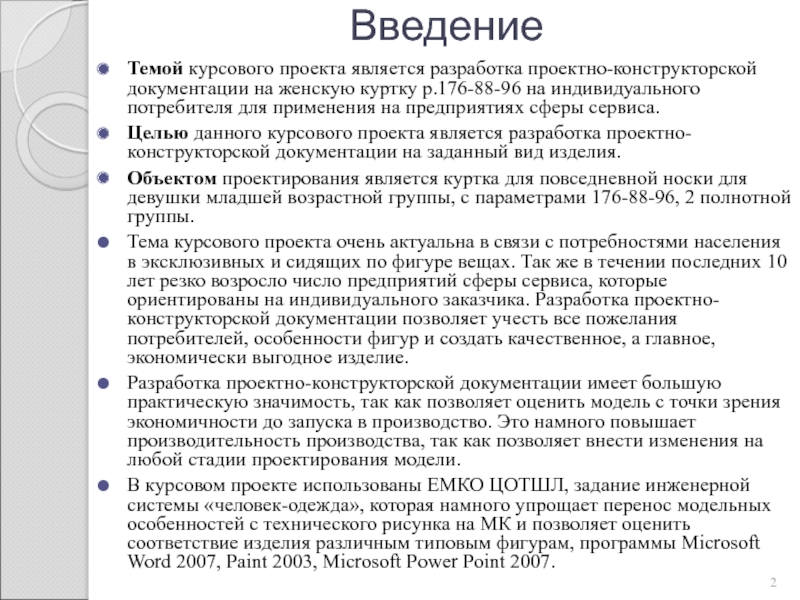

Слайд 2Введение
Темой курсового проекта является разработка проектно-конструкторской документации на женскую куртку

р.176-88-96 на индивидуального потребителя для применения на предприятиях сферы сервиса.
Целью

данного курсового проекта является разработка проектно-конструкторской документации на заданный вид изделия.
Объектом проектирования является куртка для повседневной носки для девушки младшей возрастной группы, с параметрами 176-88-96, 2 полнотной группы.
Тема курсового проекта очень актуальна в связи с потребностями населения в эксклюзивных и сидящих по фигуре вещах. Так же в течении последних 10 лет резко возросло число предприятий сферы сервиса, которые ориентированы на индивидуального заказчика. Разработка проектно-конструкторской документации позволяет учесть все пожелания потребителей, особенности фигур и создать качественное, а главное, экономически выгодное изделие.
Разработка проектно-конструкторской документации имеет большую практическую значимость, так как позволяет оценить модель с точки зрения экономичности до запуска в производство. Это намного повышает производительность производства, так как позволяет внести изменения на любой стадии проектирования модели.
В курсовом проекте использованы ЕМКО ЦОТШЛ, задание инженерной системы «человек-одежда», которая намного упрощает перенос модельных особенностей с технического рисунка на МК и позволяет оценить соответствие изделия различным типовым фигурам, программы Microsoft Word 2007, Paint 2003, Microsoft Power Point 2007.

Введение Темой курсового проекта является разработка проектно-конструкторской документации на женскую куртку р.176-88-96 на индивидуального потребителя для применения

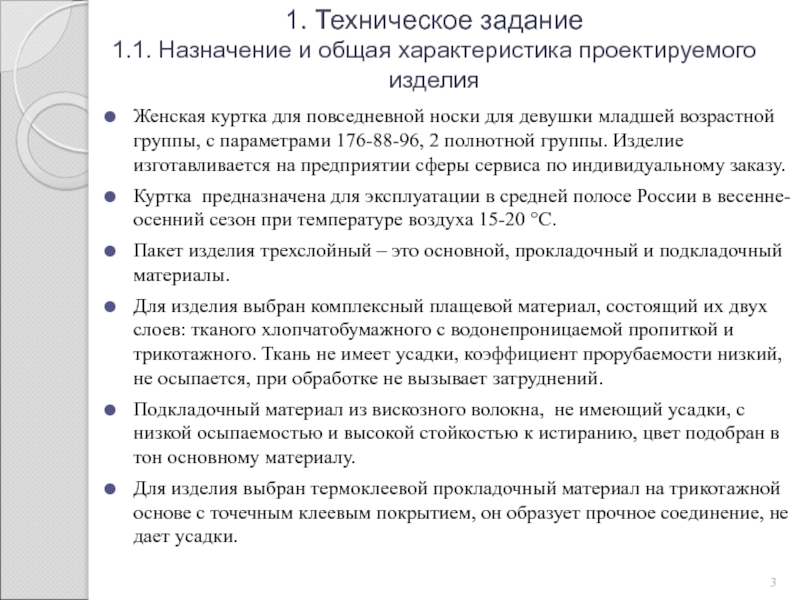

Слайд 31. Техническое задание 1.1. Назначение и общая характеристика проектируемого изделия
Женская куртка

для повседневной носки для девушки младшей возрастной группы, с параметрами

176-88-96, 2 полнотной группы. Изделие изготавливается на предприятии сферы сервиса по индивидуальному заказу.
Куртка предназначена для эксплуатации в средней полосе России в весенне-осенний сезон при температуре воздуха 15-20 °С.
Пакет изделия трехслойный – это основной, прокладочный и подкладочный материалы.
Для изделия выбран комплексный плащевой материал, состоящий их двух слоев: тканого хлопчатобумажного с водонепроницаемой пропиткой и трикотажного. Ткань не имеет усадки, коэффициент прорубаемости низкий, не осыпается, при обработке не вызывает затруднений.
Подкладочный материал из вискозного волокна, не имеющий усадки, с низкой осыпаемостью и высокой стойкостью к истиранию, цвет подобран в тон основному материалу.
Для изделия выбран термоклеевой прокладочный материал на трикотажной основе с точечным клеевым покрытием, он образует прочное соединение, не дает усадки.

1. Техническое задание 1.1. Назначение и общая характеристика проектируемого изделия Женская куртка для повседневной носки для девушки

Слайд 42. Эскизный проект 2.1. Описание внешнего вида и эскиз модели
Женская куртка

для повседневной носки из плащевой ткани.
Силуэт полуприлегающий, геометрическая форма –

гиперболоид, втачной покрой рукава, центральная застежка фигурной формы. Верхняя часть застегивается на 6 обметанных петель и 6 пуговиц: из которых 3 диаметром 2,5 см и 3 диаметром 2 см. Нижняя часть, находящаяся чуть выше линии талии, представляет собой потайную застежку с 7 кнопками.
Полочка с рельефами, идущими из проймы через выступающие точки грудных желез до линии низа, карманы в рельефных швах на потайной застежке-молнии, которые находятся чуть ниже линии талии.
Спинка со средним швом, заканчивающимся шлицой.
Рукав двухшовный, прямой, длиной чуть ниже линии обхвата запястья, окат овальной формы.
Воротник отрезной, по форме - стойка, один конец воротника прямой, другой фигурный, продолжающий изогнутую линию застежки.
Капюшон двухшовный.
Подкладка притачная по низу изделия.

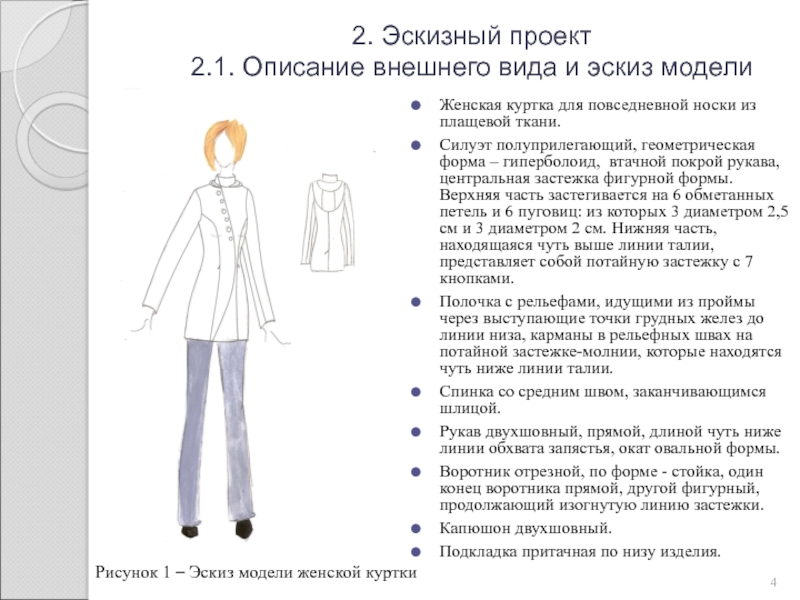

Рисунок 1 – Эскиз модели женской куртки

2. Эскизный проект 2.1. Описание внешнего вида и эскиз моделиЖенская куртка для повседневной носки из плащевой ткани.Силуэт

Слайд 52.2. Конструктивное устройство модели

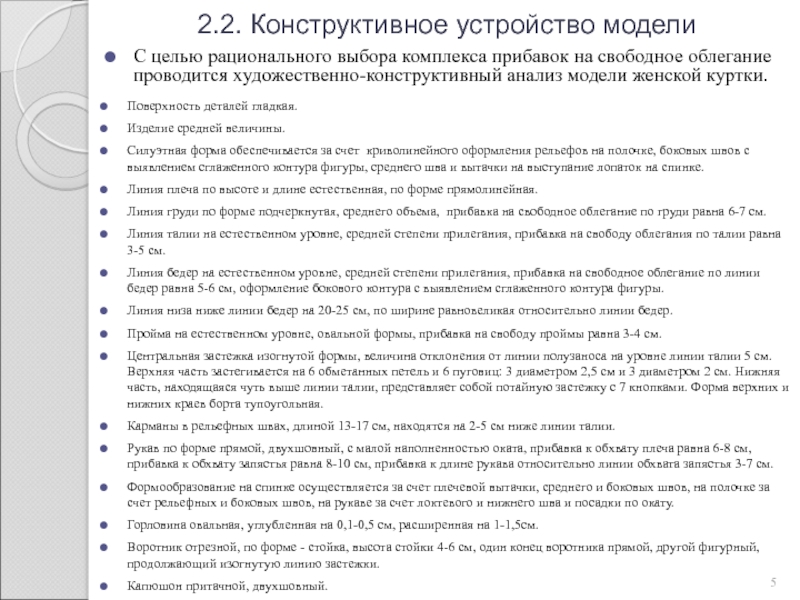

С целью рационального выбора комплекса прибавок на

свободное облегание проводится художественно-конструктивный анализ модели женской куртки.
Поверхность деталей гладкая.
Изделие

средней величины.
Силуэтная форма обеспечивается за счет криволинейного оформления рельефов на полочке, боковых швов с выявлением сглаженного контура фигуры, среднего шва и вытачки на выступание лопаток на спинке.
Линия плеча по высоте и длине естественная, по форме прямолинейная.
Линия груди по форме подчеркнутая, среднего объема, прибавка на свободное облегание по груди равна 6-7 см.
Линия талии на естественном уровне, средней степени прилегания, прибавка на свободу облегания по талии равна 3-5 см.
Линия бедер на естественном уровне, средней степени прилегания, прибавка на свободное облегание по линии бедер равна 5-6 см, оформление бокового контура с выявлением сглаженного контура фигуры.
Линия низа ниже линии бедер на 20-25 см, по ширине равновеликая относительно линии бедер.
Пройма на естественном уровне, овальной формы, прибавка на свободу проймы равна 3-4 см.
Центральная застежка изогнутой формы, величина отклонения от линии полузаноса на уровне линии талии 5 см. Верхняя часть застегивается на 6 обметанных петель и 6 пуговиц: 3 диаметром 2,5 см и 3 диаметром 2 см. Нижняя часть, находящаяся чуть выше линии талии, представляет собой потайную застежку с 7 кнопками. Форма верхних и нижних краев борта тупоугольная.
Карманы в рельефных швах, длиной 13-17 см, находятся на 2-5 см ниже линии талии.
Рукав по форме прямой, двухшовный, с малой наполненностью оката, прибавка к обхвату плеча равна 6-8 см, прибавка к обхвату запястья равна 8-10 см, прибавка к длине рукава относительно линии обхвата запястья 3-7 см.
Формообразование на спинке осуществляется за счет плечевой вытачки, среднего и боковых швов, на полочке за счет рельефных и боковых швов, на рукаве за счет локтевого и нижнего шва и посадки по окату.
Горловина овальная, углубленная на 0,1-0,5 см, расширенная на 1-1,5см.
Воротник отрезной, по форме - стойка, высота стойки 4-6 см, один конец воротника прямой, другой фигурный, продолжающий изогнутую линию застежки.
Капюшон притачной, двухшовный.
2.2. Конструктивное устройство модели С целью рационального выбора комплекса прибавок на свободное облегание проводится художественно-конструктивный анализ модели

Слайд 63. Технический проект 3.1. Установление исходных данных и разработка чертежа конструкции

и фасонных особенностей проектируемой модели
Исходными данными для разработки чертежа конструкции

являются размерные признаки и прибавки на свободное облегание

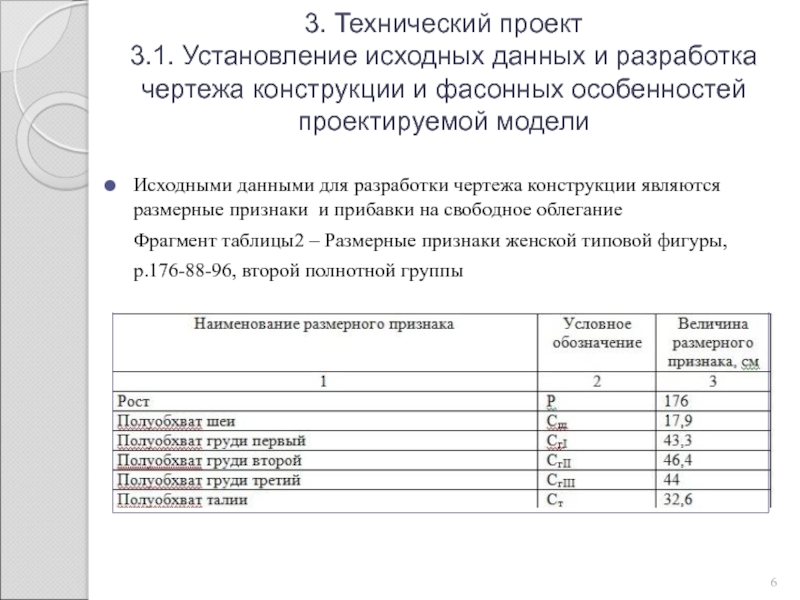

Фрагмент таблицы2 – Размерные признаки женской типовой фигуры,
р.176-88-96, второй полнотной группы

3. Технический проект 3.1. Установление исходных данных и разработка чертежа конструкции и фасонных особенностей проектируемой модели Исходными

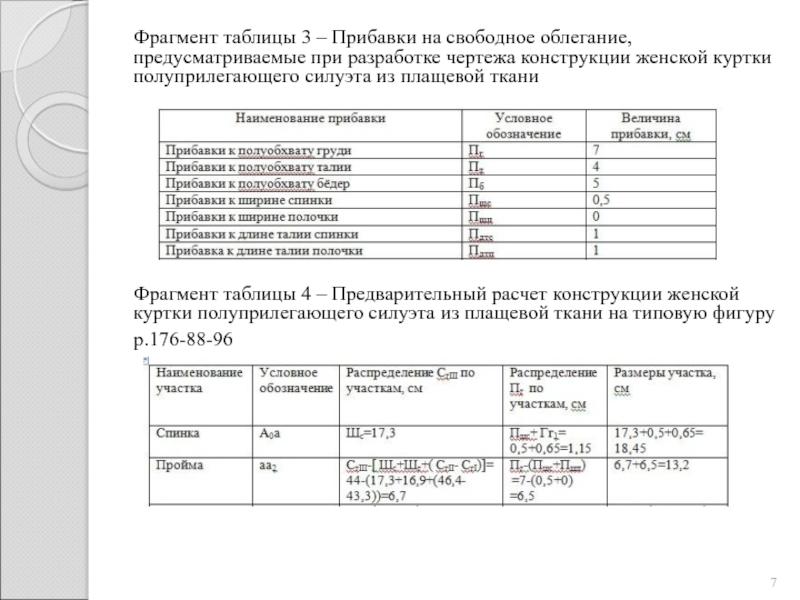

Слайд 7 Фрагмент таблицы 3 – Прибавки на свободное

облегание, предусматриваемые при разработке чертежа конструкции женской куртки полуприлегающего силуэта

из плащевой ткани

Фрагмент таблицы 4 – Предварительный расчет конструкции женской куртки полуприлегающего силуэта из плащевой ткани на типовую фигуру
р.176-88-96

Фрагмент таблицы 3 – Прибавки на свободное облегание, предусматриваемые при разработке чертежа конструкции женской

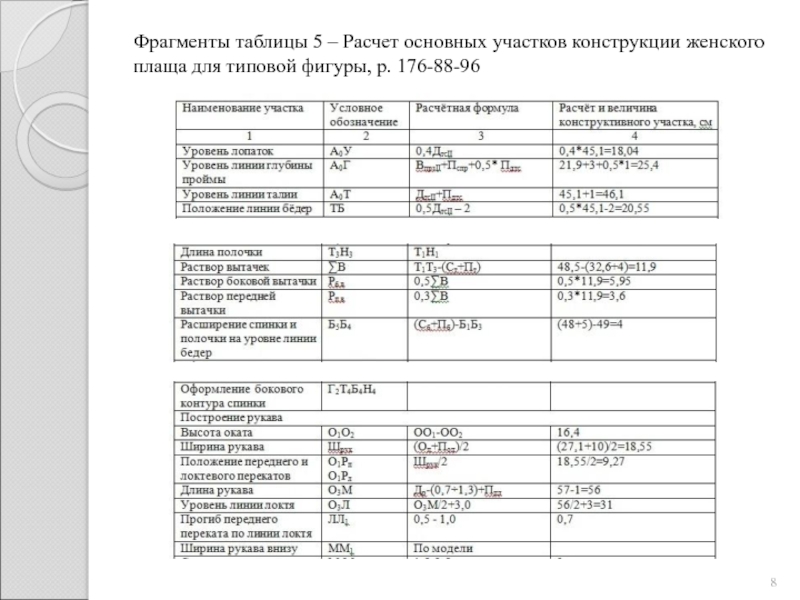

Слайд 8 Фрагменты таблицы 5 – Расчет основных участков

конструкции женского плаща для типовой фигуры, р. 176-88-96

Фрагменты таблицы 5 – Расчет основных участков конструкции женского плаща для типовой фигуры, р.

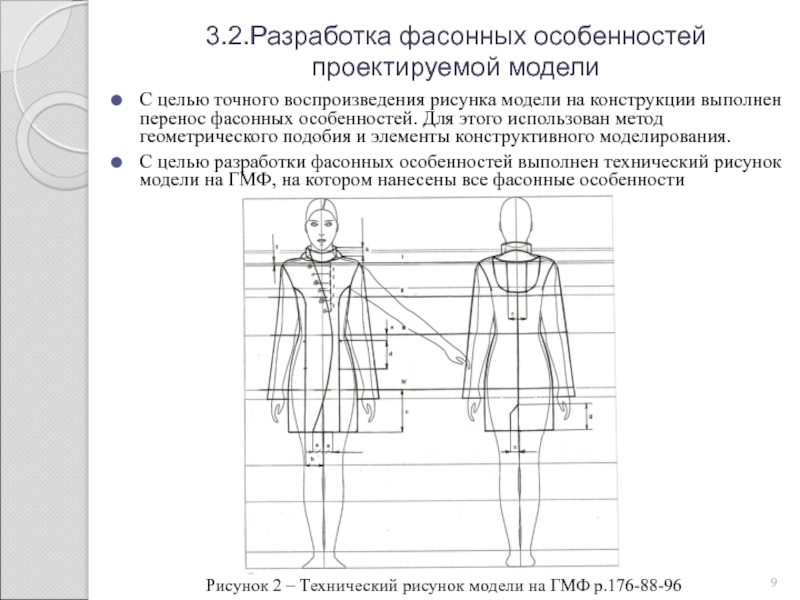

Слайд 93.2.Разработка фасонных особенностей проектируемой модели
С целью точного воспроизведения рисунка модели

на конструкции выполнен перенос фасонных особенностей. Для этого использован метод

геометрического подобия и элементы конструктивного моделирования.
С целью разработки фасонных особенностей выполнен технический рисунок модели на ГМФ, на котором нанесены все фасонные особенности

Рисунок 2 – Технический рисунок модели на ГМФ р.176-88-96

3.2.Разработка фасонных особенностей проектируемой моделиС целью точного воспроизведения рисунка модели на конструкции выполнен перенос фасонных особенностей. Для

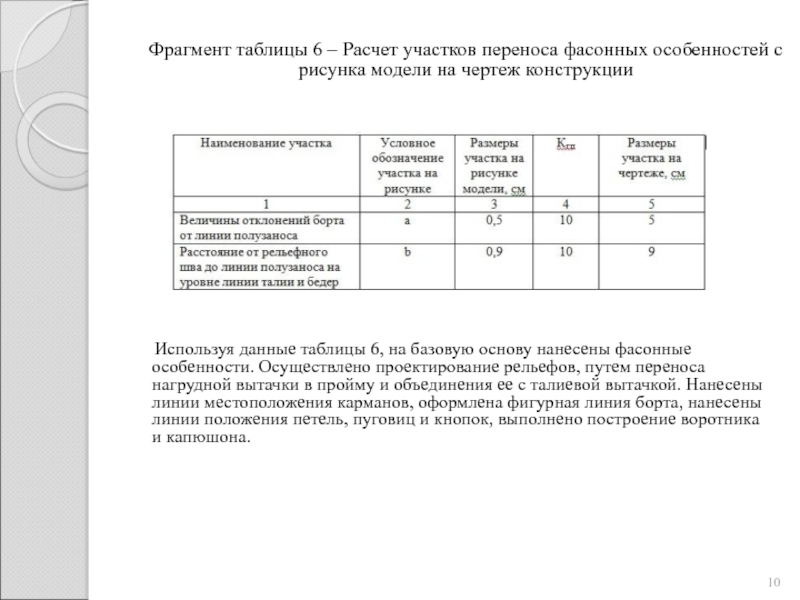

Слайд 10 Фрагмент таблицы 6 – Расчет участков переноса

фасонных особенностей с рисунка модели на чертеж конструкции

Используя данные таблицы 6, на базовую основу нанесены фасонные особенности. Осуществлено проектирование рельефов, путем переноса нагрудной вытачки в пройму и объединения ее с талиевой вытачкой. Нанесены линии местоположения карманов, оформлена фигурная линия борта, нанесены линии положения петель, пуговиц и кнопок, выполнено построение воротника и капюшона.

Фрагмент таблицы 6 – Расчет участков переноса фасонных особенностей с рисунка модели на чертеж

Слайд 11 Таблица 7 – Расчет конструктивных участков для построения

воротника
Фрагмент таблицы 8 – Расчет конструктивных участков

капюшона

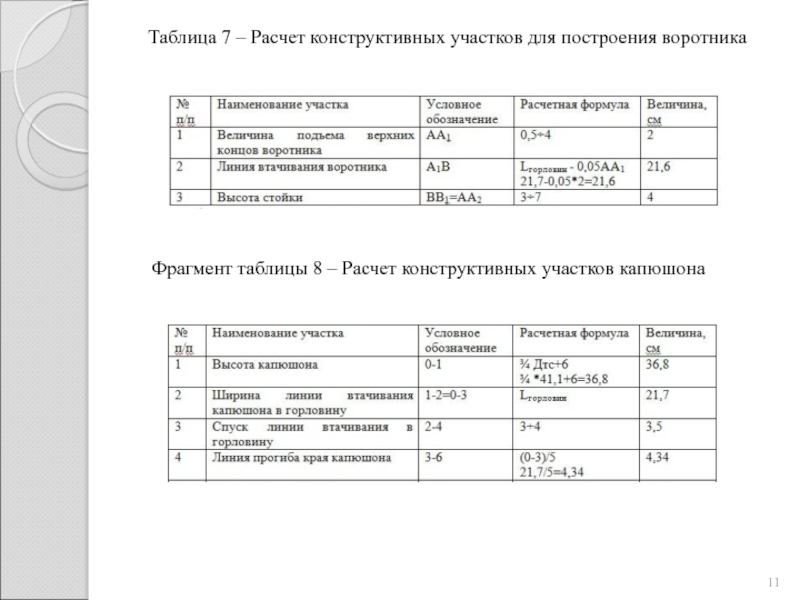

Таблица 7 – Расчет конструктивных участков для построения воротника   Фрагмент таблицы 8 –

Слайд 12Рисунок 3 – Чертеж модельной конструкции женской куртки р.176-88-96

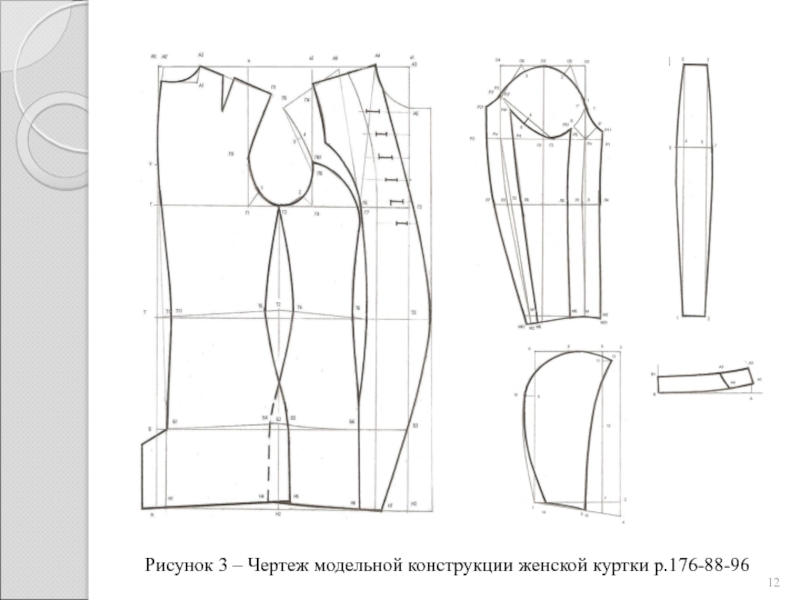

Рисунок 3 – Чертеж модельной конструкции женской куртки р.176-88-96

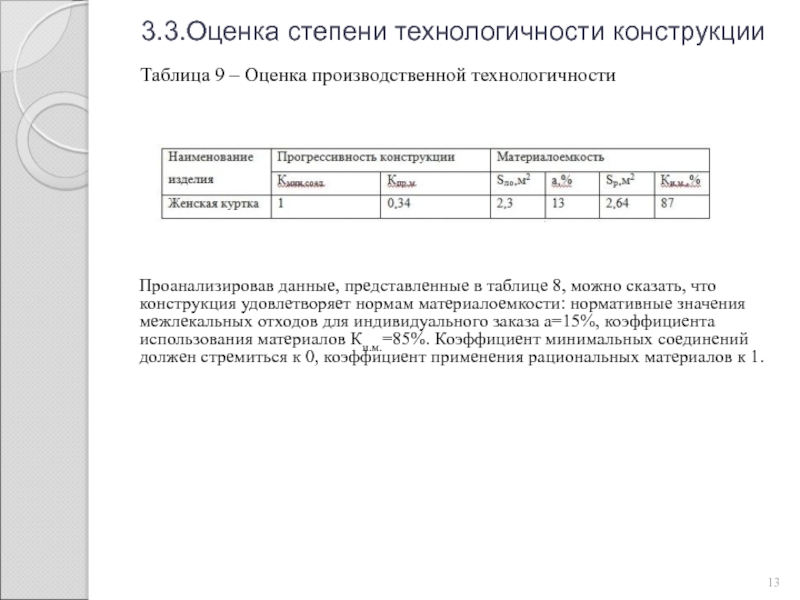

Слайд 133.3.Оценка степени технологичности конструкции
Таблица 9 – Оценка производственной технологичности

Проанализировав данные, представленные в таблице 8, можно сказать, что конструкция

удовлетворяет нормам материалоемкости: нормативные значения межлекальных отходов для индивидуального заказа а=15%, коэффициента использования материалов Ки.м.=85%. Коэффициент минимальных соединений должен стремиться к 0, коэффициент применения рациональных материалов к 1.
3.3.Оценка степени технологичности конструкции Таблица 9 – Оценка производственной технологичности  Проанализировав данные, представленные в таблице 8,

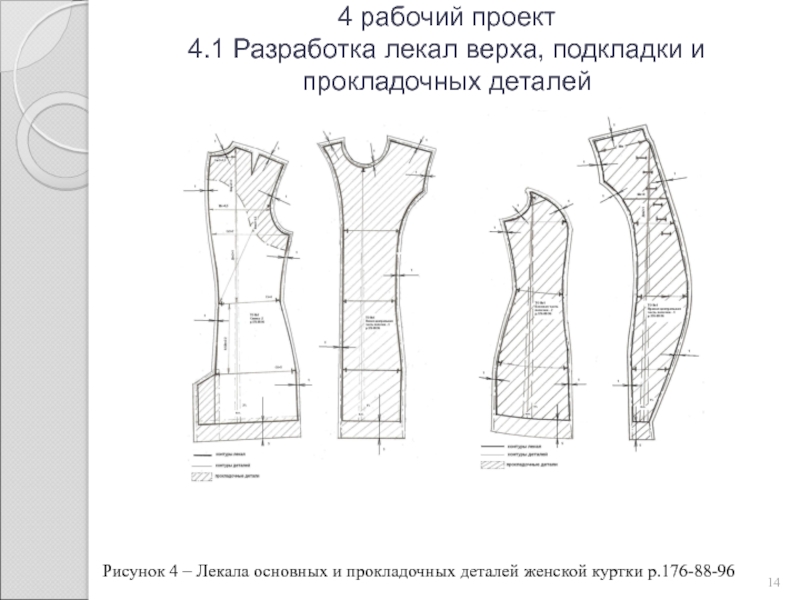

Слайд 144 рабочий проект 4.1 Разработка лекал верха, подкладки и прокладочных деталей
Рисунок

4 – Лекала основных и прокладочных деталей женской куртки р.176-88-96

4 рабочий проект 4.1 Разработка лекал верха, подкладки и прокладочных деталей Рисунок 4 – Лекала основных и

Слайд 15Продолжение рисунка 4

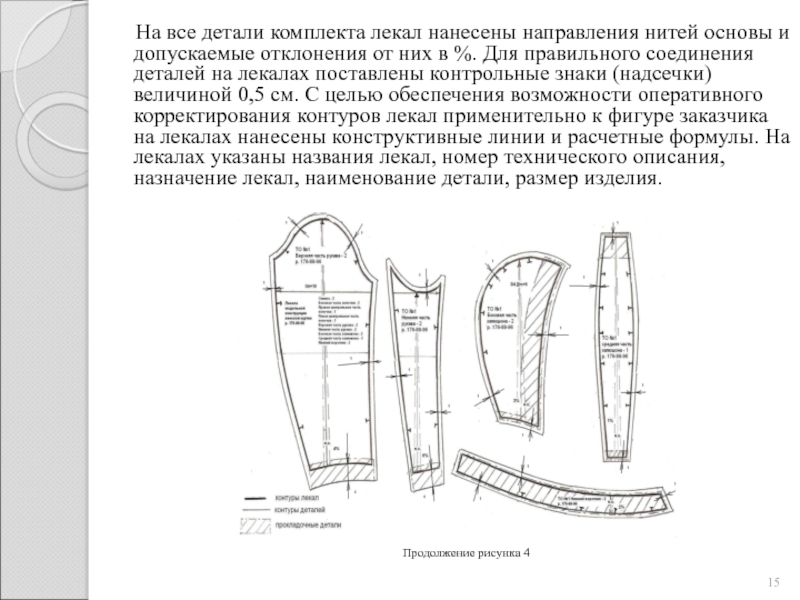

На все детали комплекта лекал

нанесены направления нитей основы и допускаемые отклонения от них в

%. Для правильного соединения деталей на лекалах поставлены контрольные знаки (надсечки) величиной 0,5 см. С целью обеспечения возможности оперативного корректирования контуров лекал применительно к фигуре заказчика на лекалах нанесены конструктивные линии и расчетные формулы. На лекалах указаны названия лекал, номер технического описания, назначение лекал, наименование детали, размер изделия.

Продолжение рисунка 4   На все детали комплекта лекал нанесены направления нитей основы и допускаемые отклонения

Слайд 16 Лекала подкладочных деталей разработаны по основным лекалам. Рельефные

швы на полочке заменены вытачками, защипами. Размеры деталей подкладки увеличены

с целью обеспечения свободы движения. Оформлены лекала аналогично рабочим лекалам.

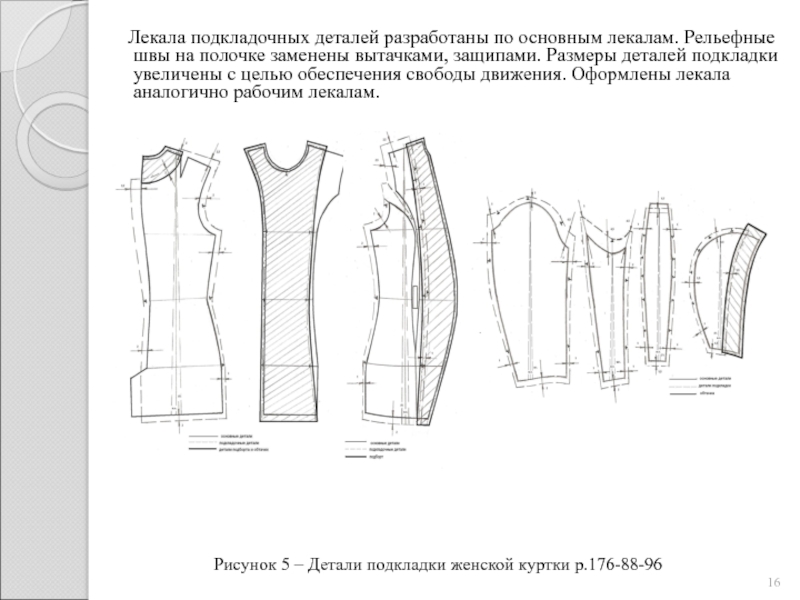

Рисунок 5 – Детали подкладки женской куртки р.176-88-96

Лекала подкладочных деталей разработаны по основным лекалам. Рельефные швы на полочке заменены вытачками, защипами. Размеры

Слайд 174.2 Градация лекал
В курсовом проекте градация лекал

осуществляется по ростам (176-88-96; 182-88-96; 188-88-96) пропорционально-расчетным способом. Сущность этого

способа в том, что смещение конструктивных точек лекал производят по горизонталям и вертикалям с учетом соответствующих приращений по вертикальным и горизонтальным осям. Величину приращений определяют на основе пропорциональных расчетов исходя из определенного положения точки относительно исходных линий градации.

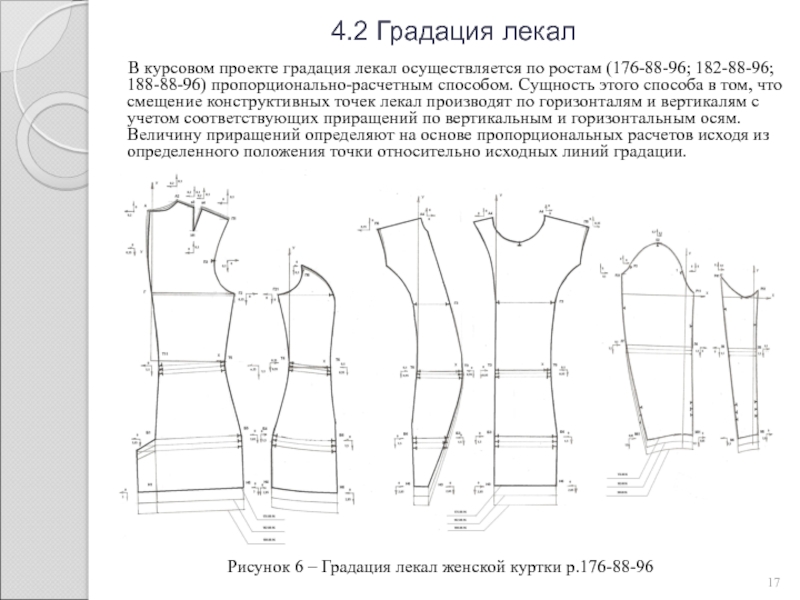

Рисунок 6 – Градация лекал женской куртки р.176-88-96

4.2 Градация лекал    В курсовом проекте градация лекал осуществляется по ростам (176-88-96; 182-88-96; 188-88-96)

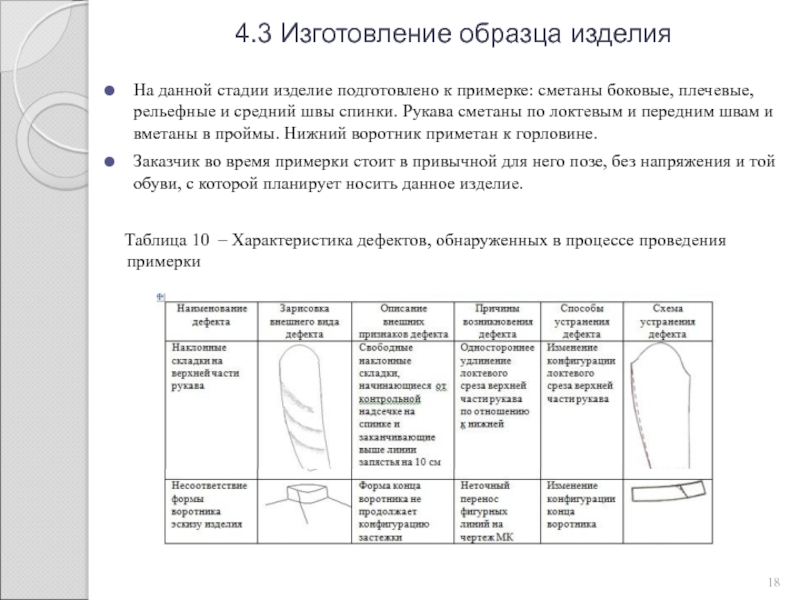

Слайд 184.3 Изготовление образца изделия
На данной стадии изделие подготовлено к примерке:

сметаны боковые, плечевые, рельефные и средний швы спинки. Рукава сметаны

по локтевым и передним швам и вметаны в проймы. Нижний воротник приметан к горловине.
Заказчик во время примерки стоит в привычной для него позе, без напряжения и той обуви, с которой планирует носить данное изделие.

Таблица 10 – Характеристика дефектов, обнаруженных в процессе проведения примерки

4.3 Изготовление образца изделия На данной стадии изделие подготовлено к примерке: сметаны боковые, плечевые, рельефные и средний

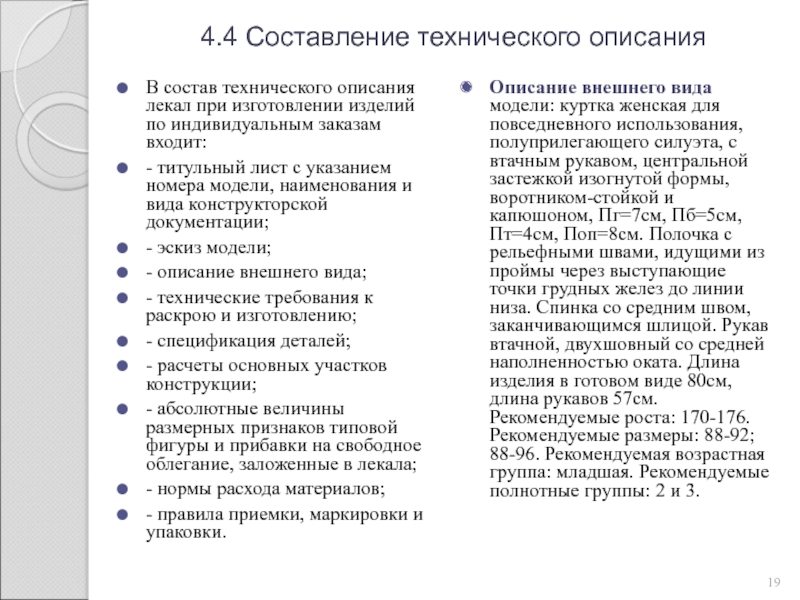

Слайд 194.4 Составление технического описания
В состав технического описания лекал при изготовлении

изделий по индивидуальным заказам входит:
- титульный лист с указанием номера

модели, наименования и вида конструкторской документации;
- эскиз модели;
- описание внешнего вида;
- технические требования к раскрою и изготовлению;
- спецификация деталей;
- расчеты основных участков конструкции;
- абсолютные величины размерных признаков типовой фигуры и прибавки на свободное облегание, заложенные в лекала;
- нормы расхода материалов;
- правила приемки, маркировки и упаковки.

Описание внешнего вида модели: куртка женская для повседневного использования, полуприлегающего силуэта, с втачным рукавом, центральной застежкой изогнутой формы, воротником-стойкой и капюшоном, Пг=7см, Пб=5см, Пт=4см, Поп=8см. Полочка с рельефными швами, идущими из проймы через выступающие точки грудных желез до линии низа. Спинка со средним швом, заканчивающимся шлицой. Рукав втачной, двухшовный со средней наполненностью оката. Длина изделия в готовом виде 80см, длина рукавов 57см. Рекомендуемые роста: 170-176. Рекомендуемые размеры: 88-92; 88-96. Рекомендуемая возрастная группа: младшая. Рекомендуемые полнотные группы: 2 и 3.

4.4 Составление технического описания В состав технического описания лекал при изготовлении изделий по индивидуальным заказам входит:- титульный

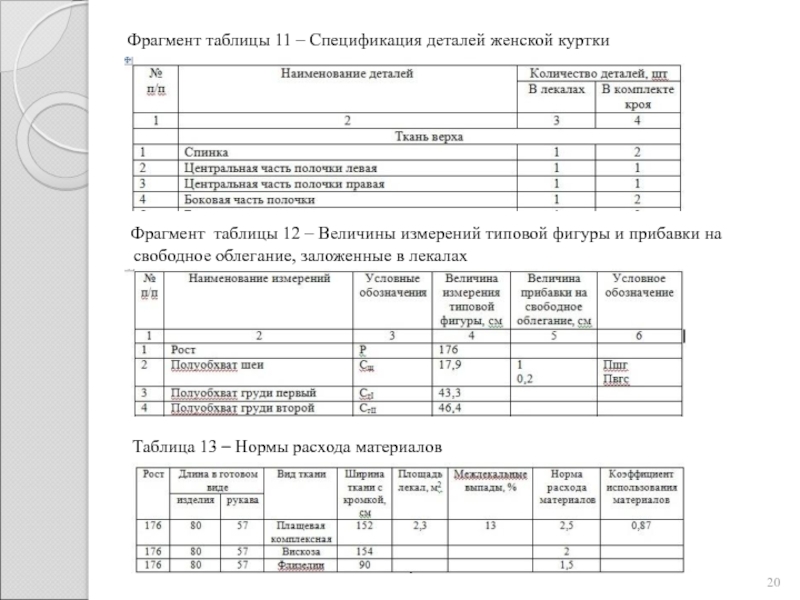

Слайд 20Фрагмент таблицы 11 – Спецификация деталей женской куртки

Фрагмент таблицы 12 – Величины измерений типовой фигуры и прибавки

на свободное облегание, заложенные в лекалах

Таблица 13 – Нормы расхода материалов

Фрагмент таблицы 11 – Спецификация деталей женской куртки   Фрагмент таблицы 12 – Величины измерений типовой

Слайд 21Упаковка
Для упаковывания изделий по ГОСТ 10581-91 применяют потребительскую тару, бумагу,

специализированные контейнеры. К потребительской таре относят: пакет из полиэтиленовой пленки,

коробку с крышкой и пачку с клапанами из картона.
Порядок складывания изделий: куртку укладывают спинкой вниз, рукава расправляют и укладывают на полочку вдоль изделия.

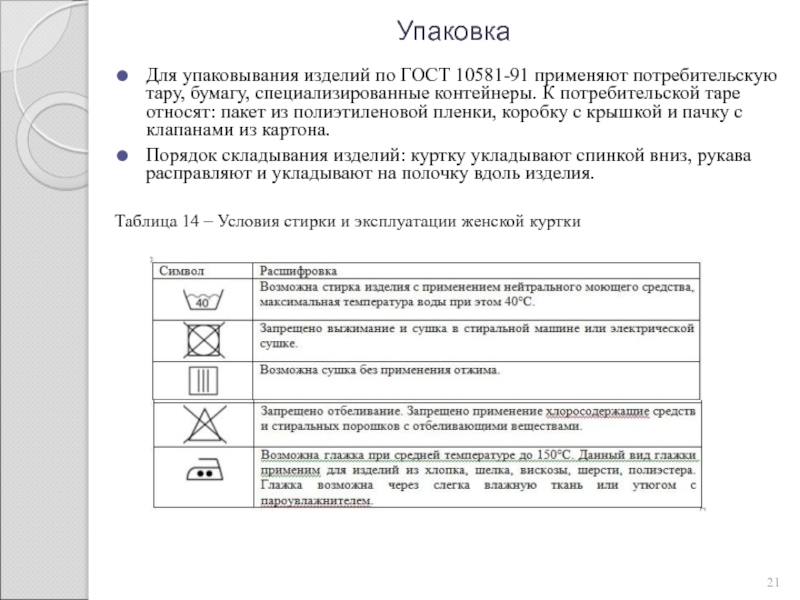

Таблица 14 – Условия стирки и эксплуатации женской куртки

Упаковка Для упаковывания изделий по ГОСТ 10581-91 применяют потребительскую тару, бумагу, специализированные контейнеры. К потребительской таре относят:

Слайд 22Выводы

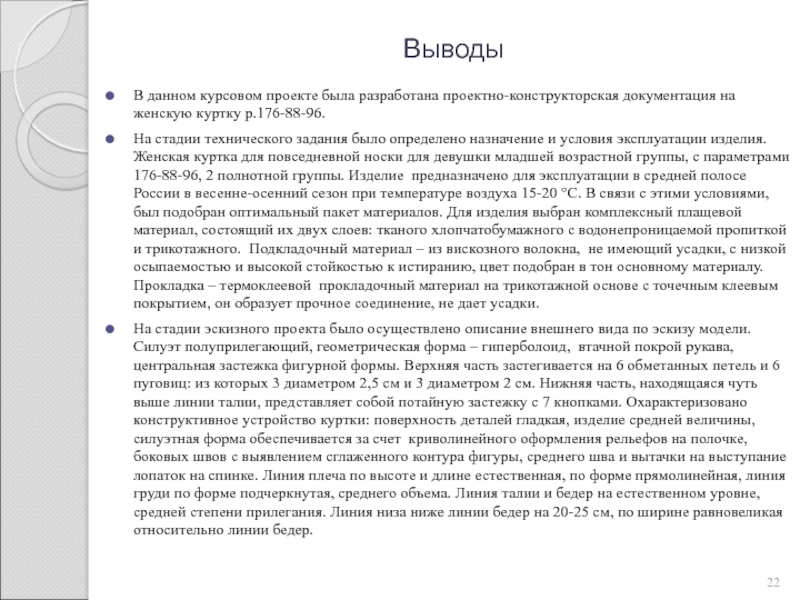

В данном курсовом проекте была разработана проектно-конструкторская документация на женскую

куртку р.176-88-96.
На стадии технического задания было определено назначение и условия

эксплуатации изделия. Женская куртка для повседневной носки для девушки младшей возрастной группы, с параметрами 176-88-96, 2 полнотной группы. Изделие предназначено для эксплуатации в средней полосе России в весенне-осенний сезон при температуре воздуха 15-20 °С. В связи с этими условиями, был подобран оптимальный пакет материалов. Для изделия выбран комплексный плащевой материал, состоящий их двух слоев: тканого хлопчатобумажного с водонепроницаемой пропиткой и трикотажного. Подкладочный материал – из вискозного волокна, не имеющий усадки, с низкой осыпаемостью и высокой стойкостью к истиранию, цвет подобран в тон основному материалу. Прокладка – термоклеевой прокладочный материал на трикотажной основе с точечным клеевым покрытием, он образует прочное соединение, не дает усадки.
На стадии эскизного проекта было осуществлено описание внешнего вида по эскизу модели. Силуэт полуприлегающий, геометрическая форма – гиперболоид, втачной покрой рукава, центральная застежка фигурной формы. Верхняя часть застегивается на 6 обметанных петель и 6 пуговиц: из которых 3 диаметром 2,5 см и 3 диаметром 2 см. Нижняя часть, находящаяся чуть выше линии талии, представляет собой потайную застежку с 7 кнопками. Охарактеризовано конструктивное устройство куртки: поверхность деталей гладкая, изделие средней величины, силуэтная форма обеспечивается за счет криволинейного оформления рельефов на полочке, боковых швов с выявлением сглаженного контура фигуры, среднего шва и вытачки на выступание лопаток на спинке. Линия плеча по высоте и длине естественная, по форме прямолинейная, линия груди по форме подчеркнутая, среднего объема. Линия талии и бедер на естественном уровне, средней степени прилегания. Линия низа ниже линии бедер на 20-25 см, по ширине равновеликая относительно линии бедер.
Выводы В данном курсовом проекте была разработана проектно-конструкторская документация на женскую куртку р.176-88-96.На стадии технического задания было

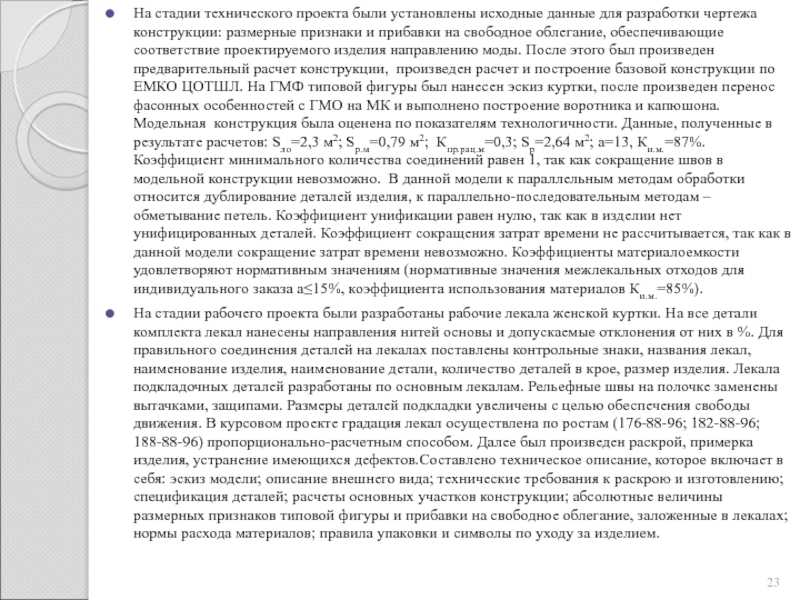

Слайд 23На стадии технического проекта были установлены исходные данные для разработки

чертежа конструкции: размерные признаки и прибавки на свободное облегание, обеспечивающие

соответствие проектируемого изделия направлению моды. После этого был произведен предварительный расчет конструкции, произведен расчет и построение базовой конструкции по ЕМКО ЦОТШЛ. На ГМФ типовой фигуры был нанесен эскиз куртки, после произведен перенос фасонных особенностей с ГМО на МК и выполнено построение воротника и капюшона. Модельная конструкция была оценена по показателям технологичности. Данные, полученные в результате расчетов: Sло=2,3 м2; Sр.м=0,79 м2; Кпр.рац.м=0,3; Sр=2,64 м2; а=13, Ки.м.=87%. Коэффициент минимального количества соединений равен 1, так как сокращение швов в модельной конструкции невозможно. В данной модели к параллельным методам обработки относится дублирование деталей изделия, к параллельно-последовательным методам – обметывание петель. Коэффициент унификации равен нулю, так как в изделии нет унифицированных деталей. Коэффициент сокращения затрат времени не рассчитывается, так как в данной модели сокращение затрат времени невозможно. Коэффициенты материалоемкости удовлетворяют нормативным значениям (нормативные значения межлекальных отходов для индивидуального заказа а≤15%, коэффициента использования материалов Ки.м.=85%).
На стадии рабочего проекта были разработаны рабочие лекала женской куртки. На все детали комплекта лекал нанесены направления нитей основы и допускаемые отклонения от них в %. Для правильного соединения деталей на лекалах поставлены контрольные знаки, названия лекал, наименование изделия, наименование детали, количество деталей в крое, размер изделия. Лекала подкладочных деталей разработаны по основным лекалам. Рельефные швы на полочке заменены вытачками, защипами. Размеры деталей подкладки увеличены с целью обеспечения свободы движения. В курсовом проекте градация лекал осуществлена по ростам (176-88-96; 182-88-96; 188-88-96) пропорционально-расчетным способом. Далее был произведен раскрой, примерка изделия, устранение имеющихся дефектов.Составлено техническое описание, которое включает в себя: эскиз модели; описание внешнего вида; технические требования к раскрою и изготовлению; спецификация деталей; расчеты основных участков конструкции; абсолютные величины размерных признаков типовой фигуры и прибавки на свободное облегание, заложенные в лекалах; нормы расхода материалов; правила упаковки и символы по уходу за изделием.

На стадии технического проекта были установлены исходные данные для разработки чертежа конструкции: размерные признаки и прибавки на
