синусоидального тока трансформирование можно осуществить тремя однофазными трансформаторами, работающими как

один агрегат и объединенными в так называемую трансформаторную группу, либо одним трехфазным трансформатором

Варианты соединения обмоток трехфазного трансформатора

электроника Лекция 8
Выводы обмоток трехфазного трансформатора имеют следующие обозначения:

А,В,С – начала обмоток высшего напряжения
Х,Y,Z – концы обмоток высшего напряжения
а,в,с – начала обмоток низшего напряжения
х,у,z – концы этих обмоток.

В трехфазных цепях обмотки могут соединяться в звезду (Y) или треугольник (Δ). Причем соединения обмоток высшего и низшего напряжений является независимыми и обозначается в виде дроби. Например Y/Δ, это означает, что обмотки высшего напряжения соединены в звезду, а обмотки низшего в треугольник

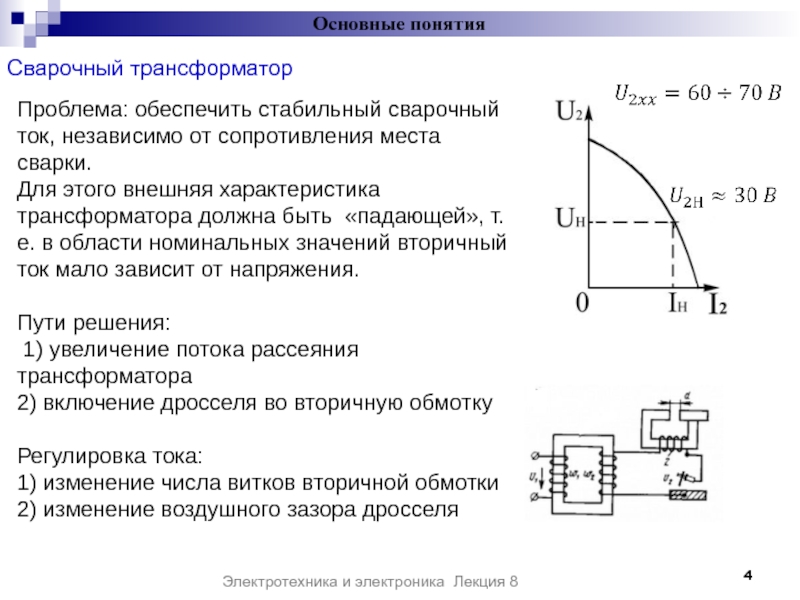

сварочный ток, независимо от сопротивления места сварки.
Для этого внешняя характеристика

трансформатора должна быть «падающей», т.е. в области номинальных значений вторичный ток мало зависит от напряжения.

Пути решения:
1) увеличение потока рассеяния трансформатора
2) включение дросселя во вторичную обмотку

Регулировка тока:
1) изменение числа витков вторичной обмотки
2) изменение воздушного зазора дросселя

меньше, так как первичный и вторичный токи текут в разных

направлениях
возможность плавной регулировки (ЛАТР)
Недостатки
гальваническая связь между обмотками
возможность перенапряжения в обмотке низшего напряжения

ЛАТР

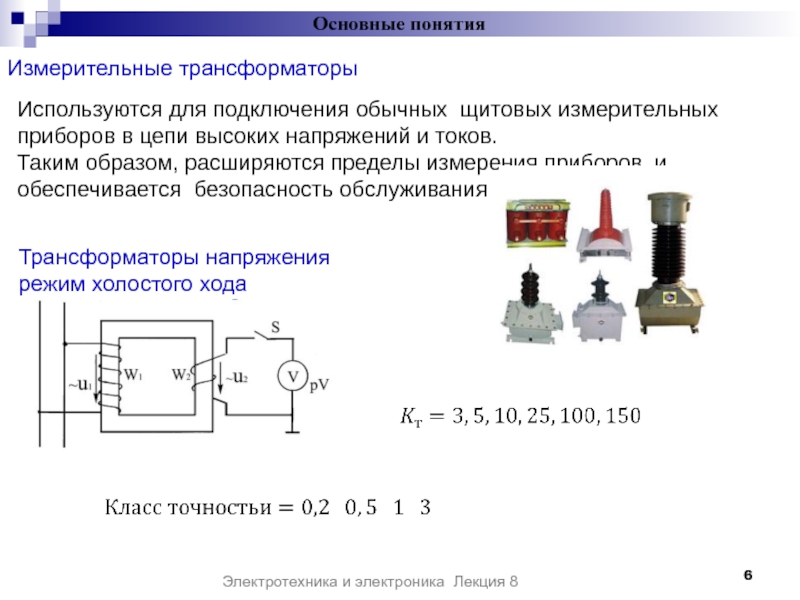

обычных щитовых измерительных приборов в цепи высоких напряжений и токов.

Таким образом, расширяются пределы измерения приборов, и обеспечивается безопасность обслуживания

Трансформаторы напряжения
режим холостого хода

короткого замыкания
Измерительные клещи

зажигания бензиновых двигателей
W1=300 витков, W2=21000 витков
R1≈3,2 Ом, R2≈6100 Ом
коэффициент трансформации

n=70.
За счет самоиндукции и взаимоиндукции максимальные значения ЭДС Е1m≈200 В, Е2m≈14 кВ.
