Слайд 1Модемы

Модемы

Слайд 2Стандартов
На конструкцию модемов нет.

СтандартовНа конструкцию модемов нет.

Слайд 3поэтому
в отличных по конструкции модемах одни и те же методы

и протоколы реализованы различными способами.

поэтомув отличных по конструкции модемах одни и те же методы и протоколы реализованы различными способами.

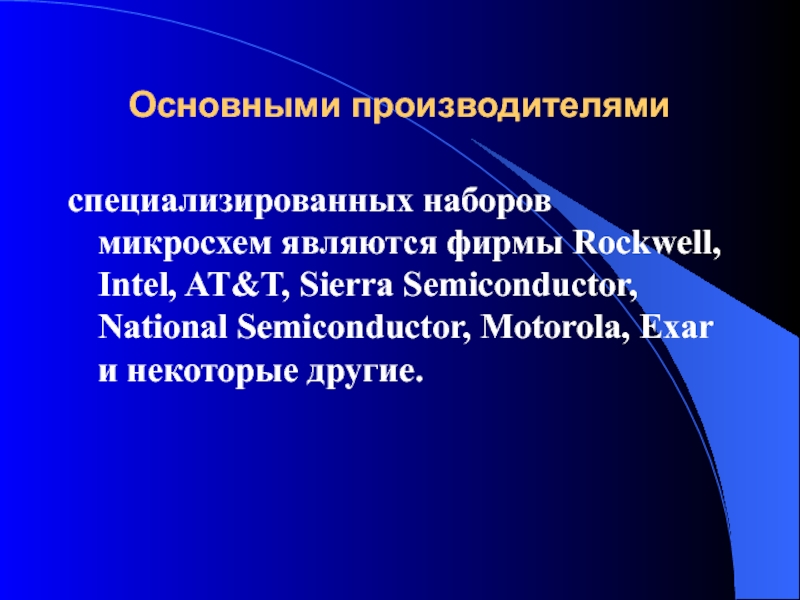

Слайд 4Основными производителями
специализированных наборов микросхем являются фирмы Rockwell, Intel, AT&T, Sierra

Semiconductor, National Semiconductor, Motorola, Exar и некоторые другие.

Основными производителямиспециализированных наборов микросхем являются фирмы Rockwell, Intel, AT&T, Sierra Semiconductor, National Semiconductor, Motorola, Exar и некоторые

Слайд 5Ряд компаний

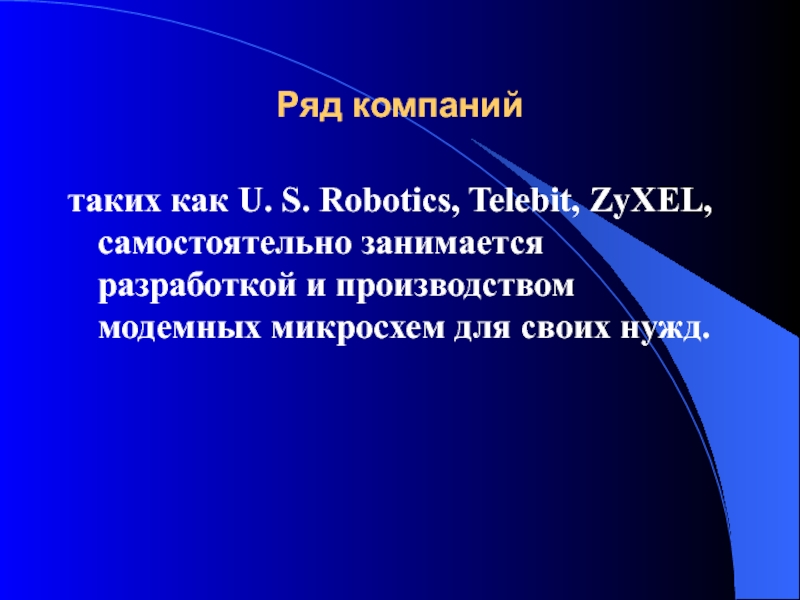

таких как U. S. Robotics, Telebit, ZyXEL, самостоятельно занимается

разработкой и производством модемных микросхем для своих нужд.

Ряд компанийтаких как U. S. Robotics, Telebit, ZyXEL, самостоятельно занимается разработкой и производством модемных микросхем для своих

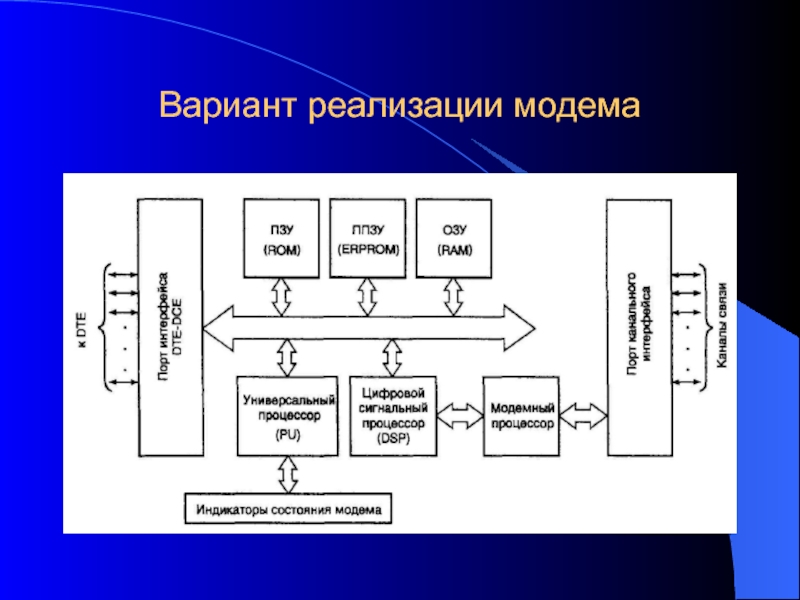

Слайд 6Вариант реализации модема

Вариант реализации модема

Слайд 7Модем состоит из

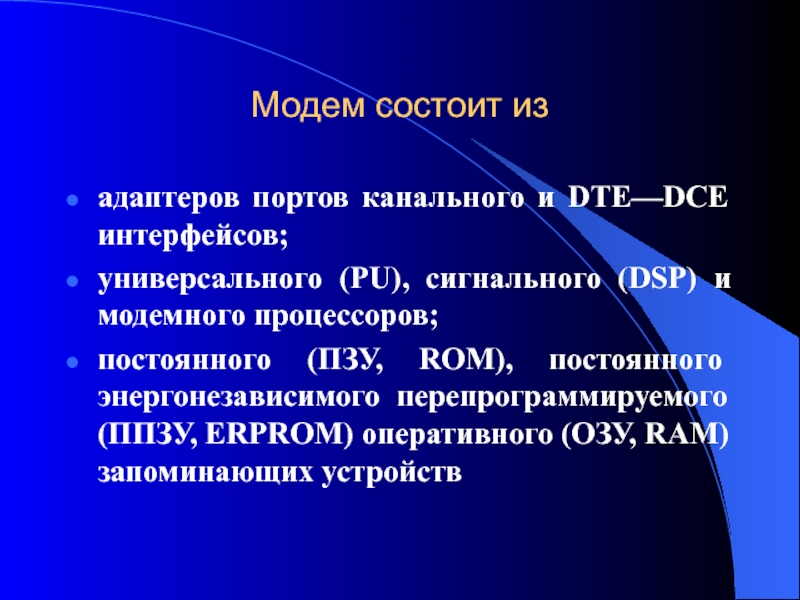

адаптеров портов канального и DTE—DCE интерфейсов;
универсального (PU),

сигнального (DSP) и модемного процессоров;
постоянного (ПЗУ, ROM), постоянного энергонезависимого

перепрограммируемого (ППЗУ, ERPROM) оперативного (ОЗУ, RAM) запоминающих устройств
Модем состоит изадаптеров портов канального и DTE—DCE интерфейсов; универсального (PU), сигнального (DSP) и модемного процессоров; постоянного (ПЗУ,

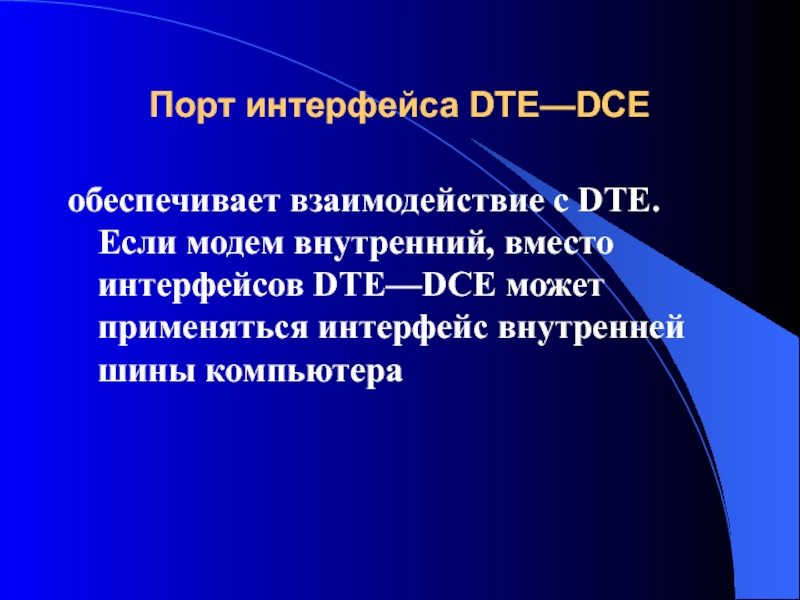

Слайд 8Порт интерфейса DTE—DCE
обеспечивает взаимодействие с DTE. Если модем внутренний, вместо

интерфейсов DTE—DCE может применяться интерфейс внутренней шины компьютера

Порт интерфейса DTE—DCEобеспечивает взаимодействие с DTE. Если модем внутренний, вместо интерфейсов DTE—DCE может применяться интерфейс внутренней шины

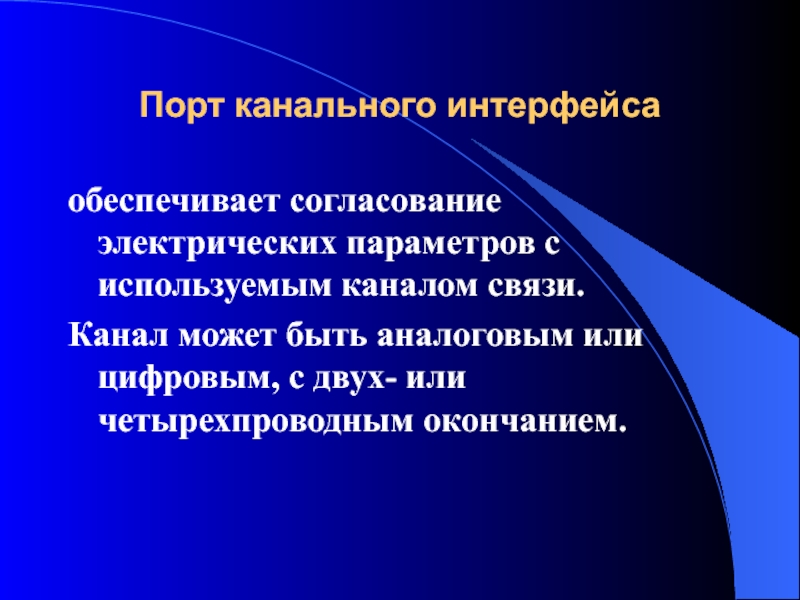

Слайд 9Порт канального интерфейса
обеспечивает согласование электрических параметров с используемым каналом связи.


Канал может быть аналоговым или цифровым, с двух- или четырехпроводным

окончанием.
Порт канального интерфейсаобеспечивает согласование электрических параметров с используемым каналом связи. Канал может быть аналоговым или цифровым, с

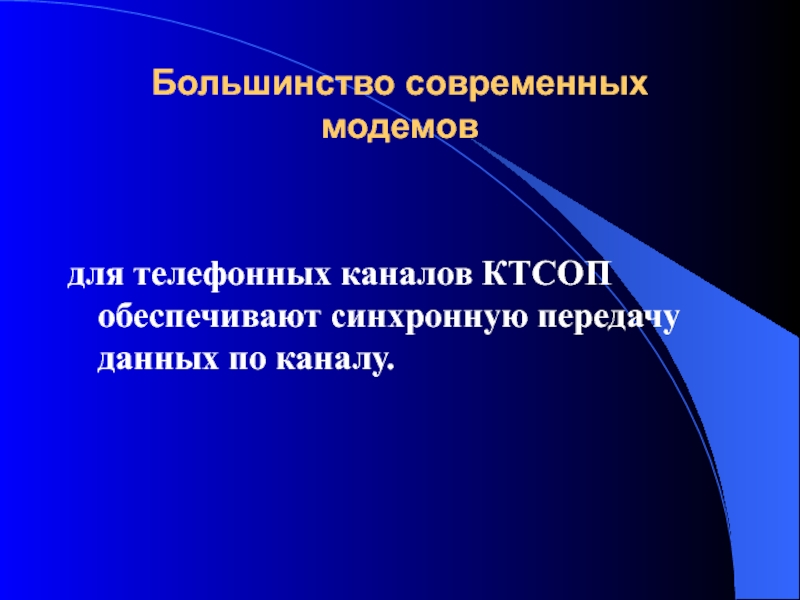

Слайд 10Большинство современных модемов
для телефонных каналов КТСОП обеспечивают синхронную передачу данных

по каналу.

Большинство современных модемовдля телефонных каналов КТСОП обеспечивают синхронную передачу данных по каналу.

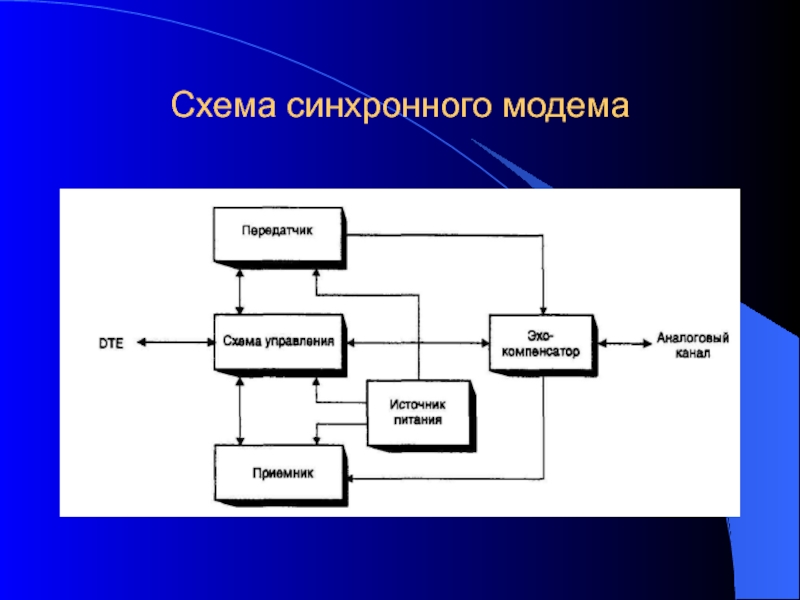

Слайд 11Схема синхронного модема

Схема синхронного модема

Слайд 12Передатчик синхронного модема

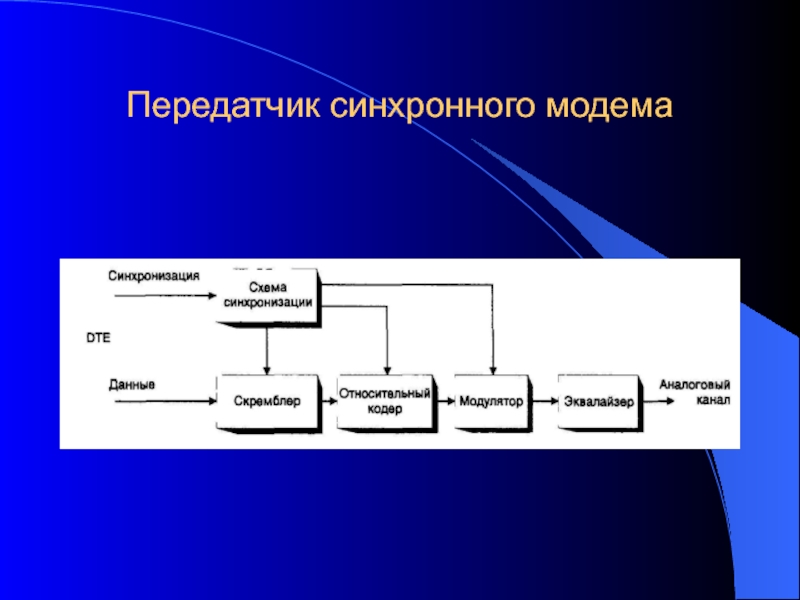

Передатчик синхронного модема

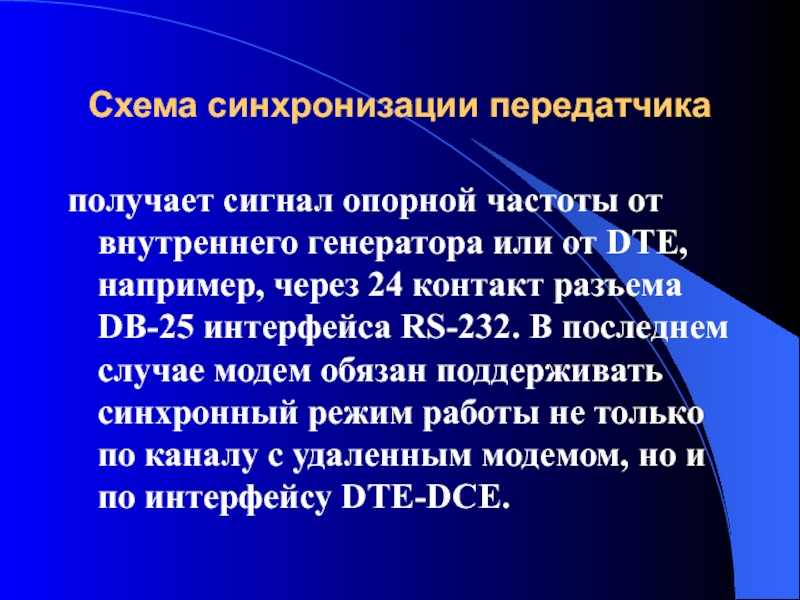

Слайд 13Схема синхронизации передатчика
получает сигнал опорной частоты от внутреннего генератора или

от DTE, например, через 24 контакт разъема DB-25 интерфейса RS-232.

В последнем случае модем обязан поддерживать синхронный режим работы не только по каналу с удаленным модемом, но и по интерфейсу DTE-DCE.
Схема синхронизации передатчикаполучает сигнал опорной частоты от внутреннего генератора или от DTE, например, через 24 контакт разъема

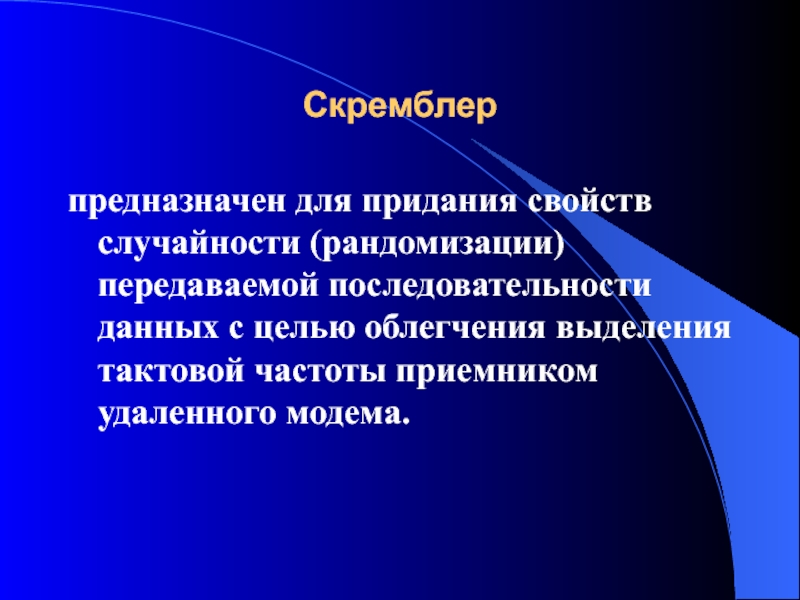

Слайд 14Скремблер
предназначен для придания свойств случайности (рандомизации) передаваемой последовательности данных с

целью облегчения выделения тактовой частоты приемником удаленного модема.

Скремблерпредназначен для придания свойств случайности (рандомизации) передаваемой последовательности данных с целью облегчения выделения тактовой частоты приемником удаленного

Слайд 15Приемник модема

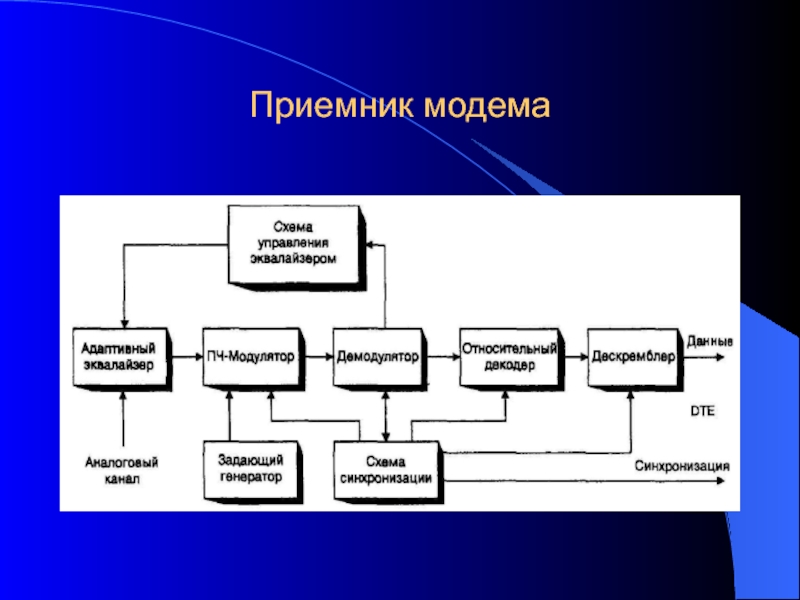

Приемник модема

Слайд 16Модулятор приемника
совместно с задающим генератором позволяют перенести спектр принимаемого сигнала

(300—3400 Гц) в область более высоких частот.
Это делается для

облегчения операций фильтрации и демодуляции.
Модулятор приемникасовместно с задающим генератором позволяют перенести спектр принимаемого сигнала (300—3400 Гц) в область более высоких частот.

Слайд 17Относительный декодер и дескремблер
выполняют операции, обратные выполняемым в передатчике.

Относительный декодер и дескремблервыполняют операции, обратные выполняемым в передатчике.

Слайд 18Схема синхронизации
выделяет тактовую частоту из принимаемого сигнала и подает его

на другие узлы приемника.

Схема синхронизациивыделяет тактовую частоту из принимаемого сигнала и подает его на другие узлы приемника.

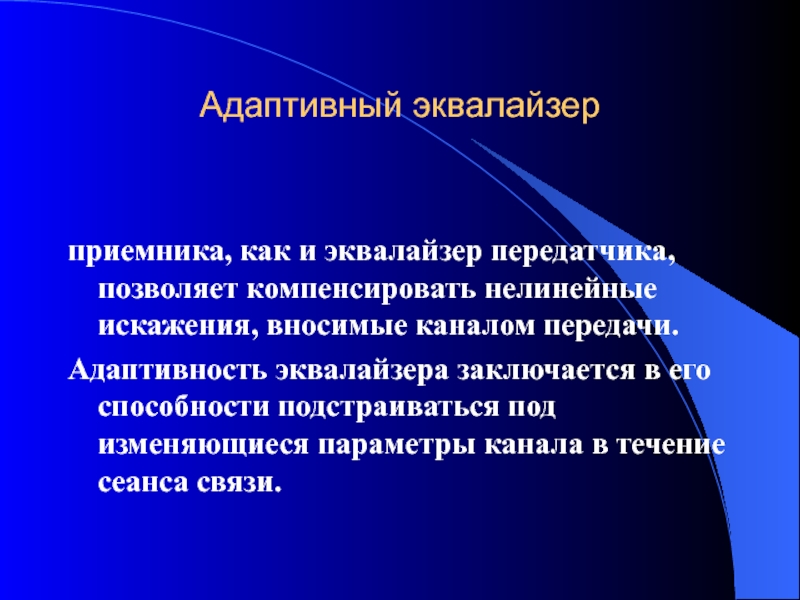

Слайд 19Адаптивный эквалайзер
приемника, как и эквалайзер передатчика, позволяет компенсировать нелинейные искажения,

вносимые каналом передачи.
Адаптивность эквалайзера заключается в его способности подстраиваться

под изменяющиеся параметры канала в течение сеанса связи.
Адаптивный эквалайзерприемника, как и эквалайзер передатчика, позволяет компенсировать нелинейные искажения, вносимые каналом передачи. Адаптивность эквалайзера заключается в

Слайд 20Адаптивный эквалайзер

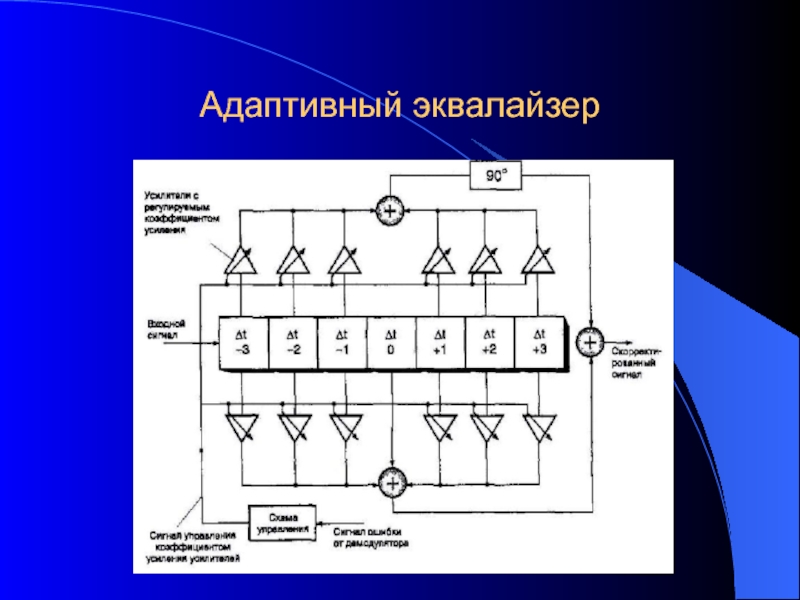

Адаптивный эквалайзер

Слайд 21Скремблирование

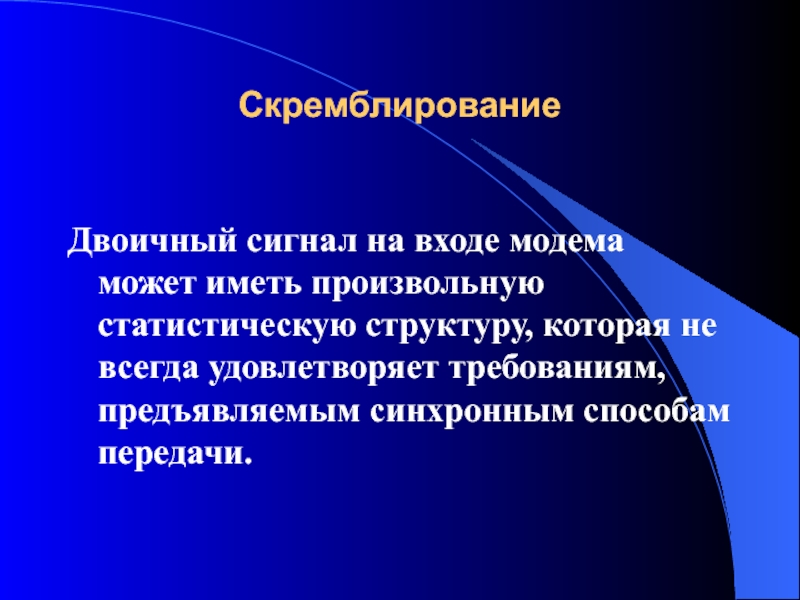

Двоичный сигнал на входе модема может иметь произвольную статистическую структуру,

которая не всегда удовлетворяет требованиям, предъявляемым синхронным способам передачи.

СкремблированиеДвоичный сигнал на входе модема может иметь произвольную статистическую структуру, которая не всегда удовлетворяет требованиям, предъявляемым синхронным

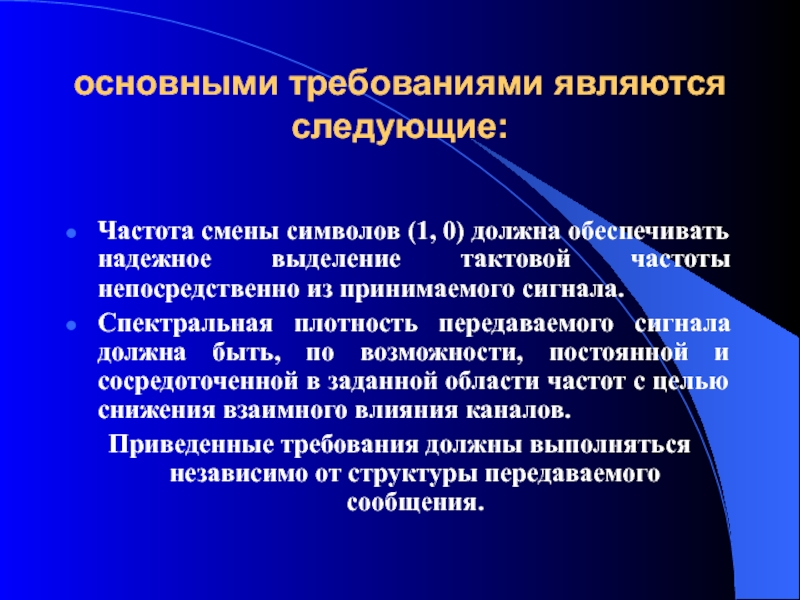

Слайд 22основными требованиями являются следующие:

Частота смены символов (1, 0) должна обеспечивать

надежное выделение тактовой частоты непосредственно из принимаемого сигнала.
Спектральная плотность

передаваемого сигнала должна быть, по возможности, постоянной и сосредоточенной в заданной области частот с целью снижения взаимного влияния каналов.
Приведенные требования должны выполняться независимо от структуры передаваемого сообщения.
основными требованиями являются следующие:Частота смены символов (1, 0) должна обеспечивать надежное выделение тактовой частоты непосредственно из принимаемого

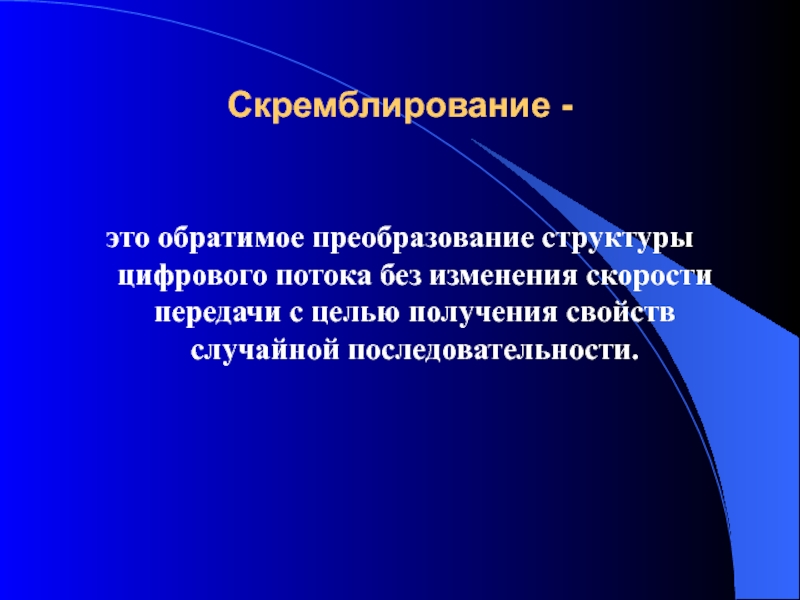

Слайд 23Скремблирование -
это обратимое преобразование структуры цифрового потока без изменения скорости

передачи с целью получения свойств случайной последовательности.

Скремблирование -это обратимое преобразование структуры цифрового потока без изменения скорости передачи с целью получения свойств случайной последовательности.

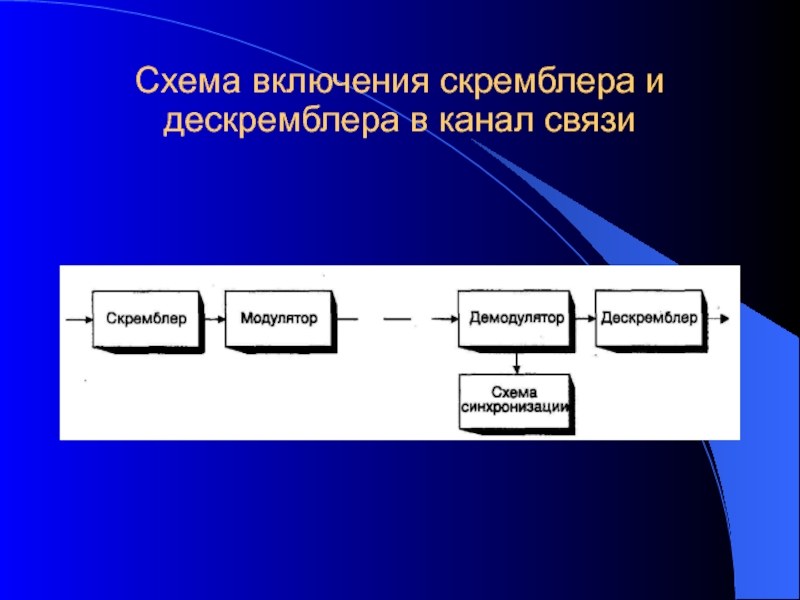

Слайд 24Схема включения скремблера и дескремблера в канал связи

Схема включения скремблера и дескремблера в канал связи

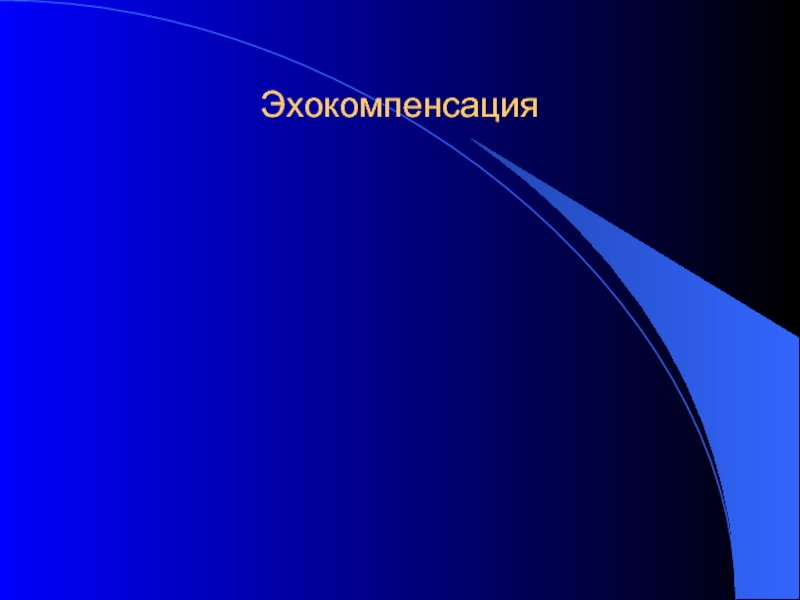

Слайд 25Эхокомпенсация

Эхокомпенсация

Слайд 26В отличие от выделенных
четырехпроводных каналов, характерной особенностью телефонного канала КТСОП

является наличие участков перехода двухпроводной части канала в четырехпроводную.

В отличие от выделенныхчетырехпроводных каналов, характерной особенностью телефонного канала КТСОП является наличие участков перехода двухпроводной части канала

Слайд 27Переход

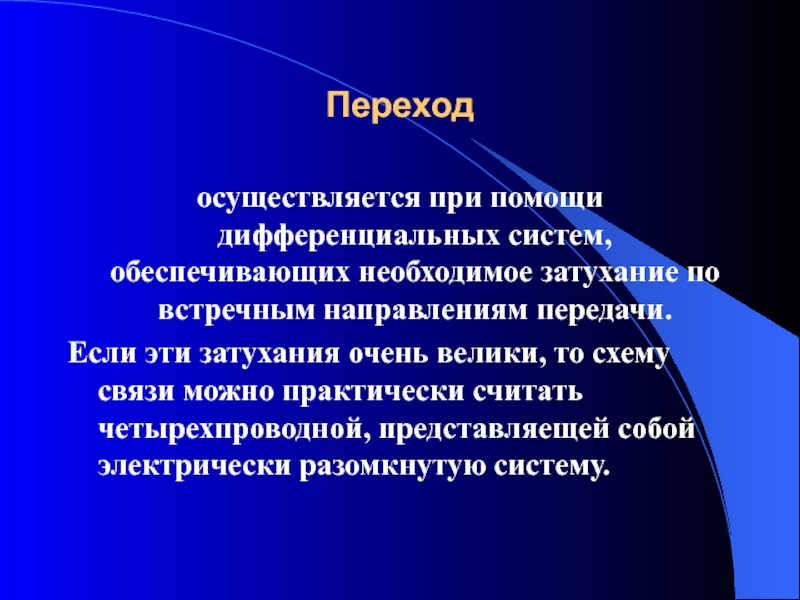

осуществляется при помощи дифференциальных систем, обеспечивающих необходимое затухание по встречным

направлениям передачи.
Если эти затухания очень велики, то схему связи

можно практически считать четырехпроводной, представляещей собой электрически разомкнутую систему.
Переходосуществляется при помощи дифференциальных систем, обеспечивающих необходимое затухание по встречным направлениям передачи. Если эти затухания очень велики,

Слайд 28Схема телефонных каналов с четырехпроводным (а) и двухпроводным окончанием (б)

с путями прохождения эхо-сигналов (1, 2, 3)

Схема телефонных каналов с четырехпроводным (а) и двухпроводным окончанием (б) с путями прохождения эхо-сигналов (1, 2, 3)

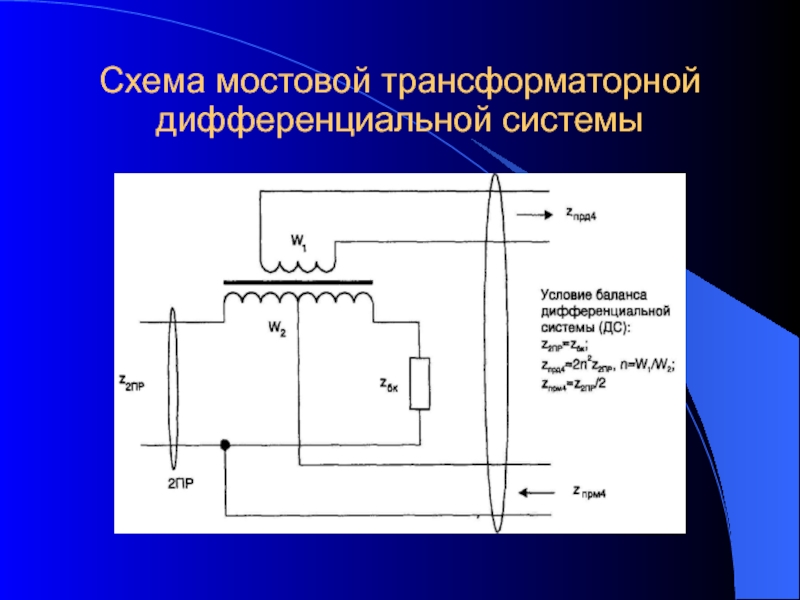

Слайд 29Схема мостовой трансформаторной дифференциальной системы

Схема мостовой трансформаторной дифференциальной системы

Слайд 30обеспечить точный баланс
не так просто, как может показаться на первый

взгляд.
Причиной этому является как изменения комплексных сопротивлений двух- (z2пр)

и четырехпроводных (zпрд4 и zпрм4) линий, так и их несоответствие номинальным значениям.
обеспечить точный балансне так просто, как может показаться на первый взгляд. Причиной этому является как изменения комплексных

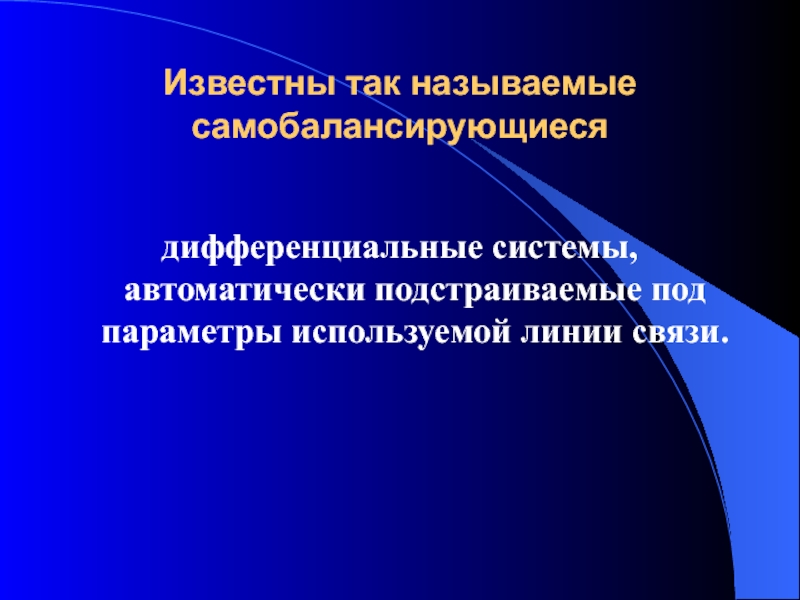

Слайд 31Известны так называемые самобалансирующиеся
дифференциальные системы, автоматически подстраиваемые под параметры используемой

линии связи.

Известны так называемые самобалансирующиесядифференциальные системы, автоматически подстраиваемые под параметры используемой линии связи.

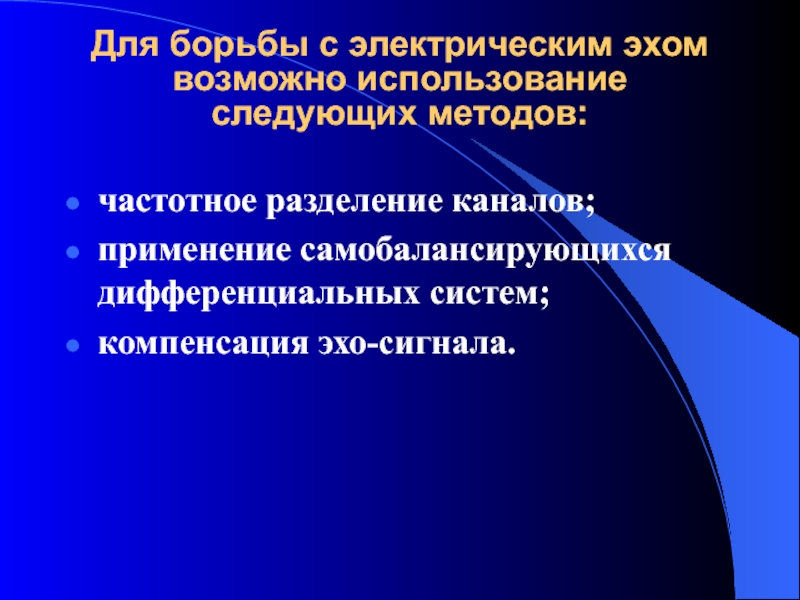

Слайд 32Для борьбы с электрическим эхом возможно использование следующих методов:
частотное

разделение каналов;
применение самобалансирующихся дифференциальных систем;
компенсация эхо-сигнала.

Для борьбы с электрическим эхом возможно использование следующих методов:  частотное разделение каналов; применение самобалансирующихся дифференциальных систем;

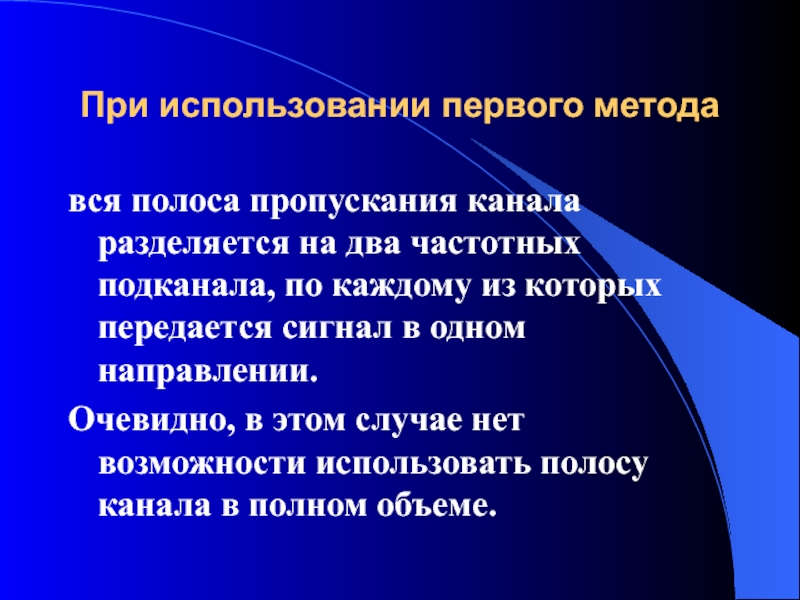

Слайд 33При использовании первого метода
вся полоса пропускания канала разделяется на два

частотных подканала, по каждому из которых передается сигнал в одном

направлении.
Очевидно, в этом случае нет возможности использовать полосу канала в полном объеме.
При использовании первого методався полоса пропускания канала разделяется на два частотных подканала, по каждому из которых передается

Слайд 34Более того,
для исключения проникновения боковых гармоник между подканалами приходится вводить

защитный частотный интервал.
В результате этого подканалы займут меньше половины

полной полосы пропускания канала.
Более того,для исключения проникновения боковых гармоник между подканалами приходится вводить защитный частотный интервал. В результате этого подканалы

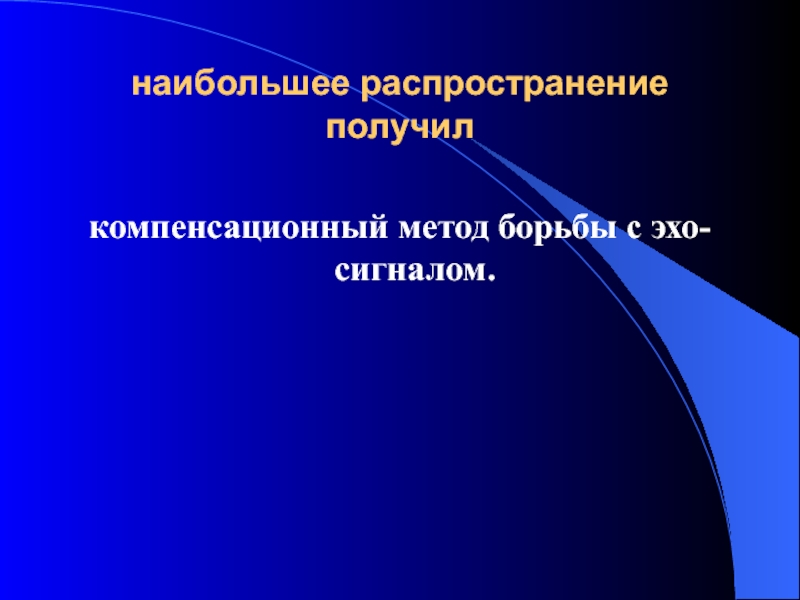

Слайд 35наибольшее распространение получил
компенсационный метод борьбы с эхо-сигналом.

наибольшее распространение получилкомпенсационный метод борьбы с эхо-сигналом.

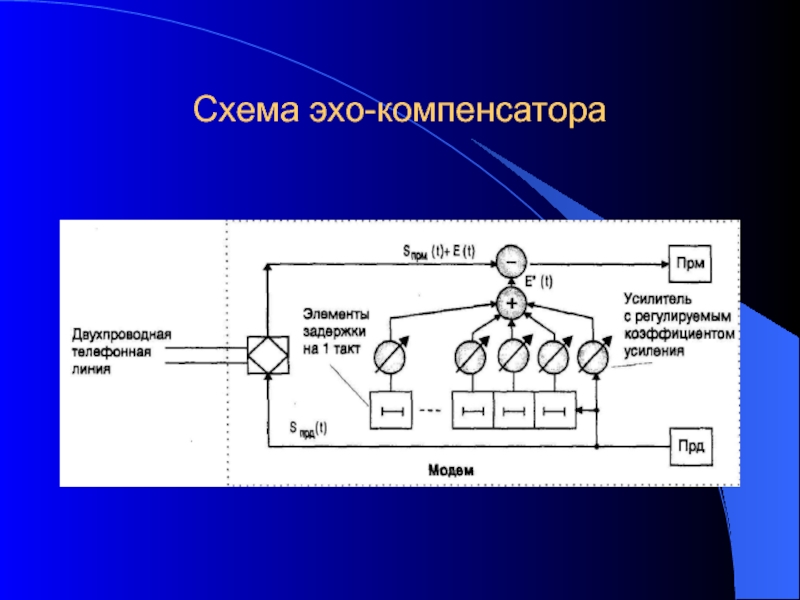

Слайд 36Схема эхо-компенсатора

Схема эхо-компенсатора

Слайд 37Суть метода

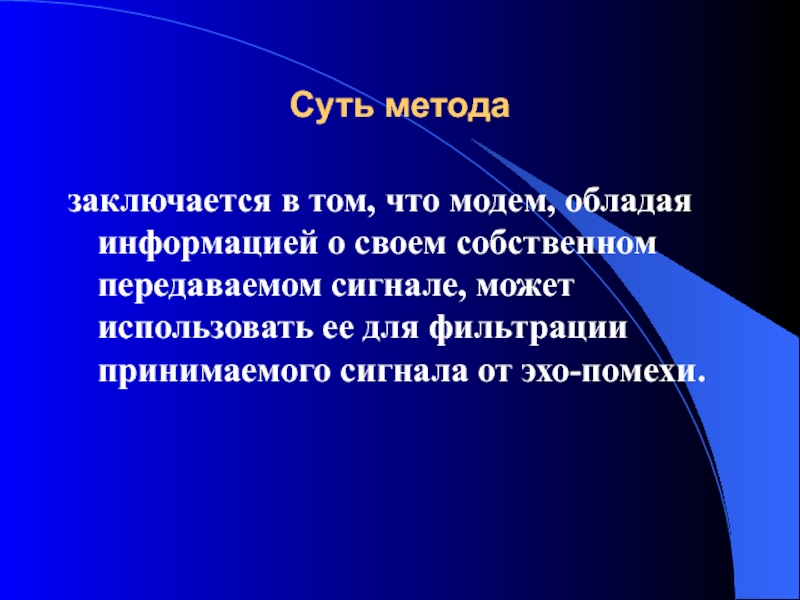

заключается в том, что модем, обладая информацией о своем

собственном передаваемом сигнале, может использовать ее для фильтрации принимаемого сигнала

от эхо-помехи.
Суть методазаключается в том, что модем, обладая информацией о своем собственном передаваемом сигнале, может использовать ее для

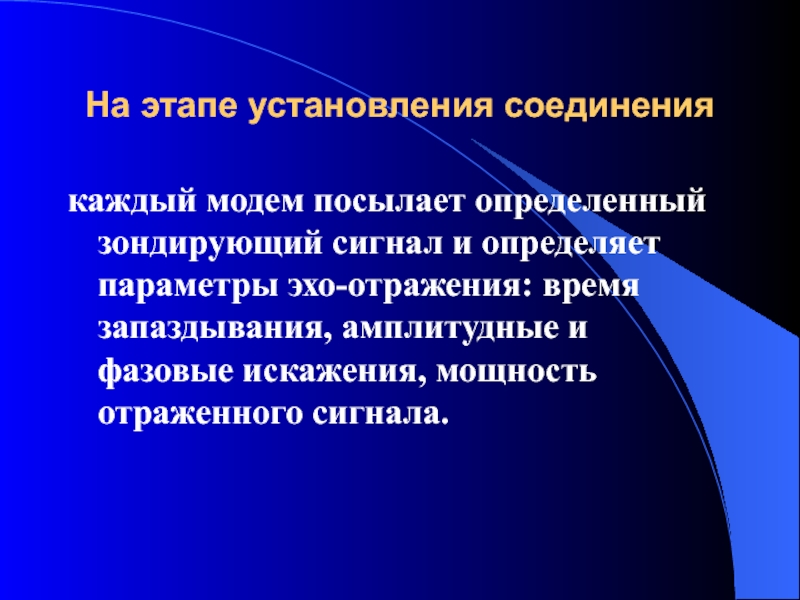

Слайд 38На этапе установления соединения
каждый модем посылает определенный зондирующий сигнал и

определяет параметры эхо-отражения: время запаздывания, амплитудные и фазовые искажения, мощность

отраженного сигнала.
На этапе установления соединениякаждый модем посылает определенный зондирующий сигнал и определяет параметры эхо-отражения: время запаздывания, амплитудные и

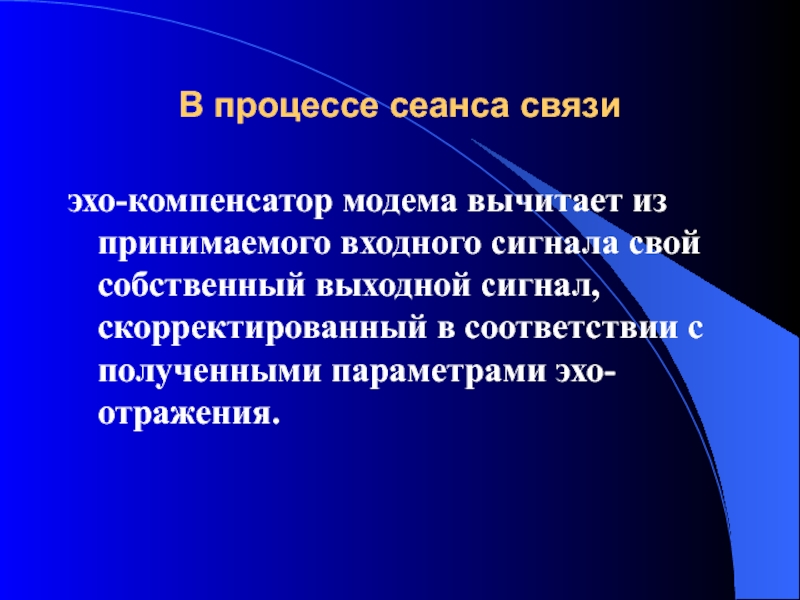

Слайд 39В процессе сеанса связи
эхо-компенсатор модема вычитает из принимаемого входного сигнала

свой собственный выходной сигнал, скорректированный в соответствии с полученными параметрами

эхо-отражения.
В процессе сеанса связиэхо-компенсатор модема вычитает из принимаемого входного сигнала свой собственный выходной сигнал, скорректированный в соответствии

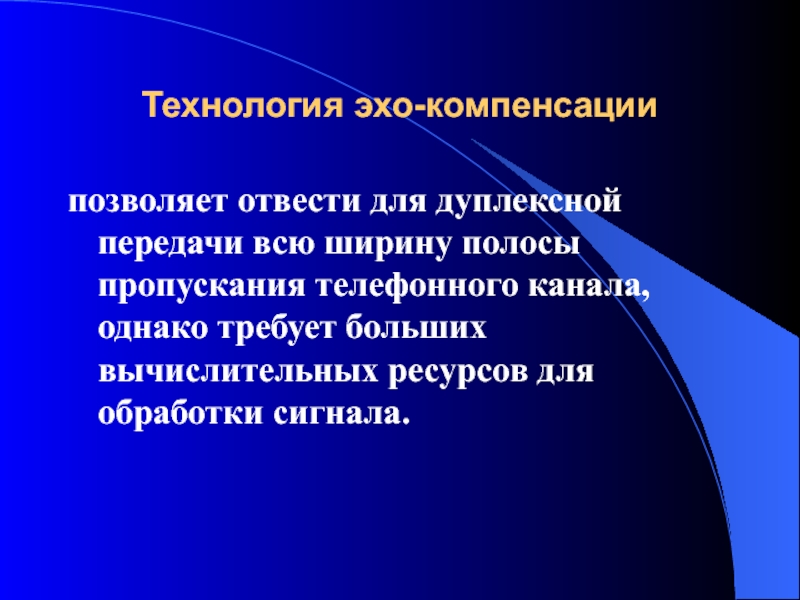

Слайд 40Технология эхо-компенсации
позволяет отвести для дуплексной передачи всю ширину полосы пропускания

телефонного канала, однако требует больших вычислительных ресурсов для обработки сигнала.

Технология эхо-компенсациипозволяет отвести для дуплексной передачи всю ширину полосы пропускания телефонного канала, однако требует больших вычислительных ресурсов

Слайд 41Блок-схема внешнего модема

Блок-схема внешнего модема

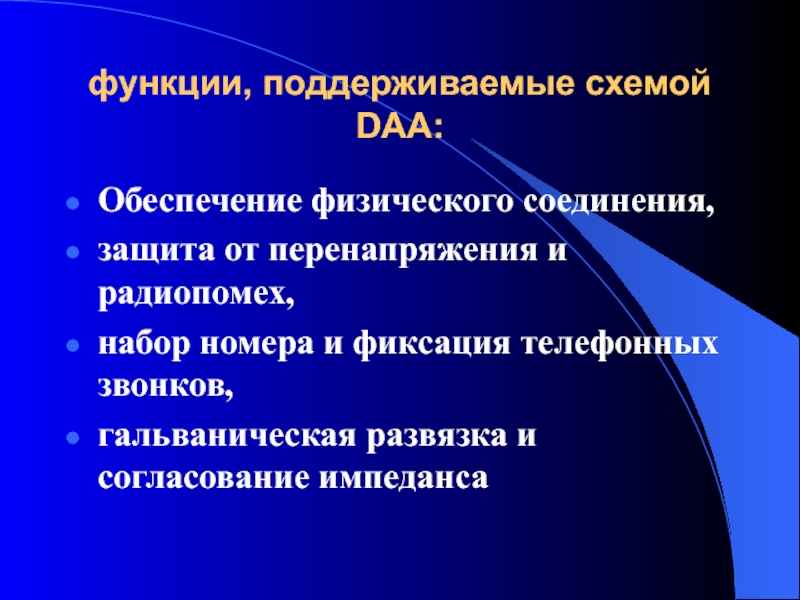

Слайд 42функции, поддерживаемые схемой DАА:
Обеспечение физического соединения,
защита от перенапряжения и

радиопомех,
набор номера и фиксация телефонных звонков,
гальваническая развязка и

согласование импеданса
функции, поддерживаемые схемой DАА:Обеспечение физического соединения, защита от перенапряжения и радиопомех, набор номера и фиксация телефонных звонков,

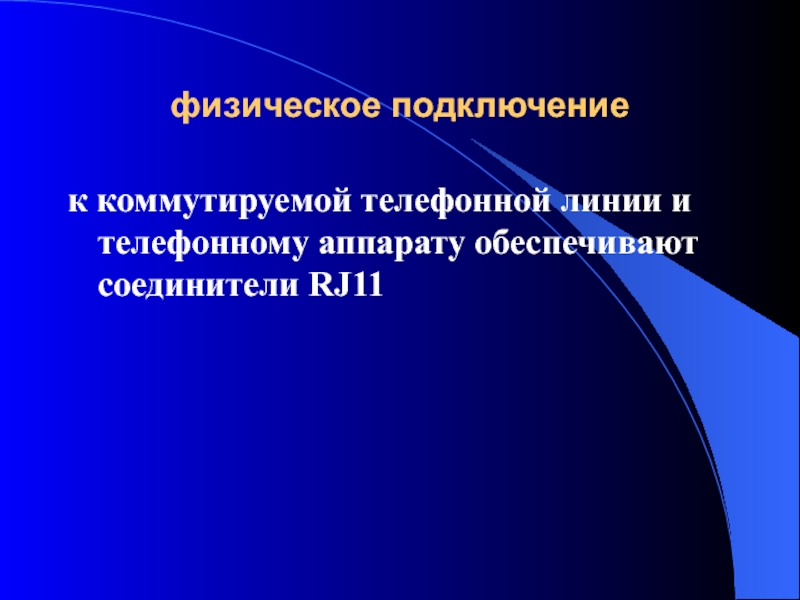

Слайд 43физическое подключение
к коммутируемой телефонной линии и телефонному аппарату обеспечивают соединители

RJ11

физическое подключениек коммутируемой телефонной линии и телефонному аппарату обеспечивают соединители RJ11

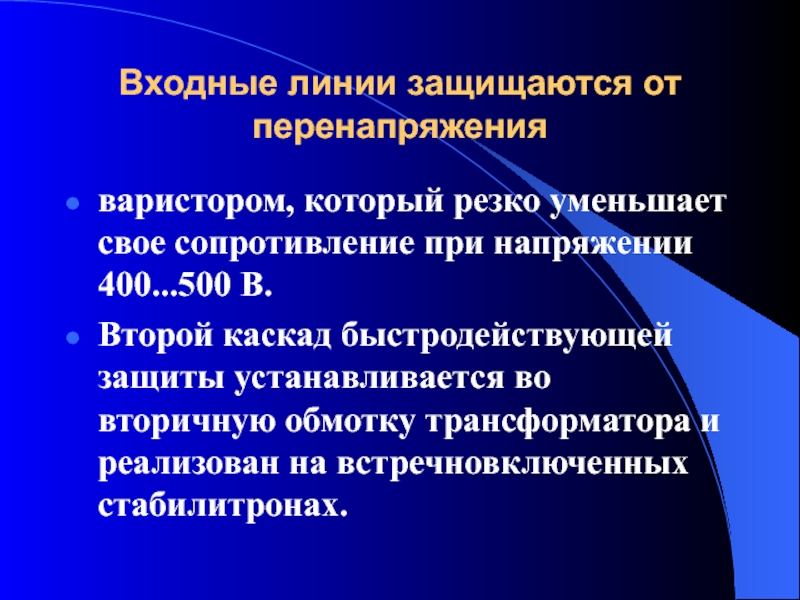

Слайд 44Входные линии защищаются от перенапряжения
варистором, который резко уменьшает свое сопротивление

при напряжении 400...500 В.
Второй каскад быстродействующей защиты устанавливается во

вторичную обмотку трансформатора и реализован на встречновключенных стабилитронах.
Входные линии защищаются от перенапряженияваристором, который резко уменьшает свое сопротивление при напряжении 400...500 В. Второй каскад быстродействующей

Слайд 45Защита линии от радиопомех,
излучаемых модемом, выполняется на обычных LС фильтрах

Защита линии от радиопомех,излучаемых модемом, выполняется на обычных LС фильтрах

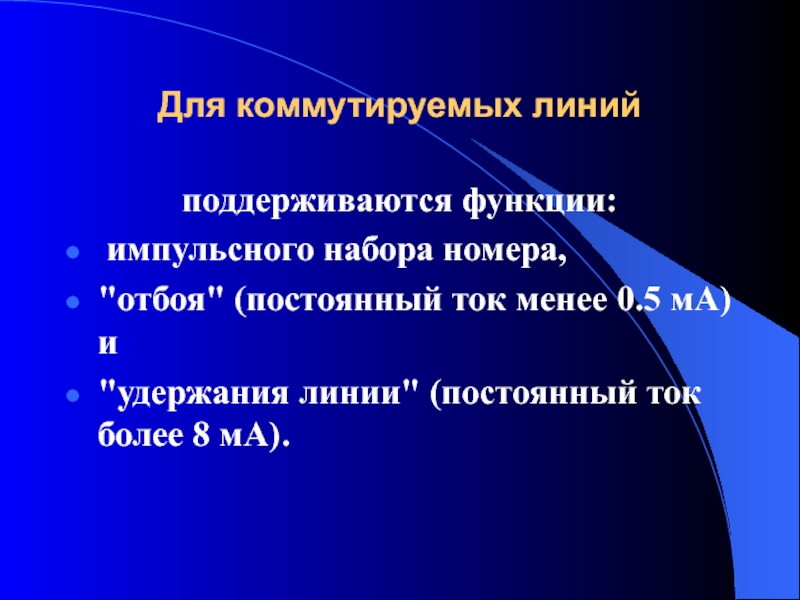

Слайд 46Для коммутируемых линий
поддерживаются функции:
импульсного набора номера,
"отбоя" (постоянный ток

менее 0.5 мА) и
"удержания линии" (постоянный ток более 8

мА).
Для коммутируемых линийподдерживаются функции: импульсного набора номера,

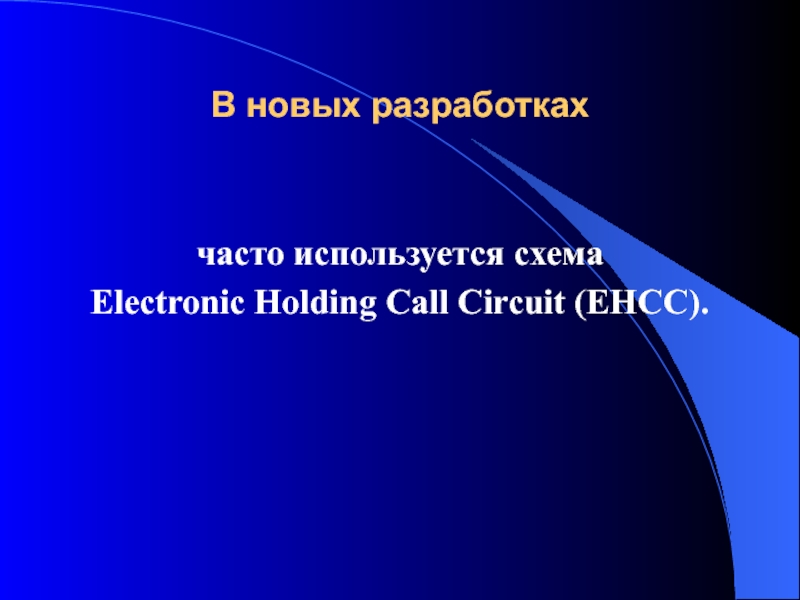

Слайд 47В новых разработках
часто используется схема
Electronic Holding Call Circuit (ЕНСС).

В новых разработкахчасто используется схема Electronic Holding Call Circuit (ЕНСС).

Слайд 48Дифференциальная система (HYBRID)

Цель дифференциальной системы - переход от двухпроводной линии

к четырехпроводной схеме аналогового окончания модема.
Узел компенсирует проникновение выходного

сигнала во входной (ближнее эхо), что повышает реальную чувствительность.
Дифференциальная система (HYBRID)Цель дифференциальной системы - переход от двухпроводной линии к четырехпроводной схеме аналогового окончания модема. Узел

Слайд 49Аналоговый фронт (Analog Front End - AFE)

Аналоговый фронт  (Analog Front End - AFE)

Слайд 50Блок-схема внешнего модема

Блок-схема внешнего модема

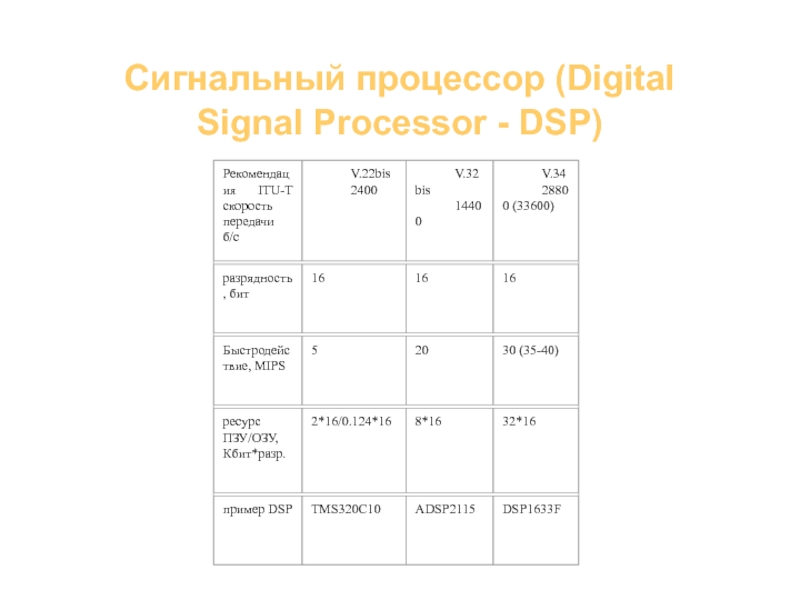

Слайд 51Сигнальный процессор (Digital Signal Processor - DSP)

Сигнальный процессор (Digital Signal Processor - DSP)

Слайд 52Контроллер (Modem Controller -MC)
поддержка интерфейса с компьютером,
управление DSP,
реализация

протоколов коррекции ошибок и сжатия информации,
управление пользовательским интерфейсом и

взаимодействие с энергонезависимой памятью
Контроллер (Modem Controller -MC)поддержка интерфейса с компьютером, управление DSP, реализация протоколов коррекции ошибок и сжатия информации, управление

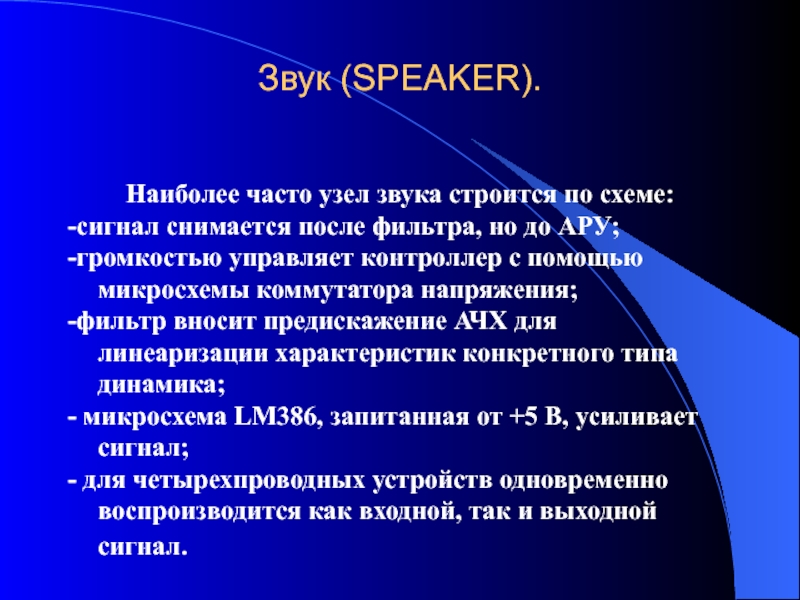

Слайд 53Звук (SPEAKER).
Наиболее часто узел звука строится по схеме:
-сигнал снимается после

фильтра, но до АРУ;
-громкостью управляет контроллер с помощью микросхемы коммутатора

напряжения;
-фильтр вносит предискажение АЧХ для линеаризации характеристик конкретного типа динамика;
- микросхема LМ386, запитанная от +5 В, усиливает сигнал;
- для четырехпроводных устройств одновременно воспроизводится как входной, так и выходной сигнал.
Звук (SPEAKER).Наиболее часто узел звука строится по схеме:-сигнал снимается после фильтра, но до АРУ;-громкостью управляет контроллер с

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
