Слайд 1 Модернизация рабочего органа автогрейдера.
Красноярск 2019
Студент СФУ ПИ:
Шромов А.А.

Научный

руководитель:
канд. тех. наук, доц. кафедры ТиТМ ПИ СФУ Дмитриев В.А.

Федеральное государственное автономное
образовательное учреждение
высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Политехнический институт
Транспортные и технологические машины
кафедра
Модернизация рабочего органа автогрейдера.Красноярск 2019Студент СФУ ПИ: Шромов А.А.Научный руководитель:канд. тех. наук, доц. кафедры ТиТМ ПИ

Слайд 2Актуальность и цели предлагаемого технического решения
Актуальность данной

темы заключается в том что в настоящее время ни одно

строительство не обходится без земляных работ и машин, выполняющих эти
работы. Одной из самых массовых землеройно-транспортных машин, применяемых в дорожном строительстве, является автогрейдер. На долю автогрейдера отводятся планировочные и профилировочные работы по возведению земляного полотна.
На сегодняшний день предъявляются высокие требования к точности соблюдения геометрических параметров земляных сооружений, в то время, как серийно выпускаемые автогрейдеры у нас в стране и за рубежом не подвергались значительным модернизациям уже более 40 лет. Возникло серьезное противоречие между непрерывно возрастающими требованиями к производительности планировочных работ при высокой точности геометрических параметров земляного полотна и отсутствием систем индикации на серийно выпускаемых машинах. В результате этого даже автоматизированный автогрейдер вынужден совершать лишние проходы по обрабатываемому участку.
Исходя из данной проблемы, целью дипломного проекта стало повышения
производительности автогрейдера за счет проектирования рабочего органа.




.
Актуальность и цели предлагаемого технического решения   Актуальность данной темы заключается в том что в настоящее

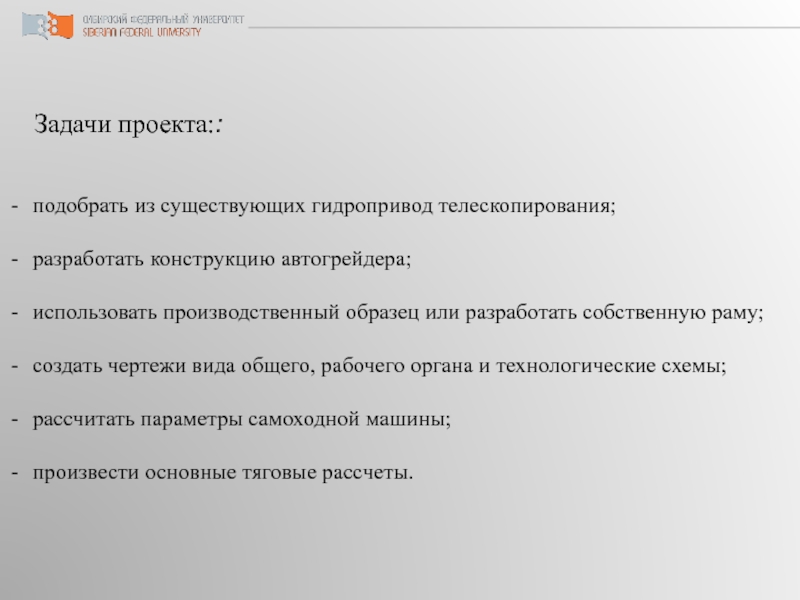

Слайд 3Задачи проекта::
подобрать из существующих гидропривод телескопирования;

разработать конструкцию автогрейдера;

использовать производственный образец

или разработать собственную раму;

создать чертежи вида общего, рабочего органа и

технологические схемы;

рассчитать параметры самоходной машины;

произвести основные тяговые рассчеты.
Задачи проекта::подобрать из существующих гидропривод телескопирования;разработать конструкцию автогрейдера;использовать производственный образец или разработать собственную раму;создать чертежи вида общего,

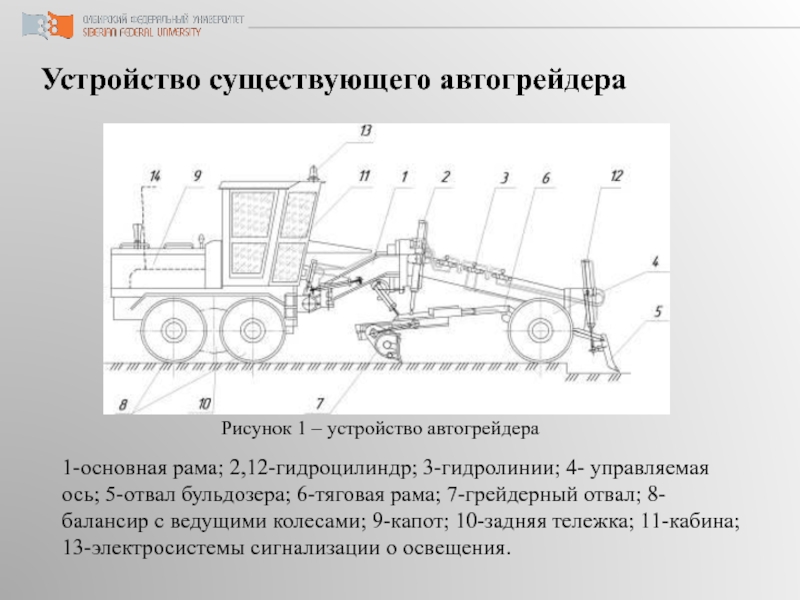

Слайд 4Устройство существующего автогрейдера
1-основная рама; 2,12-гидроцилиндр; 3-гидролинии; 4- управляемая ось; 5-отвал

бульдозера; 6-тяговая рама; 7-грейдерный отвал; 8-балансир с ведущими колесами; 9-капот;

10-задняя тележка; 11-кабина; 13-электросистемы сигнализации о освещения.

Рисунок 1 – устройство автогрейдера

Устройство существующего автогрейдера1-основная рама; 2,12-гидроцилиндр; 3-гидролинии; 4- управляемая ось; 5-отвал бульдозера; 6-тяговая рама; 7-грейдерный отвал; 8-балансир с

Слайд 5Анализ состояния вопроса
В результате анализа патентного поиска,

было принято решение вносить изменения в конструкцию автогрейдера, т.к. рабочий

орган, как объект модернизации, исчерпал потенциал на данном этапе развития.

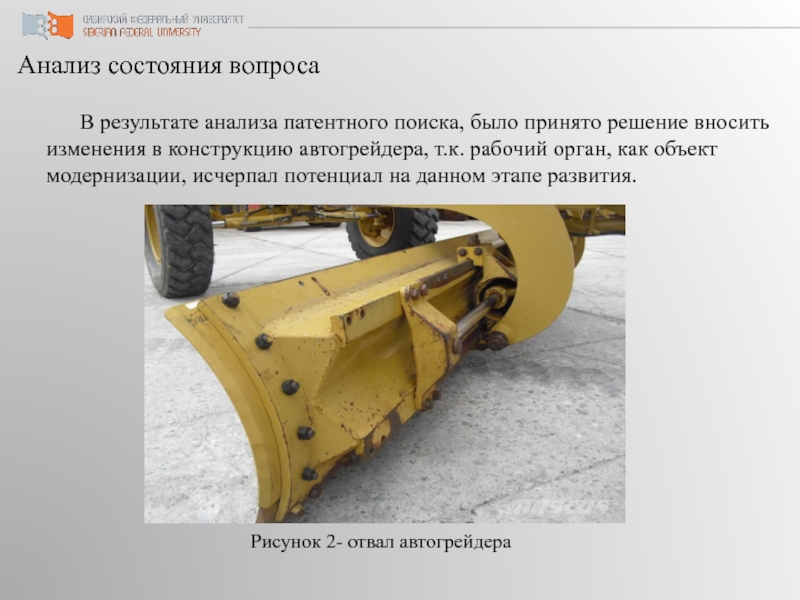

Рисунок 2- отвал автогрейдера

Анализ состояния вопроса   В результате анализа патентного поиска, было принято решение вносить изменения в конструкцию

Слайд 6Техническое решение
Пользуясь методами Генриха Альтшуллера, необходимо разработать

концепт автогрейдера с большей производительностью. Для этого нужно разработать основную

раму телескопирования, дополнительный симметрично расположенный отвал и внести изменения в конструкцию для лучшего профилирования грунта. На рисунке 3 изображен концепт автогрейдера.

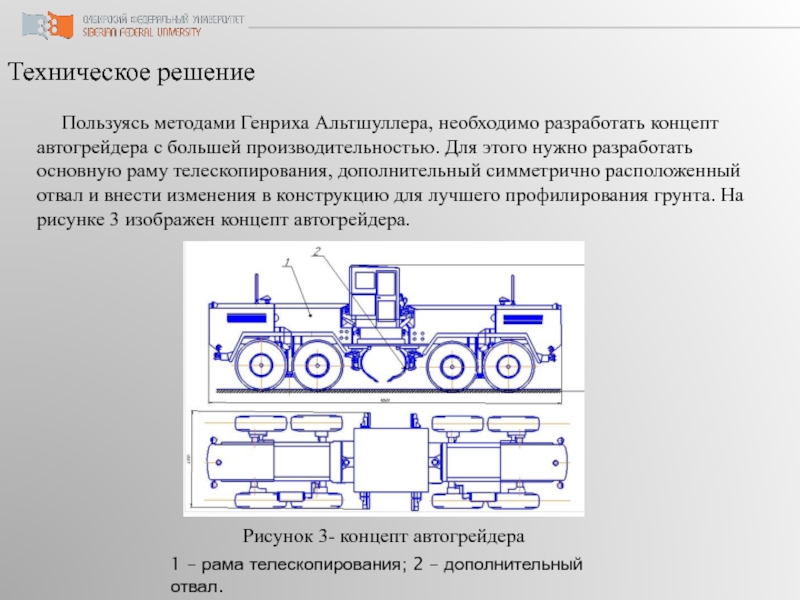

Рисунок 3- концепт автогрейдера

1 – рама телескопирования; 2 – дополнительный отвал.

Техническое решение   Пользуясь методами Генриха Альтшуллера, необходимо разработать концепт автогрейдера с большей производительностью. Для этого

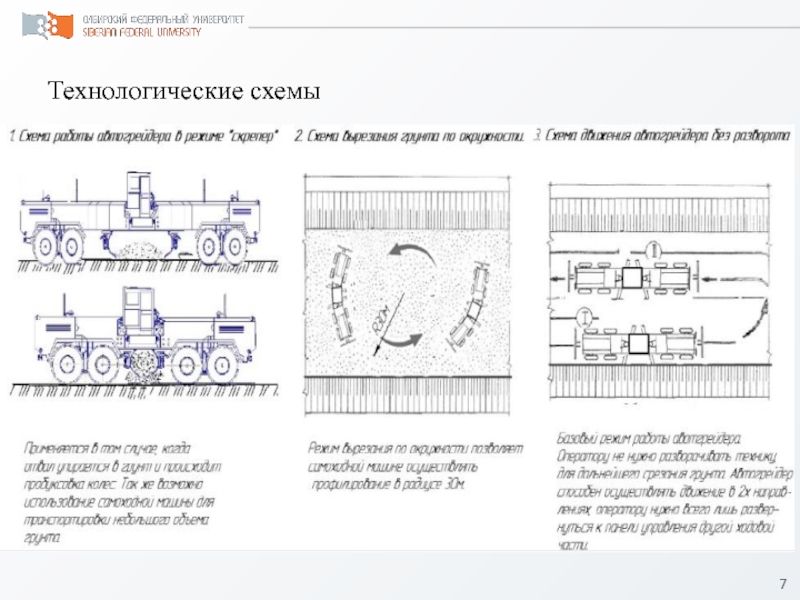

Слайд 7Технологические схемы

Технологические схемы

Слайд 8Рама телескопирования
Модель рамы заимствована у автокрана с

изменениями в металлоконструкции и габаритных размерах. Рама телескопирования соединяется с

кабиной и тяговой платформой посредством шарнирно-сочлененного механизма. Конструкция рамы состоит из стали 092ГС. Внутри рам расположены по 2 гидроцилиндра ЦГТ-1-95M16.130.80.1305.000 каждой стороны.

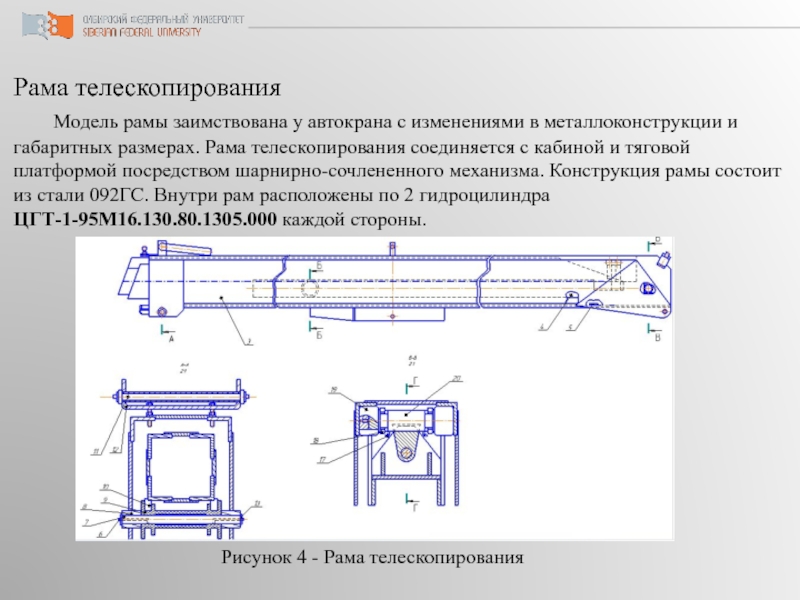

Рисунок 4 - Рама телескопирования

Рама телескопирования   Модель рамы заимствована у автокрана с изменениями в металлоконструкции и габаритных размерах. Рама

Слайд 9Поворотная платформа

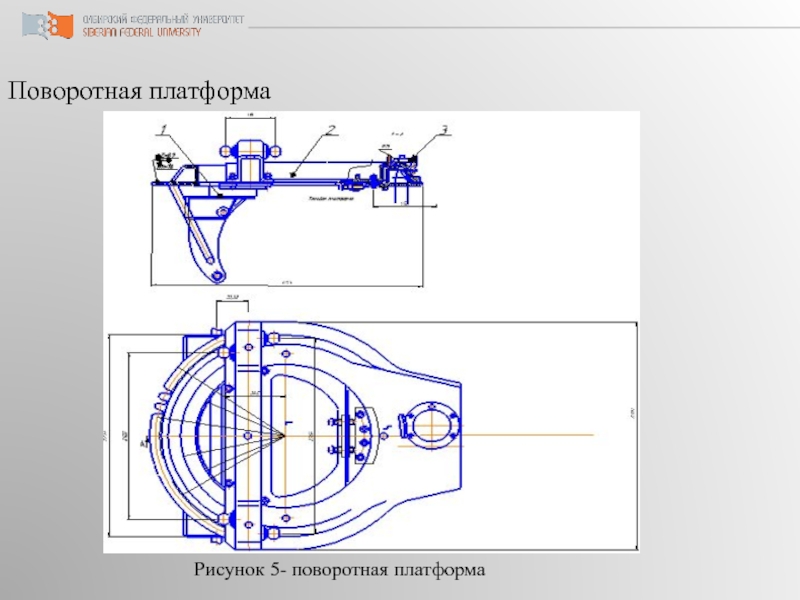

Рисунок 5- поворотная платформа

Поворотная платформаРисунок 5- поворотная платформа

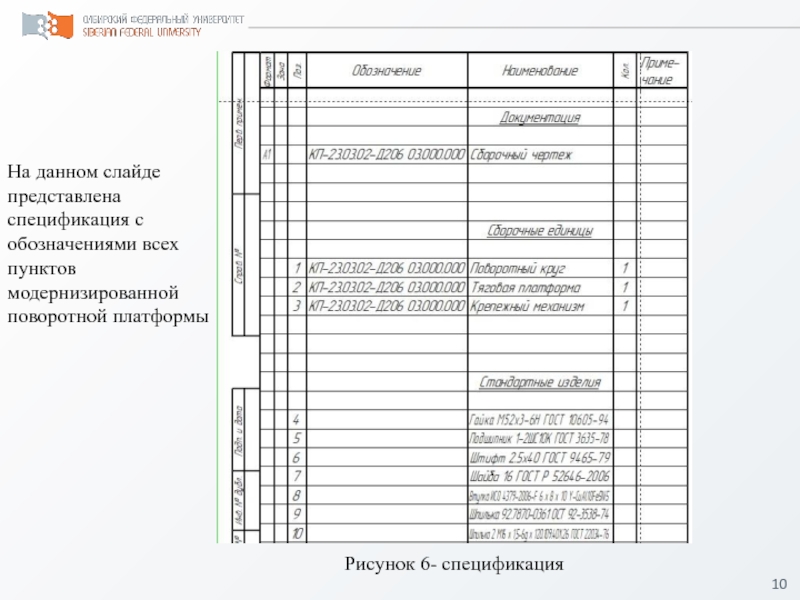

Слайд 10Рисунок 6- спецификация

На данном слайде представлена спецификация с обозначениями всех

пунктов модернизированной поворотной платформы

Рисунок 6- спецификацияНа данном слайде представлена спецификация с обозначениями всех пунктов модернизированной поворотной платформы

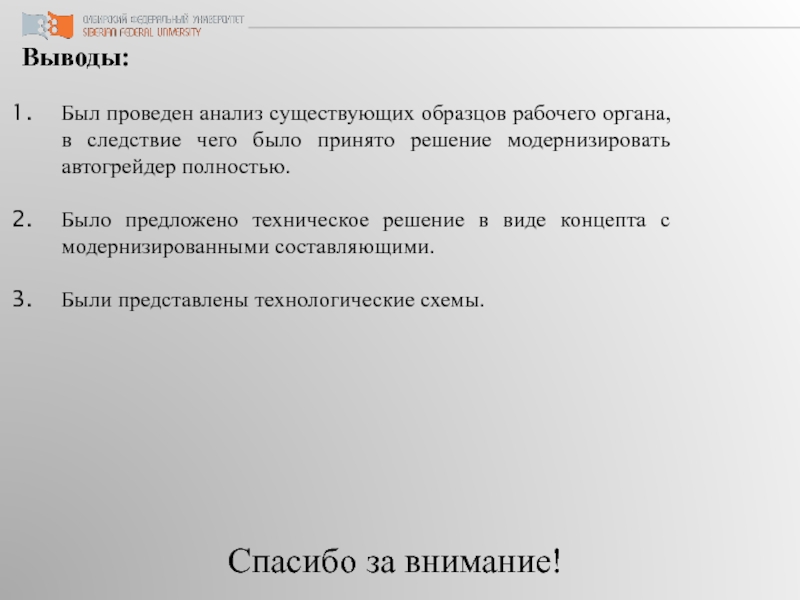

Слайд 11Выводы:

Был проведен анализ существующих образцов рабочего органа, в следствие чего

было принято решение модернизировать автогрейдер полностью.

Было предложено техническое решение

в виде концепта с модернизированными составляющими.

Были представлены технологические схемы.

Спасибо за внимание!

Выводы:Был проведен анализ существующих образцов рабочего органа, в следствие чего было принято решение модернизировать автогрейдер полностью. Было

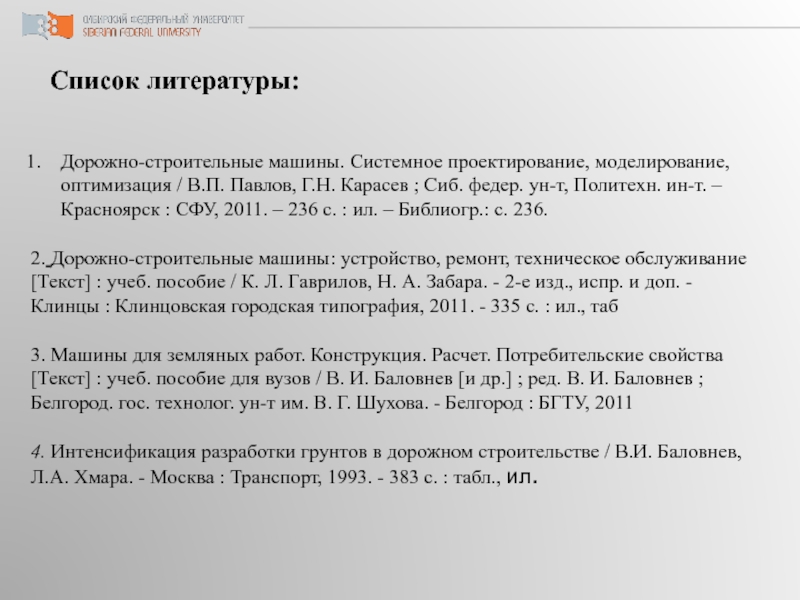

Слайд 12 Список литературы:


Дорожно-строительные машины. Системное проектирование, моделирование, оптимизация /

В.П. Павлов, Г.Н. Карасев ; Сиб. федер. ун-т, Политехн. ин-т.

– Красноярск : СФУ, 2011. – 236 с. : ил. – Библиогр.: с. 236.

2. Дорожно-строительные машины: устройство, ремонт, техническое обслуживание [Текст] : учеб. пособие / К. Л. Гаврилов, Н. А. Забара. - 2-е изд., испр. и доп. - Клинцы : Клинцовская городская типография, 2011. - 335 с. : ил., таб

3. Машины для земляных работ. Конструкция. Расчет. Потребительские свойства [Текст] : учеб. пособие для вузов / В. И. Баловнев [и др.] ; ред. В. И. Баловнев ; Белгород. гос. технолог. ун-т им. В. Г. Шухова. - Белгород : БГТУ, 2011

4. Интенсификация разработки грунтов в дорожном строительстве / В.И. Баловнев, Л.А. Хмара. - Москва : Транспорт, 1993. - 383 с. : табл., ил.


Список литературы:Дорожно-строительные машины. Системное проектирование, моделирование, оптимизация / В.П. Павлов, Г.Н. Карасев ; Сиб. федер.
