Мультиплексор ( mu ltiple x er ) или селектор данных ( data selector ) – это

устройство, выполняющее коммутирующие (переключающие) функции в цифровой технике. Он способен

подключать один из нескольких своих информационных входов к единственному выходу.

Мультиплексор

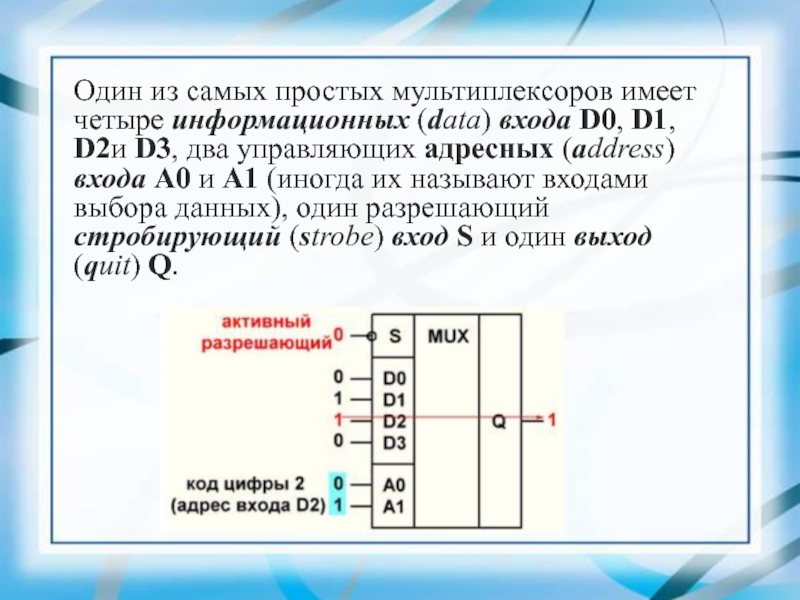

D0, D1, D2и D3, два управляющих адресных (address) входа А0

и А1 (иногда их называют входами выбора данных), один разрешающий стробирующий (strobe) вход S и один выход (quit) Q.

входы подать двоичный код номера какого-либо информационного входа, то этот

вход соединяется с выходом.
При этом сигнал, поступающий в данное время на выбранный информационный вход, передается на выход; сигналы с остальных информационных входов на выход не проходят.

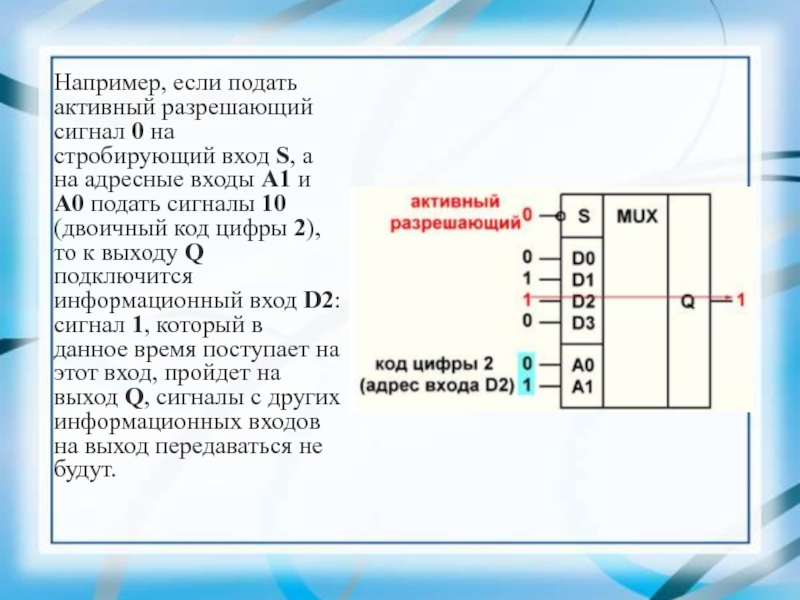

S, а на адресные входы А1 и А0 подать сигналы

10 (двоичный код цифры 2), то к выходу Q подключится информационный вход D2: сигнал 1, который в данное время поступает на этот вход, пройдет на выход Q, сигналы с других информационных входов на выход передаваться не будут.

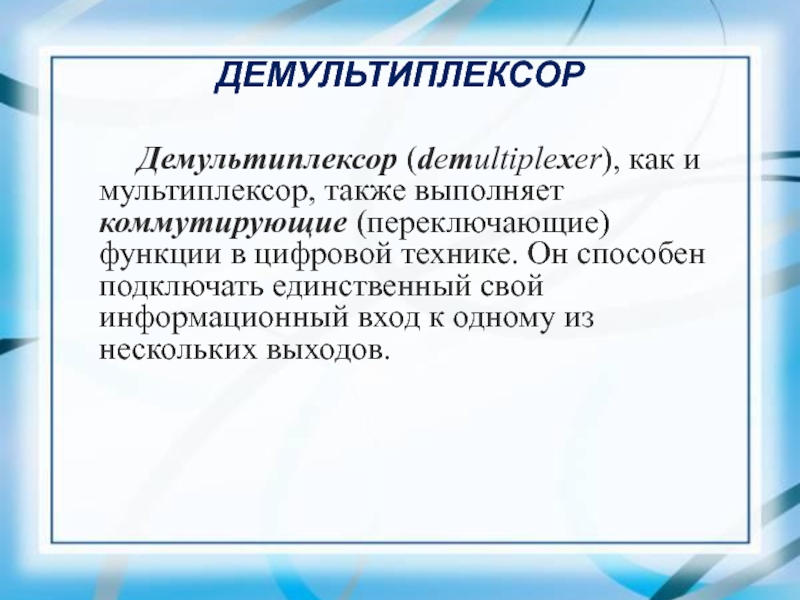

в цифровой технике. Он способен подключать единственный свой информационный вход

к одному из нескольких выходов.

два управляющих адресных входа А0 и А1, один (или более)

разрешающий стробирующий вход S и четыре выхода Q0, Q1, Q2 и Q3.

на адресные коды подать двоичный код номера выхода, то информационный

вход соединится с заданным выходом. При этом сигнал, поступающий в данное время на информационный вход, передается на нужный выход; на остальные выходы информационный сигнал не проходит.

Например, если подать активный разрешающий сигнал 0 на стробирующий вход S, а на адресные входы А1 и А0 подать сигналы 11 (двоичный код цифры3), то информационный вход D подключится к выходу Q3: сигнал 1, который в данное время поступает на информационный вход, пройдет на выход Q3; на остальные выходы указанный сигнал не проходит, поэтому на выходах Q0, Q1 и Q2 установятся пассивные уровни логического 0.

двоичное кодирование числовой информации, то есть преобразование десятичных чисел в

кодовые слова.
Любой шифратор имеет входы для нужных десятичных чисел и выходы для соответствующего кодового слова.

входов на 4 выхода) для преобразования любых десятичных чисел в

двоично-десятичный код «8421».

(Двоично-десятичный код применяется, если числа большие (больше15). В этом случае десятичные числа не переводятся в двоичный код, а оставляются в десятичной, но при этом каждая десятичная цифра заменяется определенной комбинацией нулей и единиц.)

9, то такие шифраторы должны иметь десять входов для указанных

цифр. Код "8421" четырехразрядный, поэтому шифраторы будут иметь 4 выхода для данного кода. В качестве примера можно привести микросхему К555ИВЗ, где выходы для кода "8421" обозначены Y1, Y2, Y3, Y4. Применяются они преимущественно при вводе цифровой информации с помощью клавиатуры.

0 до 7 в трехразрядный двоичный код. Используются они преимущественно

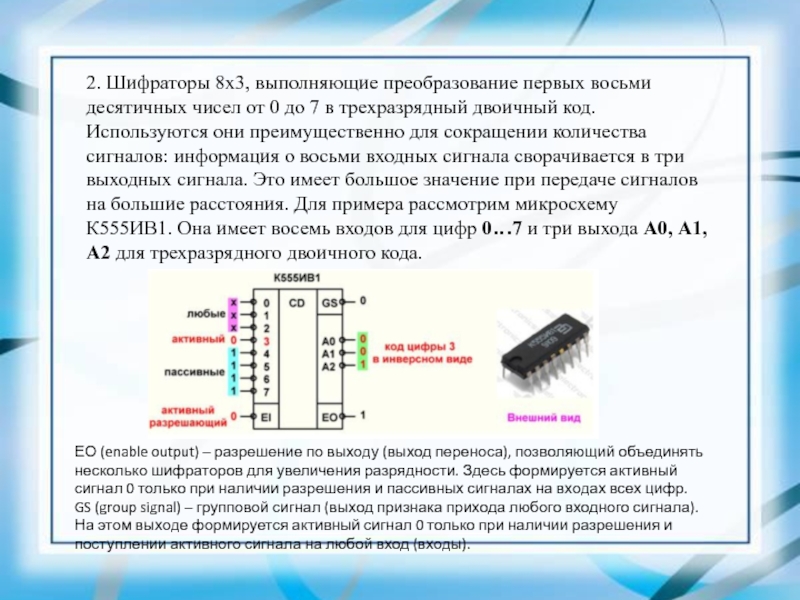

для сокращении количества сигналов: информация о восьми входных сигнала сворачивается в три выходных сигнала. Это имеет большое значение при передаче сигналов на большие расстояния. Для примера рассмотрим микросхему К555ИВ1. Она имеет восемь входов для цифр 0…7 и три выхода А0, А1, А2 для трехразрядного двоичного кода.

ЕО (enable output) – разрешение по выходу (выход переноса), позволяющий объединять несколько шифраторов для увеличения разрядности. Здесь формируется активный сигнал 0 только при наличии разрешения и пассивных сигналах на входах всех цифр.
GS (group signal) – групповой сигнал (выход признака прихода любого входного сигнала). На этом выходе формируется активный сигнал 0 только при наличии разрешения и поступлении активного сигнала на любой вход (входы).

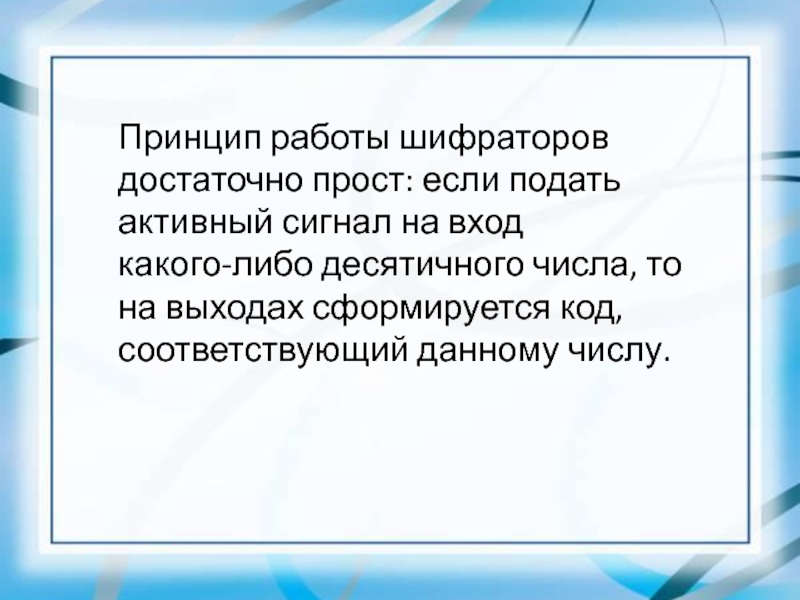

вход
какого-либо десятичного числа, то на выходах сформируется код, соответствующий данному

числу.

функции шифратора: преобразование кодовых слов в десятичные числа. Любой дешифратор имеет

входы для нужных десятичных чисел и выходы для соответствующего кодового слова.

Многие, но не все, дешифраторы используются еще и в качестве демультиплексоров.

через А1, …, А8. Аббревиатура A обозначает «адрес» (от англ.address).

Указанные входы называют адресными. Цифры определяют значения активного уровня (единицы) в соответствующем разряде двоичного числа. Дешифратор имеет 10 инверсных выходов Y0, …, Y9. Цифры определяют десятичное число, соответствующее заданному двоичному числу на входах.

Значение активного уровня (нуля) имеет тот выход, номер которого равен десятичному числу, определяемому двоичным числом на входе. Например, если на всех входах — логические нули, то на выходе Y0 — логический ноль, а на остальных выходах — логическая единица. Если на входе А2 — логическая единица, а на остальных входах — логический ноль, то на выходе Y2 — логический ноль, а на остальных выходах — логическая единица. Если на входе — двоичное число, превышающее 9 (например, на всех входах единицы, что соответствует двоичному числу 1111 и десятичному числу 15), то на всех выходах — логическая единица.

Соответственно Принцип работы любого дешифратора довольно прост: формируется активный сигнал на выходе того числа, код которого подается на входы.

и сохранить 1 бит информации: один 0 или одну 1

(термин «бит» произошел от английского binary digit – двоичный разряд, знак, цифра). Соответственно имеет два устойчивых состояния: 0 и 1. В одном состоянии на прямом выходе триггера удерживается 0, в другом – 1 даже при сбросе активных сигналов на всех его входах. Поэтому в технической и справочной литературе интегральные триггеры часто называют защелками.

инверсный Q′.

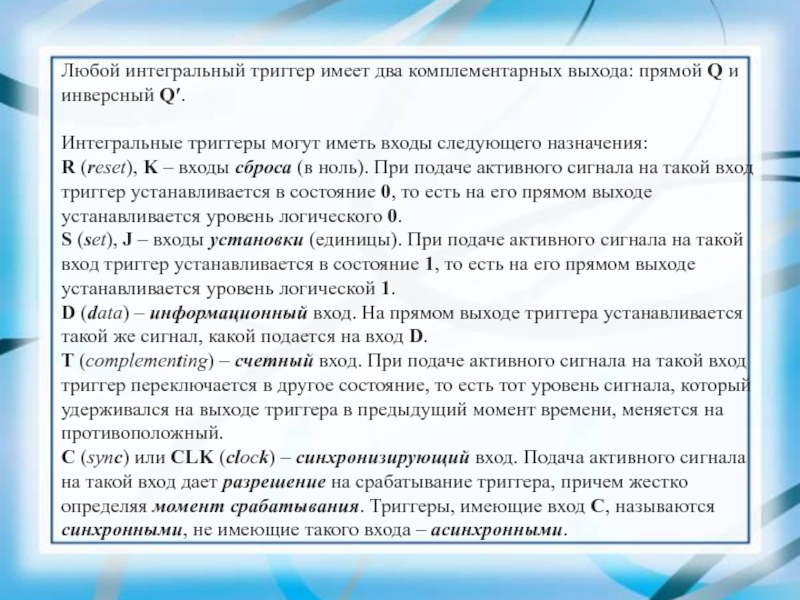

Интегральные триггеры могут иметь входы следующего назначения: R (reset), K

– входы сброса (в ноль). При подаче активного сигнала на такой вход триггер устанавливается в состояние 0, то есть на его прямом выходе устанавливается уровень логического 0. S (set), J – входы установки (единицы). При подаче активного сигнала на такой вход триггер устанавливается в состояние 1, то есть на его прямом выходе устанавливается уровень логической 1. D (data) – информационный вход. На прямом выходе триггера устанавливается такой же сигнал, какой подается на вход D. T (complementing) – счетный вход. При подаче активного сигнала на такой вход триггер переключается в другое состояние, то есть тот уровень сигнала, который удерживался на выходе триггера в предыдущий момент времени, меняется на противоположный.
C (sync) или CLK (clock) – синхронизирующий вход. Подача активного сигнала на такой вход дает разрешение на срабатывание триггера, причем жестко определяя момент срабатывания. Триггеры, имеющие вход C, называются синхронными, не имеющие такого входа – асинхронными.

подача активных сигналов на оба входа.

на вход D приводит к установлению такого же уровня на

выходе Q. Отсюда и следует главная особенность D-триггеров: для входа D любой (и 0, и 1) сигнал является активным, то есть способным изменить состояние триггера.

информации. Любой регистр может хранить информацию в виде одного кодового

слова.
Ввиду того, что основным назначением регистров является хранение информации, то и строится они должны на элементах памяти – интегральных триггерах. Количество триггеров в регистре определяется разрядностью кодовых слов, которые должны хранится в данном регистре. Для построения преимущественно применяются синхронные D-триггеры. Регистры могут работать в трех основных режимах: ввод (запись, загрузка, прием), хранение и вывод(выдача) информации.

D-триггерах
Затем на синхронизирующий вход C подается разрешающий срабатывание импульс синхронизации

и все триггеры регистра срабатывают под действием сигналов на входах D: на выходах триггеров устанавливаются такие же логические уровни. После этого регистр автоматически переходит в режим хранения. Положительный перепад напряжения импульса синхронизации вызвал срабатывание регистра, а после окончания импульса на входе С устанавливается постоянный уровень логического 0, при котором триггеры регистра срабатывать не будут даже при изменении сигналов на информационных входах D. И записанное в регистр кодовое слово сохраняется на выходах в виде соответствующих уровней напряжения до подачи на вход С следующего синхросигнала.

Для записи кодового слова (например, кода 1011) в регистр все сигналы этого кода подаются на информационные входы этого регистра одновременно.

его счетный вход цифровых сигналов (практически всегда – импульсов).
По

направлению счета различают счетчики трех видов: 1. Суммирующие (прямого счета), у которых каждый поступающий на счетный вход импульс увеличивает число в счетчике на единицу. 2. Вычитающие (обратного счета)), у которых каждый поступающий на счетный вход импульс уменьшает число в счетчике на единицу. 3. Реверсивные (с изменением направления счета), которые способны работать как в режиме суммирования, так и в режиме вычитания.

По коэффициенту счета различают следующие типы счетчиков, формирующие результат счета двоичным кодом: 1. Двоичные, имеющие коэффициент счета N =2n: 2 (одноразрядные), 4 (2-разрядные), 8 (3-разрядные) и т. д. В изображении таких счетчиков ставится обозначение: СТ2. 2. Двоично-десятичные (декадные) с коэффициентом счета N = 10, которые обозначаются: СТ2/10. 3. Счетчики с другим (не равным 2n или 10) фиксированным коэффициентом счета. 4. С переменным управляемым коэффициентом счета. В изображении двух последних типов счетчиков ставится обозначение: СТ.

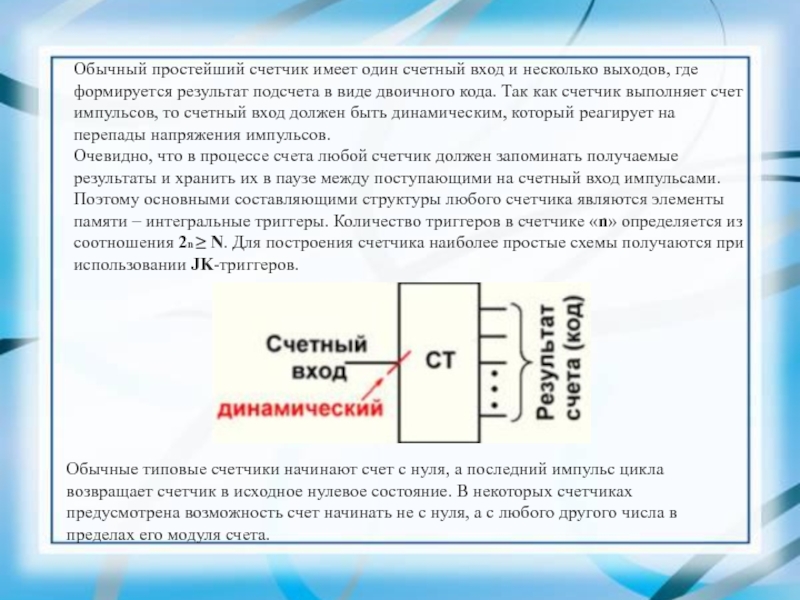

где формируется результат подсчета в виде двоичного кода. Так как

счетчик выполняет счет импульсов, то счетный вход должен быть динамическим, который реагирует на перепады напряжения импульсов.
Очевидно, что в процессе счета любой счетчик должен запоминать получаемые результаты и хранить их в паузе между поступающими на счетный вход импульсами. Поэтому основными составляющими структуры любого счетчика являются элементы памяти – интегральные триггеры. Количество триггеров в счетчике «n» определяется из соотношения 2n ≥ N. Для построения счетчика наиболее простые схемы получаются при использовании JK-триггеров.

Обычные типовые счетчики начинают счет с нуля, а последний импульс цикла возвращает счетчик в исходное нулевое состояние. В некоторых счетчиках предусмотрена возможность счет начинать не с нуля, а с любого другого числа в пределах его модуля счета.
