Слайд 1НАЛАДКА СВЕРЛИЛЬНОГО СТАНКА И УХОД ЗА НИМ

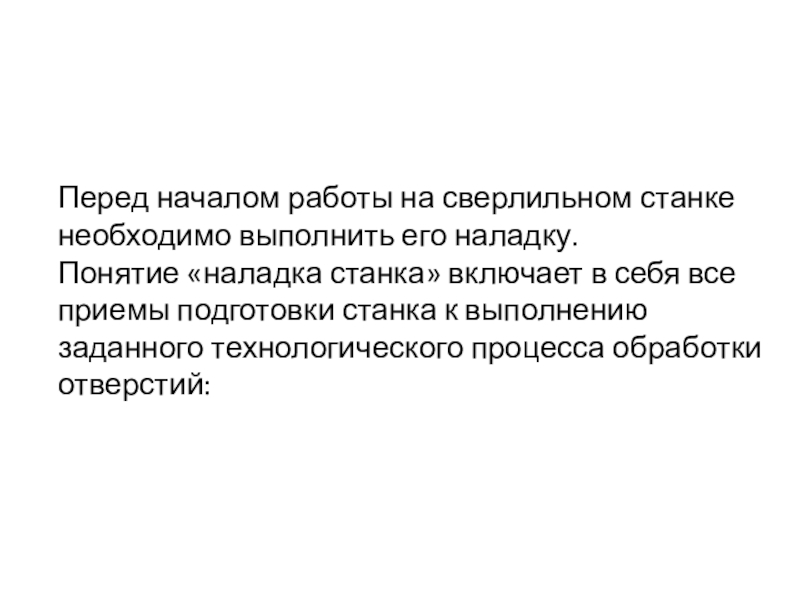

Слайд 2Перед началом работы на сверлильном станке необходимо выполнить его наладку.
Понятие «наладка станка» включает в себя все приемы подготовки станка
к выполнению заданного технологического процесса обработки отверстий:
Слайд 3установку и закрепление стола станка, установку и крепление приспособления, заготовки,
режущего инструмента, подвод к месту обработки смазочно-охлаждающей жидкости, осмотр и
пробный запуск станка, подбор и установку требуемого числа оборотов шпинделя, величины подачи инструмента и т. д.

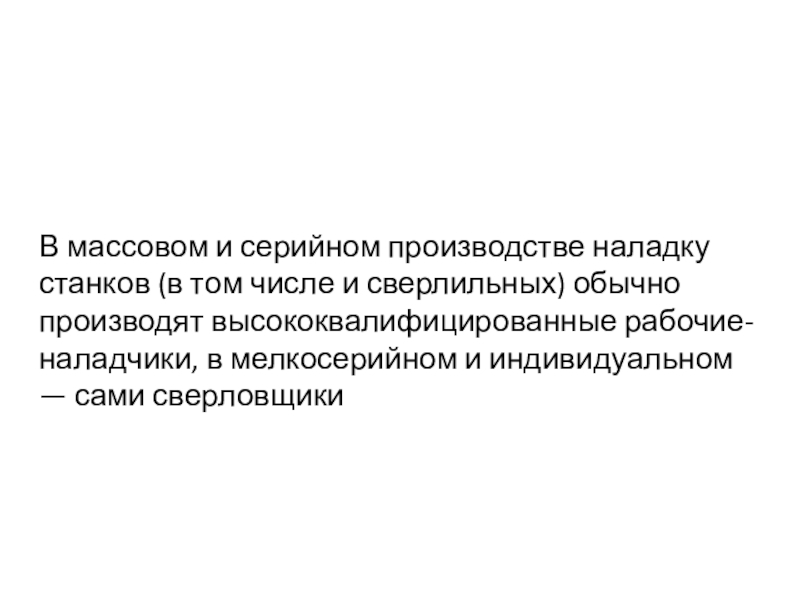

Слайд 4В массовом и серийном производстве наладку станков (в том числе
и сверлильных) обычно производят высококвалифицированные рабочие-наладчики, в мелкосерийном и индивидуальном
— сами сверловщики

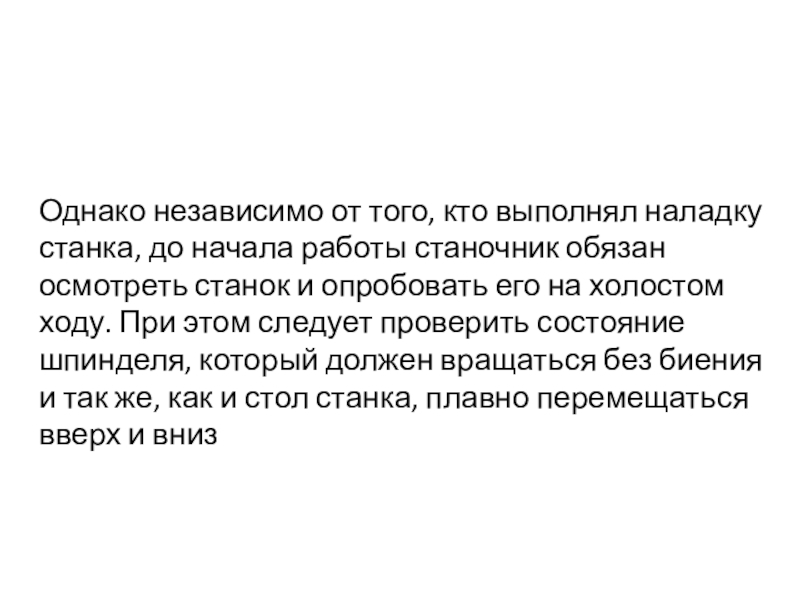

Слайд 5Однако независимо от того, кто выполнял наладку станка, до начала
работы станочник обязан осмотреть станок и опробовать его на холостом
ходу. При этом следует проверить состояние шпинделя, который должен вращаться без биения и так же, как и стол станка, плавно перемещаться вверх и вниз
Слайд 6При обнаружении каких-либо неисправностей станка следует сообщить о них мастеру
или наладчику.
Из всех перечисленных выше видов наладки сверлильных станков
мы рассмотрим ниже лишь те, которые являются общими для любого типа и модели станка.
Слайд 7К таковым относятся: установка, выверка и закрепление заготовки непосредственно на
столе станка, а также установка и крепление режущего инструмента

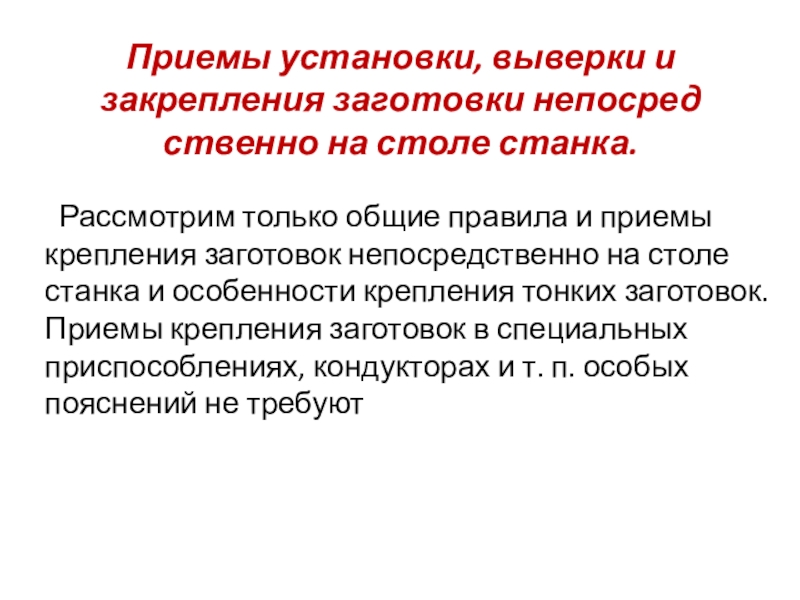

Слайд 8 Рассмотрим только общие правила и приемы крепления заготовок непосредственно
на столе станка и особенности крепления тонких заготовок. Приемы крепления
заготовок в специальных приспособлениях, кондукторах и т. п. особых пояснений не требуют
Приемы установки, выверки и закрепления заготовки непосредственно на столе станка.
Слайд 9Для правильной установки и закрепления заготовки на столе сверлильного станка,
как было сказано выше, применяют разнообразные прихваты, упоры, а также
призмы, угольники, поворотные стойки (см. рис. 49), домкраты и др. Цилиндрические детали закрепляют и при помощи универсальных настольных кулачковых или цанговых патронов

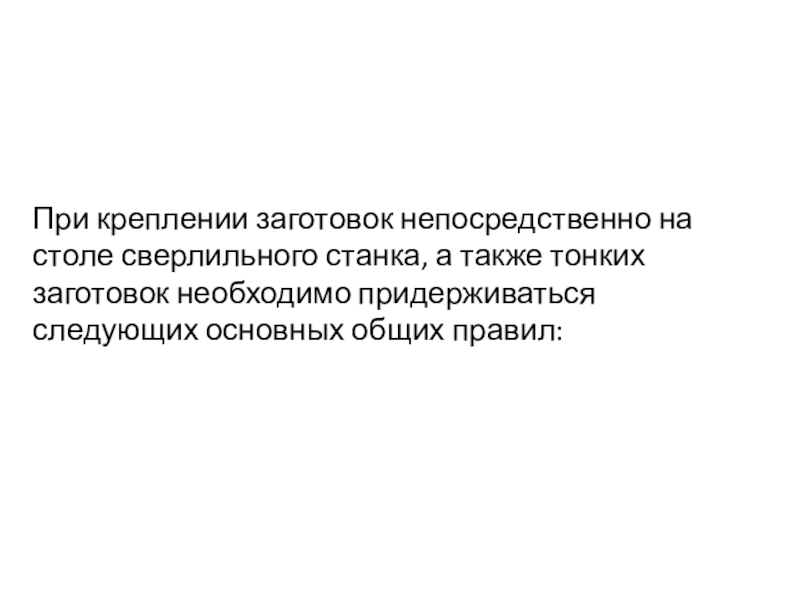

Слайд 10При креплении заготовок непосредственно на столе сверлильного станка, а также
тонких заготовок необходимо придерживаться следующих основных общих правил:

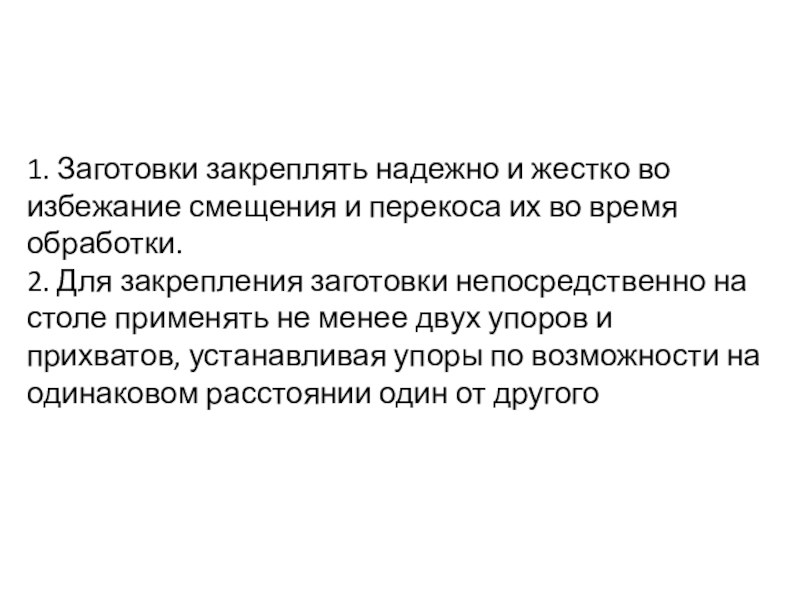

Слайд 111. Заготовки закреплять надежно и жестко во избежание смещения и
перекоса их во время обработки.
2. Для закрепления заготовки непосредственно
на столе применять не менее двух упоров и прихватов, устанавливая упоры по возможности на одинаковом расстоянии один от другого
Слайд 123. Крепежные болты размещать как можно ближе к закрепляемой заготовке.
4. При закреплении заготовки сложной конфигурации непосредственно на столе станка
(без приспособления) выверять правильность ее установки штангенрейсмасом, индикатором, угольником (для контроля правильности установки боковой поверхности заготовки в вертикальной плоскости и перпендикулярности заготовки к столу), ватерпасом (для проверки правильности взаимного расположения горизонтальной и вертикальной плоскостей детали, т. е. их перпендикулярности)
Слайд 135. Не употреблять для регулирования положения заготовки деревянные подкладки и
клинья.
6. При обработке на сверлильном станке тонкостенных втулок, колец,
тонких листов и других заготовок, обладающих малой жесткостью, применять способы крепления, гарантирующие их от деформации
Слайд 14Пример правильного крепления заготовки из тонкого листа показан на рис.
103 (для повышения жесткости крепления увеличены число и площадь прижимных
планок).

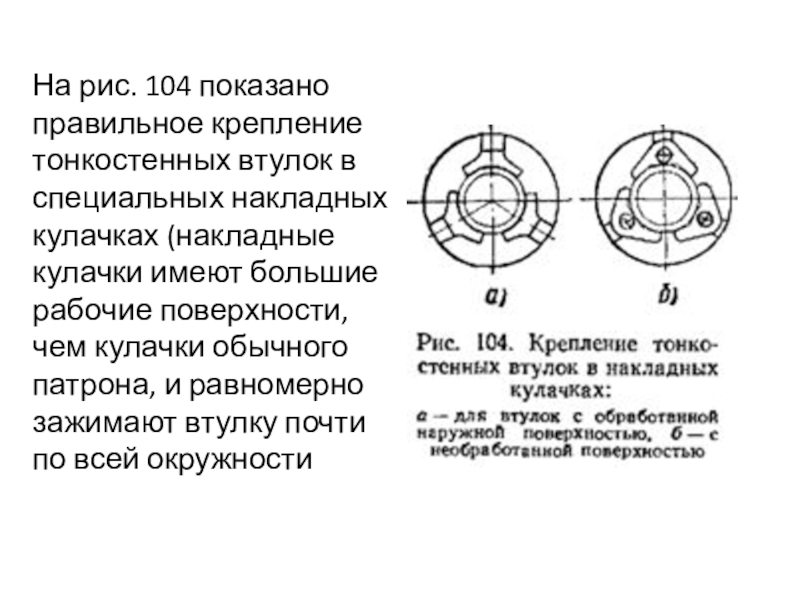

Слайд 15На рис. 104 показано правильное крепление тонкостенных втулок в специальных
накладных кулачках (накладные кулачки имеют большие рабочие поверхности, чем кулачки
обычного патрона, и равномерно зажимают втулку почти по всей окружности

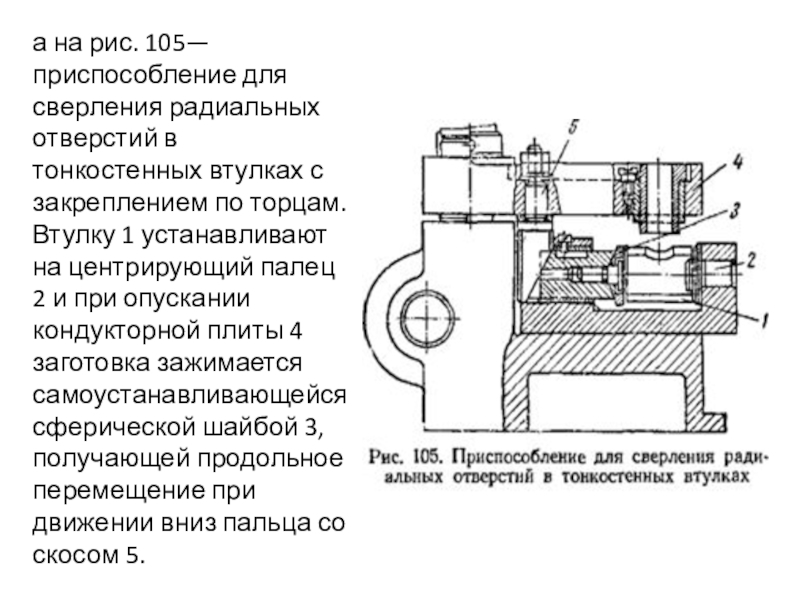

Слайд 16а на рис. 105— приспособление для сверления радиальных отверстий в
тонкостенных втулках с закреплением по торцам. Втулку 1 устанавливают на
центрирующий палец 2 и при опускании кондукторной плиты 4 заготовка зажимается самоустанавливающейся сферической шайбой 3, получающей продольное перемещение при движении вниз пальца со скосом 5.
Слайд 17Приемы установки и крепления режущего инструмента. Все режущие инструменты, применяемые
при обработке отверстий на сверлильных станках, выпускаются промышленностью с коническими
или цилиндрическими хвостовиками.

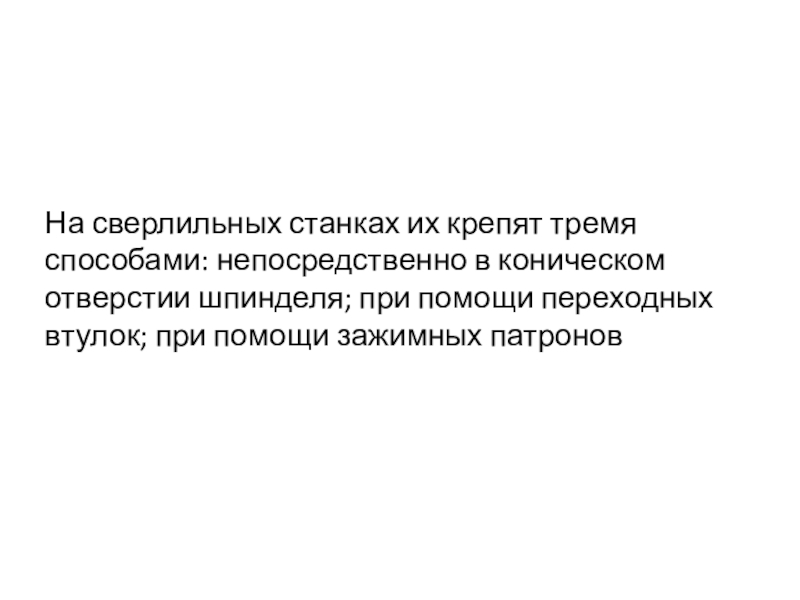

Слайд 18На сверлильных станках их крепят тремя способами: непосредственно в коническом
отверстии шпинделя; при помощи переходных втулок; при помощи зажимных патронов
Слайд 19При креплении режущего инструмента следует руководствоваться следующими основными правилами и
приемами:
1. Режущий инструмент (или переходную втулку) с коническим хвостовиком
вставлять в конусное отверстие шпинделя (или переходной втулки) так, чтобы лапка инструмента вошла в паз, имеющийся в дне отверстия (рис. 106, а).
