Наведенный заряд
Содержание
- 1. Наведенный заряд
- 2. Заряд статического электричестваЗаряды статического электричества образуются при
- 3. Напряжение шагаURнR0Rзам

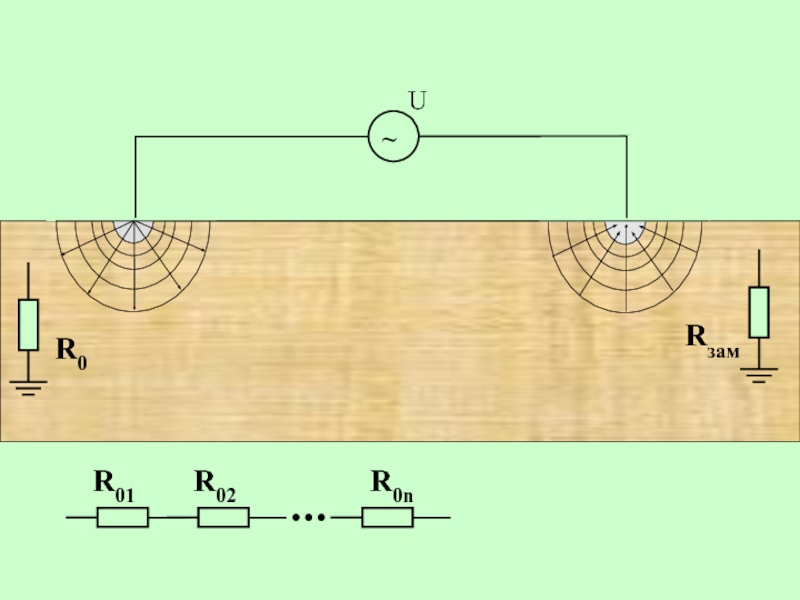

- 4. ~URзамR0R01R02R0n
- 5. ϕxxϕ1Плотность тока в земле:Электрические потенциалы в зоне растекания тока:
- 6. Напряжением шага называется разность потенциалов двух точек
- 7. ϕ1U ϕ2~URзамR0

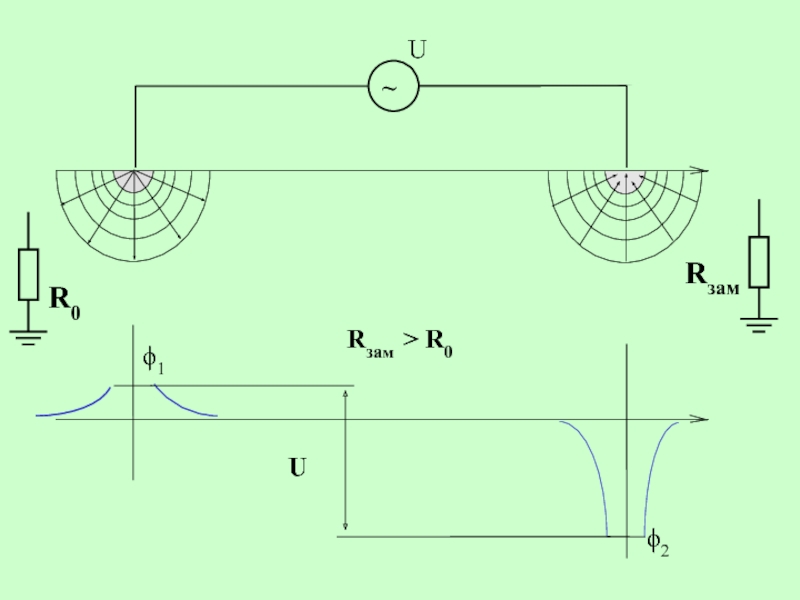

- 8. ϕ1U ϕ2~URзамR0Rзам > R0
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11

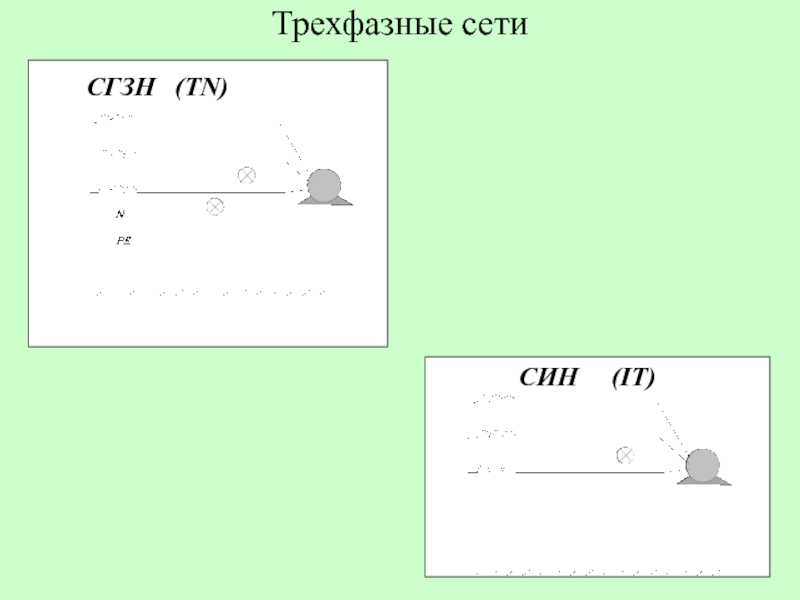

- 12. Трехфазные сети СГЗН (TN)СИН (IT)
- 13. Схема замещения трехфазной сети с изолированной нейтралью СИН

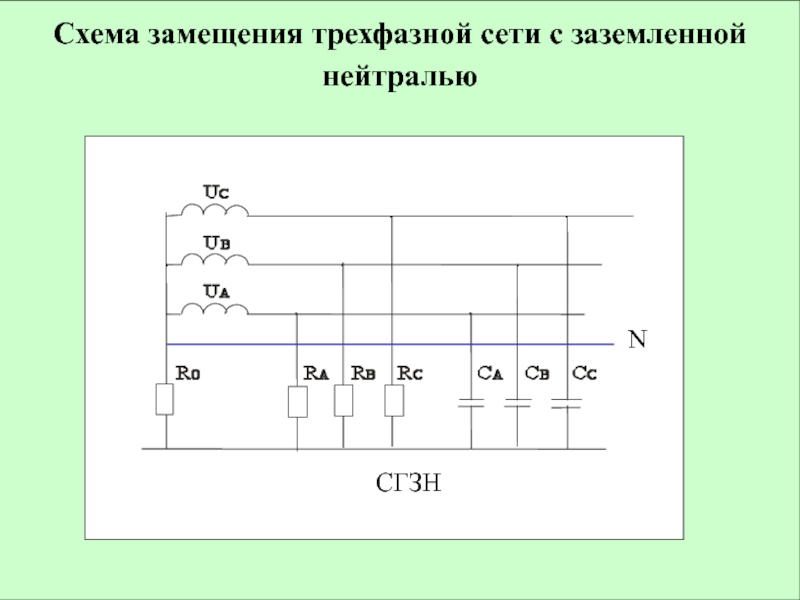

- 14. Схема замещения трехфазной сети с заземленной нейтралью N
- 15. Uл = √3 Uф Земля

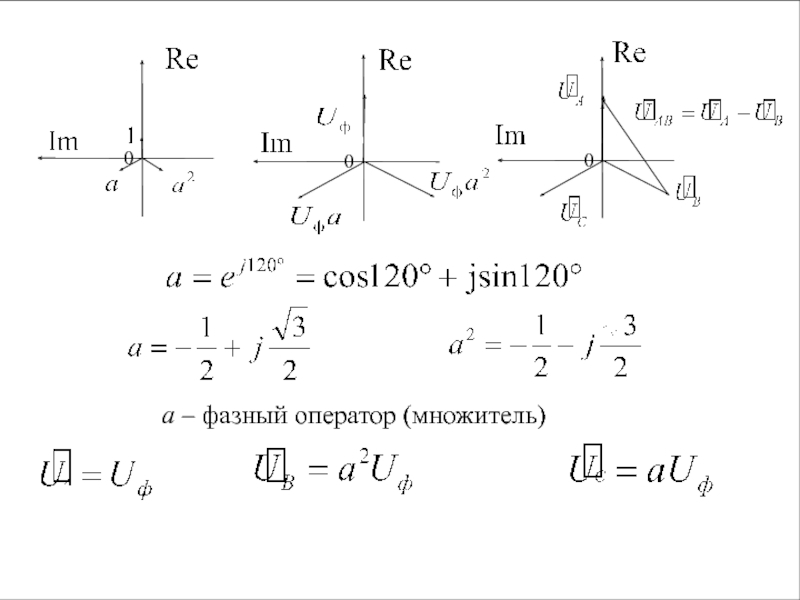

- 16. а – фазный оператор (множитель)
- 17. Слайд 17

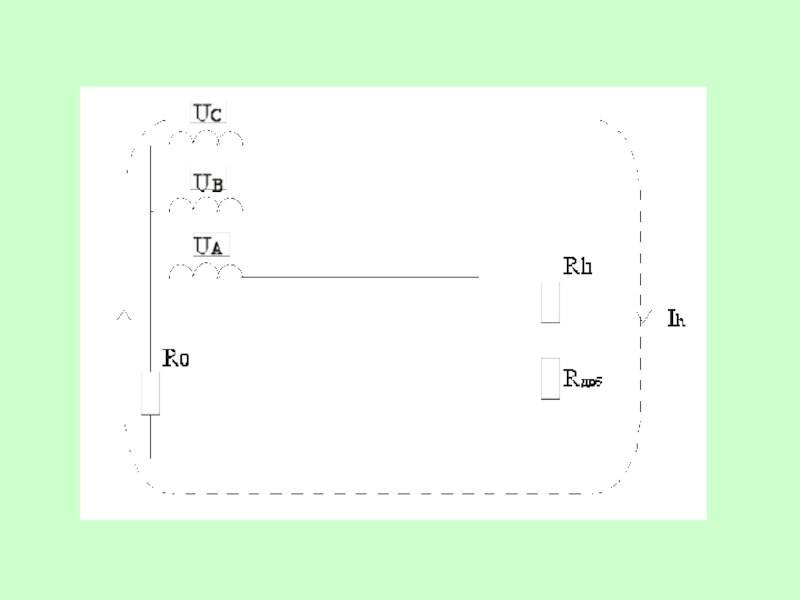

- 18. Эквивалентная электрическая схема для расчёта токов по ТОЭ

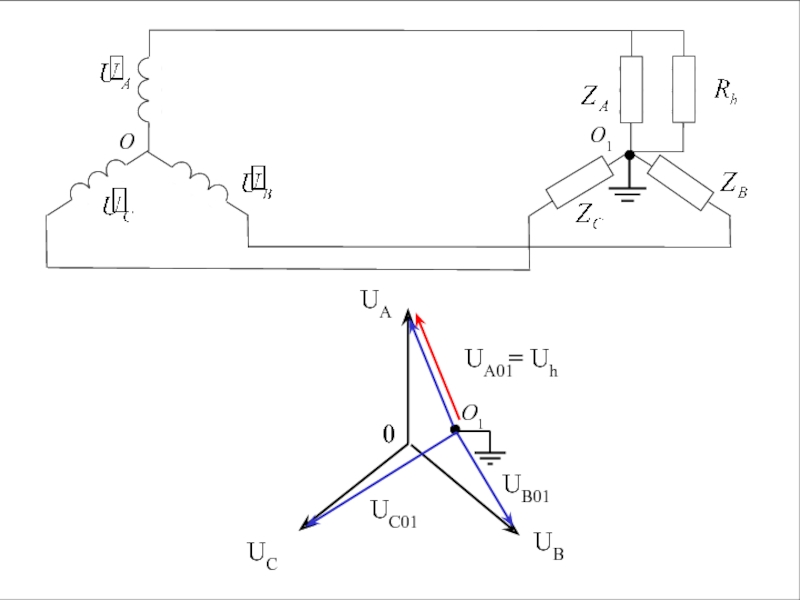

- 19. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ
- 20. OO1UAUCUB0UA01UB01UC01= Uh
- 21. 12345
- 22. RARBRcRhВлияние сопротивления изоляции на напряжение прикосновенияRA,RB,RC >> Rh → Uh ≈ 0UAUBUC001UhUB01UC01
- 23. RARBRcRhВлияние сопротивления изоляции на напряжение прикосновенияUAUBUC001UhUB01UC01RA,RB,RC
- 24. RARBRcRhВлияние сопротивления изоляции на напряжение прикосновенияUAUBUC001UhUB01UC01RA →
- 25. RARBRcRhВлияние сопротивления изоляции на напряжение прикосновенияUAUBUC001UhUC01RВ →

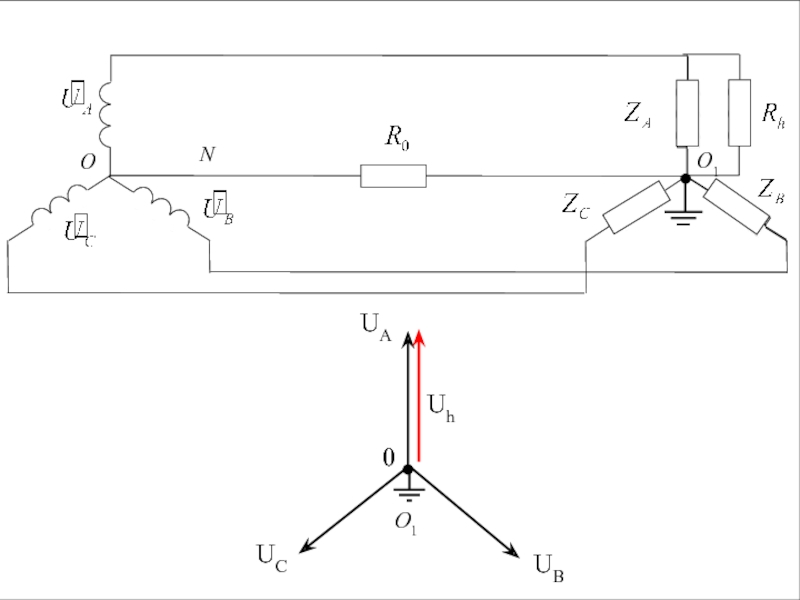

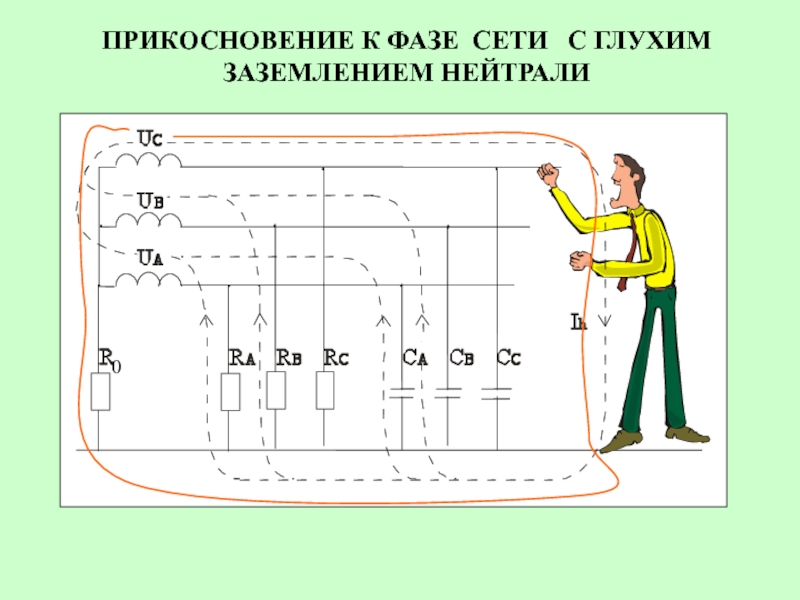

- 26. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ 0
- 27. NOUAUCUB0O1 Uh
- 28. Слайд 28
- 29. Слайд 29
- 30. NОбоснование требования нормирования R0 Rзам
- 31. Обоснование требования нормирования R0 U=220 ВRзамR0RhФNРеально min
- 32. UAUBUC001UhUB01UC01UAUBUC001UhUB01UC01ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ
- 33. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ UAUBUC001UhUB01

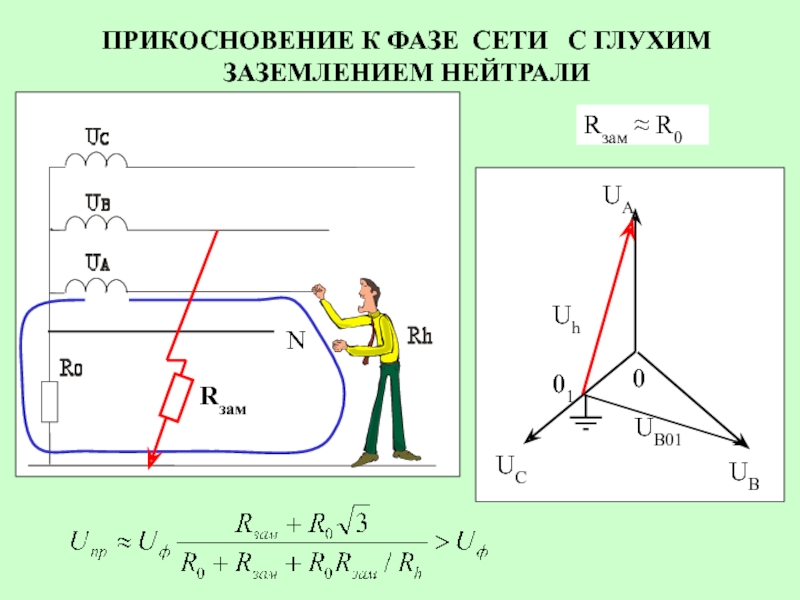

- 34. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ UAUBUC001UhUB01RзамRзам ≈ R0
- 35. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ UAUBUC001UhUB01RзамRзам >> R0
- 36. ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ RзамUAUBUC001UhUC01UB01
- 37. Скачать презентанцию
Заряд статического электричестваЗаряды статического электричества образуются при перемещении (трении) твердых, жидких или газообразных диэлектриков относительно других проводящих или непроводящих ток материалов: перемещение жидкостей (транспортировка по трубопроводам, колебания в цистернах
Слайды и текст этой презентации
Слайд 1
Наведенный заряд
Наведенные заряды формируются на металлических предметах
в зоне действия
электромагнитных полей

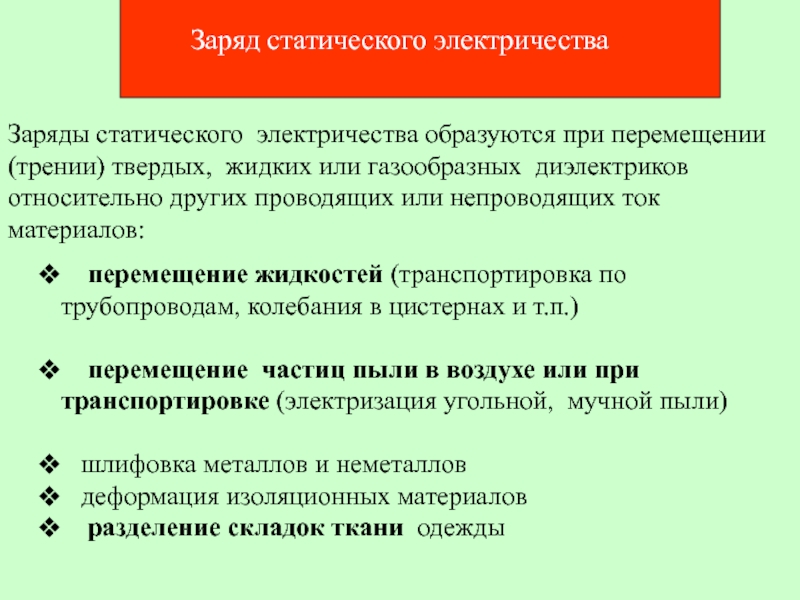

Слайд 2
Заряд статического электричества
Заряды статического электричества образуются при перемещении (трении) твердых,
жидких или газообразных диэлектриков относительно других проводящих или непроводящих ток
материалов: перемещение жидкостей (транспортировка по трубопроводам, колебания в цистернах и т.п.)
перемещение частиц пыли в воздухе или при транспортировке (электризация угольной, мучной пыли)
шлифовка металлов и неметаллов
деформация изоляционных материалов
разделение складок ткани одежды
Слайд 6

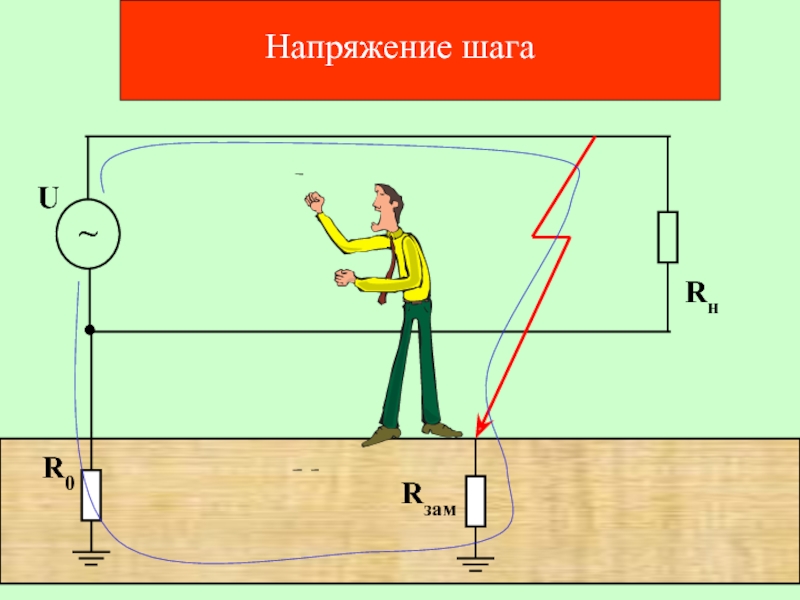

Напряжением шага называется разность потенциалов двух точек поверхности земли, на
которых находится человек.
(в расчетах ширина шага принимается равной а=0,8м )
Uш
= ϕx - ϕx+a
Слайд 15
Uл = √3 Uф
Земля 01
- в общем случае эквипотенциальный проводник
UА01; UВ01; UС01 -
напряжения фаз относительно земли.U001 - напряжение смещения нейтрали.
O
Uл
U001
O1

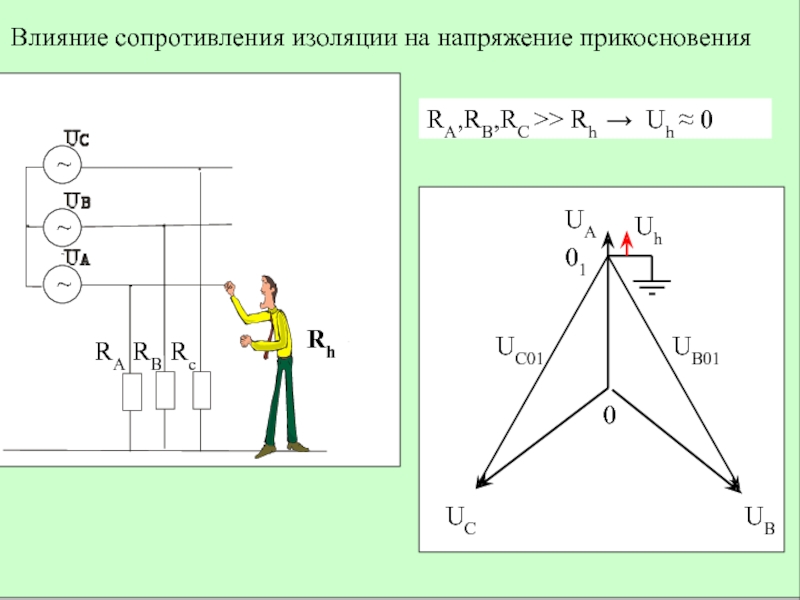

Слайд 22
RA
RB
Rc
Rh
Влияние сопротивления изоляции на напряжение прикосновения
RA,RB,RC >> Rh → Uh
≈ 0
UA
UB
UC
0
01
Uh
UB01
UC01
Слайд 23
RA
RB
Rc
Rh
Влияние сопротивления изоляции на напряжение прикосновения
UA
UB
UC
0
01
Uh
UB01
UC01
RA,RB,RC
≈ UФ
(RA=RB=RC)
UA01
Слайд 24
RA
RB
Rc
Rh
Влияние сопротивления изоляции на напряжение прикосновения
UA
UB
UC
0
01
Uh
UB01
UC01
RA → 0
Uh ≈
0
Слайд 25
RA
RB
Rc
Rh
Влияние сопротивления изоляции на напряжение прикосновения
UA
UB
UC
0
01
Uh
UC01
RВ → 0
Uh ≈
Uл

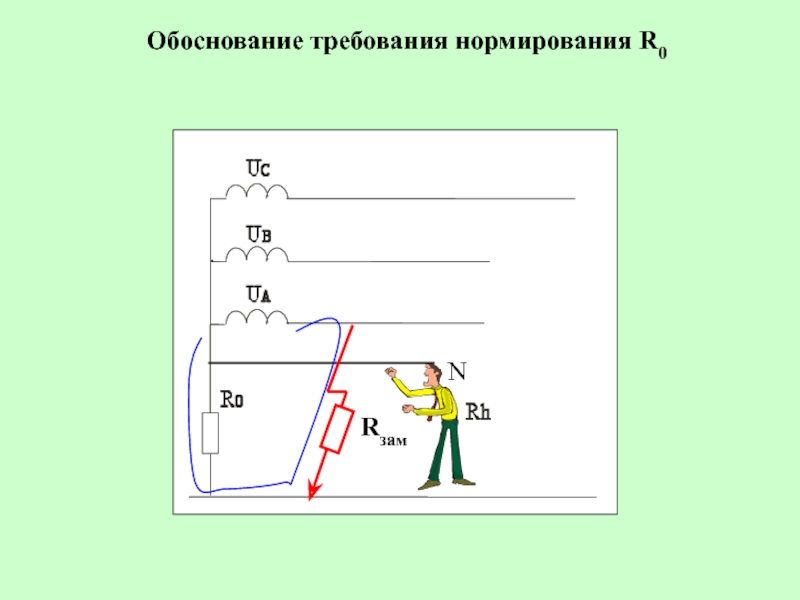

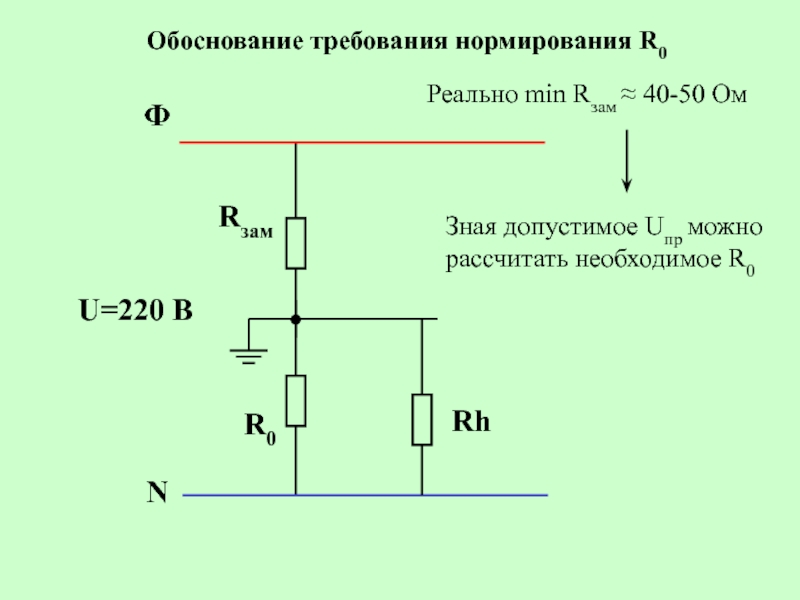

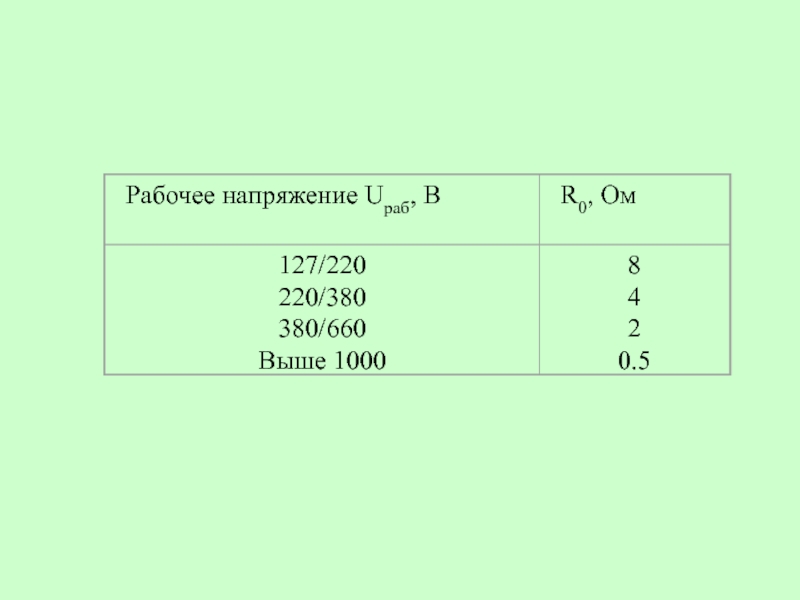

Слайд 31Обоснование требования нормирования R0
U=220 В
Rзам
R0
Rh
Ф
N
Реально min Rзам ≈ 40-50
Ом
Зная допустимое Uпр можно рассчитать необходимое R0

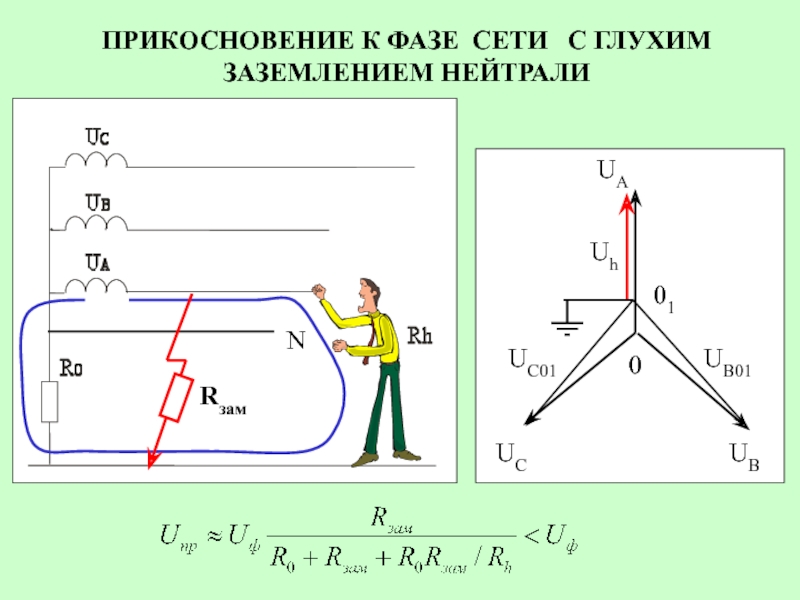

Слайд 32
UA
UB
UC
0
01
Uh
UB01
UC01
UA
UB
UC
0
01
Uh
UB01
UC01

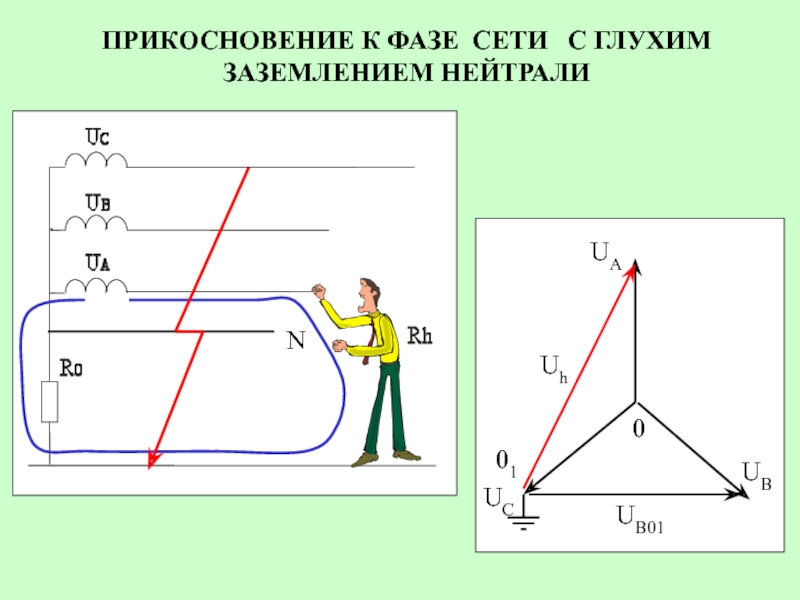

ПРИКОСНОВЕНИЕ К ФАЗЕ СЕТИ С ГЛУХИМ ЗАЗЕМЛЕНИЕМ НЕЙТРАЛИ
