ОБЪЕКТНО-ОРИЕНТИРОВАННЫЕ CASE- технологии

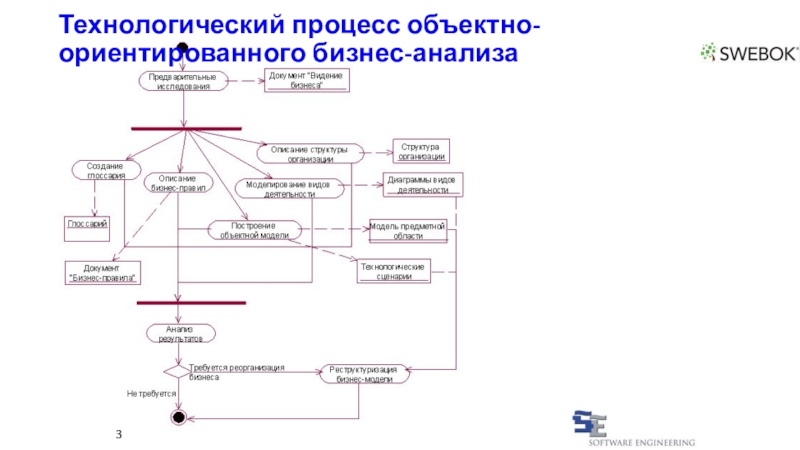

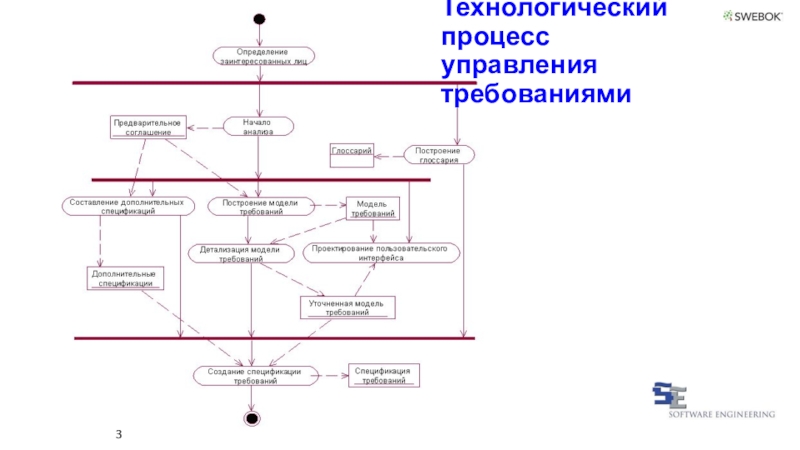

процесс объектно-ориентированного бизнес-анализа

обеспечения информационных систем – это процесс трансформации потребностей пользователей в

требования к программному обеспечению.

Объектно-ориентированный бизнес-анализ (object-oriented design, business view) разработка модели с точки зрения бизнес-прецедентов (business use cases) на основании анализа которой определяются бизнес-процессы, возможности их автоматизации, высокоуровневые требования к будущей программной системе, поддерживающей эти процессы, а так же формулируются бизнес-потребности, бизнес-требования и бизнес-цели.
Выделяют четыре уровня моделирования:
контекстный;
аналитический;
проектный;
уровень реализации.

Объектно-ориентированное проектирование (object-oriented design) – разработка модели с точки зрения вариантов использования, иначе прецедентов системы (Use case view), на основании анализа которой определяются основные Функциональные (Functional Requirements) и пользовательские требования (User Requirements) в соответствии с контекстом и целями, устанавливаемыми Бизнес-требованиями.

идей и проблем реального мира с помощью моделей.

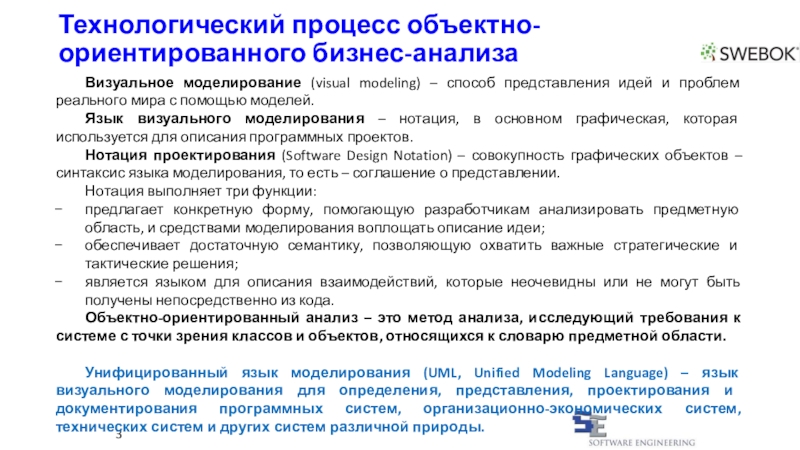

Язык визуального моделирования

– нотация, в основном графическая, которая используется для описания программных проектов.
Нотация проектирования (Software Design Notation) – совокупность графических объектов – синтаксис языка моделирования, то есть – соглашение о представлении.
Нотация выполняет три функции:
предлагает конкретную форму, помогающую разработчикам анализировать предметную область, и средствами моделирования воплощать описание идеи;
обеспечивает достаточную семантику, позволяющую охватить важные стратегические и тактические решения;
является языком для описания взаимодействий, которые неочевидны или не могут быть получены непосредственно из кода.
Объектно-ориентированный анализ – это метод анализа, исследующий требования к системе с точки зрения классов и объектов, относящихся к словарю предметной области.

Унифицированный язык моделирования (UML, Unified Modeling Language) – язык визуального моделирования для определения, представле­ния, проектирования и документирования программных систем, организационно-экономических систем, технических систем и других систем различной природы.

(diagramma) – изображение, рисунок, чертёж – графическое представление данных, которое

представляет собой символьное изображение информации с применением различных приёмов техники визуализации.

Главные цели в разработке UML:
предоставить пользователям готовый к использованию выразительный язык визуального моделирования, позволяющий им разрабатывать осмысленные модели и обменивать­ся ими;
предусмотреть механизмы расширяемости и специализации для расширения базовых концепций;
обеспечить независимость от конкретных языков програм­мирования и процессов разработки.
обеспечить формальную основу для понимания этого языка моделирования (язык должен быть одновременно точным и доступным для понимания, без лишнего формализма);
стимулировать рост рынка объектно-ориентированных инструментальных средств;
интегрировать лучший практический опыт.

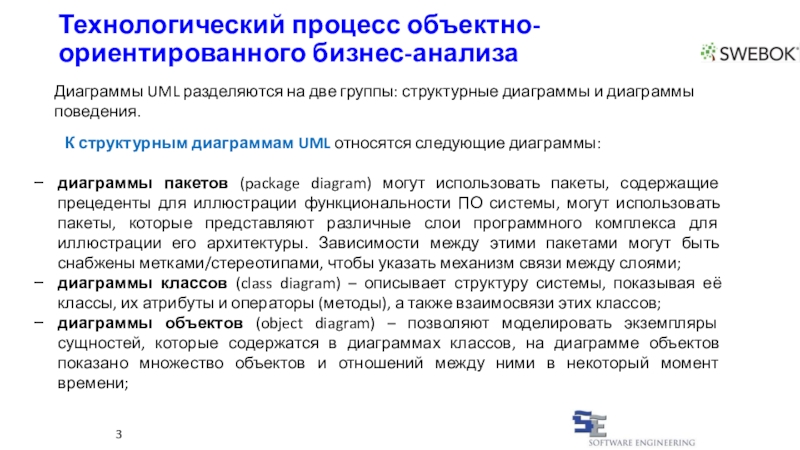

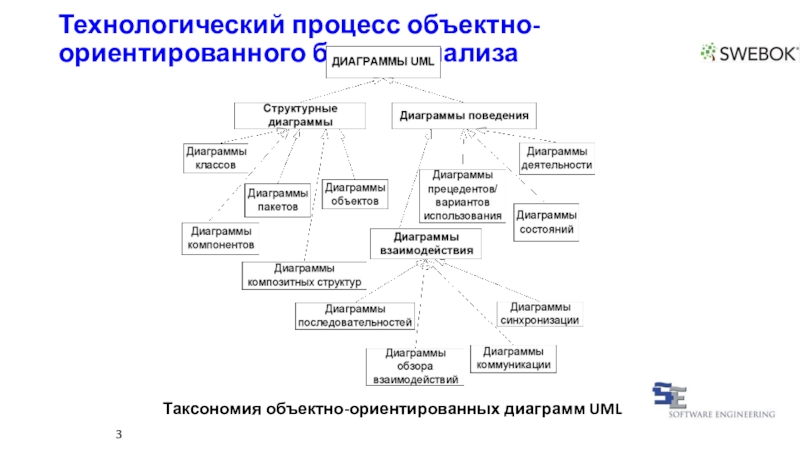

диаграммы и диаграммы поведения.
К структурным диаграммам UML относятся следующие диаграммы:

диаграммы

пакетов (package diagram) могут использовать пакеты, содержащие прецеденты для иллюстрации функциональности ПО системы, могут использовать пакеты, которые представляют различные слои программного комплекса для иллюстрации его архитектуры. Зависимости между этими пакетами могут быть снабжены метками/стереотипами, чтобы указать механизм связи между слоями;
диаграммы классов (class diagram) – описывает структуру системы, показывая её классы, их атрибуты и операторы (методы), а также взаимосвязи этих классов;
диаграммы объектов (object diagram) – позволяют моделировать экземпляры сущностей, которые содержатся в диаграммах классов, на диаграмме объектов показано множество объектов и отношений между ними в некоторый момент времени;

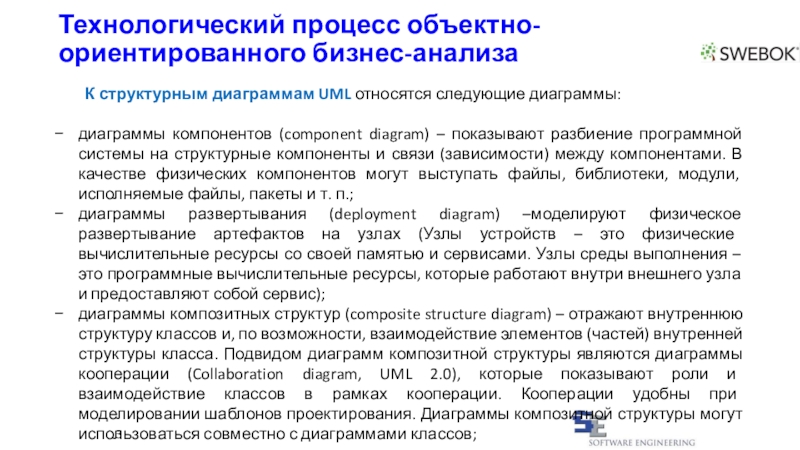

компонентов (component diagram) – показывают разбиение программной системы на структурные

компоненты и связи (зависимости) между компонентами. В качестве физических компонентов могут выступать файлы, библиотеки, модули, исполняемые файлы, пакеты и т. п.;
диаграммы развертывания (deployment diagram) –моделируют физическое развертывание артефактов на узлах (Узлы устройств – это физические вычислительные ресурсы со своей памятью и сервисами. Узлы среды выполнения – это программные вычислительные ресурсы, которые работают внутри внешнего узла и предоставляют собой сервис);
диаграммы композитных структур (composite structure diagram) – отражают внутреннюю структуру классов и, по возможности, взаимодействие элементов (частей) внутренней структуры класса. Подвидом диаграмм композитной структуры являются диаграммы кооперации (Collaboration diagram, UML 2.0), которые показывают роли и взаимодействие классов в рамках кооперации. Кооперации удобны при моделировании шаблонов проектирования. Диаграммы композитной структуры могут использоваться совместно с диаграммами классов;

прецедентов, также: вариантов использования, сценарии использования (use case diagram) –

отражают отношения, существующие между актёрами (actors) (может быть человек или другая система, подсистема или класс, которые представляют нечто вне сущности) и прецедентами (спецификация последовательностей действий);
диаграммы деятельности (activity diagram) – которые показывают разложение некоторой деятельности на её составные части. Под деятельностью (activity) понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов – вложенных видов деятельности и отдельных действий (action), соединённых между собой потоками, которые идут от выходов одного узла ко входам другого;
диаграммы состояний (statechart diagram) – по существу диаграммы конечных автоматов, которые описывают все возможные состояния одного экземпляра определенного класса и возможные последовательности его переходов из одного состояния в другое, то есть моделируют все изменения состояний объекта как его реакцию на внешние воздействия.

типа диаграмм взаимодействия:
диаграммы последовательностей (sequence diagram) — показывает взаимодействия объектов,

упорядоченные по времени их проявления;
диаграммы коммуникации, иначе диаграммы кооперации, также сотрудничества (communication diagram, collaboration diagram) – диаграммы, на которых изображаются взаимодействия между частями композитной структуры или ролями кооперации (в отличие от диаграмм последовательности, явно указываются отношения между объектами, а время как отдельное измерение не используется);
диаграммы обзора взаимодействия (interaction overview diagram) – разновидность диаграммы деятельности, включающая фрагменты диаграммы последовательности и конструкции потока управления;
диаграммы синхронизации (timing diagram) – альтернативное представление диаграммы последовательности, явным образом показывающее изменения состояния на линии жизни с заданной шкалой времени (для систем реального времени).

тысячу раз прочитать пересказ.
