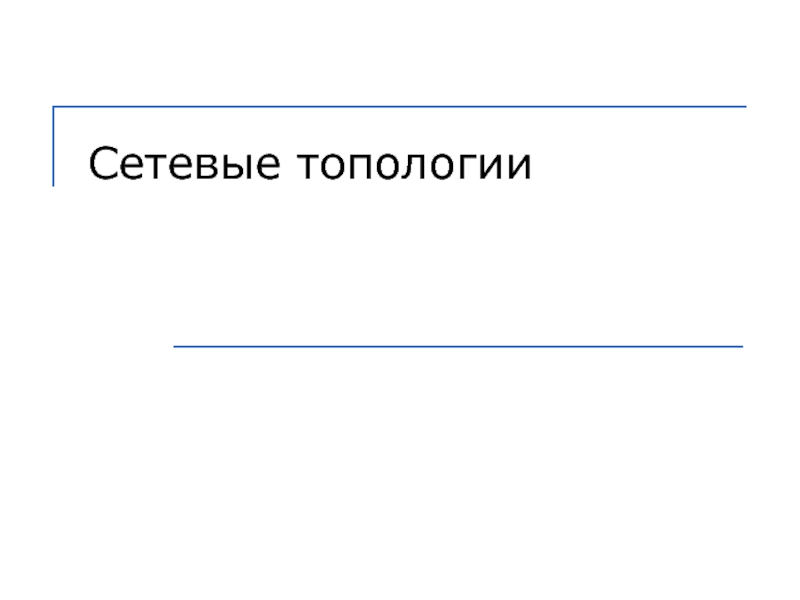

- 3. Сетевые топологии
- 4. Компьютерные сетиВведение из 34Сетевые топологииТопология сети –
- 5. Компьютерные сетиВведение из 34Сетевые топологии Базовые топологииСуществует
- 6. Компьютерные сетиВведение из 34Сетевые топологии Шина…В топологии
- 7. Компьютерные сетиВведение из 34Сетевые топологии Шина –
- 8. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 9. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 10. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 11. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 12. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 13. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Шина
- 14. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии ЗвездаВ
- 15. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 16. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда – активная/пассивнаяЗвезда – пассивная топологияконцентратор
- 17. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 18. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 19. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 20. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 21. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Звезда
- 22. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии КольцоВ
- 23. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 24. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 25. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 26. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 27. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 28. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 29. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 30. Нижний Новгород2007Компьютерные сетиВведение из 34Сетевые топологии Кольцо
- 31. Нижний Новгород2007Компьютерные сетиВведение из 34ЗаключениеВсе возможные топологии

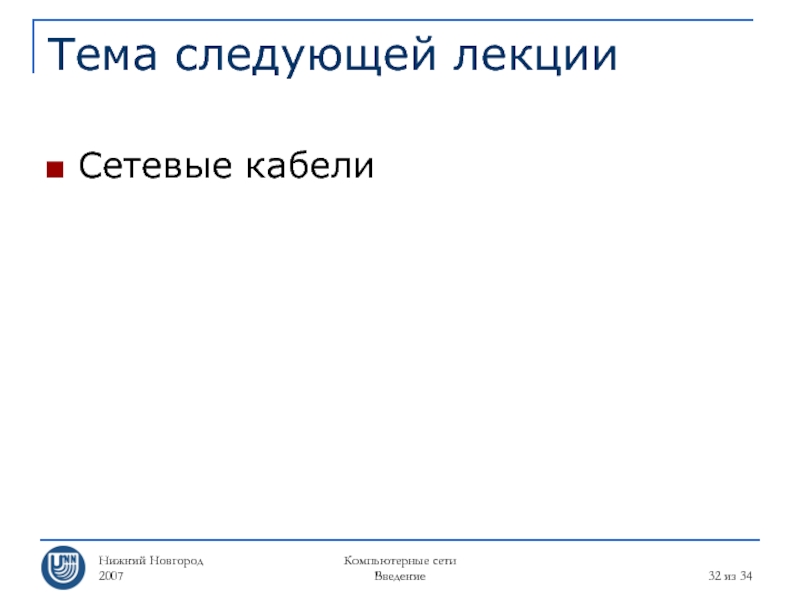

- 32. Нижний Новгород2007Компьютерные сетиВведение из 34Тема следующей лекцииСетевые кабели
- 33. Нижний Новгород2007Компьютерные сетиВведение из 34Вопросы для обсуждения
- 34. Нижний Новгород2007Компьютерные сетиВведение из 34ЛитератураВ.Г. Олифер, Н.А. Олифер. Компьютерные сети. Принципы, технологии, протоколы. СПб: Питер, 2001.
- 35. Скачать презентанцию
Компьютерные сетиВведение из 34СодержаниеСетевые топологиишиназвездакольцо
Слайды и текст этой презентации
Слайд 4Компьютерные сети
Введение
из 34
Сетевые топологии
Топология сети – это физическое расположение
компонентов сети (компьютеров, кабелей, других устройств)
состав необходимого оборудования, методы управления сетью и поиска неисправностей, возможность расширения сети в будущем
Слайд 5Компьютерные сети
Введение
из 34
Сетевые топологии
Базовые топологии
Существует большое количество топологий, но
все они строятся как сочетание трех базовых топологий
шина (bus)
звезда (star)
кольцо
(ring)
Слайд 6Компьютерные сети
Введение
из 34
Сетевые топологии
Шина…
В топологии "шина" все устройства в
сети подключены к одному кабелю
Кабель со всеми подключенными к нему
устройствами называется сегментом
Слайд 7Компьютерные сети
Введение
из 34
Сетевые топологии
Шина – общая среда передачи
Все устройства
объединены единой средой передачи, поэтому в каждый момент времени вести
передачу может только одно устройство. Сформированный им сигнал передается всем устройствам сети, но обработку информации производит лишь тот сетевой адаптер, MAC-адрес которого указан в кадре как получатель
Слайд 8Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

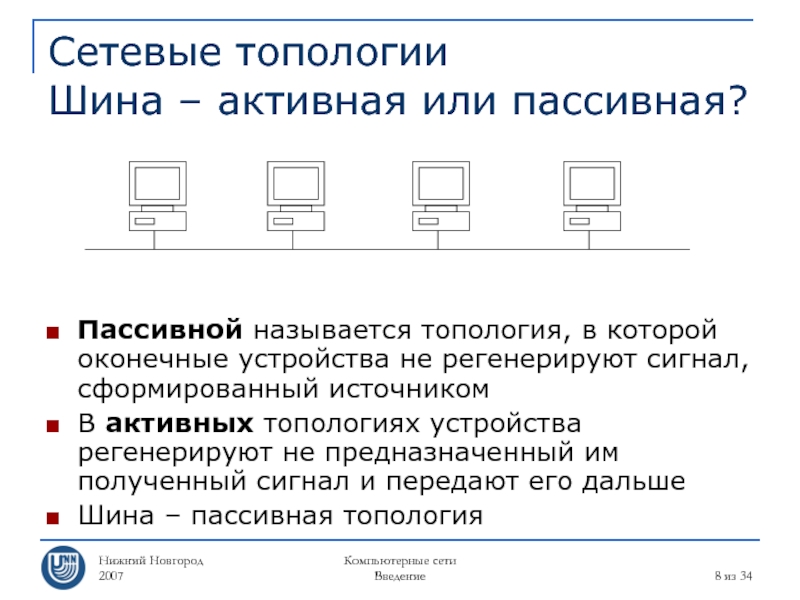

Шина – активная или пассивная?
Пассивной
называется топология, в которой оконечные устройства не регенерируют сигнал, сформированный
источникомВ активных топологиях устройства регенерируют не предназначенный им полученный сигнал и передают его дальше
Шина – пассивная топология
Слайд 9Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

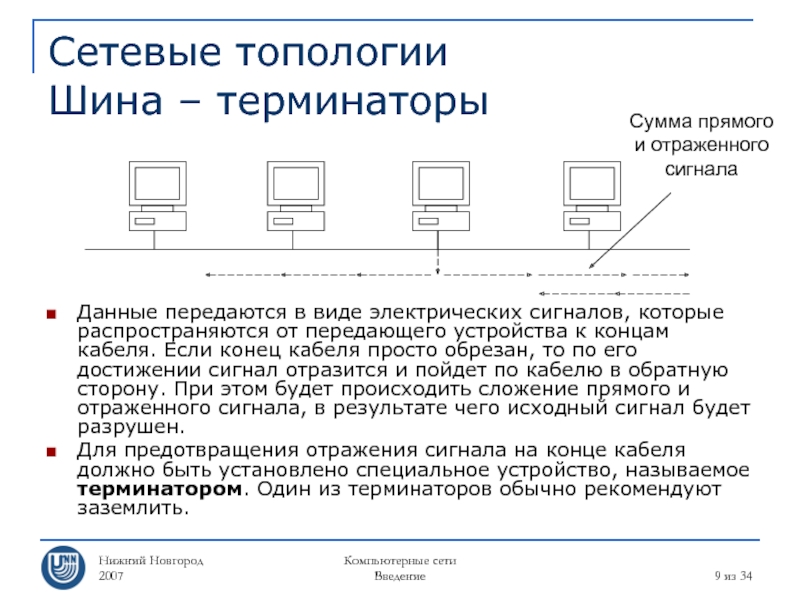

Шина – терминаторы
Данные передаются в
виде электрических сигналов, которые распространяются от передающего устройства к концам
кабеля. Если конец кабеля просто обрезан, то по его достижении сигнал отразится и пойдет по кабелю в обратную сторону. При этом будет происходить сложение прямого и отраженного сигнала, в результате чего исходный сигнал будет разрушен.Для предотвращения отражения сигнала на конце кабеля должно быть установлено специальное устройство, называемое терминатором. Один из терминаторов обычно рекомендуют заземлить.
Сумма прямого
и отраженного
сигнала
Слайд 10Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Шина – стоимость
Для создания сети
с топологией "шина" требуются
NIC для всех оконечных устройств
сравнительно небольшое количество
кабеляи не требуются дополнительные устройства
Эти требования определяют сравнительную дешевизну данной топологии
Слайд 11Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

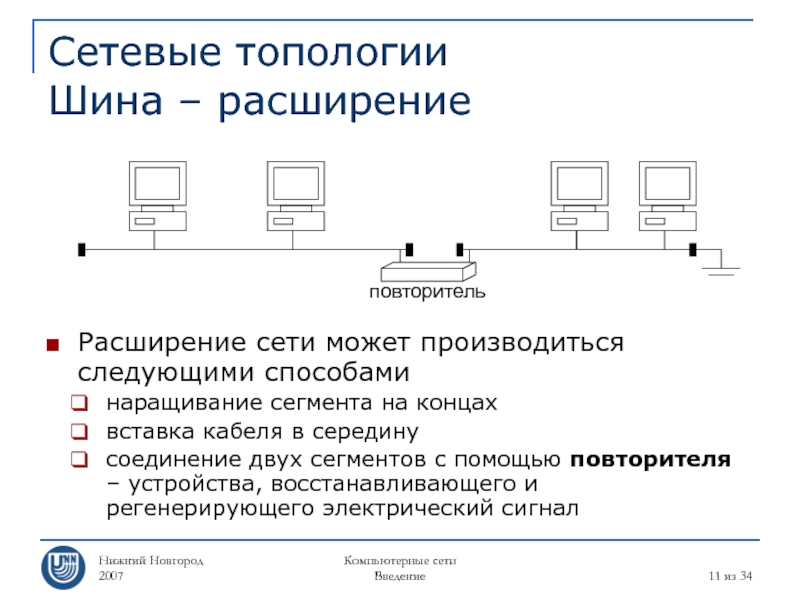

Шина – расширение
Расширение сети может
производиться следующими способами
наращивание сегмента на концах
вставка кабеля в середину
соединение двух
сегментов с помощью повторителя – устройства, восстанавливающего и регенерирующего электрический сигналповторитель
Слайд 12Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Шина – неисправности
В топологии "шина"
возможны следующие неисправности
выход из строя оконечного устройства
не влияет на работу
остальной сетидиагностируется и исправляется локально на неисправном устройстве
разрыв кабеля
сеть не работает
нахождение точки разрыва требует либо использования специальных инструментов (кабельного тестера), либо перестановки терминаторов
выход из строя повторителя
сеть распадается на два работающих сегмента
повторитель
Слайд 13Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Шина – выводы
Шина – простая
и дешевая топология, что определило ее популярность в 80-е годы
В
настоящее время зависимость работоспособности всей сети от единичного разрыва кабеля и длительное время поиска и устранения подобной неисправности делает практически невозможным применение данной топологии в промышленных сетях
Слайд 14Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда
В топологии "звезда" в сети
существует специальный компонент – концентратор (hub), к которому посредством кабелей
подсоединены все остальные устройстваконцентратор
Слайд 15Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – общая среда передачи
Задача
концентратора – принять сигнал от передающего устройства и передать его
остальным. Таким образом, в сети с топологией "звезда" все устройства объединены единой средой передачи, и в каждый момент времени вести передачу может только одно устройство.Исключение составляют случаи, когда в качестве центра "звезды" используется не обычный концентратор, а более сложное устройство
концентратор
Слайд 16Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – активная/пассивная
Звезда – пассивная
топология
концентратор
Слайд 17Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – центральное устройство
В качестве
центрального могут использоваться устройства различных классов. Принципы взаимодействия оконечных устройств
при этом существенно отличаютсяПассивный хаб – коммутирующий блок
Активный хаб – восстанавливает принимаемый сигнал
Свитч
Маршрутизатор
Другие типы устройств
концентратор
Слайд 18Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – стоимость
Для создания сети
с топологией "звезда" требуются
NIC для всех оконечных устройств
Концентратор
Относительно большое (по
сравнению с шиной) количество кабеля для соединения всех оконечных устройств с центральнымТаким образом, топология "звезда" в среднем несколько дороже, чем топология "шина"
концентратор
Слайд 19Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – расширение
Расширение сети с
топологией "звезда" производится следующими способами
Подключение новых устройств к свободным портам
концентратораПодключение вместо одного из оконечных устройств другого концентратора
Обычным кабелем соединяется обычный порт одного концентратора и UpLink-порт другого концентратора
Перекрестным кабелем соединяются обычные порты обоих концентраторов
концентратор
концентратор
Слайд 20Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – неисправности
В топологии "звезда"
возможны следующие неисправности
выход из строя оконечного устройства
не влияет на работу
остальной сетиразрыв кабеля между оконечным и центральным устройством
оконечное устройство отключается от сети
выход из строя центрального устройства
сегмент сети, обслуживаемый данным устройством, не работает
разрыв кабеля между центральными устройствами
сеть распадается на два работающих сегмента
Все типы неисправностей легко локализуются
концентратор
концентратор
Слайд 21Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Звезда – выводы
Несмотря на сравнительно
высокую стоимость, звезда является наиболее популярной в настоящий момент топологией
благодаря возможности построения на ее основе иерархической сети (составная топология "звезда звезд") и простоте обнаружения и исправления неисправностей
Слайд 22Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

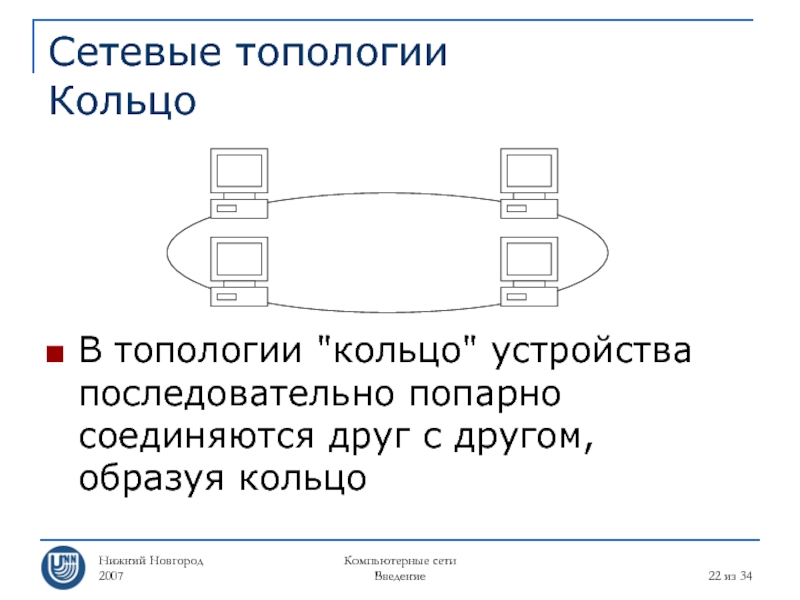

Кольцо
В топологии "кольцо" устройства последовательно
попарно соединяются друг с другом, образуя кольцо
Слайд 23Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

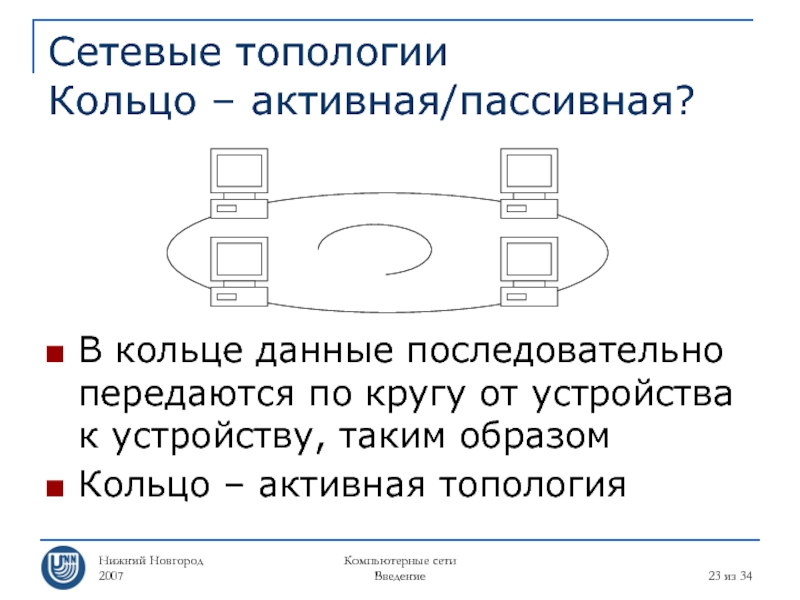

Кольцо – активная/пассивная?
В кольце данные
последовательно передаются по кругу от устройства к устройству, таким образом
Кольцо
– активная топология
Слайд 24Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

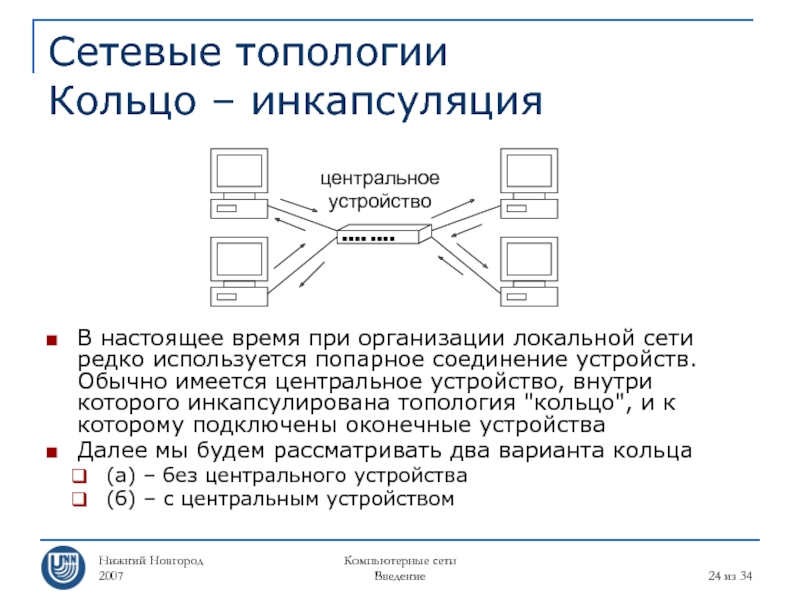

Кольцо – инкапсуляция
В настоящее время
при организации локальной сети редко используется попарное соединение устройств. Обычно
имеется центральное устройство, внутри которого инкапсулирована топология "кольцо", и к которому подключены оконечные устройстваДалее мы будем рассматривать два варианта кольца
(а) – без центрального устройства
(б) – с центральным устройством
центральное
устройство
Слайд 25Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии

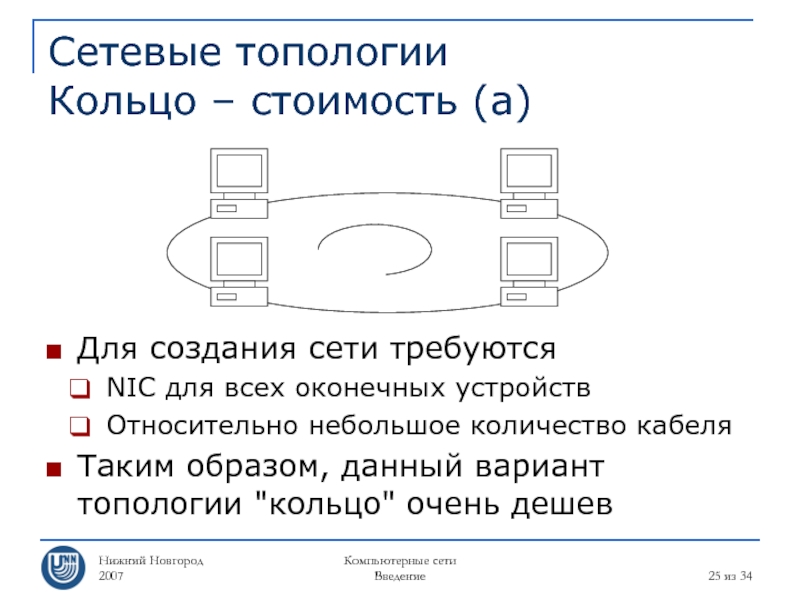

Кольцо – стоимость (а)
Для создания
сети требуются
NIC для всех оконечных устройств
Относительно небольшое количество кабеля
Таким образом,
данный вариант топологии "кольцо" очень дешев
Слайд 26Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Кольцо – стоимость (б)
Для создания
сети требуются
NIC для всех оконечных устройств
Центральное устройство
Относительно большое (по сравнению
с шиной и вариантом (а)) количество кабеля для соединения всех оконечных устройств с центральнымТаким образом, данный вариант топологии в среднем несколько дороже, чем топология "шина" и вариант (а) топологии кольцо
Необходимо отметить, что в настоящий момент топология кольцо применяется в сетях с технологией Token Ring, в которых стоимость центральных устройств относительно велика
центральное
устройство
Слайд 27Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Кольцо – расширение (а)
Для расширения
сети достаточно добавить устройства в кольцо
Технологии передачи, как правило, ограничивают
максимальную длину кольца и максимальное количество устройств
Слайд 28Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Кольцо – расширение (б)
Расширение сети
с топологией "кольцо" (вариант б) производится следующими способами
Подключение новых устройств
к свободным портам центрального устройстваПодключение вместо одного из оконечных устройств другого центрального устройства
обычные порты обоих центральных устройств соединяются обычным кабелем
центральное
устройство
центральное
устройство
Слайд 29Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Кольцо – неисправности (а)
В топологии
"кольцо" (а) возможны следующие неисправности
выход из строя оконечного устройства (если
устройство выключено, оно не работает с сигналом, просто соединяя свой входной канал с выходным)сеть не работает
разрыв кабеля между оконечными устройствами
сеть не работает
В технологиях, использующих топологию кольцо, как правило, существуют специальные алгоритмы быстрого поиска места неисправности
Слайд 30Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Сетевые топологии
Кольцо – неисправности (б)
В топологии
"кольцо" (б) возможны следующие неисправности
выход из строя оконечного устройства
не влияет
на работу остальной сетиразрыв кабеля между оконечным и центральным устройством
оконечное устройство отключается от сети
выход из строя центрального устройства
сегмент сети, обслуживаемый данным устройством, не работает
разрыв кабеля между центральными устройствами
сеть распадается на два работающих сегмента
Все типы неисправностей легко локализуются
центральное
устройство
центральное
устройство
Слайд 31Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Заключение
Все возможные топологии строятся как сочетание
трех базовых
Шина
Звезда
Кольцо
В настоящий момент топология звезда наиболее популярна благодаря возможности
построения на ее основе иерархической сети и простоте обнаружения и исправления неисправностей
Слайд 34Нижний Новгород
2007
Компьютерные сети
Введение
из 34
Литература
В.Г. Олифер, Н.А. Олифер. Компьютерные сети.
Принципы, технологии, протоколы. СПб: Питер, 2001.
