Общие сведения о сборочных чертежах

Тема урока:

«Общие сведения о сборочных чертежах».

Цель урока:
Изучить общие сведения о сборочных
чертежах
Задачи урока:
Развивать логику, интуицию
воспитывать трудолюбие, умение
сотрудничать друг с другом, интерес
к предмету

момент (настроение).
Актуализация опорных знаний.
2

этап. Формирование знаний, умений, навыков
Решение задач на построение логики.
Решение задач на интуицию.
Анализ чертежа.
Анализ простейшего сборочного соединения.
Объяснение нового материала.
здоровьесберегающая пауза. Рефлексия (настроение)см.приложение №1
3 этап. Индивидуальная работа
Вопросы для закрепления
Работа по степени сложности выполнения заданий.
4 этап. Заключительный.
Подведение итогов (закрепление)
Рефлексия (настроение)
Задание на дом

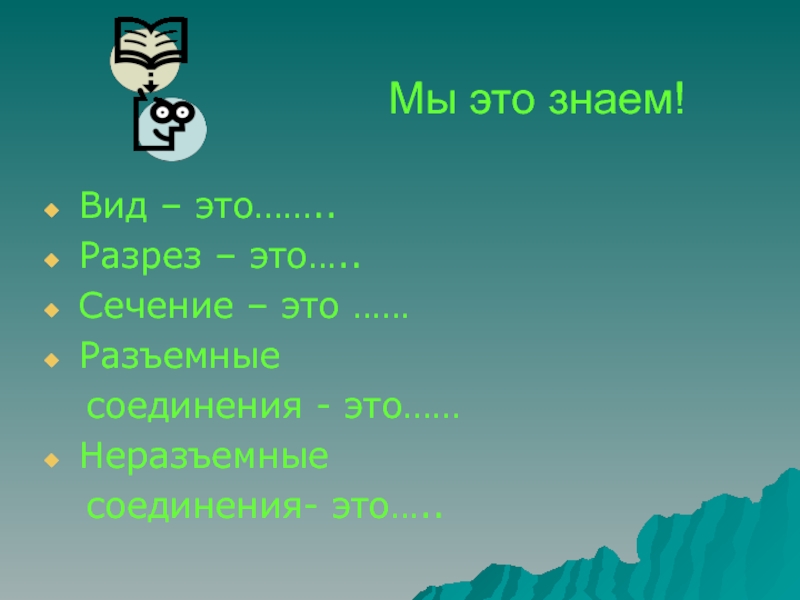

Мы это знаем!
Вид – это……..
Разрез – это…..
Сечение – это ……
Разъемные

соединения - это……
Неразъемные
соединения- это…..

всего – на столе 1,2 или 3

оптических иллюзиях. Можно выделить следующие случаи изображений: неоднозначные, парадоксальные, кажущиеся

искаженными.

Например:
неоднозначные
изображения-
раскрытая книга для нас кажется то внутренней стороной, то
внешней
парадоксальные
изображения –
картина на
которой, предметы даны
плоскими.

неопределенные
изображения –глядя
на дерево, на рисунке мы не можем сказать как распределено оно в пространстве.

Решение задачи

на интуицию

Даны три рисунка:
Проставьте на циферблате часов цифры 3, 6 ,9 и 12.
Левая туфля или правая перед вами?
Найди ошибку в рисунке шахматной доски.
см.приложение №2

чертеж

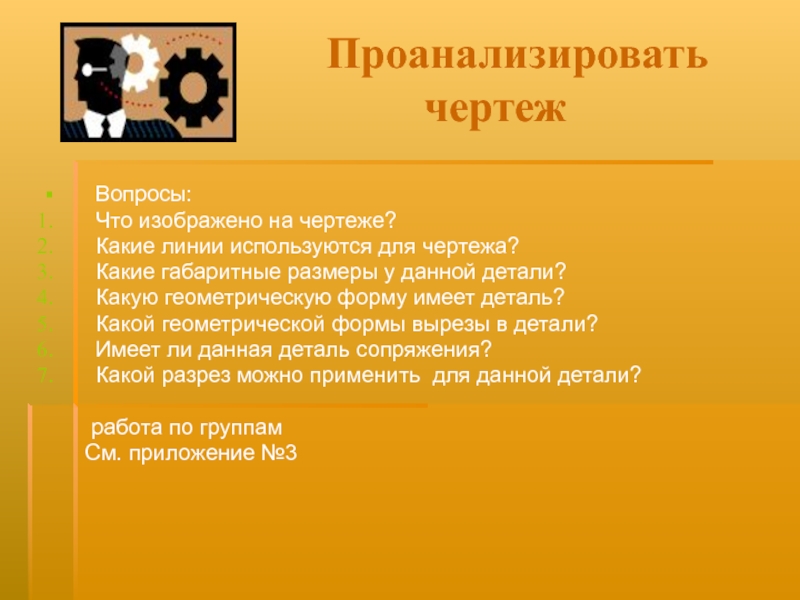

Вопросы:
Что изображено

на чертеже?
Какие линии используются для чертежа?
Какие габаритные размеры у данной детали?
Какую геометрическую форму имеет деталь?
Какой геометрической формы вырезы в детали?
Имеет ли данная деталь сопряжения?
Какой разрез можно применить для данной детали?

работа по группам
См. приложение №3

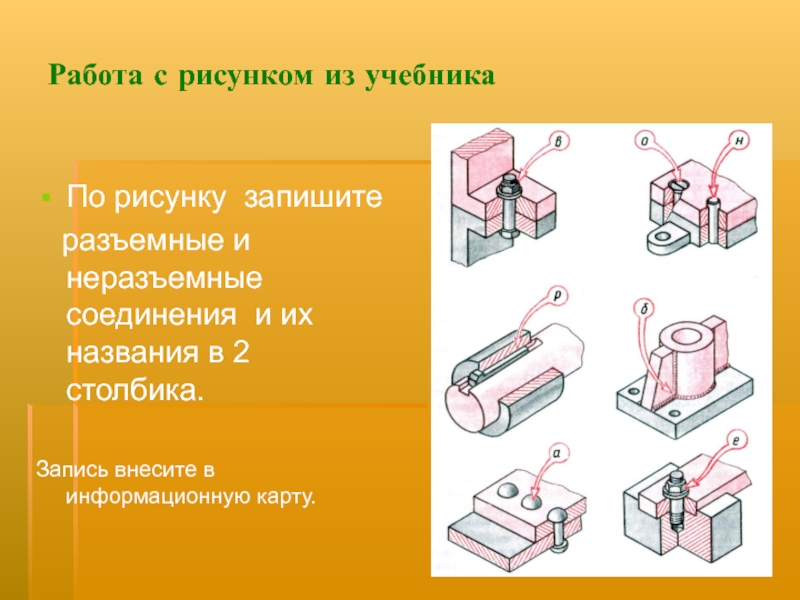

неразъемные соединения и их названия в 2 столбика.

Запись

внесите в информационную карту.

относится болтовое соединение?
2.Сколько деталей содержит болтовое соединение?
3.С помощью чего происходит

соединение деталей?

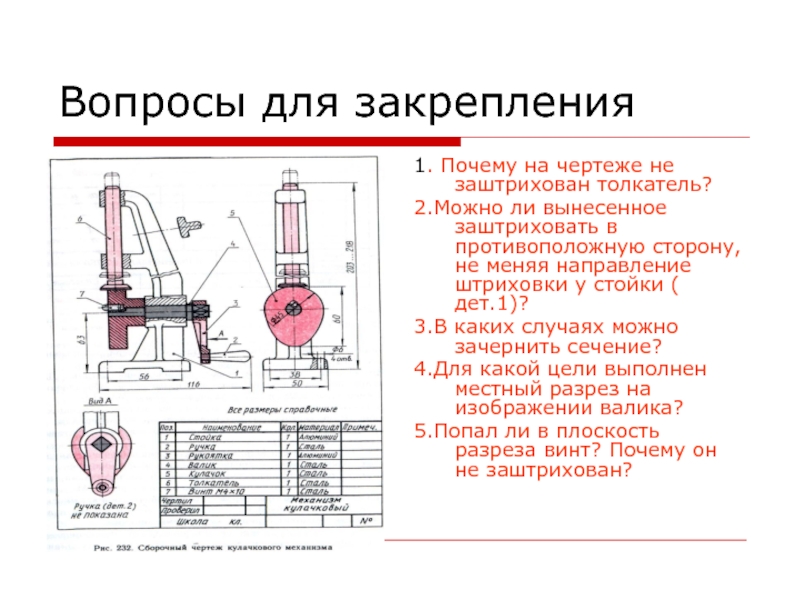

вынесенное заштриховать в противоположную сторону, не меняя направление штриховки у

стойки ( дет.1)?
3.В каких случаях можно зачернить сечение?
4.Для какой цели выполнен местный разрез на изображении валика?
5.Попал ли в плоскость разреза винт? Почему он не заштрихован?

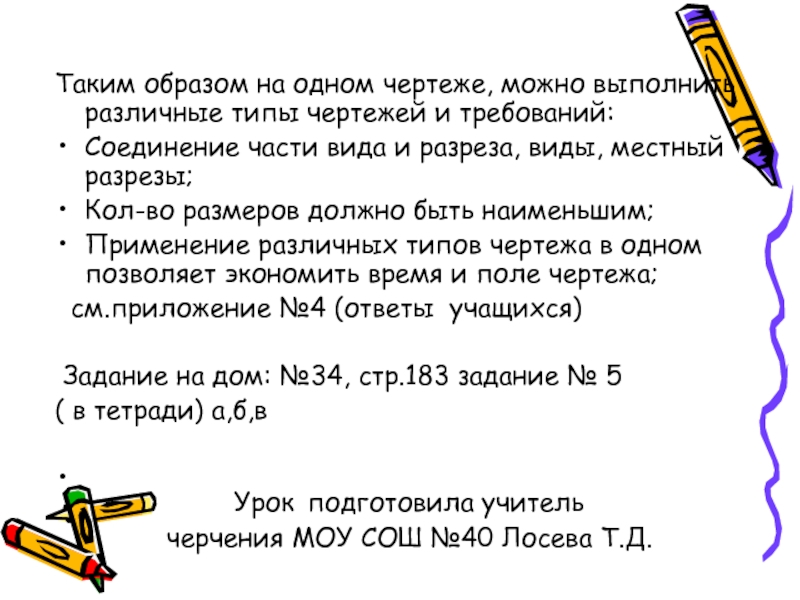

Таким образом на одном чертеже, можно выполнить различные типы чертежей

и требований:
Соединение части вида и разреза, виды, местный разрезы;
Кол-во размеров должно быть наименьшим;
Применение различных типов чертежа в одном позволяет экономить время и поле чертежа;
см.приложение №4 (ответы учащихся)

Задание на дом: №34, стр.183 задание № 5
( в тетради) а,б,в
