ОБЩАЯ ХАРАКТЕРИСТИКА АВТОМАТИЗИРОВАННОЙ СТАНЦИИ ПОМЕХ УКВ ДИАПАЗОНА ТАКТИЧЕСКОГО ЗВЕНА УПРАВЛЕНИЯ БАЗОВОГО КОМПЛЕКСА ПОДАВЛЕНИ

«БАЗОВЫЙ КОМПЛЕКС РАДИОПОДАВЛЕНИЯ ЧАСТЕЙ

РАДИОЭЛЕКТРОННОЙ БОРЬБЫ»


ЗАНЯТИЕ № 5:
«ОБЩАЯ ХАРАКТЕРИСТИКА АВТОМАТИЗИРОВАННОЙ СТАНЦИИ ПОМЕХ УКВ ДИАПАЗОНА ТАКТИЧЕСКОГО ЗВЕНА УПРАВЛЕНИЯ БАЗОВОГО КОМПЛЕКСА ПОДАВЛЕНИЯ»


УЧЕБНЫЕ ВОПРОСЫ:

1. Назначение и основные тактико - технические
характеристики автоматизированной станции помех УКВ
радиосвязи Р-330Б.
2. Состав оборудования автоматизированной станции
помех УКВ радиосвязи Р-330Б. Структурная схема станции.

ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА

радиосвязи Р-330Б.

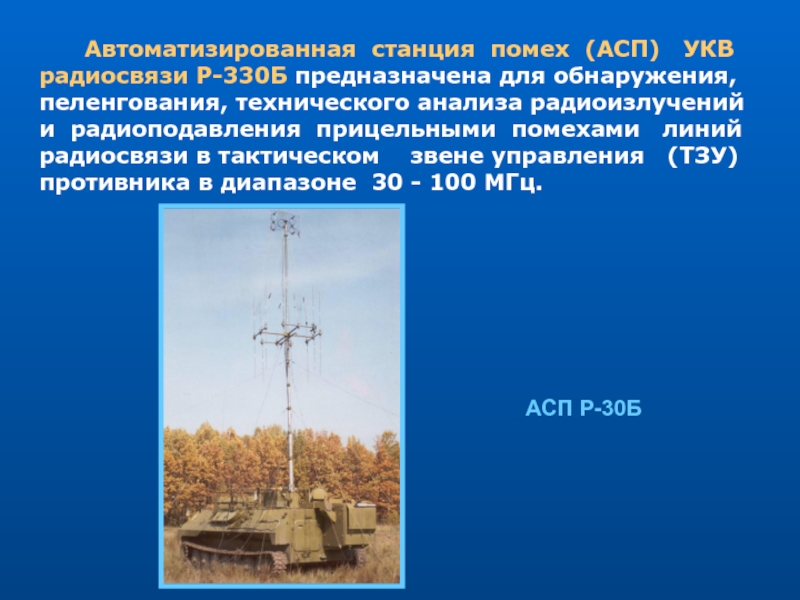

Р-330Б предназначена для обнаружения, пеленгования, технического анализа радиоизлучений

и радиоподавления прицельными помехами линий радиосвязи в тактическом звене управления (ТЗУ) противника в диапазоне 30 - 100 МГц.

АСП Р-30Б

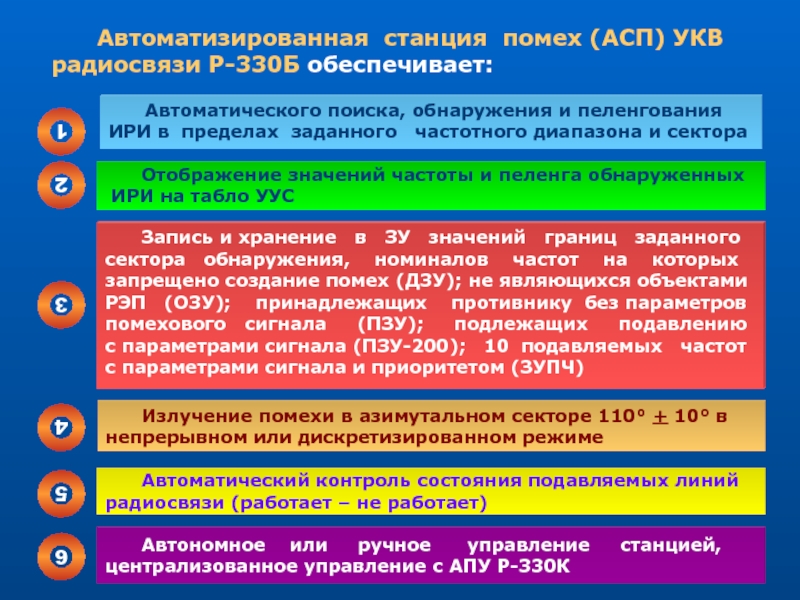

обеспечивает:
Автоматического поиска, обнаружения и пеленгования
ИРИ в

пределах заданного частотного диапазона и сектора

Излучение помехи в азимутальном секторе 110° + 10° в
непрерывном или дискретизированном режиме

Отображение значений частоты и пеленга обнаруженных
ИРИ на табло УУС

Запись и хранение в ЗУ значений границ заданного
сектора обнаружения, номиналов частот на которых
запрещено создание помех (ДЗУ); не являющихся объектами
РЭП (ОЗУ); принадлежащих противнику без параметров
помехового сигнала (ПЗУ); подлежащих подавлению
с параметрами сигнала (ПЗУ-200); 10 подавляемых частот
с параметрами сигнала и приоритетом (ЗУПЧ)

Автоматический контроль состояния подавляемых линий
радиосвязи (работает – не работает)

Автономное или ручное управление станцией,
централизованное управление с АПУ Р-330К

1

2

3

4

5

6

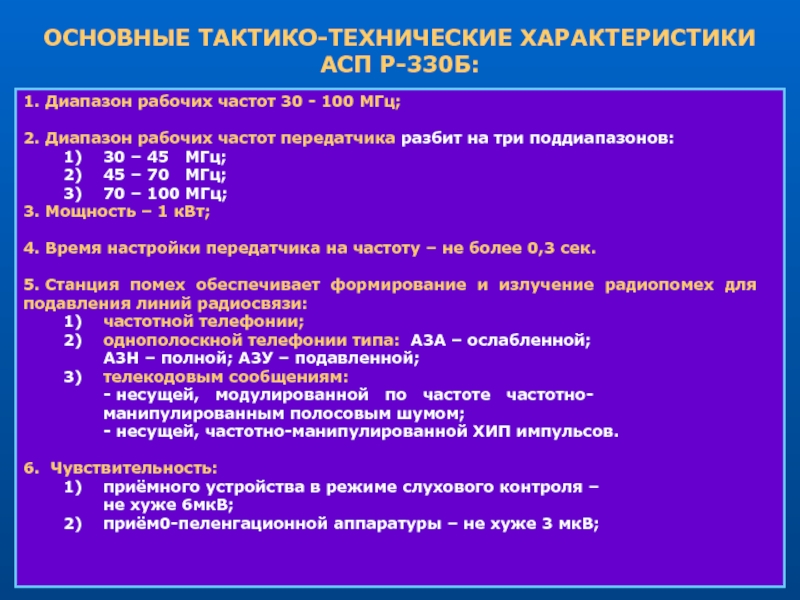

100 МГц;

2. Диапазон рабочих частот передатчика разбит на три поддиапазонов:
1) 30

– 45 МГц;
2) 45 – 70 МГц;
3) 70 – 100 МГц;
3. Мощность – 1 кВт;

4. Время настройки передатчика на частоту – не более 0,3 сек.

5. Станция помех обеспечивает формирование и излучение радиопомех для
подавления линий радиосвязи:
1) частотной телефонии;
2) однополоскной телефонии типа: А3А – ослабленной;
А3Н – полной; А3У – подавленной;
3) телекодовым сообщениям:
- несущей, модулированной по частоте частотно-
манипулированным полосовым шумом;
- несущей, частотно-манипулированной ХИП импульсов.

6. Чувствительность:
1) приёмного устройства в режиме слухового контроля –
не хуже 6мкВ;
2) приём0-пеленгационной аппаратуры – не хуже 3 мкВ;

– не более 3°;
8. Максимальная ошибка пеленгования - 10°;

9. Скорость перестройки приёмо-пеленгационной аппаратуры – 100 МГц/сек;
10. Точность автоматической настройки приёмо-пеленгационной аппаратуры
на среднюю частоту сигнала – не хуже + 1 кГц;
11. Количество значений частот, которые могут храниться в ЗУ станции:
1) ДЗУ, ОЗУ, ПЗУ - 7000;
2) ПЗУ-200 - 240;
3) ЗУПЧ - 10.

12. Антенная система:
1) передающая логопреодическая антенна ГА-480;
2) передающая ненаправленная антенна ГА-482;
3) приёмо-пеленгаторная антенна Эдкока-Комолова Т-251;
4) для РРС Р-415В используется:
- Z-образная направленная антенна (ДБ11);
- ненаправленная (штыревая) антенна (ДБ12);
5) штыревые антенны АШ-4 (2 шт) – для радиостанции Р-173 и устройста
поисково-пеленгаторного.

13. Электропитание:
1) от промышленной сети трёхфазного тока напряжением 380 В;
2) от электроагрегата АД16У – Т/400 – 1 ВП;

14. Транспортная база – МТЛБУ.

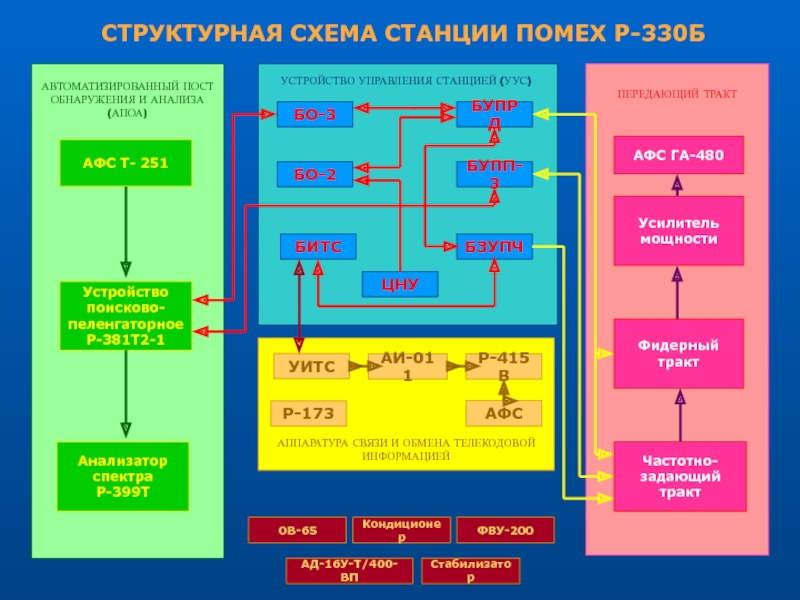

УКВ радиосвязи Р-330Б. Структурная схема

станции.

ПОСТ ОБНАРУЖЕНИЯ И АНАЛИЗА (АПОА)
УСТРОЙСТВО УПРАВЛЕНИЯ СТАНЦИЕЙ (УУС)
БО-3
БО-2
БИТС
БУПРД
БУПП-3
БЗУПЧ
ЦНУ
АППАРАТУРА СВЯЗИ И

ОБМЕНА ТЕЛЕКОДОВОЙ ИНФОРМАЦИЕЙ

УИТС

АИ-011

Р-415В

АФС

Р-173

АФС ГА-480

ПЕРЕДАЮЩИЙ ТРАКТ

ОВ-65

ФВУ-200

АД-16У-Т/400-ВП

Стабилизатор

Кондиционер

Частотно-
задающий
тракт

Фидерный
тракт

Усилитель
мощности

(АПОА)
СОСТАВ АППАРАТУРЫ ПОДСИСТЕМЫ РАДИОРАЗВЕДКИ
Приёмо-пеленгаторная антенна
Т-251

предназначена для преобразования энергии электромагнитного поля

сигнала в напряжение, параметры которого содержат информацию о направлении прихода радиоволн.

Устройство поисково-пеленгаторное
Р-381Т2-1

предназначено для автоматического обнаружения и настройки на средние значения частот сигналов в диапазоне от 30 до 100 МГц.

Анализатор спектра
Р-399Т

предназначен для проведения технического анализа сигналов и их осциллографического наблюдение.

ПОСТ ОБНАРУЖЕНИЯ И АНАЛИЗА (АПОА)
УСТРОЙСТВО УПРАВЛЕНИЯ СТАНЦИЕЙ (УУС)
БО-3
БО-2
БИТС
БУПРД
БУПП-3
БЗУПЧ
ЦНУ
АППАРАТУРА СВЯЗИ И

ОБМЕНА ТЕЛЕКОДОВОЙ ИНФОРМАЦИЕЙ

УИТС

АИ-011

Р-415В

АФС

Р-173

АФС ГА-480

ПЕРЕДАЮЩИЙ ТРАКТ

ОВ-65

ФВУ-200

АД-16У-Т/400-ВП

Стабилизатор

Кондиционер

Частотно-
задающий
тракт

Фидерный
тракт

Усилитель
мощности

антенна ГА-480
предназначена для излучения помеховых ВЧ сигналов в пространство.
Усилитель

мощности ГА-210

предназначен для усиления ВЧ сигнала помехи до мощности 1 кВт и передачи его в АФС.

Фидерный тракт ГА - 230

предназначен для подавления гармонических состав-ляющих в проходящем ВЧ сигнале и формирования сигнала для контроля работоспособности и индикации уровня проходящей мощности

Частотно-задающий тракт ГА – 220М

предназначен для формирования сигналов радиопомехи в диапазоне частот 30-100 МГц, сопряжения аппаратуры ПРД с УУС по командам управления и контроля работоспособности ПРД.

ПОСТ ОБНАРУЖЕНИЯ И АНАЛИЗА (АПОА)
УСТРОЙСТВО УПРАВЛЕНИЯ СТАНЦИЕЙ (УУС)
БО-3
БО-2
БИТС
БУПРД
БУПП-3
БЗУПЧ
ЦНУ
АППАРАТУРА СВЯЗИ И

ОБМЕНА ТЕЛЕКОДОВОЙ ИНФОРМАЦИЕЙ

УИТС

АИ-011

Р-415В

АФС

Р-173

АФС ГА-480

ПЕРЕДАЮЩИЙ ТРАКТ

ОВ-65

ФВУ-200

АД-16У-Т/400-ВП

Стабилизатор

Кондиционер

Частотно-
задающий
тракт

Фидерный
тракт

Усилитель
мощности

поднесущей частоте 128 кГц
для четырёх возбудителей

предназначено для ввода в

запоминающие
устройства (ЗУ) устройства управления
станции (УУС) исходных данных

предназначено для автоматизированного
управления аппаратурой подсистем разведки
и подавления станции помех в соответствии
с выбранным способом управления и режимом
работы; формирует команды, с помощью
которых устройства, входящие в состав
аппаратуры подсистем разведки и подавления,
обмениваются информацией по заданному
алгоритму

предназначена для формирования
управляющих сигналов, обмена телекодовой
информацией с автоматизированным пунктом
управления и организации служебной связи
при централизованном управлении, а также
защиты передаваемых данных от ошибок

в ручном режиме во все запоминающие устройства УУС с отображением

на цифровом табло вводимой и считываемой информации.

БЛОК ОБРАБОТКИ-2

БО-2

предназначен для формирования команд, обеспечивающих обмен информацией между УПП и УУС, и обработки информации по заданному алгоритму

БО-3

БЛОК ОБРАБОТКИ-3

предназначен для настройки на заданные частоты 4-х возбудителей и приёмника УПП.

БУПП-3

БЛОК УПРАВЛЕНИЯ ПРИЁМО-ПЕРЕДАЧЕЙ

обеспечивает сопряжение со всеми блоками УУС и передатчиком станции. В нём заложен алгоритм работы УУС.

БУПРД

БЛОК УПРАВЛЕНИЯ ПЕРЕДАТЧИКОМ

выполняет функции запоминания десяти значений частот с параметрами радиопомехи и управление модулятором (формирование команд на установку скорости передачи

БЗУПЧ

БЛОК ЗУ ПОДАВЛЯЕМЫХ ЧАСТОТ

обеспечивает сопряжение УУС с УИТС и установку с индикацией режима управления станции.

БИТС

БЛОК ИНФОРМАЦИОННО-ТЕХНИЧЕСКОГО СОПРЯЖЕНИЯ

на поднесущей частоте 128 кГц
для четырёх возбудителей
предназначена для излучения

радиосигнала помехи в пространство с вертикальной поляризацией и используется при работе АСП на стоянке.
ГА-480 представляет собой мягкую симметричную логопереодическую вибраторную антенну.

Передающая логопериодическая антенна ГА -480

кГц
для четырёх возбудителей
предназначена для излучения радиосигнала помехи в пространство

с вертикальной поляризацией и используется при работе АСП в движении.
ГА-482 представляет собой вертикально расположенный шунтированный несимметричный вибратор.

Передающая ненаправленная антенна ГА -482

кГц
для четырёх возбудителей
предназначена для приёма и первичной обработки сигналов

ИРИ в напряжения пеленгационных пар содеожащих информацию об угле прихода электромагнитной волны.
Т-251 представляет собой систему из восьми вертикальных диполей, образующих две пеленгационные пары

Приёмо-пеленгаторная антенна Т-251

кГц
для четырёх возбудителей
предназначена для приёма и излучения сигналов РРС.
Представляет

собой систему из двух ромбических антенн с решётчатым рефлектором для уменьшения уровня задних и боковых лепестков ДН.

Направленная Z - образная антенна Р-415В

кГц
для четырёх возбудителей
предназначена для приёма и излучения сигналов РРС.
Ненаправленная

штыревая антенна Р-415В

предназначена для приёма и излучения радиосигналов в УКВ диапазоне и обеспечения связи на стоянке.

Ненаправленная штыревая антенна АШ-4 Р-173

предназначена для аедения радиоразведки в движении

Ненаправленная штыревая антенна АШ-4 Т-210
