Слайд 1Химическая технология основного органического синтеза
Технология оксосинтеза
© МИТХТ, 2003

Химическая технология основного органического синтезаТехнология оксосинтеза© МИТХТ, 2003

Слайд 2Химическая технология основного органического синтеза Технология оксосинтеза

Оксосинтез или гидроформилирование это

реакция взаимодействия ненасыщенных соединений с СО и Н2 с получением

альдегидов


Химическая технология основного органического синтеза  Технология оксосинтеза	Оксосинтез или гидроформилирование это реакция взаимодействия ненасыщенных соединений с СО

Слайд 3Химическая технология основного органического синтеза Технология оксосинтеза
Реакция открыта в 1938

г.
Первая промышленная установка - 1952 год
К 1974 году производили более

5 млн.т. в год

Основные продукты:
бутиловые спирты;
масляные альдегиды;
высшие алифатические спирты С7-С8; С6-С10;
пропионовый альдегид;
н - пропиловый спирт.
Химическая технология основного органического синтеза  Технология оксосинтезаРеакция открыта в 1938 г.Первая промышленная установка - 1952 годК

Слайд 4Химическая технология основного органического синтеза Технология оксосинтеза
Основные преимущества
универсальность (при одинаковой

организации процесса можно получать различные альдегиды или спирты с длиной

углеводородной цепи от С3 до C18);

доступность сырья (наряду с синтез-газом можно использовать этилен, пропилен, бутилен, димеры, тримеры и тетрамеры пропилена, (α-олефины, сополимеры пропилена и бутилена и др.);

технико -экономические показатели процесса более благоприятны, чем у других методов производства аналогичных продуктов.

Химическая технология основного органического синтеза  Технология оксосинтеза			Основные преимуществауниверсальность (при одинаковой организации процесса можно получать различные альдегиды

Слайд 5Химическая технология основного органического синтеза Технология оксосинтеза
Реакция протекает в жидкой

органической фазе.
Катализируется карбонильными комплексами металлов.
Наиболее распространенные каталитические системы:

Co(CO)8

HCo(CO)4; r=200 110-140o

HCo(CO)3PBu3; r=1 180-200o

Rh(CO)Cl(PPh3)2




Химическая технология основного органического синтеза  Технология оксосинтезаРеакция протекает в жидкой органической фазе.Катализируется карбонильными комплексами металлов.Наиболее распространенные

Слайд 6Химическая технология основного органического синтеза Технология оксосинтеза
Катализаторы - карбонилы металлов

Химическая технология основного органического синтеза  Технология оксосинтеза	Катализаторы - карбонилы металлов

Слайд 7Химическая технология основного органического синтеза Технология оксосинтеза
Механизм




кобальтовые не модифицированные

катализаторы

Химическая технология основного органического синтеза  Технология оксосинтезаМеханизм 		кобальтовые не модифицированные катализаторы

Слайд 8Химическая технология основного органического синтеза Технология оксосинтеза
родиевые
модифицированные
катализаторы
Механизм















Химическая технология основного органического синтеза  Технология оксосинтезародиевыемодифицированныекатализаторыМеханизм

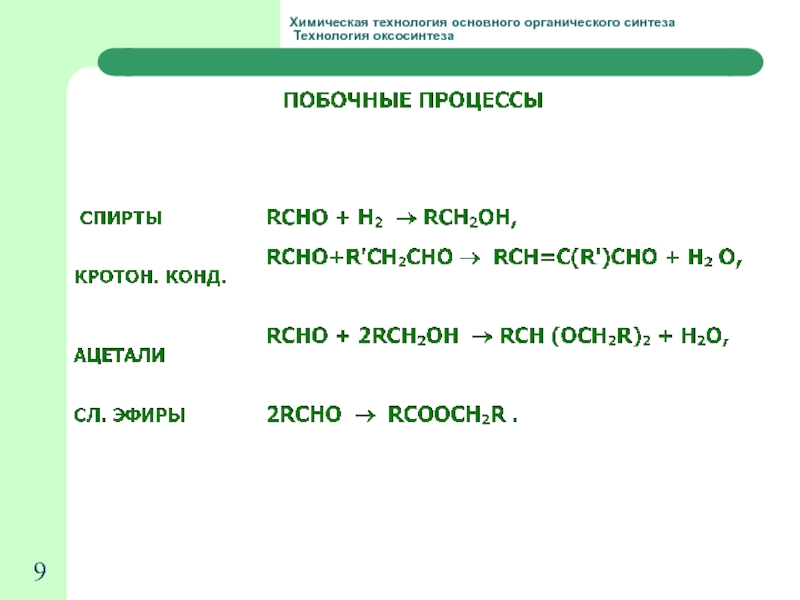

Слайд 9Химическая технология основного органического синтеза Технология оксосинтеза

Химическая технология основного органического синтеза  Технология оксосинтеза

Слайд 10Химическая технология основного органического синтеза Технология оксосинтеза

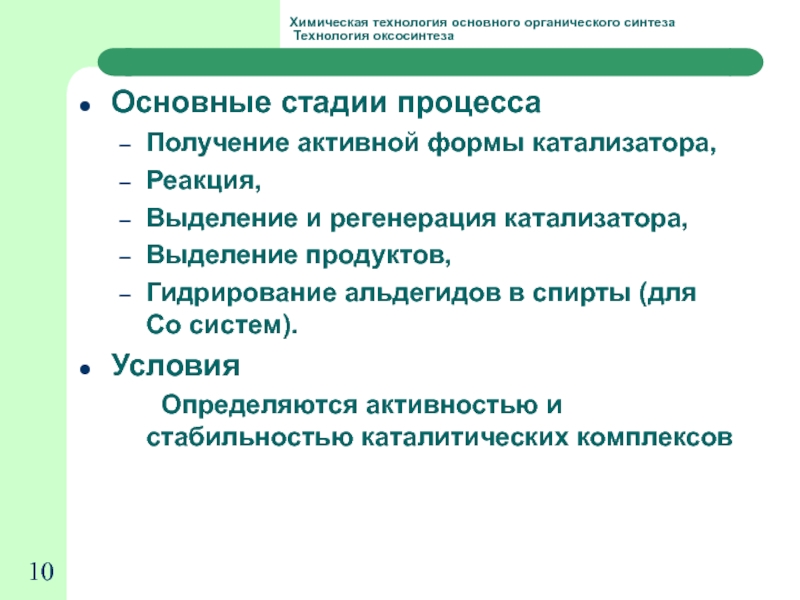

Основные стадии процесса
Получение активной

формы катализатора,
Реакция,
Выделение и регенерация катализатора,
Выделение продуктов,
Гидрирование альдегидов в спирты (для

Со систем).
Условия
Определяются активностью и стабильностью каталитических комплексов
Химическая технология основного органического синтеза  Технология оксосинтезаОсновные стадии процессаПолучение активной формы катализатора,Реакция,Выделение и регенерация катализатора,Выделение продуктов,Гидрирование

Слайд 11Химическая технология основного органического синтеза Технология оксосинтеза
Условия
Определяются активностью и стабильностью

каталитических комплексов
HCo(CO)4; 110-140oС 200-350 ат.
Ruhrchemic (ФРГ) и BASF (ФРГ)

HCo(CO)3PBu3; 180-200oС 50-100 ат.
Shell (США) и

Mitsubishi (Япония)

Rh(CO)Cl(PPh3)2 100оС 7-25 ат.
Union Carbide (США)

Соотношение СО:Н2=1, инерты до 10%.
Требуется отсутствие СО2; Н2О; О2 (разрушение кат.)
диенов, ацетиленов (ингибиторы)

Химическая технология основного органического синтеза  Технология оксосинтеза	Условия	Определяются активностью и стабильностью каталитических комплексов	HCo(CO)4;		110-140oС		200-350 ат.	Ruhrchemic (ФРГ) и BASF

Слайд 12Химическая технология основного органического синтеза Технология оксосинтеза
Триадная схема

Химическая технология основного органического синтеза  Технология оксосинтезаТриадная схема

Слайд 13Химическая технология основного органического синтеза Технология оксосинтеза
Нафтенатная схема

Химическая технология основного органического синтеза  Технология оксосинтезаНафтенатная схема

Слайд 14Химическая технология основного органического синтеза Технология оксосинтеза
Испарительно-солевая схема

Химическая технология основного органического синтеза  Технология оксосинтезаИспарительно-солевая схема

Слайд 15Химическая технология основного органического синтеза Технология оксосинтеза
Испарительная схема

Химическая технология основного органического синтеза  Технология оксосинтезаИспарительная схема

Слайд 16Химическая технология основного органического синтеза Технология оксосинтеза

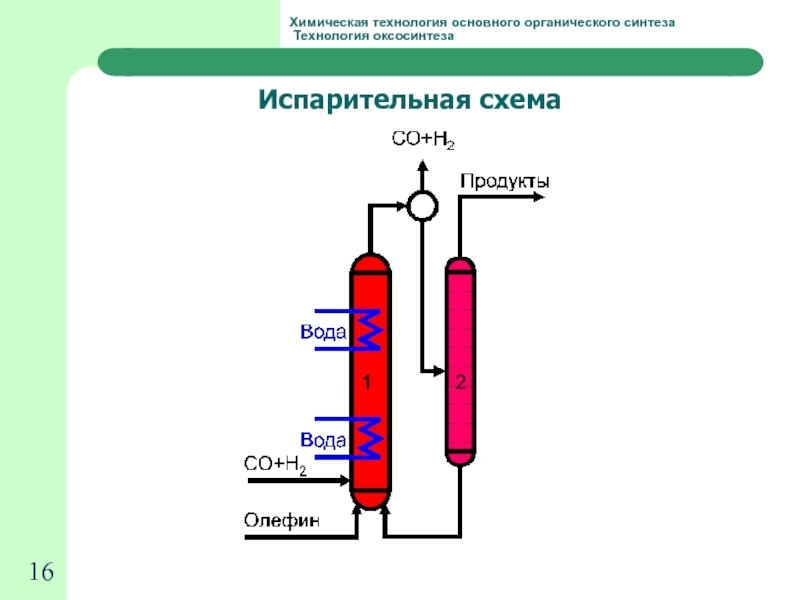

Испарительная схема

Химическая технология основного органического синтеза  Технология оксосинтезаИспарительная схема

Слайд 17Химическая технология основного органического синтеза Технология оксосинтеза
Структура технологической схемы разделения

продуктов оксосинтеза зависит от свойств исходных компонентов (в том числе

и растворителя) и продуктов оксосинтеза. Мы рассмотрим вопросы разделения только на примерах разделения продуктов оксосинтеза пропилена, направленного на получение масляных альдегидов и бутиловых спиртов.

Разделение в значительной степени зависит от двух факторов:
выхода изомерных альдегидов и спиртов,
наличия различных растворителей и реакционной активности компонентов (альдегидов и спиртов), а следовательно, присутствия продуктов уплотнения (продуктов альдольной конденсации и других реакций).
Химическая технология основного органического синтеза  Технология оксосинтезаСтруктура технологической схемы разделения продуктов оксосинтеза зависит от свойств исходных

Слайд 18Химическая технология основного органического синтеза Технология оксосинтеза

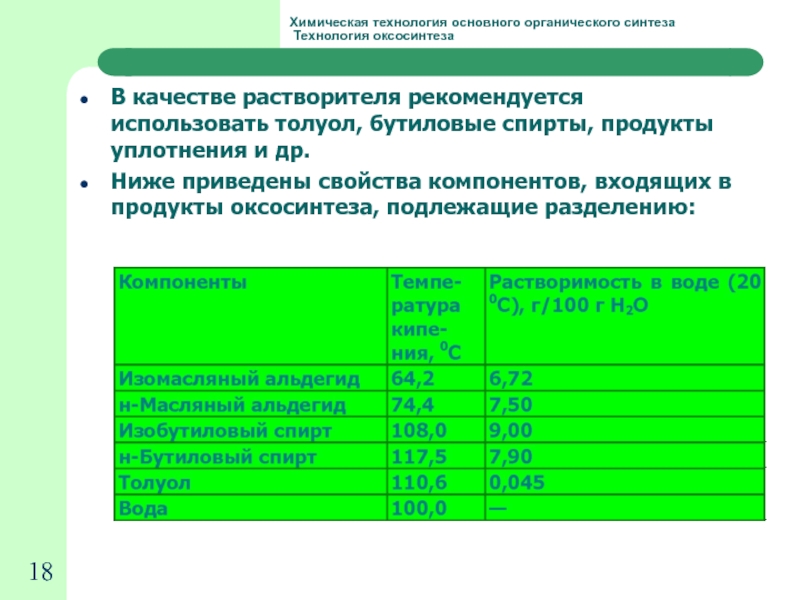

В качестве растворителя рекомендуется

использовать толуол, бутиловые спирты, продукты уплотнения и др.
Ниже приведены

свойства компонентов, входящих в продукты оксосинтеза, подлежащие разделению:
Химическая технология основного органического синтеза  Технология оксосинтезаВ качестве растворителя рекомендуется использовать толуол, бутиловые спирты, продукты уплотнения

Слайд 19Химическая технология основного органического синтеза Технология оксосинтеза

Химическая технология основного органического синтеза  Технология оксосинтеза

Слайд 20Химическая технология основного органического синтеза Технология оксосинтеза
Применение бутиловых спиртов в

качестве растворителя может привести к увеличению количества продуктов уплотнения вследствие

их взаимодействия с альдегидами, но упрощает разделение, так как бутиловые спирты присутствуют в исходной смеси.

При использовании продуктов уплотнения в качестве растворителя при разделении может также увеличиваться их количество за счет взаимодействия продуктов оксосинтеза при высоких температурах в кубах колонн.

Применение толуола в качестве растворителя значительно осложняет разделение продуктов оксосинтеза вследствие образования азеотропов толуола с бутиловыми спиртами.

Химическая технология основного органического синтеза  Технология оксосинтезаПрименение бутиловых спиртов в качестве растворителя может привести к увеличению

Слайд 21Химическая технология основного органического синтеза Технология оксосинтеза

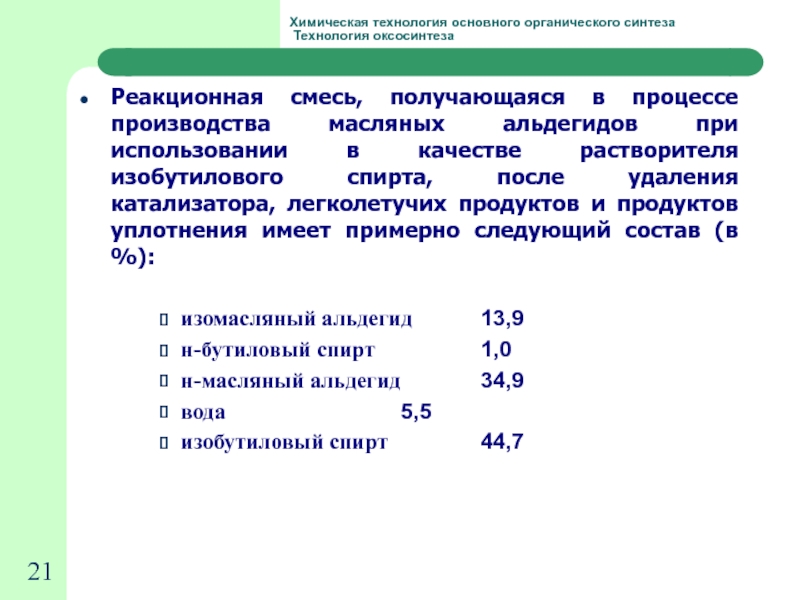

Реакционная смесь, получающаяся в

процессе производства масляных альдегидов при использовании в качестве растворителя изобутилового

спирта, после удаления катализатора, легколетучих продуктов и продуктов уплотнения имеет примерно следующий состав (в %):

изомасляный альдегид 13,9
н-бутиловый спирт 1,0
н-масляный альдегид 34,9
вода 5,5
изобутиловый спирт 44,7


Химическая технология основного органического синтеза  Технология оксосинтезаРеакционная смесь, получающаяся в процессе производства масляных альдегидов при использовании

Слайд 22Химическая технология основного органического синтеза Технология оксосинтеза

Химическая технология основного органического синтеза  Технология оксосинтеза
