ООО ФМТ (резидент Фонда Сколково) Магнитная передача 16.02.2019

Содержание

Преимущества магнитной передачи2передаваемый удельный момент более 100 кНм/м3;отсутствие физического контакта взаимодействующих элементов, участвующих в передаче вращающего момента, а следовательно и потерь на трение и проблем износа;отсутствие необходимости смазки;пожаробезопасность;повышенную надежность;пониженные объем и периодичность

Слайды и текст этой презентации

Слайд 1ООО «ФМТ»
(резидент Фонда «Сколково»)




Магнитная передача

ООО «ФМТ»(резидент Фонда «Сколково»)Магнитная передача

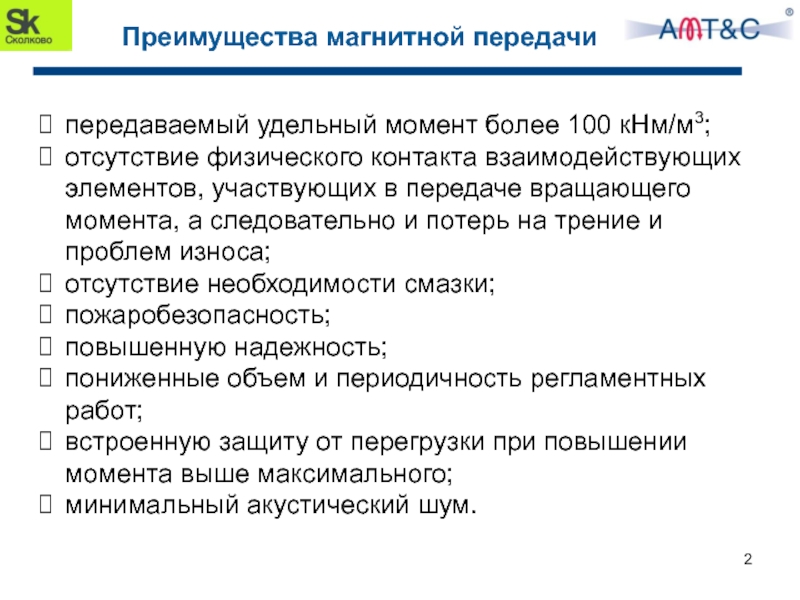

Слайд 2Преимущества магнитной передачи
2
передаваемый удельный момент более 100 кНм/м3;
отсутствие физического контакта взаимодействующих

элементов, участвующих в передаче вращающего момента, а следовательно и потерь

на трение и проблем износа;
отсутствие необходимости смазки;
пожаробезопасность;
повышенную надежность;
пониженные объем и периодичность регламентных работ;
встроенную защиту от перегрузки при повышении момента выше максимального;
минимальный акустический шум.
Преимущества магнитной передачи2передаваемый удельный момент более 100 кНм/м3;отсутствие физического контакта взаимодействующих элементов, участвующих в передаче вращающего момента, а

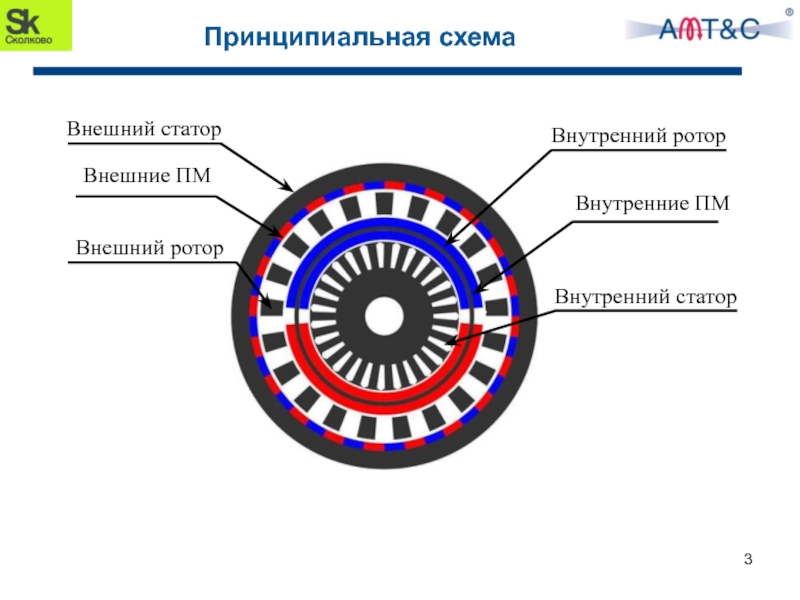

Слайд 3Принципиальная схема
3
Внешний статор
Внешние ПМ
Внешний ротор
Внутренний ротор
Внутренний статор
Внутренние ПМ

Принципиальная схема3Внешний статорВнешние ПМВнешний роторВнутренний роторВнутренний статорВнутренние ПМ

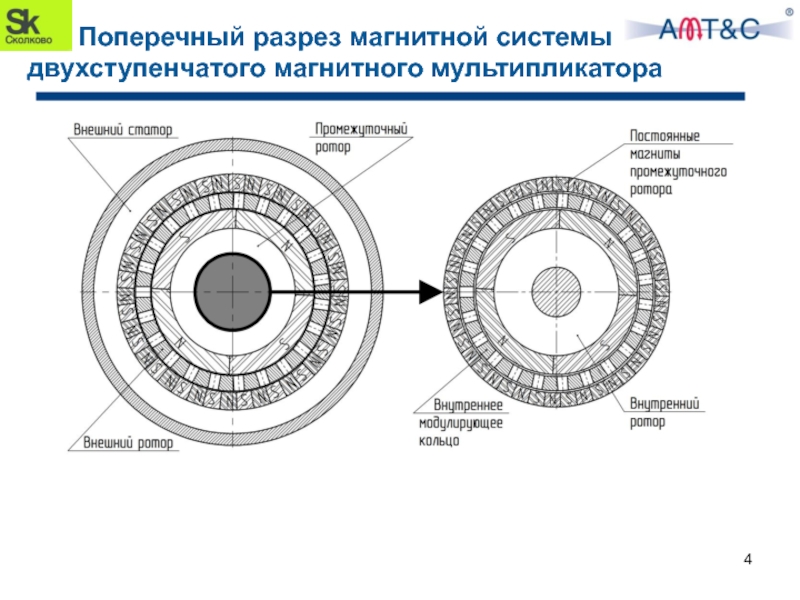

Слайд 4Поперечный разрез магнитной системы двухступенчатого магнитного мультипликатора
4

Поперечный разрез магнитной системы двухступенчатого магнитного мультипликатора4

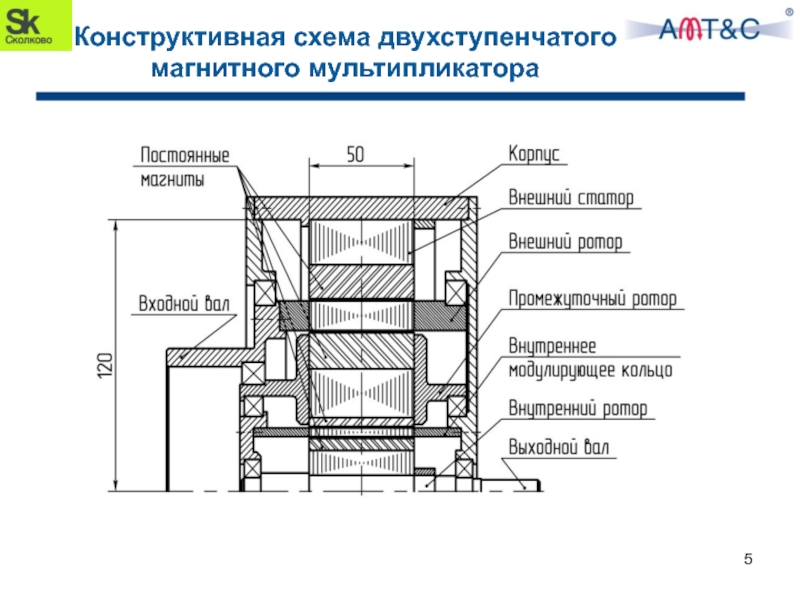

Слайд 5Конструктивная схема двухступенчатого магнитного мультипликатора
5

Конструктивная схема двухступенчатого магнитного мультипликатора5

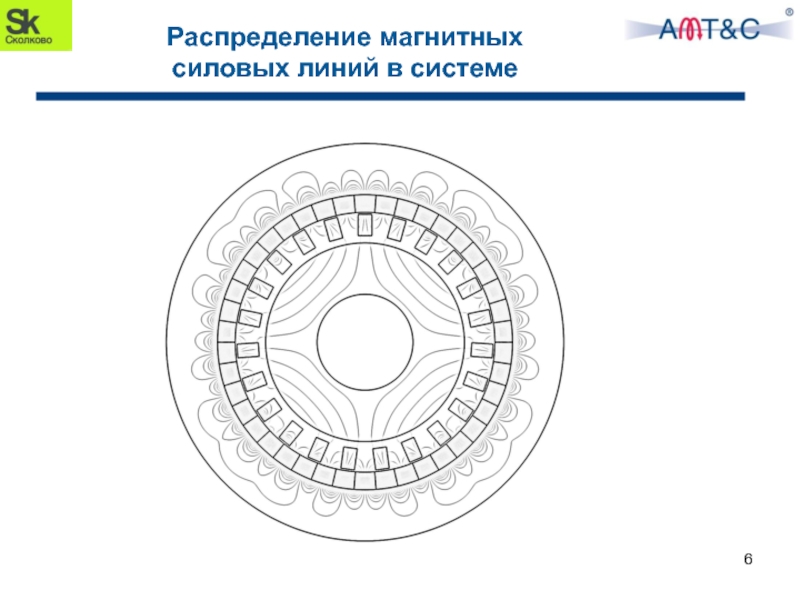

Слайд 6Распределение магнитных
силовых линий в системе
6

Распределение магнитных силовых линий в системе6

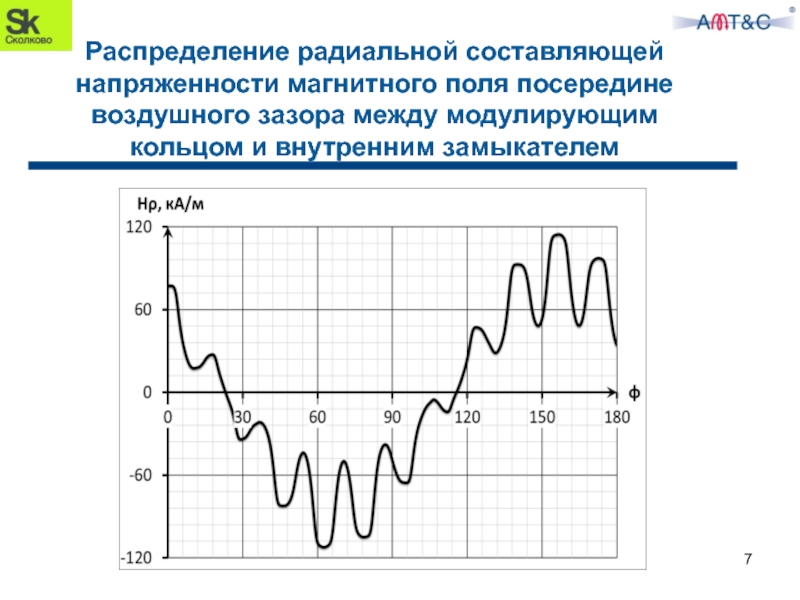

Слайд 7Распределение радиальной составляющей напряженности магнитного поля посередине воздушного зазора между

модулирующим кольцом и внутренним замыкателем
7

Распределение радиальной составляющей напряженности магнитного поля посередине воздушного зазора между модулирующим кольцом и внутренним замыкателем 7

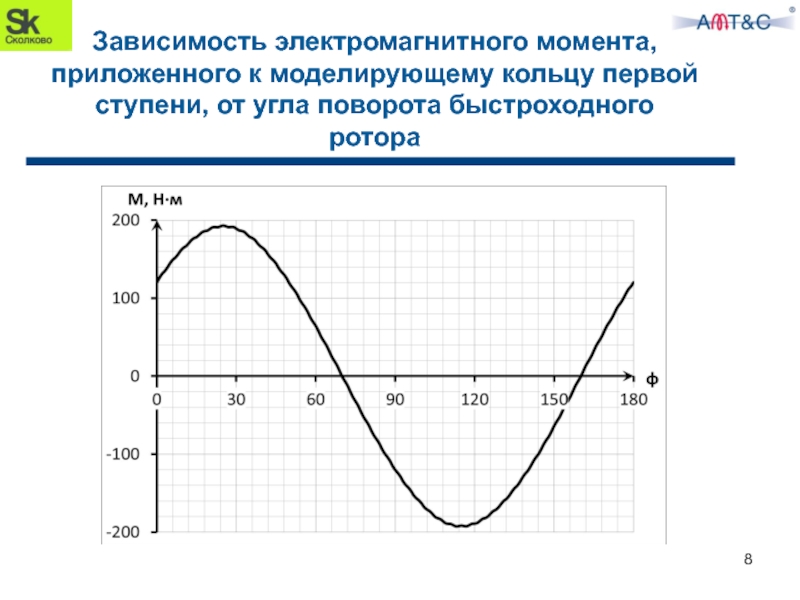

Слайд 8Зависимость электромагнитного момента, приложенного к моделирующему кольцу первой ступени, от

угла поворота быстроходного ротора
8

Зависимость электромагнитного момента, приложенного к моделирующему кольцу первой ступени, от угла поворота быстроходного ротора8

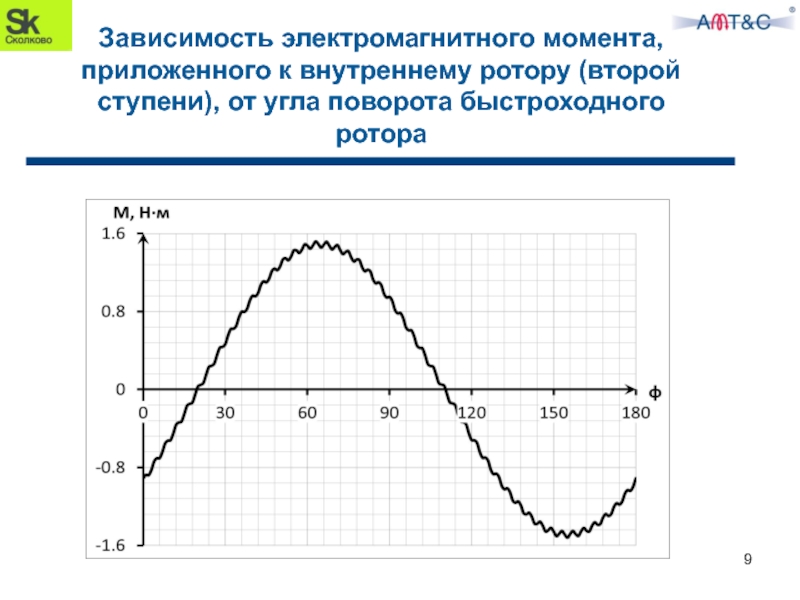

Слайд 9Зависимость электромагнитного момента, приложенного к внутреннему ротору (второй ступени), от

угла поворота быстроходного ротора
9

Зависимость электромагнитного момента, приложенного к внутреннему ротору (второй ступени), от угла поворота быстроходного ротора9

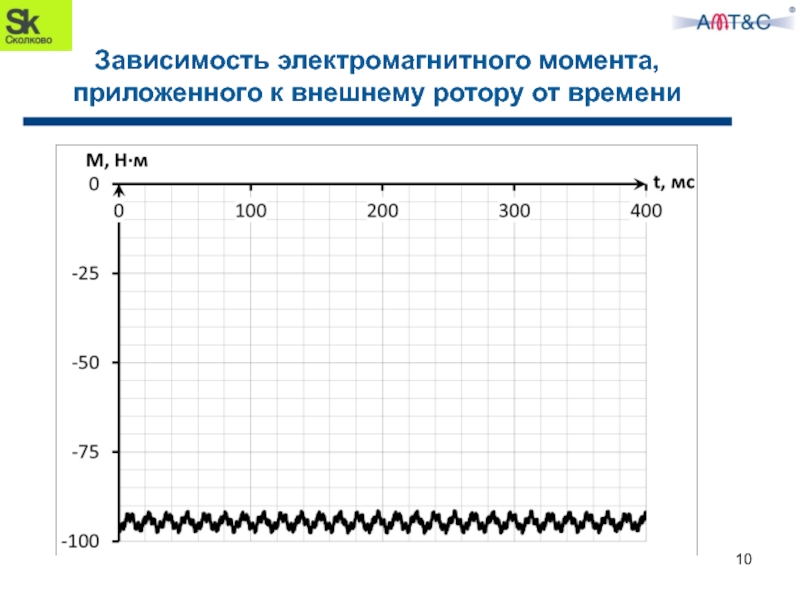

Слайд 10Зависимость электромагнитного момента, приложенного к внешнему ротору от времени
10

Зависимость электромагнитного момента, приложенного к внешнему ротору от времени 10

Слайд 11Зависимость электромагнитного момента, приложенного к внутреннему ротору от времени
11

Зависимость электромагнитного момента, приложенного к внутреннему ротору от времени 11

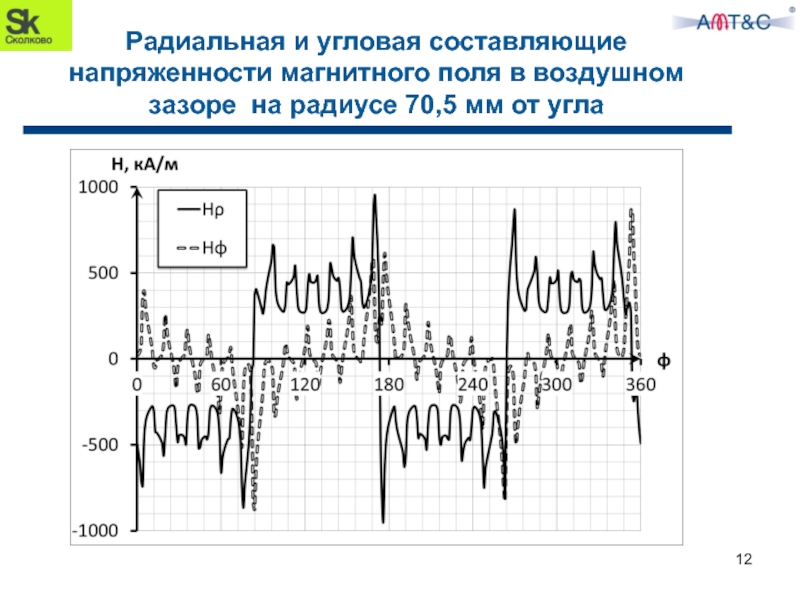

Слайд 12Радиальная и угловая составляющие напряженности магнитного поля в воздушном зазоре

на радиусе 70,5 мм от угла
12

Радиальная и угловая составляющие напряженности магнитного поля в воздушном зазоре на радиусе 70,5 мм от угла12

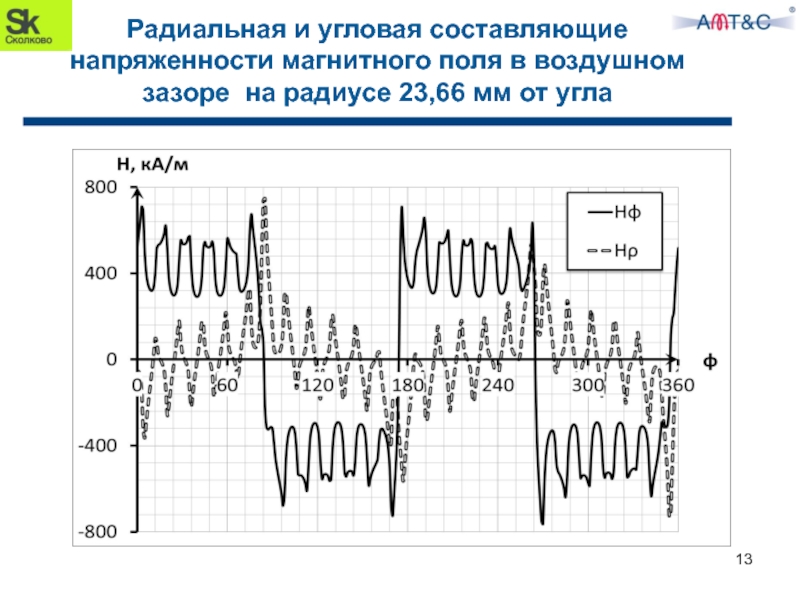

Слайд 13Радиальная и угловая составляющие напряженности магнитного поля в воздушном зазоре

на радиусе 23,66 мм от угла
13

Радиальная и угловая составляющие напряженности магнитного поля в воздушном зазоре на радиусе 23,66 мм от угла13

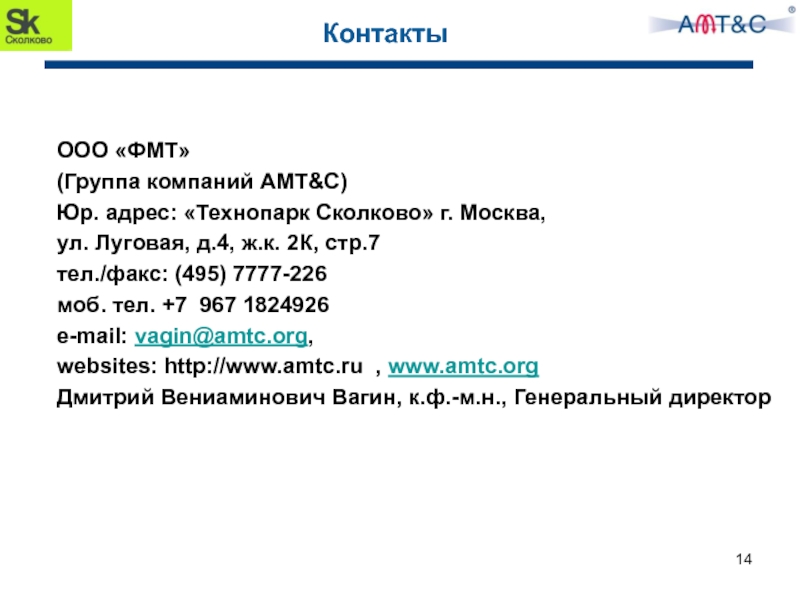

Слайд 14 Контакты
ООО «ФМТ»
(Группа компаний

AMT&C)
Юр. адрес: «Технопарк Сколково» г. Москва,

ул. Луговая, д.4, ж.к. 2К, стр.7
тел./факс: (495) 7777-226
моб. тел. +7 967 1824926
e-mail: vagin@amtc.org,
websites: http://www.amtc.ru , www.amtc.org
Дмитрий Вениаминович Вагин, к.ф.-м.н., Генеральный директор
Контакты   ООО «ФМТ»   (Группа компаний AMT&C)   Юр. адрес: «Технопарк Сколково»
