Тема лекции №6 «Каркасная система зданий»План лекцииКаркасная система.Элементы каркасаКлассификация каркасов.

Слайды и текст этой презентации

Слайд 1ОСНОВЫ АРХИТЕКТУРЫ и СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
КУРС ЛЕКЦИЙ
Лекция № 6
Лекция 2
Канд.техн.наук, доцент

Никитина Любовь Ивановна

ОСНОВЫ АРХИТЕКТУРЫ и СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙКУРС ЛЕКЦИЙЛекция № 6Лекция 2Канд.техн.наук, доцент Никитина Любовь Ивановна

Слайд 2Тема лекции №6 «Каркасная система зданий»


План лекции
Каркасная система.
Элементы каркаса
Классификация каркасов.

Тема лекции №6 «Каркасная система зданий»План лекцииКаркасная система.Элементы каркасаКлассификация каркасов.

Слайд 3 1. КАРКАСНАЯ СИСТЕМА
Имеет пространственный

рамный каркас.

Каркас представляет собой систему,

состоящую из стержневых несущих элементов — вертикальных (колонн) и горизонтальных балок (ригелей), объединенных жесткими горизонтальными дисками перекрытий и системой вертикальных связей.

Применяется в строительстве общественных и промышленных зданий и многоэтажных сейсмостойких зданий (в 9 и более этажей).
1. КАРКАСНАЯ СИСТЕМА     Имеет пространственный рамный каркас.    Каркас представляет

Слайд 4 Облегчение массы здания (стены из легких

навесных панелей)

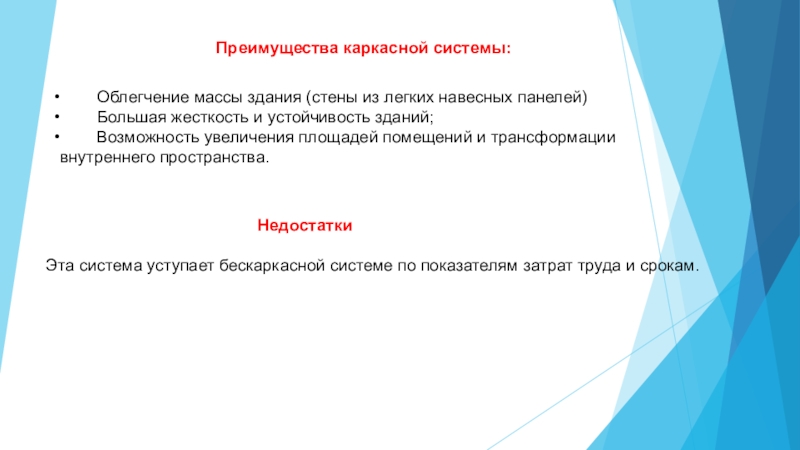

Большая жесткость и устойчивость зданий;


Возможность увеличения площадей помещений и трансформации внутреннего пространства.

Преимущества каркасной системы:

Недостатки

Эта система уступает бескаркасной системе по показателям затрат труда и срокам.

Облегчение массы здания (стены из легких навесных панелей)    Большая жесткость

Слайд 52. ЭЛЕМЕНТЫ КАРКАСА

2. ЭЛЕМЕНТЫ КАРКАСА

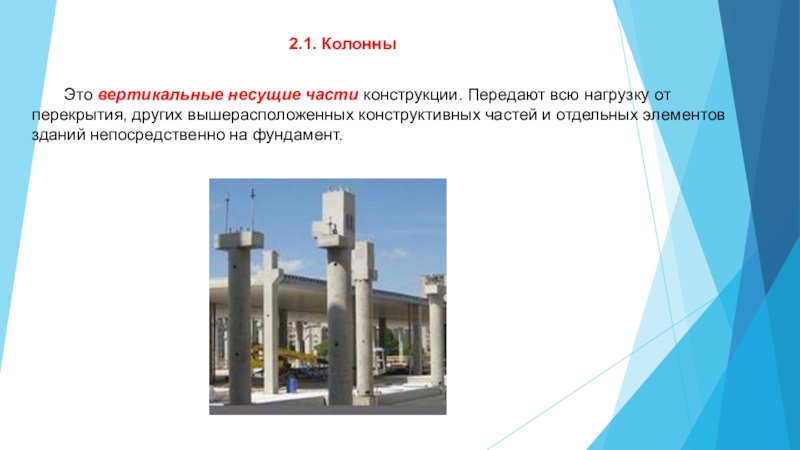

Слайд 6 Это вертикальные несущие части конструкции. Передают

всю нагрузку от перекрытия, других вышерасположенных конструктивных частей и отдельных

элементов зданий непосредственно на фундамент.

2.1. Колонны

Это вертикальные несущие части конструкции. Передают всю нагрузку от перекрытия, других вышерасположенных конструктивных

Слайд 7ГОСТ 18979-90
Колонны железобетонные для
многоэтажных зданий

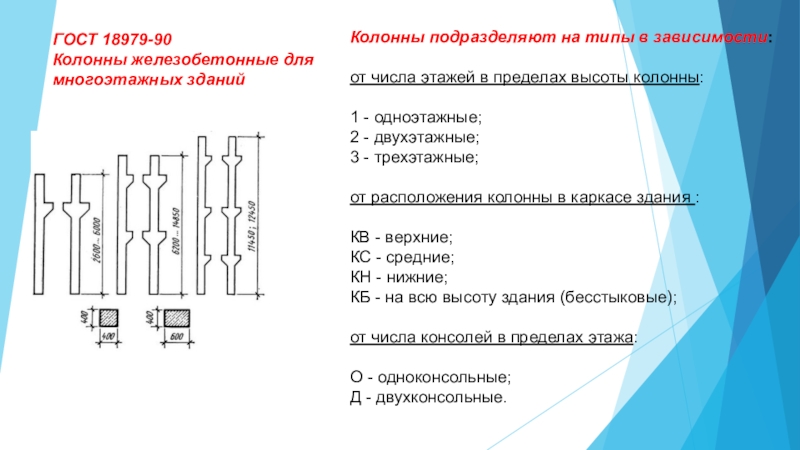

Колонны подразделяют на

типы в зависимости:   от числа этажей в пределах высоты колонны:
1 -

одноэтажные; 2 - двухэтажные; 3 - трехэтажные; от расположения колонны в каркасе здания :
КВ - верхние; КС - средние; КН - нижние; КБ - на всю высоту здания (бесстыковые); от числа консолей в пределах этажа:
О - одноконсольные; Д - двухконсольные.
ГОСТ 18979-90 Колонны железобетонные для многоэтажных зданий Колонны подразделяют на типы в зависимости:   от числа этажей

Слайд 8Имеют:
тавровое сечение,
прямоугольное сечение.
2.2. Ригели

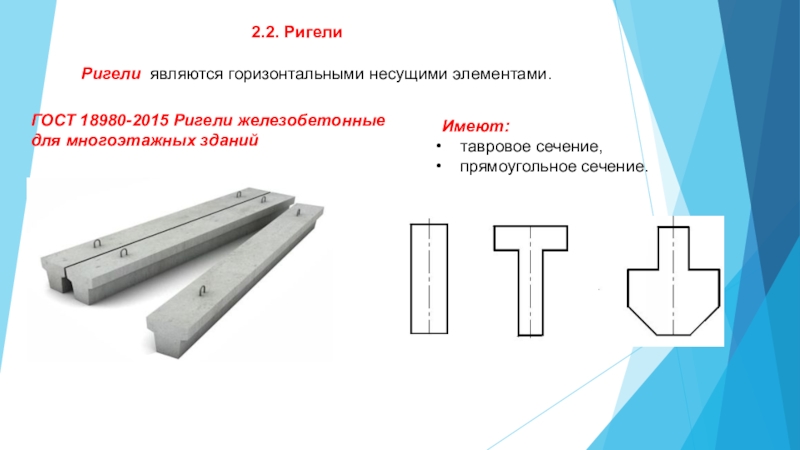

Ригели являются горизонтальными несущими элементами.
ГОСТ 18980-2015 Ригели железобетонные


для многоэтажных зданий

Имеют:  тавровое сечение,   прямоугольное сечение. 2.2. Ригели  Ригели являются горизонтальными несущими элементами. ГОСТ

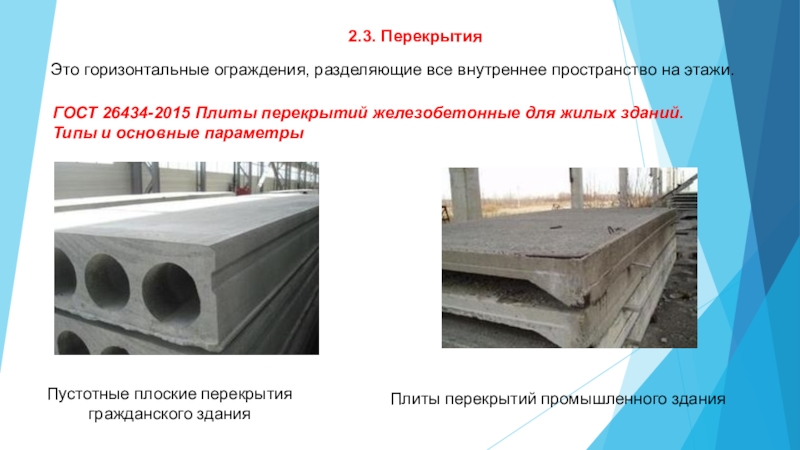

Слайд 9Пустотные плоские перекрытия
гражданского здания
2.3. Перекрытия
Плиты перекрытий промышленного здания
Это

горизонтальные ограждения, разделяющие все внутреннее пространство на этажи.
ГОСТ 26434-2015

Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

Пустотные плоские перекрытия гражданского здания2.3. ПерекрытияПлиты перекрытий промышленного здания Это горизонтальные ограждения, разделяющие все внутреннее пространство на

Слайд 10 Перекрытия:

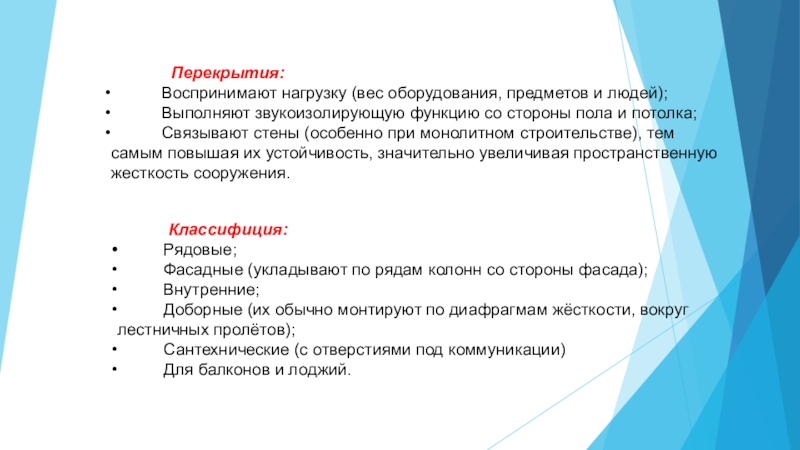

Воспринимают нагрузку (вес оборудования, предметов и людей);

Выполняют звукоизолирующую функцию со стороны пола и потолка;
Связывают стены (особенно при монолитном строительстве), тем самым повышая их устойчивость, значительно увеличивая пространственную жесткость сооружения.

Классифиция:
Рядовые;
Фасадные (укладывают по рядам колонн со стороны фасада);
Внутренние;
Доборные (их обычно монтируют по диафрагмам жёсткости, вокруг лестничных пролётов);
Сантехнические (с отверстиями под коммуникации)
Для балконов и лоджий.

Перекрытия:      Воспринимают нагрузку (вес оборудования,

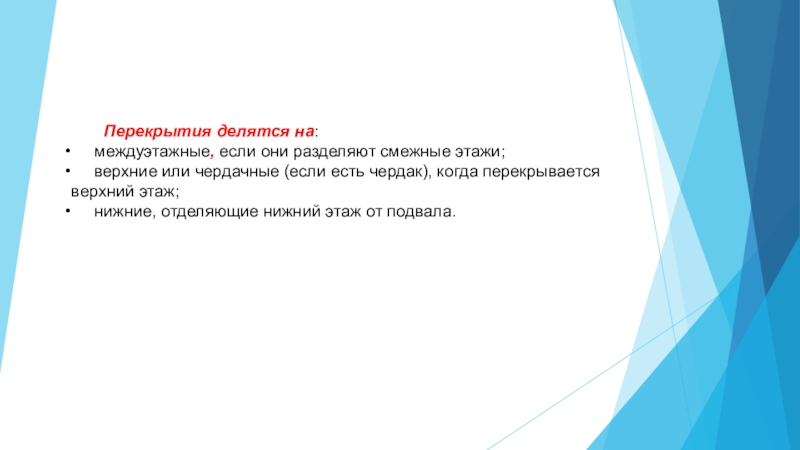

Слайд 11 Перекрытия делятся на:
междуэтажные,

если они разделяют смежные этажи;
верхние или чердачные

(если есть чердак), когда перекрывается верхний этаж;
нижние, отделяющие нижний этаж от подвала.
Перекрытия делятся на:   междуэтажные, если они разделяют смежные этажи;

Слайд 12 Выполняются в монолитном варианте, либо составляться из

отдельных сборных деталей.
Они могут иметь самую разную

форму: от стального швеллера, сваренного в виде треугольника, до железобетонного изделия  в виде плоской стены.

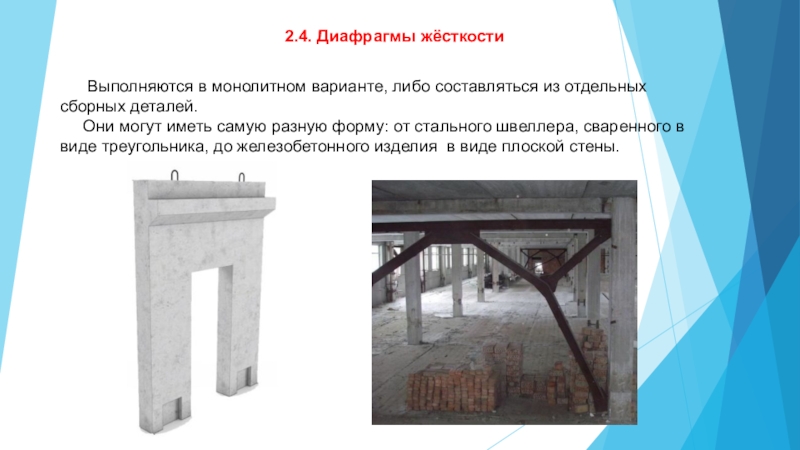

2.4. Диафрагмы жёсткости

Выполняются в монолитном варианте, либо составляться из отдельных сборных деталей.   Они могут

Слайд 13 Каркас является несущим остовом.
Стены

выполняют только ограждающие функции.
3. КЛАССИФИКАЦИЯ КАРКАСОВ

Материал каркаса:
железобетон (преимущественно);
сталь (при значительной высоте или больших пролетах);
дерево.

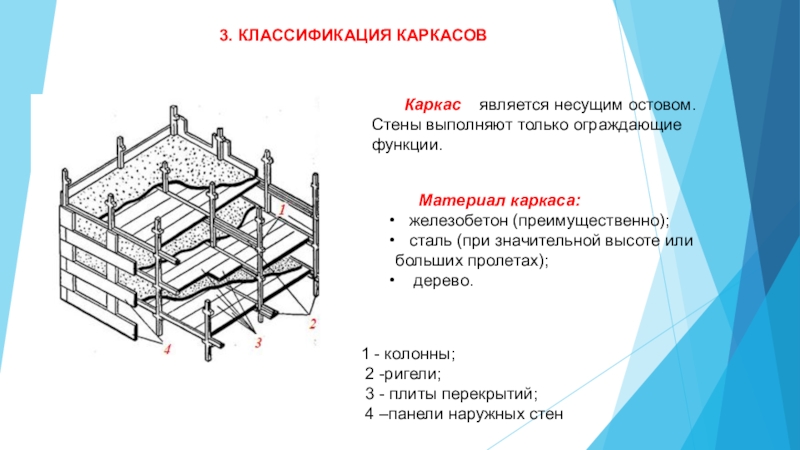

1 - колонны;
2 -ригели;
3 - плиты перекрытий;
4 –панели наружных стен

Каркас  является несущим остовом. Стены выполняют только ограждающие функции. 3. КЛАССИФИКАЦИЯ КАРКАСОВ

Слайд 14 В зависимости от степени участия вертикальных и

горизонтальных несущих конструкций в восприятии нагрузок, действующих на здание, различают

:

рамные каркасы;
рамно-связевые каркасы;
связевые каркасы.

В зависимости от степени участия вертикальных и горизонтальных несущих конструкций в восприятии нагрузок, действующих

Слайд 153.1. Рамный каркас
1 - колонны;
2 - ригели

Представляет собой систему колонн, ригелей и перекрытий, соединенных

в конструктивных узлах в жесткую и устойчивую пространственную систему.
3.1. Рамный каркас 1 - колонны; 2 - ригели    Представляет собой систему колонн, ригелей

Слайд 16Преимущества рамной схемы:

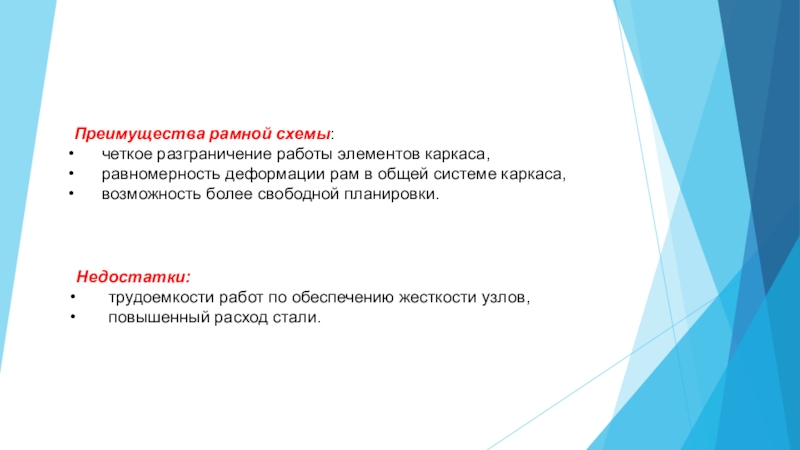

четкое разграничение работы элементов

каркаса,
равномерность деформации рам в общей системе

каркаса,
возможность более свободной планировки.

Недостатки:
трудоемкости работ по обеспечению жесткости узлов,
повышенный расход стали.

Преимущества рамной схемы:    четкое разграничение работы элементов каркаса,    равномерность деформации рам

Слайд 17Расчетная схема

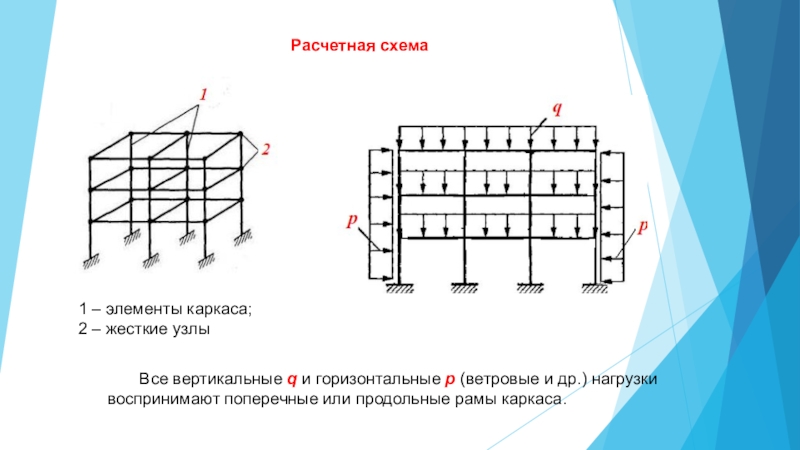

Все вертикальные q и

горизонтальные p (ветровые и др.) нагрузки воспринимают поперечные или продольные

рамы каркаса.

1 – элементы каркаса;
2 – жесткие узлы

Расчетная схема    Все вертикальные q и горизонтальные p (ветровые и др.) нагрузки воспринимают поперечные

Слайд 183.2. Рамно-связевый каркас
Аналогичен рамной схеме с

тем лишь дополнением, что жесткость здания увеличивается за счет связей

(диафрагм жесткости, решетчатых связей).

1 – колонна; 2 – ригель;
3 – перекрытие; 4 – диафрагма жесткости

В качестве диафрагм жесткости используют:
ж/б стены ;
метaллические связи.

3.2. Рамно-связевый каркас    Аналогичен рамной схеме с тем лишь дополнением, что жесткость здания увеличивается

Слайд 191 – рама;
2 – решетчатая связь;
3 – перекрытие.
Рамно-связевой

каркас обеспечивает пространственную жесткость за счет совместной работы рам, связей

и перекрытий, выполняющих функцию жестких горизонтальных дисков.
Вертикальные нагрузки воспринимаются рамой.
Горизонтальные нагрузки, действующие перпендикулярно плоскости рам, воспринимают связи и перекрытия,
а нагрузки, действующие в плоскости рам, воспринимает рамно-связевой блок, состоящий из связей и рам каркаса.

1 – рама; 2 – решетчатая связь;3 – перекрытие. Рамно-связевой каркас обеспечивает пространственную жесткость за счет совместной

Слайд 203.3. Связевый каркас
Диафрагмы жесткости располагают одна над другой на

всю высоту здания в двух направлениях:
поперечные на всю ширину здания,

продольные вдоль здания с интервалом в несколько конструктивных шагов

1 – колонны;
2 – ригели;
3 – жесткий диск перекрытия;
4 – диафрагма жесткости.

Представляет собой совокупность рам, расположенных либо в одном, либо в
нескольких направлениях, и связей. Ригели при этом имеют «шарнирное»
сопряжение с колоннами и со связями. Перекрытия в данных зданиях выполняют
важную роль,
а именно, связывают в одно целое рамы и связи, передавая горизонтальные нагрузки
на связи.

3.3. Связевый каркас Диафрагмы жесткости располагают одна над другой на всю высоту здания в двух направлениях:поперечные на

Слайд 21 Связевая схема имеет широкое применение в

строительстве.
Одним из главных достоинств такой

схемы является наибольшая
унификация элементов каркаса, особенно ригелей, работающих независимо
от остального каркаса, как шарнирно-опертые однопролетные балки.
Связевая схема имеет широкое применение в строительстве.    Одним из главных

Слайд 22Расчетная схема

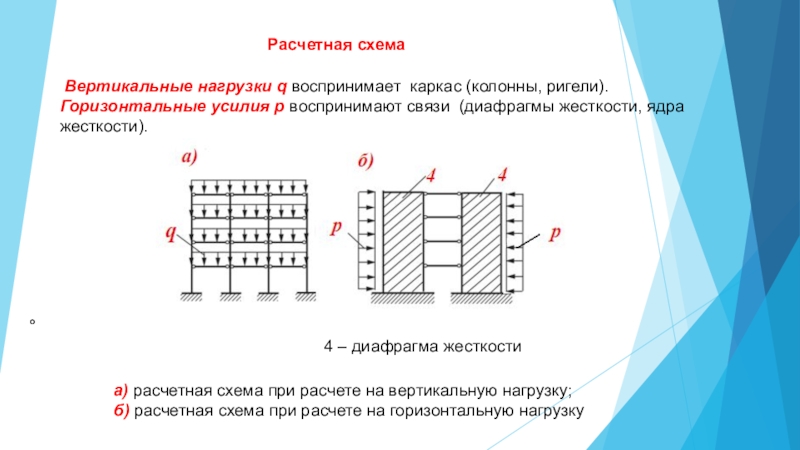

а) расчетная схема при расчете на вертикальную нагрузку; б)

расчетная схема при расчете на горизонтальную нагрузку
Вертикальные нагрузки

q воспринимает каркас (колонны, ригели). Горизонтальные усилия p воспринимают связи (диафрагмы жесткости, ядра жесткости).

4 – диафрагма жесткости

Расчетная схема а) расчетная схема при расчете на вертикальную нагрузку; б) расчетная схема при расчете на горизонтальную

Слайд 23Лекция окончена
Спасибо за внимание!

Лекция окончена Спасибо за внимание!
