Слайд 1Оценка применимости сейсморазведочных методов при обнаружении карстовых полостей в условиях
солеотвалов
Докладчик Шусткина И.Ю.
АО «ВНИИ Галургии»

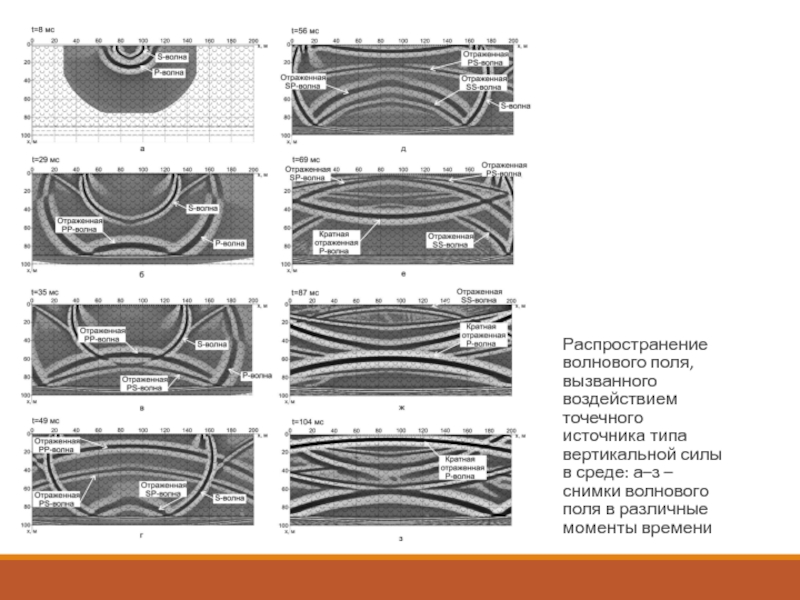

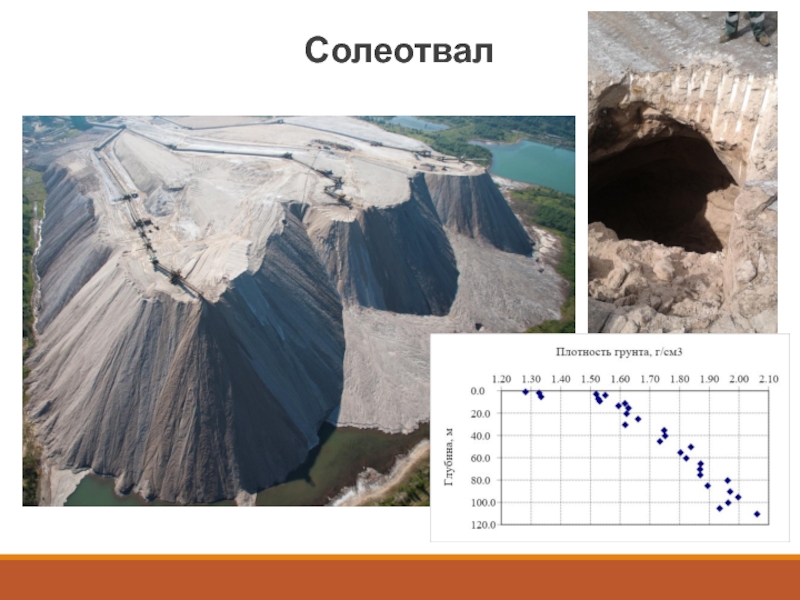

Слайд 4Распространение волнового поля, вызванного воздействием точечного источника типа вертикальной силы
в среде: а–з – снимки волнового поля в различные моменты
времени
Слайд 5Результаты моделирования: а – модель среды с незаполненной карстовой полостью
(верхняя кромка карстовой полости на глубине 35 м), б –
синтетический временной разрез;
в, г – синтетические сейсмограммы ОПВ

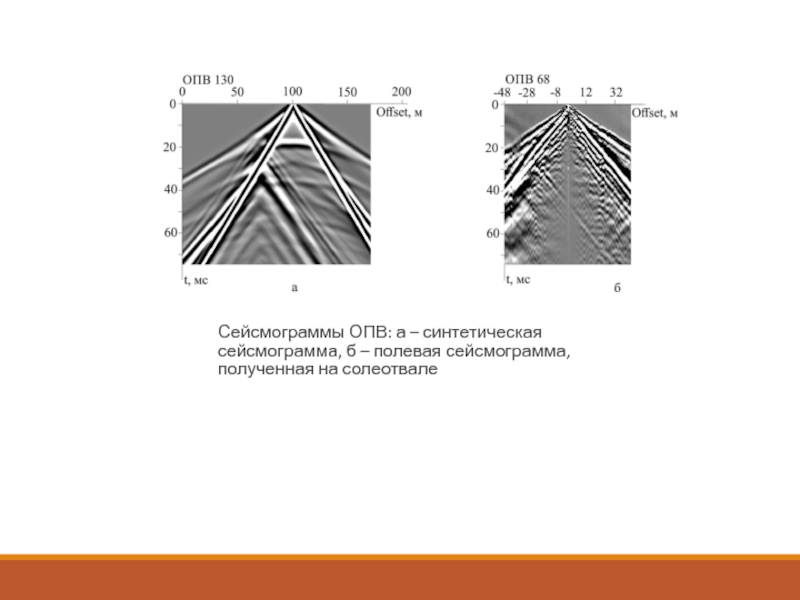

Слайд 6Сейсмограммы ОПВ: а – синтетическая сейсмограмма, б – полевая сейсмограмма,
полученная на солеотвале

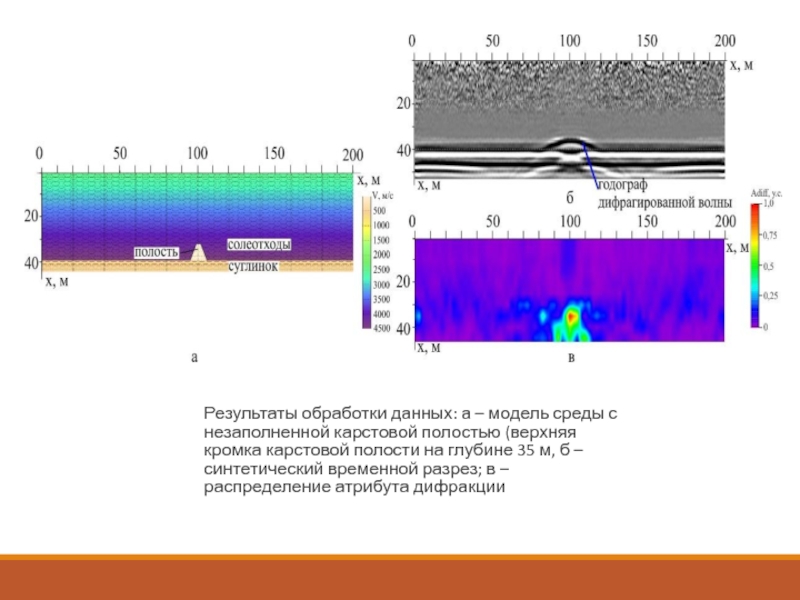

Слайд 7Результаты обработки данных: а – модель среды с незаполненной карстовой
полостью (верхняя кромка карстовой полости на глубине 35 м, б –
синтетический временной разрез; в – распределение атрибута дифракции

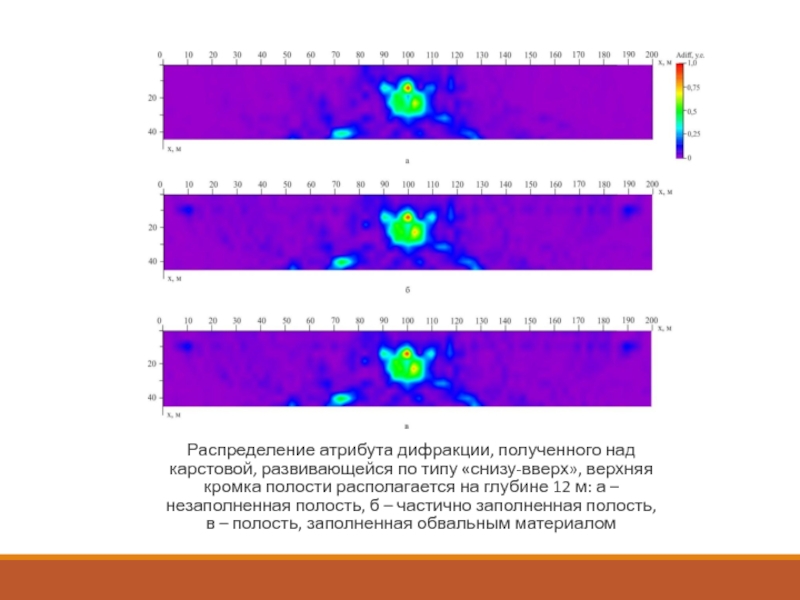

Слайд 8Распределение атрибута дифракции, полученного над карстовой, развивающейся по типу «снизу-вверх»,
верхняя кромка полости располагается на глубине 12 м: а –
незаполненная полость, б – частично заполненная полость,
в – полость, заполненная обвальным материалом

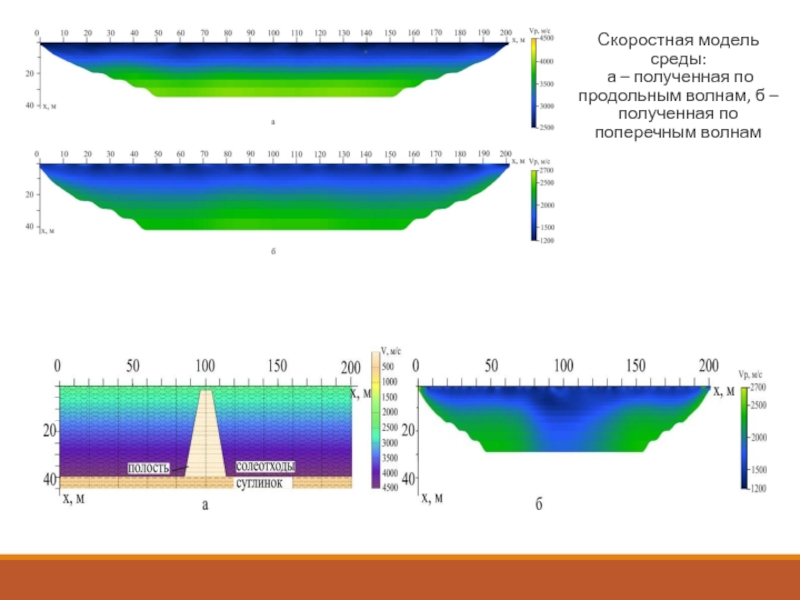

Слайд 9Скоростная модель среды:
а – полученная по продольным волнам, б
– полученная по поперечным волнам

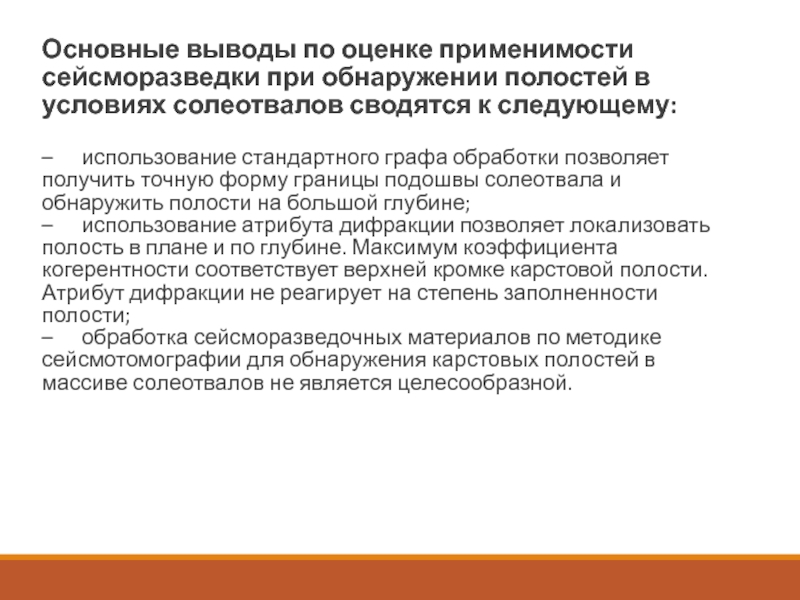

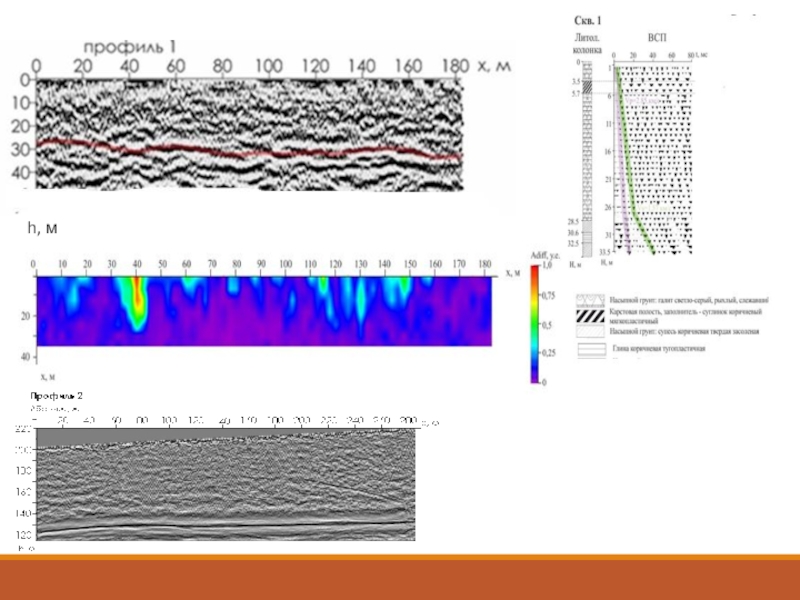

Слайд 11Основные выводы по оценке применимости сейсморазведки при обнаружении полостей в
условиях солеотвалов сводятся к следующему:
– использование стандартного графа обработки позволяет получить
точную форму границы подошвы солеотвала и обнаружить полости на большой глубине;
– использование атрибута дифракции позволяет локализовать полость в плане и по глубине. Максимум коэффициента когерентности соответствует верхней кромке карстовой полости. Атрибут дифракции не реагирует на степень заполненности полости;
– обработка сейсморазведочных материалов по методике сейсмотомографии для обнаружения карстовых полостей в массиве солеотвалов не является целесообразной.
