Памятка по оперативному устранению завала серьги мертвой точки грузового вагона

локомотивных бригад
1.Перекрыть разобщительный кран вагона (рис.2).
2.Выпустить оставшийся воздух из

воздухорас- пределителя, потянув за поводок выпускного клапана (рис.3).

кран перекрыт

Рис.1

Рис.2

Рис.3

3.Распустить ТРП путем вращения авторегулятора против часовой стрелки (рис.4), после чего, убедиться в отходе колодок от поверхности катания колесных пар.

Рис.4

4.Если тормозные колодки второй тележки не отошли от поверхности катания КП, то приложив усилие, толкаем горизонтальную тягу вагона, в сторону тележки имеющую завал серьги мертвой точки (рис.5).

Рис.5

5.Расшплинтовать и выбить валик крепления серьги мертвой точки с вертикальной тягой (рис.6).
6. В таком состоянии вагон может следовать до ближайшего ПТО, где он будет осмотрен осмотрщиком-ремонтником вагонов.

Рис.6

Следует обратить внимание на расположение серьги мертвой точки с вертикальным рычагом. Как показано на рис. 1 серьга мертвой точки приняла вертикальное положение.
Для оперативного устранения данной неисправности требуется выполнить следующие действия:

случае обнаружения заторможенности колесных пар вагона, локомотивная бригада должна выявить

причину и по возможности устранить неисправность.

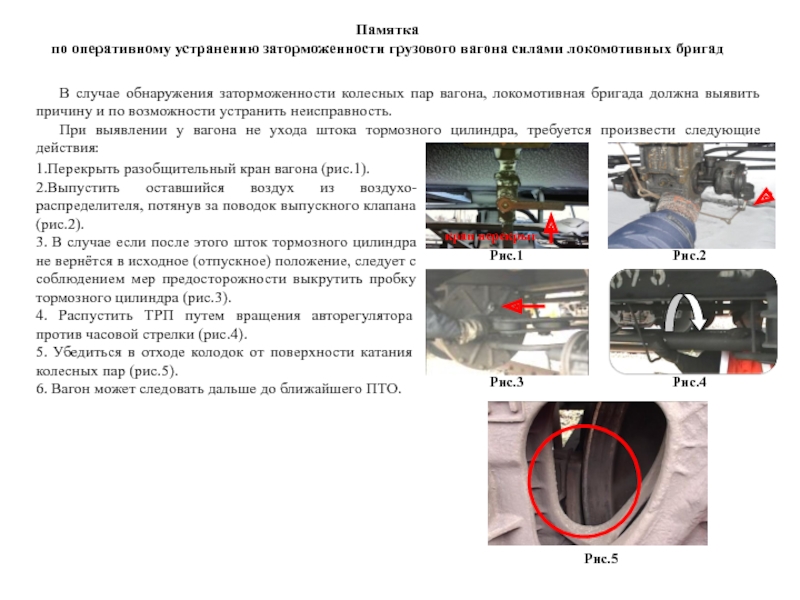

При выявлении у вагона не ухода штока тормозного цилиндра, требуется произвести следующие действия:

1.Перекрыть разобщительный кран вагона (рис.1).
2.Выпустить оставшийся воздух из воздухо- распределителя, потянув за поводок выпускного клапана (рис.2).
3. В случае если после этого шток тормозного цилиндра не вернётся в исходное (отпускное) положение, следует с соблюдением мер предосторожности выкрутить пробку тормозного цилиндра (рис.3).
4. Распустить ТРП путем вращения авторегулятора против часовой стрелки (рис.4).
5. Убедиться в отходе колодок от поверхности катания колесных пар (рис.5).
6. Вагон может следовать дальше до ближайшего ПТО.

кран перекрыт

Рис.1

Рис.2

Рис.3

Рис.4

Рис.5

вагона силами локомотивных бригад
Если излом или обрыв подводящей трубки

произошел в месте от разобщительного крана до рабочей камеры, то требуется произвести следующие действия:

1.Перекрыть разобщительный кран вагона (рис.1).
2.Выпустить оставшийся воздух из воздухораспределителя, потянув за поводок выпускного клапана (рис.2).
3. Вагон может следовать дальше до ближайшего ПТО.

кран перекрыт

Рис.1

Рис.2

Если излом или обрыв подводящей трубки произошел в месте от тройника до разобщительного крана (рис.3), требуется произвести следующие действия:

1.Перекрыть разобщительный кран вагона (рис.1).
2.Выпустить оставшийся воздух из воздухораспределителя, потянув за поводок выпускного клапана (рис.2).
3. В оставшуюся часть подводящей трубки забить деревянную пробку и убедится в отсутствии утечек (рис.4).
4. Вагон может следовать дальше до ближайшего ПТО.

Рис.3

Рис.4

концевого крана на грузовом вагоне
В случае неисправности (повреждения) тормозного соединительного

рукава или концевого крана требуется выполнить следующие действия:

Перекрыть концевые краны смежных вагонов (рис.1, 2)
Выпустить оставшийся воздух из воздухораспределителя, потянув за поводок выпускного клапана (рис.3).
Разъединить тормозные рукава и приступить к замене (рис.4).
3.1 Для замены тормозного рукава необходимо ослабить контргайку на концевом кране, отвернуть неисправный соединительный рукав и произвести замену (рис.5)
3.2 Для замены концевого крана необходимо:
-открутить гайки хомута концевого крана (рис.6);
-снять хомут и произвести демонтаж концевого крана (рис.7,8).
4. Произвести сборку в обратной последовательности.
5. Соединить тормозные рукава, открыть концевые краны смежных вагонов, проверить соединение концевого крана и рукава на наличие утечек.

Рис.2

Рис.1

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7

Рис.8

предохранительную скобу у грузового вагона
В случае зацепления авторегулятора за предохранительную

скобу требуется выполнить следующие действия:

1.Перекрыть разобщительный кран вагона (рис.1).
2.Выпустить оставшийся воздух из воздухораспределителя, потянув за поводок выпускного клапана (рис.2).
3. Убедиться в отходе тормозных колодок от поверхности катания колесных пар (рис.3)
4.Распустить ТРП путем вращения авторегулятора против часовой стрелки (рис.4).
5. Вывести авторегулятор или зацепившеюся часть из зацепления (рис.5,6).
6. Вагон может следовать дальше до ближайшего ПТО.

кран перекрыт

Рис.1

Рис.2

Рис.3

Рис.4

Рис.5

Рис.6

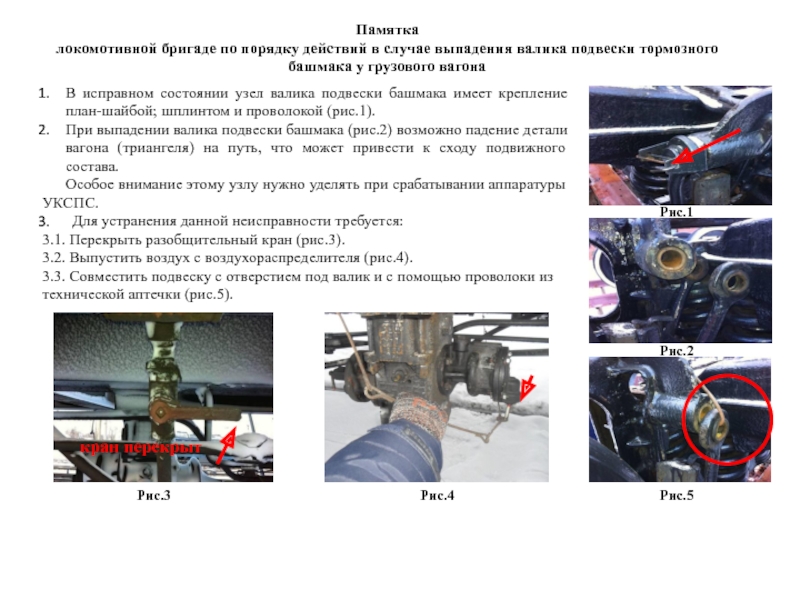

тормозного башмака у грузового вагона
В исправном состоянии узел валика подвески

башмака имеет крепление план-шайбой; шплинтом и проволокой (рис.1).
При выпадении валика подвески башмака (рис.2) возможно падение детали вагона (триангеля) на путь, что может привести к сходу подвижного состава.
Особое внимание этому узлу нужно уделять при срабатывании аппаратуры УКСПС.
Для устранения данной неисправности требуется:
3.1. Перекрыть разобщительный кран (рис.3).
3.2. Выпустить воздух с воздухораспределителя (рис.4).
3.3. Совместить подвеску с отверстием под валик и с помощью проволоки из технической аптечки (рис.5).
