Параллелометрия

Содержание

Параллелометр - аппарат, который предназначен для определенияпараллельности стенок опорных зубов, нанесения наних межевой линии, определения вида и местоположения частей опорно-удерживающих элементов и др.Определение: Параллелометрия - Метод, который позволяет определить путь введения ивыведения протеза

Слайды и текст этой презентации

Слайд 1Параллелометрия
Выполнил:студент 822 группы
Сандитов В.Д.
Проверила:Гулгонова Майя Енжаповна

ПараллелометрияВыполнил:студент 822 группыСандитов В.Д.Проверила:Гулгонова Майя Енжаповна

Слайд 2Параллелометр - аппарат, который предназначен для определения
параллельности стенок опорных зубов, нанесения

на
них межевой линии, определения вида и местоположения частей опорно-
удерживающих элементов

и др.

Определение:

Параллелометрия - Метод, который позволяет определить путь введения и
выведения протеза с протезного ложа, параллельность стенок опорных зубов и расположение межевой линии

Параллелометр - аппарат, который предназначен для определенияпараллельности стенок опорных зубов, нанесения наних межевой линии, определения вида и местоположения

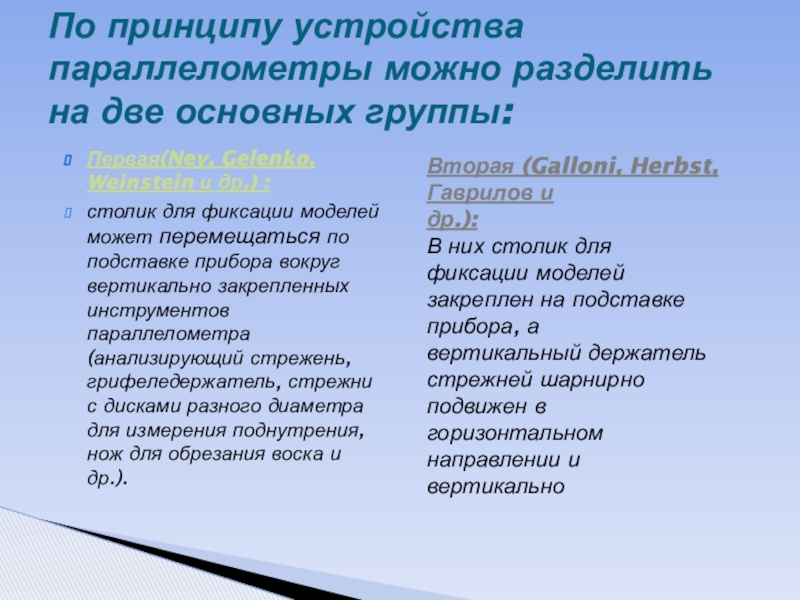

Слайд 3Первая(Ney, Gelenko, Weinstein и др.) :
столик для фиксации моделей может

перемещаться по подставке прибора вокруг вертикально закрепленных инструментов параллелометра (анализирующий

стрежень, грифеледержатель, стрежни с дисками разного диаметра для измерения поднутрения, нож для обрезания воска и др.).

По принципу устройства параллелометры можно разделить на две основных группы:

Вторая (Galloni, Herbst, Гаврилов и
др.):
В них столик для фиксации моделей закреплен на подставке прибора, а
вертикальный держатель стрежней шарнирно подвижен в горизонтальном
направлении и вертикально

Первая(Ney, Gelenko, Weinstein и др.) :столик для фиксации моделей может перемещаться по подставке прибора вокруг вертикально закрепленных

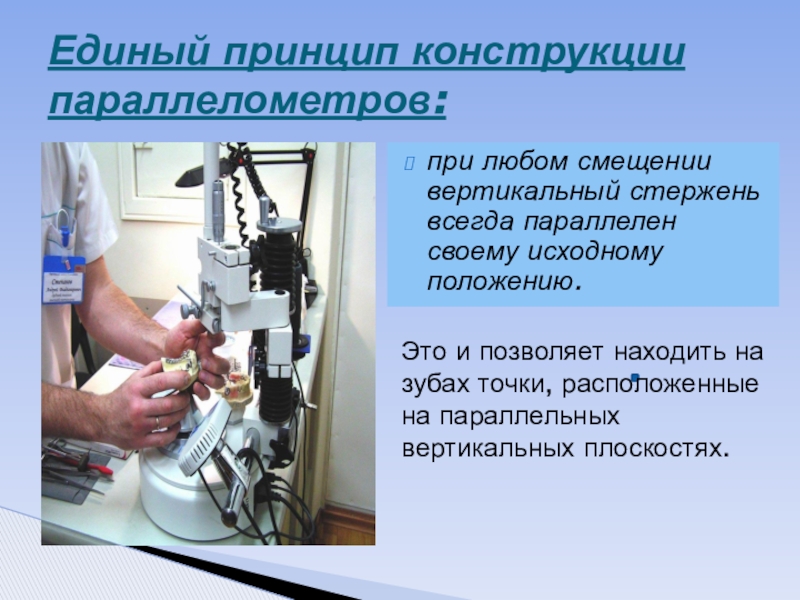

Слайд 4при любом смещении вертикальный стержень всегда параллелен своему исходному положению.
Единый

принцип конструкции параллелометров:
Это и позволяет находить на зубах точки, расположенные

на параллельных вертикальных плоскостях.
при любом смещении вертикальный стержень всегда параллелен своему исходному положению.Единый принцип конструкции параллелометров: Это и позволяет находить

Слайд 51 - основание;
2 - неподвижная стойка;
3 - подвижная стойка;
4 -

фиксирующая зажимная гайка;
5 - горизонтальный кронштейн;
6 – одинарное подвижное плечо;
7

- двойное подвижное плечо;
12 - несъемный столик;
14 - винты для фиксации гипсовой модели
17 - держатель грифеля



Конструкция прибора:

1 - основание;2 - неподвижная стойка;3 - подвижная стойка;4 - фиксирующая зажимная гайка;5 - горизонтальный кронштейн;6 –

Слайд 61. Определение пути введения и выведения протеза.
2.Фиксация избранного пути введения

протеза одним из методов его повторного воспроизведения.
3.Определение лини обзора (межевой,

кламмерной линии).
4.Определение точки расположения удерживающего окончания плеча кламмера.
5.Выбор конструкции протеза и нанесение ее чертежа на модель

Клинические задачи параллелометрии:

1. Определение пути введения и выведения протеза.
2.Фиксация избранного пути введения протеза одним из методов его повторного воспроизведения.
3.Определение лини обзора (межевой, кламмерной линии).
4.Определение точки расположения удерживающего окончания плеча кламмера.
5.Выбор конструкции протеза и нанесение ее чертежа на модель

1. Определение пути введения и выведения протеза.2.Фиксация избранного пути введения протеза одним из методов его повторного воспроизведения.3.Определение

Слайд 7Прежде всего на определение пути введения протеза с одновременным определением топографии межевой линии.
Изучение

модели в параллелометре направлено
При этом необходимо избрать такой наклон модели по

отношению к горизонтальной плоскости, при котором можно обеспечить
беспрепятственное наложение  протеза и достичь его хорошей фиксации.
Прежде всего на определение пути введения протеза с одновременным определением топографии межевой линии.Изучение модели в параллелометре направлено При этом необходимо избрать

Слайд 8Основные правила параллелометрии:

Основные правила параллелометрии:

Слайд 9Известны три метода выявления пути введения протеза:

Известны три метода выявления пути введения протеза:

Слайд 101) Модель устанавливается на столике
параллелометра так, чтобы окклюзионная плоскость была

расположена
горизонтально

При произвольном методе
(2) Затем на каждом опорном зубе очерчиваются межевые

линии

Этот метод показан при относительно одинаковом параллельном
расположении длинных осей коронок зубов, незначительной разнице в их наклоне



1) Модель устанавливается на столикепараллелометра так, чтобы окклюзионная плоскость была расположенагоризонтальноПри произвольном методе(2) Затем на каждом опорном

Слайд 11(1) Рабочую гипсовую модель устанавливают на вращающейся площадке
столика параллелометра и

фиксируют винтами
(2)Анализирующий стержень подводят к одному из опорных зубов
(3)Наклоняя столик

с гипсовой
моделью, устанавливают анализирующий стержень параллельно продольной
оси коронки зуба
(4) Переносят направление последней на боковую
поверхность цоколя, отмечая его карандашом

Метод определения среднего наклона длинных осей опорных зубов

(1) Рабочую гипсовую модель устанавливают на вращающейся площадкестолика параллелометра и фиксируют винтами(2)Анализирующий стержень подводят к одному из

Слайд 12(5) Определяют направление длинной оси второго опорного зуба на этой

же стороне зубного ряда
Переносят его на боковую поверхность модели, предварительно

также изменив ее положение до совмещения анализирующего стержня с направлением длинной оси

Продолжение:

(5) Определяют направление длинной оси второго опорного зуба на этой же стороне зубного рядаПереносят его на боковую

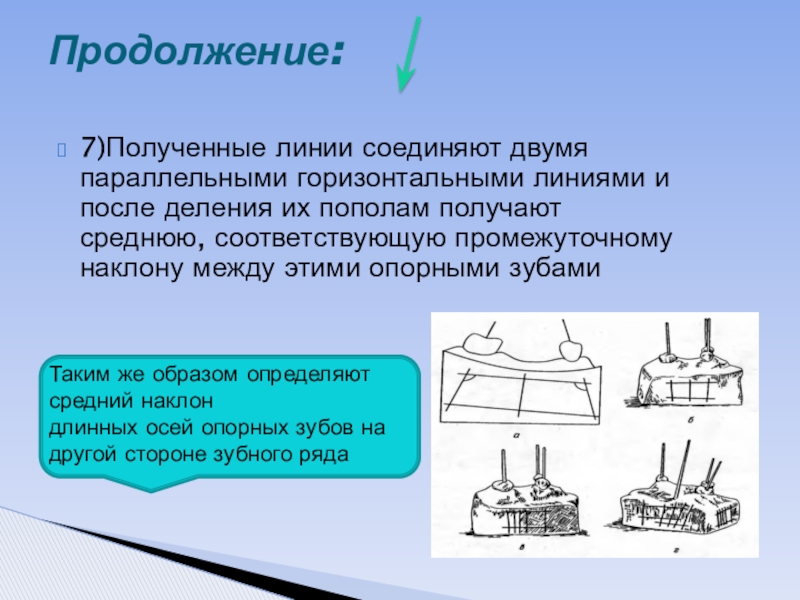

Слайд 137)Полученные линии соединяют двумя параллельными горизонтальными линиями и после деления

их пополам получают среднюю, соответствующую промежуточному наклону между этими опорными

зубами

Продолжение:

Таким же образом определяют средний наклон
длинных осей опорных зубов на другой стороне зубного ряда

7)Полученные линии соединяют двумя параллельными горизонтальными линиями и после деления их пополам получают среднюю, соответствующую промежуточному наклону

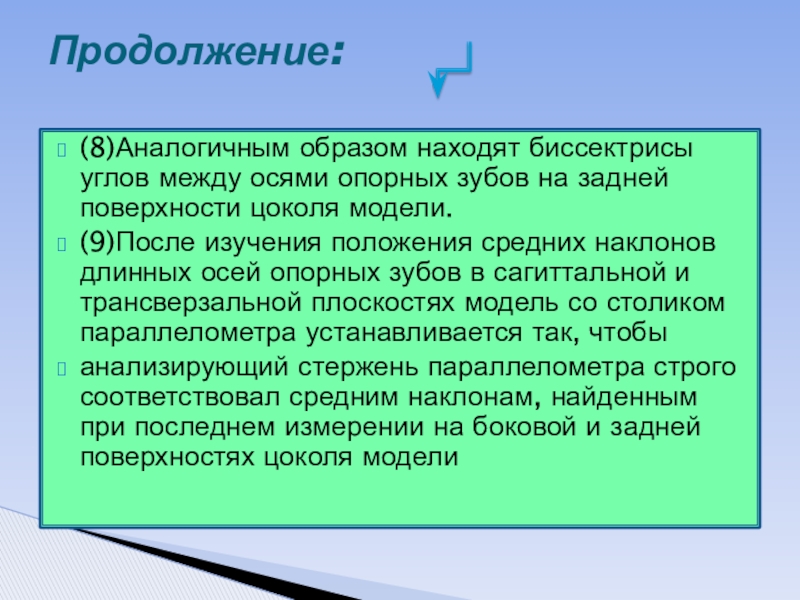

Слайд 14(8)Аналогичным образом находят биссектрисы углов между осями опорных зубов на

задней поверхности цоколя модели.
(9)После изучения положения средних наклонов длинных осей

опорных зубов в сагиттальной и трансверзальной плоскостях модель со столиком параллелометра устанавливается так, чтобы
анализирующий стержень параллелометра строго соответствовал средним наклонам, найденным при последнем измерении на боковой и задней поверхностях цоколя модели

Продолжение:

(8)Аналогичным образом находят биссектрисы углов между осями опорных зубов на задней поверхности цоколя модели.(9)После изучения положения средних

Слайд 15Продолжение:

Продолжение:

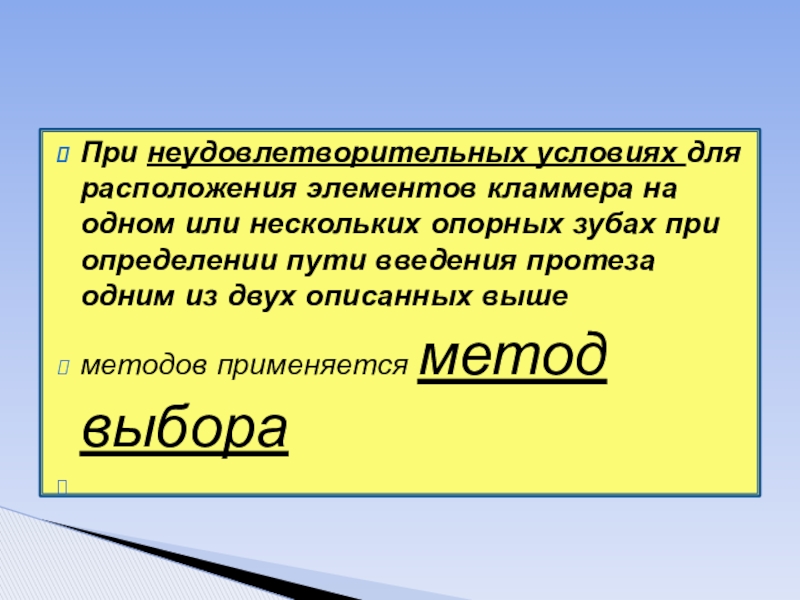

Слайд 16При неудовлетворительных условиях для расположения элементов кламмера на одном или нескольких опорных

зубах при определении пути введения протеза одним из двух описанных

выше
методов применяется метод выбора

При неудовлетворительных условиях для расположения элементов кламмера на одном или нескольких опорных зубах при определении пути введения протеза одним

Слайд 17(1)Модель укрепляют на столике параллелометра. (2)Затем столик устанавливают так, чтобы

окклюзионная поверхность зубов модели была перпендикулярна анализирующему стержню (нулевой наклон).

Последний подводят к каждому опорному зубу по очереди и изучают наличие и величину опорной и удерживающих зон. Может оказаться, что на одном или нескольких зубах определяются хорошие условия для расположения элементов кламмера, а на других – неудовлетворительные. Тогда модель должна быть рассмотрена под другим углом наклона. Из нескольких вероятных наклонов модели выбирают такой, который обеспечивает лучшую удерживающую зону на всех опорных зубах.

Метод выбора:

(1)Модель укрепляют на столике параллелометра. (2)Затем столик устанавливают так, чтобы окклюзионная поверхность зубов модели была перпендикулярна анализирующему

Слайд 18Например, «разделительная линия»
Термин «межевая линия» может иметь и синонимы
Но ее

нельзя называть «линией обзора» или «направляющей линией», поскольку исказится настоящий

смысл данного явления

Она не может называться и «экваторной линией», что обозначает наибольший периметр зуба и что является анатомическим понятием

Например, «разделительная линия»Термин «межевая линия» может иметь и синонимы Но ее нельзя называть «линией обзора» или «направляющей

Слайд 195
Параллелометрия
Thank you for your attention – Спасибо за внимание.

5ПараллелометрияThank you for your attention – Спасибо за внимание.
