Слайд 1Пассивные решения FTTH
«Kazcentrelectroprovod» (Казцентрэлектропровод)
Слайд 2FTTH (Fiber to the Home) – это концепция построения сети,
при которой оптическое волокно приходит непосредственно в помещение конечного пользователя
(квартира, офис, коттедж и т.д.)
FTTH позволяет предоставить абоненту неограниченные скорости с полным, поэтапно наращиваемым, пакетом телекоммуникационных услуг (телефония, доступ в интернет, телевидение, видео по запросу, NPVR, доступ к порталам мультимедийных и игровых ресурсов, доступ к домашним камерам, услуги «умный дом» и т.д.)
Общие понятия
Слайд 3В концепции FTTH существует две технологии:
Point-to-point, при которой каждому абоненту
выделяется на телекоммуникационном узлу отдельный оптический порт и тянется индивидуальное
волокно;
xPON, при которой абоненты подключаются древовидной схемой с использованием пассивных оптических сплиттеров (разделителей).
xPON в свою очередь делится на:
GEPON, 10GEPON;
GPON, 10GPON;
WDM-PON.
Более предпочтительной технологией на наш взгляд является xPON, так как такие сети позволяют значительно уменьшить количество прокладываемых волокон до абонента, а также имеют гибкую возможность в некоторых случаях сократить расходы, используя коммутаторы Ethernet и мультиплексоры DSLAM с сетевыми интерфейсами PON.
xPON и Point-to-point
Слайд 4Подключение абонентов FTTH в мире
Северная Америка
3.4 M
Европа
1.4 M
Азия
27.4 M
Слайд 5Подключение абонентов FTTx в мире
Слайд 7Специфика местности
Подключение
коттеджных
поселков
Подключение
пятиэатжных коробок
Подключение
высотных
зданий
Слайд 8При тотальном переходе на технологию GPON ежегодное развитие каждого филиала
потребует в среднем подключения от 5000 до 15000 абонентов.
Расчеты
количества волокон на сайт просты:
Среднее количество абонентов на один порт будет составлять 64. Таким образом, с оборудования OLT потребуется в среднем вывести порядка 150 оптических линий. При использовании минимальных оптических сплиттеров (1/4) на станции - это количество увеличится до 600.
В итоге необходимо на каждой подобной станции (сайте) иметь мощную стойку/шкаф распределения оптики не менее, чем на 900 волокон. В Каждом шкафу должна иметься возможность установки оптических сплиттеров.
Распределение оптики на АТС

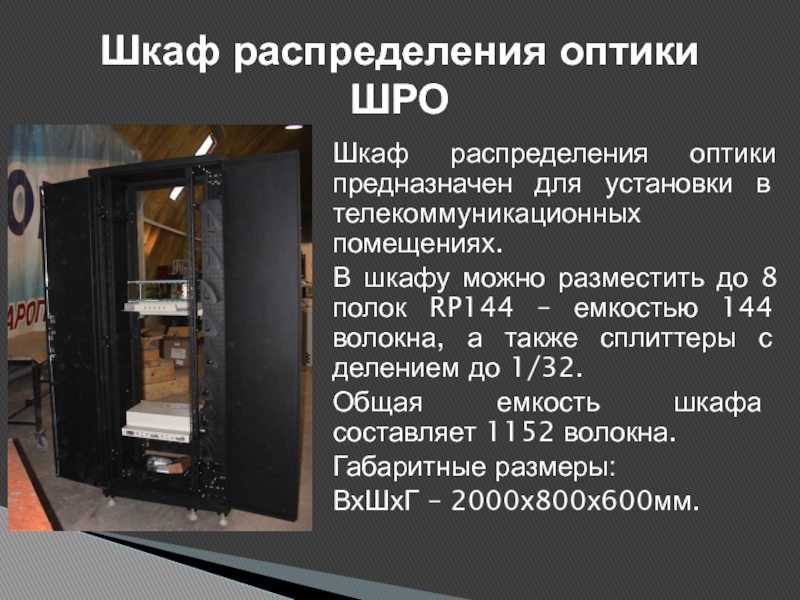

Слайд 9Шкаф распределения оптики предназначен для установки в телекоммуникационных помещениях.
В
шкафу можно разместить до 8 полок RP144 – емкостью 144
волокна, а также сплиттеры с делением до 1/32.
Общая емкость шкафа составляет 1152 волокна.
Габаритные размеры:
ВхШхГ – 2000х800х600мм.
Шкаф распределения оптики ШРО
Слайд 11Оптическая полка RP-14401 представляет собой модульный конструктив высотой 3U с
возможностью установки в 19-тидюймовую раму. Каждый модуль рассчитан на 12
оптических розеток в соответствии с требованиями заказчика: SC/LC/FC.
Оптическая полка RP14401
Общая емкость полки составляет 144 волокна.
По желанию заказчика в оптическую полку RP-14401 есть возможность установки оптического сплиттера с делением до 1/32.
Полка закрывается съемными панелями для предотвращения попадания пыли.
Слайд 12Стойка RFO – решение компании 3M
Серия имеет три разновидности в
зависимости от высоты стойки одна секция может вместить:
стойка высотой
2м на 6 кабельных модулей - 576 портов
стойка высотой 2,5 м на 8 кабельных модулей -768 портов
стойка высотой 3,25 метра на 11 модулей – 1056 портов
Сплиттеры 1х2, 1х4, 1х8 устанавливаются в кассете.
Слайд 13Стойка RFO – решение компании 3M
легко монтируется даже на одной
стойке
многофункциональная система организации патч-кордов и кабелей
единое решение для кроссировки и
подключения оборудования
удобные кабельные вводы
удобство монтажа
высокая защищенность волокон на всем протяжении от кабеля до сплайс-кассет
Слайд 14Модульный блок
8 независимых поворотных держателей для кассет
место для хранения избытка
оптических модулей
Направляющее для патч-кордов
Слайд 15Станционный оптический кросс 3М™ RFO. Оптические модули.
Модуль на 12 SC
соединений
Соединительный модуль с выводами патчкордового кабеля
Сплиттерный модуль
Соединительный модуль
Слайд 16Сплиттерная кассета для оптического кросса RFO
В кассете установлены 4 PLC
сплиттера 1х2 с коннекторами SC/APC
Слайд 17Кабельные вводы DECCAM
Защита оптических модулей на всем протяжении от кабельного
ввода до ввода в кассету
Свободное крепление кабельного ввода
Возможность разделения волокон
в кабельном вводе

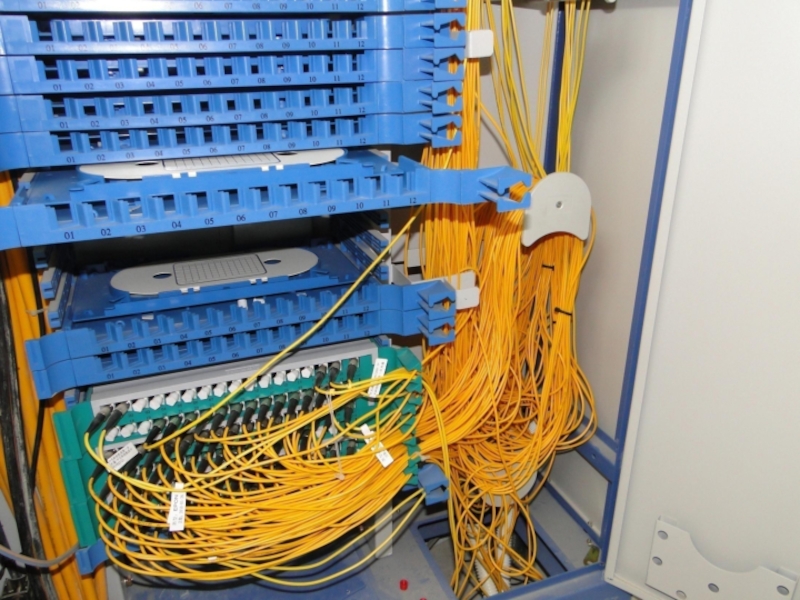

Слайд 18Организация патч-кордов и кабелей
Соблюдение радиусов изгиба
Большие возможности организации кабелей
Возможность укладки
большого количества патч-кордов

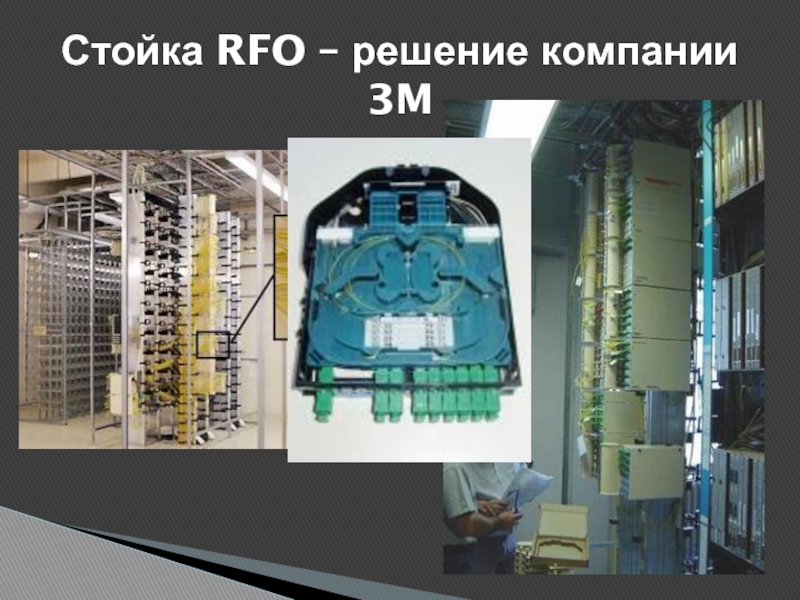

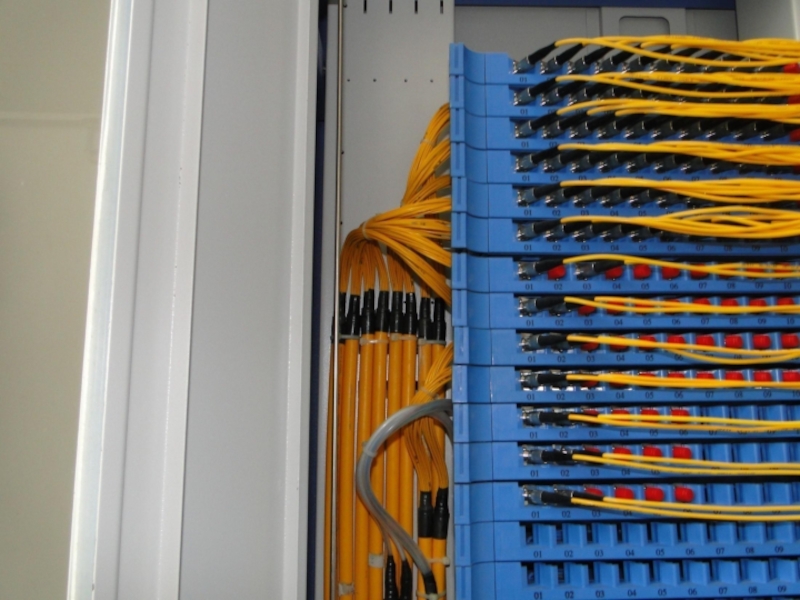

Слайд 19Стойка RFO – решение компании 3M
Слайд 20Магистральное распределение оптики
В связи с резким увеличением оптических линий, которые
пойдут от станции в жилые районы, будет крайне не эффективно
прокладывать оптические кабели малой емкости.
Принцип построения оптического линейного хозяйства не будет особо отличаться от медного распределения, где в качестве магистральных кабелей использовались ТПП600х2, 400х2, которые в свою очередь оконечивались на шкафах ШР.
В случае с оптикой потребуются оптические кабели емкостью 96/128/144 волокон, которые будут расключаться на уличных шкафах распределения оптики емкостью не менее 300 волокон.
Слайд 21Оптические кабели
КС-ОКГ - кабель диэлектрический без бронепокровов
1 - оптическое волокно
2
- анизотропный заполнитель (гель)
3 - полимерная трубка (РВТ)
4 - ЦСЭ
(сталь или FRP)
5 - водонабухающая лента
6 - полиэтиленовая оболочка
КС-ОКЛ - кабель с броней из гофрированной стальной ленты
1 - оптическое волокно
2 - анизотропный заполнитель (гель)
3 - полимерная трубка (РВТ)
4 - ЦСЭ (сталь или FRP)
5 - гидрофобный заполнитель
6 - гофрированная сталеполимерная лента
7 - полиэтиленовая оболочка
Слайд 22Шкаф ШРО-у предназначен для установки на улице и служит для
распределения оптики с применением технологий FTTH, ETTH, FTTC.
Шкаф антивандальный.
Шкаф
монтируется на основание, которое в свою очередь заливается в бетон.
Общая емкость шкафа составляет 720 оптических волокон.
Габаритные размеры (ВхШхГ) – 1990х900х680 мм.
В центре шкафа расположена 19-тидюймовая рама, на которую есть возможность установки до пяти полок RP-14401 емкостью 144 волокна каждая.
Снизу и сверху, а также по бокам установлены катушки для намотки оптических патчкордов. По всей высоте 19-тидюймовой рамы установлены пластиковые кроссировочные кольца, для прокладки общего пучка патчкордов.
Уличный шкаф распределения оптики ШРО-у
Слайд 23Шкаф имеет доступ с двух сторон. Каждая сторона открывается двухстворчатыми
дверьми. На двери установлена съемная полка для установки сварочного аппарата,
рефлектометра, либо другого прибора.
С задней стороны прокладываются по радиусным направляющим приходящие/магистральные (до 144 волокон) и уходящие/распределительные (от 4 до 32) кабели, и, имеется свободный доступ к сплайс-кассетам оптических полок.
Магистральные кабели вводятся с левой стороны, имеется возможность ввода до 8 магистральных кабелей. С левой стороны расположены вводы для распределительных кабелей, с общей емкостью до 40 кабелей.
Уличный шкаф распределения оптики ШРО-у
Слайд 24Уличный шкаф распределения оптики ШРО-у-02 (432 волокна)

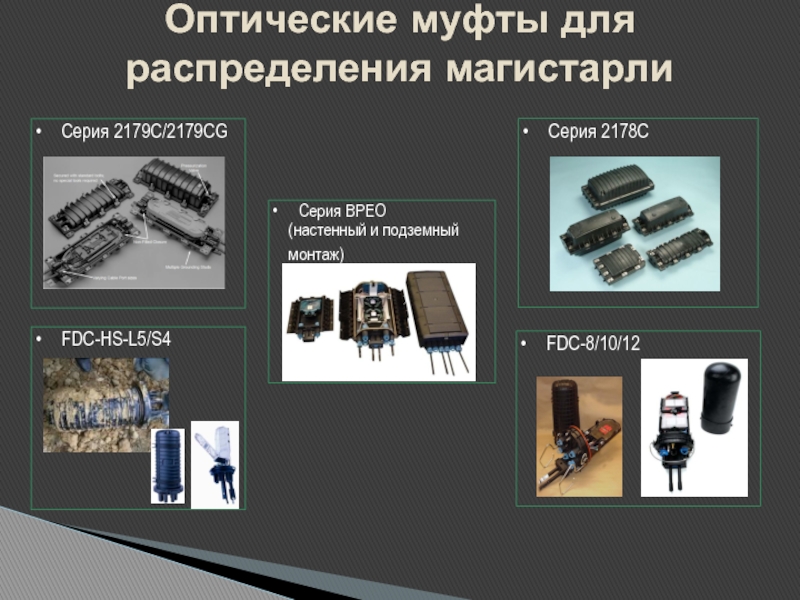

Слайд 26Оптические муфты для распределения магистарли
Серия 2179C/2179CG
Серия 2178C
FDC-HS-L5/S4
Слайд 27Примеры монтажа муфт
Подвес
На опоре/стене
Колодцы/контейнеры
Слайд 30Размеры и типы корпуса муфт BPEO
BPEO-1 – тупиковая муфта
Стандартная емкость
соединений – 48 сварных сростков
Габариты: 382 x 230 x 122
мм
Масса: 1,8 кг
BPEO-2 – тупиковая/проходная муфта
Стандартная емкость соединений – 144 сварных сростка
Габариты: 510 x 320 x 148 мм
Масса: 4,9 кг
BPEO-3 – тупиковая муфта
Стандартная емкость соединений – 288 сварных сростков
Габариты: 680 x 320 x 148 мм
Масса: 6,7 кг
Слайд 31Деление типов муфт BPEO1 по количеству и размерам кабельных вводов
Кабельный
ввод S18 для ввода кабеля диаметром 5 – 18 мм
Кабельный
ввод S12 для ввода кабеля диаметром 4 – 12 мм
Кабельный ввод S08 для ввода кабеля диаметром 4 – 8 мм
Кабельный ввод D20 для ввода кабеля диаметром 5 – 20 мм
Слайд 32Деление типов муфт BPEO2/3 по количеству и размерам кабельных вводов
Кабельный
ввод S18 для ввода кабеля диаметром 5 – 18 мм
Кабельный
ввод S12 для ввода кабеля диаметром 4 – 12 мм
Кабельный ввод D27 для ввода кабеля диаметром 5 – 27 мм
Кабельный ввод D20 для ввода кабеля диаметром 5 – 20 мм

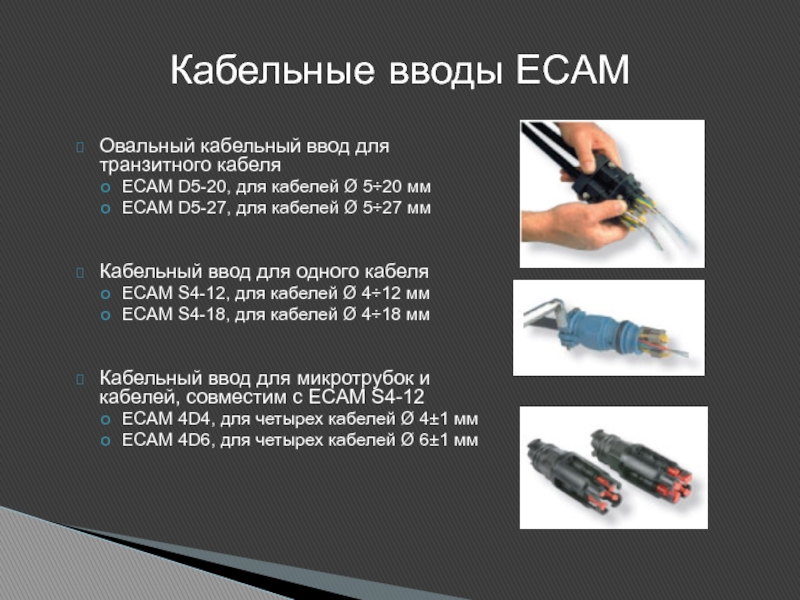

Слайд 33Кабельные вводы ECAМ
Овальный кабельный ввод для транзитного кабеля
ECAM D5-20, для
кабелей Ø 5÷20 мм
ECAM D5-27, для кабелей Ø 5÷27 мм
Кабельный
ввод для одного кабеля
ECAM S4-12, для кабелей Ø 4÷12 мм
ECAM S4-18, для кабелей Ø 4÷18 мм
Кабельный ввод для микротрубок и кабелей, совместим с ECAM S4-12
ECAM 4D4, для четырех кабелей Ø 4±1 мм
ECAM 4D6, для четырех кабелей Ø 6±1 мм
Слайд 34Кабельные вводы MultiECAM
MultiECAM S12 – 6x2 mm
MultiECAM S18 – 6x2
Слайд 35Сплайс кассеты с возможностью установки оптического сплиттера
Кассета 10мм – 12
сварных соединений
(укладываются в два слоя)
Кассета 10мм – 10 Fibrlok 4x4
(укладываются
в два слоя)
Слайд 363M BPEO I FDP. Муфта для создания точек распределения кабеля
Микротрубки
для вдуваемого волокна
Микрокабели
Слайд 373M BPEO I FDP. Муфта для создания точек распределения кабеля
Муфта
BPEO обеспечивает класс защиты IP68 и позволяет создавать точки распределения
оптических волокон в местах с повышенной влажностью и запыленностью
Слайд 40BPEO для абонентского drop кабеля
Слайд 41BPEO для абонентского drop кабеля
Слайд 42В BPEO могут быть предустанолвены пигтейлы
Слайд 43 В муфте используются FA SC коннекторы специально для drop
кабеля

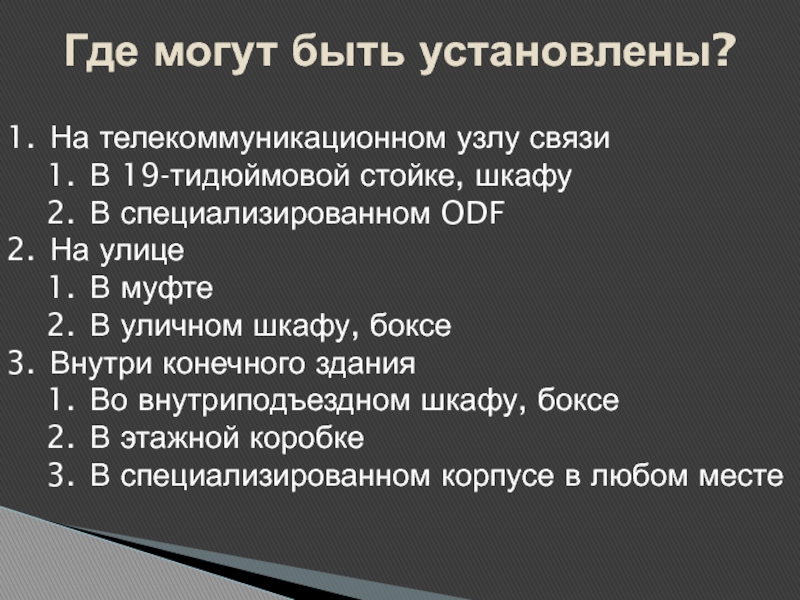

Слайд 46Где могут быть установлены?
На телекоммуникационном узлу связи
В 19-тидюймовой стойке, шкафу
В
специализированном ODF
На улице
В муфте
В уличном шкафу, боксе
Внутри конечного
здания
Во внутриподъездном шкафу, боксе
В этажной коробке
В специализированном корпусе в любом месте
Слайд 47Установка сплиттеров в боксах
и полках
Слайд 48Выбор пассивного оборудования в решениях FTTH напрямую зависит от специфики
местности и типов зданий, которые планирует подключать провайдер.
При подключении коттеджных
поселков существуют два варианта подключения:
В высокогорных районах при невозможности прокладки подземным способом используется пассивное оборудование и типы кабелей для опор (опыт внедрений FTTH в Японии и Южной Кореи);
В местности, где не возникает проблем с подземной прокладкой.
Коттеджное распределение
Слайд 49Коттеджное распределение (схема подключения по опорам)
F.A угловой
разъем
FA-SC
коннектор
F.A –коннектор и разъем
Слайд 50Коттеджное распределение (подключение в Японии)
Один абонент подключается за один час!
Слайд 51Коттеджное распределение (подключение в Южной Кореи)
Крепление для вывода drop кабеля
Слайд 52Воздушная муфта кабеля ввода (крепление на пролете) FSCO-V3
Можно устанавливать в
середине пролета, имеет доступ с любой стороны.
Соединитель прямого доступа,
устанавливаемый соединительный модуль, возможны также другие модули .
Можно подсоединить до 24 кабелей вывода.
Простой доступ
Слайд 53Гибкий кабель FTTH с троссом
Просто отделите несущий провод от кабеля
Просто
вытяните волокна из кабеля
Не горючая оболочка
Несущий эл-нт
Силовой эл-нт
Наполнитель
Канавка доступа
Волокна
1-2
волокна
Слайд 54Элементы крепления для drop кабеля с тросом
Слайд 55Используйте любой крюк, зацепите на него устройство, на котором будет
закреплен трос
Слайд 57Разделительные коробки
Для наружного
применения
FPB-201
FPB-101
Для внутреннего
применения
Служат для разделения
абонента и сети. Удобство тестирования линии при повреждении. Отсутствие необходимости
присутствия абонента дома.

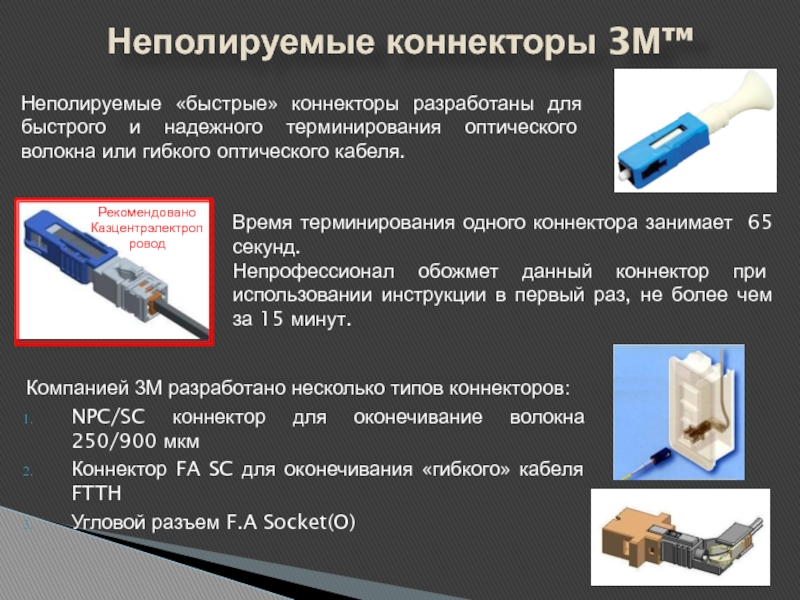

Слайд 58Неполируемые коннекторы 3М™
Время терминирования одного коннектора занимает 65 секунд.
Непрофессионал обожмет
данный коннектор при использовании инструкции в первый раз, не более
чем за 15 минут.
Неполируемые «быстрые» коннекторы разработаны для быстрого и надежного терминирования оптического волокна или гибкого оптического кабеля.
Компанией 3М разработано несколько типов коннекторов:
NPC/SC коннектор для оконечивание волокна 250/900 мкм
Коннектор FA SC для оконечивания «гибкого» кабеля FTTH
Угловой разъем F.A Socket(O)
Рекомендовано
Казцентрэлектропровод
Слайд 59Неполируемые коннекторы 3М™ NPC/SC
Коннекторы NPC/SC предназначены для оконечивания волокна в
буфферном покрытии диаметром 250 мкм и 900 мкм. Неполируемый коннектор
состоит из феррула с оптическим волокном, предварительно отполированным в заводских условиях, механического соединителя, встроенного в корпус коннектора, и хвостовика, позволяющего соблюдать минимально допустимый радиус изгиба волокна.
Коннектор может применятся снаружи и внутри помещений.
Характеристики:
Продукт Коннектор 8800, одномод, SC 250/900 мкм
Рабочая температура -40ОC... +75ОC
Длина волны 1310 нм, 1490 нм, 1550 нм, 1652 нм
Затухание < 0.3 дБ, max 0.6 дБ
Отражение <-40 дБ
Устойчивость к многократному подключению < 0.2 дБ после 100 операций
Тест на погружение в воду, 43ОC, 3 дня <0.2 дБ через 24 часа после извлечения из воды
Слайд 60Инструменты для обжимки
• 8865-АТ - монтажное устройство для волокна
250/900 мкм;
• 2534 скалыватель;
• 6365-стриппер для ST коннекторов;
• 6365-ножницы для
резки кевларового волокна;
• Очищающие салфетки (100 шт.);
• Емкость для изопропилового спирта.
Набор инструментов 8865-С для монтажа коннектора NPC/SC состоит из:
Слайд 61Монтажное устройство 8865-AT
Специальное монтажное устройство 8865-AT позволяет смонтировать NPC коннектор
менее, чем за 1 минуту.
Подготовленное к монтажу оптическое
волокно крепится
в держателе с помощью защелок.
NPC коннектор устанавливается в адаптер SC на монтажном столике.
Держатель оптического волокна вводится по направляющей в монтажный столик, после чего осуществляется зажим волокна в коннекторе надавливанием рычага.
Готовый SC коннектор извлекается из адаптера. Монтажный инструмент рассчитан на монтаж не более 120 коннекторов NPC/SC и вкладывается в каждую упаковку из 60 коннекторов.
Слайд 62Неполируемые коннекторы 3М™ FA SC
Коннекторы FA SC предназначены для оконечивания
гибкого оптического кабеля FTTH стандарта G.657A.
В рамках развертывания проектов
FTTH данный коннектор будет наиболее популярным, так как вся абонентская разводка будет производиться гибким кабелем.
Слайд 64Абонентские оптические коробки
Настенная абонентская розетка 8686 служит для простой и
эстетичной организации абонентского доступа к сети.
Размер - 86х86 мм, с
интегрированными в коробке четырьмя посадочными местами под установку муфты-адаптера с разъемом SC, неполируемого коннектора NPC/SC или механического соединителя Fibrlok™.
В конструкции предусмотрено место под розетку RJ45.
В абонентской розетке возможно установить 4 коннектора NPC/SC или 2 пигтейла с коннекторами SC с помощью сварки или механическим соединителем Fibrlok™ 2529 или Fibrlok™ 2540G.
Розетка также может быть использована при применении оптического кабеля с диаметром оболочки 3 мм для внутренней разводки в Помещениях.
Слайд 65Абонентские оптические коробки
Внутри конструкции предусмотрен специальный органайзер для выкладки запасов
абонентского волокна.
В основании розетки и на ее задней и боковых
стенках расположены отверстия для ввода абонентского кабеля. Это позволяет осуществлять ввод как внутреннего, так и наружного кабеля сзади и сбоку.
Ввод кабеля в розетку выполняется либо из стены, либо с одной из трех сторон, на которых не установлены коннекторы.
Установка розетки 8686 на стене производится с помощью двух шурупов. Красивый и эргономичный дизайн позволяет интегрировать
данное решение в любой интерьер помещения.
Слайд 67Гибкий drop кабель FTTH
в легкой броне
Кабель служит в
тех случаях, когда требуется дополнительная защита: при прокладки под землей,
в канализации, либо при прокладке по чердаками, по крышам.
Внутри оболочки с броней находиться обычный гибкий drop кабель FTTH с двумя стеклопрутками в качестве силовых элементов, со стандартом волокна G.657A.
Кабель легко извлекается из брони, таким образом, можно дойти до дома абонента в броне, далее снять оболочку брони и уже обычным кабелем идти дальше. Снимать оболочку придется не более чем на 2-3 метра, чтобы выйти из земли и подключиться к распределительной коробке.
Несмотря, на легкую броню, кабель рекомендуется прокладывать в пластиковой трубе, которые обычно используются в медных решениях для прокладки малопарных кабелей.
Кабель производится 1/2/4 волоконный.
Слайд 68ЯРКО
ЯРКО – ящик распределительный с кессоном оптический.
Разработан на базе медных
решений ЯР компании Казцентрэлектропровод.
ЯРКО разработан специально для установки в коттеджных
поселках.
Антивандальный, всепогодный.
В конструктив можно установить сплиттер до 1/8.
Общая емкость ЯРКО до 32 розеток SC.
Рекомендуется вводить в ЯРКО магистральный кабель не более 20 волокон и выводить до 8 абонентских гибких drop кабелей.
Слайд 69Этажное распределение (принципы)
Слайд 701 вариант
Перечень используемых материалов:
Магистральный кабель.
Рекомендуется использовать емкость не более
20
волокон с шагом 4 волокна. Оптимальное
количество 8-12 волокон.
В большинстве
случаев используются
марки ОКГ, ОКЛ (с ленточной броней).
В редких случая ОКТ (с тросом) –
В этом случае рекомендуется устанавливать
Подъездный распределительный шкаф на чердаке
или верхнем этаже.
2. Распределительный оптический
подъездный шкаф.
Рекомендуется устанавливать сплиттер 1/16, 1/32.
Общая емкость до 72 волокон, рекомендуемая – 48.
3. Гибкий абонентский кабель FTTH.
Бывает 1/2/4 волоконный. Рекомендуется 1 волоконный.
Различается два стандарта G.657А1 и A2.
А2 – стандарт лучше по своим характеристикам
гибкости, но дороже. Рекомендуется стандарт G.657A1.
Силовые элементы – стальная проволока, либо стеклопруток.
Стеклопруток – дороже, более хрупкий, не пропускает ток
Стальная проволока – дешевле, надежнее, пропускает ток.
Рекомендуется стеклопруток.
Слайд 73Прокладка drop кабеля
В гофротрубе (самый распространенный вариант)
В Кабельных каналах
(для новостроек и элитных зданий)
В трубке согласно рисунка
Без специальных трубок,
просто кабель.
Слайд 742 вариант
Перечень используемых материалов
Магистральный кабель.
Рекомендуется использовать емкость 8-12 волокон.
2.
Распределительный оптический
подъездный шкаф.
Рекомендуется устанавливать cплиттер 1/16, 1/32.
3. Гибкий кабель
FTTH.
4. Коробка распределительная этажная КРЭ-01 в комплекте
со сплиттером
Максимальная емкость 8 волокон.
Двухслойная. На внутреннем слое ставиться сплиттер 1/4,
либо 1/8, в компактном исполнении, либо в пластмассовом
Корпусе. Отверстия под магистральный межэтажный кабель
(одно сверху, другое снизу для транзита).
С левой и с правой стороны отверстия под выводы гибкого
абонентского кабеля.
5. Межэтажный магистральный кабель
Используется кабель, внутри которого лежат волокна
в стандартной патчкордовой оболочке. Внутри коробки кабель
зачищается и вытягивается только одно волокно, которое
обрезается на коробке этажом выше.
Остальные пропускаются транзитом на разрезаясь.
Для девятиэтажки достаточно 8-волоконного кабеля.
В подъездном шкафу сплиттер 1/8. На каждом этаже сплиттер 1/4.
В сумме 32 абонента. На первом этаже 4 абонента будут
включаться отдельным сплиттером 1/4, устанавливаемым
в подъездном шкафу.
6. Гибкий абонентский кабель FTTH.
Стандарт G.657A1, 1 волокно, силовой элемент стеклопруток.
Слайд 75КРЭ-01 Распределительная коробка (этажная)
Слайд 763 вариант
Перечень используемых материалов
Магистральный кабель.
Рекомендуется использовать емкость 8-12 волокон.
2.
Распределительный оптический
подъездный шкаф.
Рекомендуется устанавливать cплиттер 1/16, 1/32.
3. Гибкий кабель
FTTH.
4. Коробка распределительная этажная КРЭ-01 без сплиттера
Максимальная емкость 8 волокон.
Отверстия под магистральный межэтажный кабель
(одно сверху, другое снизу для транзита).
С левой и с правой стороны отверстия под выводы гибкого
абонентского кабеля.
5. Межэтажный магистральный кабель
Используется обычный кабель ОКГ-НГ в негорючей оболочке.
Кабель на 32 волокна, 8 модулей по 4 волокна. Внутри коробки
кабель зачищается и вытягивается только один модуль, который
обрезается на коробке этажом выше.
Остальные пропускаются транзитом на разрезаясь.
В подъездном шкафу сплиттер 1/32.
На первом этаже 4 абонента будут
включаться отдельным сплиттером 1/4, устанавливаемым
в подъездном шкафу. Если 9-тиэтажка многоподъездная, то все
Первые этажи будут включаться от одного слпиттера в шкафу
1-го подъезда.
6. Гибкий абонентский кабель FTTH.
Стандарт G.657A1, 1 волокно, силовой элемент стеклопруток.
Слайд 77Кабель для этажного распределения
Кабель стандарта G.652D. Выполнен в
негорючей PVC
оболочке. Предназначен для вертикальной межэтажной прокладки в подъездах жилых домов,
а также между помещениями офисов.
Внутри кабеля расположены патчкордовые желтые кабели, которые при необходимости легко извлекаются.
Каждый кабель внутри имеет порядковый номер.
Классическое применение состоит в том, что кабель заводится в этажную коробку, внутри коробки с него снимается оболочка, извлекается необходимый кабель из расчета того, что нужный кабель будет обрезан в коробке этажом выше.
Кабель бывает следующих емкостей: 8/12/16/24/32
Слайд 78Распределение в высотных зданиях
При распределении в высотных домах строительство FTTH
должно начинаться со шкафа распределения оптики, так как емкость дома
не позволяет обойтись просто набольшими шкафами.
На примере представлено реальная схема включения одного из домов Шанхая.
От шкафа ШРО прокладывается вертикальный межэтажный кабель высокой емкости до 192 волокон, при условии, что после шкафа не будут использоваться в промежуточных шкафах/коробках сплиттеры.
НА каждые семь этажей устанавливается на 48 волокон подъездный шкаф. На каждом этаже устанавливается этажная коробка на 8 волокон.
Каждый этаж включает в себя 6 абонентов.
Слайд 79Оптический подъездный шкаф
Боксы OSB-8932 и OSB-8964 предназначены для установки в
точках разветвления пассивных оптических сетей. Конструктивно бокс выполнен в виде
металлического ящика с двумя независимыми отделениями, каждое из которых закрывается отдельной дверцей, снабженной резиновым уплотнением, запирающейся замком.
Класс защищенности IP54.
Бокс OSB предназначен для настенной установки внутри и снаружи помещения.
Размеры бокса:
OSB-8932 (ширина х высота х глубина): 43х37,5х10 см
OSB-8964 (ширина х высота х глубина): 40х45х13 см
Слайд 80Оптический подъездный шкаф
Для ввода и вывода оптических кабелей, в том
числе транзитных, предусмотрены кабельные
вводы, уплотненные резиновыми фиттингами:
6 круглых вводов, 1
овальный для транзитного кабеля и 2 круглых ввода с верхней стороны бокса.
Максимальный диаметр вводимого кабеля 12 мм.
В конструкции предусмотрено устройство фиксации кабеля на стенке.
На левой и правой стенках бокса имеются выводы, защищенные уплотнительными фиттингами, для вывода кабелей этажной разводки – до 16 кабелей диаметром 3 мм: по 8 кабелей с каждой стороны.
В левом отделении бокса крепится органайзер под сплайс-кассеты с возможностью установки
до 6 сплайс-кассет в боксе 8964 и до 12 кассет в боксе 8932.
Под органайзером для сплайс-кассет предусмотрено место для хранения избытка модулей или патчкордов.
Меньшее правое отделение предназначено для установки сплиттера в пластиковом боксе с патч-кордами в оболочке диаметром 3 мм, оконцованными разъемами SC.
В этом же отделении установлен органайзер для выкладки патч-кордов
В перегородке между правым и левым отделениями установлены:
• для бокса OSB-8932 – 36 муфт-адаптеров для разъемов SC
• для бокса OSB-8964 – 80 муфт-адаптеров.
Дополнительно в боксе OSB-8964 в сплиттерном отделении предусмотрена установка дополнительных
8-ми муфт-адаптеров (для возможности вывода кабелей с правой стороны бокса).
Слайд 81Оптический подъездный шкаф
Для ввода и вывода оптических кабелей, в том
числе транзитных, предусмотрены кабельные
вводы, уплотненные резиновыми фиттингами:
6 круглых вводов, 1
овальный для транзитного кабеля и 2 круглых ввода с верхней стороны бокса.
Максимальный диаметр вводимого кабеля 12 мм.
В конструкции предусмотрено устройство фиксации кабеля на стенке.
На левой и правой стенках бокса имеются выводы, защищенные уплотнительными фиттингами, для вывода кабелей этажной разводки – до 16 кабелей диаметром 3 мм: по 8 кабелей с каждой стороны.
В левом отделении бокса крепится органайзер под сплайс-кассеты с возможностью установки
до 6 сплайс-кассет в боксе 8964 и до 12 кассет в боксе 8932.
Под органайзером для сплайс-кассет предусмотрено место для хранения избытка модулей или патчкордов.
Меньшее правое отделение предназначено для установки сплиттера в пластиковом боксе с патч-кордами в оболочке диаметром 3 мм, оконцованными разъемами SC.
В этом же отделении установлен органайзер для выкладки патч-кордов
В перегородке между правым и левым отделениями установлены:
• для бокса OSB-8932 – 36 муфт-адаптеров для разъемов SC
• для бокса OSB-8964 – 80 муфт-адаптеров.
Дополнительно в боксе OSB-8964 в сплиттерном отделении предусмотрена установка дополнительных
8-ми муфт-адаптеров (для возможности вывода кабелей с правой стороны бокса).
Слайд 82© 3M 2009. All Rights Reserved.
Офисные и гостиничные решения
Слайд 83Вводная коробка с SC APC розеткой
Вид спереди
Вид спереди без крышки
SC APC розетка
Абонентская сторона:
пигтейл, патчкорд или NPC SC APC в
оболочке 3.0 мм
Станционная сторона: Разъем NPC SC APC на кабеле , 900мкм
Отверстие доступа в квартиру
Глубина= 1,5 см
140
87
Слайд 84© 3M 2009. All Rights Reserved.
3. Фиксация вводного бокса кстене
Процесс
монтажа вводного бокса
Слайд 85Частные случаи xPON - FTTB
Есть случаи, когда экономически более эффективно
использовать
решение FTTB.
В этой схеме более приемлемо прибегать к
комбинированным вариантам, когда базой является сеть xPON, а все устройства доступа имеют сетевые интерфейсы xPON.
Наиболее популярным вариантом является использование коммутаторов с сетевым Uplink – GPON.
Коммутатор устанавливается в подъездных шкафах доступа ШД-12-хх, ШД-33-xx.
Далее абоненты уже включаются кабелем UTP и технология превращается в ETTH (Ethernet to the Home).
При такой структуре данная технология может быть легко модернизирована или расширена абонентами FTTH, так как в шкафу есть достаточное место для установки оптического сплиттера.
На последующих слайдах представлено несколько вариантов развития таких сетей.
Слайд 86Схема со сплиттером в шкафу ШД-33-0х
Слайд 87Распределение в оптической полке
Слайд 88Схема со сплиттером в отдельном шкафу
Слайд 103Спасибо за внимание!
По всем вопросам обращайтесь в компанию
KAZCENTRELECTROPROVOD
Мы создаем
решения для Вас!
