Переменный электрический ток

Как люди жили бы на ней
Без теплоты, магнита, света
И электрических лучей?
Адам Мицкевич

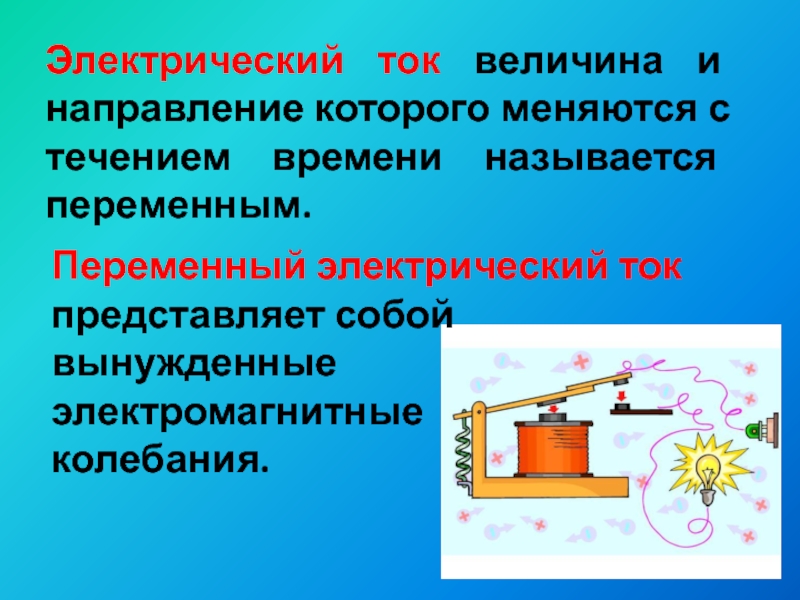

называется переменным.
Переменный электрический ток
представляет собой
вынужденные
электромагнитные
колебания.

что на протяжении 1 с ток 50 раз идет в

одну сторону и 50 раз — в противоположную. Частота 50 Гц принята для промышленного тока во многих странах мира. В США принята частота 60 Гц.

Переменное напряжение в гнездах розетки осветительной сети создается генераторами на электростанциях. Проволочную рамку, вращающуюся в постоянном однородном магнитном поле, можно рассматривать как простейшую модель генератора переменного тока.

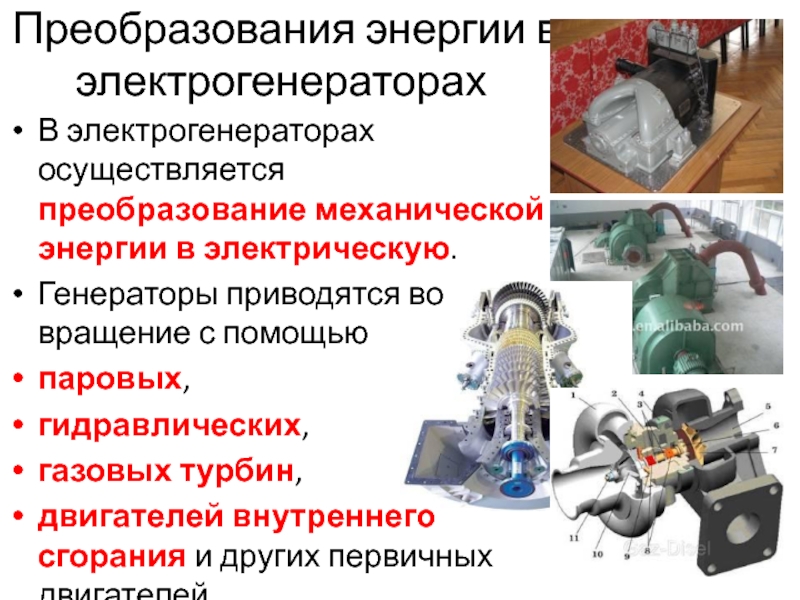

электрическую.
Генераторы приводятся во вращение с помощью
паровых,
гидравлических,
газовых турбин,

двигателей внутреннего сгорания и других первичных двигателей.

тока
Принцип действия генератора основан на явлении электромагнитной индукции.
Статор неподвижная часть

генератора, (состоит из сердечника и обмоток).
Ротор - подвижная часть генератора (электромагнит)
Вал вращает ротор, Магнитное поле , пронизывающее обмотки статора меняется, в них возникает индукционный ток.
Для подачи тока в обмотки ротора используют контактные кольца и щетки.

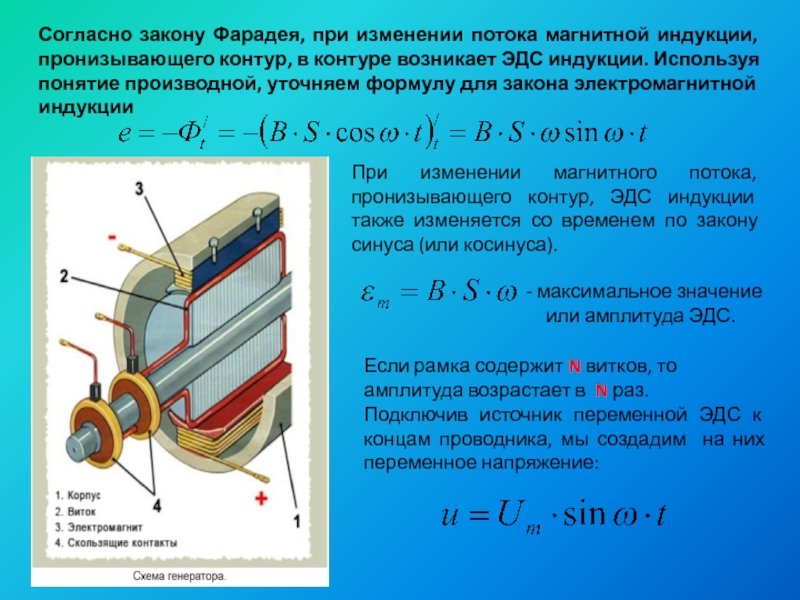

в контуре возникает ЭДС индукции. Используя понятие производной, уточняем формулу

для закона электромагнитной индукции

При изменении магнитного потока, пронизывающего контур, ЭДС индукции также изменяется со временем по закону синуса (или косинуса).

максимальное значение
или амплитуда ЭДС.

Если рамка содержит N витков, то амплитуда возрастает в N раз.
Подключив источник переменной ЭДС к концам проводника, мы создадим на них переменное напряжение:

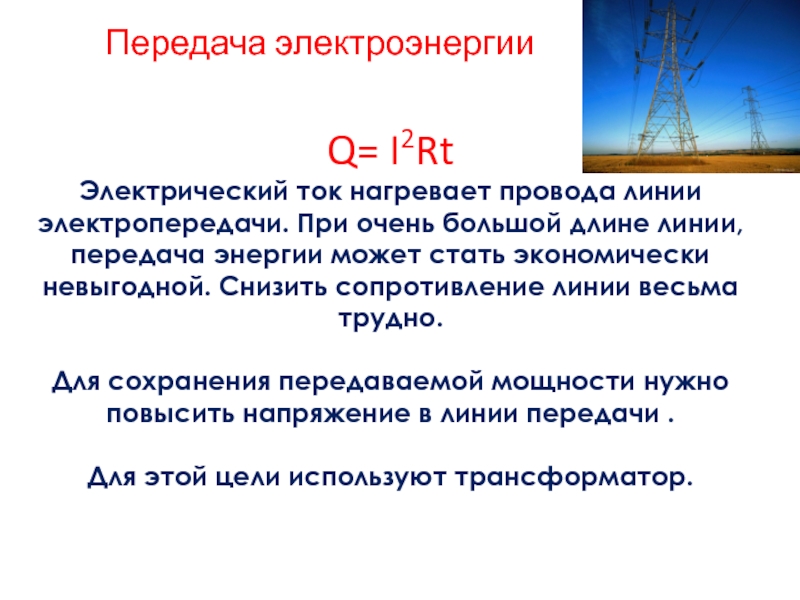

длине линии, передача энергии может стать экономически невыгодной. Снизить сопротивление

линии весьма трудно.

Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .

Для этой цели используют трансформатор.

Передача электроэнергии

или уменьшается в несколько раз практически без потери мощности, осуществляется

с помощью трансформаторов.

трансформатор был изобретен в 1876 г. русским ученым П. Н. Яблочковым

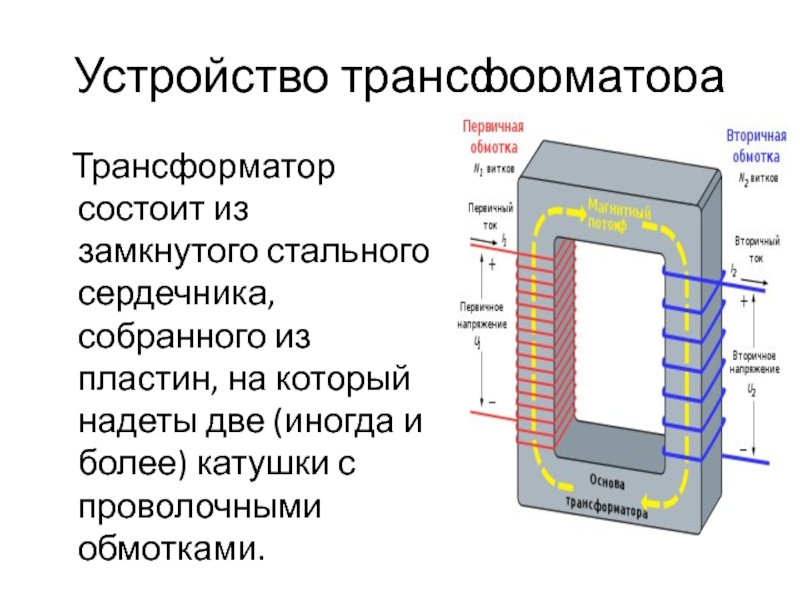

из пластин, на который надеты две (иногда и более) катушки

с проволочными обмотками.

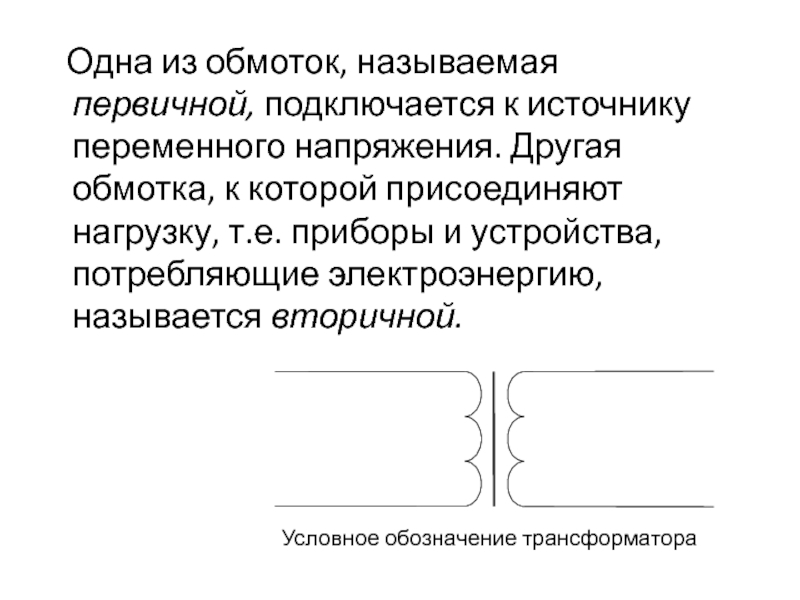

переменного напряжения. Другая обмотка, к которой присоединяют нагрузку, т.е. приборы

и устройства, потребляющие электроэнергию, называется вторичной.

Условное обозначение трансформатора

первичной обмотке создает переменное магнитное поле. Оно сосредоточено в основном

внутри стального сердечника, так что обе обмотки пронизываются одним и тем же переменным магнитным потоком. Поэтому вследствие явления электромагнитной индукции в каждом витке каждой обмотки возникает одна и та же ЭДС индукции.

Суммарная ЭДС в каждой из катушек равна сумме ЭДС во всех ее витках, так как витки соединены друг с другом последовательно. Поэтому отношение напряжений U1 и U2 на вторичной и первичной обмотках равно отношению числа витков в них: U2 / U1 = N2 / N1.

коэффициент трансформации.
При K > 1 трансформатор называется понижающим.
при K

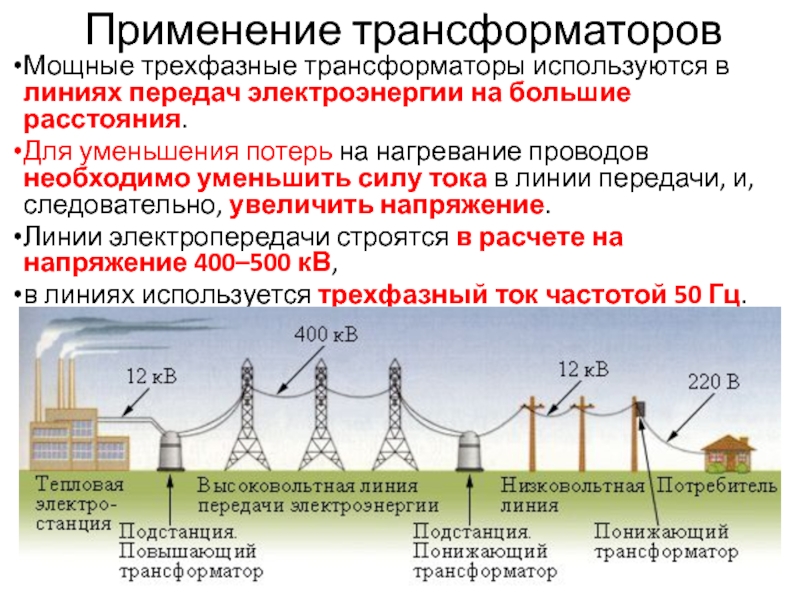

большие расстояния.
Для уменьшения потерь на нагревание проводов необходимо уменьшить силу

тока в линии передачи, и, следовательно, увеличить напряжение.
Линии электропередачи строятся в расчете на напряжение 400–500 кВ,
в линиях используется трехфазный ток частотой 50 Гц.

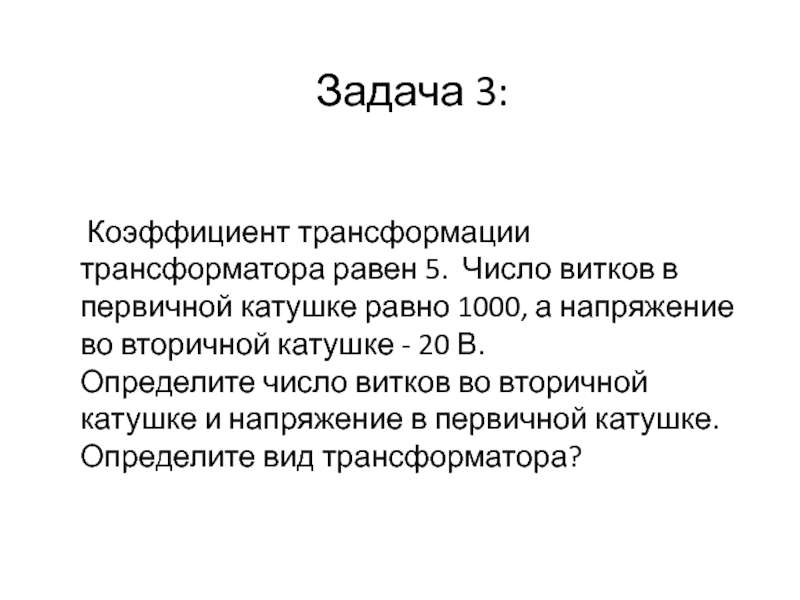

в первичной катушке равно 1000, а напряжение во вторичной катушке

- 20 В.
Определите число витков во вторичной катушке и напряжение в первичной катушке. Определите вид трансформатора?

переменное напряжение 30 В. Сколько витков должна содержать вторичная обмотка,

чтобы в ней наводилось напряжение 60В ?

в однородном магнитном поле индукцией 0,2 Тл. Чему равна площадь

рамки, если ампли-тудное значение возникающей в ней ЭДС 45 В?

sinωt
εm = BS ω
ω = 2π/T= 2π ν
εm = BS

2π ν (1 виток)
εmn = BSN 2π ν
S = εmn /(BN 2π ν)

ВЫЧИСЛЕНИЕ:

РАЗМЕРНОСТЬ:

ОТВЕТ: S = 0,024 м2

городской электрической сети составляет 220 В, то речь идёт не

о мгновенном значении напряжения и не его амплитудном значении, а о так называемом действующем значении.
Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока.

ФИЗИЧЕСКИЙ СМЫСЛ
Действующее значение силы переменного тока равно силе постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время.

Действующее значение напряжения:

силы тока фиксируются электроизмерительными приборами и позволяют непосредственно вычислять мощность

переменного тока в цепи.
Мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения:

Когда между напряжением и силой тока существует сдвиг фаз, мощность определяется по формуле:
