Современные методы нейродиагностики
Содержание
- 1. Современные методы нейродиагностики
- 2. Определение МРТМРТ - томографический метод исследования внутренних
- 3. История Ядерно-магнитного резонанса в медицине
- 4. •1946 год – Феликс Блох открыл магнитные
- 5. Немного физики…Метод ядерного магнитного резонанса позволяет изучать

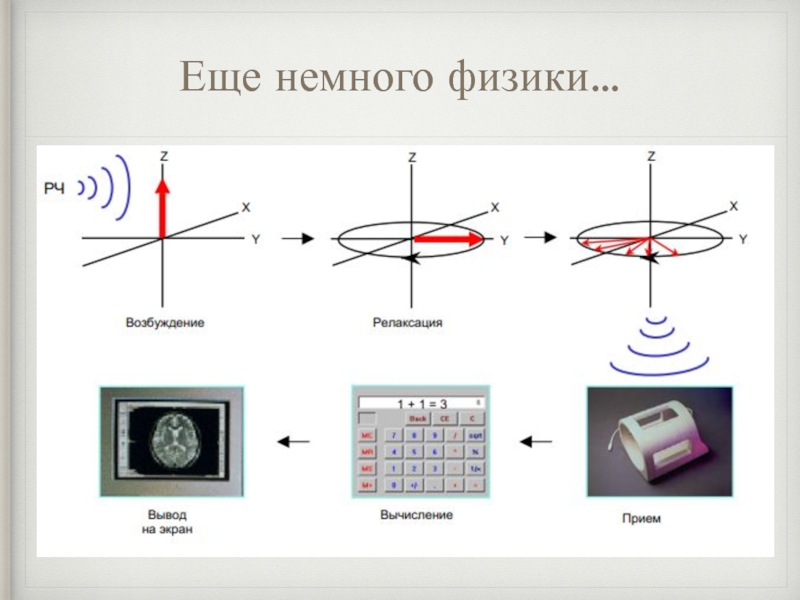

- 6. Еще немного физики…

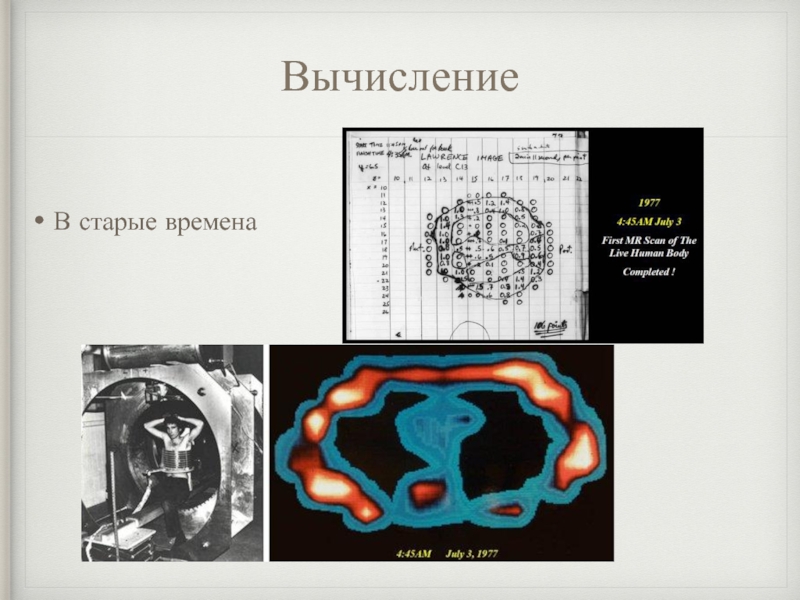

- 7. ВычислениеВ старые времена

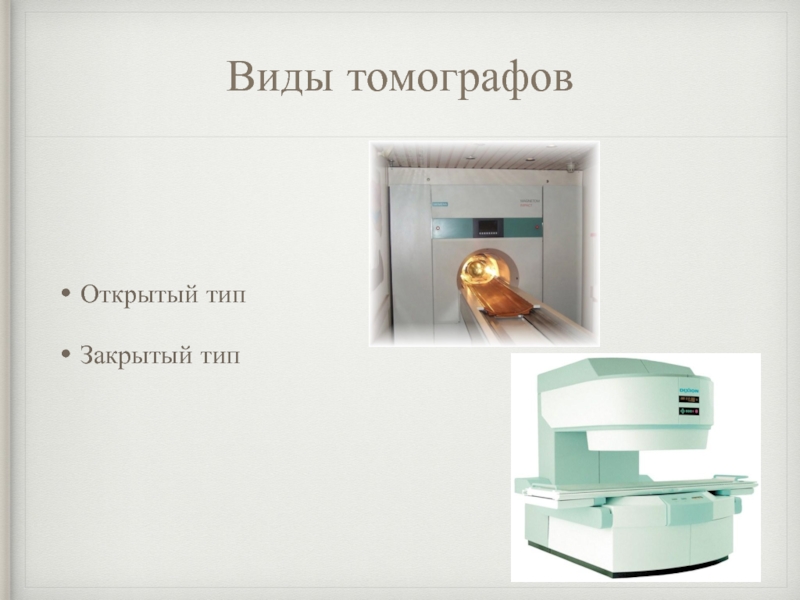

- 8. Виды томографовОткрытый типЗакрытый тип

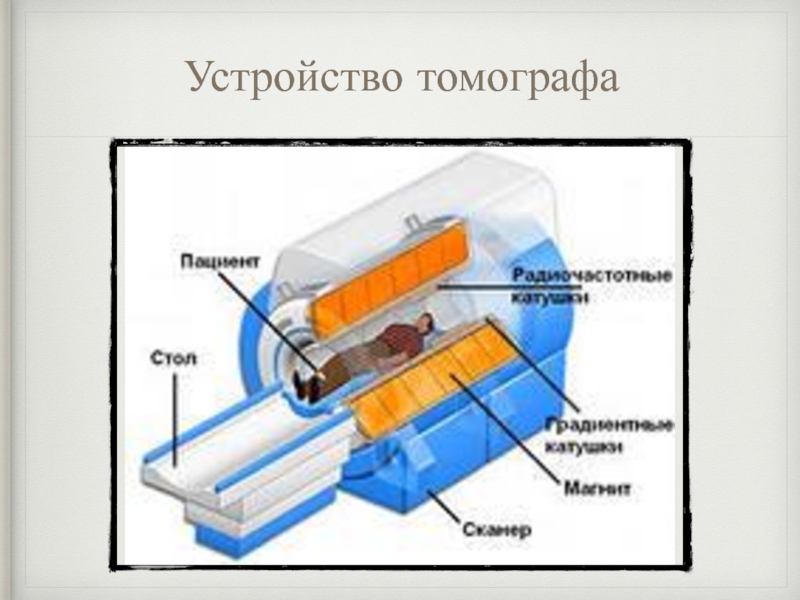

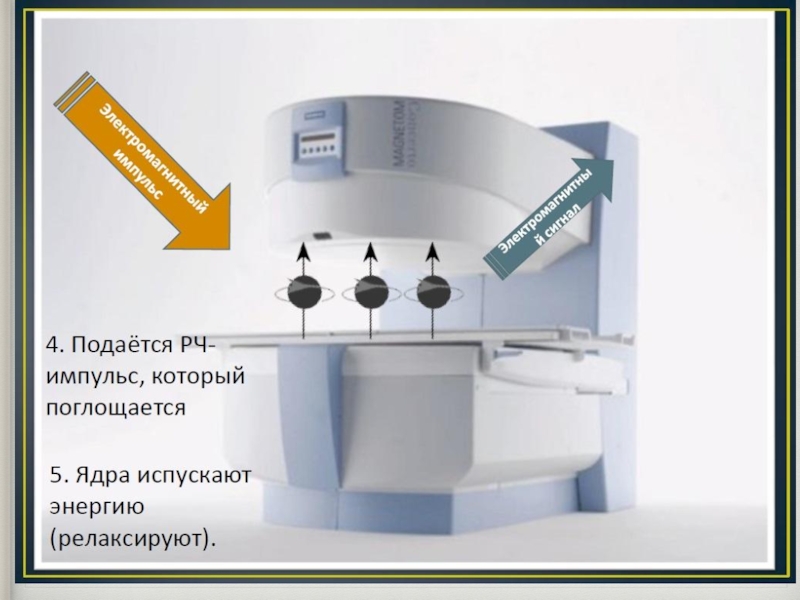

- 9. Устройство томографа
- 10. Слайд 10
- 11. Слайд 11
- 12. Т1 релаксацияT1-релаксация (спин-решётчатая), когда атомы рассеяли энергию
- 13. Т2 релаксацияT2-релаксация (фазовая, спин-спиновая), условно говоря, когда атомы водорода начинают вращаться с разной частотой.
- 14. ВажноТ1 и Т2 – два независимых друг
- 15. Программы•Т1, PD - анатомия •T1 post contrast
- 16. Кое что о программахПоследовательности между собой различаются
- 17. Зачем делать МРТ?•Повлияет ли исследование на лечение
- 18. Преимущества МРТПлюсы:Объективно лучший метод для исследования структур
- 19. Теперь к интересному =)

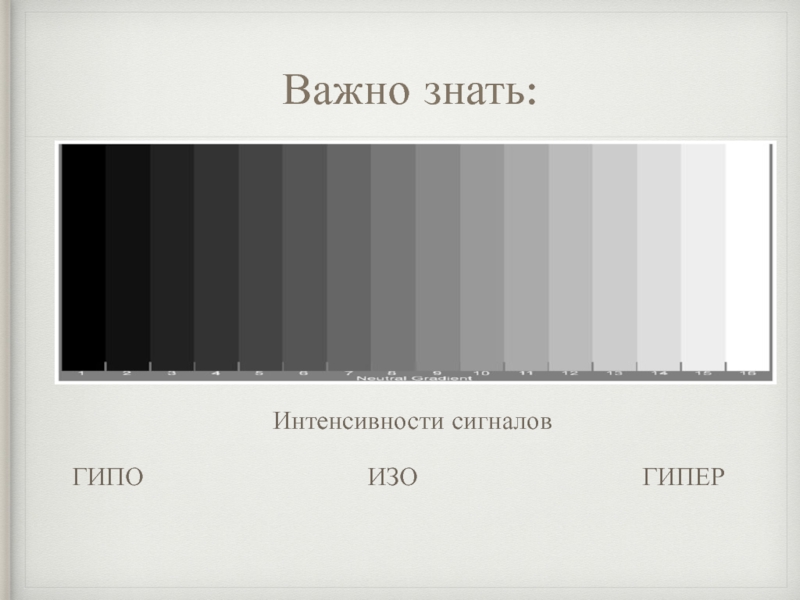

- 20. Важно знать:Интенсивности сигналовГИПО

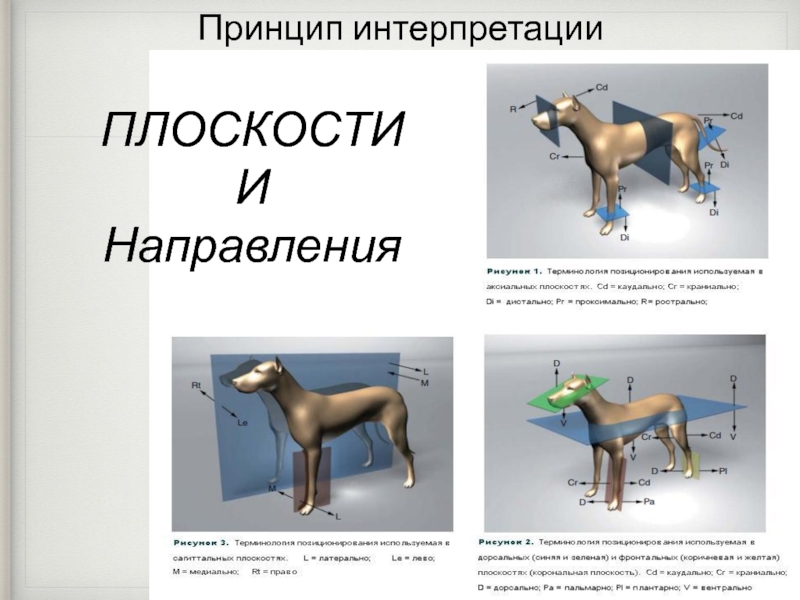

- 21. Принцип интерпретацииПЛОСКОСТИИ Направления

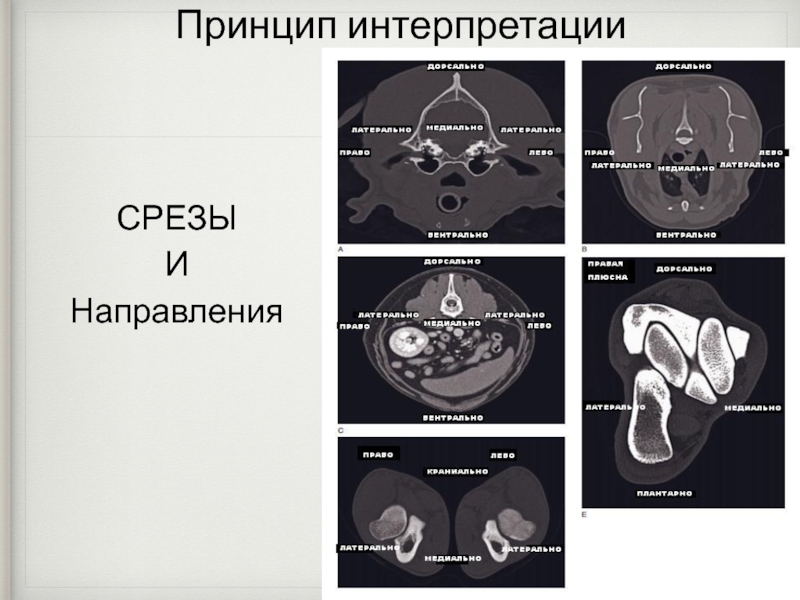

- 22. СРЕЗЫИНаправленияПринцип интерпретации
- 23. МР-визуализация патологий позвоночного столба и спинного мозгаКомпрессионныеНекомпрессионныеГрыжи МПД (Hansen 1, 2)СтенозыААНПереломыНовообразованияМиелитыГрыжа МПД (Hansen 3)СирингомиелияФХЭСпондилитыНовообразования
- 24. Пациенты с той или иной патологией нервной
- 25. Слайд 25
- 26. НАИБОЛЕЕ ЧАСТЫЕ ПРОЯВЛЕНИЯ НЕВРОЛОГИЧЕСКИХ ЗАБОЛЕВАНИЙ1. Шаткая
- 27. НЕВРОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ1. ДЕГЕНЕРАТИВНЫЕ (Дегенеративные заболевания мпд, Стенозы

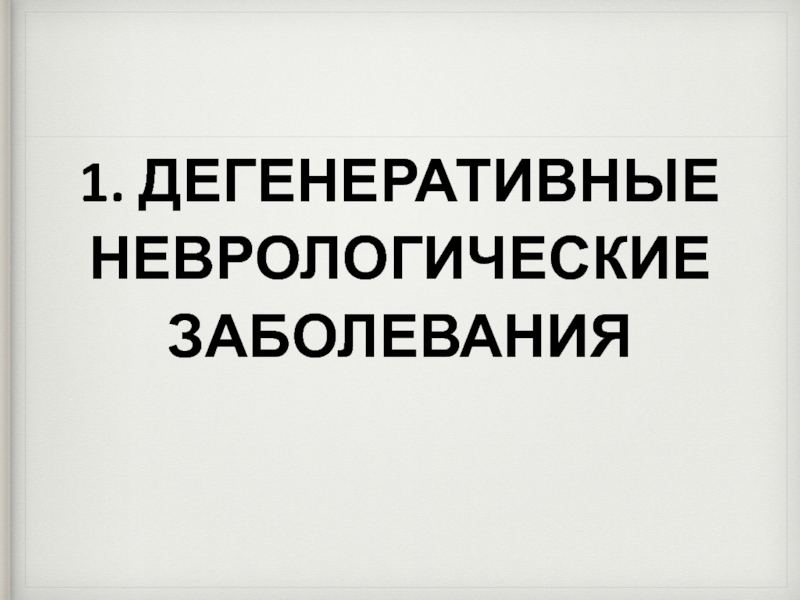

- 28. 1. ДЕГЕНЕРАТИВНЫЕНЕВРОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ

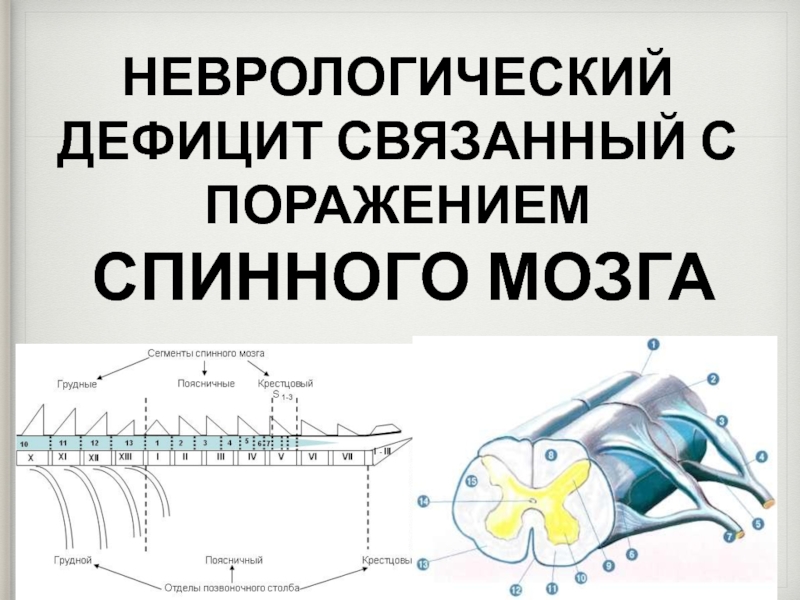

- 29. НЕВРОЛОГИЧЕСКИЙ ДЕФИЦИТ СВЯЗАННЫЙ С ПОРАЖЕНИЕМ СПИННОГО МОЗГА
- 30. Немного теории…
- 31. СТЕПЕНИ НЕВРОЛОГИЧЕСКОГО ДЕФИЦИТА1. Горбит спину, не совершает
- 32. МОТОРНЫЕ НЕЙРОНЫКаждая мышца организма имеет двустороннюю связь
- 33. ВМН – верхний моторный нейрон НМН – нижний моторный нейрон
- 34. ОСНОВНЫЕ ВОПРОСЫ, НА КОТОРЫЕ ВРАЧ ДОЛЖЕН СПЕРВА
- 35. 1. СЕРЬЕЗНОСТЬ ПОСЛЕДСТВИЙ?Сбор АНАМНЕЗа (важно: когда и
- 36. 2. ПРИЧИНА НЕВРОЛОГИЧЕСКОГО ДЕФИЦИТА?ПОРАЖЕНИЯ СПИННОГО МОЗГАПОРАЖЕНИЯ ГОЛОВНОГО
- 37. 3. ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЯ?ВМН ГК и ТК –
- 38. 4. ПРОГНОЗ?ПАРАПАРЕЗ – благоприятный.ПАРАПЛЕГИЯ с ГБЧ, без
- 39. 3. МЕТАБОЛИЧЕСКИЕНЕВРОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ
- 40. ПРИЗНАКИПроявляются в любом возрастеКлинические признаки обычно острыеДиффузные
- 41. ОСНОВНЫЕ ЗАБОЛЕВАНИЯСа, К, NaСахарный диабетЭндокринные нейропатииГепатоэнцефалопатияГипогликемия

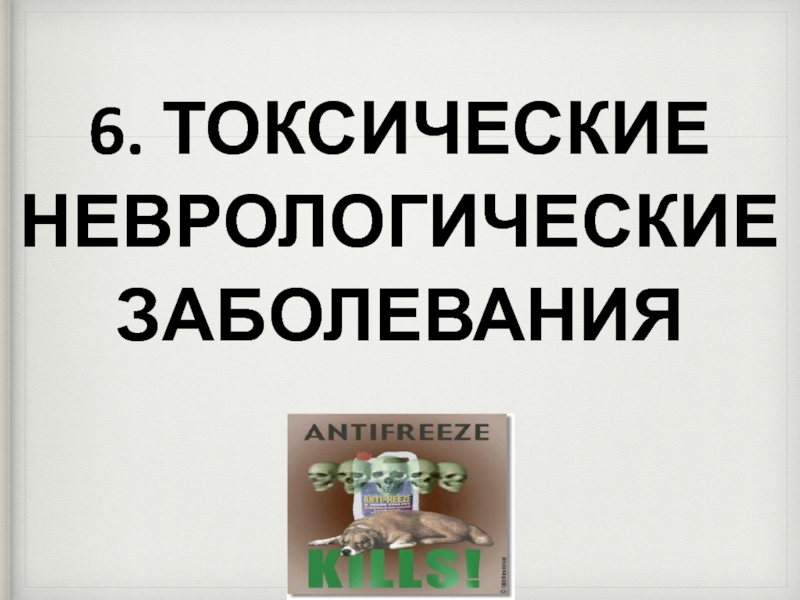

- 42. 6. ТОКСИЧЕСКИЕ НЕВРОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ
- 43. НЕВРОЛОГИЧЕСКАЯ СИМПТОМАТИКАОстрое поражениеДиффузные билатеральные признакиБез прогрессииВОЗМОЖНО ОТРАВЛЕНИЕ СЛЕДУЮЩИМИ ВЕЩЕСТВАМИ- Противосудорожные лекарства- Метронидазол- Ивермектин- Свинец

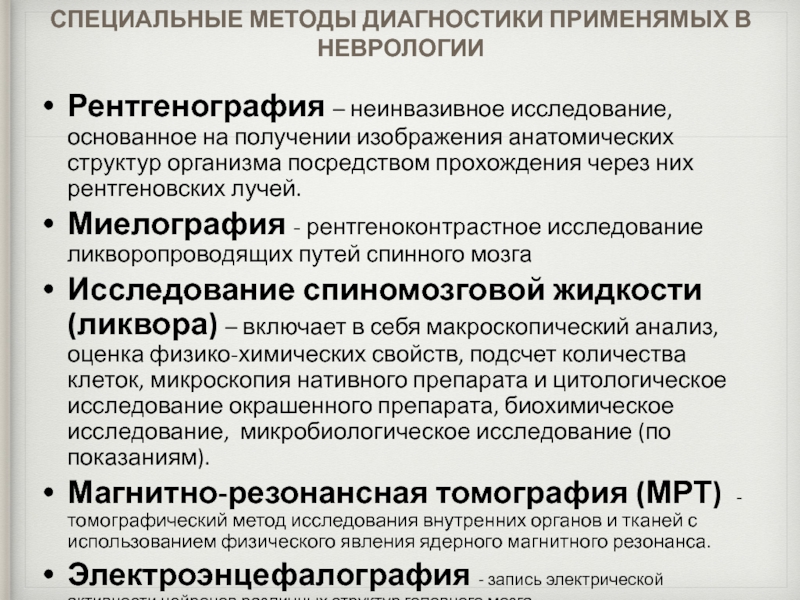

- 44. СПЕЦИАЛЬНЫЕ МЕТОДЫ ДИАГНОСТИКИ ПРИМЕНЯМЫХ В НЕВРОЛОГИИРентгенография –

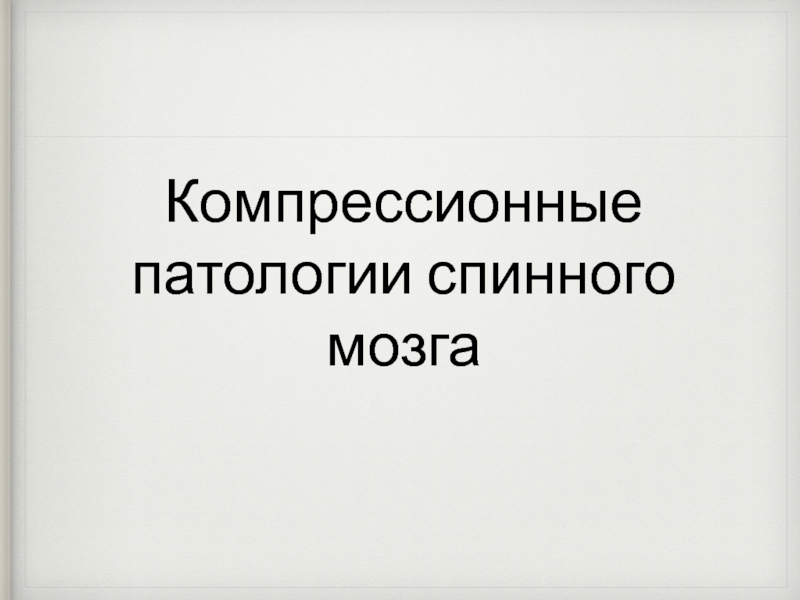

- 45. Компрессионные патологии спинного мозга

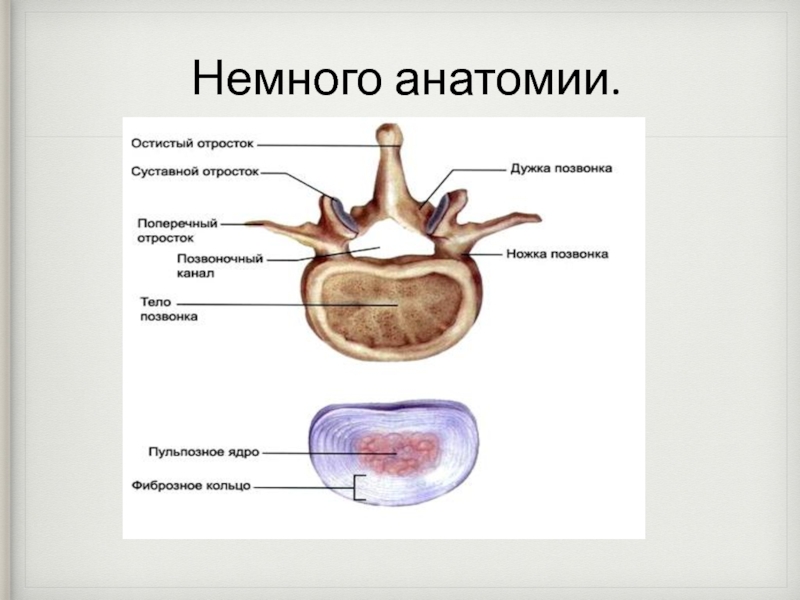

- 46. Немного анатомии.

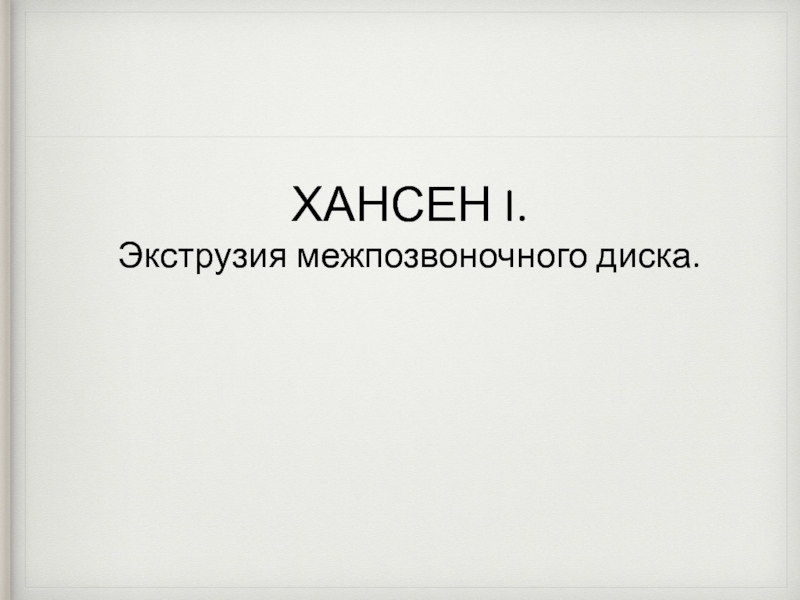

- 47. ХАНСЕН I. Экструзия межпозвоночного диска.
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51

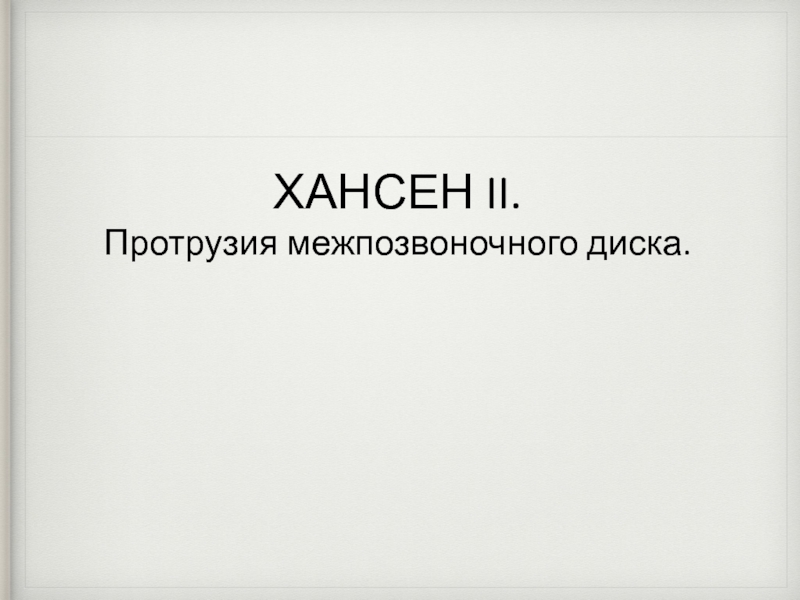

- 52. ХАНСЕН II. Протрузия межпозвоночного диска.
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. Слайд 56
- 57. Слайд 57

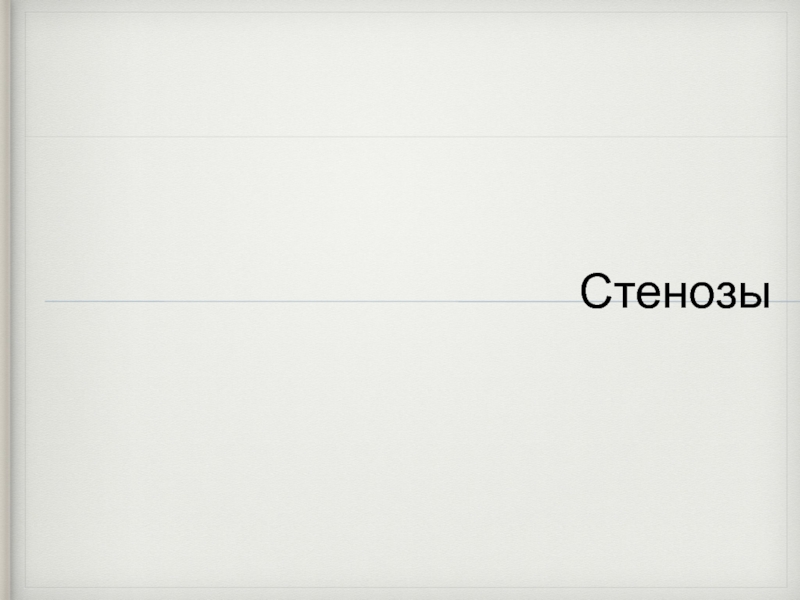

- 58. Стенозы
- 59. Слайд 59

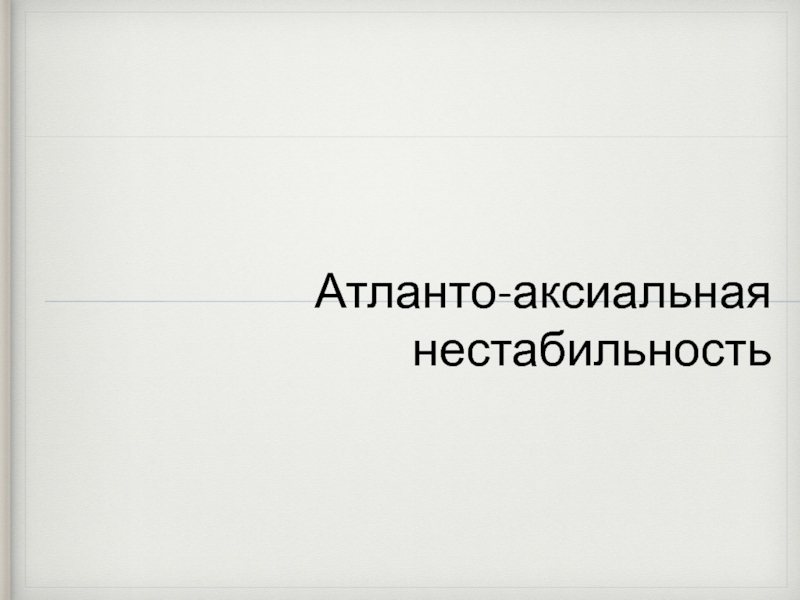

- 60. Атланто-аксиальная нестабильность
- 61. Слайд 61

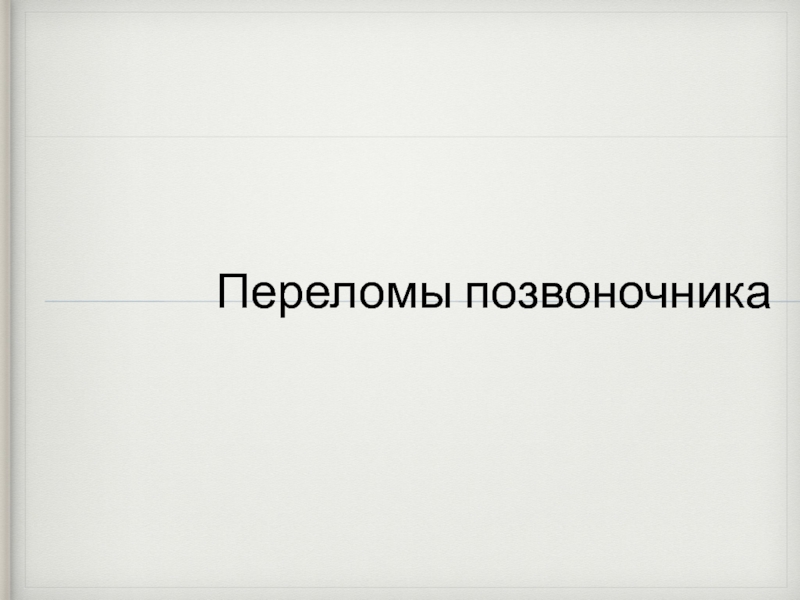

- 62. Переломы позвоночника
- 63. Слайд 63

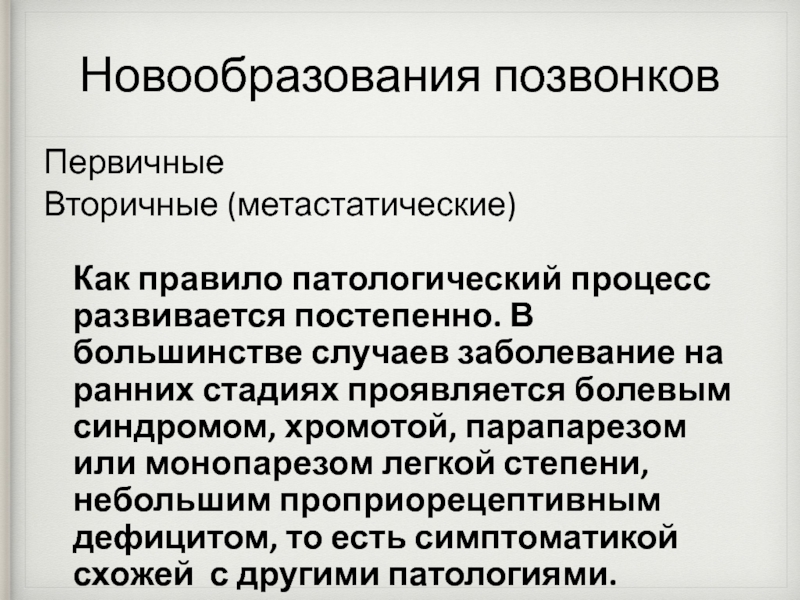

- 64. Новообразования позвонковПервичныеВторичные (метастатические) Как правило патологический

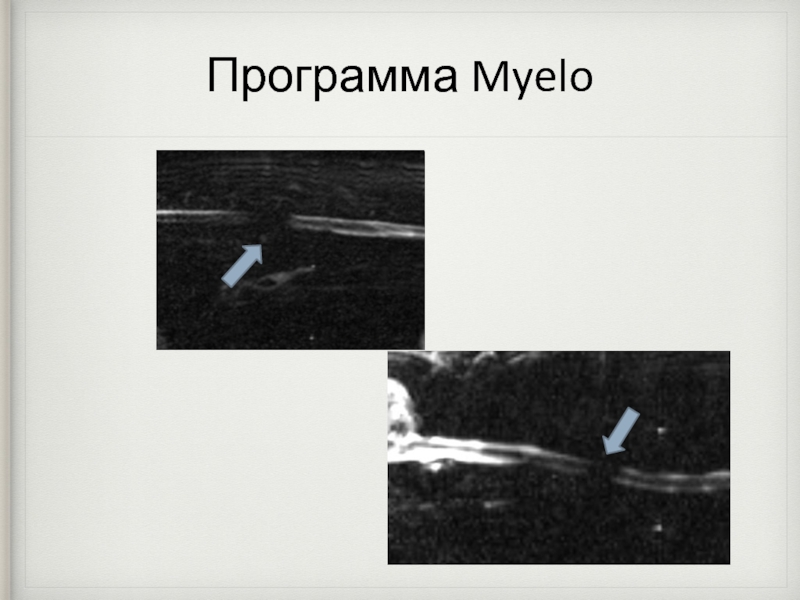

- 65. Программа Myelo

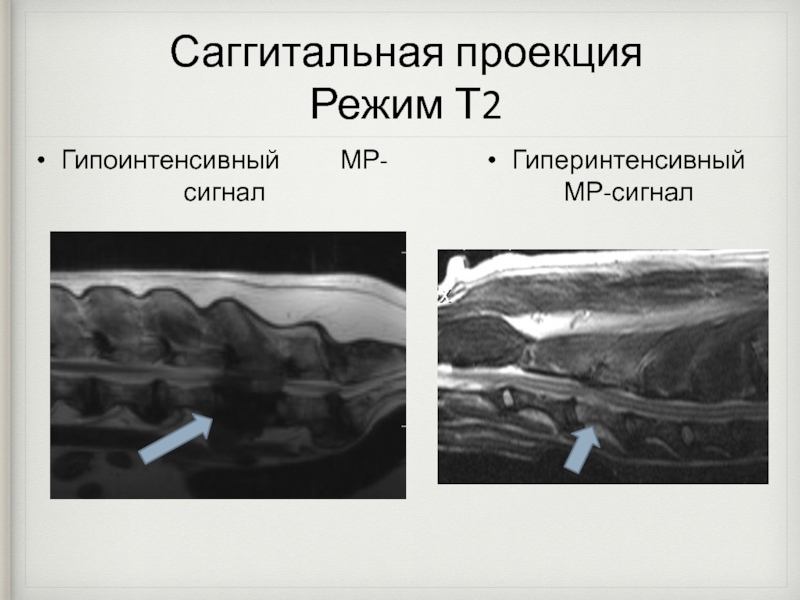

- 66. Саггитальная проекция Режим Т2Гипоинтенсивный МР-сигналГиперинтенсивный МР-сигнал

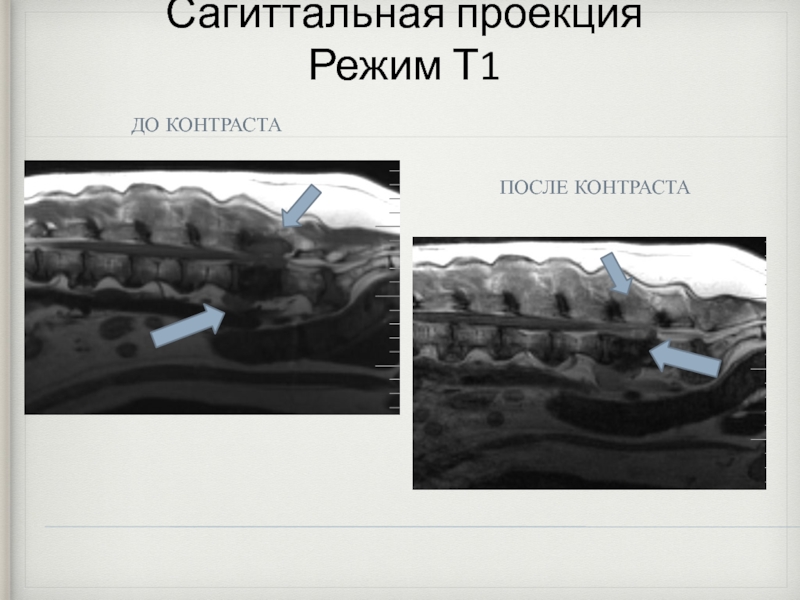

- 67. Сагиттальная проекция Режим Т1До контрастаПосле контраста

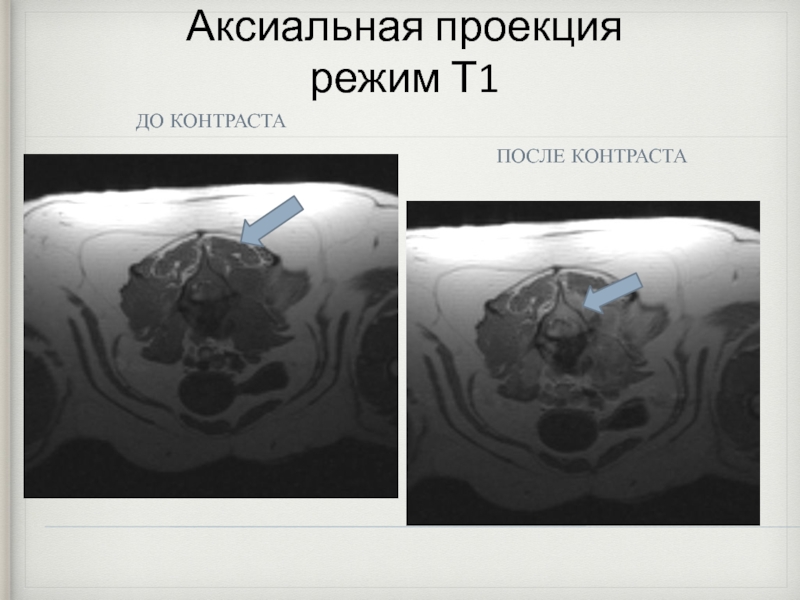

- 68. Аксиальная проекция режим Т1До контрастаПосле контраста

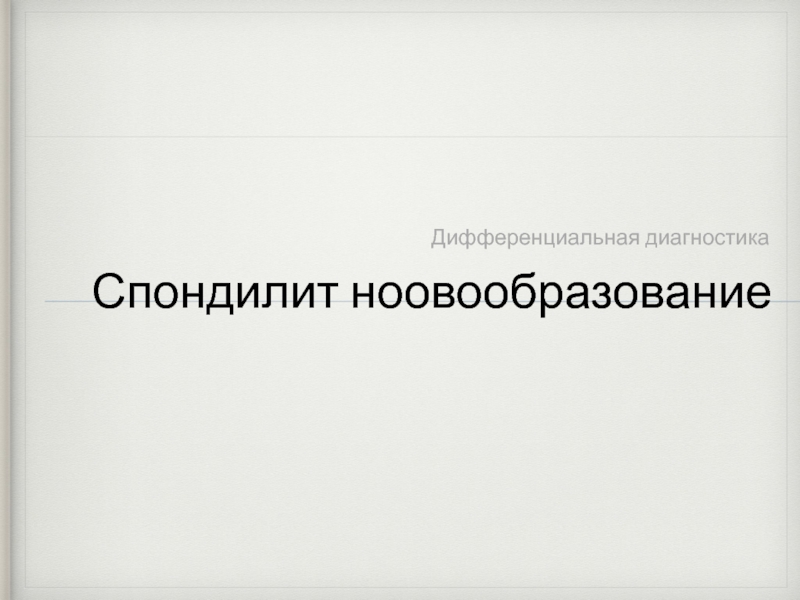

- 69. Дифференциальная диагностикаСпондилит ноовообразование

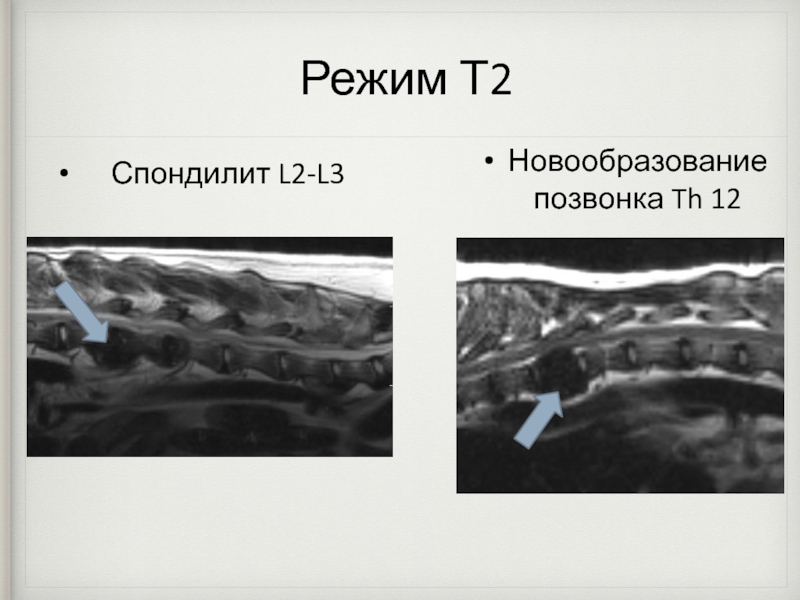

- 70. Режим Т2 Спондилит L2-L3Новообразование позвонка Th 12

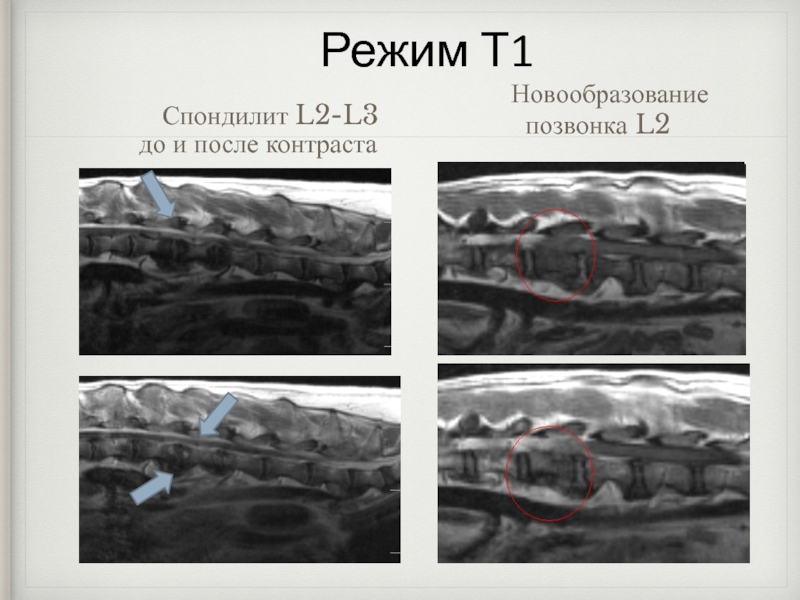

- 71. Режим Т1 Новообразование

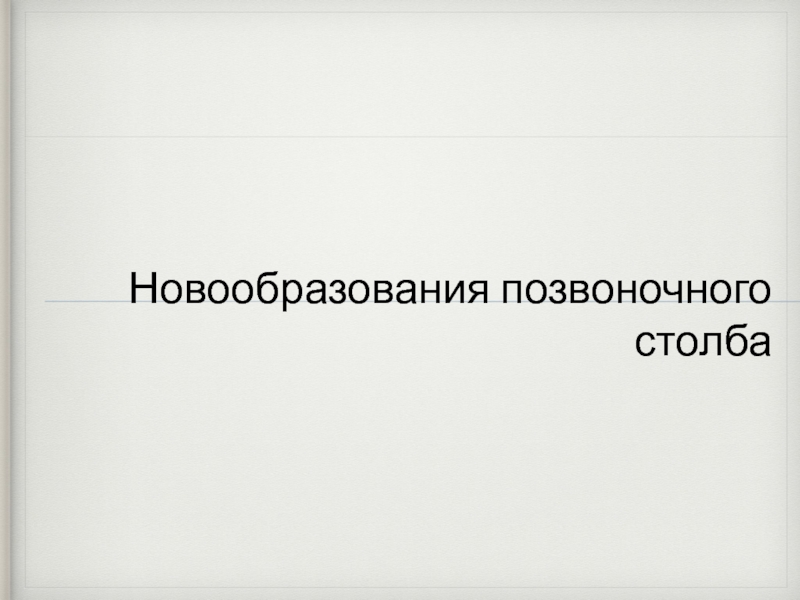

- 72. Новообразования позвоночного столба

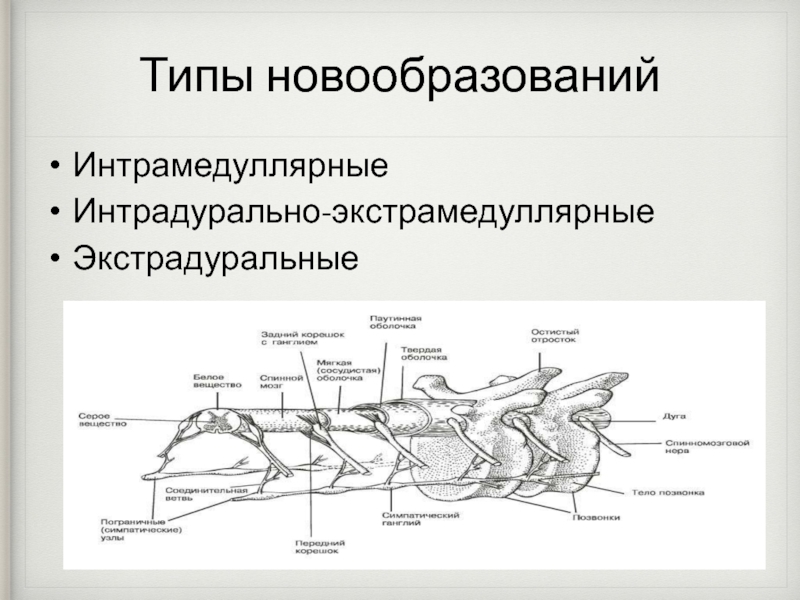

- 73. Типы новообразованийИнтрамедуллярные Интрадурально-экстрамедуллярныеЭкстрадуральные

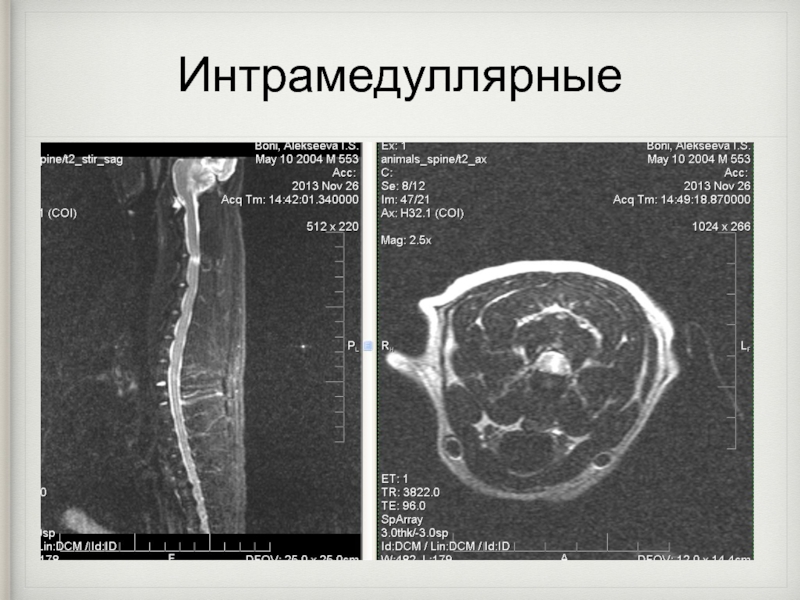

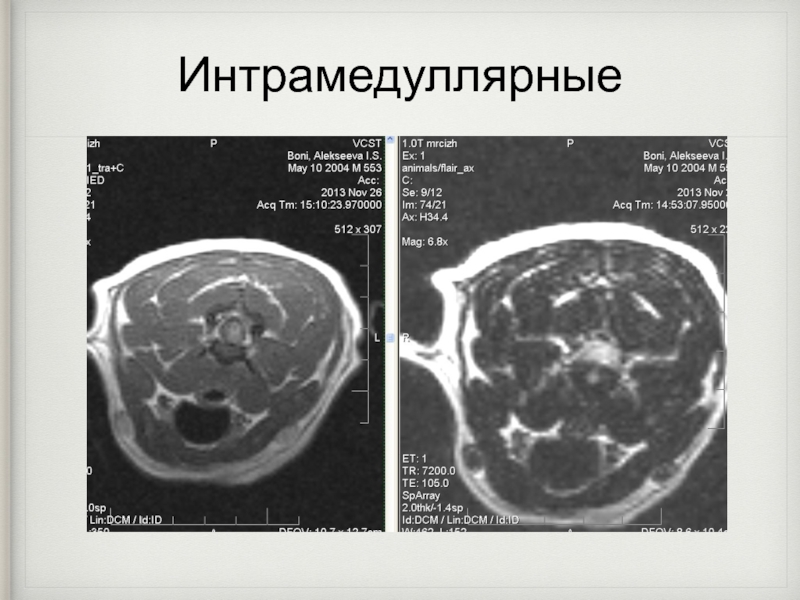

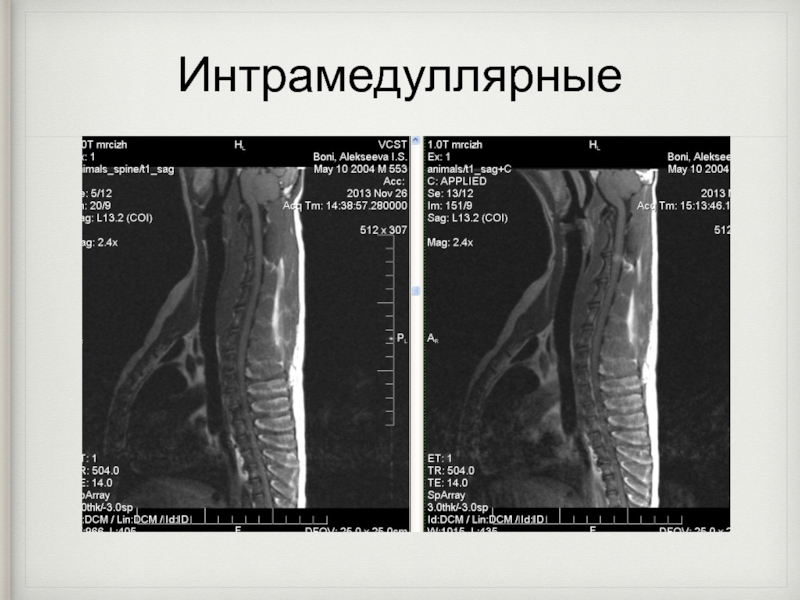

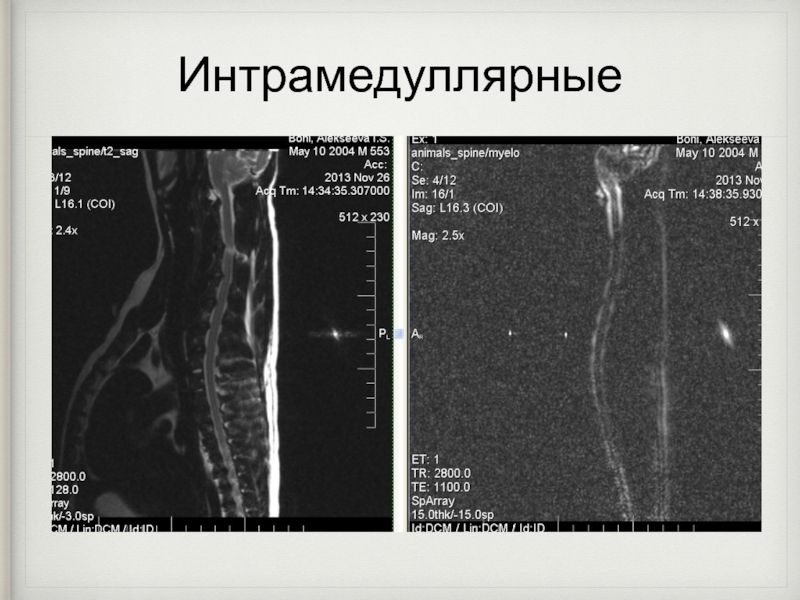

- 74. Интрамедуллярные
- 75. Интрамедуллярные
- 76. Интрамедуллярные
- 77. Интрамедуллярные

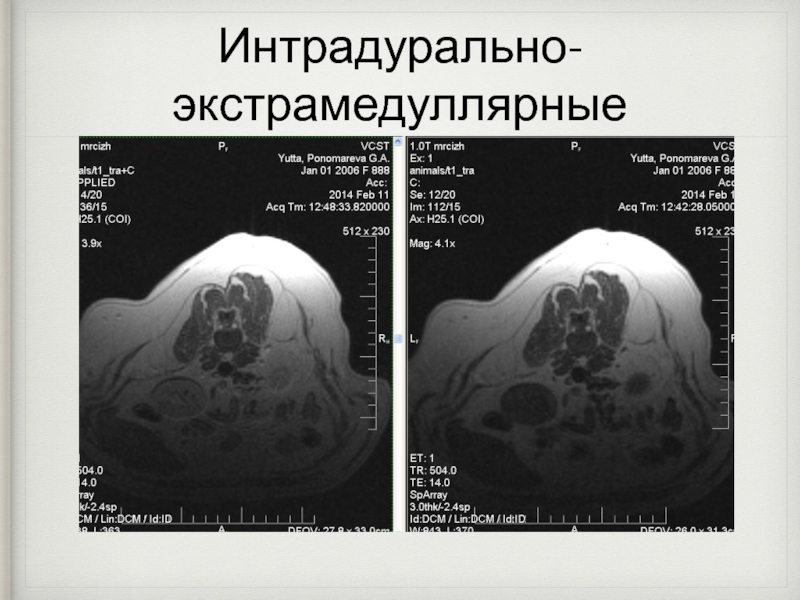

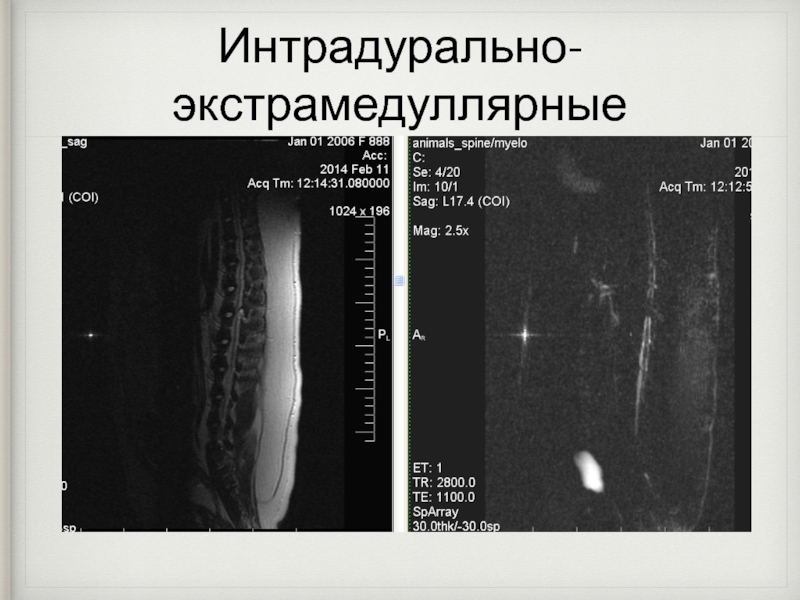

- 78. Интрадурально-экстрамедуллярные
- 79. Интрадурально-экстрамедуллярные
- 80. Интрадурально-экстрамедуллярные

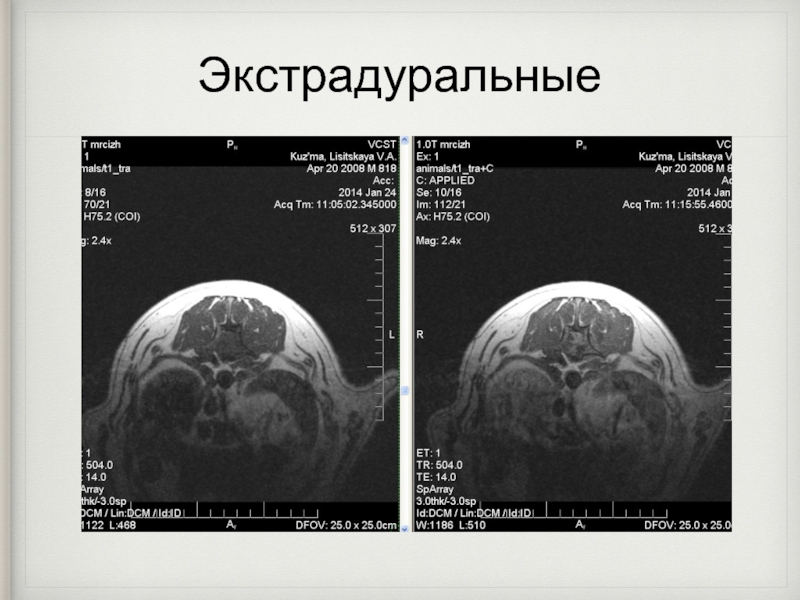

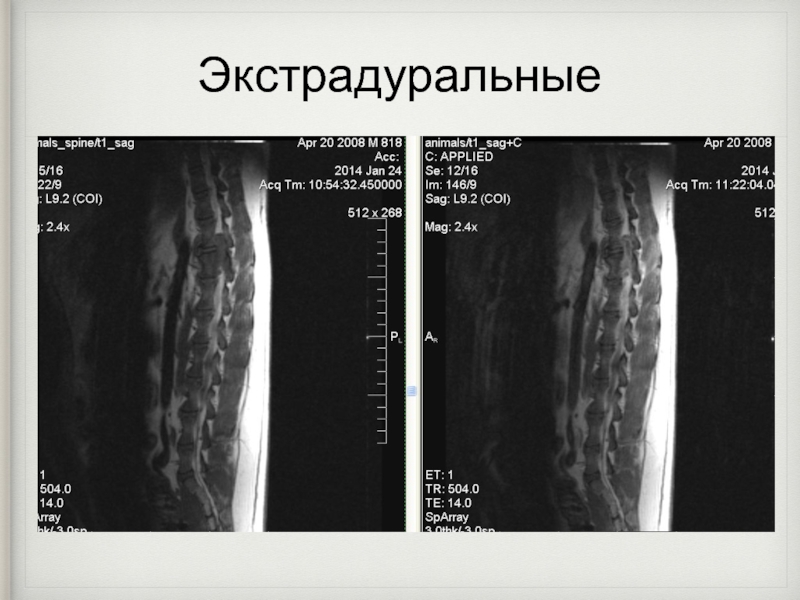

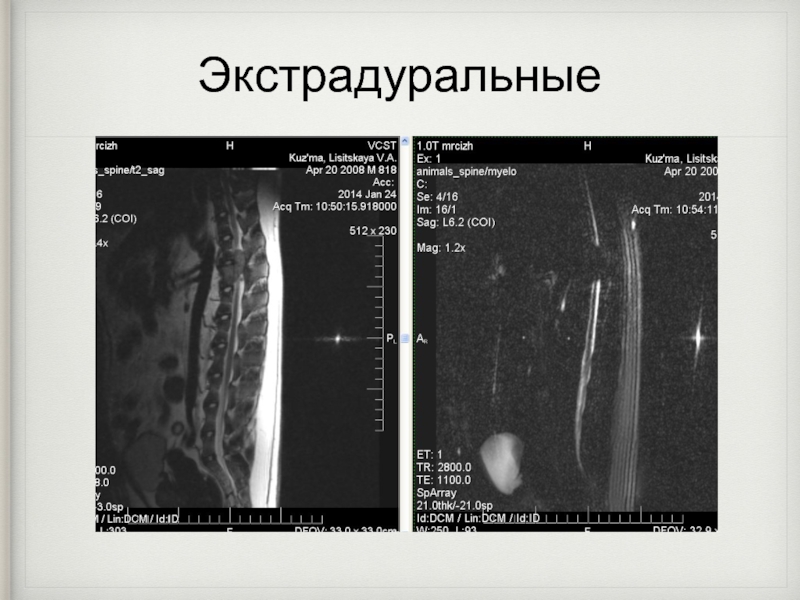

- 81. Экстрадуральные
- 82. Экстрадуральные
- 83. Экстрадуральные

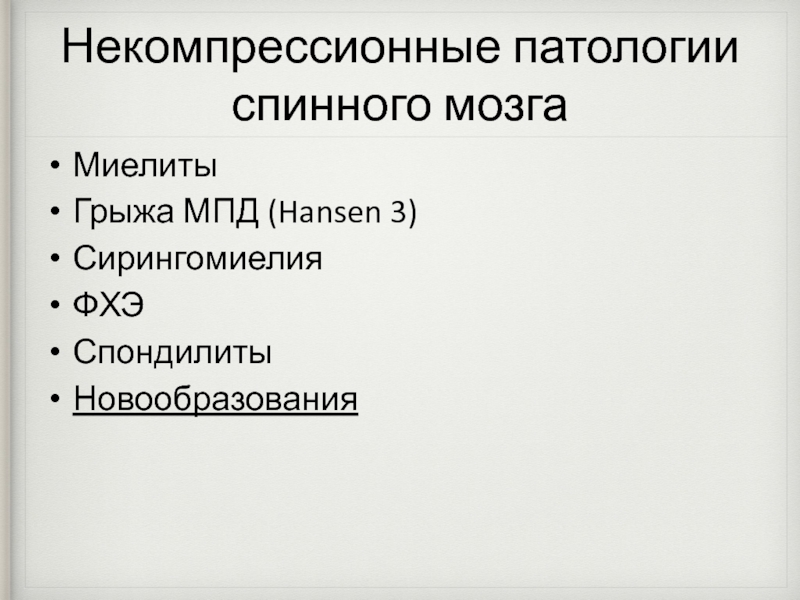

- 84. Некомпрессионные патологии спинного мозгаМиелитыГрыжа МПД (Hansen 3)СирингомиелияФХЭСпондилитыНовообразования

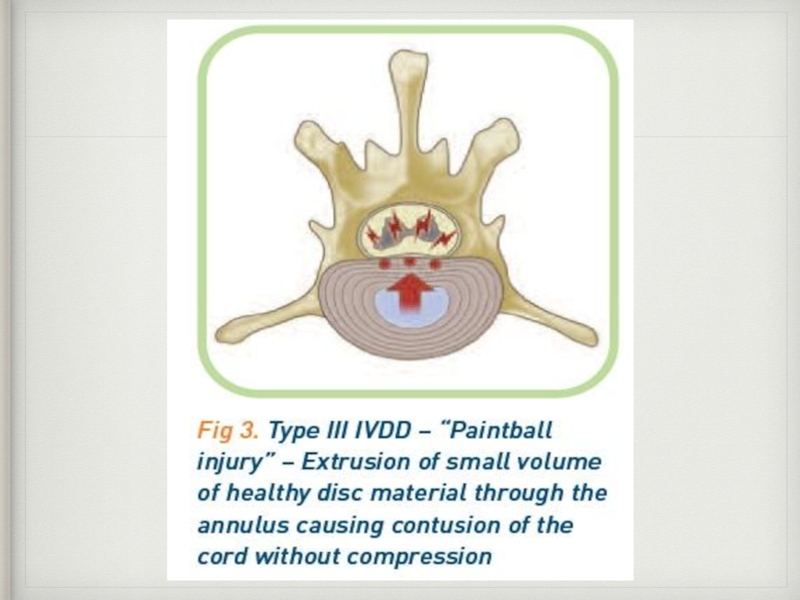

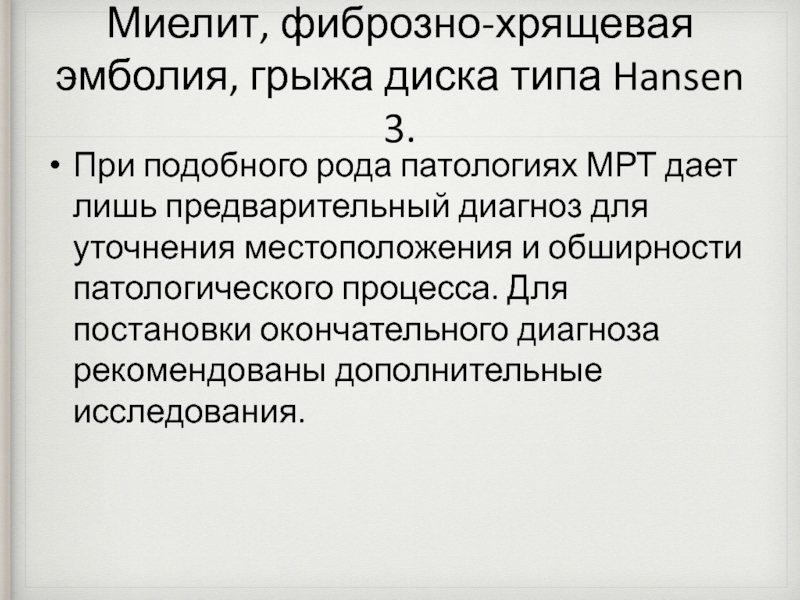

- 85. Миелит, фиброзно-хрящевая эмболия, грыжа диска типа Hansen
- 86. Слайд 86
- 87. Фиброзно-хрящевая эмболия.Острый ишемический некроз спинного мозга вызванный
- 88. Слайд 88
- 89. Слайд 89
- 90. Слайд 90
- 91. Слайд 91
- 92. Слайд 92
- 93. Слайд 93
- 94. Слайд 94

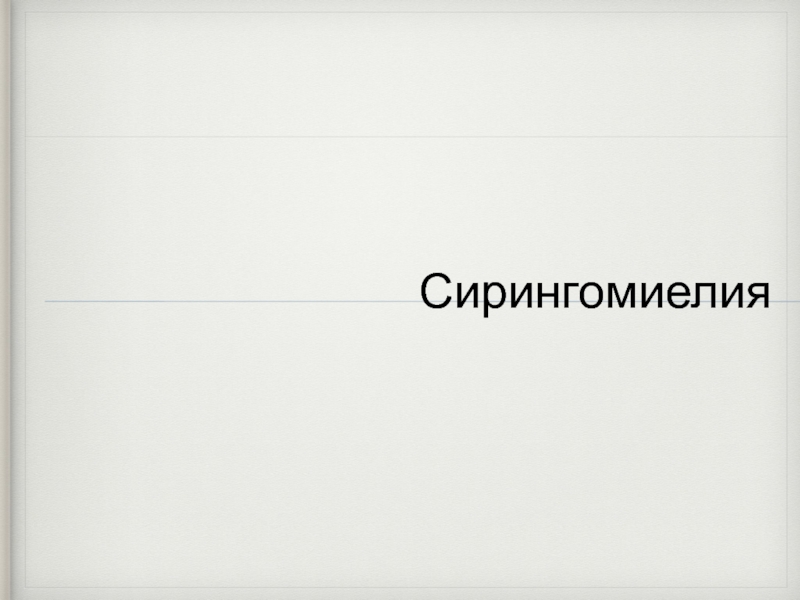

- 95. Сирингомиелия
- 96. Слайд 96
- 97. МРТ головы

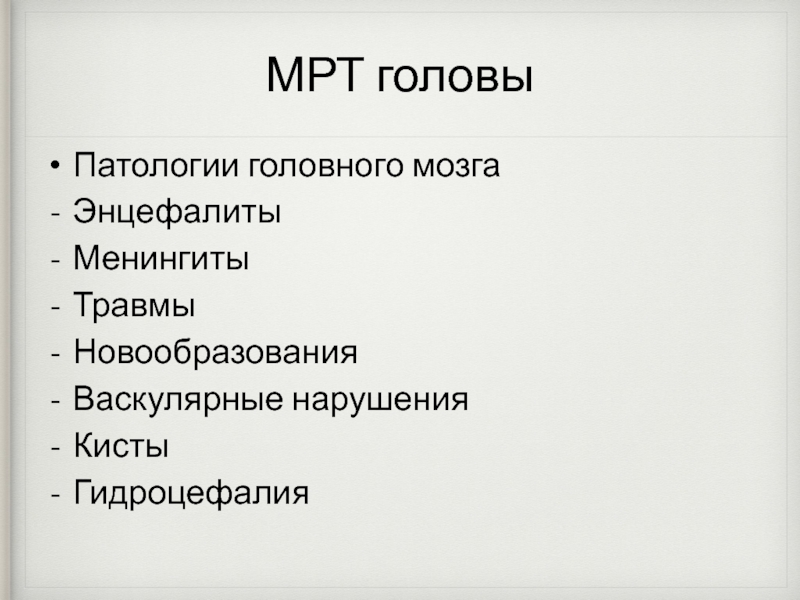

- 98. МРТ головыПатологии головного мозгаЭнцефалитыМенингитыТравмыНовообразованияВаскулярные нарушенияКистыГидроцефалия
- 99. Ишемические поражения
- 100. Слайд 100
- 101. Слайд 101
- 102. Слайд 102

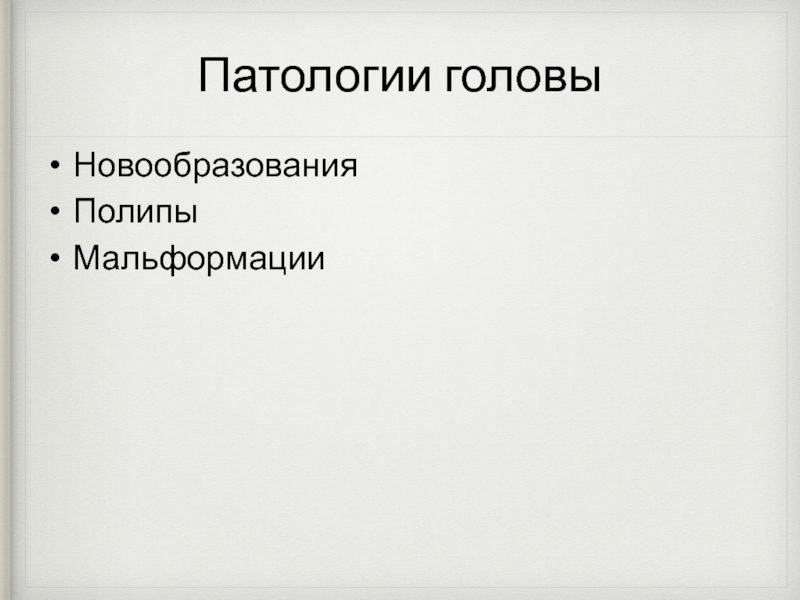

- 103. Патологии головыНовообразованияПолипыМальформации
- 104. Слайд 104
- 105. Слайд 105
- 106. Скачать презентанцию
Определение МРТМРТ - томографический метод исследования внутренних органов и тканей с использованием физического явления ядерного магнитного резонанса. Метод основан на измерении электромагнитного отклика атомных ядер, чаще всего ядер атомов водорода, а именно на возбуждении их
Слайды и текст этой презентации
Слайд 2Определение МРТ
МРТ - томографический метод исследования внутренних органов и тканей
с использованием физического явления ядерного магнитного резонанса.
отклика атомных ядер, чаще всего ядер атомов водорода, а именно на возбуждении их определённой комбинацией электромагнитных волн в постоянном магнитном поле высокой напряжённости.

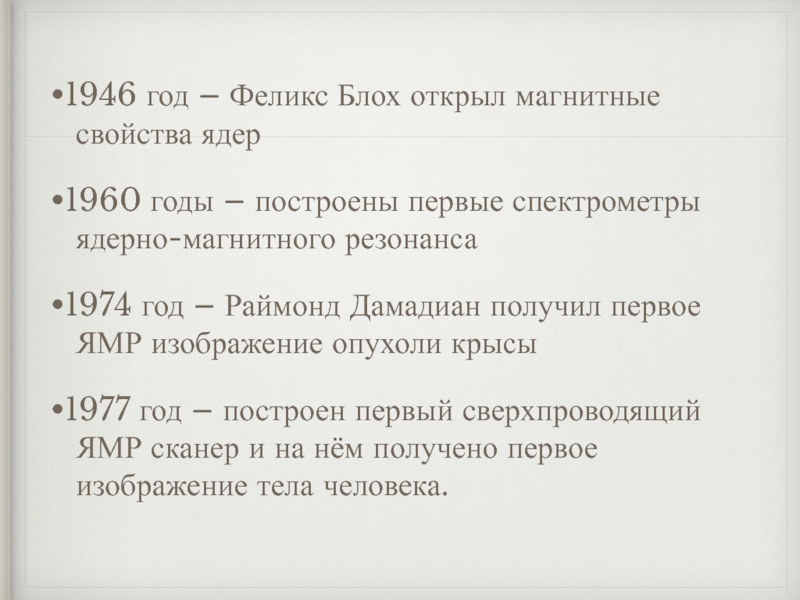

Слайд 4
•1946 год – Феликс Блох открыл магнитные свойства ядер
•1960
годы – построены первые спектрометры ядерно-магнитного резонанса
•1974 год –
Раймонд Дамадиан получил первое ЯМР изображение опухоли крысы •1977 год – построен первый сверхпроводящий ЯМР сканер и на нём получено первое изображение тела человека.

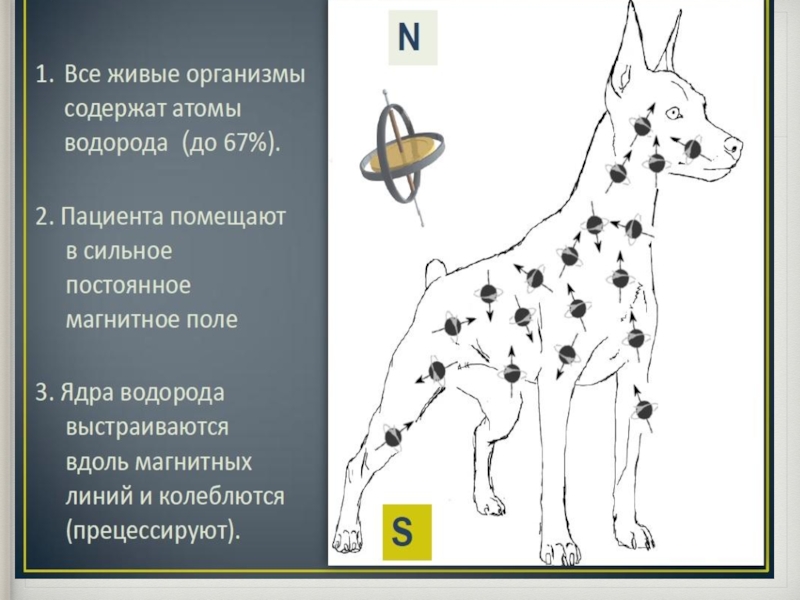

Слайд 5Немного физики…
Метод ядерного магнитного резонанса позволяет изучать организм на основе
насыщенности тканей организма водородом и особенностей их магнитных свойств, связанных
с нахождением в окружении разных атомов и молекул.Ядро водорода состоит из одного протона, который имеет магнитный момент (спин) и меняет свою пространственную ориентацию в мощном магнитном поле, а также при воздействии дополнительных полей, называемых градиентными, и внешних радиочастотных импульсов, подаваемых на специфической для протона при данном магнитном поле резонансной частоте.
На основе параметров протона (спинов) и их векторном направлении, которые могут находиться только в двух противоположных фазах, а также их привязанности к магнитному моменту протона можно установить, в каких именно тканях находится тот или иной атом водорода.
Также в медицине могут использоваться МР-контрасты на базе гадолиния или оксидов железа, которые изменяют отклик протонов.

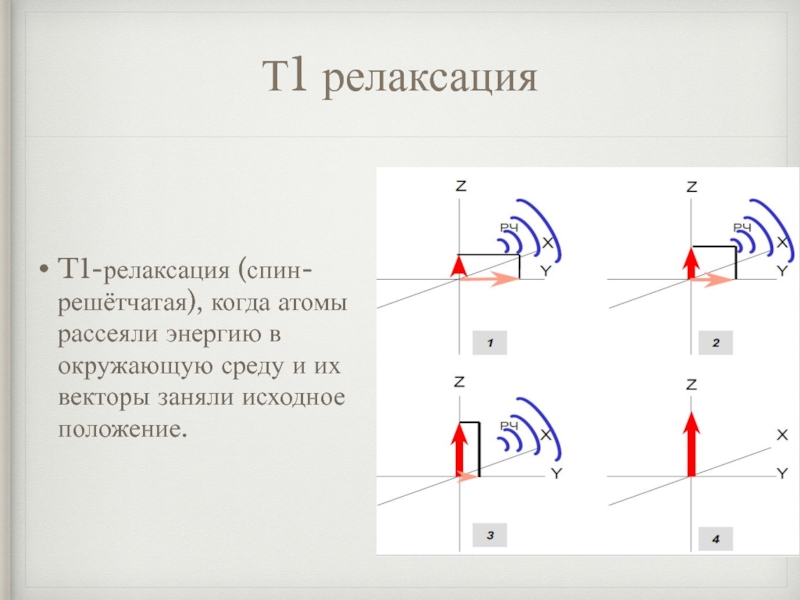

Слайд 12Т1 релаксация
T1-релаксация (спин-решётчатая), когда атомы рассеяли энергию в окружающую среду
и их векторы заняли исходное положение.
Слайд 13Т2 релаксация
T2-релаксация (фазовая, спин-спиновая), условно говоря, когда атомы водорода начинают
вращаться с разной частотой.

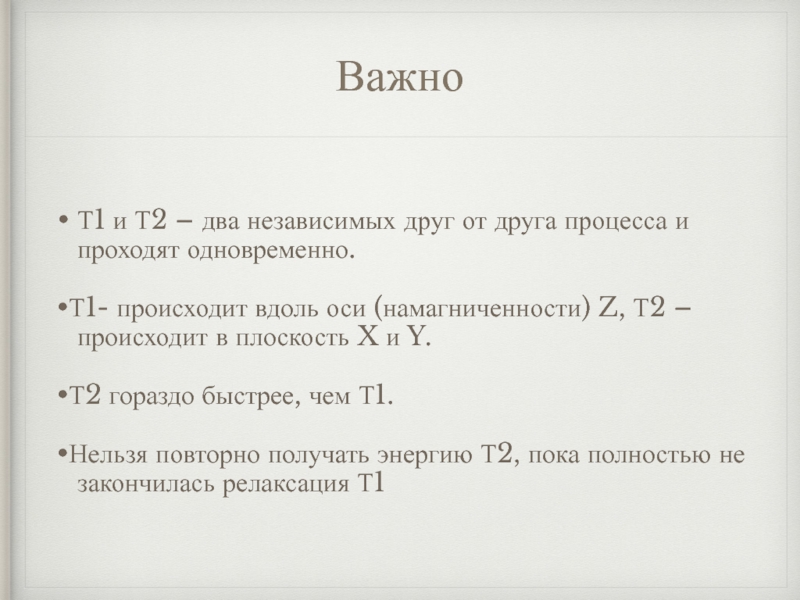

Слайд 14Важно
Т1 и Т2 – два независимых друг от друга процесса
и проходят одновременно.
•Т1- происходит вдоль оси (намагниченности) Z, Т2
– происходит в плоскость X и Y. •Т2 гораздо быстрее, чем Т1.
•Нельзя повторно получать энергию Т2, пока полностью не закончилась релаксация Т1

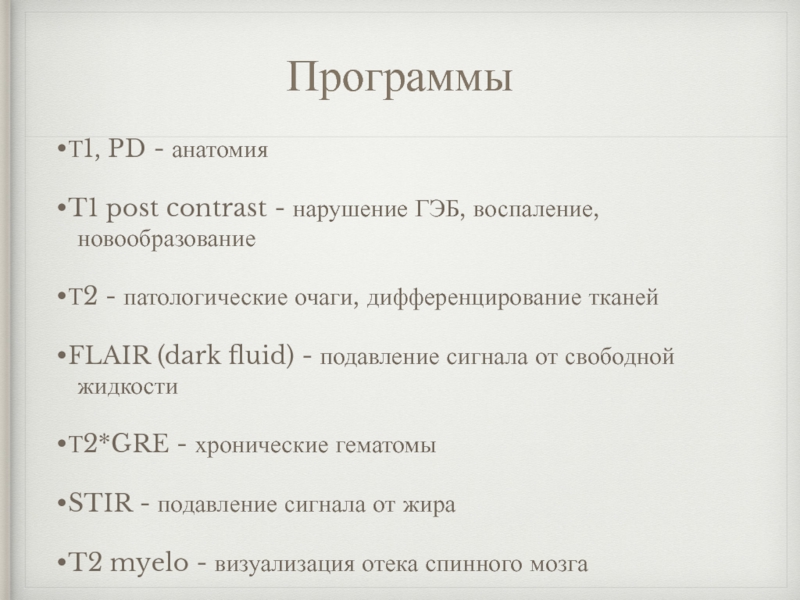

Слайд 15Программы
•Т1, PD - анатомия
•T1 post contrast - нарушение ГЭБ,
воспаление, новообразование
•Т2 - патологические очаги, дифференцирование тканей
•FLAIR (dark
fluid) - подавление сигнала от свободной жидкости •Т2*GRE - хронические гематомы
•STIR - подавление сигнала от жира
•T2 myelo - визуализация отека спинного мозга

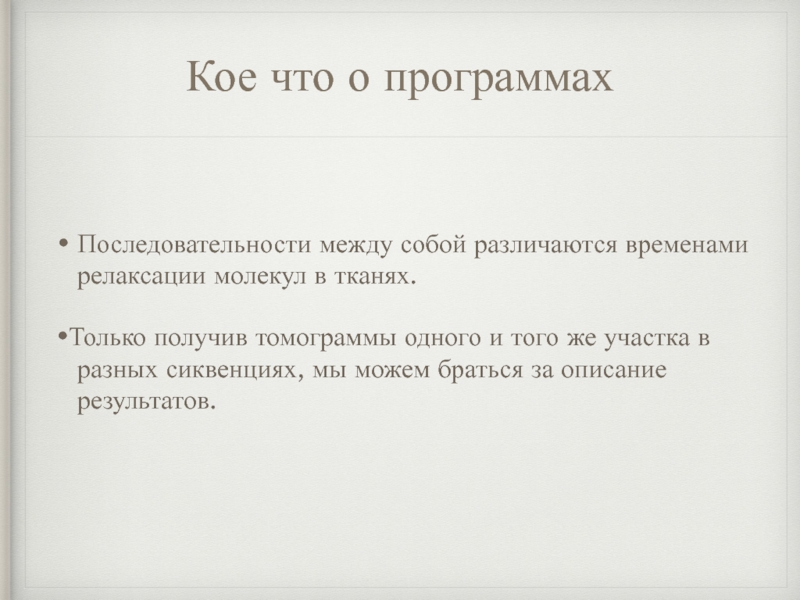

Слайд 16Кое что о программах
Последовательности между собой различаются временами релаксации молекул
в тканях.
•Только получив томограммы одного и того же участка
в разных сиквенциях, мы можем браться за описание результатов.
Слайд 17Зачем делать МРТ?
•Повлияет ли исследование на лечение и прогнозы?
•Выявить
причину заболевания
•Исключить патологию
•Решить вопрос о необходимости операции
•Рекомендовать
дополнительные исследования, на основе данных МРТ •Научные исследования

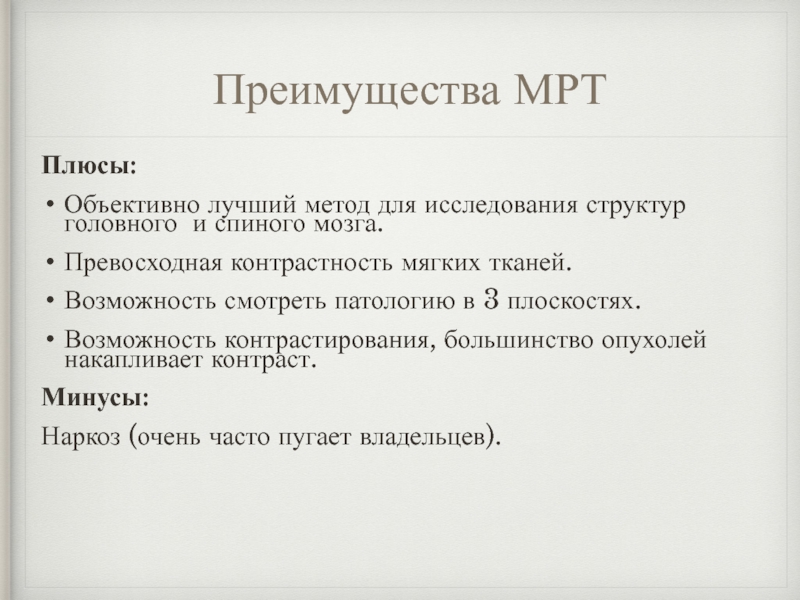

Слайд 18Преимущества МРТ
Плюсы:
Объективно лучший метод для исследования структур головного и спиного
мозга.
Превосходная контрастность мягких тканей.
Возможность смотреть патологию в 3 плоскостях.
Возможность контрастирования,
большинство опухолей накапливает контраст.Минусы:
Наркоз (очень часто пугает владельцев).

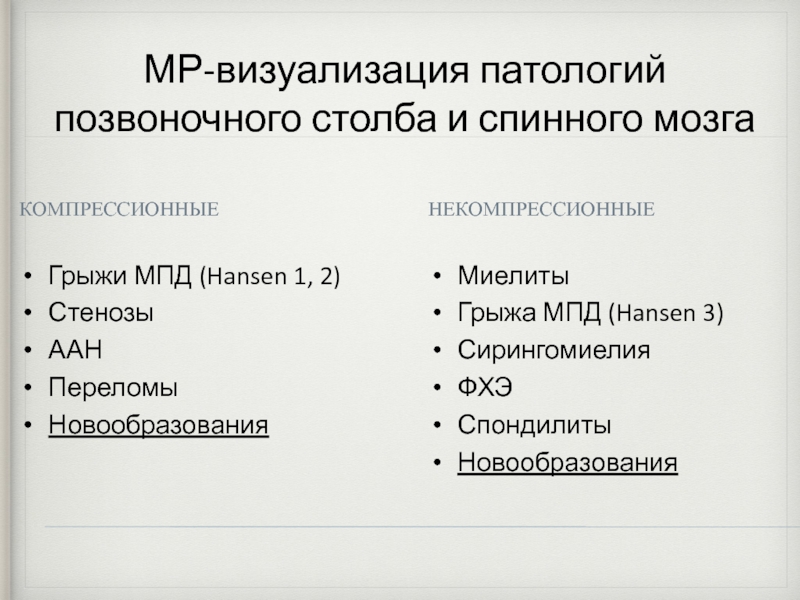

Слайд 23МР-визуализация патологий позвоночного столба и спинного мозга
Компрессионные
Некомпрессионные
Грыжи МПД (Hansen 1,
2)
Стенозы
ААН
Переломы
Новообразования
Миелиты
Грыжа МПД (Hansen 3)
Сирингомиелия
ФХЭ
Спондилиты
Новообразования

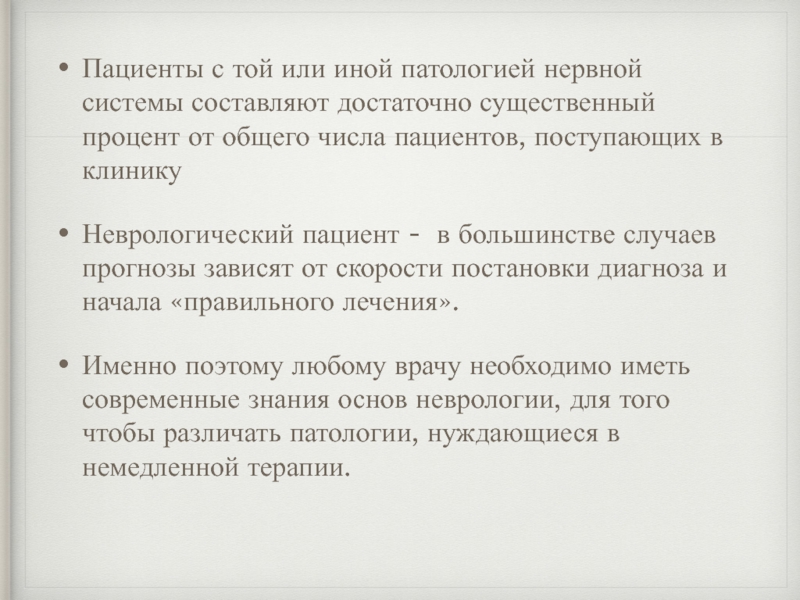

Слайд 24Пациенты с той или иной патологией нервной системы составляют достаточно
существенный процент от общего числа пациентов, поступающих в клинику
Неврологический пациент
- в большинстве случаев прогнозы зависят от скорости постановки диагноза и начала «правильного лечения».Именно поэтому любому врачу необходимо иметь современные знания основ неврологии, для того чтобы различать патологии, нуждающиеся в немедленной терапии.
Слайд 26НАИБОЛЕЕ ЧАСТЫЕ ПРОЯВЛЕНИЯ
НЕВРОЛОГИЧЕСКИХ ЗАБОЛЕВАНИЙ
1. Шаткая походка (заносит таз во
время ходьбы)
2. Потеря сознания (обморок)
3. Судорожный синдром (эпилепсия).
4. Спинальная
травма питомца.5. Слабость или паралич конечностей.
6. Инсультное состояние.
7. Атаксия (нарушение согласованности движения конечностей)
8. Парезы (ослабление активной двигательной способности мышц)
9. Тревожное поведение.
10. Чрезмерно возбужденное состояние или апатия.
11. Нарушение зрения.

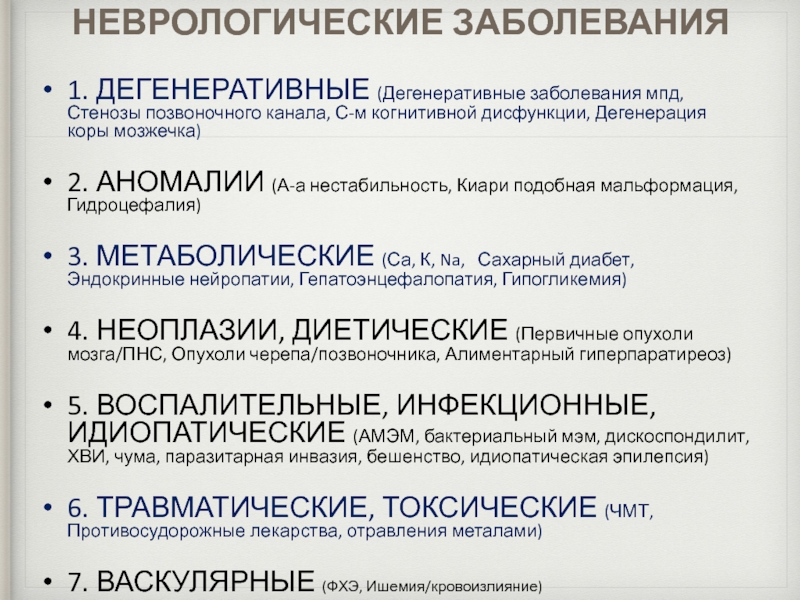

Слайд 27НЕВРОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ
1. ДЕГЕНЕРАТИВНЫЕ (Дегенеративные заболевания мпд, Стенозы позвоночного канала, С-м
когнитивной дисфункции, Дегенерация коры мозжечка)
2. АНОМАЛИИ (А-а нестабильность, Киари подобная
мальформация, Гидроцефалия)3. МЕТАБОЛИЧЕСКИЕ (Са, К, Na, Сахарный диабет, Эндокринные нейропатии, Гепатоэнцефалопатия, Гипогликемия)
4. НЕОПЛАЗИИ, ДИЕТИЧЕСКИЕ (Первичные опухоли мозга/ПНС, Опухоли черепа/позвоночника, Алиментарный гиперпаратиреоз)
5. ВОСПАЛИТЕЛЬНЫЕ, ИНФЕКЦИОННЫЕ, ИДИОПАТИЧЕСКИЕ (АМЭМ, бактериальный мэм, дискоспондилит, ХВИ, чума, паразитарная инвазия, бешенство, идиопатическая эпилепсия)
6. ТРАВМАТИЧЕСКИЕ, ТОКСИЧЕСКИЕ (ЧМТ, Противосудорожные лекарства, отравления металами)
7. ВАСКУЛЯРНЫЕ (ФХЭ, Ишемия/кровоизлияние)
Слайд 31СТЕПЕНИ НЕВРОЛОГИЧЕСКОГО ДЕФИЦИТА
1. Горбит спину, не совершает прыжки, испытывает боль,
незначительное снижение проприорецепции с сохранением способности ходьбы.
2. Рецидив заболевания, боль
и/или парапарез с сохранением способности ходьбы.3. Парапарез с почти или совсем несохранившейся способностью ходьбы.
4. Отсутствие двигательной функции при сохранении ГБЧ.
5. Отсутствие двигательной функции, поверхностной и ГБЧ менее 24 часов.
6. Отсутствие двигательной функции, поверхностной и ГБЧ более 24 часов.

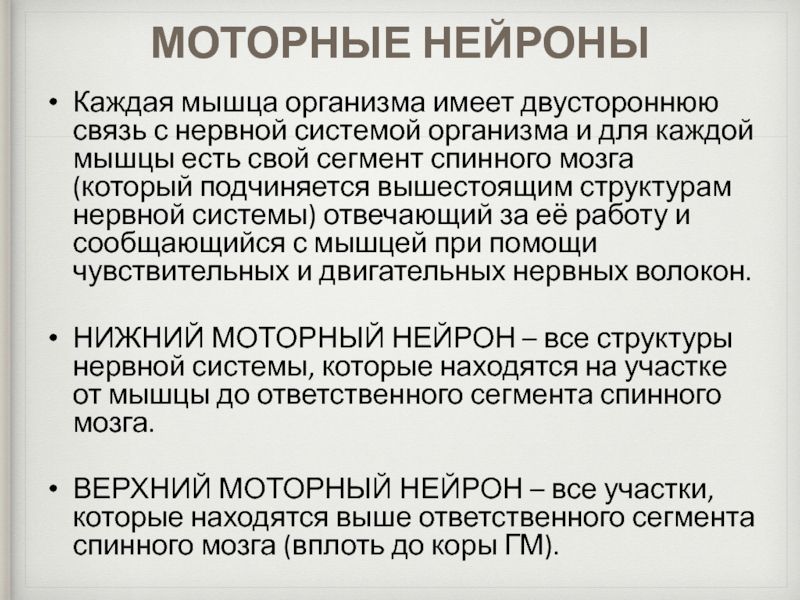

Слайд 32МОТОРНЫЕ НЕЙРОНЫ
Каждая мышца организма имеет двустороннюю связь с нервной системой
организма и для каждой мышцы есть свой сегмент спинного мозга
(который подчиняется вышестоящим структурам нервной системы) отвечающий за её работу и сообщающийся с мышцей при помощи чувствительных и двигательных нервных волокон.НИЖНИЙ МОТОРНЫЙ НЕЙРОН – все структуры нервной системы, которые находятся на участке от мышцы до ответственного сегмента спинного мозга.
ВЕРХНИЙ МОТОРНЫЙ НЕЙРОН – все участки, которые находятся выше ответственного сегмента спинного мозга (вплоть до коры ГМ).
Слайд 34ОСНОВНЫЕ ВОПРОСЫ, НА КОТОРЫЕ ВРАЧ ДОЛЖЕН СПЕРВА ОТВЕТИТЬ САМОМУ СЕБЕ!
1.
Серьёзность последствий?
2. Причина неврологического дефицита?
3. Локализация повреждения?
4. Прогноз?
Слайд 351. СЕРЬЕЗНОСТЬ ПОСЛЕДСТВИЙ?
Сбор АНАМНЕЗа (важно: когда и как начались первые
симптомы? Было ли лечение? Какова динамика развития?)
Оценка общего состояния, походки.
(ментальный статус, вынужденное положение тела, атаксия/парез/паралич)
Слайд 362. ПРИЧИНА НЕВРОЛОГИЧЕСКОГО ДЕФИЦИТА?
ПОРАЖЕНИЯ СПИННОГО МОЗГА
ПОРАЖЕНИЯ ГОЛОВНОГО МОЗГА
ПОРАЖЕНИЯ ПЕРИФЕРИЧЕСКИХ НЕРВОВ
ИНФЕКЦИОННЫЕ
ЗАБОЛЕВАНИЯ
СИСТЕМНЫЕ ЭНДОКРИНОЛОГИЧЕСКИЕ ЗАБОЛЕВАНИЯ
ТЯЖЕЛЫЕ СИСТЕМНЫЕ ЗАБОЛЕВАНИЯ, СОПРОВОЖДАЮЩИЕСЯ ИНТОКСИКАЦИЕЙ, ГИПОКСИЕЙ
ОТРАВЛЕНИЯ НЕЙРОТОКСИНАМИ

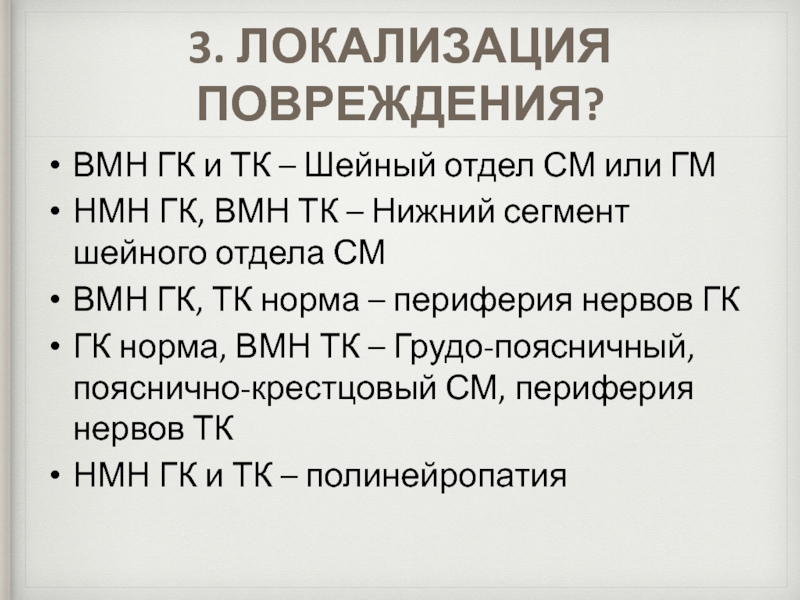

Слайд 373. ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЯ?
ВМН ГК и ТК – Шейный отдел СМ
или ГМ
НМН ГК, ВМН ТК – Нижний сегмент шейного отдела
СМВМН ГК, ТК норма – периферия нервов ГК
ГК норма, ВМН ТК – Грудо-поясничный, пояснично-крестцовый СМ, периферия нервов ТК
НМН ГК и ТК – полинейропатия
Слайд 384. ПРОГНОЗ?
ПАРАПАРЕЗ – благоприятный.
ПАРАПЛЕГИЯ
с ГБЧ, без ГБЧ(менее 24 часов)
– осторожный
без ГБЧ более 24 – неблагоприятный

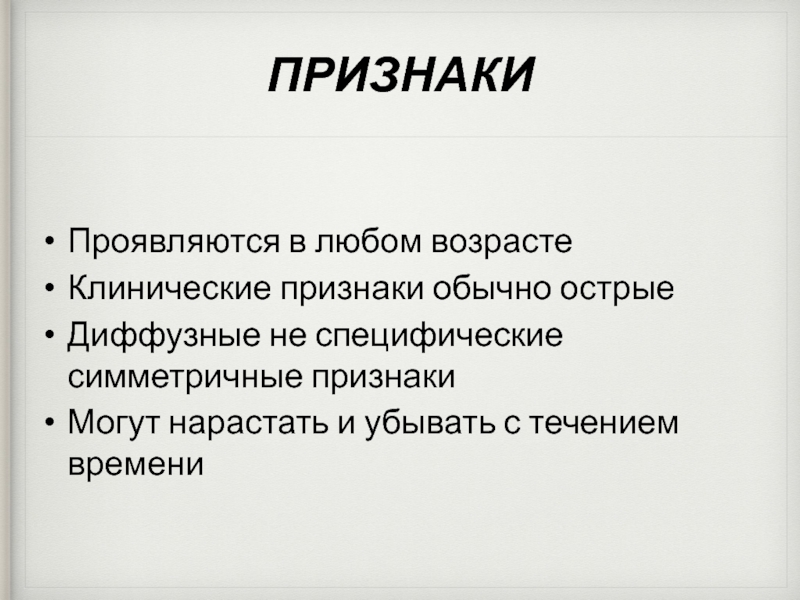

Слайд 40ПРИЗНАКИ
Проявляются в любом возрасте
Клинические признаки обычно острые
Диффузные не специфические симметричные
признаки
Могут нарастать и убывать с течением времени
Слайд 41ОСНОВНЫЕ ЗАБОЛЕВАНИЯ
Са, К, Na
Сахарный диабет
Эндокринные нейропатии
Гепатоэнцефалопатия
Гипогликемия
ДИФФ ДИАГНОСТИКА ПУТЕМ
ВЫПОЛНЕНИЯ АНАЛИЗОВ КРОВИ И СПЕЦ ИССЛЕДОВАНИЙ НА ГОРМОНЫ
Слайд 43НЕВРОЛОГИЧЕСКАЯ СИМПТОМАТИКА
Острое поражение
Диффузные билатеральные признаки
Без прогрессии
ВОЗМОЖНО ОТРАВЛЕНИЕ СЛЕДУЮЩИМИ ВЕЩЕСТВАМИ
- Противосудорожные
лекарства
- Метронидазол
- Ивермектин
- Свинец
Слайд 44СПЕЦИАЛЬНЫЕ МЕТОДЫ ДИАГНОСТИКИ ПРИМЕНЯМЫХ В НЕВРОЛОГИИ
Рентгенография – неинвазивное исследование, основанное
на получении изображения анатомических структур организма посредством прохождения через них

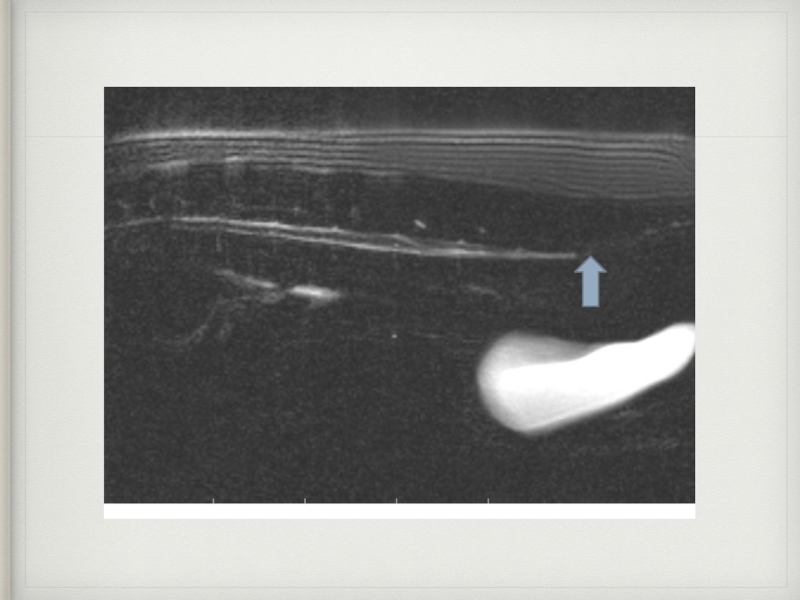

рентгеновских лучей.Миелография - рентгеноконтрастное исследование ликворопроводящих путей спинного мозга
Исследование спиномозговой жидкости (ликвора) – включает в себя макроскопический анализ, оценка физико-химических свойств, подсчет количества клеток, микроскопия нативного препарата и цитологическое исследование окрашенного препарата, биохимическое исследование, микробиологическое исследование (по показаниям).
Магнитно-резонансная томография (МРТ) - томографический метод исследования внутренних органов и тканей с использованием физического явления ядерного магнитного резонанса.
Электроэнцефалография - запись электрической активности нейронов различных структур головного мозга

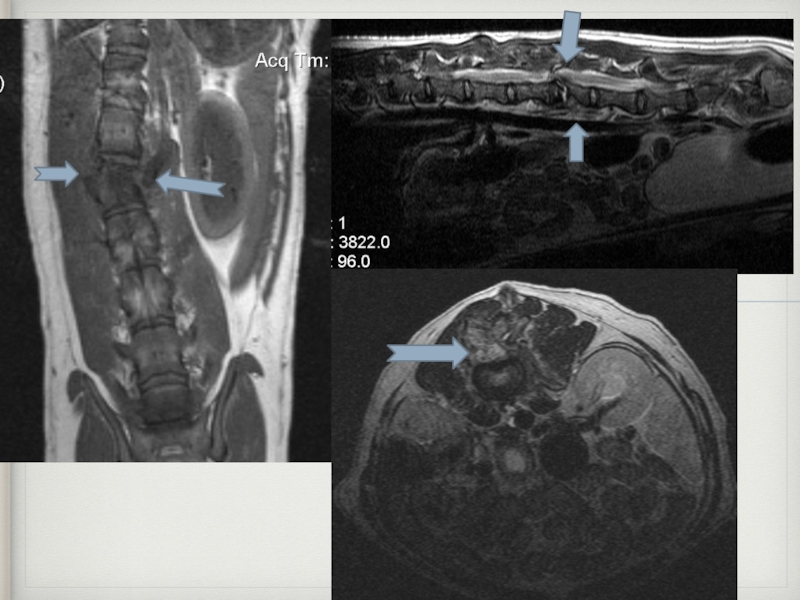

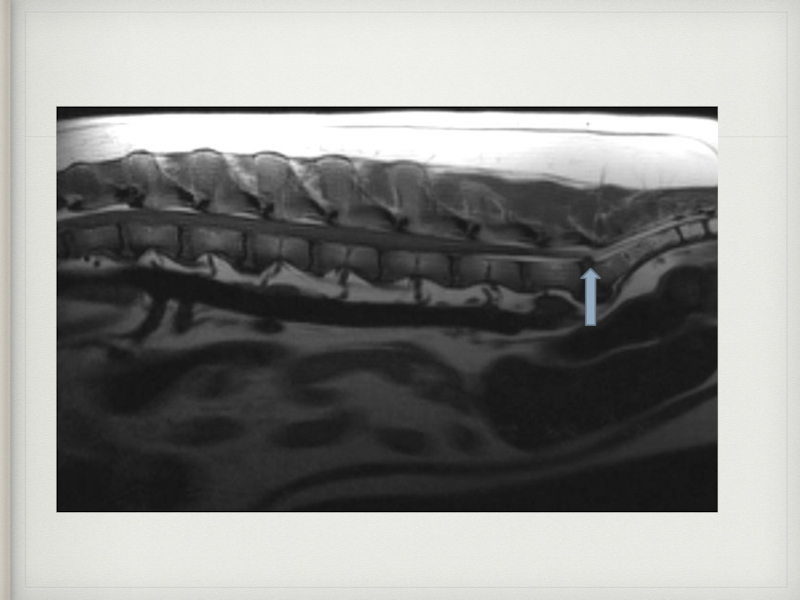

Слайд 64Новообразования позвонков
Первичные
Вторичные (метастатические)
Как правило патологический процесс развивается постепенно. В большинстве
случаев заболевание на ранних стадиях проявляется болевым синдромом, хромотой, парапарезом
или монопарезом легкой степени, небольшим проприорецептивным дефицитом, то есть симптоматикой схожей с другими патологиями.
Слайд 84Некомпрессионные патологии спинного мозга
Миелиты
Грыжа МПД (Hansen 3)
Сирингомиелия
ФХЭ
Спондилиты
Новообразования

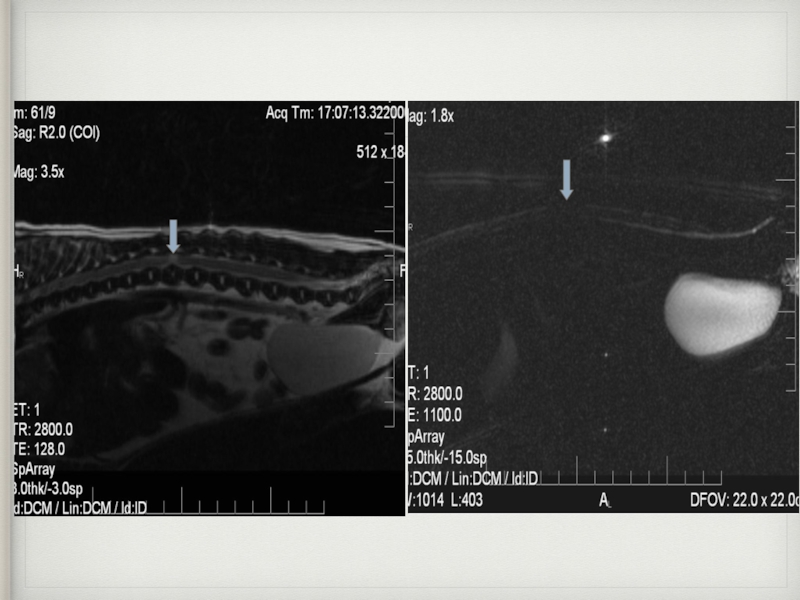

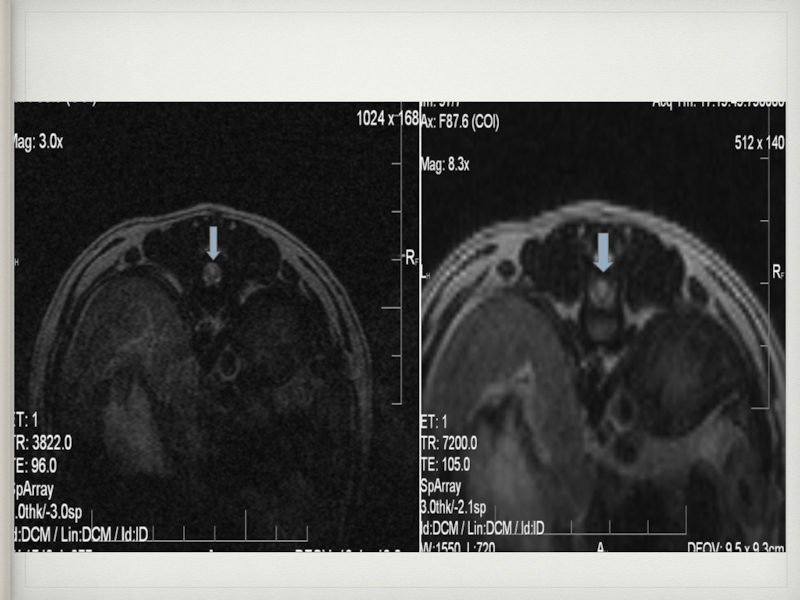

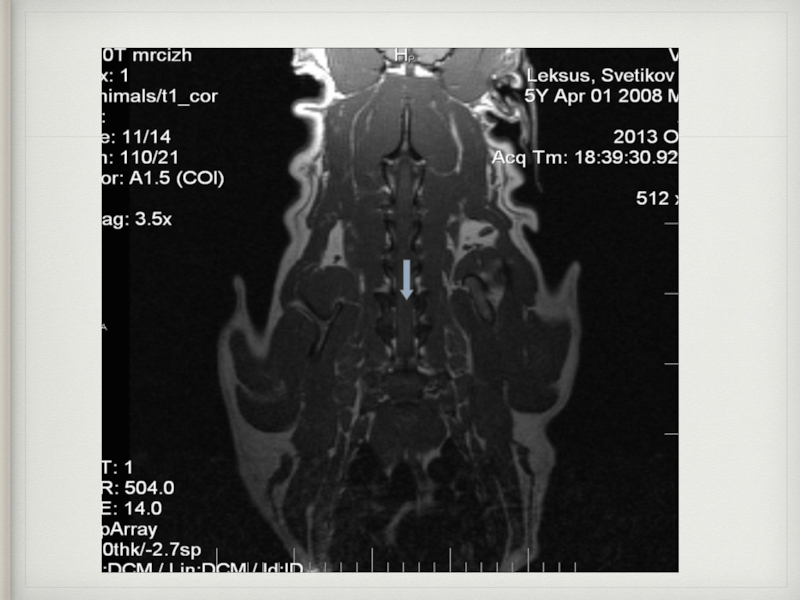

Слайд 85Миелит, фиброзно-хрящевая эмболия, грыжа диска типа Hansen 3.
При подобного рода
патологиях МРТ дает лишь предварительный диагноз для уточнения местоположения и
обширности патологического процесса. Для постановки окончательного диагноза рекомендованы дополнительные исследования.

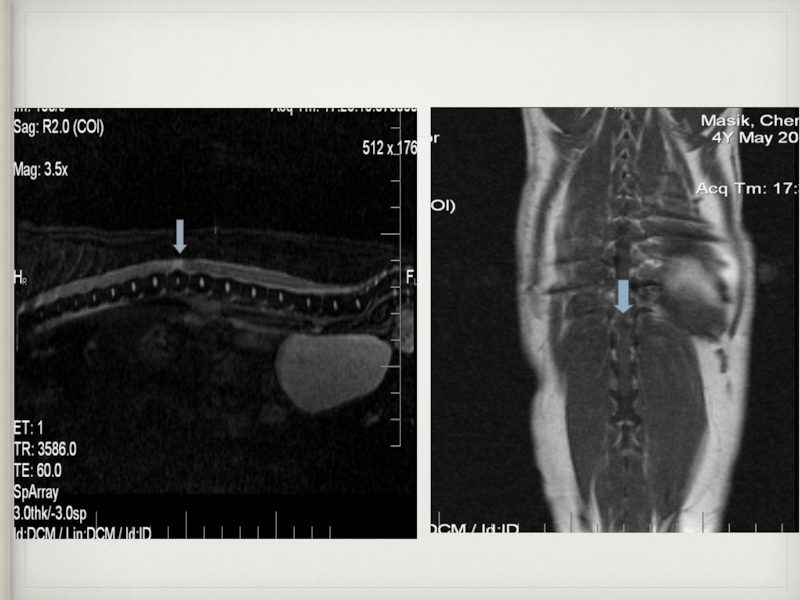

Слайд 87Фиброзно-хрящевая эмболия.
Острый ишемический некроз спинного мозга вызванный фиброзно-хрящевым эмболом.
Эмбол
вызывает закупорку сосудов спинного мозга. Вещество межпозвоночного диска рассматривают как
возможный источник эмбола.

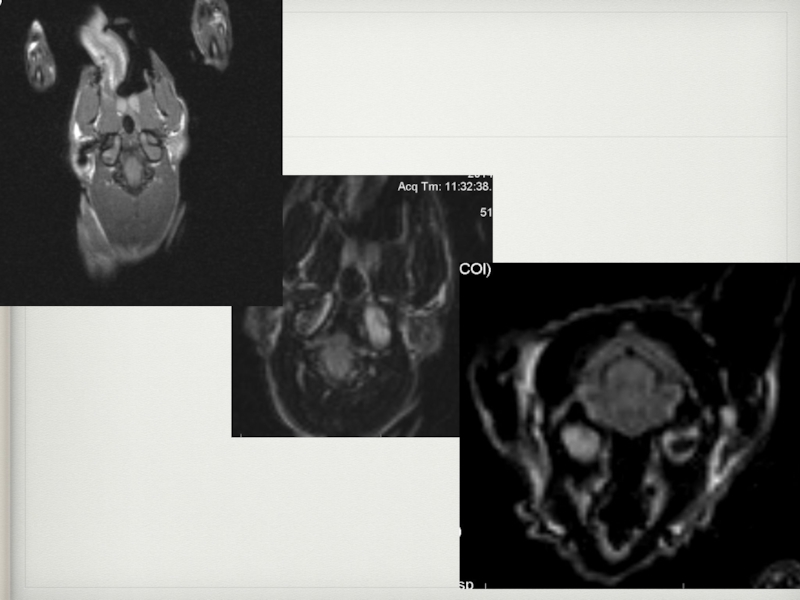

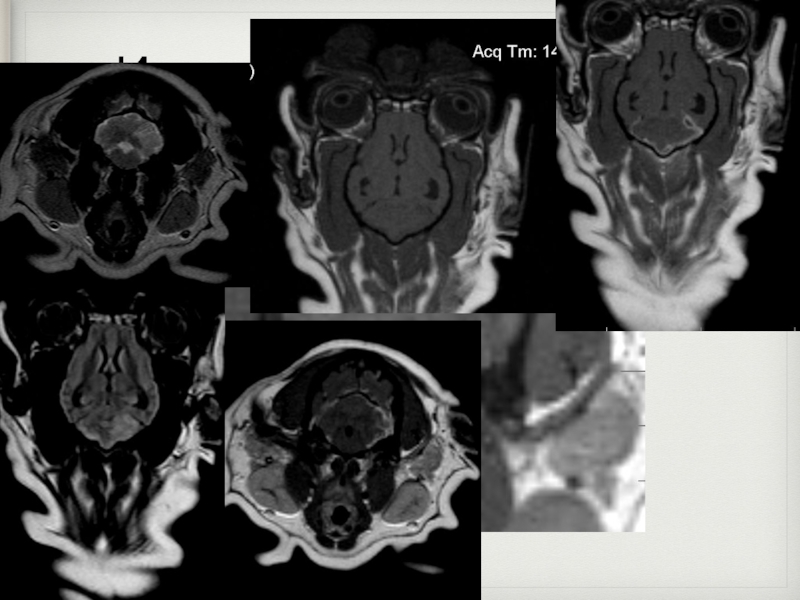

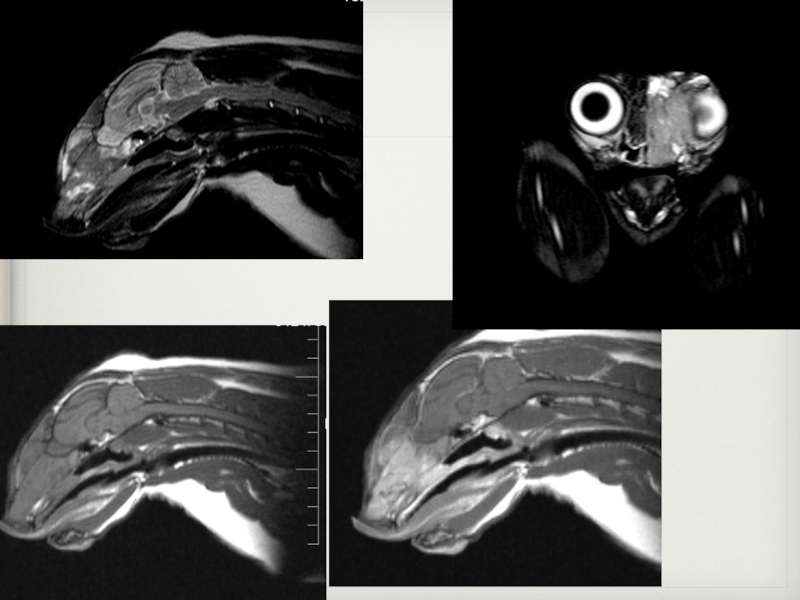

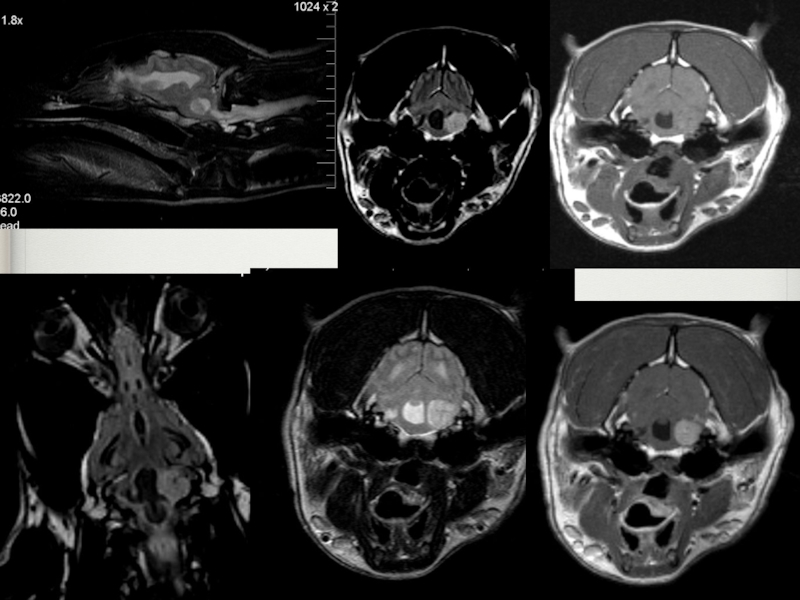

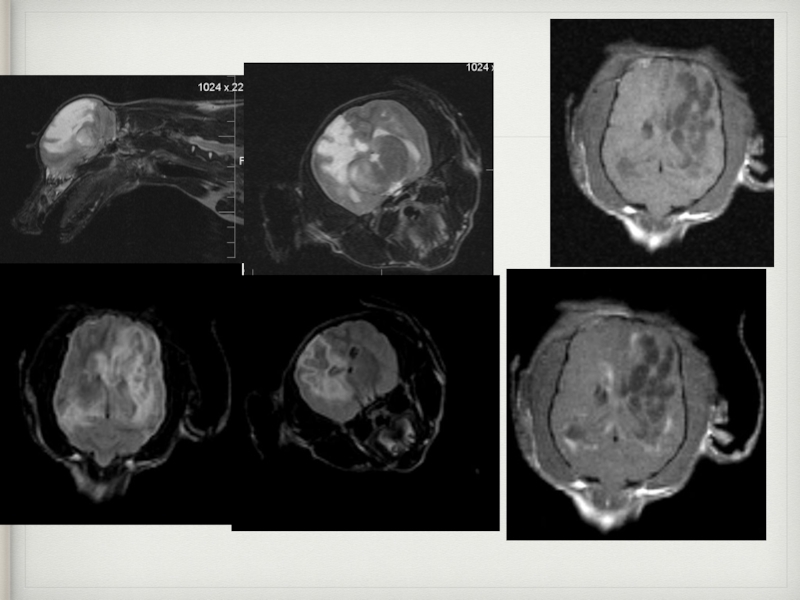

Слайд 98МРТ головы
Патологии головного мозга
Энцефалиты
Менингиты
Травмы
Новообразования
Васкулярные нарушения
Кисты
Гидроцефалия
