ПИСТОЛЕТ МАКАРОВА ПМ

Фёдоровичем Макаровым в 1948 году. Принят на вооружение в 1951

году. Является личным оружием в советских и постсоветских вооружённых силах и правоохранительных органах.

AM-23 (совместно с Н. М. Афанасьевым; принята на вооружение в

1953 году).
Переносной противотанковый ракетный комплекс «Фагот» (принят на вооружение в 1970 году).
Противотанковый ракетный комплекс «Конкурс» (принят на вооружение в 1974 году).


Награды
- Герой Социалистического труда с вручением ордена Ленина и золотой медали «Серп и Молот».
- два ордена Ленина
- орден Трудового Красного Знамени
- Сталинская премия третьей степени (1952) — за создание ПМ
- Государственная премия СССР (1967)

Николай Фёдорович
Макаров

Интересный факт. Первым придумал конструкцию герметизации стеклянных банок с прижимом стеклянной крышки пружинной скобой. После выхода на пенсию изобрёл по просьбе жены машинку для закатывания консервов.

161 мм

Длина ствола 93 мм

Высота пистолета 126,75 мм

Калибр ствола 9

мм

Число нарезов 4

Емкость магазина 8 патронов

Вес патрона 10 г

Длина патрона 25 мм

Боевая скорострельность 30 выс\мин.

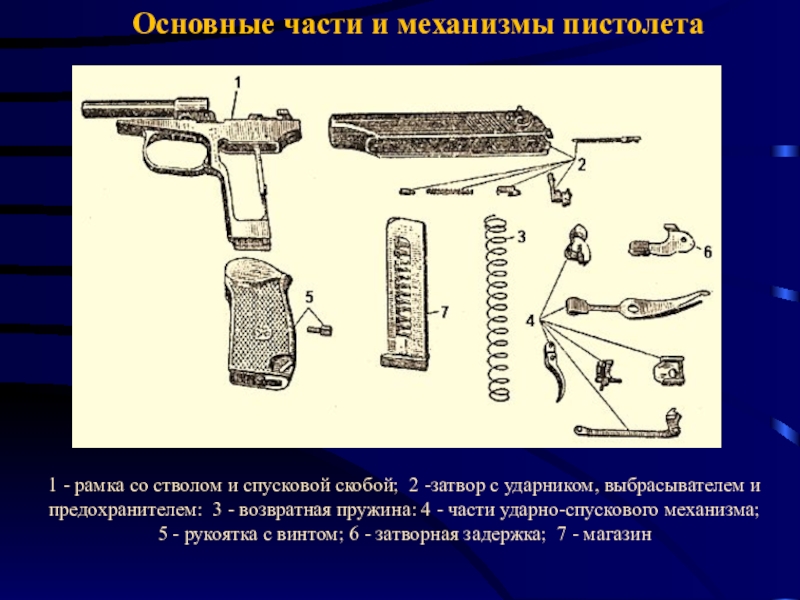

и спусковой скобой; 2 -затвор с ударником, выбрасывателем и предохранителем:

3 - возвратная пружина: 4 - части ударно-спускового механизма;
5 - рукоятка с винтом; 6 - затворная задержка; 7 - магазин

и спусковой скобой

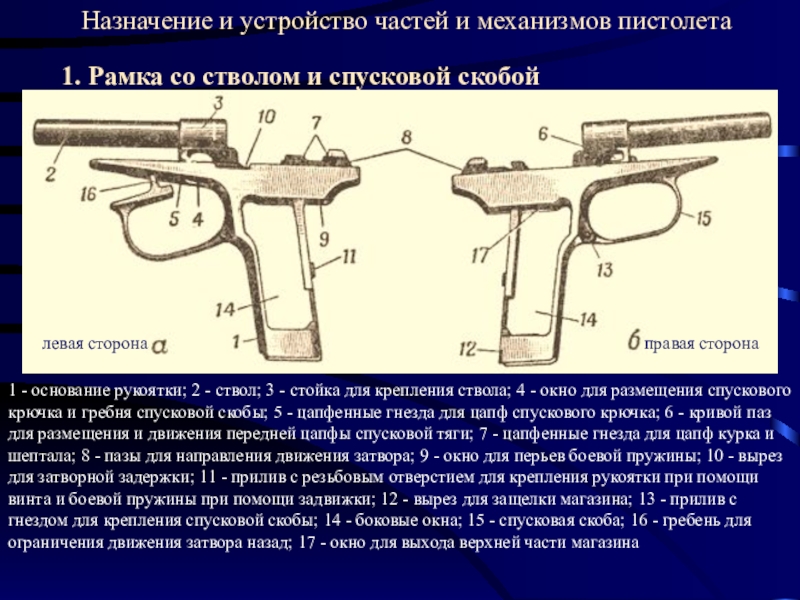

1 - основание рукоятки; 2 - ствол; 3

- стойка для крепления ствола; 4 - окно для размещения спускового крючка и гребня спусковой скобы; 5 - цапфенные гнезда для цапф спускового крючка; 6 - кривой паз для размещения и движения передней цапфы спусковой тяги; 7 - цапфенные гнезда для цапф курка и шептала; 8 - пазы для направления движения затвора; 9 - окно для перьев боевой пружины; 10 - вырез для затворной задержки; 11 - прилив с резьбовым отверстием для крепления рукоятки при помощи винта и боевой пружины при помощи задвижки; 12 - вырез для защелки магазина; 13 - прилив с гнездом для крепления спусковой скобы; 14 - боковые окна; 15 - спусковая скоба; 16 - гребень для ограничения движения затвора назад; 17 - окно для выхода верхней части магазина

левая сторона

правая сторона

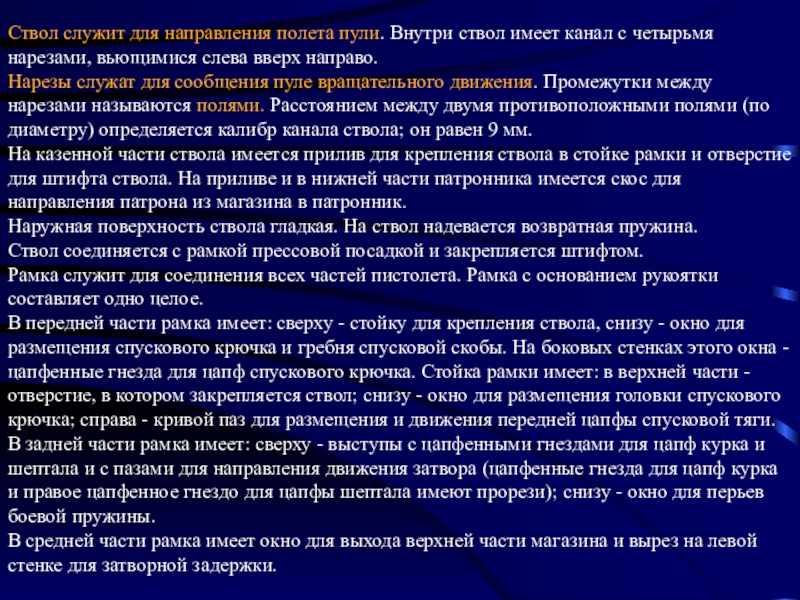

с четырьмя нарезами, вьющимися слева вверх направо.
Нарезы служат для

сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм.
На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.
Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.
Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.
Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.
В передней части рамка имеет: сверху - стойку для крепления ствола, снизу - окно для размещения спускового крючка и гребня спусковой скобы. На боковых стенках этого окна - цапфенные гнезда для цапф спускового крючка. Стойка рамки имеет: в верхней части - отверстие, в котором закрепляется ствол; снизу - окно для размещения головки спускового крючка; справа - кривой паз для размещения и движения передней цапфы спусковой тяги.
В задней части рамка имеет: сверху - выступы с цапфенными гнездами для цапф курка и шептала и с пазами для направления движения затвора (цапфенные гнезда для цапф курка и правое цапфенное гнездо для цапфы шептала имеют прорези); снизу - окно для перьев боевой пружины.
В средней части рамка имеет окно для выхода верхней части магазина и вырез на левой стенке для затворной задержки.

затвор














a - левая сторона; б - вид снизу; 1 - мушка; 2 - целик; 3 - окно для выбрасывания гильзы (патрона); 4 - гнездо для предохранителя; 5 - насечка; 6 - канал для помещения ствола с возсиатной пружиной; 7 - продольные выступы для направления движения затвора по рамке; 8 - зуб для постановки затвора на затворную задержку; 9 - паз для отражателя; 10 - паз для разобщающего выступа рычага взвода; 11 - выем для разобщения шептала с рычагом взвода; 12 - досылатель; 13 - выступ для разобщения рычага взвода с шепталом; 14 - выем для помещения разобщающего выступа рычага взвода; 15 - паз для курка; 16 – гребень

служит для подачи
патрона из магазина в
патронник,
запирания канала
ствола при выстреле,
удержания гильзы
(извлечения патрона)
и постановки курка на
боевой взвод.

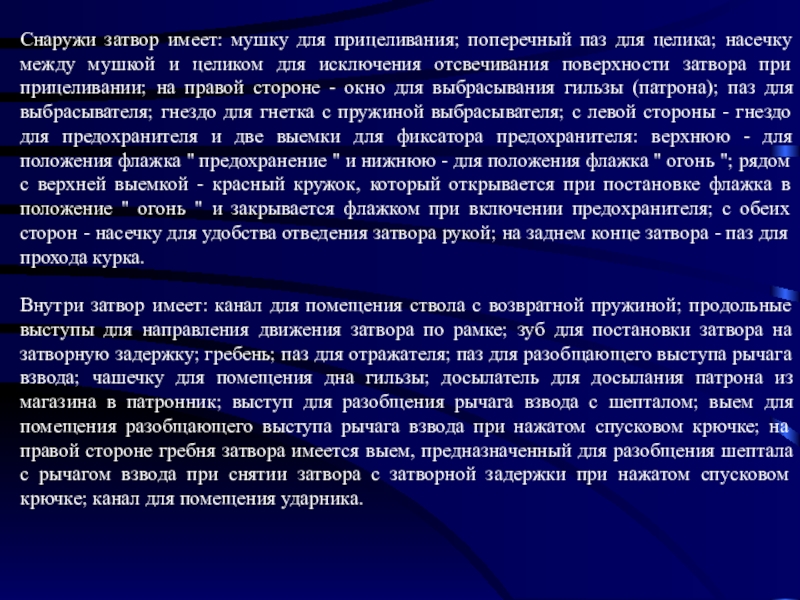

насечку между мушкой и целиком для исключения отсвечивания поверхности затвора

при прицеливании; на правой стороне - окно для выбрасывания гильзы (патрона); паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; с левой стороны - гнездо для предохранителя и две выемки для фиксатора предохранителя: верхнюю - для положения флажка " предохранение " и нижнюю - для положения флажка " огонь "; рядом с верхней выемкой - красный кружок, который открывается при постановке флажка в положение " огонь " и закрывается флажком при включении предохранителя; с обеих сторон - насечку для удобства отведения затвора рукой; на заднем конце затвора - паз для прохода курка.

Внутри затвор имеет: канал для помещения ствола с возвратной пружиной; продольные выступы для направления движения затвора по рамке; зуб для постановки затвора на затворную задержку; гребень; паз для отражателя; паз для разобщающего выступа рычага взвода; чашечку для помещения дна гильзы; досылатель для досылания патрона из магазина в патронник; выступ для разобщения рычага взвода с шепталом; выем для помещения разобщающего выступа рычага взвода при нажатом спусковом крючке; на правой стороне гребня затвора имеется выем, предназначенный для разобщения шептала с рычагом взвода при снятии затвора с затворной задержки при нажатом спусковом крючке; канал для помещения ударника.

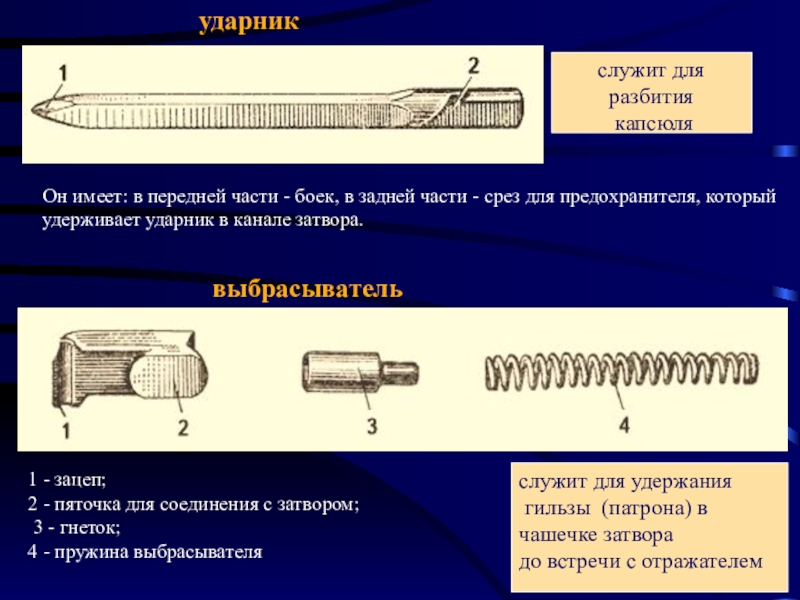

части - срез для предохранителя, который удерживает ударник в канале

затвора.

1 - зацеп;
2 - пяточка для соединения с затвором;
3 - гнеток;
4 - пружина выбрасывателя

выбрасыватель

служит для разбития
капсюля

служит для удержания
гильзы (патрона) в
чашечке затвора
до встречи с отражателем

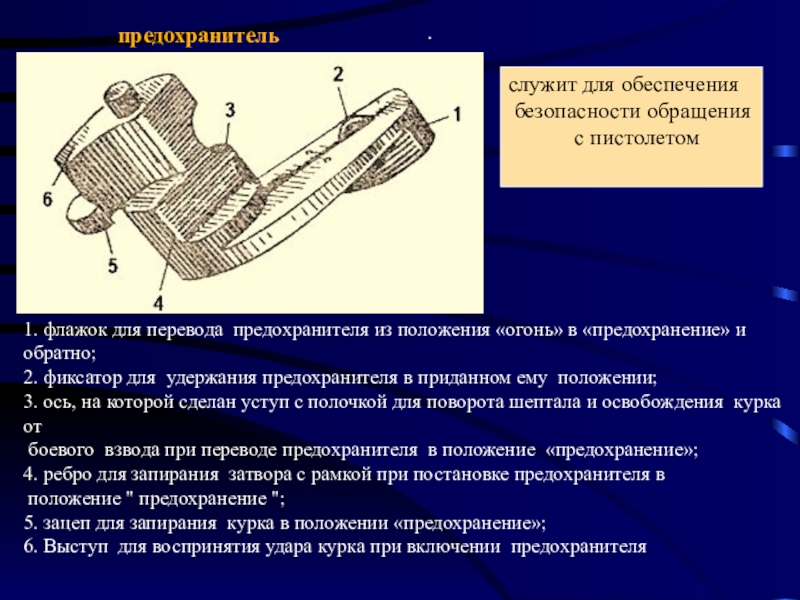

предохранителя из положения «огонь» в «предохранение» и обратно;
2. фиксатор для

удержания предохранителя в приданном ему положении;
3. ось, на которой сделан уступ с полочкой для поворота шептала и освобождения курка от
боевого взвода при переводе предохранителя в положение «предохранение»;
4. ребро для запирания затвора с рамкой при постановке предохранителя в
положение " предохранение ";
5. зацеп для запирания курка в положении «предохранение»;
6. Выступ для воспринятия удара курка при включении предохранителя

- носик шептала;
5 - пружина шептала;
6 - стойка

шептала.

служит для удержания курка на боевом
и предохранительном взводе

спусковой крючок

служит для спуска курка с боевого взвода и взведения
курка при стрельбе самовзводом

1 - цапфа; 2 - отверстие; 3 - хвост

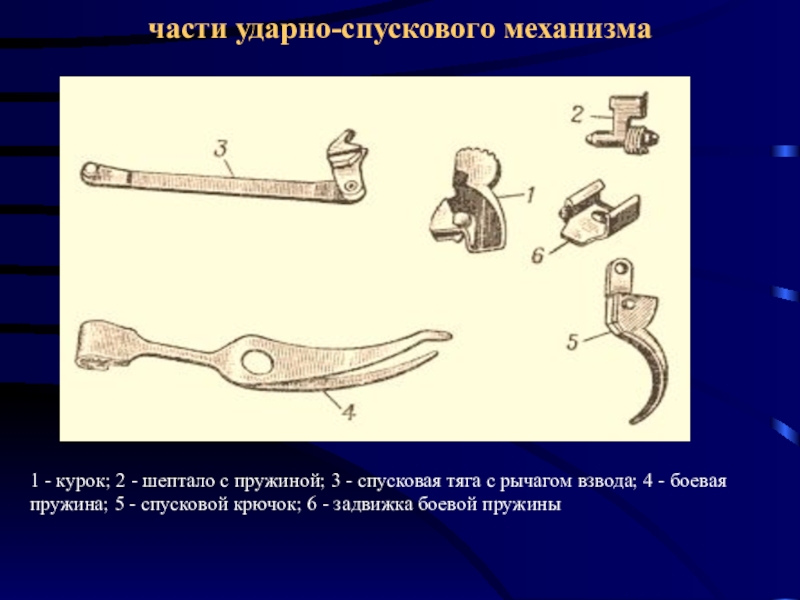

3 - спусковая тяга с рычагом взвода; 4 - боевая

пружина; 5 - спусковой крючок; 6 - задвижка боевой пружины

под дождем или в снегу,
при переходе на новую смазку

и при ремонте )

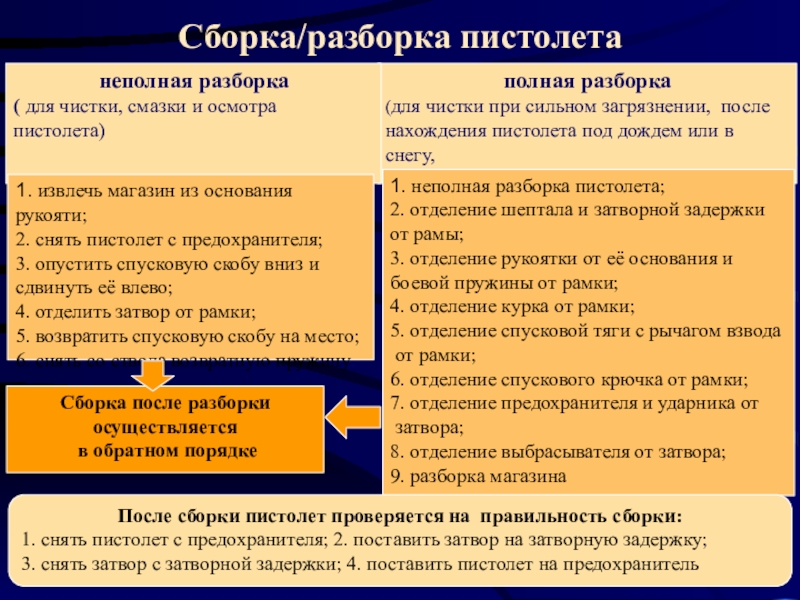

неполная разборка
( для чистки, смазки и осмотра пистолета)

1. неполная разборка пистолета;
2. отделение шептала и затворной задержки
от рамы;
3. отделение рукоятки от её основания и
боевой пружины от рамки;
4. отделение курка от рамки;
5. отделение спусковой тяги с рычагом взвода
от рамки;
6. отделение спускового крючка от рамки;
7. отделение предохранителя и ударника от
затвора;
8. отделение выбрасывателя от затвора;
9. разборка магазина

1. извлечь магазин из основания рукояти;
2. снять пистолет с предохранителя;
3. опустить спусковую скобу вниз и
сдвинуть её влево;
4. отделить затвор от рамки;
5. возвратить спусковую скобу на место;
6. снять со ствола возвратную пружину.

Сборка после разборки
осуществляется
в обратном порядке

.

.

После сборки пистолет проверяется на правильность сборки:
1. снять пистолет с предохранителя; 2. поставить затвор на затворную задержку;
3. снять затвор с затворной задержки; 4. поставить пистолет на предохранитель

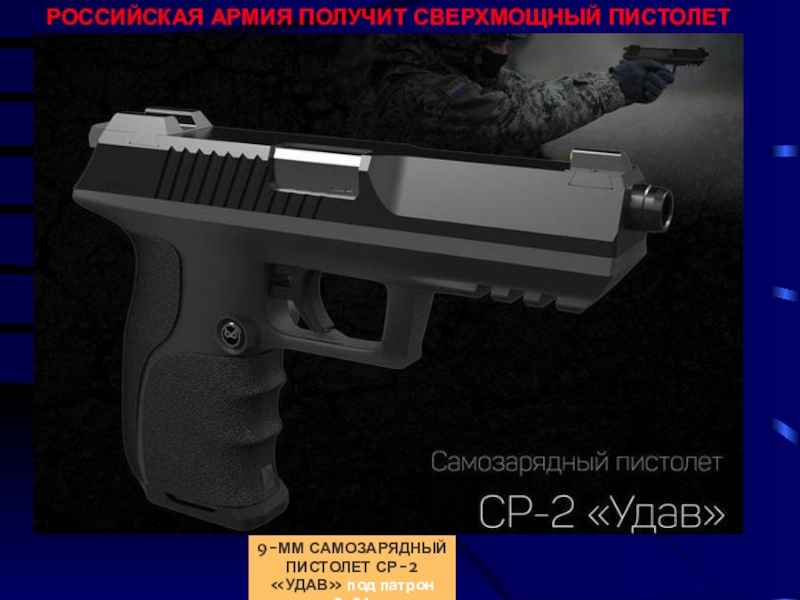

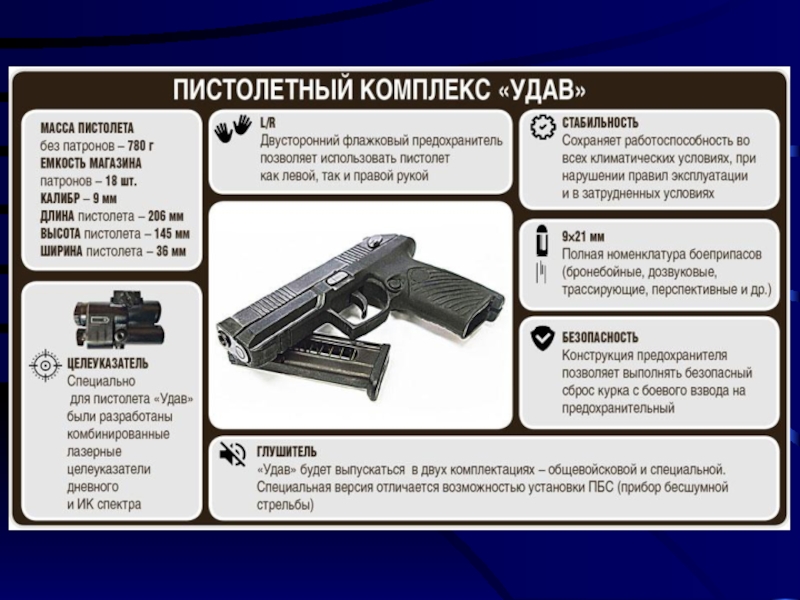

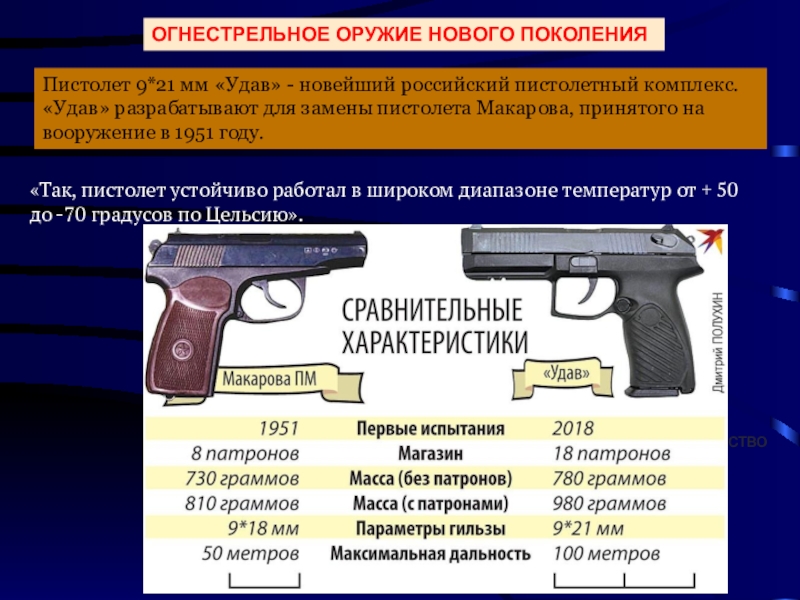

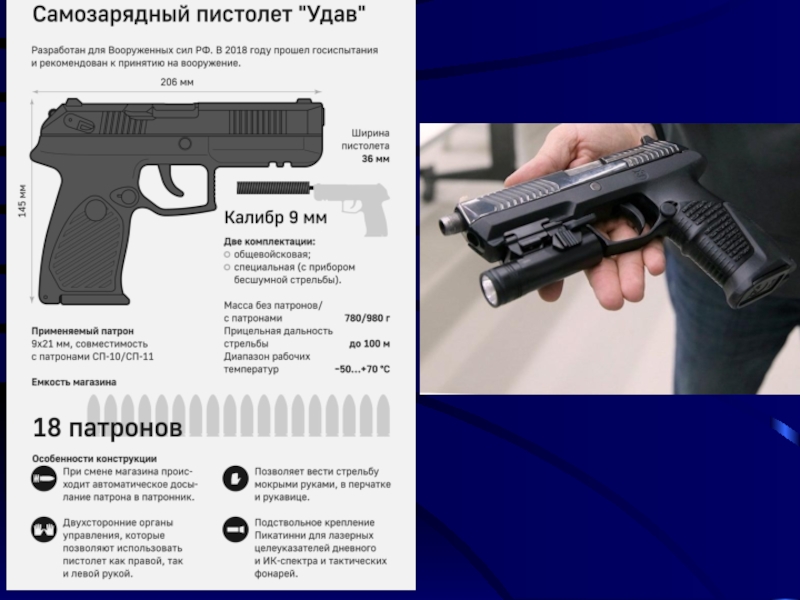

пистолетный комплекс. «Удав» разрабатывают для замены пистолета Макарова, принятого на

вооружение в 1951 году.

«Так, пистолет устойчиво работал в широком диапазоне температур от + 50 до -70 градусов по Цельсию».

Серийное производство начнут в 2019 году.

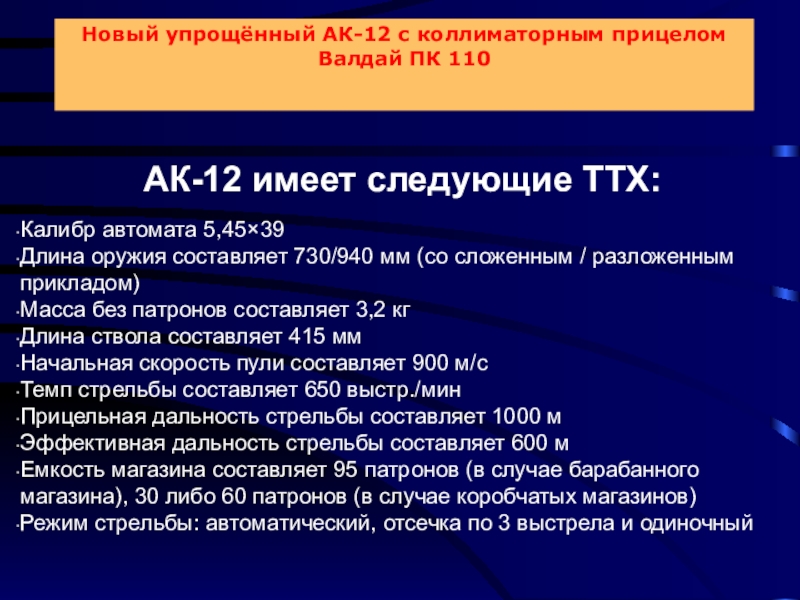

СВЕРХМОЩНЫЙ ПИСТОЛЕТ

(со сложенным / разложенным прикладом)
Масса без патронов составляет 3,2 кг
Длина

ствола составляет 415 мм
Начальная скорость пули составляет 900 м/с
Темп стрельбы составляет 650 выстр./мин
Прицельная дальность стрельбы составляет 1000 м
Эффективная дальность стрельбы составляет 600 м
Емкость магазина составляет 95 патронов (в случае барабанного магазина), 30 либо 60 патронов (в случае коробчатых магазинов)
Режим стрельбы: автоматический, отсечка по 3 выстрела и одиночный

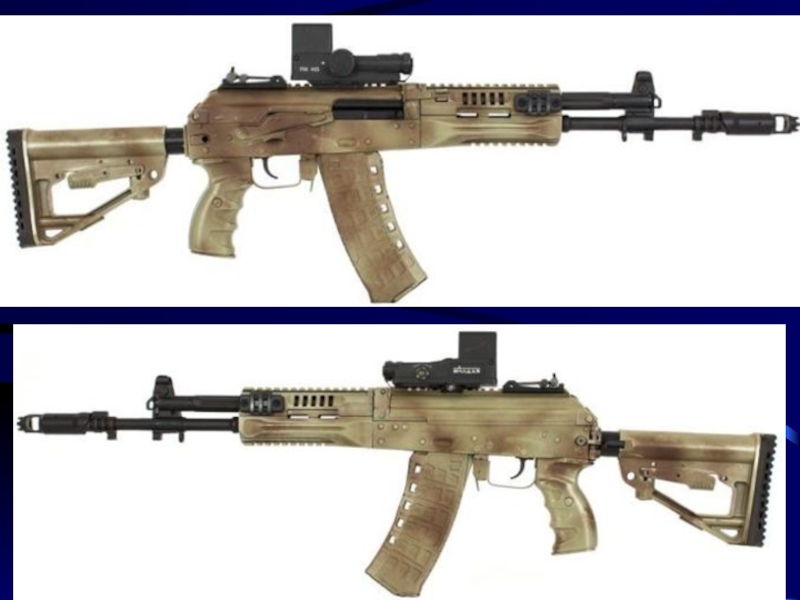

Новый упрощённый АК-12 с коллиматорным прицелом Валдай ПК 110

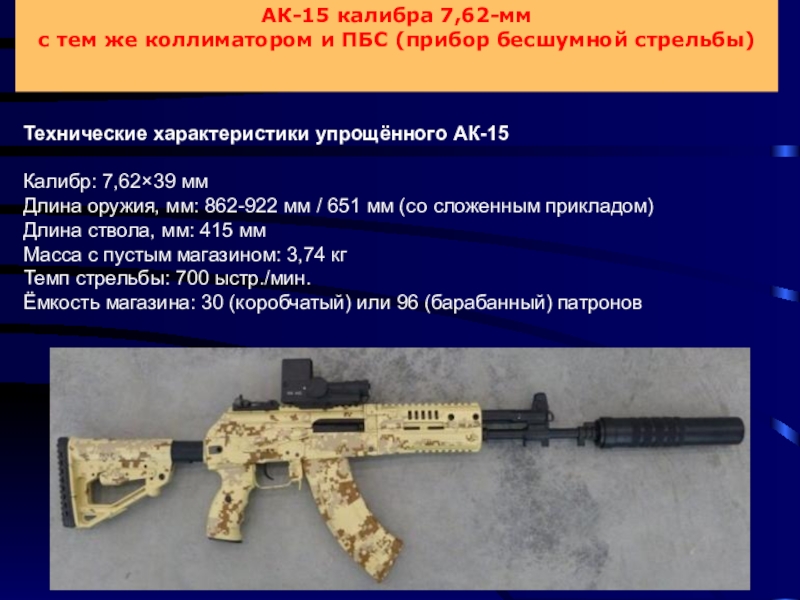

бесшумной стрельбы)
Технические характеристики упрощённого АК-15

Калибр: 7,62×39 мм
Длина оружия, мм: 862-922

мм / 651 мм (со сложенным прикладом)
Длина ствола, мм: 415 мм
Масса с пустым магазином: 3,74 кг
Темп стрельбы: 700 ыстр./мин.
Ёмкость магазина: 30 (коробчатый) или 96 (барабанный) патронов
