Слайд 1Групповое занятие
по учебной дисциплине
«Безопасность жизнедеятельности»
Тема 7: «Безопасность эксплуатации
электроустановок»
Занятие № 16
«Правила техники безопасности при эксплуатации электроустановок»
ВОЕННАЯ АКАДЕМИЯ
СВЯЗИ
42 кафедра
Слайд 2Учебные вопросы:
2
Защитные средства, используемые обслуживающим персоналом при эксплуатации электроустановок.
Правила и
меры безопасности при производстве отдельных работ.
Слайд 3Литература
основная
3
Правила техники безопасности и технической эксплуатации электроустановок: Учеб. пособие /
С.В.Ананьев, А.А.Ануфриев, Н.М.Мельников, Н.Г. Сысоев.- СПб.:ВАС,2010, с.87-90, 97-109
Слайд 4Литература
дополнительная
4
Жихарев Е.В. и др. Электропитание устройств и систем телекоммуникаций. Основы
электробезопасности. Химические источники тока и зарядные устройства. Учебное пособие для
вузов связи ВС РФ. – Новочеркасск.: НВИС, 2004, с.44-48
B.C. Полоротов, А.В. Белов и др. Основы электробезопасности при эксплуатации военных электроустановок. – Ульяновск.:УВВИУС, 2004, с.62-71
Беззубенко СВ., Журавель П.Н., Куткин С.Ф. Основы техники безопасности. – СПб.: СПВВИУС, 1998, с.38-40
Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. – СПб.:ДЕАН, 2011, с. 91-101, 146-152
Правила технической эксплуатации электроустановок. – СПб.:ДЕАН, 2012, с. 86-93
Слайд 5Письменный опрос
1 вариант
Определение сети с изолированной нейтралью.
В чем проявляется двухфазное
(двухполюсное) прикосновение человека к электрической сети ?
Какие токи вызывают паралич
дыхания?
Какие работы относятся к работам со снятием напряжения?
Требования к персоналу 2-й кв.группы по ТБ.
2 вариант
Определение сети с глухозаземленной нейтралью.
Как подразделяются по своему назначению электрические сети?
Какие токи вызывают фибрилляцию сердца?
Какие помещения относятся к помещениям с повышенной опасностью?
Как подразделяется проверка знаний л/с по ПТБ.
3 вариант
Определение электрической сети.
В чем проявляется однофазное (однополюсное) прикосновение человека к электрической сети ?
Что такое пороговый ощутимый ток?
Определение работ, выполняемых в порядке текущей эксплуатации.
Кому присваивается 2-я кв.группа по ТБ.
Слайд 6Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
6
К защитным средствам относятся приборы, аппараты, переносные и перевозимые приспособления
и устройства, служащие для защиты личного состава, работающего на электроустановках, от поражения электрическим током, от воздействия электрической дуги, продуктов ее горения и т.п.
По своему назначению все защитные средства делятся на:
изолирующие;
ограждающие;
вспомогательные.
Изолирующие защитные средства служат для изоляции человека от частей электрооборудования, находящегося под напряжением, а также для изоляции человека от земли.
Они делятся на основные и дополнительные
Слайд 7Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
7
Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, а
также для предупреждения ошибочных операций с коммутационной аппаратурой:
временные ограждения (щиты);
изолирующие накладки и колпаки;
переносные заземления;
предупредительные плакаты.
Переносные заземления при отсутствии стационарных заземлений являются наиболее надежным средством защиты при работе на отключенных участках оборудования или линии на случай ошибочной подачи напряжения на отключенный участок или появления на нем наведенного напряжения.
Слайд 8Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
8
Предупредительные плакаты делятся на 4 группы:
предостерегающие;
запрещающие;
разрешающие;
напоминающие.
Предостерегающие плакаты применяют для предупреждения
о наличии токоведущих частей под напряжением.
Запрещающие плакаты устанавливают на ключах управления, рукоятках или штурвалах приборов выключателей и разъединителей.
Слайд 9Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
9
Разрешающие плакаты устанавливаются в закрытых распределительных устройствах (РУ) на месте
работ, а также на открытых РУ в том месте, где персонал должен входить в огражденное пространство, при работах на уровне земли или на конструкциях открытого РУ там, где обеспечен безопасный подъем
Напоминающие плакаты применяются на ключах управления, рукоятках или штурвалах приборов разъединителей, при ошибочном включении которых может быть подано напряжение на заземленный участок схемы

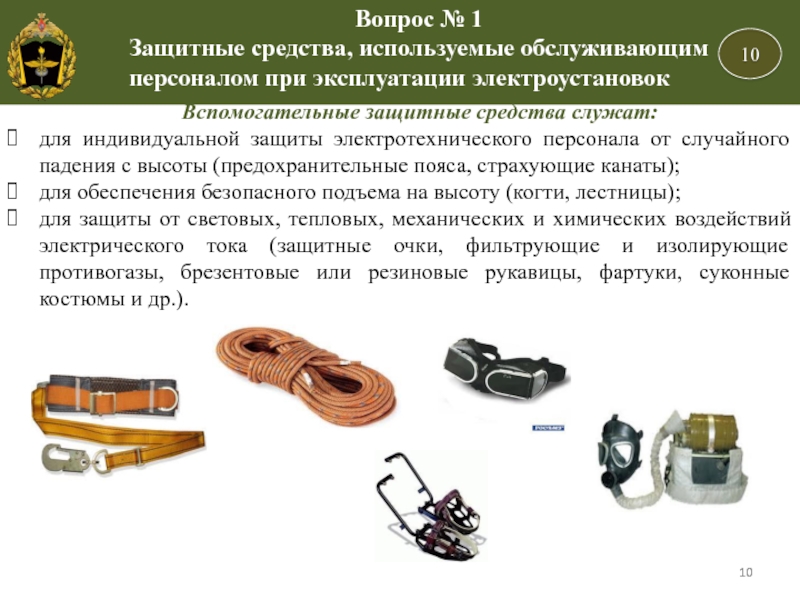

Слайд 10Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
10
Вспомогательные защитные средства служат:
для индивидуальной защиты электротехнического персонала от случайного
падения с высоты (предохранительные пояса, страхующие канаты);
для обеспечения безопасного подъема на высоту (когти, лестницы);
для защиты от световых, тепловых, механических и химических воздействий электрического тока (защитные очки, фильтрующие и изолирующие противогазы, брезентовые или резиновые рукавицы, фартуки, суконные костюмы и др.).
Слайд 11Вопрос № 1
Защитные средства, используемые обслуживающим персоналом при эксплуатации
электроустановок
11
Слайд 12Вопрос № 1
1.1. Изолирующие защитные средства
12
а) изолирующая штанга;
б) клещи;
в) диэлектрические перчатки;
г) боты;
д) галоши;
е) коврики и дорожки
резиновые;
ж) изолирующие подставки;
з) инструменты с изолированными
ручками;
и) токоизмерительные клещи;
к) указатель напряжения
Слайд 13Вопрос № 1
1.1. Изолирующие защитные средства
13
Основными называются средства защиты,
изоляция которых длительно выдерживает рабочее напряжение ЭУ, и поэтому данными
средствами можно прикасаться к токоведущим частям, находящимся под напряжением.
Дополнительные – это средства защиты, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током и их применяют совместно с основными электрозащитными средствами.
В зависимости от условий электробезопасности различают:
ЭУ до 1000 В;
ЭУ выше 1000 В.
Слайд 14Вопрос № 1
1.1. Изолирующие защитные средства
14
Таблица 1
Изолирующие средства в
электроустановках напряжением выше 1000 В
Примечания:
Диэлектрические боты являются средством защиты
от шагового напряжения в установках любого напряжения.
Основные защитные средства должны применяться с дополнительными защитными средствами.
Слайд 15Вопрос № 1
1.1. Изолирующие защитные средства
15
Таблица 2
Изолирующие средства в
электроустановках напряжением до 1000 В
Слайд 16Вопрос № 1
1.1. Изолирующие защитные средства
16
Структура организации эксплуатации средств
защиты от поражения электрическим током в воинской части
Слайд 17Вопрос № 1
1.1. Изолирующие защитные средства
17
Таблица 3
Периодичность осмотров и
испытаний средств защиты
Ответственность за своевременное обеспечение персонала исправными средствами защиты,
организацию правильного хранения, проведения осмотров и испытаний, организацию учета средств защиты, несут командиры подразделений, в ведении которых находятся ЭУ, в воинской части - лицо ответственное за электрохозяйство.
Слайд 18Вопрос № 1
1.2. Правила пользования изолирующими защитными средствами
18
Применение защитных средств
должно производится по их прямому назначению в закрытых ЭУ напряжением
не выше того, на которое защитные средства рассчитаны.
Пользование защитными средствами на открытом воздухе разрешено только в сухую погоду, а в сырую погоду (туман, во время дождя и снега) – категорически запрещается!
Перед каждым применением защитного средства личный состав обязан:
1. Проверить его исправность и отсутствие внешних повреждений, очистить и обтереть от пыли; резиновые перчатки, боты, галоши проверить на отсутствие проколов, трещин, пузырей и прочих посторонних повреждений. При обнаружении неисправности защитное средство должно быть немедленно изъято из применения.
2. Проверить по штампу, для какого напряжения допустимо применение данного средства и не истек ли срок действия его после испытания. Пользоваться защитными средствами, срок испытания которых истек, запрещается!
Слайд 19Вопрос № 1
1.3. Технические способы защиты на электроустановках до 1000
В
19
Слайд 20Вопрос № 1
1.3. Технические способы защиты на электроустановках до 1000
В
20
Устройства защитного отключения (УЗО) различаются в зависимости от параметров, на
которые они реагируют. Такими параметрами могут быть - потенциал корпуса относительно земли, ток замыкания на землю, оперативный постоянный ток и другие.
Слайд 21Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
21
Переносные электроинструменты должны удовлетворять требованиям ГОСТов
и ТУ (технических условий) в части электробезопасности и использоваться в работе с соблюдением ПТБ.
Класс переносного электроинструмента должен соответствовать категории помещения и условиям производства работ с применением в отдельных случаях электрозащитных средств согласно требованиям, приведенным в ПТБ.
Выдаваемые и используемые в работе переносной электроинструмент должен быть учтен в организации (структурном подразделении), проходить проверку и испытания в сроки и объемах, установленных ГОСТом, ТУ на изделия, действующими объемом и нормами испытания электрооборудования и аппаратов ЭУ.
Для поддержания исправного состояния, проведения периодических испытаний и проверок переносного электроинструмента распоряжением руководителя организации должен быть назначен ответственный работник, имеющий группу III по электробезопасности.
Слайд 22Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
22
Перед началом работ с ручными электроинструментами
следует:
определить по паспорту класс инструмента;
проверить комплектность и надежность крепления деталей;
убедиться внешним осмотром в исправности кабеля (шнура), его защитной трубки и штепсельной вилки, целости изоляционных деталей корпуса, рукоятки и крышек щеткодержателей, защитных кожухов;
проверить четкость работы выключателя;
выполнить (при необходимости) тестирование устройства защитного отключения (УЗО);
проверить работу электроинструмента на холостом ходу.
Слайд 23Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
23
Не допускается использовать в работе ручные
переносные электроинструменты, имеющие дефекты и не прошедшие периодической проверки (испытания)
Слайд 24Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
24
При пользовании электроинструмента необходимо:
провода и кабели
электроинструмента по возможности подвешивать;
непосредственное соприкосновение проводов и кабелей с горячими, влажными и масляными поверхностями или предметами не допускать;
кабель электроинструмента должен быть защищен от случайного механического повреждения и соприкосновения с горячими, сырыми и масляными поверхностями;
не допускать натягивать, перекручивать и перегибать кабель, ставить на него груз, а также допускать пересечение его с тросами, кабелями, шлангами газосварки.
Слайд 25Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
25
При обнаружении каких-либо неисправностей работу с
электроинструментом немедленно прекратить.
Слайд 26Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
26
Работникам, пользующимся электроинструментом,
не разрешается:
передавать электроинструмент,
хотя бы на непродолжительное время, другим работникам;
разбирать электроинструмент, производить какой-либо ремонт;
держаться за провод электроинструмента, касаться вращающихся частей или удалять стружку, опилки до полной остановки инструмента;
устанавливать рабочую часть в патрон инструмента и изымать ее из патрона, а также регулировать инструмент без отключения его от сети;
работать с приставных лестниц: для выполнения работ на высоте должны устраиваться прочные леса или подмости.
Слайд 27Вопрос № 2
2.2. Правила безопасности при ремонтных
работах на
кабельных линиях
27
Работы на КЛ должны производиться:
после выполнения организационных и технических
мероприятий, определенных в ПТБ;
по наряду (в том числе и землеройные работы) не менее чем двумя лицами, одно из которых должно иметь IV кв. группу при работах на кабельных линиях напряжением выше 1000 В и III группу – при напряжении до 1000 В;
только после отключения кабеля со всех сторон, проверки отсутствия напряжения, наложения заземления и вывешивания плакатов «Не включать – работа ни линии»:
Слайд 28Вопрос № 2
2.2. Правила безопасности при ремонтных
работах на
кабельных линиях
28
Наряд выдается на каждую линию на одного производителя работ,
на один расчет;
Ремонтные работы на КЛ считаются законченными только после доклада производителя работ об окончании работы и закрытия нарядов всех расчетов, работавших на линии.
Подача напряжения на кабельную линию после ремонта производится дежурным составом по разрешению лица, отдавшего распоряжение на ремонт линии.
Меры безопасности при работах на кабельных линиях:
Не допускается использовать для подвешивания кабелей соседние кабели, трубопроводы и т.д.
На короба, закрывающие откопанные кабели, следует вывешивать плакат безопасности «Стой! Напряжение»:
Слайд 29Вопрос № 2
Правила и меры безопасности при производстве отдельных
работ
2.1. Работа с ручным электроинструментом
29
Меры безопасности при работах на кабельных
линиях:
Перед разрезанием кабеля или вскрытием соединительной муфты необходимо проверить отсутствие напряжения с помощью специального приспособления, состоящего из изолирующей штанги и стальной иглы или режущего наконечника.
Для заземления прокалывающего приспособления используются заземлитель, погруженный в почву на глубину не менее 0,5 м, или броня кабеля.
Если в результате повреждений кабеля открыты все токоведущие жилы, отсутствие напряжения можно проверять непосредственно указателем напряжения без прокола кабеля.
Вскрывать соединительные муфты и разрезать кабель в тех случаях, когда предварительный прокол не делается, следует заземленным инструментом, надев диэлектрические перчатки, используя средства защиты лица и глаз, стоя на изолирующем основании.
Слайд 30Вопрос № 2
2.3. Правила безопасности при производстве
земляных работ
30
Земляные работы
на территории организаций, населенных пунктов, а также в охранных зонах
подземных коммуникаций (электрокабели, кабели связи, газопроводы и др.) могут быть начаты только с письменного разрешения (соответственно) :
руководства организации;
местного органа власти;
владельца этих коммуникаций.
К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения коммуникаций. Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.
При обнаружении не отмеченных на планах кабелей, трубопроводов, подземных сооружений, а также боеприпасов земляные работы следует прекратить до выяснения принадлежности обнаруженных сооружений и получения разрешения от соответствующих организаций на продолжение работ.
Слайд 31Вопрос № 2
2.3. Правила безопасности при производстве
земляных работ
31
Меры безопасности:
Не
допускается проведение землеройных работ машинами на расстоянии менее 1 м
от трассы кабеля, если эти работы не связаны с раскопкой кабеля.
Применение землеройных машин, отбойных молотков, ломов и кирок для рыхления грунта над кабелем допускается производить на глубину, при которой до кабеля остается слой грунта не менее 30 см. Остальной слой грунта должен удаляться вручную лопатами.
В зимнее время к выемке грунта лопатами можно приступать только после его отогревания. При этом приближение источника тепла к кабелям допускается не ближе чем на 15 см.
При рытье траншей в слабом или влажном грунте, когда есть угроза обвала, их стены должны быть надежно укреплены.
Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки.
В плотных связанных грунтах траншеи с вертикальными стенками рыть роторными и траншейными экскаваторами без установки креплений допускается на глубину не более 3 м. В этих случаях спуск работников в траншеи не допускается. В местах траншеи, где необходимо пребывание работников, должны быть устроены крепления или выполнены откосы.
Слайд 32Задание на самостоятельную работу
32
Закрепить изученный материал, используя рекомендованную литературу.
Законспектировать назначение
и принцип действия технических средств защиты: с.35-40[2]; с.39-53[3]
Изучить условия использования
в работе электроинструмента различных классов: с.142-152[5]
Слайд 33Назначение и классификация защитных средств.
