Плазменная наплавка и резка металла. Технологический процесс плазменной

резки металлов.

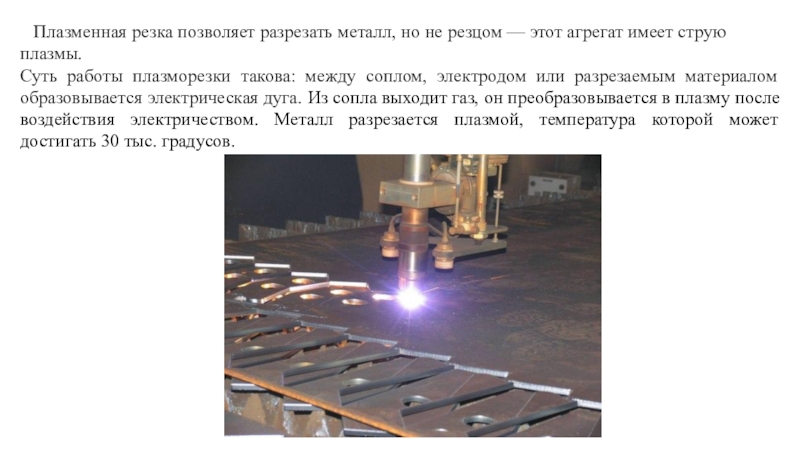

— этот агрегат имеет струю плазмы.
Суть работы плазморезки такова: между

соплом, электродом или разрезаемым материалом образовывается электрическая дуга. Из сопла выходит газ, он преобразовывается в плазму после воздействия электричеством. Металл разрезается плазмой, температура которой может достигать 30 тыс. градусов.

зависит от того, в какой среде происходит процесс:
Простой — при

разрезании используется электрический ток, воздух, иногда вместо воздуха применяют азот. При таком способе длина электрической дуги ограничивается. Если толщина листа несколько миллиметров, то параллельность поверхностей можно сравнить с лазерной резкой. Данный параметр можно соблюсти, разрезая металл, толщина которого 10 мм. Такой способ применяется при разрезании низколегированной или мягкой стали. Кислород применяют в качестве режущего элемента. Кромка после разреза остается ровной, заусенцы не образовываются. Кроме этого, в обработанной кромке металла содержится пониженное содержание азота;
С применением защитного газа — в качестве такого газа используются защитный, плазмообразующий. С применением такой резки качество разрезания металла увеличивается, так как срез защищен от воздействия окружающей среды;
С водой — вода во время разрезания металла защищает срез от влияния окружающей среды, охлаждает плазмотрон, все вредные испарения поглощаются водой.
Плазменная резка может быть разделительной, поверхностной. Чаще всего применяют разделительную резку.
Также разделяют резку по способам: дугой — при разрезании металла материал является частью электроцепи и струей — при разрезании металл не является частью электроцепи, дуга образовывается между электродами.

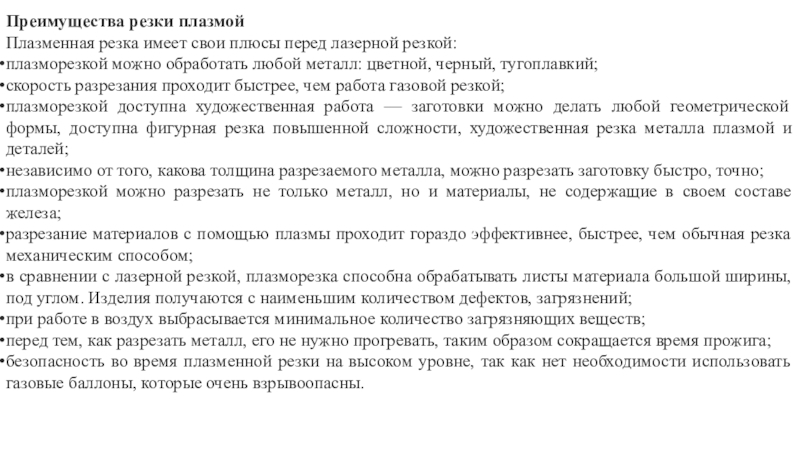

можно обработать любой металл: цветной, черный, тугоплавкий;
скорость разрезания проходит быстрее,

чем работа газовой резкой;
плазморезкой доступна художественная работа — заготовки можно делать любой геометрической формы, доступна фигурная резка повышенной сложности, художественная резка металла плазмой и деталей;
независимо от того, какова толщина разрезаемого металла, можно разрезать заготовку быстро, точно;
плазморезкой можно разрезать не только металл, но и материалы, не содержащие в своем составе железа;
разрезание материалов с помощью плазмы проходит гораздо эффективнее, быстрее, чем обычная резка механическим способом;
в сравнении с лазерной резкой, плазморезка способна обрабатывать листы материала большой ширины, под углом. Изделия получаются с наименьшим количеством дефектов, загрязнений;
при работе в воздух выбрасывается минимальное количество загрязняющих веществ;
перед тем, как разрезать металл, его не нужно прогревать, таким образом сокращается время прожига;
безопасность во время плазменной резки на высоком уровне, так как нет необходимости использовать газовые баллоны, которые очень взрывоопасны.

который можно разрезать плазмотроном, не должна быть более 10 см;
во

время работы агрегат издает большой шум, так как газ подается на высокой скорости, близкой к скорости звука;
плазмотрон необходимо правильно обслуживать;
к плазмотрону нельзя прикрепить резаки, чтобы металл обрабатывать вручную.


Принцип действия плазмотрона
Плазменная резка металла проводится своими руками, которые не имеют в этом деле большого опыта. В данном разделе рассмотрен принцип действия прибора для плазменной резки.
Если в наличии есть специальный аппарат, то с легкостью можно разрезать металл, плитку из керамики, дерево или пластик своими руками, доступна также фигурная резка.
Кроме этого, аппаратом можно производить сварку цветных, черных металлов, закаливать элементы, выполнять огневую зачистку или отжиг поверхностей, производить художественную резку.

до высокой температуры места нагрева именно плазмой. Она образуется в

сопле из пара. Сопло имеет узкий канал.
В нем образовывается электродуга. Пар проходит через канал под давлением, вместе с этим дуга охлаждается.
Пар при выходе ионизируется, затем возникает струя плазмы, имеющая высокую температуру — до 6 тысяч градусов.

щиток, у которого стекла затемненные. Видео в статье наглядно покажет,

как проводить резку.
Перед тем как приступать к работе, важно внимательно изучить схемы аппарата, осмотреть сопло, электрод, щиток на предмет закрепления.
Если они закреплены не надежно, работать плазморезкой нельзя. Также нельзя ударять аппаратом о металл с целью удаления брызг — так аппарат может повредиться.
Рекомендуется экономить материал при работе. Для этого не стоит часто зажигать плазменную дугу и обрывать ее.
Резка с помощью плазмы своими руками будет выполнена качественно, на срезе не будет окалины, заусенец, материал не деформируется, если при работе правильно рассчитать ток.
Чтобы это сделать, нужно применить действия, согласно схеме: подать высокий ток, произвести пару разрезов. По материалу будет видно, нужно снизить ток или оставить высоким.
Если для материала ток большой, то на нем будет образовываться окалина в результате его перегрева.

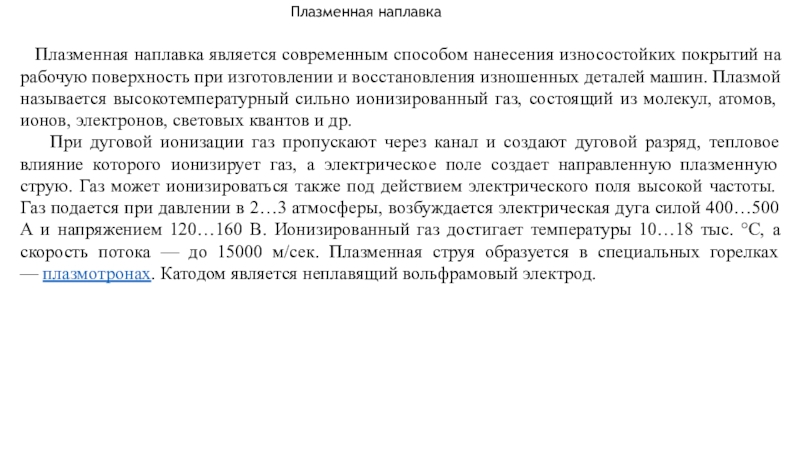

покрытий на рабочую поверхность при изготовлении и восстановления изношенных деталей

машин. Плазмой называется высокотемпературный сильно ионизированный газ, состоящий из молекул, атомов, ионов, электронов, световых квантов и др.
При дуговой ионизации газ пропускают через канал и создают дуговой разряд, тепловое влияние которого ионизирует газ, а электрическое поле создает направленную плазменную струю. Газ может ионизироваться также под действием электрического поля высокой частоты. Газ подается при давлении в 2…3 атмосферы, возбуждается электрическая дуга силой 400…500 А и напряжением 120…160 В. Ионизированный газ достигает температуры 10…18 тыс. °С, а скорость потока — до 15000 м/сек. Плазменная струя образуется в специальных горелках — плазмотронах. Катодом является неплавящий вольфрамовый электрод.

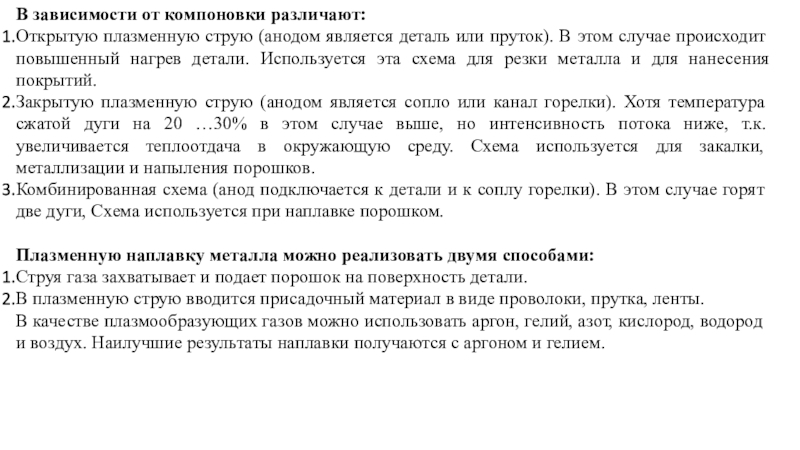

или пруток). В этом случае происходит повышенный нагрев детали. Используется

эта схема для резки металла и для нанесения покрытий.
Закрытую плазменную струю (анодом является сопло или канал горелки). Хотя температура сжатой дуги на 20 …30% в этом случае выше, но интенсивность потока ниже, т.к. увеличивается теплоотдача в окружающую среду. Схема используется для закалки, металлизации и напыления порошков.
Комбинированная схема (анод подключается к детали и к соплу горелки). В этом случае горят две дуги, Схема используется при наплавке порошком.

Плазменную наплавку металла можно реализовать двумя способами:
Струя газа захватывает и подает порошок на поверхность детали.
В плазменную струю вводится присадочный материал в виде проволоки, прутка, ленты.
В качестве плазмообразующих газов можно использовать аргон, гелий, азот, кислород, водород и воздух. Наилучшие результаты наплавки получаются с аргоном и гелием.

термического влияния.
Возможность получения толщины наплавляемого слоя от 0,1 мм до

нескольких миллиметров.
Возможность наплавления различных износостойких материалов (медь, латунь, пластмасса) на стальную деталь.
Возможность выполнения плазменной закалки поверхности детали.
Относительно высокий К. П. Д. дуги (0.2 …0.45).
Малое (по сравнению с другими видами наплавки) перемешивание наплавляемого материала с основой, что позволяет достичь необходимых характеристик покрытий.
