ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство

Электроника в управлении системами автомобиля
Тема: Перспективы развития автомобильного электрического

и электронного оборудования

Урок № 203
«Климат-контроль автомобиля»

Учебник АВТОМОБИЛИ .ТЕОРИЯ И КОНСТРУКЦИЯ АВТОМОБИЛЯ И ДВИГАТЕЛЯ В.К. ВАХЛАМОВ, М.Г. ШАТРОВ, А.А. ЮРЧЕВСКИЙ. Глава 52.

и пассажиров. Ее основное отличие от кондиционера состоит в том,

что она на постоянной основе поддерживает заданные климатические условия. Система бывает одно- и многозонной. В силу ее сложности при эксплуатации у автовладельцев может возникать ряд вопросов

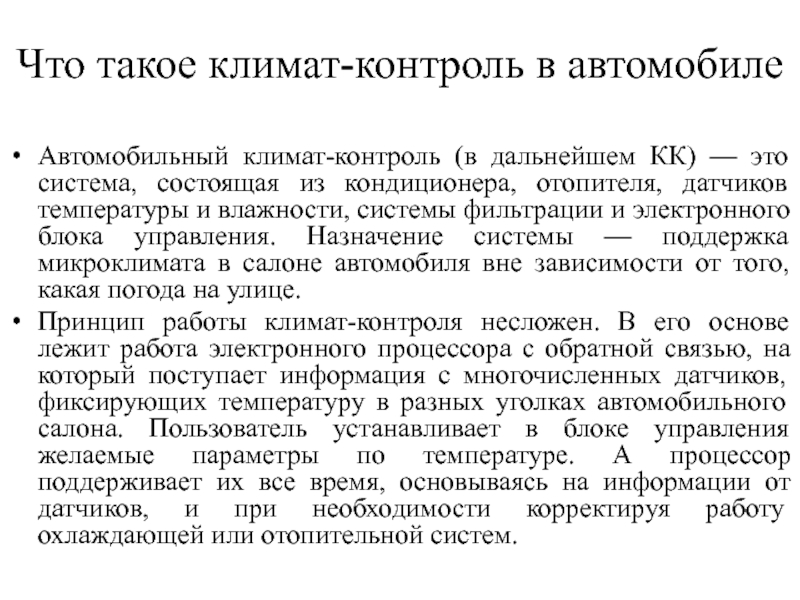

это система, состоящая из кондиционера, отопителя, датчиков температуры и влажности,

системы фильтрации и электронного блока управления. Назначение системы — поддержка микроклимата в салоне автомобиля вне зависимости от того, какая погода на улице.
Принцип работы климат-контроля несложен. В его основе лежит работа электронного процессора с обратной связью, на который поступает информация с многочисленных датчиков, фиксирующих температуру в разных уголках автомобильного салона. Пользователь устанавливает в блоке управления желаемые параметры по температуре. А процессор поддерживает их все время, основываясь на информации от датчиков, и при необходимости корректируя работу охлаждающей или отопительной систем.

— наличию отдельных рабочих зон, мощности, удобству управления, наличию дополнительных

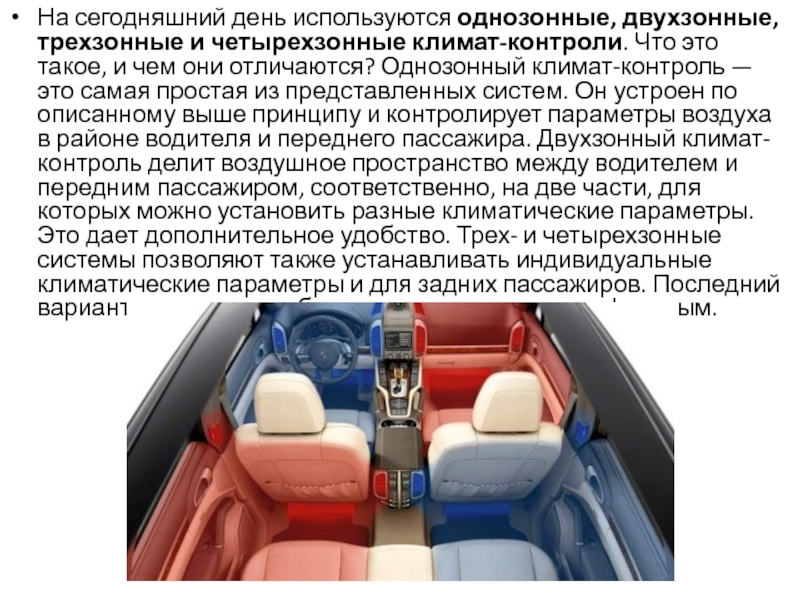

функций. Для начала расскажем об одно- и многозонных системах

это такое, и чем они отличаются? Однозонный климат-контроль — это

самая простая из представленных систем. Он устроен по описанному выше принципу и контролирует параметры воздуха в районе водителя и переднего пассажира. Двухзонный климат-контроль делит воздушное пространство между водителем и передним пассажиром, соответственно, на две части, для которых можно установить разные климатические параметры. Это дает дополнительное удобство. Трех- и четырехзонные системы позволяют также устанавливать индивидуальные климатические параметры и для задних пассажиров. Последний вариант считается наиболее совершенным и комфортным.

сегодняшний день автомобильного кондиционера. Начнем с последнего. Он выполняет две

функции — охлаждает воздух и осушает его. То есть, это устройство не имеет обратной связи. Водитель должен самостоятельно в режиме реального времени регулировать подаваемую кондиционером температуру. А это не всегда удобно. Основным же отличием климат-контроля является как раз наличие обратной связи, которая нужна для поддержания заданных пользователем параметров на постоянной основе.

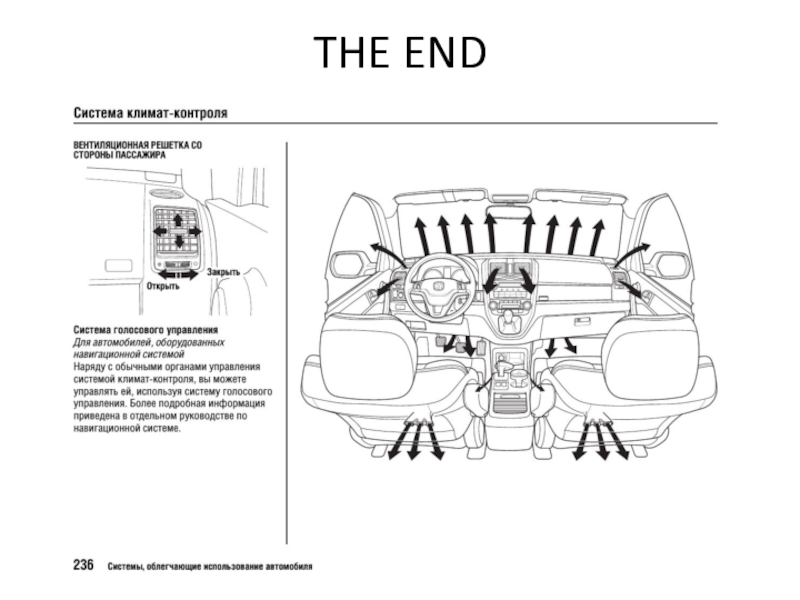

Простейший однозонный климат-контроль может работать в таких режимах автоматической подачи охлажденного или подогретого воздуха:
ноги;
голова;
голова/ноги;
ветровое стекло/ноги;
ветровое стекло (в этом случае, как правило, воздух дополнительно осушается с целью недопущения запотевания).
Многозонные системы климат-контроля имеют дополнительные, более расширенные, режимы работы по распространению воздуха в салоне.

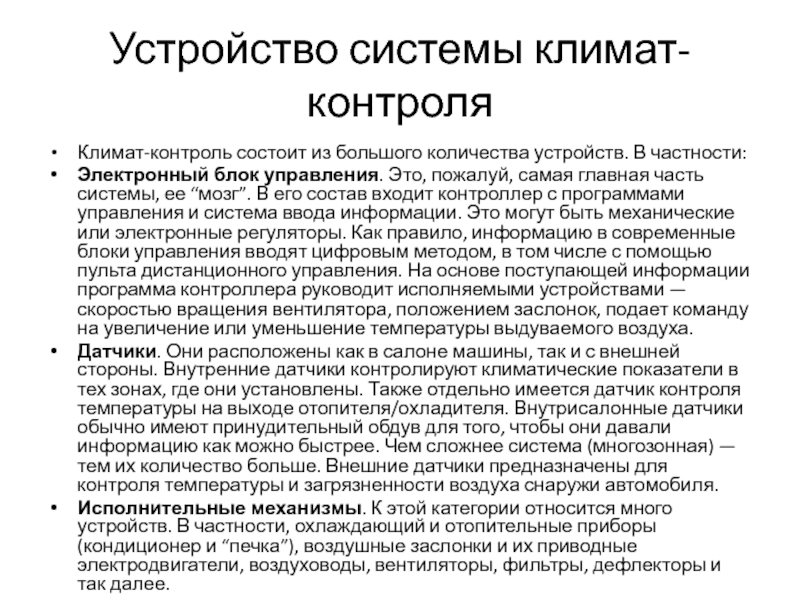

блок управления. Это, пожалуй, самая главная часть системы, ее “мозг”.

В его состав входит контроллер с программами управления и система ввода информации. Это могут быть механические или электронные регуляторы. Как правило, информацию в современные блоки управления вводят цифровым методом, в том числе с помощью пульта дистанционного управления. На основе поступающей информации программа контроллера руководит исполняемыми устройствами — скоростью вращения вентилятора, положением заслонок, подает команду на увеличение или уменьшение температуры выдуваемого воздуха.
Датчики. Они расположены как в салоне машины, так и с внешней стороны. Внутренние датчики контролируют климатические показатели в тех зонах, где они установлены. Также отдельно имеется датчик контроля температуры на выходе отопителя/охладителя. Внутрисалонные датчики обычно имеют принудительный обдув для того, чтобы они давали информацию как можно быстрее. Чем сложнее система (многозонная) — тем их количество больше. Внешние датчики предназначены для контроля температуры и загрязненности воздуха снаружи автомобиля.
Исполнительные механизмы. К этой категории относится много устройств. В частности, охлаждающий и отопительные приборы (кондиционер и “печка”), воздушные заслонки и их приводные электродвигатели, воздуховоды, вентиляторы, фильтры, дефлекторы и так далее.

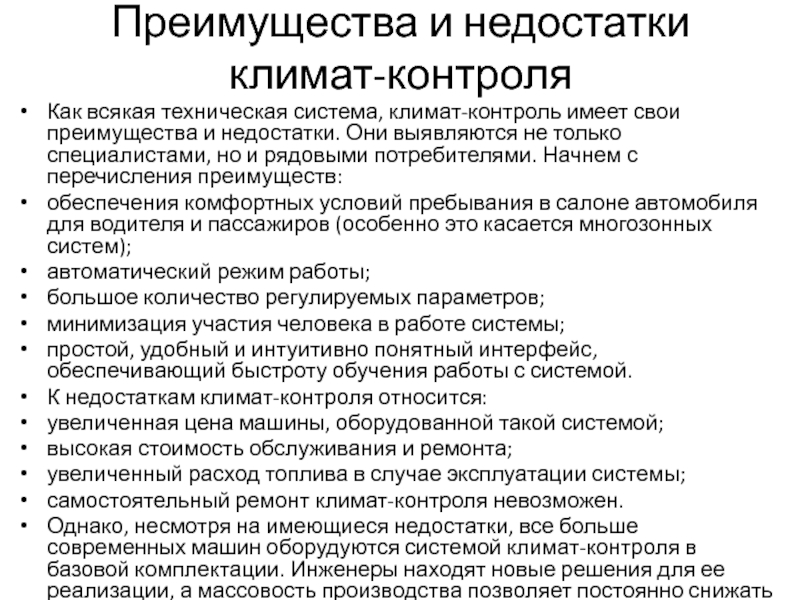

преимущества и недостатки. Они выявляются не только специалистами, но и

рядовыми потребителями. Начнем с перечисления преимуществ:
обеспечения комфортных условий пребывания в салоне автомобиля для водителя и пассажиров (особенно это касается многозонных систем);
автоматический режим работы;
большое количество регулируемых параметров;
минимизация участия человека в работе системы;
простой, удобный и интуитивно понятный интерфейс, обеспечивающий быстроту обучения работы с системой.
К недостаткам климат-контроля относится:
увеличенная цена машины, оборудованной такой системой;
высокая стоимость обслуживания и ремонта;
увеличенный расход топлива в случае эксплуатации системы;
самостоятельный ремонт климат-контроля невозможен.
Однако, несмотря на имеющиеся недостатки, все больше современных машин оборудуются системой климат-контроля в базовой комплектации. Инженеры находят новые решения для ее реализации, а массовость производства позволяет постоянно снижать цену.

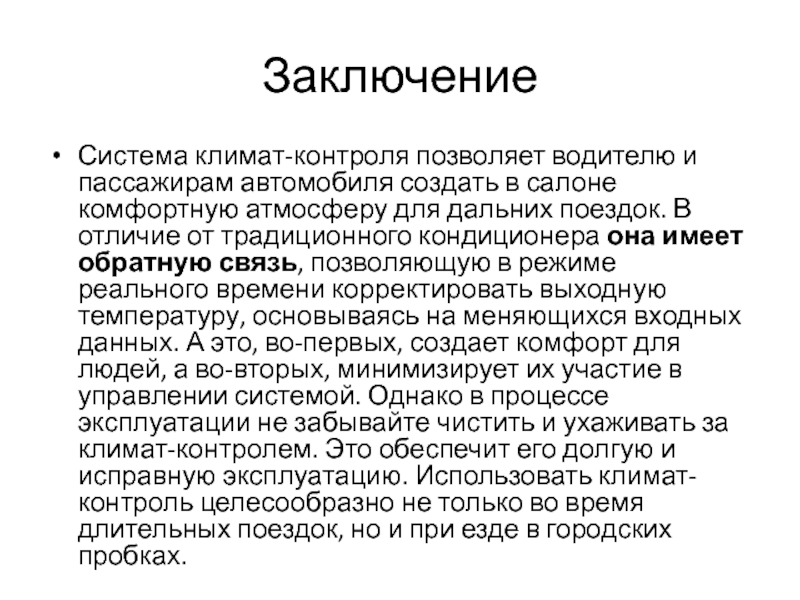

комфортную атмосферу для дальних поездок. В отличие от традиционного кондиционера она

имеет обратную связь, позволяющую в режиме реального времени корректировать выходную температуру, основываясь на меняющихся входных данных. А это, во-первых, создает комфорт для людей, а во-вторых, минимизирует их участие в управлении системой. Однако в процессе эксплуатации не забывайте чистить и ухаживать за климат-контролем. Это обеспечит его долгую и исправную эксплуатацию. Использовать климат-контроль целесообразно не только во время длительных поездок, но и при езде в городских пробках.
