Полупроводниковые преобразователи частоты
Содержание
- 1. Полупроводниковые преобразователи частоты
- 2. Слайд 2
- 3. Электрические схемы автономных инверторов:а – одновентильная; б
- 4. Схемы инверторов и временные диаграммы:а, б –
- 5. Принципиальная электрическая схема (а), временные диаграммы (б-е), нагрузочная характеристика (ж) параллельного инвертора тока
- 6. Электрическая схема замещения (а), временные диаграммы (б) и векторная диаграмма (в) параллельного инвертора тока
- 7. Напряжение на нагрузке Uн можно представить как.
- 8. Характеристики параллельного инвертора тока при активной нагрузке:1
- 9. Электрическая схема (а), временные диаграммы (б-г),схема замещения (д) последовательно-параллельного инвертора тока
- 10. Векторные диаграммы инвертора для емкостной (а) и индуктивной (б) расстройки контура
- 11. или
- 12. Характеристики последовательно-параллельного инвертора токапри активной нагрузке (Спос = 5Спар)
- 13. Резонансные инверторы
- 14. Принципиальные электрические схемы последовательных резонансных инверторов: а
- 15. Электрическая схема для расчета переходного процесса в последовательном резонансном инверторе
- 16. Временные диаграммы симметричного последовательного резонансного инвертора без
- 17. Характеристики симметричного последовательного резонансного инвертора без диодов встречного тока )
- 18. Схема несимметричного инвертора с закрытым входом (а) и временные диаграммы (б-е) его работы
- 19. Временные диаграммыпараллельного резонансного инвертора
- 20. Принципиальная электрическая схема последовательного резонансного инверторас диодами встречного тока
- 21. Временные диаграммы работыпоследовательного резонансного инверторас диодами встречного тока
- 22. Принципиальная электрическая схема резонансного инвертора с удвоением частоты
- 23. Временные диаграммы резонансного инвертора с удвоением частоты
- 24. Транзисторные преобразователи частоты
- 25. Слайд 25
- 26. Принципиальная электрическая схема транзисторногопараллельного инвертора тока
- 27. Временные диаграммы работы инвертора приемкостном (а, б) и индуктивном (в, г) рассогласовании контура
- 28. Векторная диаграмма токов и напряжений для транзисторного параллельного инвертора тока
- 29. Рабочие области частоты и мощности генераторов1 –
- 30. Слайд 30
- 31. Полупроводниковые преобразователи частоты серии ППЧ(изготовитель: научно-производственное предприятие "Курай". Башкортостан, г. Уфа)
- 32. Скачать презентанцию
Электрические схемы автономных инверторов:а – одновентильная; б – полумостовая с нулевым выводом нагрузки; в – полумостовая с нулевым выводом источника питания; г – однофазная мостовая; д – трехфазная мостовая;
Слайды и текст этой презентации
Слайд 1В.М. Яров В.П. Терехов А.Н. Ильгачев
ПОЛУПРОВОДНИКОВЫЕ ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ
ДЛЯ УСТАНОВОК
ИНДУКЦИОННОГО НАГРЕВА
Слайд 3
Электрические схемы автономных инверторов:
а – одновентильная; б – полумостовая с
нулевым выводом нагрузки;
в – полумостовая с нулевым
выводом источника питания; г – однофазная мостовая;д – трехфазная мостовая; е – трехфазная с нулевым выводом
Слайд 4
Схемы инверторов и временные диаграммы:
а, б – параллельного инвертора тока
;
в, г – последовательного инвертора напряжения;
д, е – последовательного
резонансного инвертора
Слайд 5
Принципиальная электрическая схема (а), временные диаграммы (б-е),
нагрузочная характеристика (ж)
параллельного инвертора тока
Слайд 6
Электрическая схема замещения (а), временные диаграммы (б)
и векторная диаграмма
(в) параллельного инвертора тока
Слайд 9
Электрическая схема (а), временные диаграммы (б-г),
схема замещения (д) последовательно-параллельного инвертора
тока
Слайд 12Характеристики последовательно-параллельного инвертора тока
при активной нагрузке (Спос = 5Спар)
Слайд 14
Принципиальные электрические схемы последовательных резонансных инверторов:
а – мостовая с
дополнительными индуктивностями Ld1 – Ld4; б – мостовая; в –
нулевая;г и д – полумостовые (емкостного типа); е – однополупериодная
Слайд 15
Электрическая схема для расчета переходного процесса
в последовательном резонансном инверторе
Слайд 16

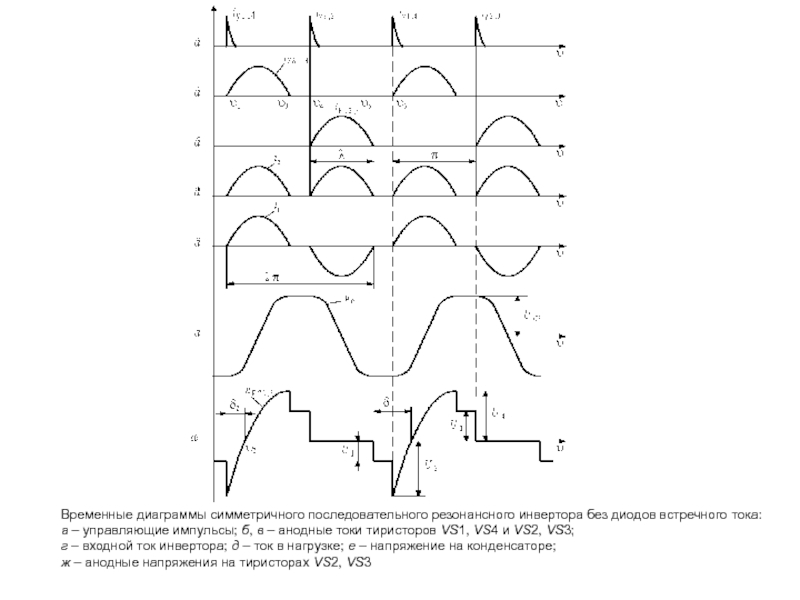

Временные диаграммы симметричного последовательного резонансного инвертора без диодов встречного тока:
а
– управляющие импульсы; б, в – анодные токи тиристоров VS1,
VS4 и VS2, VS3;г – входной ток инвертора; д – ток в нагрузке; е – напряжение на конденсаторе;
ж – анодные напряжения на тиристорах VS2, VS3
Слайд 17Характеристики симметричного последовательного резонансного инвертора без диодов встречного тока
)
Слайд 18
Схема несимметричного инвертора с закрытым входом (а) и временные диаграммы
(б-е) его работы
Слайд 20

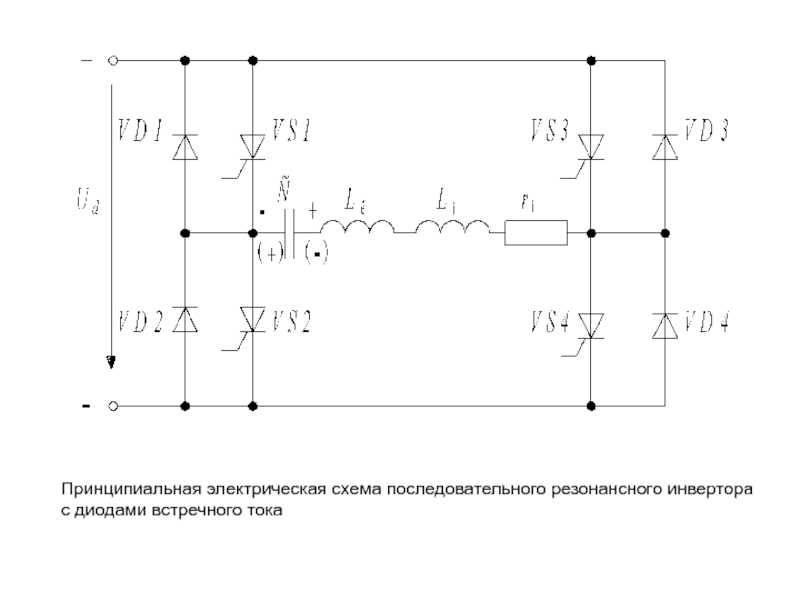

Принципиальная электрическая схема последовательного резонансного инвертора
с диодами встречного тока

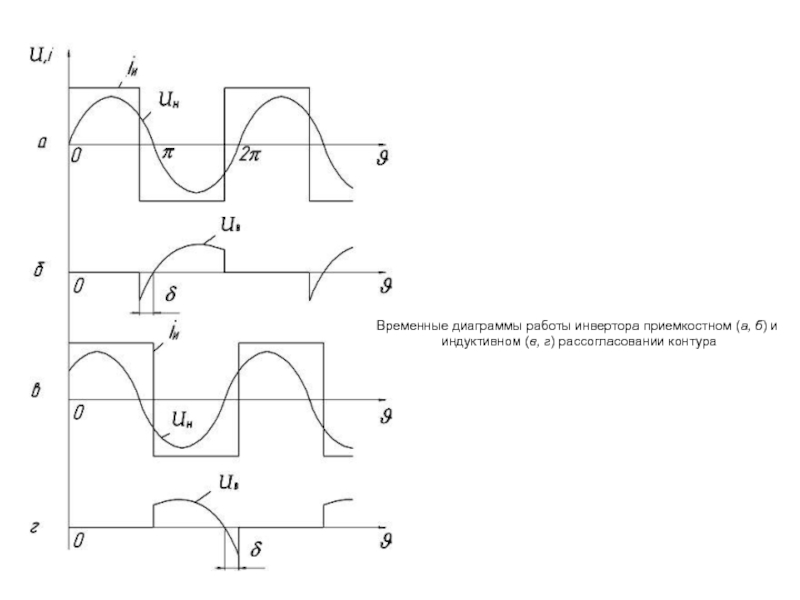

Слайд 27Временные диаграммы работы инвертора приемкостном (а, б) и
индуктивном (в,
г) рассогласовании контура
Слайд 29Рабочие области частоты и мощности генераторов
1 – тиристорные преобразователи частоты;
2
– транзисторные генераторы на базе биполярных (IGBT) транзисторов с изолированным
затвором;3 – транзисторные генераторы на базе полевых (MOSFET) транзисторов с изолированным затвором;
4 – ламповые генераторы
Слайд 31Полупроводниковые преобразователи частоты серии ППЧ
(изготовитель: научно-производственное предприятие "Курай". Башкортостан, г.
Уфа)
