Слайд 1ЛЕКЦИЯ 1, 2
Понятие ПЗС.
Физико-химические процессы в призабойной зоне пластов

ЛЕКЦИЯ 1, 2Понятие ПЗС. Физико-химические процессы в призабойной зоне пластов

Слайд 2Состояние ПЗС определяет
эксплуатационные качества скважины и контролируется от вскрытия продуктивной

толщи бурением до ликвидации скважины
уровень г/д связи между пластом и

столом скважины, надёжность и долговечность которого обеспечивает конструкция забоя и сформированная ПЗП, является основным показателем эксплуатационных качеств скважины
Состояние ПЗС определяетэксплуатационные качества скважины и контролируется от вскрытия продуктивной толщи бурением до ликвидации скважиныуровень г/д связи

Слайд 3Призабойная зона скважины (ПЗС)
Ствол скважины в продуктивной части разреза
участки коллектора,

граничащие со стволом скважины
продуктивный коллектор
призабойная часть ствола скважины

ПЧСС
призабойная зона пласта ПЗП
Призабойная зона скважины (ПЗС)Ствол скважины в продуктивной части разрезаучастки коллектора, граничащие со стволом скважины продуктивный коллектор призабойная

Слайд 4состав и свойства коллектора в приствольной зоне определяются
Литологическим составом

пород (прочностные и деформационные свойства, поверхн. активность пород, тип смачиваемости

и предрасположенность к набуханию, разрыхлению или растворению при ф-х взаимодействии с фильтратами растворов, заполняющих скважину)-устойчивые и неустойчивые коллекторы
Составом пластовых флюидов, насыщающих коллектор, их фазовыми состояниями и ф-х свойствами, определяющими характер вытеснения
Поверхностной активностью системы (угол смачивания, поверхностное натяжение на границе сред), которая определяет характер и интенсивность капиллярных и ф-х процессов в коллекторе
Фазовыми проницаемостями и подвижностью пластовых флюидов, которые определяют характер фильтрации в коллекторе
Емкостными характеристиками пород пласта (открытая пористость, распределение насыщенности фаз, остаточная водонасыщенность, раскрытость трещин и поровых каналов, распределение их по размерам, структура коллектора и соотношение подвижной и неподвижной фаз), которые определяют характер НГВ-насыщенности коллектора
Зоной проникновения Глубина и интенсивность проникновения фильтратов в ПЗП зависит от величины и направления grad Δр,ΔТ (термодинамического) и (суммарный капиллярный, диффузионный, электрический, химический и др.) градиентов давлений. В случае совпадения направлений действия grad Δр,ΔТ и зона проникновения в ПЗП максимальна по глубине и фильтратонасыщенности
состав и свойства коллектора в приствольной зоне определяются  Литологическим составом пород (прочностные и деформационные свойства, поверхн.

Слайд 5прочностные и деформационные свойства пород
Устойчивый - коллектор, который при рабочих

депрессиях в процессе освоения и эксплуатации скважины сохраняет структуру, не

разрушается под действием горного давления и не размывается фильтрационными потоками
Неустойчивый - слабосцементированный коллектор, твёрдая фаза которого выносится пластовыми флюидами из пласта в скважину
На основании ГС пород коллектора определяются коэффициент однородности фракционного состава и средний размер фракций (мелкозернистые 0,10-0,25 мм, средне-зернистые - 0,25-0,50 мм и крупнозернистые -0,5-1 мм.)

прочностные и деформационные свойства породУстойчивый - коллектор, который при рабочих депрессиях в процессе освоения и эксплуатации скважины

Слайд 6Смачиваемость пород
На гидрофильных участках поверхности водная фаза образует плёнки. Нефть,

как несмачивающая фаза, занимает центры наиболее крупных пор, а также

расширения поровых каналов
На гидрофобных участках поверхности У/В образуют сорбционные слои, и смачивание их водной фазой затруднено
Смачиваемость породНа гидрофильных участках поверхности водная фаза образует плёнки. Нефть, как несмачивающая фаза, занимает центры наиболее крупных

Слайд 7порода состоит из минералов с различными поверхностными свойствами
одни участки коллектора

являются гидрофильными, а другие гидрофобными
часто крупные поры покрыты плёнкой

нефти, а мелкие поры насыщены водой и являются гидрофильными
определяющим является превалирующий тип смачиваемости для коллектора в целом, а при отсутствии явного преимущества смачиваемость коллектора относят к промежуточному типу
структура порового пространства, в основном, оказывает влияние на фазовую проницаемость смачивающей фазы и, в меньшей степени, несмачиваемой фазы

порода состоит из минералов с различными поверхностными свойствамиодни участки коллектора являются гидрофильными, а другие гидрофобными часто крупные

Слайд 8Высокопроницаемый коллектор
пласт, пористая kп или трещинная kт проницаемость которого

имеет значение соответственно более 0,1 мкм2 или более 0,01 мкм2.

При значениях kп и kт меньше указанных величин коллектор считается малопроницаемым
Высокопроницаемый коллектор пласт, пористая kп или трещинная kт проницаемость которого имеет значение соответственно более 0,1 мкм2 или

Слайд 9Пластовые давления
высокие

grad р пл > 0,01 МПа/м
нормальные

grad р пл = 0,01 МПа/м
низкие grad p пл < 0,01 МПа/м
аномально низкие grad р пл < 0,008 МПа/м
аномально высокие grad р пл > 0,011 МПа/м

Пластовые давления высокие            grad р пл

Слайд 10Начальные этапы формирования зоны проникновения в ПЗП
вскрытие пластов бурением
крепление

и цементирование
вторичное вскрытие
обработка пласта и вызов притока

Начальные этапы формирования зоны проникновения в ПЗП вскрытие пластов бурениемкрепление и цементирование вторичное вскрытиеобработка пласта и вызов

Слайд 11объём подвижной фазы в ПЗП
перемещается в зависимости

от направления действия перепада давления и определяется:
коллекторскими свойствами и структурой

пласта;
величиной и характером приложения репрессии или депрессии;
составом и свойствами пластовых и вносимых в породу флюидов;
соотношением вязкости пластовых флюидов и внесённого фильтрата;
величиной, направлением и продолжительностью действия результирующих сил процессов, происходящих в зоне проникновения

объём подвижной фазы в ПЗП   перемещается в зависимости от направления действия перепада давления и определяется:коллекторскими

Слайд 12При поступлении фильтрата бурового раствора в ПЗП (при вскрытии бурением)

и последующем вытеснении пластовым флюидом (при вызове притока) происходит перераспределение

ВНГ-насыщенности и соотношения подвижной и неподвижных фаз (при реализуемых в пластовых условиях grad Δр )
При поступлении фильтрата бурового раствора в ПЗП (при вскрытии бурением) и последующем вытеснении пластовым флюидом (при вызове

Слайд 13невытесняемые флюиды (остаточная фаза) в ПЗП
прочносвязанные слои и плёнки;
защемлённые

флюиды в тупиковых каналах и порах;
флюиды, которые при действующих перепадах

давления удерживаются поверхностными и ф-х силами («рыхлосвязанная» вода в диффузионных (гидратных) слоях и сорбционные слои У/В, малоподвижные неорганические образования и асфальтеносмолистые отложения)
По данным Мархасина И.Г толщина «невытесняемых» плёнок в коллекторе при градиенте 0,5 МПа/м может достигать 1 мкм, а при более низких градиентах до 2-3 мкм
невытесняемые флюиды (остаточная фаза) в ПЗП прочносвязанные слои и плёнки;защемлённые флюиды в тупиковых каналах и порах;флюиды, которые

Слайд 14Остаточная фаза зависит от:
прочности плёнок (гидратных и сорбционных)
удельной

поверхности
размеров и конфигурации каналов и пор, их количества и распределения

по размерам
поверхностных свойств и литологического состава пород

Остаточная фаза зависит от: прочности плёнок (гидратных и сорбционных) удельной поверхностиразмеров и конфигурации каналов и пор, их

Слайд 15В низкопроницаемых коллекторах
объём остаточной фазы, в том числе «рыхлосвязанных»

флюидов, больше из-за более значимого участия ф-х процессов в формировании

зоны проникновения в ПЗП
существенно больше влияние концевого капиллярного эффекта на распределение насыщающих фаз (повышенная насыщенность смачивающей жидкостью в породе, граничащей со стволом скважины)
Наличие капиллярно-удерживаемой воды в приствольной зоне низкопроницаемого пласта может до 2 раз уменьшить дебит нефти при одной и той же депрессии на пласт (Кудрявцев Г.В.)
В низкопроницаемых коллекторах объём остаточной фазы, в том числе «рыхлосвязанных» флюидов, больше из-за более значимого участия ф-х

Слайд 16Соотношение термодинамического и ф/х градиентов ϕ
характеризует процессы насыщения

ПЗП фильтратами
ϕ>1 зона проникновения определяется процессами гидравлической фильтрации и роль

ф-х процессов незначительна
ϕ«1 превалируют ф-х процессы в ПЗП и, управляя ими, можно изменить глубину зоны проникновения фильтратов в ПЗП

Соотношение термодинамического и ф/х градиентов ϕ  характеризует процессы насыщения ПЗП фильтратамиϕ>1 зона проникновения определяется процессами гидравлической

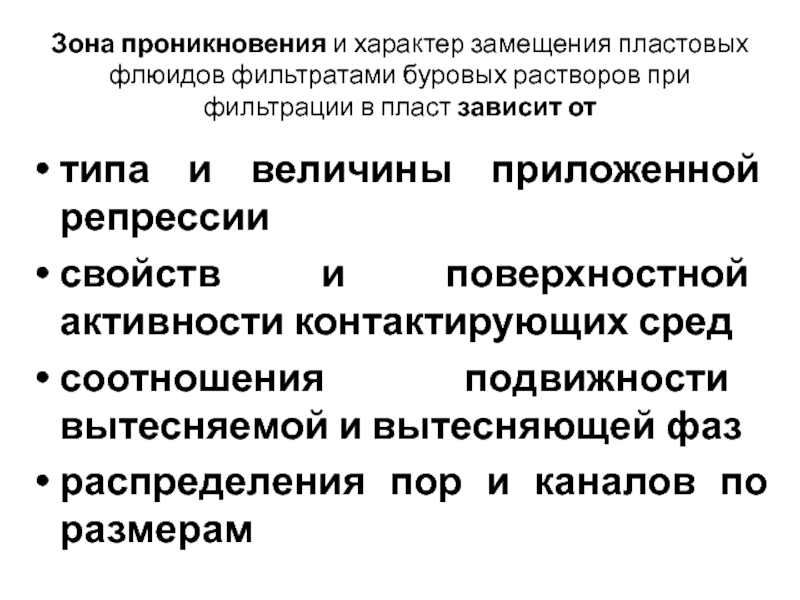

Слайд 17Зона проникновения и характер замещения пластовых флюидов фильтратами буровых растворов

при фильтрации в пласт зависит от
типа и величины приложенной

репрессии
свойств и поверхностной активности контактирующих сред
соотношения подвижности вытесняемой и вытесняющей фаз
распределения пор и каналов по размерам
Зона проникновения и характер замещения пластовых флюидов фильтратами буровых растворов при фильтрации в пласт зависит от типа

Слайд 18Влияние фильтрата бурового раствора проявляется
в изменении объёма

и прочности гидратных слоев в поровом пространстве и зависит от:

типа и концентрации ионов в растворе
характера насыщенности
структуры порового пространства

Влияние фильтрата бурового раствора проявляется  в изменении объёма и прочности гидратных слоев в поровом пространстве и

Слайд 19Вещественный состав и структура порового пространства оказывает влияние на
прочностные

и деформационные свойства
характер ф-х процессов, происходящих в пластовых условиях

(капиллярные явления)
В ряде случаев начальные скорости фильтрации и скорости капиллярной пропитки соизмеримы, а для газонасыщенных низкопроницаемых сред скорость капиллярной пропитки может в 2-3 раза превышать скорость фильтрации под действием перепада давления
капиллярная пропитка может существенно видоизменить распространение зоны проникновения фильтрата, увеличивая её при прямоточной пропитке и сокращая её при противоточной пропитке
Вещественный состав и структура порового пространства оказывает влияние на прочностные и деформационные свойства характер ф-х процессов, происходящих

Слайд 20Призабойная часть ствола скважины (ПЧСС)
совокупность данных об элементах крепи ствола

скважины против продуктивной толщи
Конструкция ПЧСС должна обеспечивать:
разобщение

напорных горизонтов
проведение технологических операций и РИР
сохранение длительное время устойчивости ствола при низком уровне фильтрационных сопротивлений
Призабойная часть ствола скважины (ПЧСС)совокупность данных об элементах крепи ствола скважины против продуктивной толщи  Конструкция ПЧСС

Слайд 21Конструкции ПЧСС характеризуются
А)Степенью перекрытия продуктивной толщи зацементированной ЭК (открытый и

перфорированный забой)
Б)Составом забойного оборудования (оснастка низа ЭК, обратные клапаны, пакеры,

разъединители, отсекатели потока, посадочные устройства и т.п.)
В)Несущей и фильтрующей способностью материала, заполняющего заколонное пространство в ПЗС (цементный камень высокой прочности и низкой проницаемости; проницаемая структура при твердении тампонажных или полимерных композиций; проницаемая намываемая набивка тонкодисперсного (стеклянные шарики) или грубодисперсного материала (гравий)
Конструкции ПЧСС характеризуютсяА)Степенью перекрытия продуктивной толщи зацементированной ЭК (открытый и перфорированный забой)Б)Составом забойного оборудования (оснастка низа ЭК,

Слайд 22ПЗС - особая часть пласта
ее свойства существенно отличаются от свойств

остальной части
именно в этой части происходит потеря основной доли

энергии, затрачиваемой на движение нефти в пласте
ПЗС - особая часть пласта ее свойства существенно отличаются от свойств остальной части именно в этой части

Слайд 23на дебит скважин сильное влияние оказывает
снижение проницаемости ПЗС по

сравнению с проницаемостью невозмущенной (естественной) породы
снижение дебита скважин тем

больше, чем больше степень снижения проницаемости ПЗС


на дебит скважин сильное влияние оказывает снижение проницаемости ПЗС по сравнению с проницаемостью невозмущенной (естественной) породы снижение

Слайд 24При вскрытии пласта и на всех стадиях РМ необходимо сохранять

или восстанавливать естественную проницаемость ПЗС
От качества вскрытия продуктивных пластов зависит

последующая нормальная эксплуатация скважин
При вскрытии пласта и на всех стадиях РМ необходимо сохранять или восстанавливать естественную проницаемость ПЗСОт качества вскрытия

Слайд 25Вскрытие многих пластов бурением проводится
промывкой глинистым раствором ρгл.р.=1300

кг/м3 (репрессии достигают 15 Мпа - проникновение фильтрата и твердой

фазы бурового раствора)
Глубина проникновения
фильтрата глинистого раствора превышает длину перфорационных каналов, образованных с применением кумулятивных перфораторов (6,5-13,5 м)
глинистых частиц в пористую среду через перфорационные каналы - 10-15 мм
Вскрытие многих пластов бурением проводится  промывкой глинистым раствором ρгл.р.=1300 кг/м3 (репрессии достигают 15 Мпа - проникновение

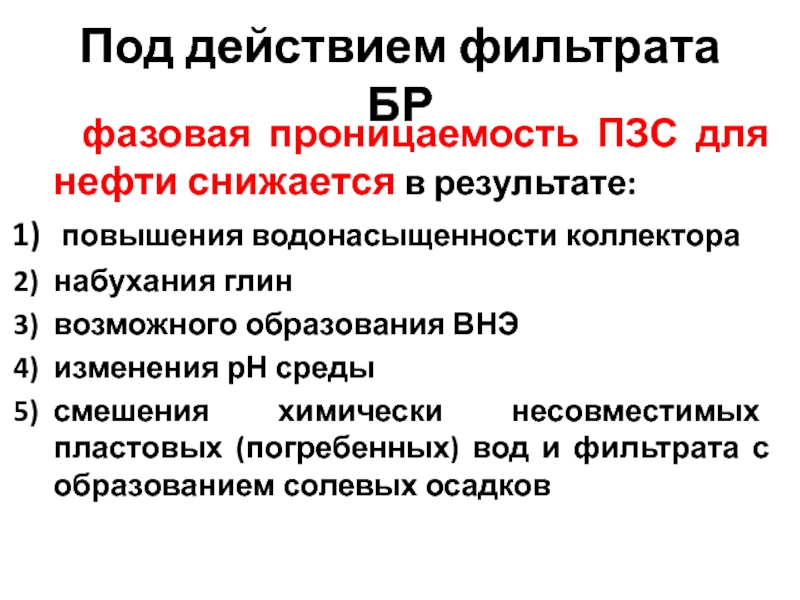

Слайд 26Под действием фильтрата БР
фазовая проницаемость ПЗС для

нефти снижается в результате:
повышения водонасыщенности коллектора
набухания глин
возможного образования ВНЭ
изменения

рН среды
смешения химически несовместимых пластовых (погребенных) вод и фильтрата с образованием солевых осадков
Под действием фильтрата БР   фазовая проницаемость ПЗС для нефти снижается в результате: повышения водонасыщенности коллекторанабухания

Слайд 27Причины изменения свойств ПЗП
процессы,

вызываемые
Бурением скважин
Креплением скважин
Освоением и ремонтом скважин

в результате происходит
загрязнение от проникновения соответствующих жидкостей
ф-х и механические нарушения
Причины изменения свойств ПЗП     процессы, вызываемые Бурением скважинКреплением скважинОсвоением и ремонтом скважин

Слайд 28Факторы, определяющие коэффициент проницаемости ПЗС
1.Кольматация —загрязнение ПЗС механическими частицами,

содержащимися в жидкостях с возможным последующим их набуханием
2.Проникновение в ПЗС

фильтратов различных растворов и жидкостей, используемых в период первичного, вторичного вскрытия, вызова притока и освоения
3.Термодинамическая неустойчивость забойных условий со стороны скважины и ПЗ
4.Оплавляемость поверхностей перфорационных каналов в процессе перфорации

Факторы, определяющие коэффициент проницаемости ПЗС 1.Кольматация —загрязнение ПЗС механическими частицами, содержащимися в жидкостях с возможным последующим их

Слайд 29Насыщение ПЗС при первичном вскрытии
1 — глинистая корка;

2 — фильтрат БР

Насыщение ПЗС при первичном вскрытии  1 — глинистая корка; 2 — фильтрат БР

Слайд 30Насыщение ПЗС при цементировании ОК
2 — фильтрат БР; 3 —

обсадная колонна; 4 —цементное кольцо; 5 — фильтрат цементного раствора;


Насыщение ПЗС при цементировании ОК2 — фильтрат БР; 3 — обсадная колонна; 4 —цементное кольцо; 5 —

Слайд 31Насыщение ПЗС при вторичном вскрытии
2 — фильтрат БР; 3 —

ОК; 4 —цементное кольцо; 5 — фильтрат ЦР; 6 —

перфорационное отверстие; 7 — ЖГ
Насыщение ПЗС при вторичном вскрытии2 — фильтрат БР; 3 — ОК; 4 —цементное кольцо; 5 — фильтрат

Слайд 32Насыщение ПЗС при освоении скважины
2 — фильтрат БР; 3 —

ОК; 4 —цементное кольцо; 5 — фильтрат ЦР; 6 —

перфорационное отверстие; 7 — ЖГ; 8 – жидкость освоения

Насыщение ПЗС при освоении скважины2 — фильтрат БР; 3 — ОК; 4 —цементное кольцо; 5 — фильтрат

Слайд 33объем фильтрата или жидкостей, поступающих в ПЗС
является функцией времени, поэтому

эффективность вызова притока, освоения и эксплуатации скважины зависит от того,

сколько времени прошло с момента первичного вскрытия до момента вызова притока
необходимо организовать процесс строительства скважины так, чтобы это время было минимально возможным
объем фильтрата или жидкостей, поступающих в ПЗСявляется функцией времени, поэтому эффективность вызова притока, освоения и эксплуатации скважины

Слайд 34Чем дольше скважина ожидает спуска и цементирования ОК, перфорации и

вызова притока, тем вероятнее и значительнее загрязнение призабойной зоны и

тем дольше и малоуспешнее будет процесс вызова притока и освоения

Чем дольше скважина ожидает спуска и цементирования ОК, перфорации и вызова притока, тем вероятнее и значительнее загрязнение

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
