2. Свойства древесины и пластмасс как конструкционных материалов
«Зависимость прочности и
деформативности древесины и конструкционных пластмасс от влажности ,температуры ,плотности, направления
волокон .»

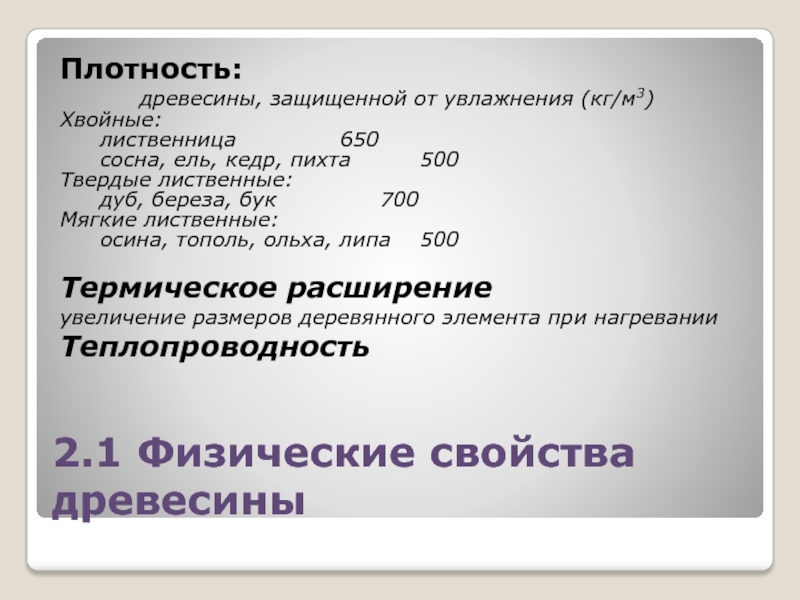

Слайд 22.1 Физические свойства древесины
Плотность:
древесины, защищенной от увлажнения (кг/м3)
Хвойные:
лиственница 650
сосна, ель,
кедр, пихта 500
Твердые лиственные:
дуб, береза, бук 700
Мягкие лиственные:
осина, тополь, ольха, липа 500
Термическое
расширение
увеличение размеров деревянного элемента при нагревании
Теплопроводность
Слайд 4Химическая стойкость:
В зависимости от вида химической агрессии древесину можно использовать
без дополнительной защиты или защищая её покраской или поверхностной пропиткой.
Древесина
по-разному реагирует на действие химических веществ.
Плавиковая, фосфорная и соляная (низкой концентрации) кислоты не разрушают древесину при обычных температурных режимах эксплуатации.
Серная кислота при концентрации более 5 % и особенно азотная кислота разрушают древесину и при обычных температурах.
Большинство органических кислот (уксусная, муравьиная, лимонная и др.) ослабляют древесину только в горячих растворах.
Газовые среды, например серный или сернистый ангидрид, вредно действуют на древесину при наличии увлажнения и повышенной температуры.
Слайд 52.2 Механические свойства древесины
2.2.1 Анизотропия древесины
Является следствием особенностей строения древесины,
представляющей собой совокупность волокон, расположенных в основном лишь в одном
направлении.
Второй, не менее важной причиной анизотропии является ярко выраженная слоистость по годовым слоям.
Прочность и деформативность зависят от направления действия усилий и деформаций по отношению к волокнам.
Теплопроводность и линейное тепловое расширение, электропроводность, влагопроводность и изменение размеров при увлажнении-высыхании древесины также различны по трем направлениям структурной симметрии
Слайд 62.2.2 Прочность
характеризует способность материала сопротивляться воздействию механических нагрузок, сохраняя целостность.
Нормативное
сопротивление Rн - по результатам испытаний стандартных образцов на кратковременную
нагрузку
сосна вдоль волокон: при растяжении – 100 МПа,
при изгибе – 80 МПа,
при сжатии – 44 МПа
Расчетное сопротивление R - максимальное напряжение, которое может выдержать материал, при эксплуатации в конструкции, не разрушаясь при учете всех неблагоприятных факторов, снижающих его прочность
сосна вдоль волокон: при растяжении – 10 МПа,
при изгибе – 15 МПа,
при сжатии – 15 МПа

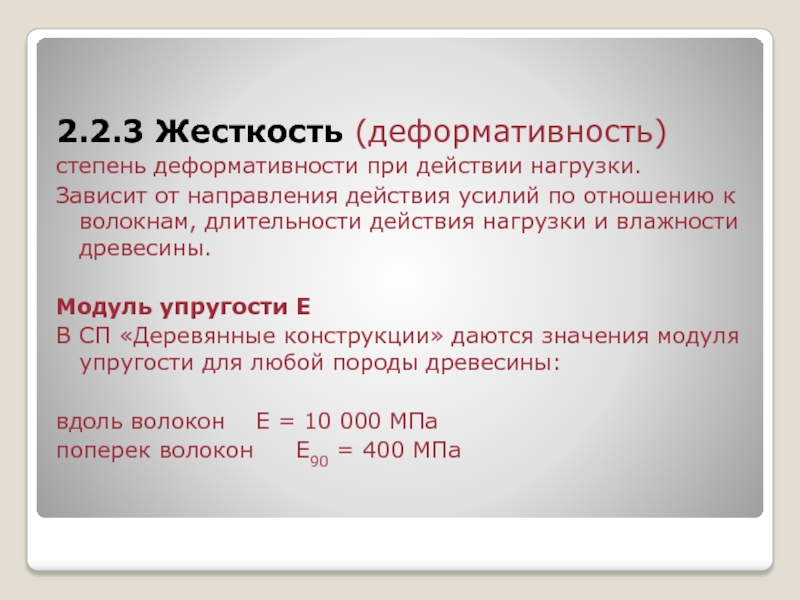

Слайд 72.2.3 Жесткость (деформативность)
степень деформативности при действии нагрузки.
Зависит от направления действия
усилий по отношению к волокнам, длительности действия нагрузки и влажности
древесины.
Модуль упругости Е
В СП «Деревянные конструкции» даются значения модуля упругости для любой породы древесины:
вдоль волокон Е = 10 000 МПа
поперек волокон Е90 = 400 МПа
Слайд 82.2.4. Влияние длительности действия нагрузки
При неограниченно длительном нагружении прочность древесины
характеризуется пределом длительного сопротивления, который составляет ~50 % предела прочности
при стандартном нагружении.
Наибольшую прочность, в 1,5…2 раза превышающую кратковременную, древесина показывает при кратчайших ударных и взрывных нагрузках.
Это обстоятельство учитывается введением коэффициентов к расчетному сопротивлению (R) и модулю упругости (Е):
mд < 1 – когда длительно действующие нагрузки составляют более 80 % суммарных.
mн > 1 – при учете кратковременных воздействий.
Слайд 9Другая характерная особенность древесины – свойство ползучести (увеличение деформаций с
течением времени) под действием неизменной нагрузки.
При уровне напряжений
дл рост деформаций будет с течением времени затухать, а при > дл деформации будут нелинейно возрастать вплоть до разрушения.
При этом нужно отметить, что деформации ползучести - это пластические деформации, то есть необратимые
Слайд 102.2.5 Влияние влажности
Увеличение влажности древесины приводит к снижению её прочности
и увеличению деформативности.
Количественно влажность древесины определяется процентным отношением содержания влаги
к массе древесины:
При условиях эксплуатации с повышенной влажностью к расчетному сопротивлению и модулю упругости древесины вводится понижающий коэффициент mв<1.
Различают два вида влаги, содержащейся в древесине – связанную (гигроскопическую) и свободную (капиллярную).
Связанная влага находится в толще клеточных оболочек, а свободная в полостях клеток и в межклеточных пространствах.
Слайд 11W=12% – равновесная влажность древесины в сухом помещении.
W=30% – предел
гигроскопической влажности (влага в стенках клеток).
W>30% – влага заполняет пустоты.
W=70%
– полное водонасыщение в воздушной среде.
Древесина погруженная в воду может иметь влажность до 200%.
При изменении влажности от 0 до 30% происходит изменение объема древесины.
При этом изменение линейных размеров вдоль волокон, в радиальном и тангенциальном направлениях существенно различаются

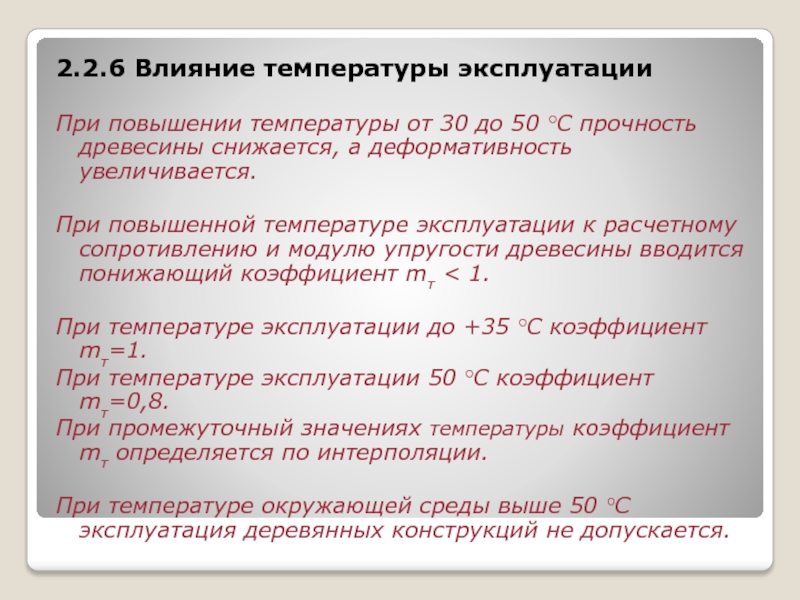

Слайд 122.2.6 Влияние температуры эксплуатации
При повышении температуры от 30 до 50
С прочность древесины снижается, а деформативность увеличивается.
При повышенной температуре эксплуатации
к расчетному сопротивлению и модулю упругости древесины вводится понижающий коэффициент mт < 1.
При температуре эксплуатации до +35 С коэффициент mт=1.
При температуре эксплуатации 50 С коэффициент mт=0,8.
При промежуточный значениях температуры коэффициент mт определяется по интерполяции.
При температуре окружающей среды выше 50 С эксплуатация деревянных конструкций не допускается.
Слайд 132.3. Конструкционные пластмассы
Пластмассы – это материалы на основе природных или
синтетических полимеров, способные приобретать заданную форму при нагревании под давлением
и устойчиво сохранять ее после охлаждения.
Помимо полимера пластмассы могут содержать наполнители, пластификаторы, стабилизаторы, пигменты и другие компоненты.

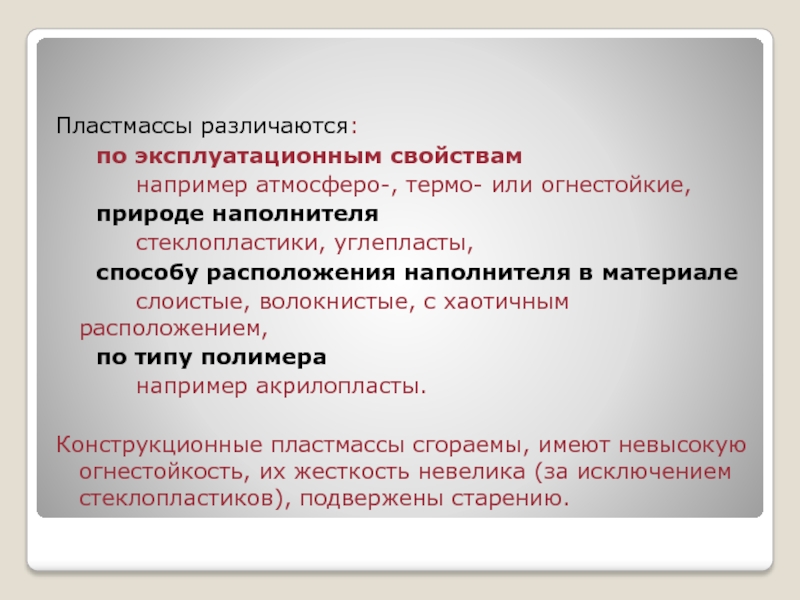

Слайд 14Пластмассы различаются:
по эксплуатационным свойствам
например атмосферо-, термо- или огнестойкие,
природе наполнителя
стеклопластики, углепласты,
способу
расположения наполнителя в материале
слоистые, волокнистые, с хаотичным расположением,
по типу полимера
например
акрилопласты.
Конструкционные пластмассы сгораемы, имеют невысокую огнестойкость, их жесткость невелика (за исключением стеклопластиков), подвержены старению.
Слайд 152.3.1 Стеклопластики
из-за своей высокой прочности представляют наибольший интерес для конструктора.
Это
химически стойкий материал, получаемый горячим прессованием эпоксидных, фенолформальдегидных, полиэфирных и
других смол, смешанных со стеклянным наполнителем.
Стеклянное волокно выполняет роль арматуры, оно защищено от влияния внешней среды связующим.
Стеклянные нити получают из расплавленной стеклянной массы, протягиваемой через мельчайшие отверстия — фильеры.
Первичные нити служат исходным сырьем для получения крученых нитей, стекложгутов, стеклохолстов и стеклотканей, вид которых определяет механические свойства стеклопластика.

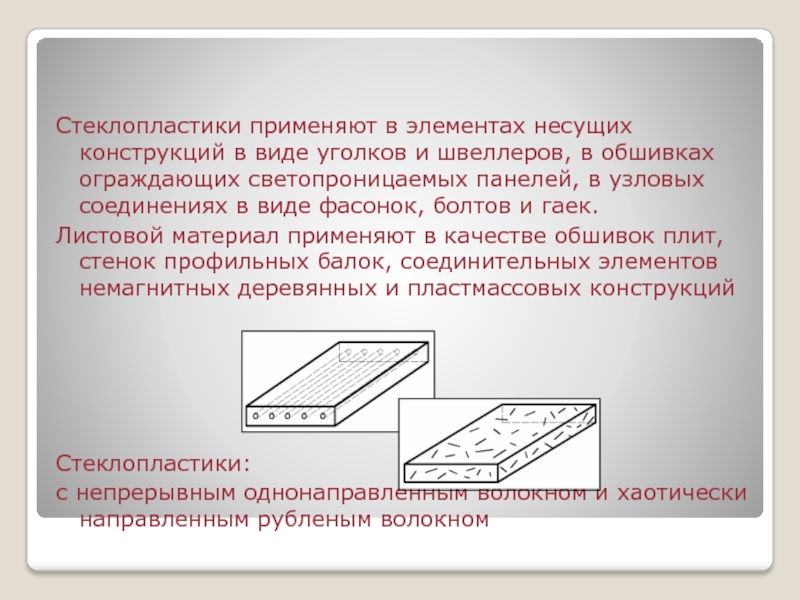

Слайд 16Стеклопластики применяют в элементах несущих конструкций в виде уголков и
швеллеров, в обшивках ограждающих светопроницаемых панелей, в узловых соединениях в
виде фасонок, болтов и гаек.
Листовой материал применяют в качестве обшивок плит, стенок профильных балок, соединительных элементов немагнитных деревянных и пластмассовых конструкций
Стеклопластики:
с непрерывным однонаправленным волокном и хаотически направленным рубленым волокном
Слайд 172.3.2 Нетканые перекрестные материалы
изготовляют различной структуры: от плотных до редких
сеток с размером ячейки 20x20 мм.
Плотные клееные материалы применяют для
армирования конструкционных стеклопластиков, получаемых методом намотки, контактного формования и прессования.
Клееные сетки предназначены для армирования пленок, бумаг.
Нетканые перекрестные сетки - перспективный армирующий материал при изготовлении строительных конструкций.

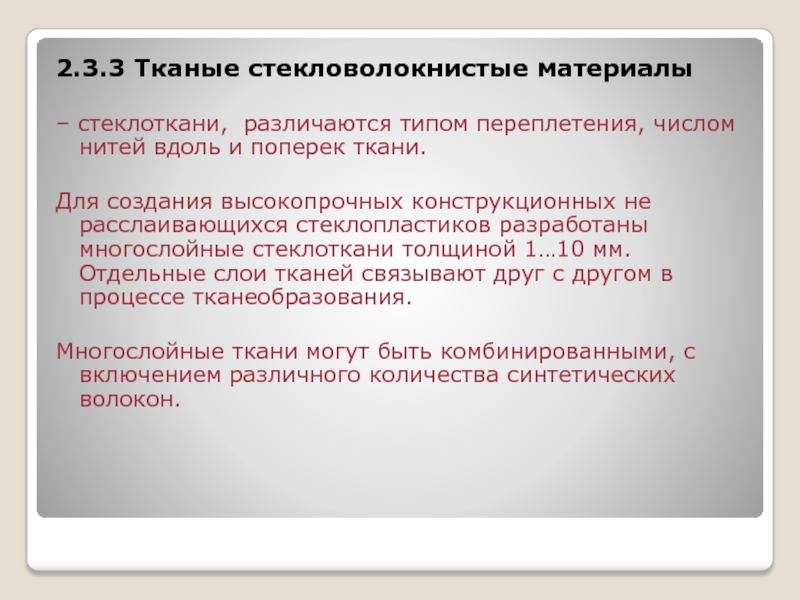

Слайд 182.3.3 Тканые стекловолокнистые материалы
– стеклоткани, различаются типом переплетения, числом нитей
вдоль и поперек ткани.
Для создания высокопрочных конструкционных не расслаивающихся стеклопластиков
разработаны многослойные стеклоткани толщиной 1…10 мм. Отдельные слои тканей связывают друг с другом в процессе тканеобразования.
Многослойные ткани могут быть комбинированными, с включением различного количества синтетических волокон.
Слайд 192.3.4 Органическое стекло
– это термопластичный стеклопластик, получаемый путем полимеризации метилового
эфира метакриловой кислоты.
Основные достоинства органического стекла:
- высокая степень прозрачности, светопропускание
в среднем составляет 92%;
- относительно малая плотность (1,2 г/см3);
- хорошо пропускает ультрафиолетовое излучение, 70…90 %;
- обладает повышенными теплотехническими свойствами, теплопроводность в пять раз ниже чем у силикатного стекла.
Недостатки органического стекла:
- низкая поверхностная твердость - при длительном воздействии атмосферы, статической нагрузки на поверхности стекла появляются микротрещины – «серебро»;
горючесть.
По своей природе органическое стекло является термопластом, при повышении температуры до 90 °С переходит из стеклообразного состояния в эластичное.

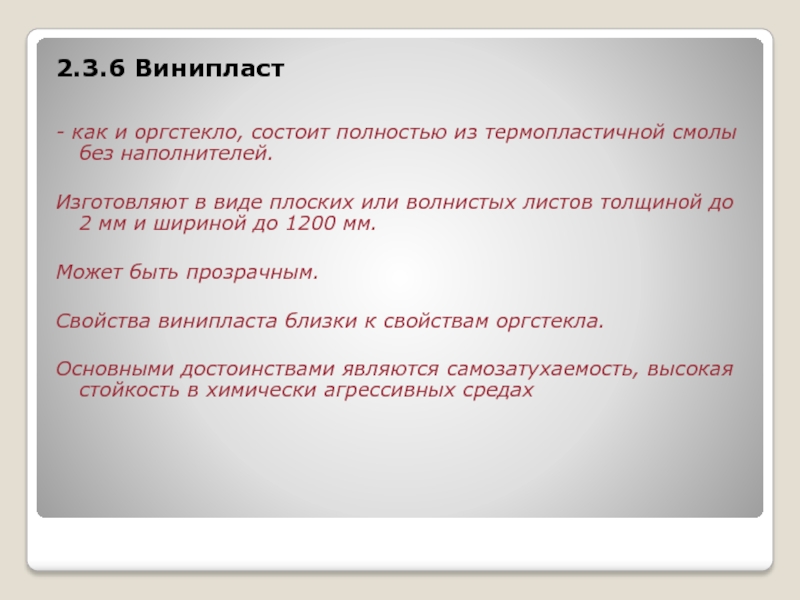

Слайд 202.3.6 Винипласт
- как и оргстекло, состоит полностью из термопластичной смолы
без наполнителей.
Изготовляют в виде плоских или волнистых листов толщиной до
2 мм и шириной до 1200 мм.
Может быть прозрачным.
Свойства винипласта близки к свойствам оргстекла.
Основными достоинствами являются самозатухаемость, высокая стойкость в химически агрессивных средах

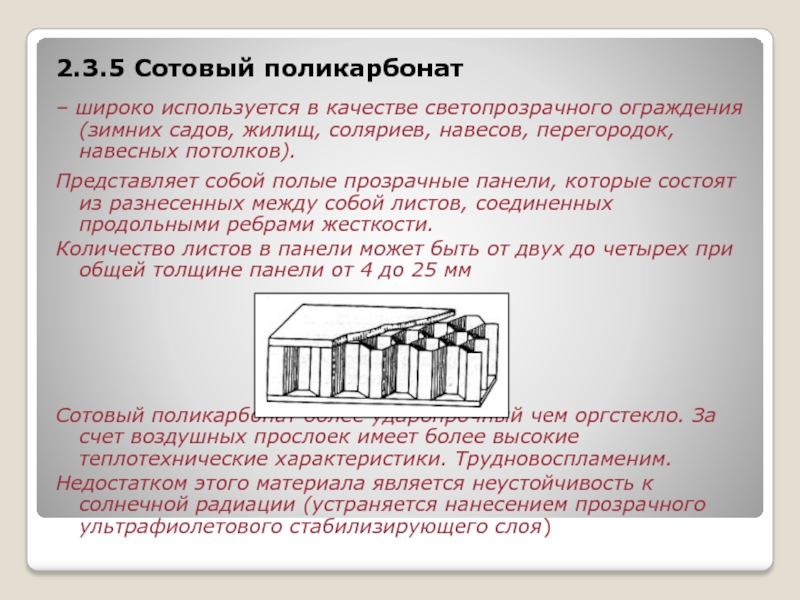

Слайд 212.3.5 Сотовый поликарбонат
– широко используется в качестве светопрозрачного ограждения (зимних
садов, жилищ, соляриев, навесов, перегородок, навесных потолков).
Представляет собой полые прозрачные
панели, которые состоят из разнесенных между собой листов, соединенных продольными ребрами жесткости.
Количество листов в панели может быть от двух до четырех при общей толщине панели от 4 до 25 мм
Сотовый поликарбонат более ударопрочный чем оргстекло. За счет воздушных прослоек имеет более высокие теплотехнические характеристики. Трудновоспламеним.
Недостатком этого материала является неустойчивость к солнечной радиации (устраняется нанесением прозрачного ультрафиолетового стабилизирующего слоя)
Слайд 222.3.7 Воздухонепроницаемые ткани
применяют для пневматических конструкций.
Состоят из текстиля и эластичных
покрытий.
Свойства воздухонепроницаемых тканей определяются свойствами составляющих их текстилей и покрытий.
Пневматические
строительные конструкции:
а – пневмокаркасное покрытие; б – воздухоопорное
Тентовое вантово-стоечное покрытие
Слайд 232.3.8 Теплоизоляционные пенопласты
Феноформальдегидный пенопласт марки ФРП-1
мелкопористый материал от светло-серого до
темно-коричневого цвета.
Полиуретановый пенопласт
имеет высокие механические характеристики, особенно при сдвиге, что
важно для трехслойных ограждающих конструкций без ребер. С целью экономии полиуретановой композиции при изготовлении используют наполнители в виде минеральных гранул, полученных на основе обожженных глин, стекла, перлита.
Пенополистирольный пенопласт
получают вспениванием гранул что обеспечивает высокое содержание воздуха, до 98%, а следовательно легкость и низкую теплопроводность материала. Экструзионный пенополистирол имеет исключительно низкий процент водопоглощения, менее 1 %, не является питательной средой для грибов плесени, не растворяется в воде, а также устойчив к воздействию большинства химических веществ.
