Посадки и их характеристики. Основные положения ЕСДП

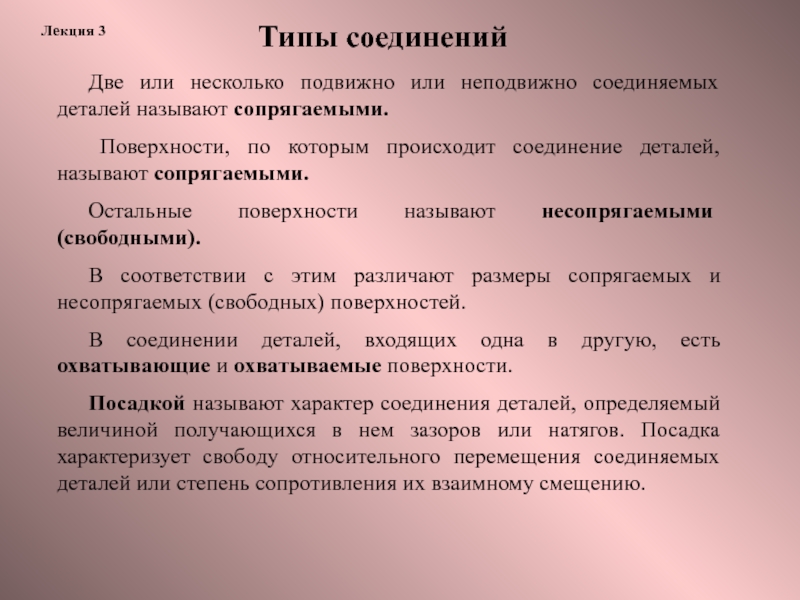

сопрягаемыми.
Поверхности, по которым происходит соединение деталей, называют сопрягаемыми.
Остальные

поверхности называют несопрягаемыми (свободными).
В соответствии с этим различают размеры сопрягаемых и несопрягаемых (свободных) поверхностей.
В соединении деталей, входящих одна в другую, есть охватывающие и охватываемые поверхности.
Посадкой называют характер соединения деталей, определяемый величиной получающихся в нем зазоров или натягов. Посадка характеризует свободу относительного перемещения соединяемых деталей или степень сопротивления их взаимному смещению.

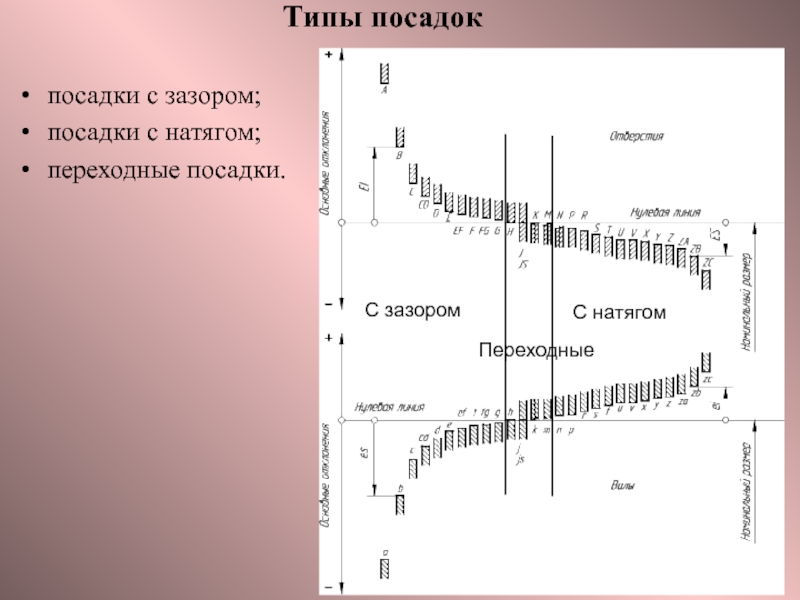

Типы соединений

наибольшим предельным размером отверстия и наименьшим предельным размером вала
Наименьший зазор

(Smin) – это разность между наименьшим предельным размером отверстия и наибольшим предельным размером вала
Средний зазор (Sm) – это среднее арифметическое наименьшего и наибольшего зазоров
Допуск посадки с зазором (ITs) – сумма допусков отверстия и вала, составляющих соединение

Посадка с зазором – посадка, при которой всегда образуется зазор в соединении, т.е. наименьший предельный размер отверстия больше наибольшего предельного размера вала.

Smin=Dmin-dmax=EI-es – минимальный зазор.
Smax=Dmax-dmin=ES-ei – максимальный зазор.
Sc=(Smax+Smin)/2 – средний зазор.
Ts=Smax-Smin – допуск зазора.

в соединении, т.е. наибольший предельный размер отверстия меньше наименьшего предельного

размера вала. При графическом изображении поле допуска отверстия расположено под полем допуска вала

Натяг (N) – это отрицательная разность размеров отверстия и вала до сборки
Наибольший натяг (Nmax) – это разность между наименьшим предельным размером отверстия и наибольшим предельным размером вала.
Наименьший натяг (Nmin) – это разность между наибольшим  предельным размером отверстия и наименьшим  предельным размером вала
Средний натяг (Nm) – среднее арифметическое наибольшего и наименьшего натягов
Допуск посадки с натягом (ITN) – разность между наибольшим и наименьшим натягами (сумма допусков отверстия и вала, составляющих соединение)

Nmax=dmax - Dmin=es - EI – максимальный натяг.
Nmin=dmin - Dmax=ei - ES – минимальный зазор.
Nc=(Nmax + Nmin)/2 – средний натяг.
TN= Nmax - Nmin – допуск натяга

так и натяга в зависимости от действительных размеров отверстия и

вала. Для переходной посадки характерно частичное перекрытие полей допусков отверстия и вала при их графическом изображении

Nmax=es - EI – максимальный натяг.
Smax=ES - ei – максимальный зазор.
TN=TS= Nmax - Nmin= Smax - Smin – допуск посадки.

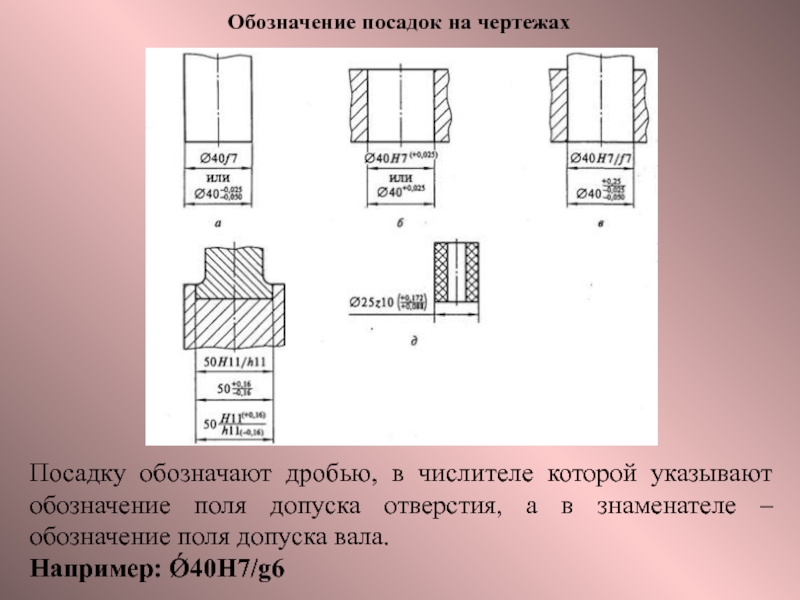

отверстия, а в знаменателе – обозначение поля допуска вала.
Например: Ǿ40H7/g6
Обозначение

посадок на чертежах

заключается в том, что конструктор отыскивает в однотипных или других машинах, ранее сконструированных и находящихся

в эксплуатации, случаи применения составной части (узла), подобной проектируемой, и определяет допуск и посадку.

2. Метод подобия является по существу развитием метода прецедентов. Он возник в результате классификации деталей машин по конструктивным и эксплуатационным признакам и выпуска справочников с примерами применения посадок. Для выбора допусков и посадок по этому методу нужно установить аналогию конструктивных признаков и условий эксплуатации проектируемой составной части (узла) с признаками, указанными в справочниках.

3. Расчетный метод является наиболее обоснованным методом выбора допусков и посадок. Квалитеты (классы, степени точности), допуски и посадки при проектировании машин и других изделий нужно выбирать так, чтобы добиться удовлетворения эксплуатационно-конструктивных требований, предъявляемых к детали, составной части (узлу) и машине в целом. Для повышения надежности, долговечности и точности машины иногда появляется необходимость максимального приближения размеров деталей к расчетным.

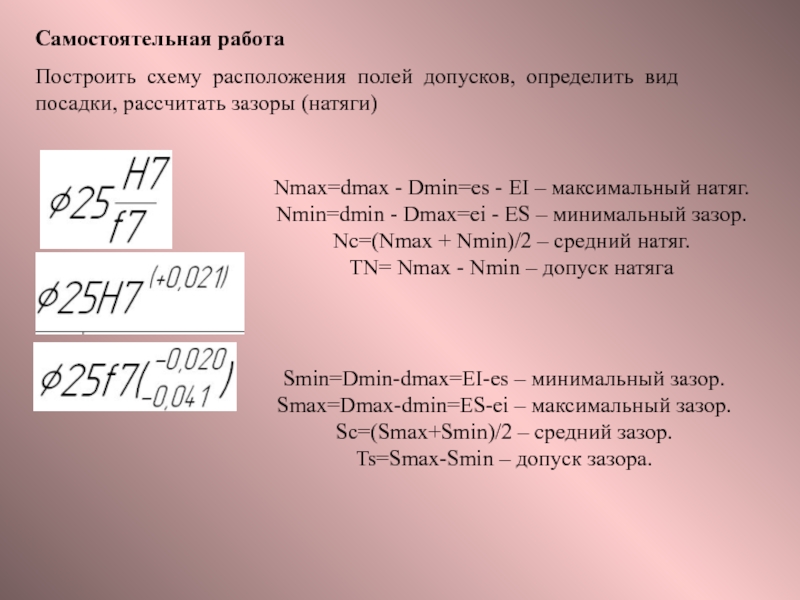

зазоры (натяги)
Nmax=dmax - Dmin=es - EI – максимальный натяг.
Nmin=dmin

- Dmax=ei - ES – минимальный зазор.
Nc=(Nmax + Nmin)/2 – средний натяг.
TN= Nmax - Nmin – допуск натяга

Smin=Dmin-dmax=EI-es – минимальный зазор.
Smax=Dmax-dmin=ES-ei – максимальный зазор.
Sc=(Smax+Smin)/2 – средний зазор.
Ts=Smax-Smin – допуск зазора.

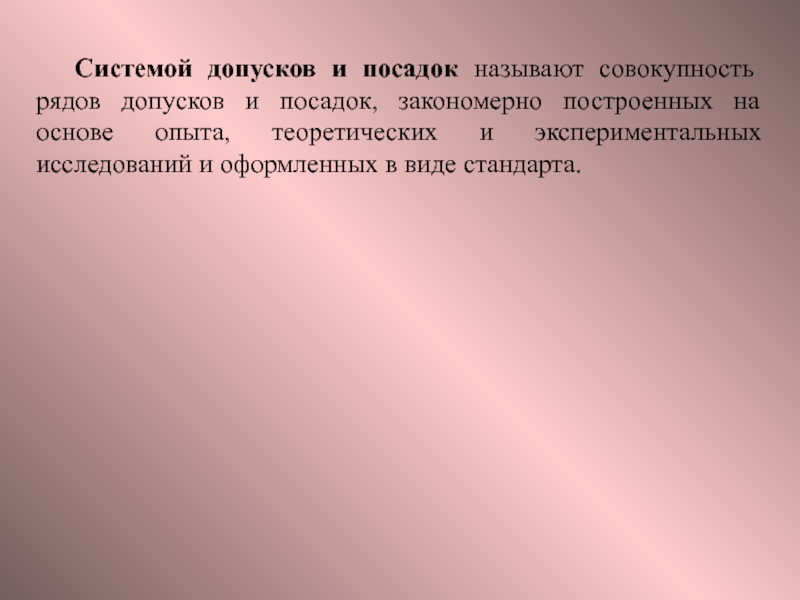

закономерно построенных на основе опыта, теоретических и экспериментальных исследований и

оформленных в виде стандарта.

упрощения таблиц допусков и посадок

допусков, рассматриваемых как соответствующие одному уровню точности для всех номинальных

размеров.

IT01, IT0, IT1…, IT17, IT18

IT=ai, величина допуска 5-17 квалитета

Число единиц допуска в 5 – 17 квалитетов (для размеров до 500мм)

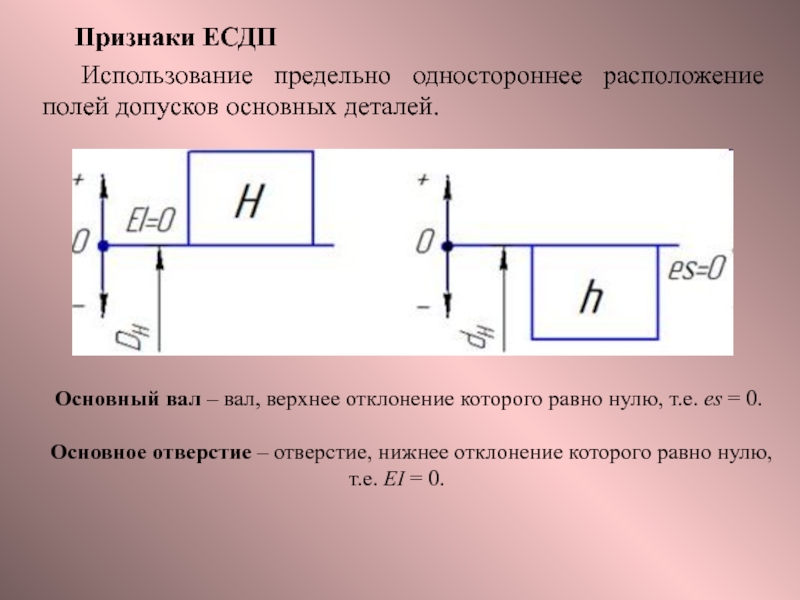

– вал, верхнее отклонение которого равно нулю, т.е. es =

0.

Основное отверстие – отверстие, нижнее отклонение которого равно нулю, т.е. EI = 0.

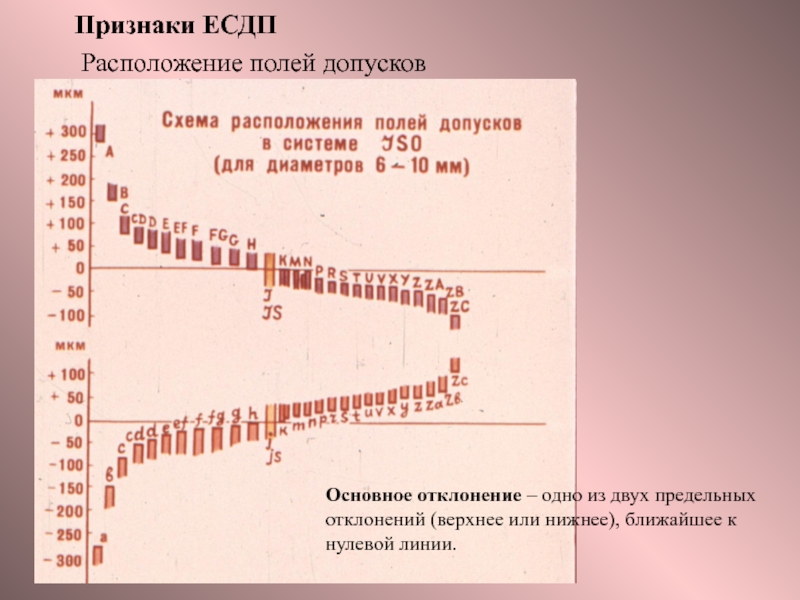

отклонений (верхнее или нижнее), ближайшее к нулевой линии.

системе отверстия - это посадки, в которых различные зазоры и

натяги получаются соединением различных валов с основным отверстием.
Посадки в системе вала - это посадки, в которых различные зазоры и натяги получаются соединением различных отверстий с основным валом.

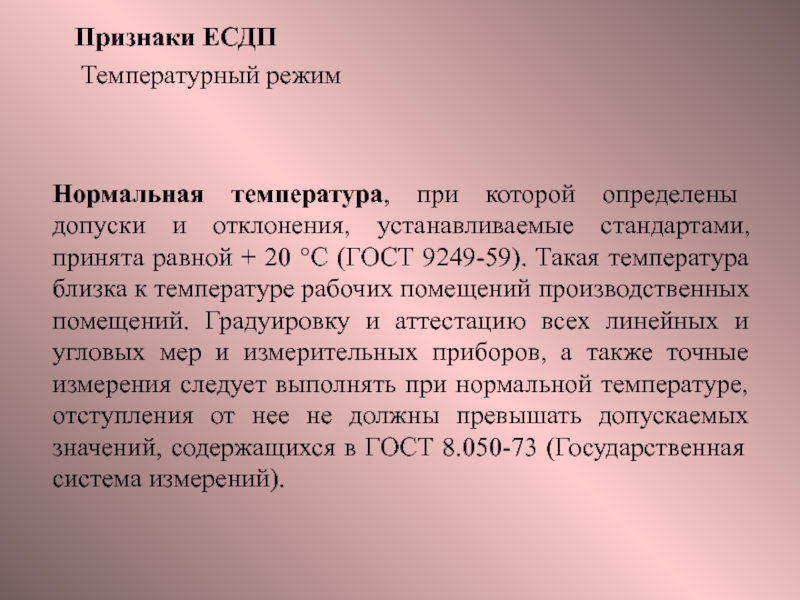

устанавливаемые стандартами, принята равной + 20 °С (ГОСТ 9249-59). Такая

температура близка к температуре рабочих помещений производственных помещений. Градуировку и аттестацию всех линейных и угловых мер и измерительных приборов, а также точные измерения следует выполнять при нормальной температуре, отступления от нее не должны превышать допускаемых значений, содержащихся в ГОСТ 8.050-73 (Государственная система измерений).
