Слайд 1Практическая работа № 14.
Тема: Изучение машин и оборудования для организации
рельефа и производства дорожных работ
Цель практической работы:
Закрепление теоретического материала по
теме «Механизация и автоматизация работ в декоративном садоводстве».
Выполнил: студент группы СПС-41 Прядеин В.Д.
Проверил: преподаватель, кандидат биологических наук
Дюбанова Н.В.
г. Талица 2016 г.
Слайд 2Бульдозер ДТ-120
Амортизаторы, предназначенные для смягчения ударных нагрузок при толкании скреперов,
представляют собой пакет резинометаллических упругих элементов, помещенных в корпус, который
взаимодействует с
гильзой одной проушиной. Амортизатор одним концом соединен с отвалом, а другим - с толкающим брусом.

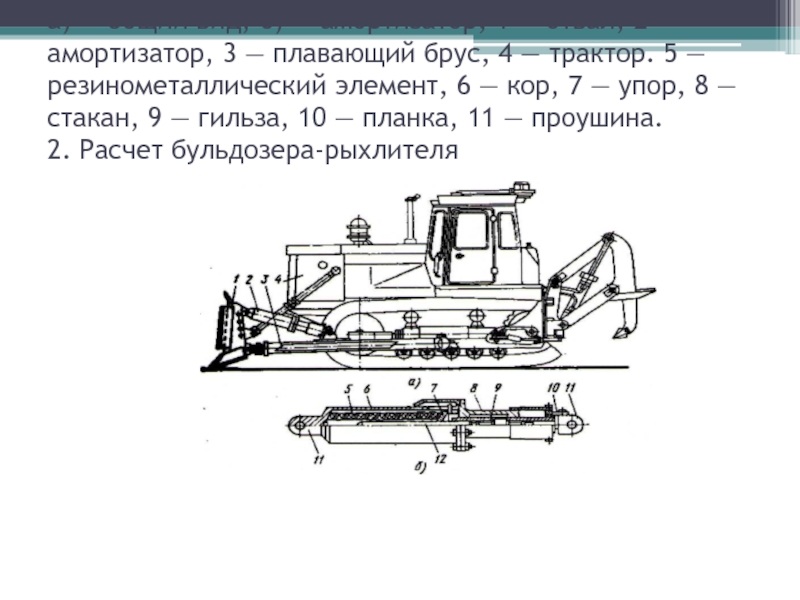

Слайд 3а) — общий вид, б) — амортизатор; 1 — отвал,
2 — амортизатор, 3 — плавающий брус, 4 — трактор.
5 — резинометаллический элемент, 6 — кор, 7 — упор, 8 — стакан, 9 — гильза, 10 — планка, 11 — проушина.
2. Расчет бульдозера-рыхлителя

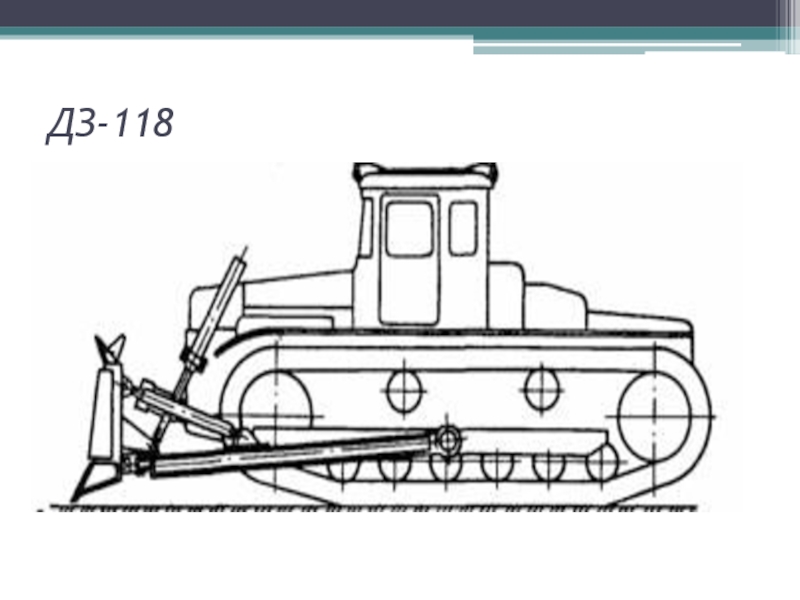

Слайд 5ДЗ-118
Базовый трактор - ДЭТ- 250М
Размеры отвала, мм:
- длина - 4310
- высота
- 1370
- подъем - 1350
- опускание - 700
Угол, град:
- в
плане - 90
- резания - 55 + 5
- перекоса - + 12
Масса, кг:
- без трактора - 4870
- с трактором - 34800

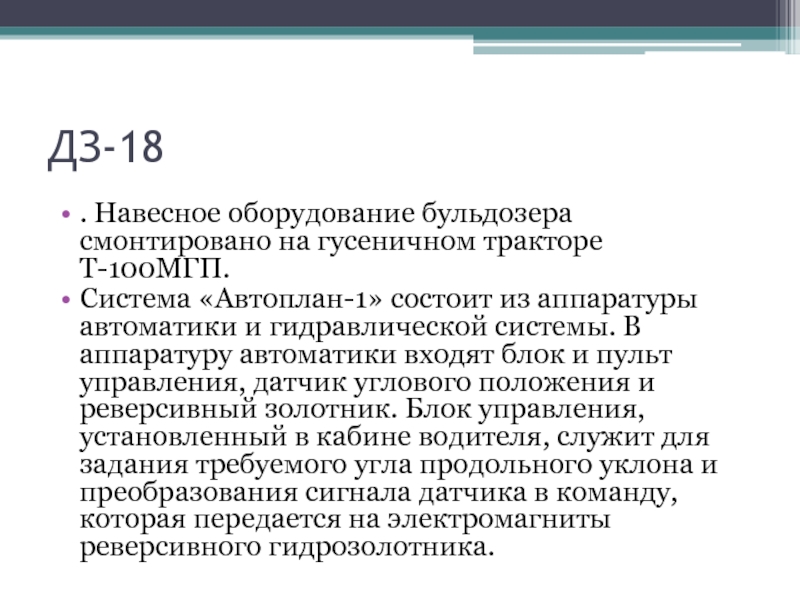

Слайд 7ДЗ-18
. Навесное оборудование бульдозера смонтировано на гусеничном тракторе Т-100МГП.
Система «Автоплан-1»
состоит из аппаратуры автоматики и гидравлической системы. В аппаратуру автоматики
входят блок и пульт управления, датчик углового положения и реверсивный золотник. Блок управления, установленный в кабине водителя, служит для задания требуемого угла продольного уклона и преобразования сигнала датчика в команду, которая передается на электромагниты реверсивного гидрозолотника.
Слайд 8 Бульдозер ДЗ-37:
1 — обвязочная рама, 2 — уширитель отвала,
3 — рыхлительные зубья, 4—отвал, 5 — толкающий брус, 6
— гидроцилиндр, 7 — трактор

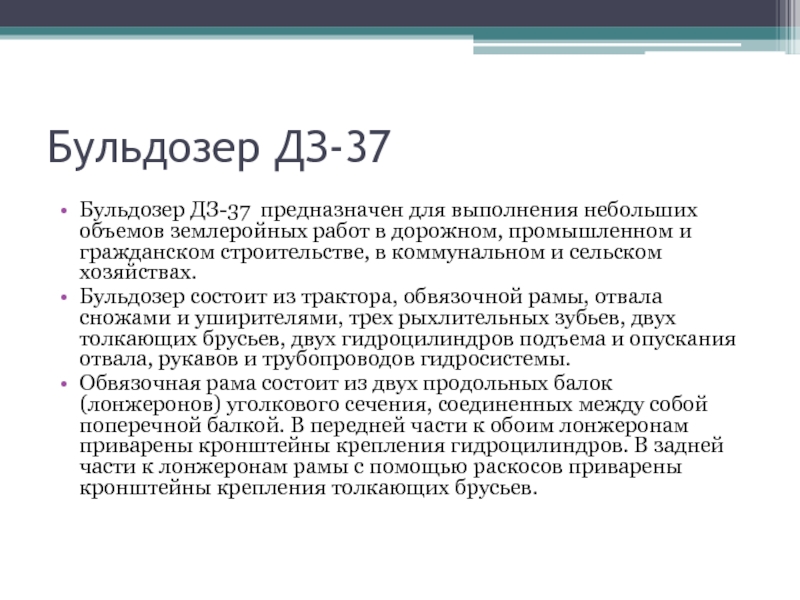

Слайд 9Бульдозер ДЗ-37
Бульдозер ДЗ-37 предназначен для выполнения небольших объемов землеройных работ
в дорожном, промышленном и гражданском строительстве, в коммунальном и сельском
хозяйствах.
Бульдозер состоит из трактора, обвязочной рамы, отвала сножами и уширителями, трех рыхлительных зубьев, двух толкающих брусьев, двух гидроцилиндров подъема и опускания отвала, рукавов и трубопроводов гидросистемы.
Обвязочная рама состоит из двух продольных балок (лонжеронов) уголкового сечения, соединенных между собой поперечной балкой. В передней части к обоим лонжеронам приварены кронштейны крепления гидроцилиндров. В задней части к лонжеронам рамы с помощью раскосов приварены кронштейны крепления толкающих брусьев.
Слайд 10Бульдозер ДЗ-48
Бульдозер ДЗ-48 предназначен для землеройных работ в дорожном, промышленном,
гражданском и других отраслях строительства и состоит из трактора, отвала
с ножами , двух толкающих брусьев, двух кронштейнов крепления бульдозерного оборудования, гидрораскоса для изменения угла поперечного перекоса отвала, винтового раскоса, двух гидроцилиндров подъема и опускания отвала, двух кронштейнов крепления гидроцилиндров, балласта, трубопроводов и рукавов гидросистемы.
Отвал бульдозера по конструкции принципиально аналогичен отвалу бульдозера ДЗ-54С, максимально унифицирован с ним и отличается в основном уменьшенной длиной.

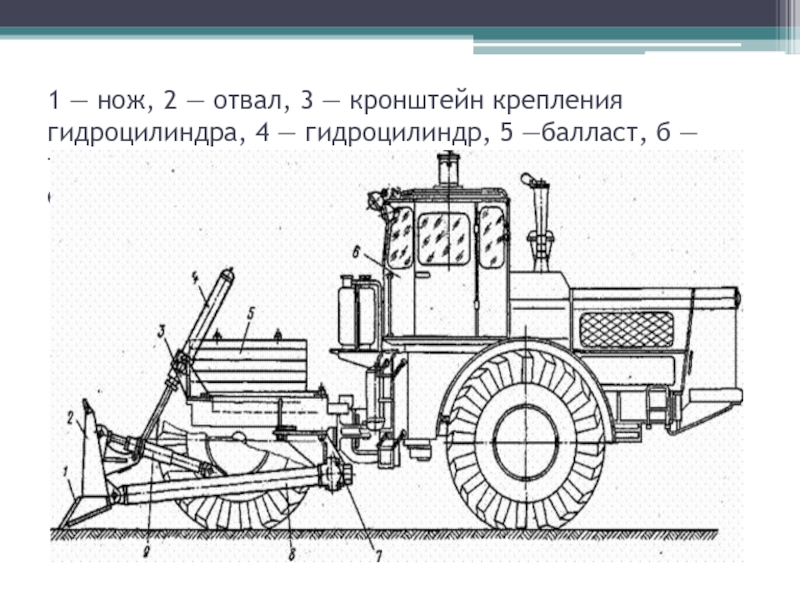

Слайд 111 — нож, 2 — отвал, 3 — кронштейн крепления
гидроцилиндра, 4 — гидроцилиндр, 5 —балласт, б — трактор, 7
— кронштейн крепления бульдозерного оборудования, 8 — толкающий брус, 9 — гидрораскос
Слайд 13Техническая характеристика
бульдозера ДЗ-29
Базовый трактор Т-74
Мощность двигателя,кВт 59
Номинальное тяговое усилие трактора,тс (3)
Отвал,
параметры,мм:
-длина 2560
-высота 800
-подъем 600
-опускание 200
Угол,град
-резания 55
-поперечного перекоса -
Способ изменения угла
перекоса -
Управление рабочим органом гидравлическое
Масса,кг
-бульдозерного оборудования 780
-общая с трактором 6560
Сменное оборудование уширители или открылки
Вместимость гидросистемы, л 50

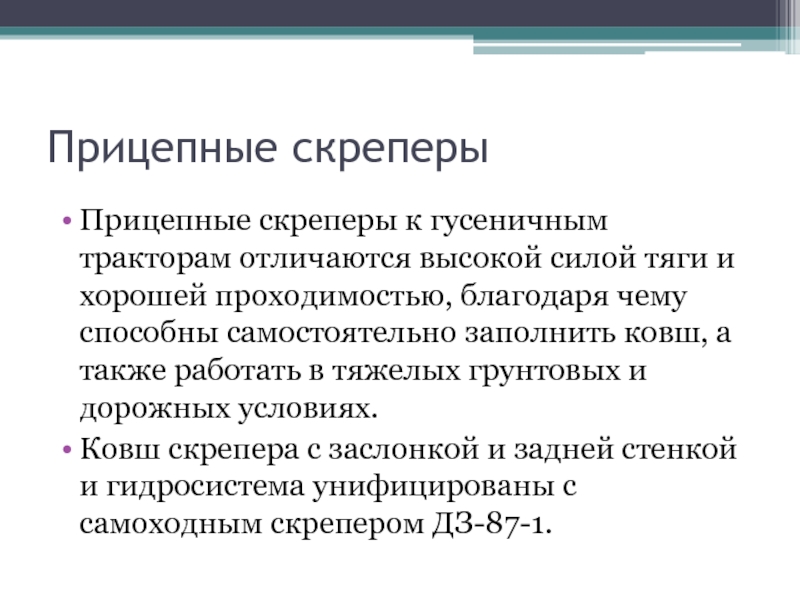

Слайд 14Прицепные скреперы
Прицепные скреперы к гусеничным тракторам отличаются высокой силой тяги
и хорошей проходимостью, благодаря чему способны самостоятельно заполнить ковш, а
также работать в тяжелых грунтовых и дорожных условиях.
Ковш скрепера с заслонкой и задней стенкой и гидросистема унифицированы с самоходным скрепером ДЗ-87-1.

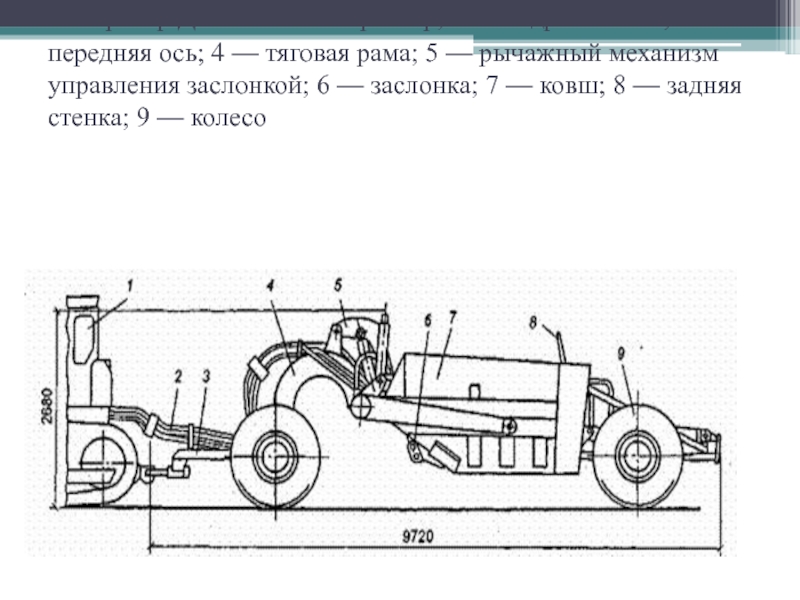

Слайд 15. Скрепер ДЗ-172.1: 1 — трактор; 2 — гидросистема; 3
— передняя ось; 4 — тяговая рама; 5 — рычажный
механизм управления заслонкой; 6 — заслонка; 7 — ковш; 8 — задняя стенка; 9 — колесо
Слайд 16вывод
Выполняя данную практическую работу я изучил основные типы бульдозеров –
тягачей и скреперов.
