Презентация к занятию "Фрезерные станки"

фасонных поверхностей, тел вращения, зубчатых колёс и т. п. металлических и других

заготовок. При этом фреза, закрепленная в шпинделе фрезерного станка совершает вращательное (главное) движение, а заготовка, закреплённая на столе, совершает движение подачи прямолинейное или криволинейное. Управление может быть ручным, автоматизированным или осуществляться с помощью системы ЧПУ.

Во фрезерных станках главным движением является вращение фрезы, а движение подачи — относительное перемещение заготовки и фрезы.

Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом

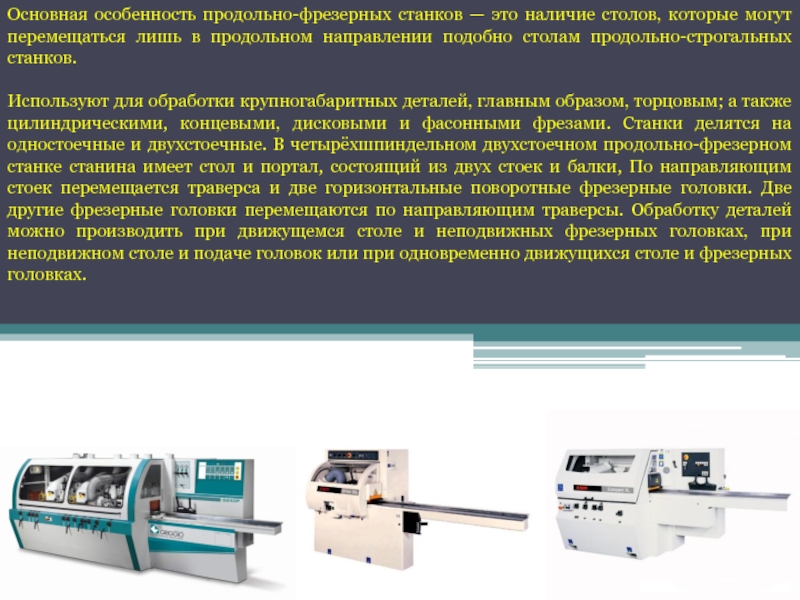

перемещаться лишь в продольном направлении подобно столам продольно-строгальных станков.

Используют для

обработки крупногабаритных деталей, главным образом, торцовым; а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Станки делятся на одностоечные и двухстоечные. В четырёхшпиндельном двухстоечном продольно-фрезерном станке станина имеет стол и портал, состоящий из двух стоек и балки, По направляющим стоек перемещается траверса и две горизонтальные поворотные фрезерные головки. Две другие фрезерные головки перемещаются по направляющим траверсы. Обработку деталей можно производить при движущемся столе и неподвижных фрезерных головках, при неподвижном столе и подаче головок или при одновременно движущихся столе и фрезерных головках.

видов фрезерных работ. Фрезерные станки данного типа преимущественно используются для

сверления, зенкерования и растачивания отверстий, обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей. Фрезерные станки вертикального типа позволяют работать с деталями из стали, чугуна, цветных металлов, их сплавов и других материалов.

различных деталей из черных и цветных металлов и их сплавов

в условиях серийного и мелкосерийного производства.

Благодаря совмещению двух часто используемых в производстве операций как сверление и фрезерование, сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади.
Также на сверлильно-фрезерных станках можно выполнять наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции.
Как правило такие станки изготавливаются в настольном варианте.

торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных

плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

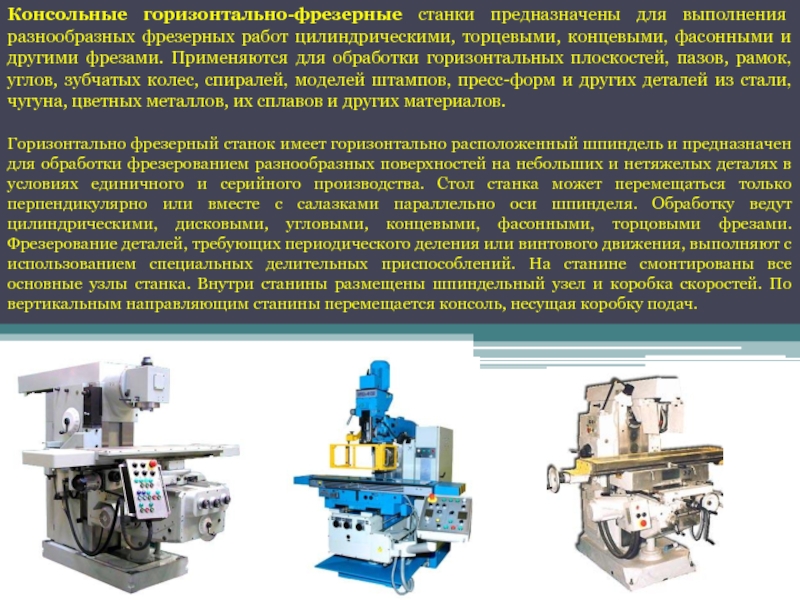

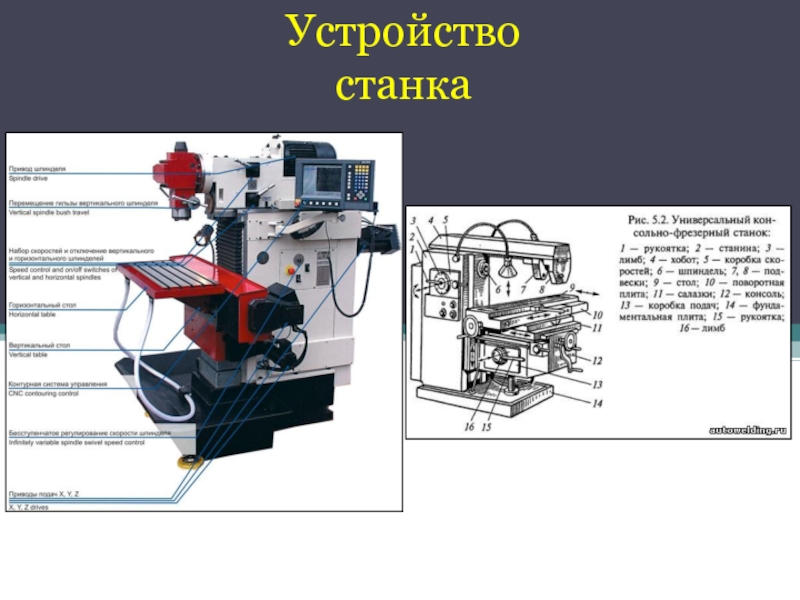

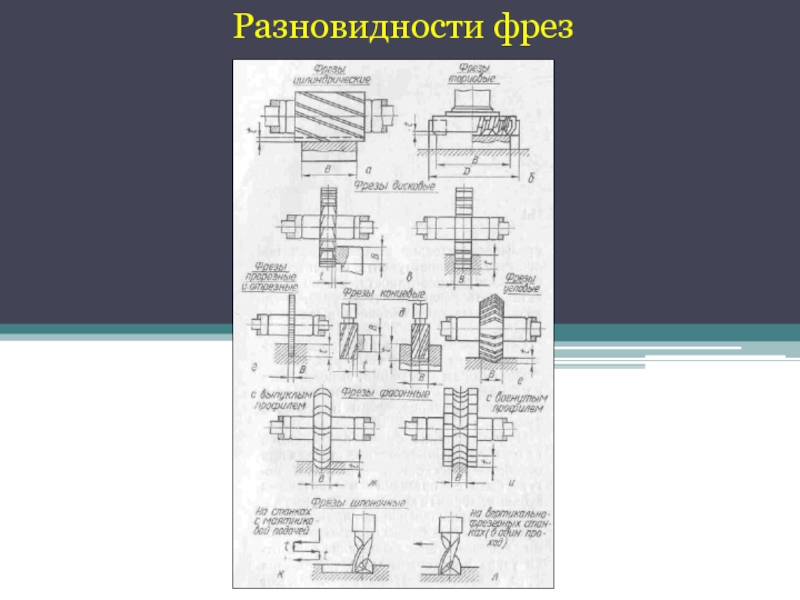

Горизонтально фрезерный станок имеет горизонтально расположенный шпиндель и предназначен для обработки фрезерованием разнообразных поверхностей на небольших и нетяжелых деталях в условиях единичного и серийного производства. Стол станка может перемещаться только перпендикулярно или вместе с салазками параллельно оси шпинделя. Обработку ведут цилиндрическими, дисковыми, угловыми, концевыми, фасонными, торцовыми фрезами. Фрезерование деталей, требующих периодического деления или винтового движения, выполняют с использованием специальных делительных приспособлений. На станине смонтированы все основные узлы станка. Внутри станины размещены шпиндельный узел и коробка скоростей. По вертикальным направляющим станины перемещается консоль, несущая коробку подач.

фрезерования корпусов различных деталей из черных и цветных металлов и

их сплавов в условиях серийного и мелкосерийного производства, для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров.
По техническим характеристикам мини фрезерные станки имеют лучшее соотношение цена-качество среди оборудования подобного класса.
Настольные фрезерные станки применяется на машиностроительных и станкостроительных предприятиях, а также, благодаря небольшим размерам и универсальности, на любых участках механообработки.

Преимущества настольных фрезерных станков:
Малые габариты и масса
Простота конструкции
Питание от сети 220В.
Малые уровень шума и энергопотребление.
Низкая стоимость
Мобильность

концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и

вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Технологические возможности универсально фрезерных станков могут быть расширены с использованием вертикальной фрезерной головки, универсальной фрезерной головки, универсального делительного аппарата, круглого делительного стола, долбежной головки, устройства для нарезания гребенок и других приборов и приспособлений.
