Слайд 1Применение лазеров в медицине
Профессор Власова О.Л.
Кафедра медицинской физики
Института физики,
нанотехнологий и телекоммуникаций Санкт-Петербургский Политехнический университет Петра Великого

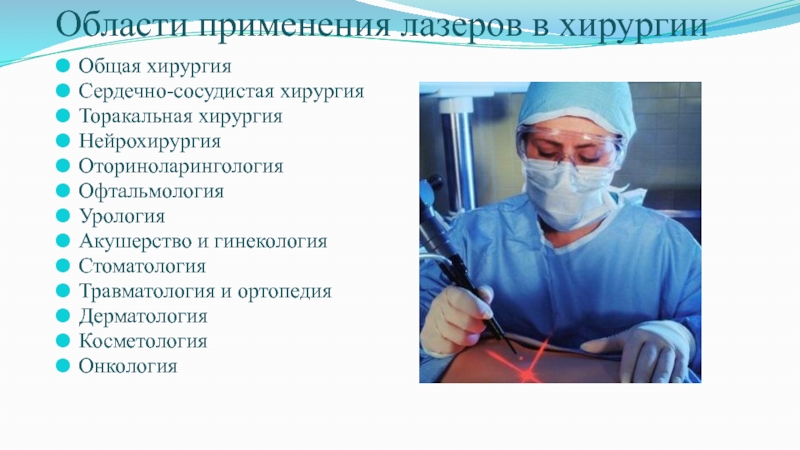

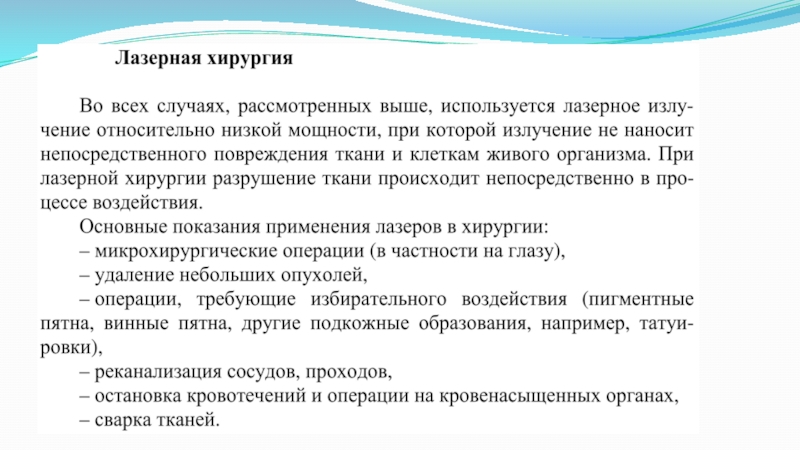

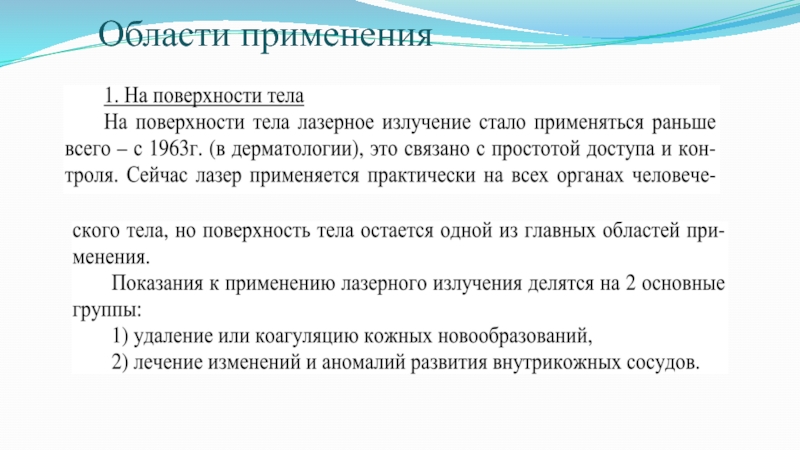

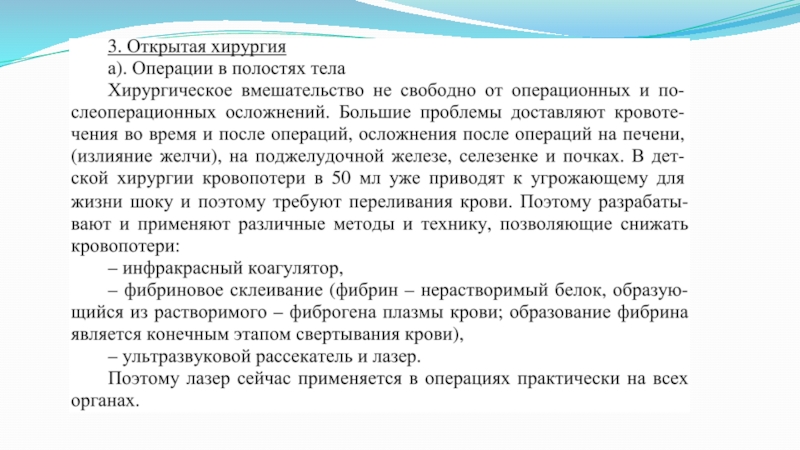

Слайд 4Области применения лазеров в хирургии
Общая хирургия
Сердечно-сосудистая хирургия
Торакальная хирургия
Нейрохирургия
Оториноларингология
Офтальмология
Урология
Акушерство и гинекология
Стоматология
Травматология
и ортопедия
Дерматология
Косметология
Онкология

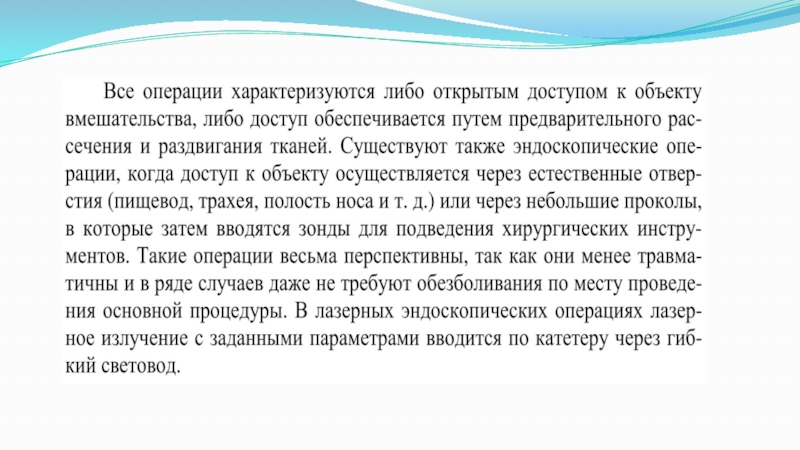

Слайд 11Луч хирургического лазера вызывает ПОВРЕЖДЕНИЕ и /или ГИБЕЛЬ живой ткани,
при достаточно высокой энергии АБЛЯЦИЮ.
Под абляцией понимают ликвидацию участка живой
ткани под действием на неё фотонов лазерного излучения.
Механизмы и параметры (энергетические, производительность) работы хирургического лазера определяются свойствами облучаемого объекта (соотношение жидкого и плотного компонента, химическими и физическими свойствами и др.), характеристикой излучения (длина волны, режим, плотность потока мощности, энергия в импульсе и др.) , а также параметрами, связывающими свойства объекта и лазерного луча (коэффициентами поглощения, отражения и рассеяния и др.)

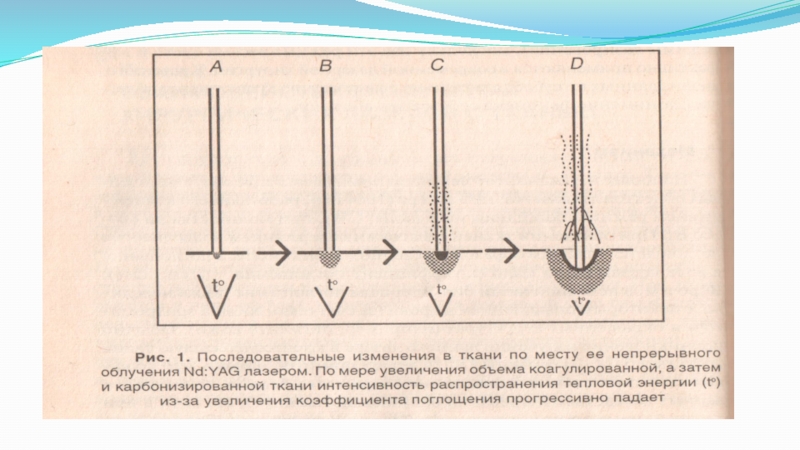

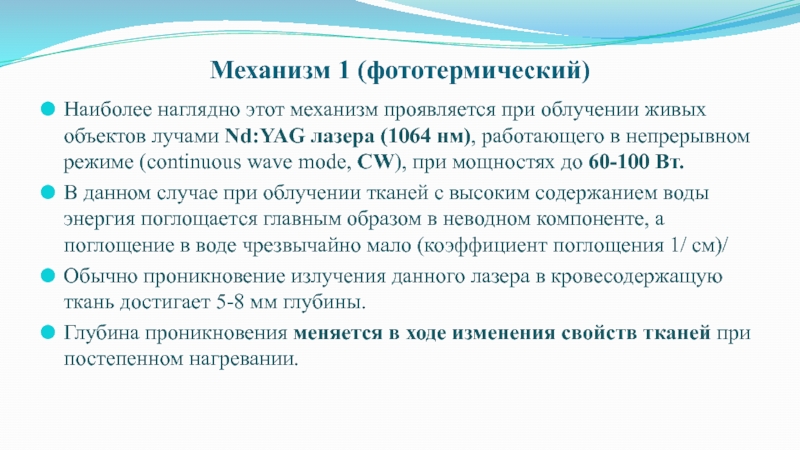

Слайд 12Механизм 1 (фототермический)
Наиболее наглядно этот механизм проявляется при облучении живых
объектов лучами Nd:YAG лазера (1064 нм), работающего в непрерывном режиме
(continuous wave mode, CW), при мощностях до 60-100 Вт.
В данном случае при облучении тканей с высоким содержанием воды энергия поглощается главным образом в неводном компоненте, а поглощение в воде чрезвычайно мало (коэффициент поглощения 1/ см)/
Обычно проникновение излучения данного лазера в кровесодержащую ткань достигает 5-8 мм глубины.
Глубина проникновения меняется в ходе изменения свойств тканей при постепенном нагревании.

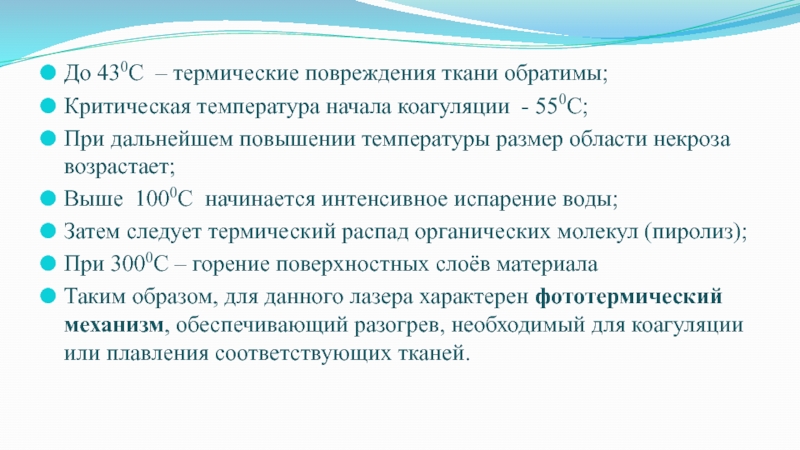

Слайд 13До 430C – термические повреждения ткани обратимы;
Критическая температура начала коагуляции
- 550C;
При дальнейшем повышении температуры размер области некроза возрастает;
Выше 1000C
начинается интенсивное испарение воды;
Затем следует термический распад органических молекул (пиролиз);
При 3000C – горение поверхностных слоёв материала
Таким образом, для данного лазера характерен фототермический механизм, обеспечивающий разогрев, необходимый для коагуляции или плавления соответствующих тканей.

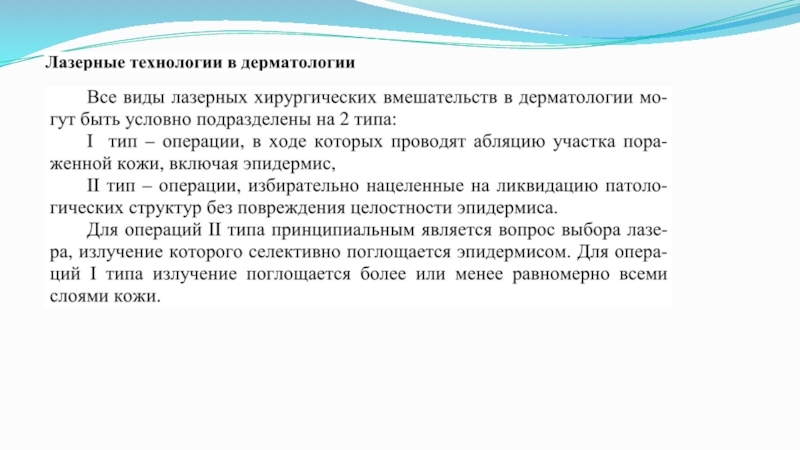

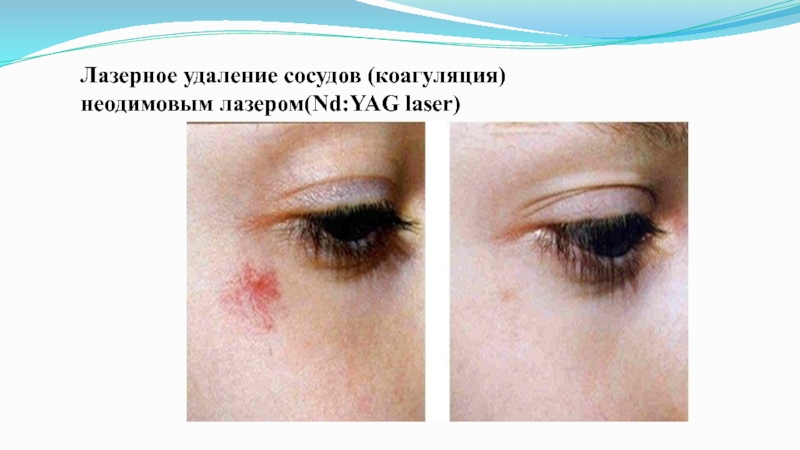

Слайд 16Лазерное удаление сосудов (коагуляция) неодимовым лазером(Nd:YAG laser)
Слайд 17Удаление черно-синих татуировок Nd:YAG лазером (1064 нм)

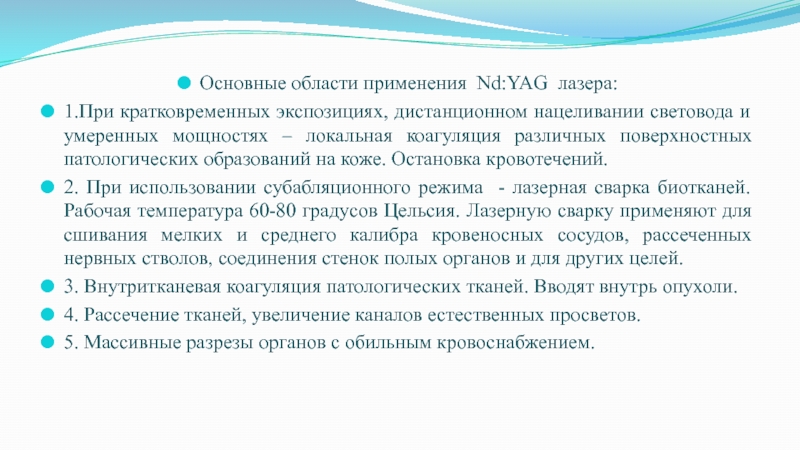

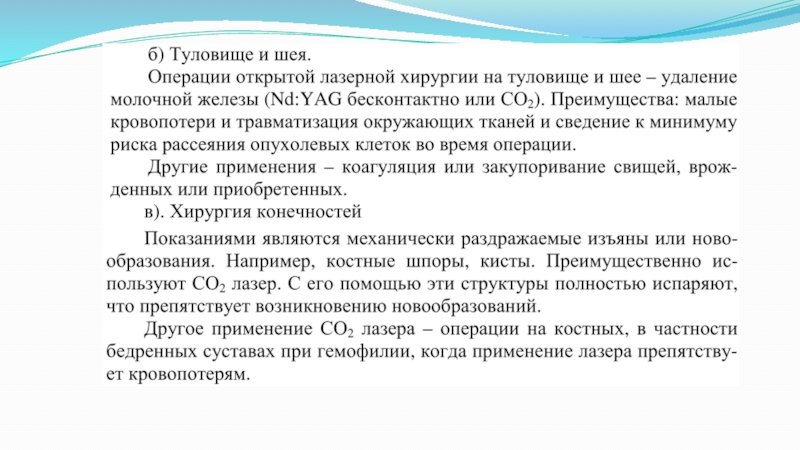

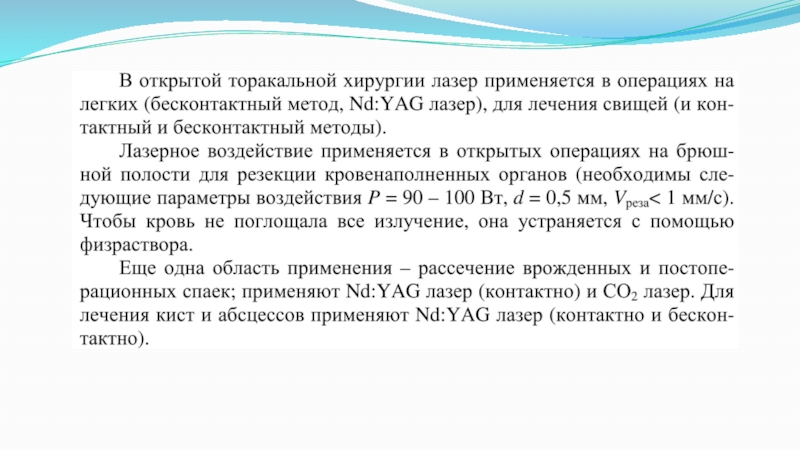

Слайд 18Основные области применения Nd:YAG лазера:
1.При кратковременных экспозициях, дистанционном нацеливании световода
и умеренных мощностях – локальная коагуляция различных поверхностных патологических образований
на коже. Остановка кровотечений.

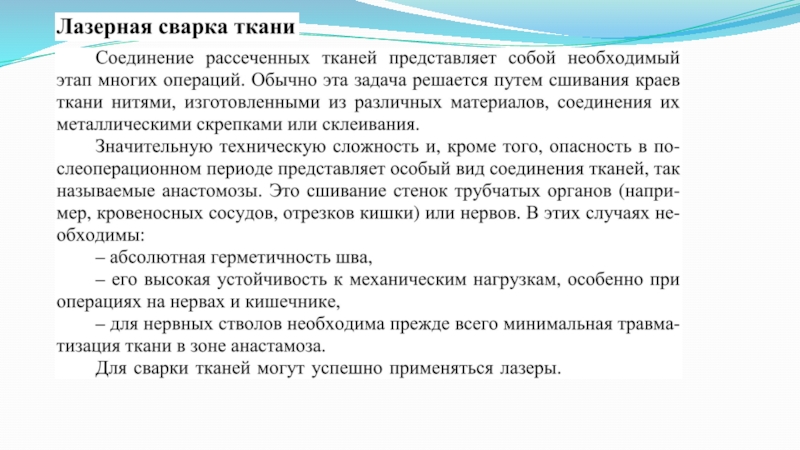

2. При использовании субабляционного режима - лазерная сварка биотканей. Рабочая температура 60-80 градусов Цельсия. Лазерную сварку применяют для сшивания мелких и среднего калибра кровеносных сосудов, рассеченных нервных стволов, соединения стенок полых органов и для других целей.
3. Внутритканевая коагуляция патологических тканей. Вводят внутрь опухоли.
4. Рассечение тканей, увеличение каналов естественных просветов.
5. Массивные разрезы органов с обильным кровоснабжением.

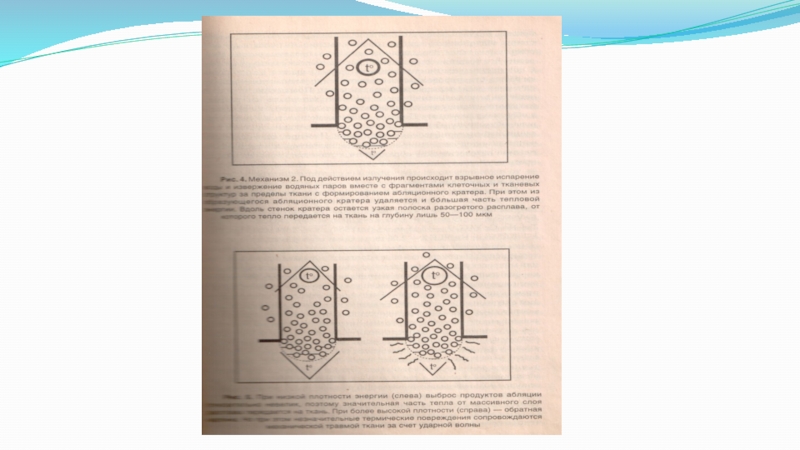

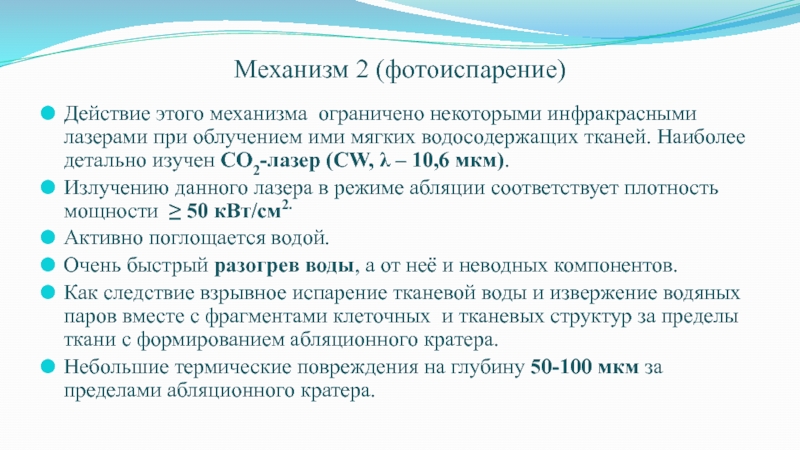

Слайд 21Механизм 2 (фотоиспарение)
Действие этого механизма ограничено некоторыми инфракрасными лазерами при
облучением ими мягких водосодержащих тканей. Наиболее детально изучен CO2-лазер (СW,
λ – 10,6 мкм).
Излучению данного лазера в режиме абляции соответствует плотность мощности ≥ 50 кВт/см2.
Активно поглощается водой.
Очень быстрый разогрев воды, а от неё и неводных компонентов.
Как следствие взрывное испарение тканевой воды и извержение водяных паров вместе с фрагментами клеточных и тканевых структур за пределы ткани с формированием абляционного кратера.
Небольшие термические повреждения на глубину 50-100 мкм за пределами абляционного кратера.

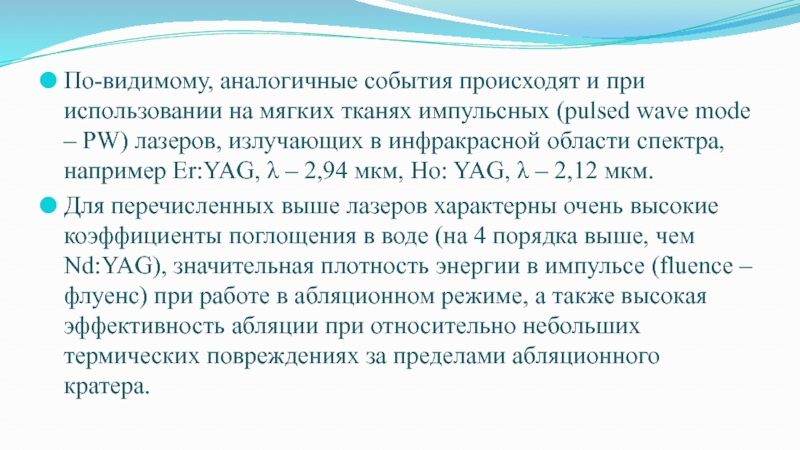

Слайд 23По-видимому, аналогичные события происходят и при использовании на мягких тканях
импульсных (pulsed wave mode – PW) лазеров, излучающих в инфракрасной
области спектра, например Er:YAG, λ – 2,94 мкм, Ho: YAG, λ – 2,12 мкм.
Для перечисленных выше лазеров характерны очень высокие коэффициенты поглощения в воде (на 4 порядка выше, чем Nd:YAG), значительная плотность энергии в импульсе (fluence – флуенс) при работе в абляционном режиме, а также высокая эффективность абляции при относительно небольших термических повреждениях за пределами абляционного кратера.

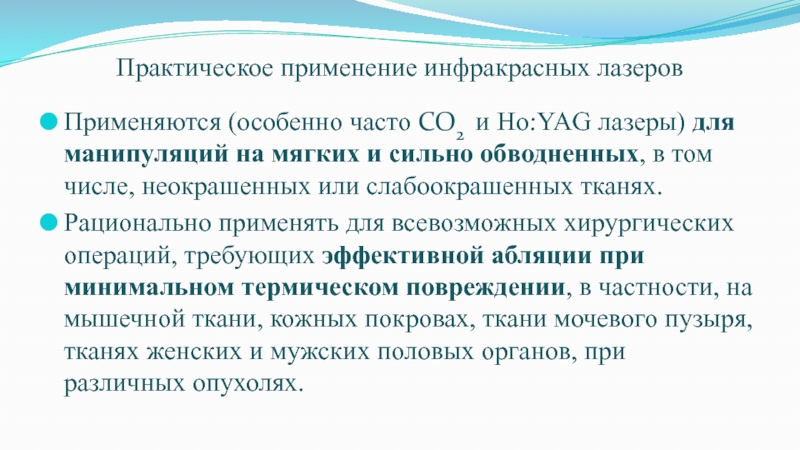

Слайд 24Практическое применение инфракрасных лазеров
Применяются (особенно часто CO2 и Ho:YAG лазеры)
для манипуляций на мягких и сильно обводненных, в том числе,
неокрашенных или слабоокрашенных тканях.
Рационально применять для всевозможных хирургических операций, требующих эффективной абляции при минимальном термическом повреждении, в частности, на мышечной ткани, кожных покровах, ткани мочевого пузыря, тканях женских и мужских половых органов, при различных опухолях.

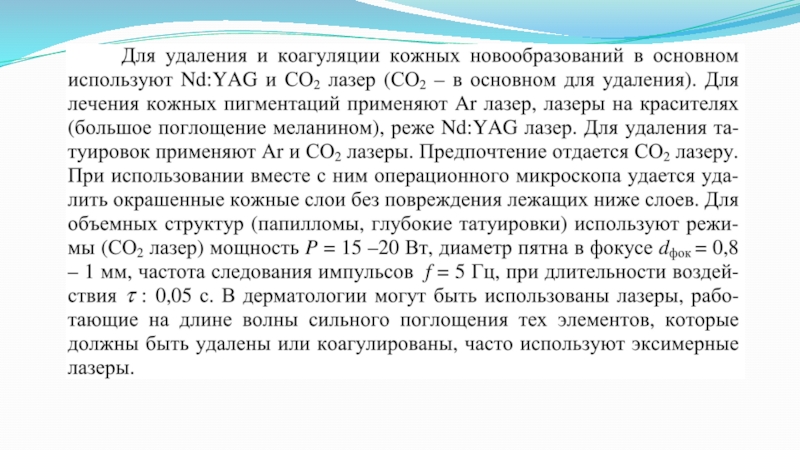

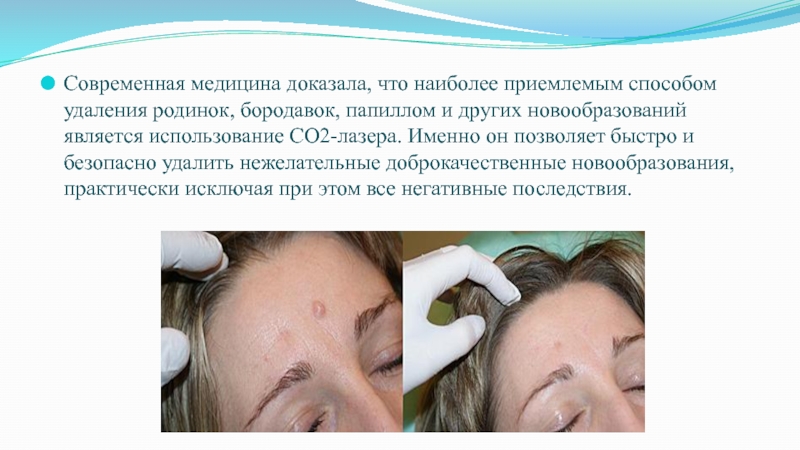

Слайд 25Современная медицина доказала, что наиболее приемлемым способом удаления родинок, бородавок,
папиллом и других новообразований является использование CO2-лазера. Именно он позволяет
быстро и безопасно удалить нежелательные доброкачественные новообразования, практически исключая при этом все негативные последствия.

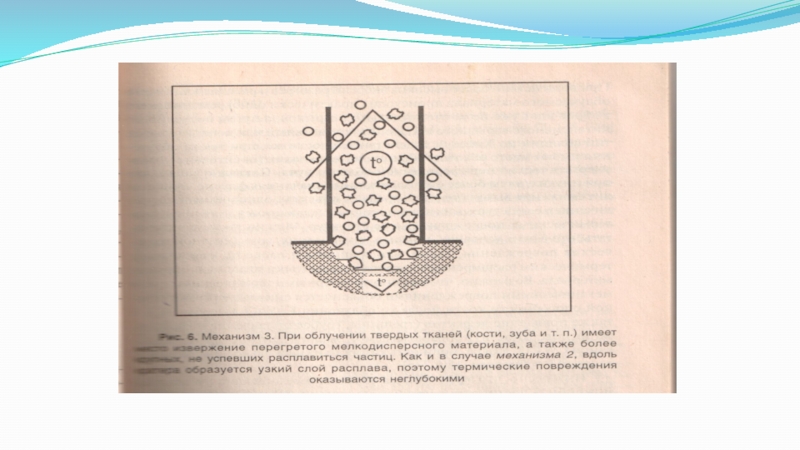

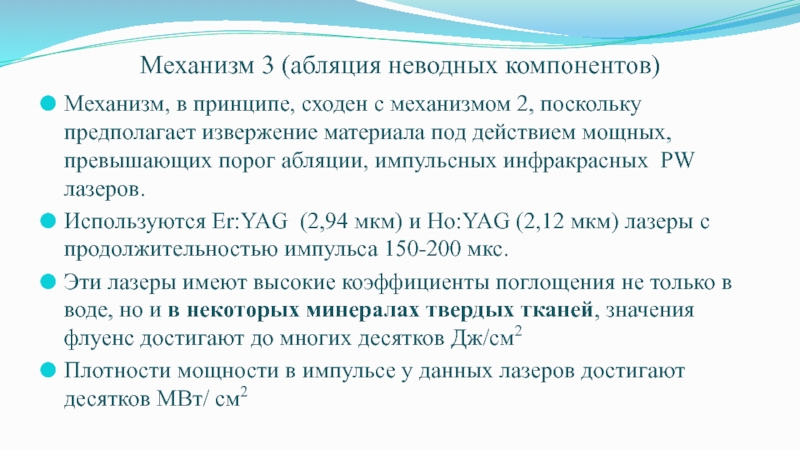

Слайд 26Механизм 3 (абляция неводных компонентов)
Механизм, в принципе, сходен с механизмом
2, поскольку предполагает извержение материала под действием мощных, превышающих порог
абляции, импульсных инфракрасных PW лазеров.
Используются Er:YAG (2,94 мкм) и Ho:YAG (2,12 мкм) лазеры с продолжительностью импульса 150-200 мкс.
Эти лазеры имеют высокие коэффициенты поглощения не только в воде, но и в некоторых минералах твердых тканей, значения флуенс достигают до многих десятков Дж/см2
Плотности мощности в импульсе у данных лазеров достигают десятков МВт/ см2

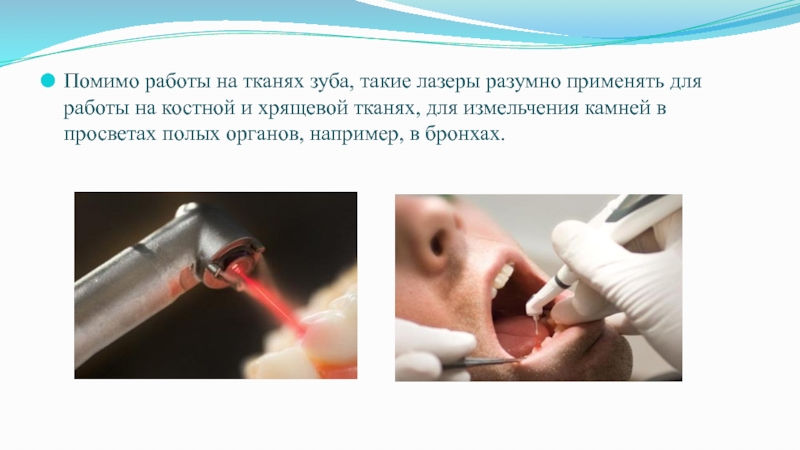

Слайд 28Помимо работы на тканях зуба, такие лазеры разумно применять для
работы на костной и хрящевой тканях, для измельчения камней в
просветах полых органов, например, в бронхах.

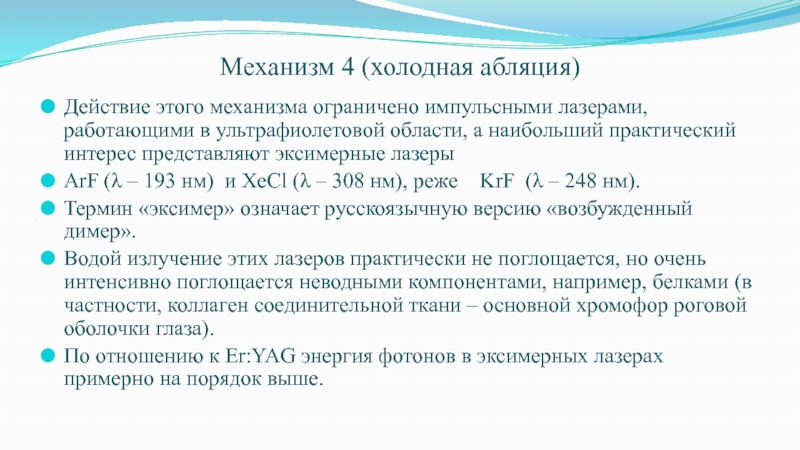

Слайд 29Механизм 4 (холодная абляция)
Действие этого механизма ограничено импульсными лазерами, работающими
в ультрафиолетовой области, а наибольший практический интерес представляют эксимерные лазеры
ArF
(λ – 193 нм) и XeCl (λ – 308 нм), реже KrF (λ – 248 нм).
Термин «эксимер» означает русскоязычную версию «возбужденный димер».
Водой излучение этих лазеров практически не поглощается, но очень интенсивно поглощается неводными компонентами, например, белками (в частности, коллаген соединительной ткани – основной хромофор роговой оболочки глаза).
По отношению к Er:YAG энергия фотонов в эксимерных лазерах примерно на порядок выше.

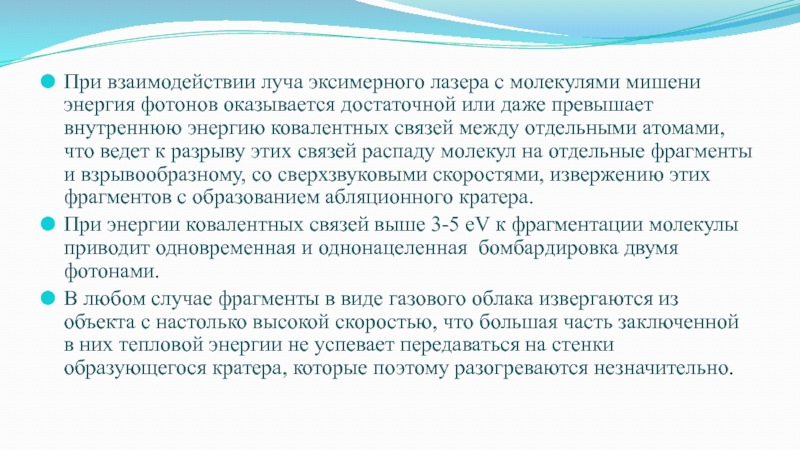

Слайд 30При взаимодействии луча эксимерного лазера с молекулями мишени энергия фотонов
оказывается достаточной или даже превышает внутреннюю энергию ковалентных связей между
отдельными атомами, что ведет к разрыву этих связей распаду молекул на отдельные фрагменты и взрывообразному, со сверхзвуковыми скоростями, извержению этих фрагментов с образованием абляционного кратера.
При энергии ковалентных связей выше 3-5 eV к фрагментации молекулы приводит одновременная и однонацеленная бомбардировка двумя фотонами.
В любом случае фрагменты в виде газового облака извергаются из объекта с настолько высокой скоростью, что большая часть заключенной в них тепловой энергии не успевает передаваться на стенки образующегося кратера, которые поэтому разогреваются незначительно.

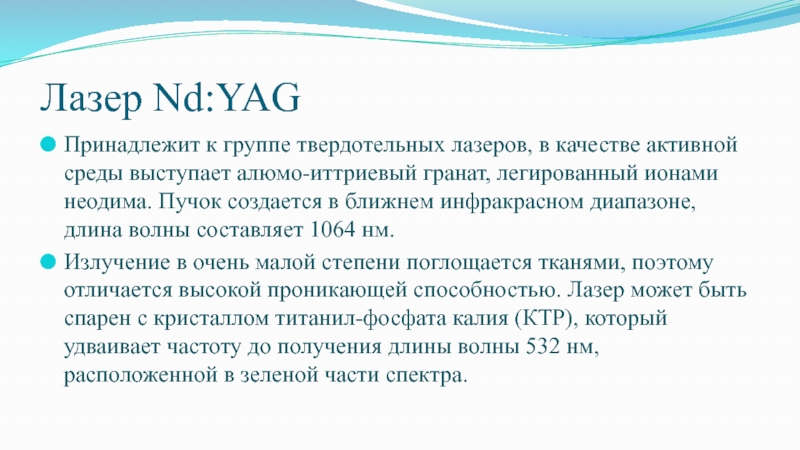

Слайд 35Лазер Nd:YAG
Принадлежит к группе твердотельных лазеров, в качестве активной
среды выступает алюмо-иттриевый гранат, легированный ионами неодима. Пучок создается в
ближнем инфракрасном диапазоне, длина волны составляет 1064 нм.
Излучение в очень малой степени поглощается тканями, поэтому отличается высокой проникающей способностью. Лазер может быть спарен с кристаллом титанил-фосфата калия (КТР), который удваивает частоту до получения длины волны 532 нм, расположенной в зеленой части спектра.
Слайд 36Лазер Nd:YAG
Nd:YAG-лазер с удвоенной частотой излучения, или КТР-лазер (длина
волны 532 нм), излучает свет пакетами импульсов длительностью 150 нс
с частотой 5 Гц, работая почти в непрерывном режиме.

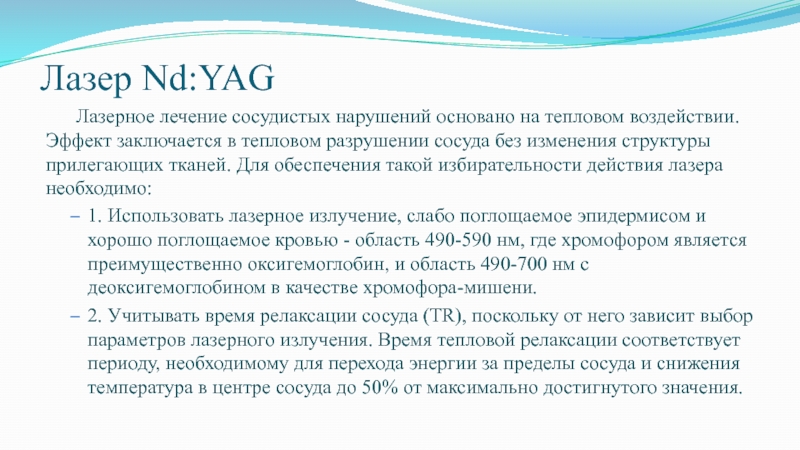

Слайд 37Лазер Nd:YAG
Лазерное лечение сосудистых нарушений основано на тепловом воздействии.
Эффект заключается в тепловом разрушении сосуда без изменения структуры прилегающих
тканей. Для обеспечения такой избирательности действия лазера необходимо:
1. Использовать лазерное излучение, слабо поглощаемое эпидермисом и хорошо поглощаемое кровью - область 490-590 нм, где хромофором является преимущественно оксигемоглобин, и область 490-700 нм с деоксигемоглобином в качестве хромофора-мишени.
2. Учитывать время релаксации сосуда (TR), поскольку от него зависит выбор параметров лазерного излучения. Время тепловой релаксации соответствует периоду, необходимому для перехода энергии за пределы сосуда и снижения температура в центре сосуда до 50% от максимально достигнутого значения.

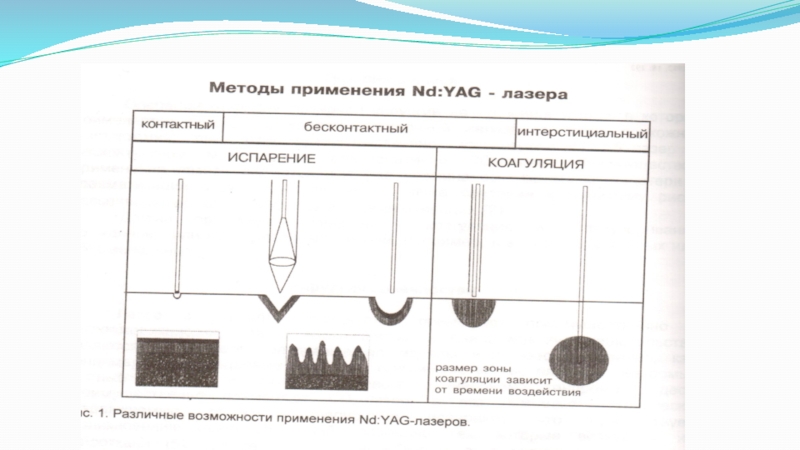

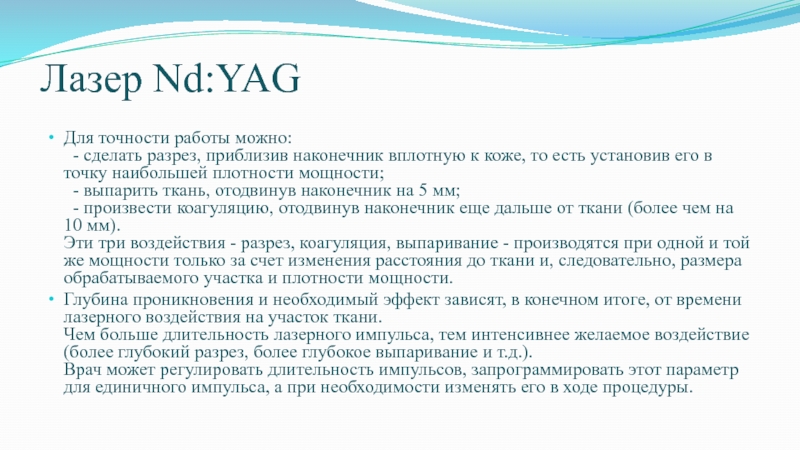

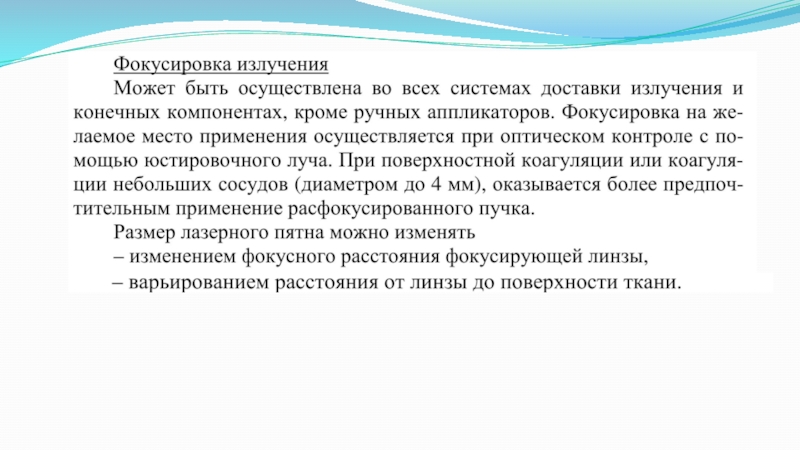

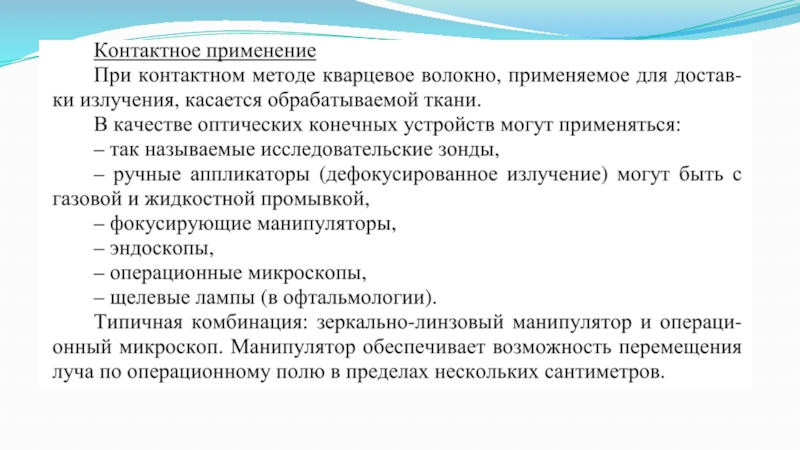

Слайд 38Лазер Nd:YAG

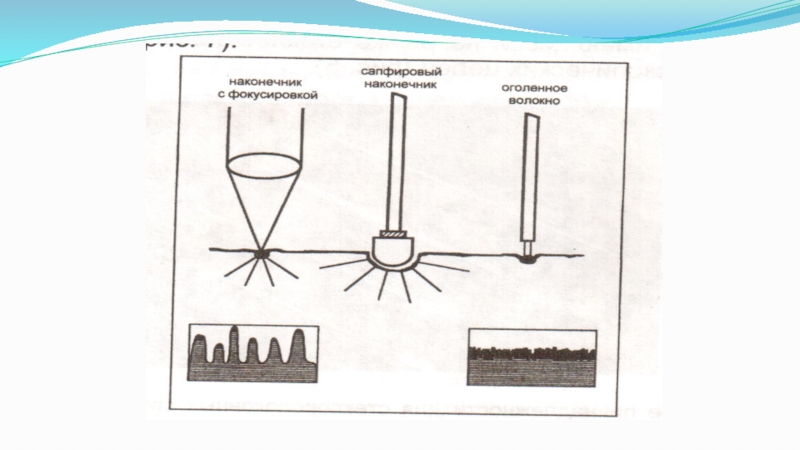

Для точности работы можно:
- сделать разрез, приблизив наконечник
вплотную к коже, то есть установив его в точку наибольшей
плотности мощности;
- выпарить ткань, отодвинув наконечник на 5 мм;
- произвести коагуляцию, отодвинув наконечник еще дальше от ткани (более чем на 10 мм).
Эти три воздействия - разрез, коагуляция, выпаривание - производятся при одной и той же мощности только за счет изменения расстояния до ткани и, следовательно, размера обрабатываемого участка и плотности мощности.
Глубина проникновения и необходимый эффект зависят, в конечном итоге, от времени лазерного воздействия на участок ткани.
Чем больше длительность лазерного импульса, тем интенсивнее желаемое воздействие (более глубокий разрез, более глубокое выпаривание и т.д.).
Врач может регулировать длительность импульсов, запрограммировать этот параметр для единичного импульса, а при необходимости изменять его в ходе процедуры.
Слайд 39На изображении "До" отчетливо виден невоид в сочетании с телеангиэктазией
- доброкачественное новообразование, проявляющееся в виде пятна неопределенной формы на
коже, и чрезмерное расширение кожных сосудов. При помощи лазерного аппарата пятно не только было уменьшено в размерах, но и почти выведено, что можно наблюдать на изображении "После".
Чуть заметные локальные небольшие пятна впоследствии можно удалить при помощи следующей процедуры данного лазера.
Слайд 40 Туберозная ангиома: до лечения (а);
после многочисленных сеансов КТР-лазера (б)
Сосудистый
невус: до лечения (а);
после одного сеанса КТР-лазера (б)
Слайд 41
Варикозное расширение вен:
-до лечения (а);
-после сеанса КТР-лазера и
склеротерапии (б)

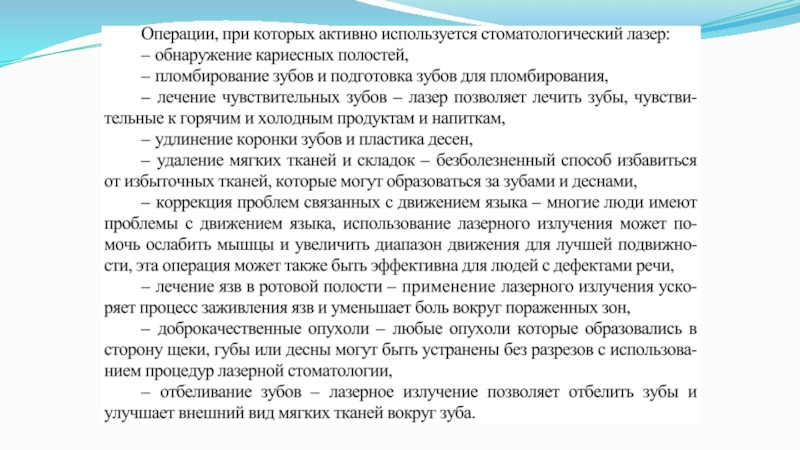

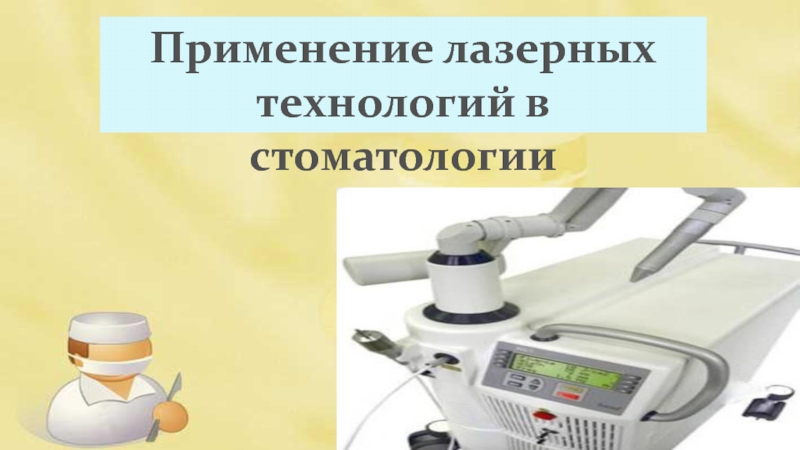

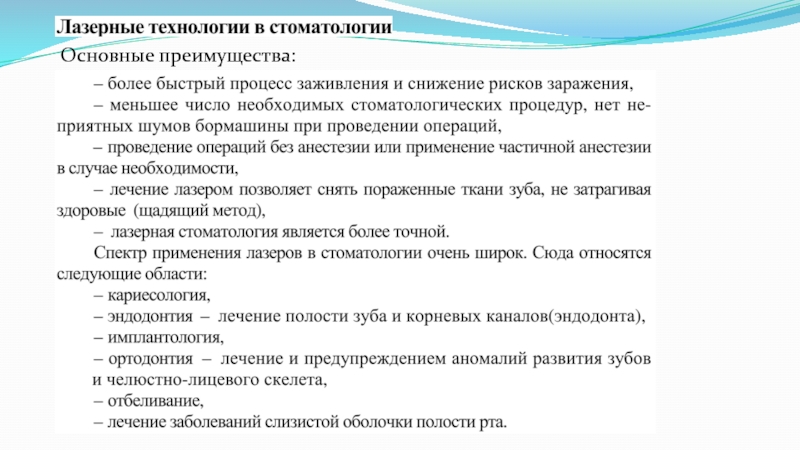

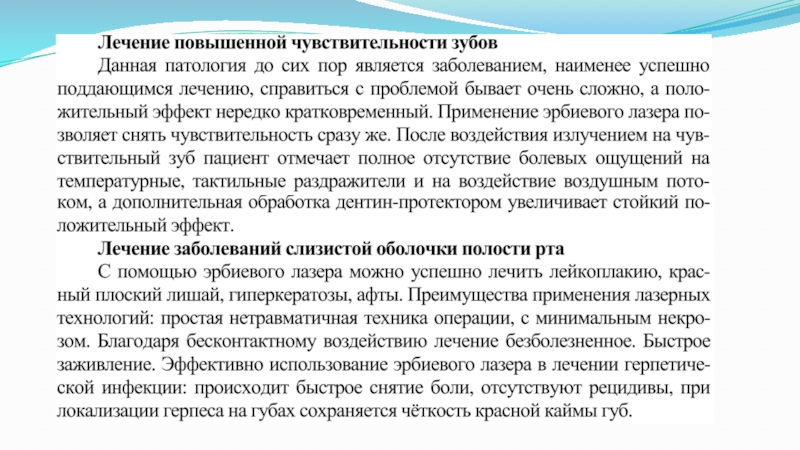

Слайд 48Применение лазерных технологий в стоматологии

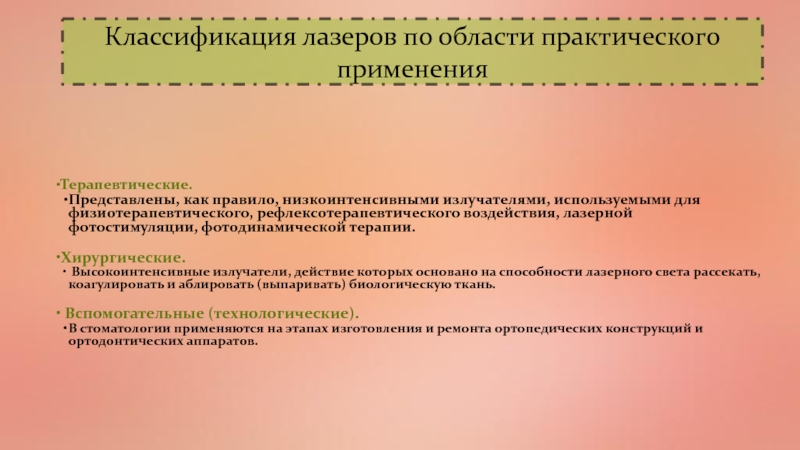

Слайд 50Классификация лазеров по области практического применения

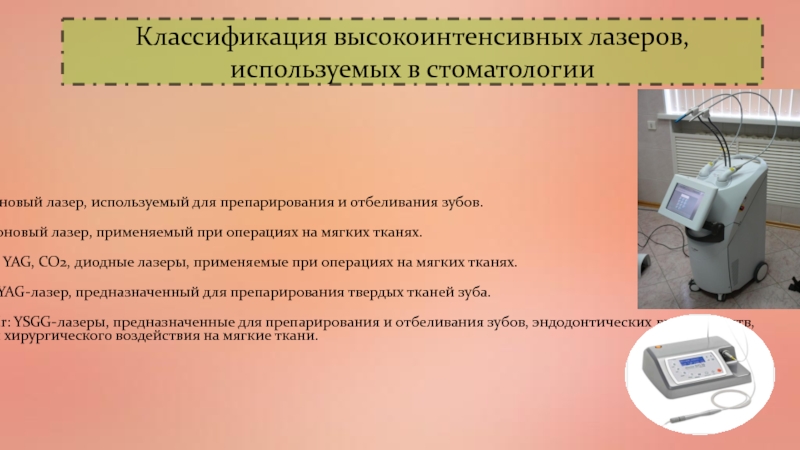

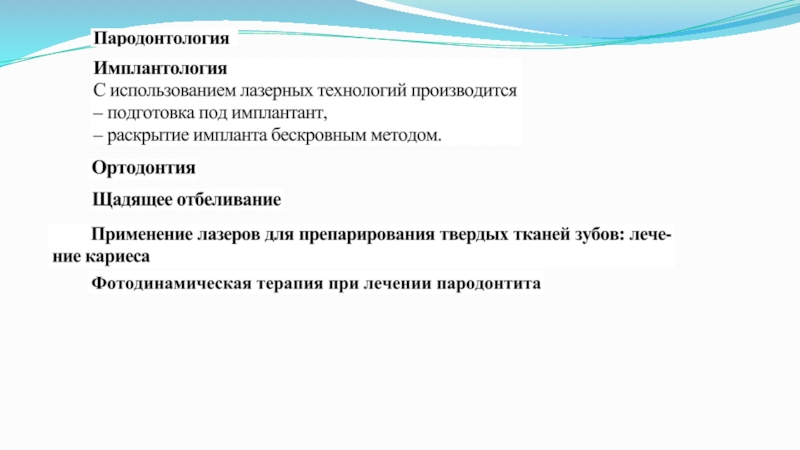

Слайд 51Классификация высокоинтенсивных лазеров, используемых в стоматологии

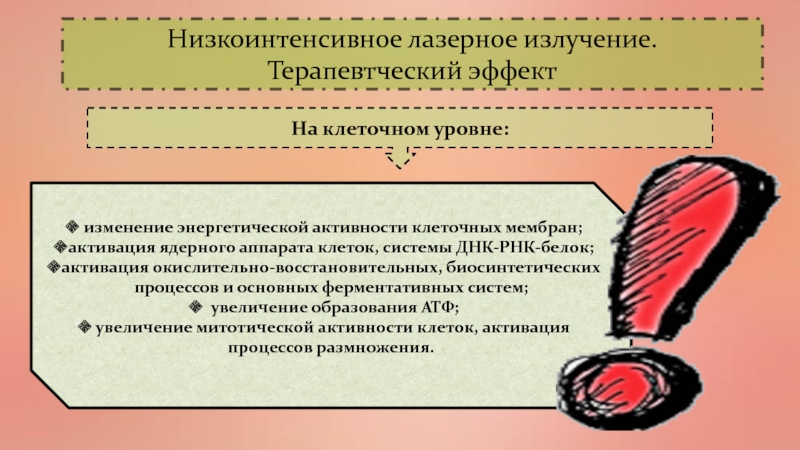

Слайд 52Низкоинтенсивное лазерное излучение.
Терапевтческий эффект
На клеточном уровне:
изменение энергетической активности клеточных
мембран;
активация ядерного аппарата клеток, системы ДНК-РНК-белок;
активация окислительно-восстановительных, биосинтетических процессов
и основных ферментативных систем;
увеличение образования АТФ;
увеличение митотической активности клеток, активация процессов размножения.

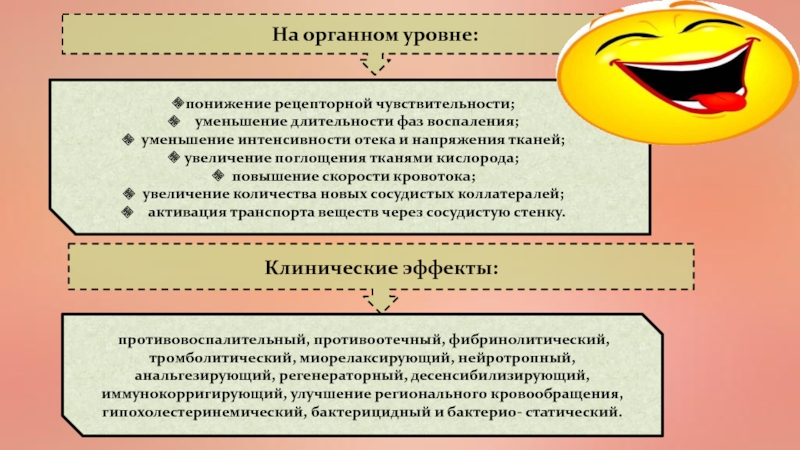

Слайд 53На органном уровне:
понижение рецепторной чувствительности;
уменьшение длительности фаз воспаления;
уменьшение интенсивноcти отека и напряжения тканей;
увеличение поглощения тканями кислорода;
повышение скорости кровотока;
увеличение количества новых сосудистых коллатералей;
активация транспорта веществ через сосудистую стенку.
Клинические эффекты:
противовоспалительный, противоотечный, фибринолитический, тромболитический, миорелаксирующий, нейротропный, анальгезирующий, регенераторный, десенсибилизирующий, иммунокорригирующий, улучшение регионального кровообращения, гипохолестеринемический, бактерицидный и бактерио- статический.

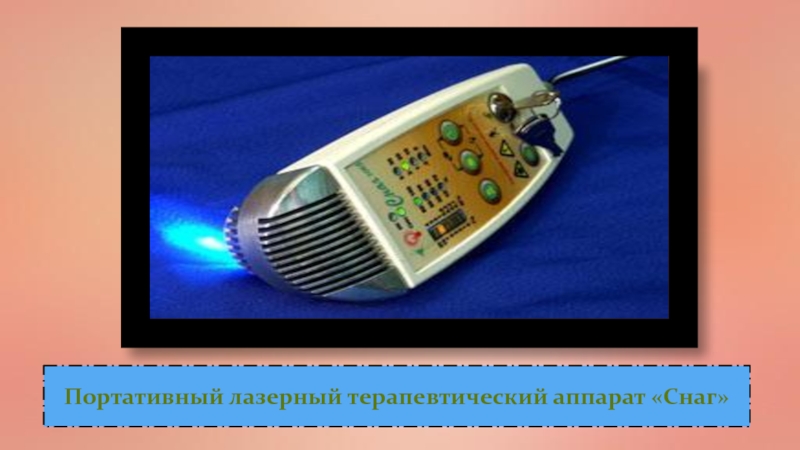

Слайд 54Портативный лазерный терапевтический аппарат «Снаг»

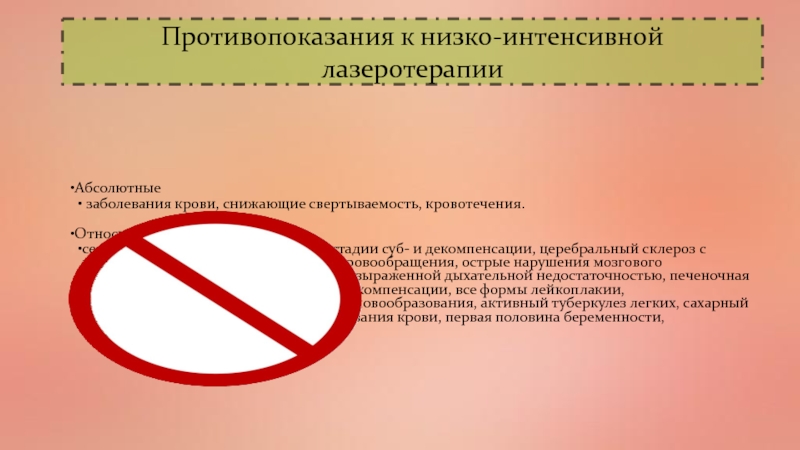

Слайд 55Противопоказания к низко-интенсивной лазеротерапии

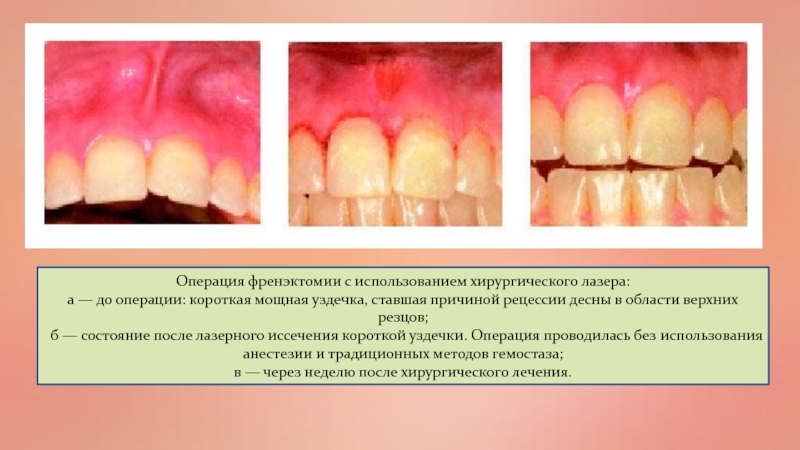

Слайд 56Операция френэктомии с использованием хирургического лазера:
а — до операции:
короткая мощная уздечка, ставшая причиной рецессии десны в области верхних
резцов;
б — состояние после лазерного иссечения короткой уздечки. Операция проводилась без использования анестезии и традиционных методов гемостаза;
в — через неделю после хирургического лечения.
Слайд 57 Получение блокового костного трансплантата с использованием хирургического лазера:
а
— вид до операции;
б — после отслойки мягких тканей
вырезается трансплантат необходимой формы и размеров;
в — лазерный «скальпель» позволяет получить донорскую ткань с неповрежденной надкостницей
Слайд 58Увеличение высоты наддесневой части корня зуба для последующего ортопедического лечения:
а — до операции (отсутствуют клинические условия для восстановления коронковой
части зубов 11 и 21);
б — увеличение высоты наддесневой части корня зуба путем лазерного иссечения прилежащих тканей (в том числе костной);
в — для закрепления полученных результатов на подготовленные зубы изготовлен непосредственный протез
Слайд 59Удаление невринномы правой боковой поверхности языка с использованием диодного хирургического
лазера:
а — невринома правой боковой поверхности языка (вид до
лечения);
б — удаление опухоли через разрез на поверхности языка;
в — макропрепарат опухоли;
г — вид операционной раны сразу после вмешательства. Заметно отсутствие кровоточивости;
д — слизистая оболочка языка через две недели после операции

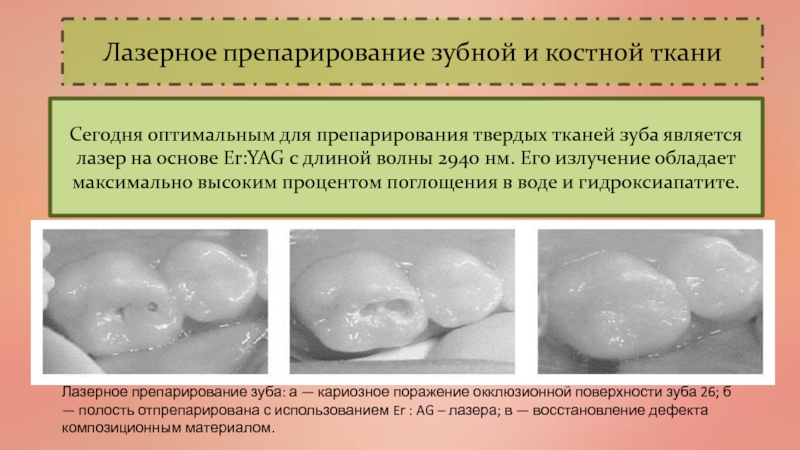

Слайд 60Лазерное препарирование зубной и костной ткани
Сегодня оптимальным для препарирования твердых
тканей зуба является лазер на основе Er:YAG с длиной волны
2940 нм. Его излучение обладает максимально высоким процентом поглощения в воде и гидроксиапатите.
Лазерное препарирование зуба: а — кариозное поражение окклюзионной поверхности зуба 26; б — полость отпрепарирована с использованием Er : AG – лазера; в — восстановление дефекта композиционным материалом.
Слайд 61Лазерное препарирование зубной и костной ткани
Типичный лазерный аппарат состоит из
базового блока, генерирующего свет определенной мощности и частоты, световода, и
лазерного наконечника, которым врач непосредственно работает в полости рта пациента. Включение и выключение аппарата осуществляется с помощью ножной педали.
Слайд 62Для удобства работы выпускаются различные типы наконечников: прямые, угловые, для
калибровки мощности и т. д. Все они оборудованы системой охлаждения
вода-воздух для постоянного контроля температуры и удаления отпрепарированных твердых тканей.
При работе с лазерной техникой обязательно должны использоваться средства защиты зрения, т.к. лазерный свет вреден для глаз. Врач и пациент во время препарирования должны находиться в защитных очках. Следует отметить, что опасность потери зрения от лазерного излучения на несколько порядков меньше, чем от стандартного стоматологического фотополимеризатора.

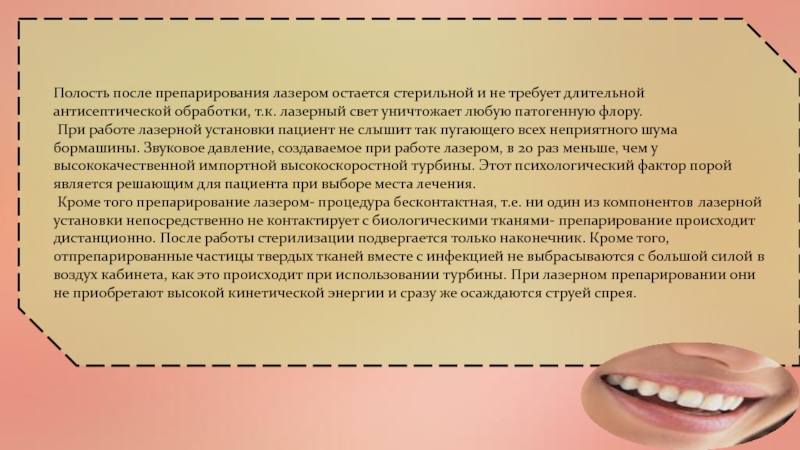

Слайд 63Полость после препарирования лазером остается стерильной и не требует длительной
антисептической обработки, т.к. лазерный свет уничтожает любую патогенную флору.
При
работе лазерной установки пациент не слышит так пугающего всех неприятного шума бормашины. Звуковое давление, создаваемое при работе лазером, в 20 раз меньше, чем у высококачественной импортной высокоскоростной турбины. Этот психологический фактор порой является решающим для пациента при выборе места лечения.
Кроме того препарирование лазером- процедура бесконтактная, т.е. ни один из компонентов лазерной установки непосредственно не контактирует с биологическими тканями- препарирование происходит дистанционно. После работы стерилизации подвергается только наконечник. Кроме того, отпрепарированные частицы твердых тканей вместе с инфекцией не выбрасываются с большой силой в воздух кабинета, как это происходит при использовании турбины. При лазерном препарировании они не приобретают высокой кинетической энергии и сразу же осаждаются струей спрея.

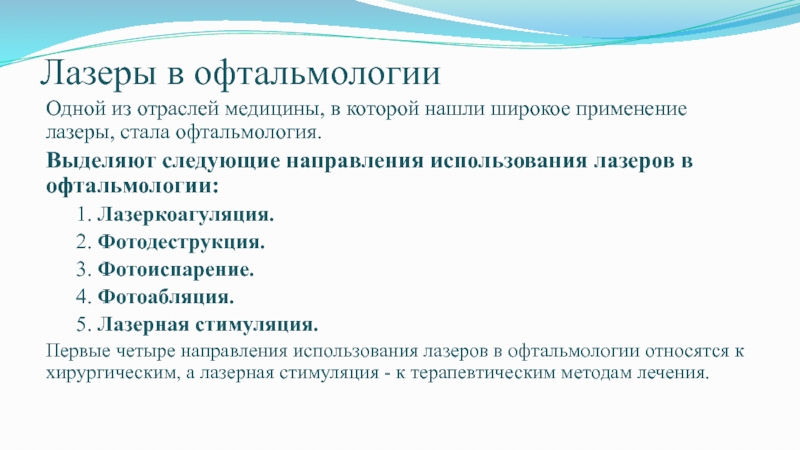

Слайд 68Лазеры в офтальмологии
Одной из отраслей медицины, в которой нашли широкое
применение лазеры, стала офтальмология.
Выделяют следующие направления использования лазеров в
офтальмологии:
1. Лазеркоагуляция.
2. Фотодеструкция.
3. Фотоиспарение.
4. Фотоабляция.
5. Лазерная стимуляция.
Первые четыре направления использования лазеров в офтальмологии относятся к хирургическим, а лазерная стимуляция - к терапевтическим методам лечения.

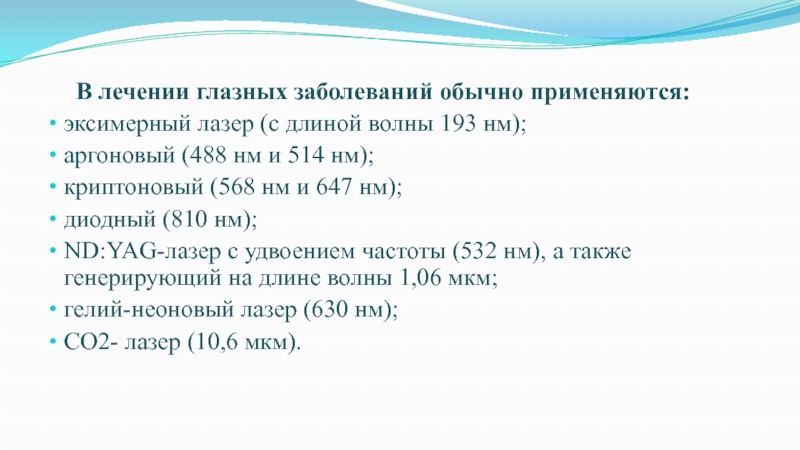

Слайд 69 В лечении глазных заболеваний обычно применяются:
эксимерный лазер (с длиной
волны 193 нм);
аргоновый (488 нм и 514 нм);
криптоновый
(568 нм и 647 нм);
диодный (810 нм);
ND:YAG-лазер с удвоением частоты (532 нм), а также генерирующий на длине волны 1,06 мкм;
гелий-неоновый лазер (630 нм);
СО2- лазер (10,6 мкм).

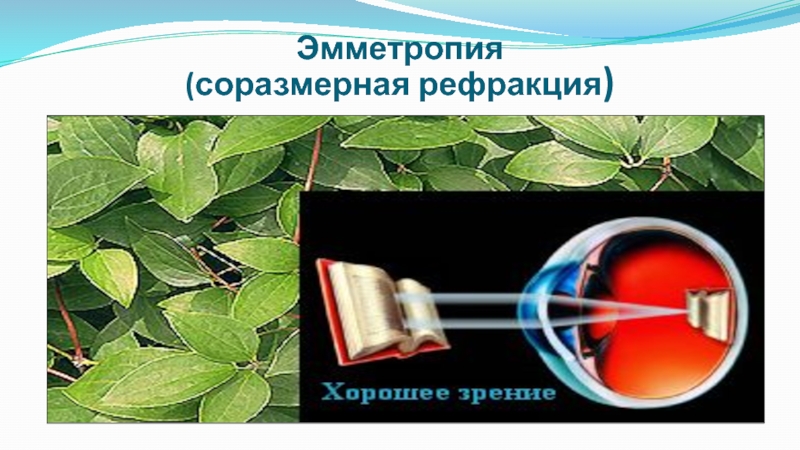

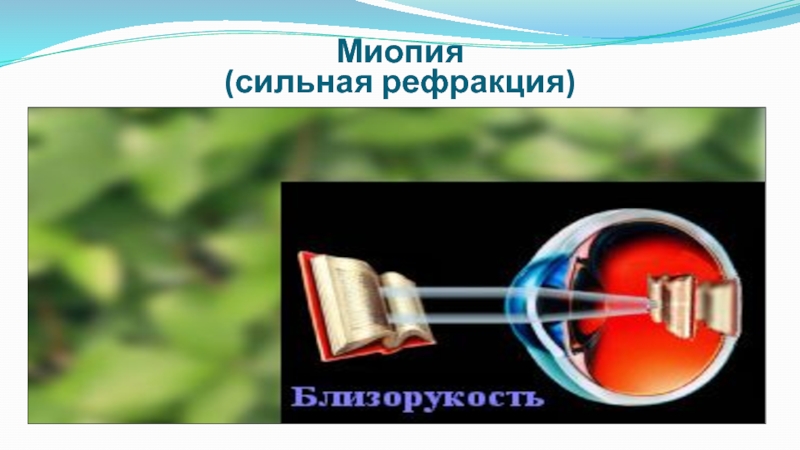

Слайд 70Эмметропия
(соразмерная рефракция)
Слайд 72Гиперметропия
(слабая рефракция)
Слайд 73
Рефракционная хирургия –
изменение преломляющей оптической системы
глаза хирургическим путем с целью исправления недостатков рефракции (в первую
очередь, дефокуса)
Слайд 74Строение глазного яблока
(оптическая система глаза)

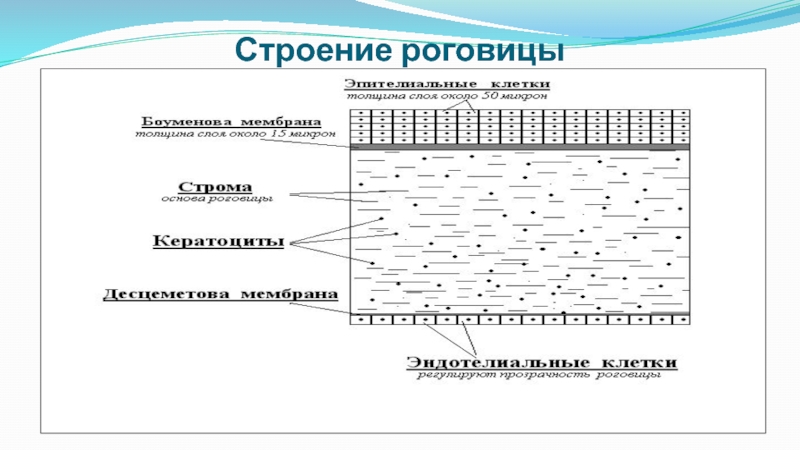

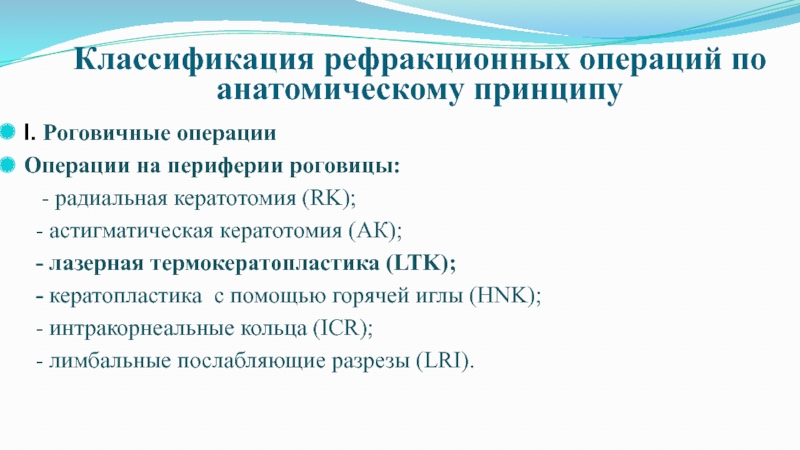

Слайд 76Классификация рефракционных операций по
анатомическому принципу
I. Роговичные операции
Операции на периферии
роговицы:
- радиальная кератотомия (RK);
- астигматическая кератотомия (АК);
- лазерная
термокератопластика (LTK);
- кератопластика с помощью горячей иглы (HNK);
- интракорнеальные кольца (ICR);
- лимбальные послабляющие разрезы (LRI).

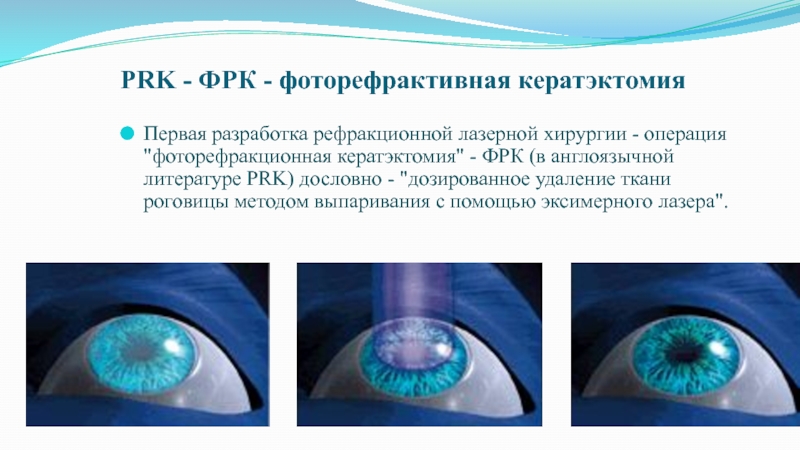

Слайд 77PRK - ФРК - фоторефрактивная кератэктомия
Первая разработка рефракционной лазерной хирургии
- операция "фоторефракционная кератэктомия" - ФРК (в англоязычной литературе PRK)
дословно - "дозированное удаление ткани роговицы методом выпаривания с помощью эксимерного лазера".

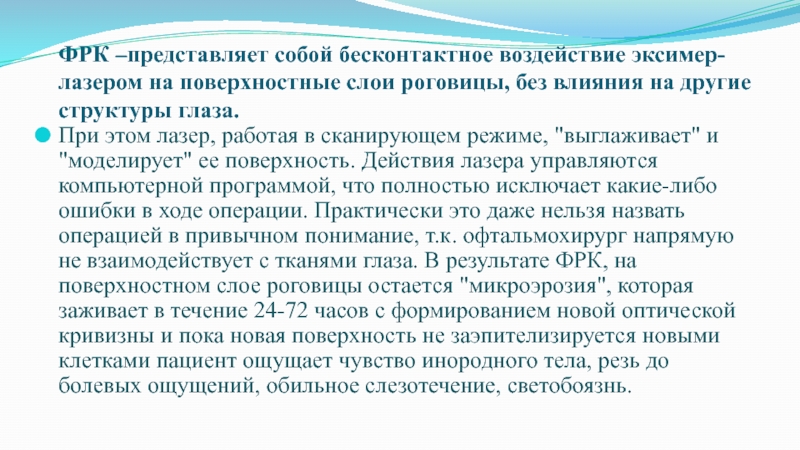

Слайд 78ФРК –представляет собой бесконтактное воздействие эксимер-лазером на поверхностные слои роговицы,
без влияния на другие структуры глаза.
При этом лазер, работая в
сканирующем режиме, "выглаживает" и "моделирует" ее поверхность. Действия лазера управляются компьютерной программой, что полностью исключает какие-либо ошибки в ходе операции. Практически это даже нельзя назвать операцией в привычном понимание, т.к. офтальмохирург напрямую не взаимодействует с тканями глаза. В результате ФРК, на поверхностном слое роговицы остается "микроэрозия", которая заживает в течение 24-72 часов с формированием новой оптической кривизны и пока новая поверхность не заэпителизируется новыми клетками пациент ощущает чувство инородного тела, резь до болевых ощущений, обильное слезотечение, светобоязнь.

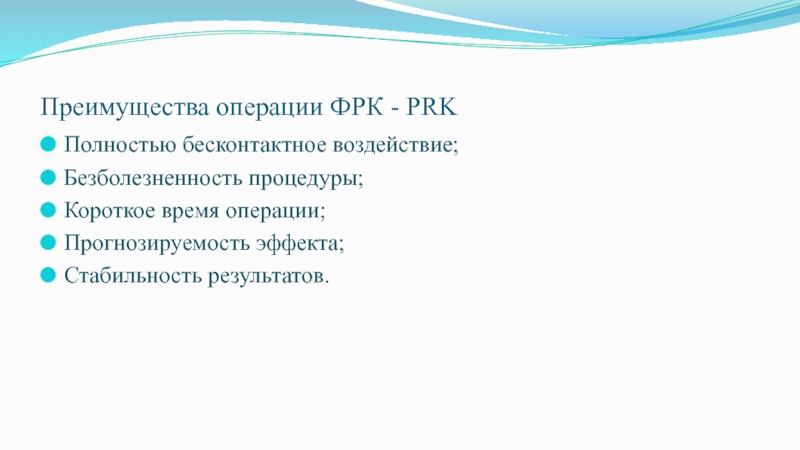

Слайд 79Преимущества операции ФРК - PRK
Полностью бесконтактное воздействие;
Безболезненность процедуры;
Короткое время операции;
Прогнозируемость эффекта;
Стабильность результатов.

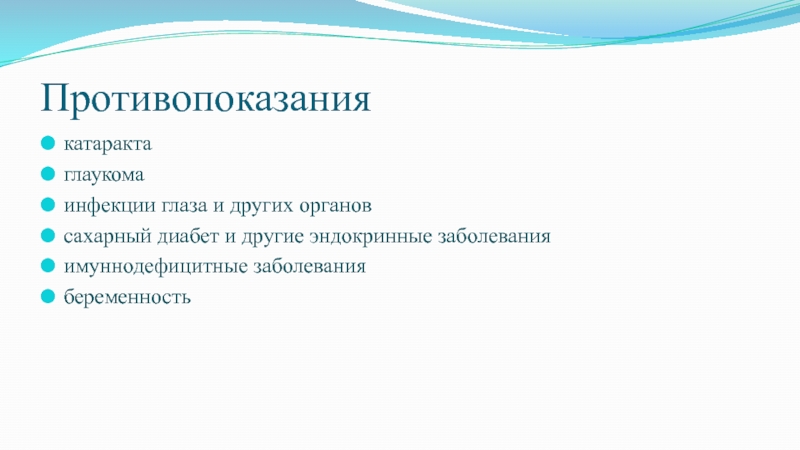

Слайд 80Противопоказания
катаракта
глаукома
инфекции глаза и других органов
сахарный диабет и другие эндокринные
заболевания
имуннодефицитные заболевания
беременность

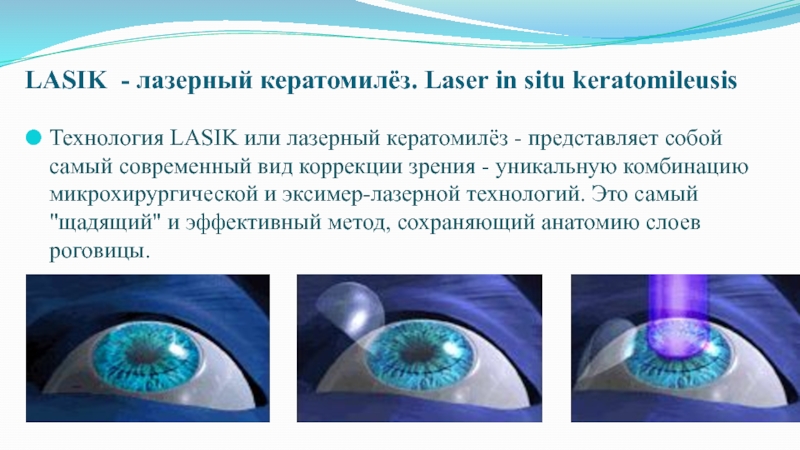

Слайд 81LASIK - лазерный кератомилёз. Laser in situ keratomileusis
Технология LASIK
или лазерный кератомилёз - представляет собой самый современный вид коррекции
зрения - уникальную комбинацию микрохирургической и эксимер-лазерной технологий. Это самый "щадящий" и эффективный метод, сохраняющий анатомию слоев роговицы.
Слайд 82LASIK состоит из 2- х комбинированных этапов операции:
1 этап
открывает доступ к средним слоям роговичной ткани. Отделяется верхний слой
роговицы в виде круглого лоскута 8 мм. и более, но не полностью, а с одной стороны остается прикрепленным к роговице
2 этап создание нового профиля роговицы, чтобы в дальнейшем лучи фокусировались точно на сетчатке глаза с помощью эксимерного лазера.

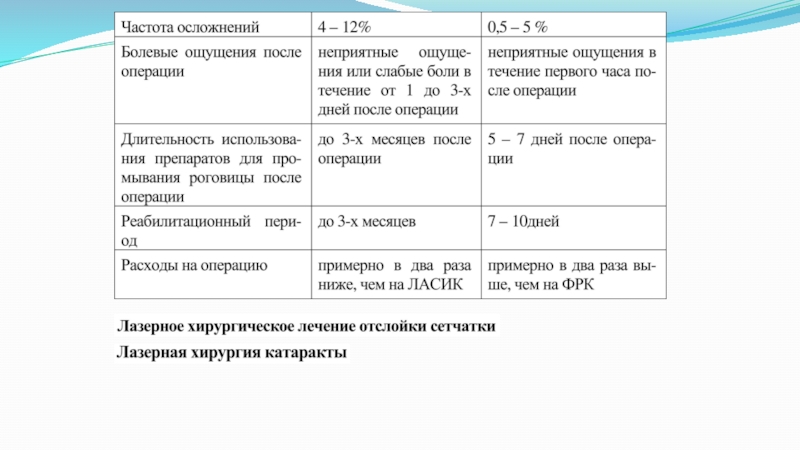

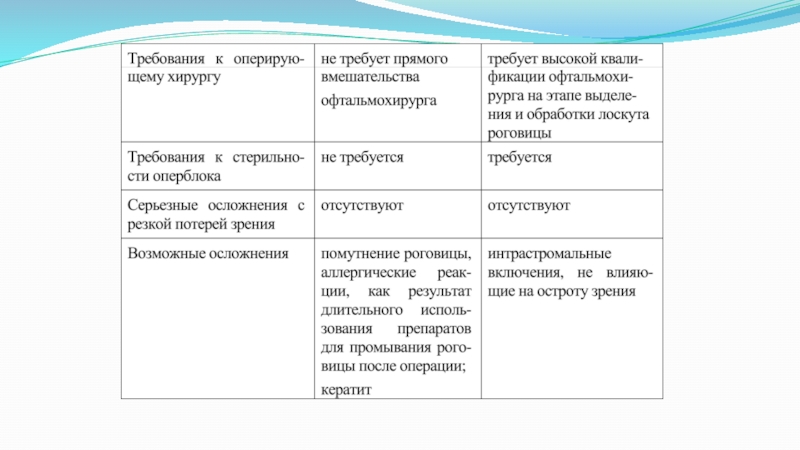

Слайд 83Преимущества операции ЛАЗИК
Сохранение анатомии слоев роговицы (самая высокоточная и
щадящая операция на глазу)
Быстрое восстановление зрения: у большинства пациентов
восстановление зрения происходит в первые 2 - 24 часа
Безболезненность процедуры
Прогнозируемость эффекта
Стабильность результатов
Нет никаких швов, рубцов, насечек
Возможно проведение сразу коррекции обоих глаз
