Проект по теме: Ф еррит ы Подготовили : С т у д е н т 5 8 1 г р у п п ы Ш а

2019

или диэлектрические свойства, благодаря чему они получили широкое применение как магнитные материалы в радиотехнике,

радиоэлектронике, вычислительной технике.

Чаще всего применяются ферриты следующих типов:
MnO*ZnO x 2Fe2 O3 - марганцево-цинковый феррит;
Nio*ZnO x 2Fe2 O3 - никель-цинковый феррит;
MgO*MnO*2Fe2 O3 - магний-марганцевый феррит.

магнитной проницаемости ,что приводит к малым потерям на вихревые токи.
Индукция

насыщения ферритов меньше, чем металлических магнитных материалов.
Особенно выгодно применение их на высоких частотах при малых индукциях. По электрическим свойствам ферриты представляют собой полупроводники, проводимость которых возрастает с повышением температуры.
Ферриты можно приклеивать к металлическим поверхностям и склеивать между собой. Разумеется, ферриты притягиваются магнитом
Ферриты обладают высоким значениями намагниченности и температурами Кюри.

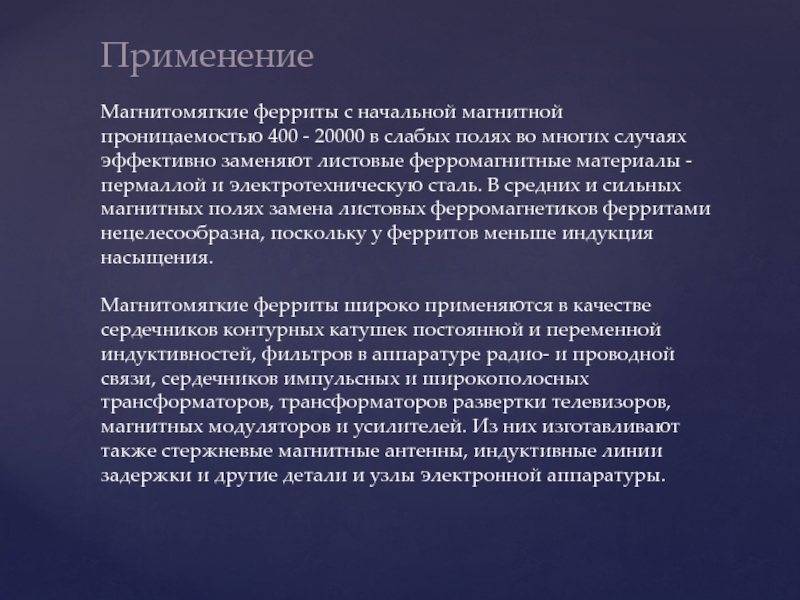

слабых полях во многих случаях эффективно заменяют листовые ферромагнитные материалы

- пермаллой и электротехническую сталь. В средних и сильных магнитных полях замена листовых ферромагнетиков ферритами нецелесообразна, поскольку у ферритов меньше индукция насыщения.

Магнитомягкие ферриты широко применяются в качестве сердечников контурных катушек постоянной и переменной индуктивностей, фильтров в аппаратуре радио- и проводной связи, сердечников импульсных и широкополосных трансформаторов, трансформаторов развертки телевизоров, магнитных модуляторов и усилителей. Из них изготавливают также стержневые магнитные антенны, индуктивные линии задержки и другие детали и узлы электронной аппаратуры.

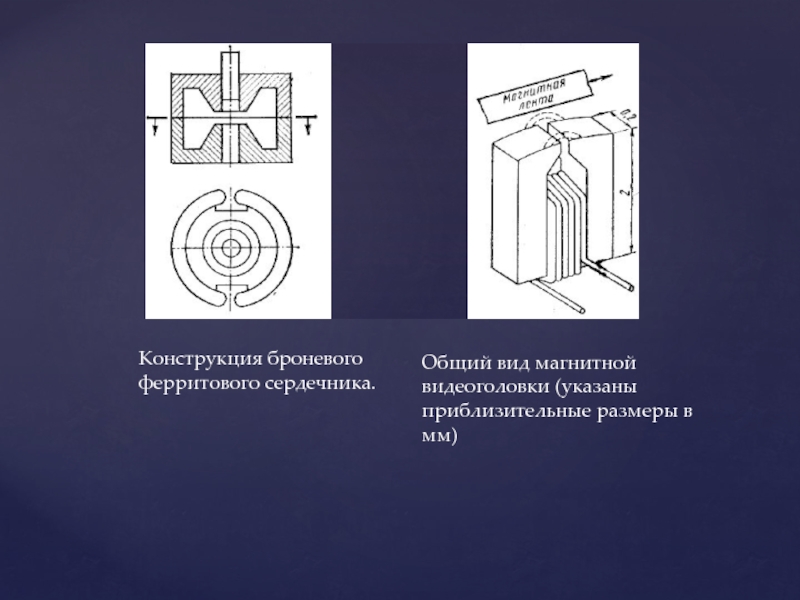

магнитопроводы бывают либо монолитными, в виде единого тела (например, кольцевой

сердечник), либо составными - из двух хорошо пришлифованных друг к другу частей, зазор между которыми по возможности мал. Составные магнитопроводы распространены шире монолитных, так как намотка проволоки на последние вызывает определенные трудности. В качестве примера на рис.4 показана конструкция составного сердечника закрытого (броневого) типа. Он состоит из двух одинаковых чашек и стержня-подстроечника, входящего в центральное отверстие. Перемещением подстроечника можно регулировать индуктивность катушки.

в мм)
