Проект системы цифрового телевещания

ОБРАЗОВАНИЯ
«БЕЛГОРОДСКИЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ(БелГУ)»
ФАКУЛЬТЕТ КОМПЬЮТЕРНЫХ НАУК И ТЕЛЕКОММУНИКАЦИЙ
КАФЕДРА ИНФОРМАЦИОННО-ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ

И ТЕХНОЛОГИЙ

КУРСОВОЙ ПРОЕКТ
на тему:«Проект системы цифрового телевещания для города Шебекино»


1405.210405.140610. ПЗКП

Исполнитель Д.Д. Груздев
студент группы 140610

Руководитель
канд. техн. наук, доцент кафедры ИТСиТ БелГУ И.А. Сидоренко


Белгород 2010

Выбор способа доставки и распределения транслируемого контента.
Расчёт способов доставки

телевизионного сигнала в город Шебекино.

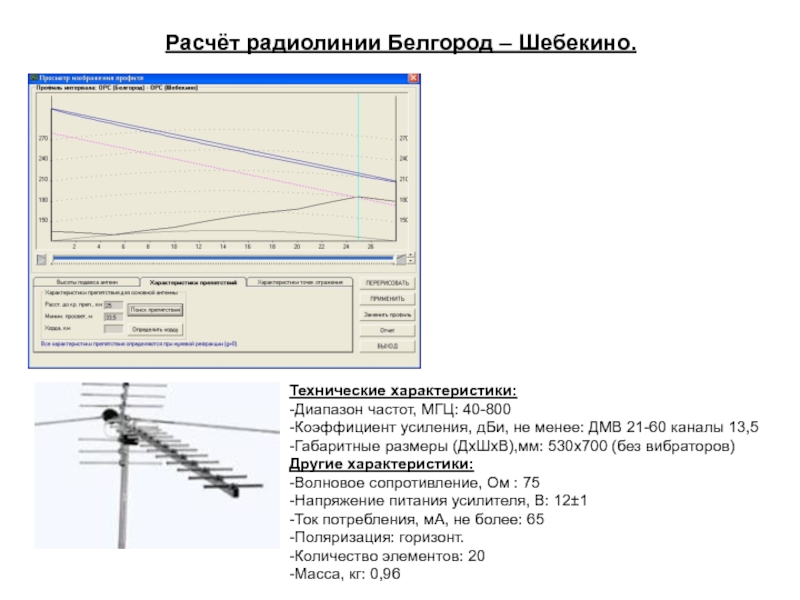

Расчёт радиолинии Белгород –Шебекино.
Проектирование распределительной сети телевещания для города Шебекино

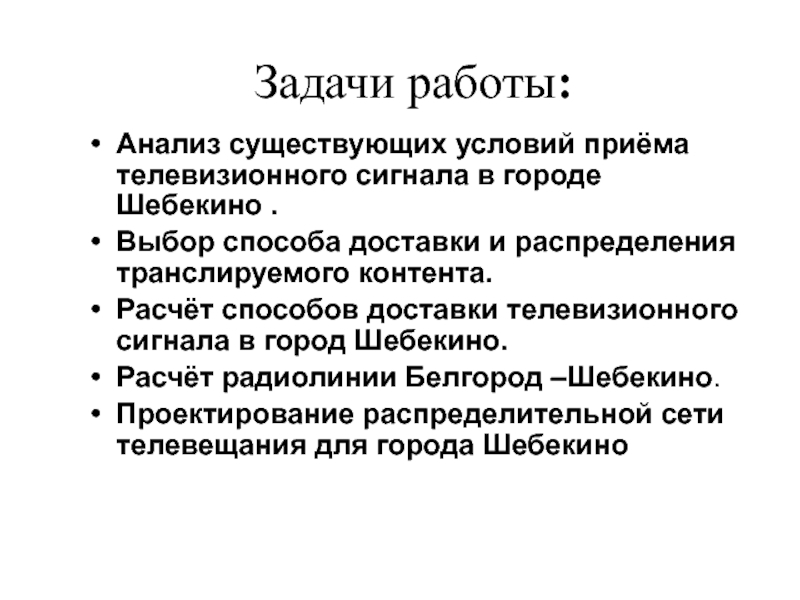

Задачи работы:

местности по фотоснимкам со спутника было выявлено, что Шебекино располагается

в равнине, разброс высот по городу не превышает 15-20 метров. Сложность составляет то, что с севера и северо-запада он окружен высокими холмами, которые затрудняют доставку сигнала с белгородской ОРТПЦ. Ближайшая ретрансляционная станция, возле села Зимовное не позволяет осуществить надёжный и качественный приём на территории всего города, к тому же ретранслируются всего 2 канала.
В ходе курсового проекта необходимо решить задачу обеспечения города Шебекино уверенным приёмом ТВ сигнала. Также необходимо увеличить количество телевизионных каналов с 2 до 9.

доставки телевизионного контента в район:
-использование существующей системы аналогового вещания из

Белгорода или близ лежащей телевизионной станции.

-использование каналов спутниковой системы телевещания.

Современные системы телевизионного вещания развиваются в трех направлениях:

первое - интенсивный рост числа коллективных и индивидуальных установок спутникового телевизионного вещания;

второе - внедрение широкополосных сетей кабельного телевидения в полосе 5...862 МГц, способных предоставить телезрителю до 100 и более телевизинных программ;

третье - внедрение и развитие наземного ТВ при реализации систем, так называемого сотового телевещания.

усиления, дБи, не менее: ДМВ 21-60 каналы 13,5
-Габаритные размеры (ДхШхВ),мм:

530х700 (без вибраторов)
Другие характеристики:
-Волновое сопротивление, Ом : 75
-Напряжение питания усилителя, В: 12±1
-Ток потребления, мА, не более: 65
-Поляризация: горизонт.
-Количество элементов: 20
-Масса, кг: 0,96

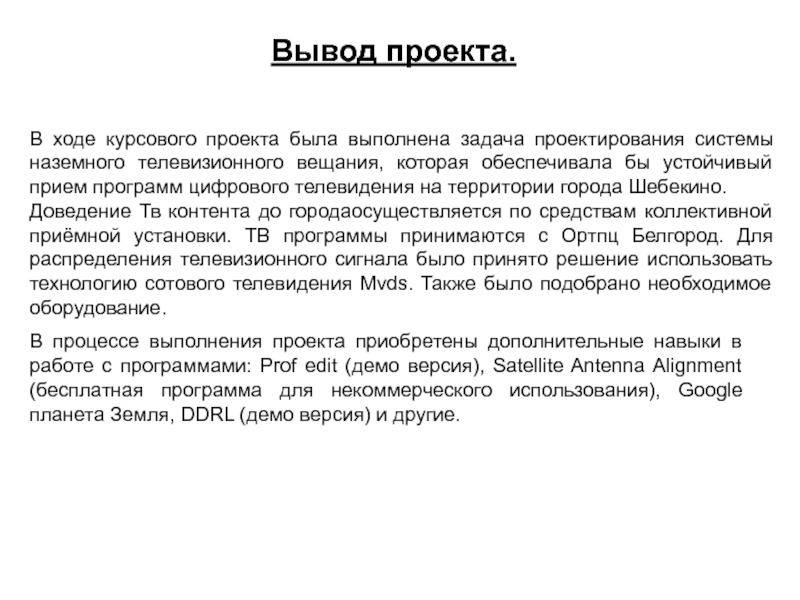

наземного телевизионного вещания, которая обеспечивала бы устойчивый прием программ цифрового

телевидения на территории города Шебекино.
Доведение Тв контента до городаосуществляется по средствам коллективной приёмной установки. ТВ программы принимаются с Ортпц Белгород. Для распределения телевизионного сигнала было принято решение использовать технологию сотового телевидения Mvds. Также было подобрано необходимое оборудование.

В процессе выполнения проекта приобретены дополнительные навыки в работе с программами: Prof edit (демо версия), Satellite Antenna Alignment (бесплатная программа для некоммерческого использования), Google планета Земля, DDRL (демо версия) и другие.
