Мультивибратор.ppt

прямоугольной формы.

ОУ, uвх(+), поступающего по цепи положительной обратной связи, определяется параметрами

делительной цепочки, составленной из резисторов R и R . Поскольку входное сопротивление ОУ велико
Uвх(+)=χUвых

Где χ =
и Uвых мгновенное значение выходного напряжения, которое в течение импульса может быть либо +Uвых max, либо -Uвых max.

момент времени t на рис.2, получил наименование “опрокидывания” мультивибратора.

импульса можно получить при использовании уравнения, описывающего изменение во времени

напряжения на конденсаторе u (t) при его перезаряде через резистор R

u (t) = u (∞) – [u (∞) - u (0)] e (2)

где uс (∞) – напряжение после полного установления переходного процесса заряда конденсатора;

u (0) – напряжение в начальный момент переходного процесса;

τ = RC – постоянная времени переходного процесса.

следует принять t - начало этого импульса. Поэтому

u (0) = - χ Uвых max. (3)

В конце импульса, т.е. при t = τ
u ( τ ) = χ Uвых max. (4)
  Напряжение u (∞) не достигается вследствие того, что заряд конденсатора прерывается опрокидыванием мультивибратора. Если бы ограничения процесса заряда не было, то напряжение на конденсаторе достигло бы величины напряжения источника, т.е. Uвых max (см. построение, выполненное пунктиром на рис.3.22,в).
u (∞) = Uвых max. (5)
После подстановки в уравнение (2) при t = τ соотношений (3)–(5)
нетрудно получить
  τ = RC ln (1 + 2 ). (6)
Для симметричного мультивибратора, в котором τ = τ , период релаксации определяется как
Т = 2τи = 2 RC ln (1 + 2 ).

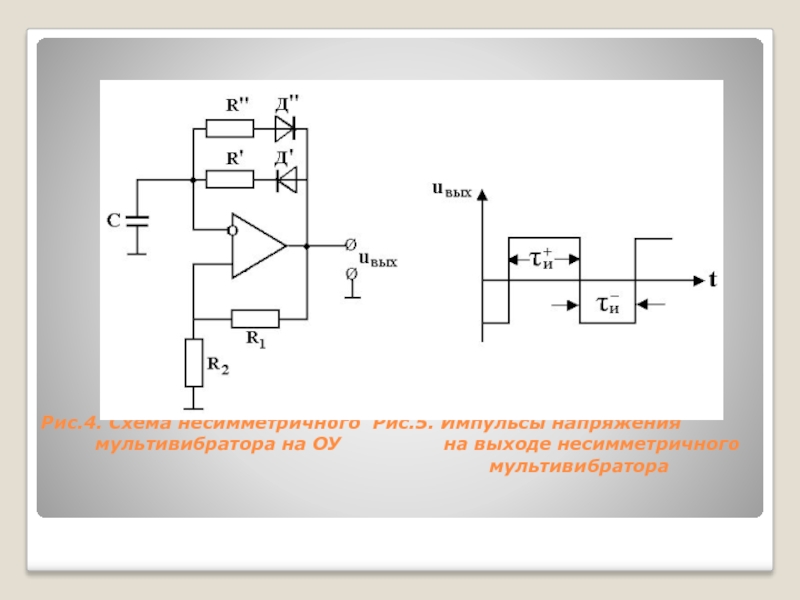

мультивибратора на ОУ

на выходе несимметричного мультивибратора
