Слайд 1Проектирование технологических процессов
Обеспечение качества технологий и изделий
Лекция № 4 от

3 марта

Проектирование технологических процессовОбеспечение качества технологий и изделийЛекция № 4 от 3 марта

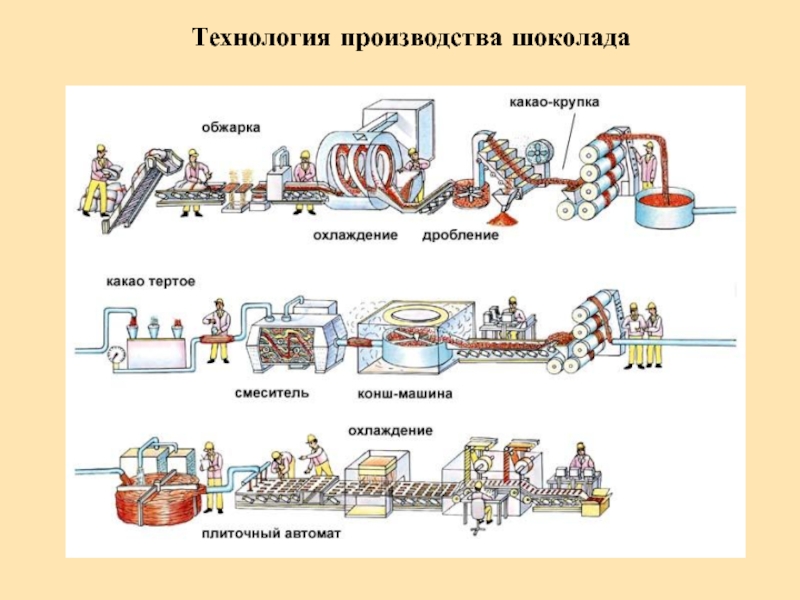

Слайд 2Технология производства шоколада

Технология производства шоколада

Слайд 3Сетевой график тех.процесса

Сетевой график тех.процесса

Слайд 4Виды контроля по месту в технологическом процессе
входной
операционный
приемочный

Виды контроля по месту в технологическом процессевходной операционный приемочный

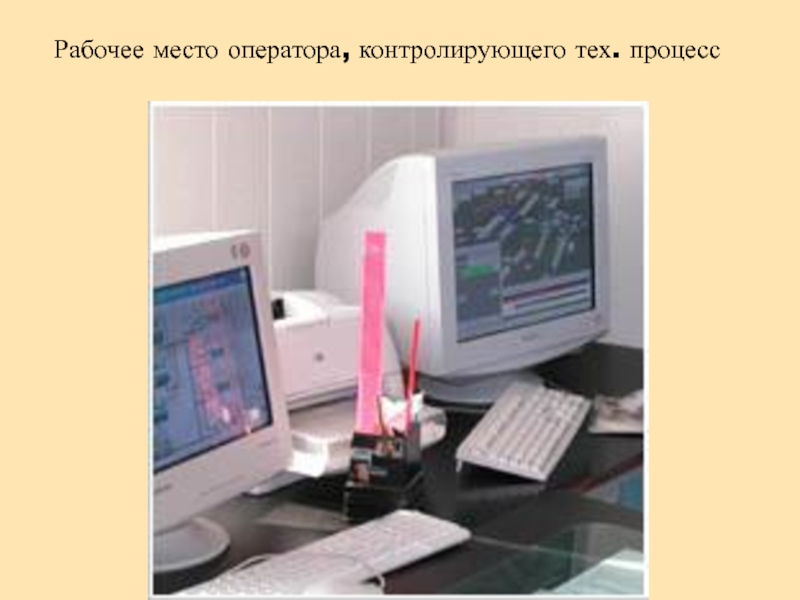

Слайд 5Рабочее место оператора, контролирующего тех. процесс

Рабочее место оператора, контролирующего тех. процесс

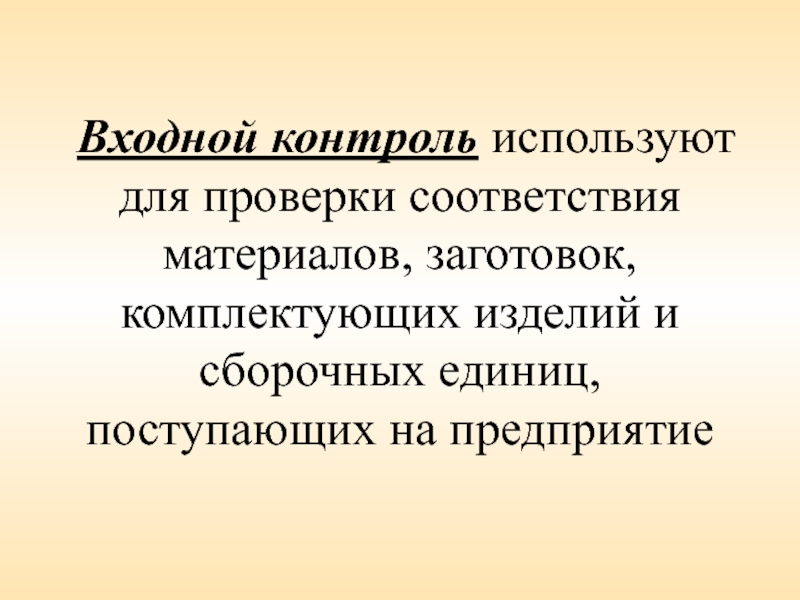

Слайд 6Входной контроль используют для проверки соответствия материалов, заготовок, комплектующих изделий

и сборочных единиц, поступающих на предприятие

Входной контроль используют для проверки соответствия материалов, заготовок, комплектующих изделий и сборочных единиц, поступающих на предприятие

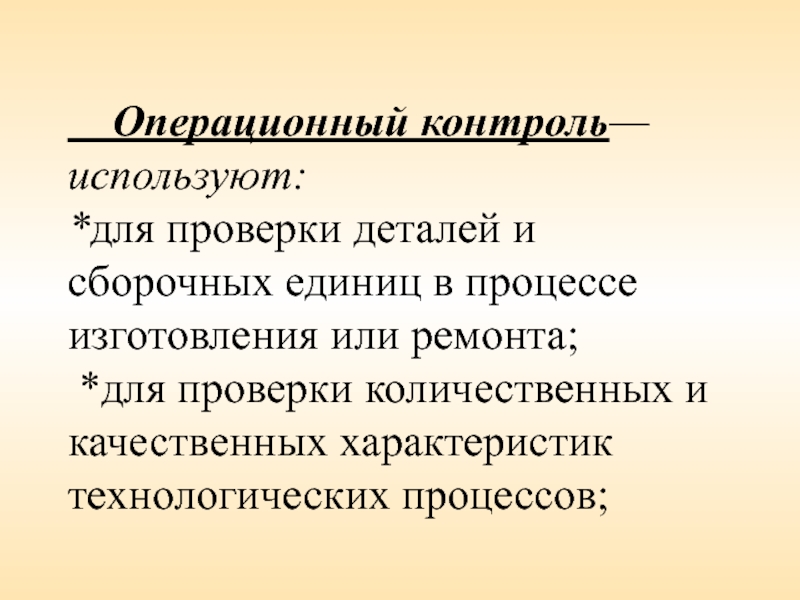

Слайд 7 Операционный контроль— используют: *для

проверки деталей и сборочных единиц в процессе изготовления или ремонта;

*для проверки количественных и качественных характеристик технологических процессов;
Операционный контроль—     используют:  *для проверки деталей и сборочных единиц в

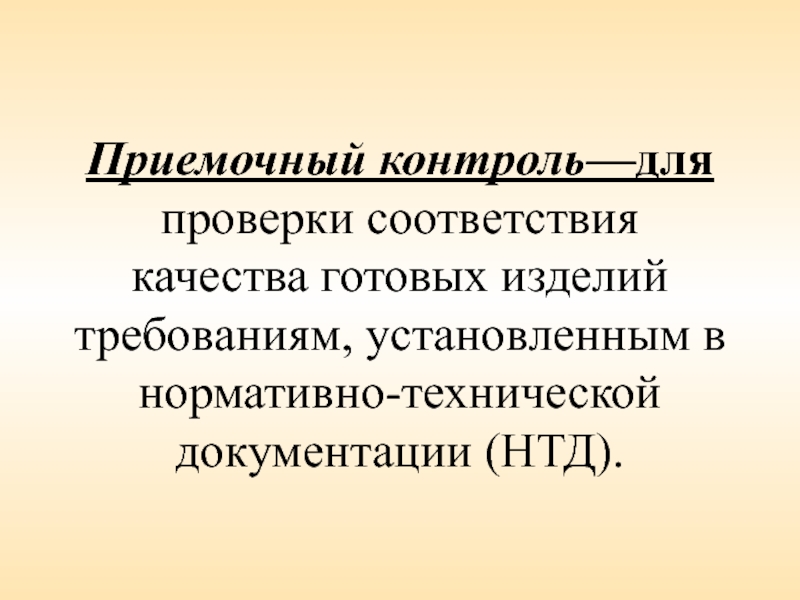

Слайд 8Приемочный контроль—для проверки соответствия качества готовых изделий требованиям, установленным в

нормативно-технической документации (НТД).

Приемочный контроль—для проверки соответствия качества готовых изделий требованиям, установленным в нормативно-технической документации (НТД).

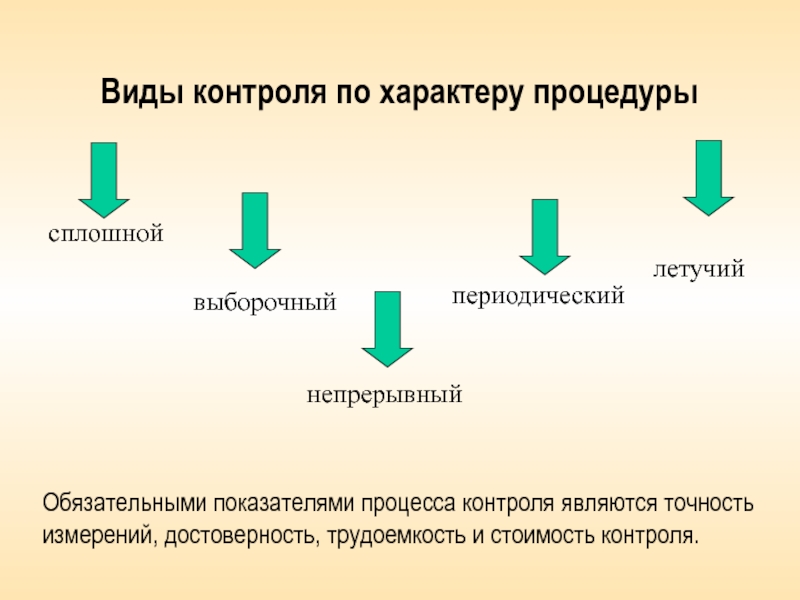

Слайд 9Виды контроля по характеру процедуры
сплошной
выборочный
непрерывный
периодический
летучий


Обязательными показателями процесса контроля являются точность измерений, достоверность, трудоемкость и

стоимость контроля.
Виды контроля по характеру процедуры сплошной выборочный непрерывный периодический летучий Обязательными показателями процесса контроля являются точность измерений,

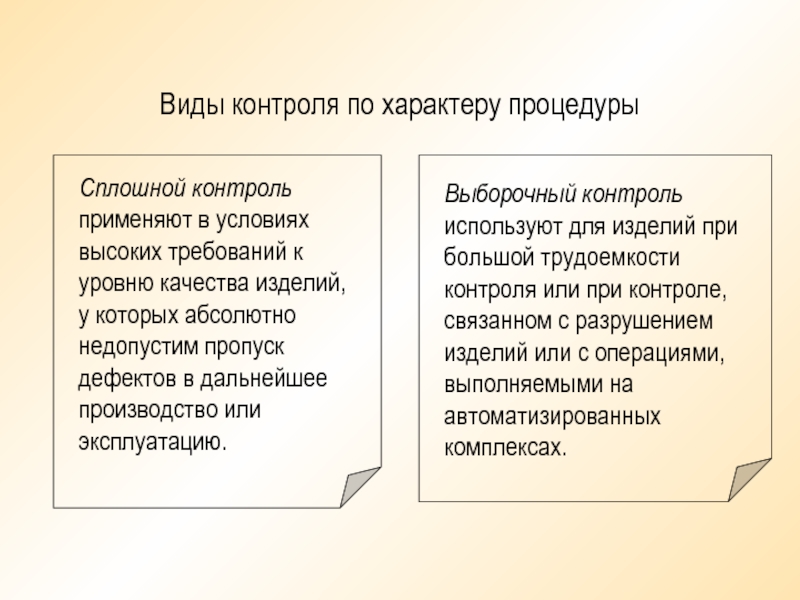

Слайд 10Виды контроля по характеру процедуры
Сплошной контроль применяют

в условиях высоких требований к уровню качества изделий, у которых

абсолютно недопустим пропуск дефектов в дальнейшее производство или эксплуатацию.

Выборочный контроль используют для изделий при большой трудоемкости контроля или при контроле, связанном с разрушением изделий или с операциями, выполняемыми на автоматизированных комплексах.

Виды контроля по характеру процедуры   Сплошной контроль применяют в условиях высоких требований к уровню качества

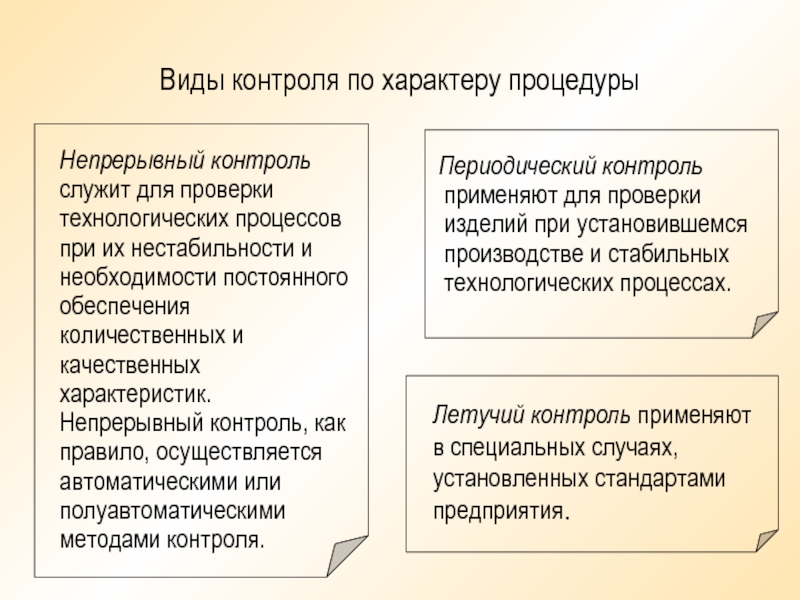

Слайд 11Виды контроля по характеру процедуры
Непрерывный контроль служит

для проверки технологических процессов при их нестабильности и необходимости постоянного

обеспечения количественных и качественных характеристик. Непрерывный контроль, как правило, осуществляется автоматическими или полуавтоматическими методами контроля.

Периодический контроль применяют для проверки изделий при установившемся производстве и стабильных технологических процессах.

Летучий контроль применяют в специальных случаях, установленных стандартами предприятия.

Виды контроля по характеру процедуры   Непрерывный контроль служит для проверки технологических процессов при их нестабильности

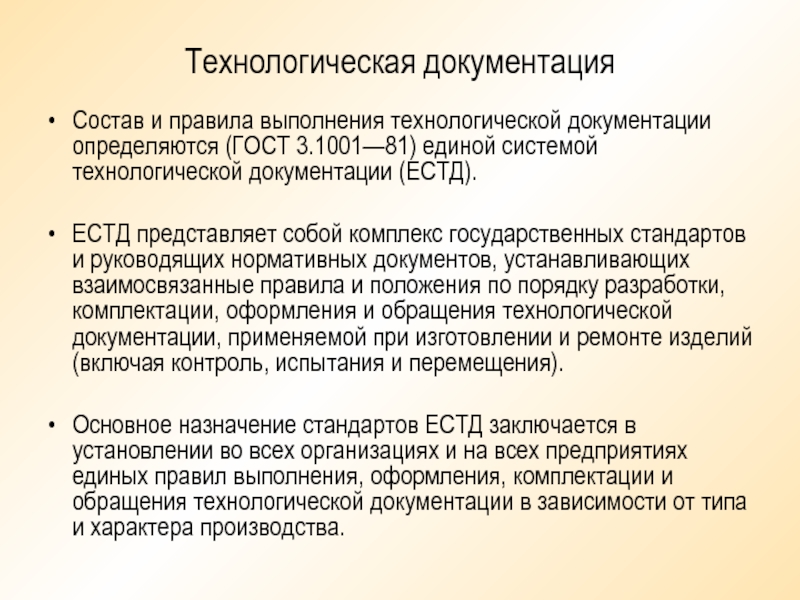

Слайд 12Технологическая документация
Состав и правила выполнения технологической документации определяются (ГОСТ 3.1001—81)

единой системой технологической документации (ЕСТД).

ЕСТД представляет собой комплекс государственных

стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации, применяемой при изготовлении и ремонте изделий (включая контроль, испытания и перемещения).

Основное назначение стандартов ЕСТД заключается в установлении во всех организациях и на всех предприятиях единых правил выполнения, оформления, комплектации и обращения технологической документации в зависимости от типа и характера производства.
Технологическая документацияСостав и правила выполнения технологической документации определяются (ГОСТ 3.1001—81) единой системой технологической документации (ЕСТД). ЕСТД представляет

Слайд 13Структура стандартов по технологичности
ГОСТ 3.1128-93 ЕСТД. Общие правила выполнения графических

технологических документов

Оглавление:
1 Область применения
2 Нормативные ссылки
3 Общие положения
4 Правила

выполнения эскизов
Структура стандартов по технологичностиГОСТ 3.1128-93 ЕСТД. Общие правила выполнения графических технологических документовОглавление: 1 Область применения2 Нормативные ссылки3

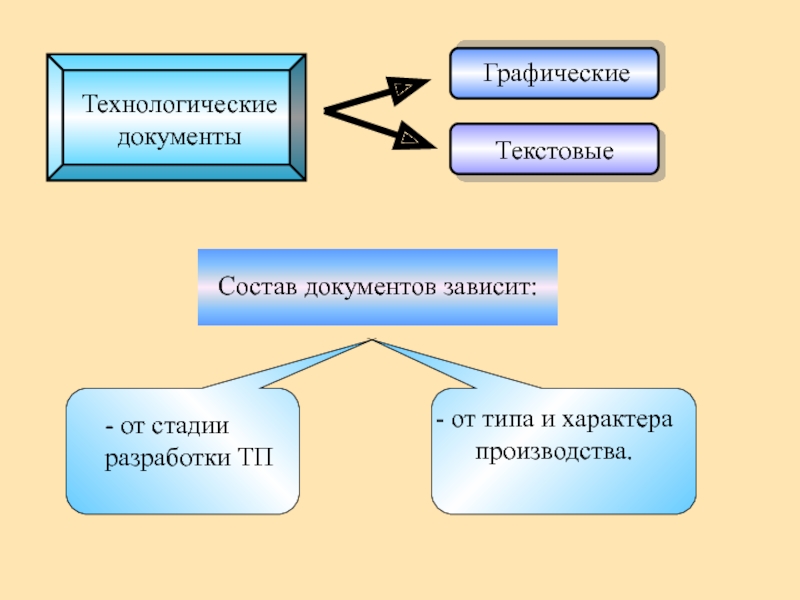

Слайд 14Состав документов зависит:
Технологические документы
Графические
Текстовые
- от стадии разработки

ТП
- от типа и характера производства.

Состав документов зависит: Технологические документыГрафическиеТекстовые  - от стадии разработки ТП- от типа и характера производства.

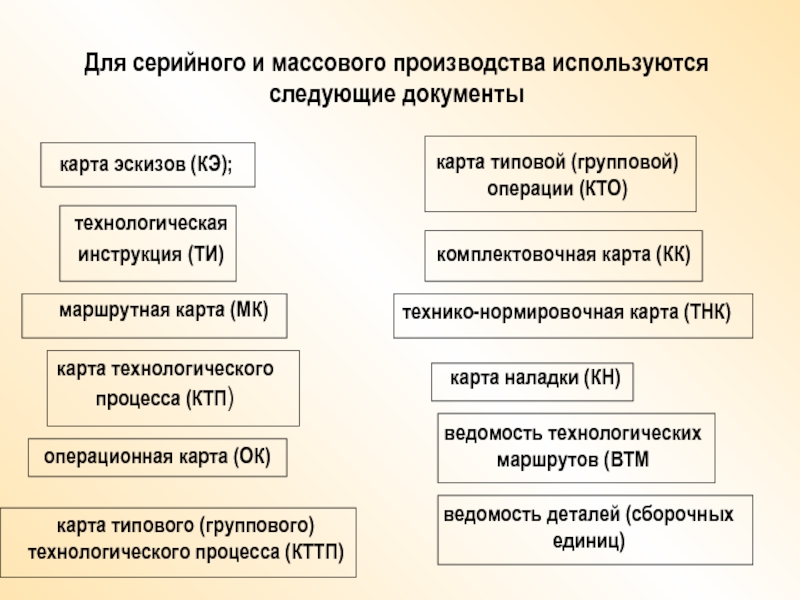

Слайд 15Для серийного и массового производства используются следующие документы
карта эскизов

(КЭ);
технологическая инструкция (ТИ)
маршрутная карта (МК)
карта технологического процесса (КТП)
операционная

карта (ОК)

карта типового (группового) технологического процесса (КТТП)

карта типовой (групповой) операции (КТО)

комплектовочная карта (КК)

технико-нормировочная карта (ТНК)

карта наладки (КН)

ведомость технологических маршрутов (ВТМ

ведомость деталей (сборочных единиц)

Для серийного и массового производства используются следующие документы карта эскизов (КЭ); технологическая инструкция (ТИ) маршрутная карта (МК)карта

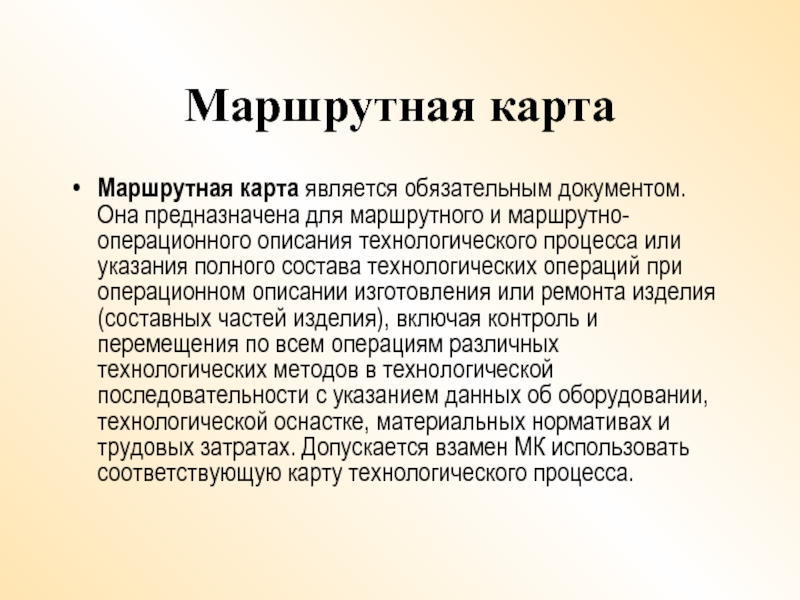

Слайд 16Маршрутная карта
Маршрутная карта является обязательным документом. Она предназначена для

маршрутного и маршрутно-операционного описания технологического процесса или указания полного состава

технологических операций при операционном описании изготовления или ремонта изделия (составных частей изделия), включая контроль и перемещения по всем операциям различных технологических методов в технологической последовательности с указанием данных об оборудовании, технологической оснастке, материальных нормативах и трудовых затратах. Допускается взамен МК использовать соответствующую карту технологического процесса.
Маршрутная карта Маршрутная карта является обязательным документом. Она предназначена для маршрутного и маршрутно-операционного описания технологического процесса или

Слайд 17Пример маршрутной карты

Пример маршрутной карты

Слайд 18Карта технологического процесса
Карта технологического процесса предназначена для операционного описания

технологического процесса изготовления или ремонта изделия (составных частей) в технологической

последовательности по всем операциям одного вида формообразования, обработки, сборки или ремонта, с указанием переходов, технологических режимов и данных о средствах технологического оснащения, материальных и трудовых затратах.
Карта технологического процесса Карта технологического процесса предназначена для операционного описания технологического процесса изготовления или ремонта изделия (составных

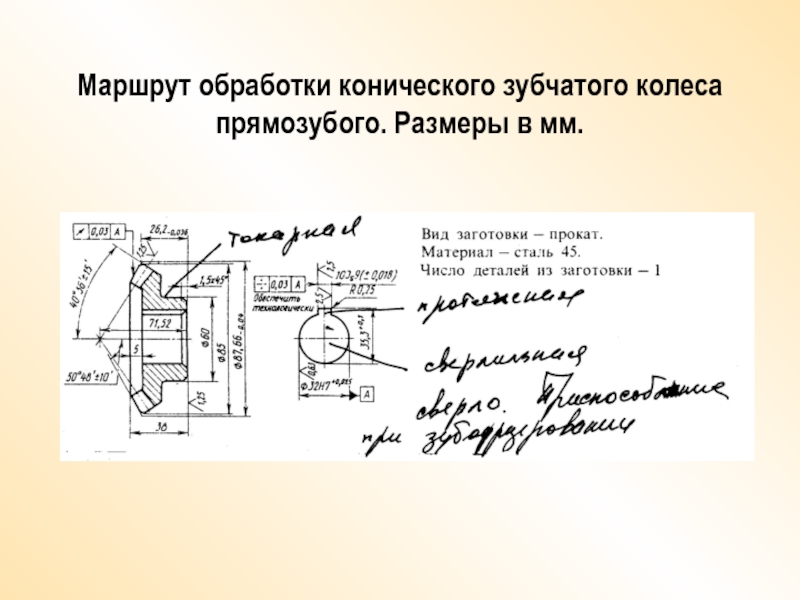

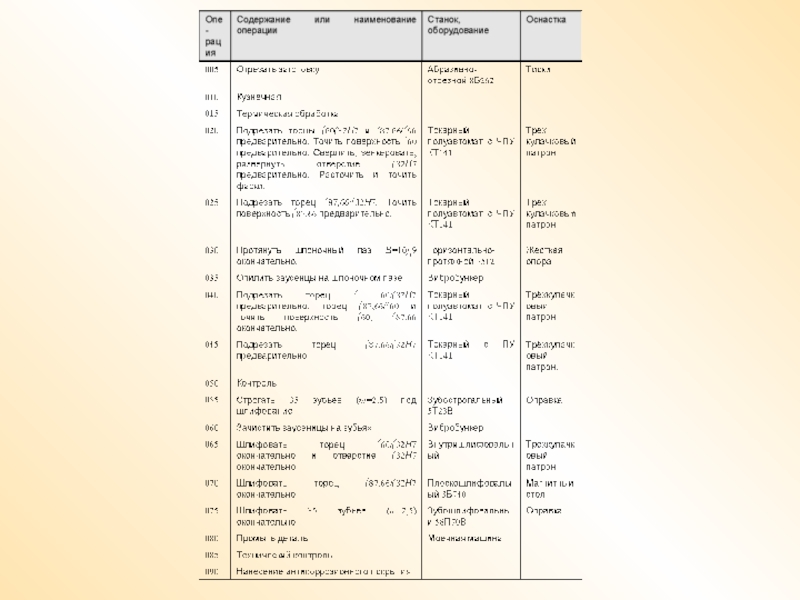

Слайд 19Маршрут обработки конического зубчатого колеса прямозубого. Размеры в мм.

Маршрут обработки конического зубчатого колеса прямозубого. Размеры в мм.

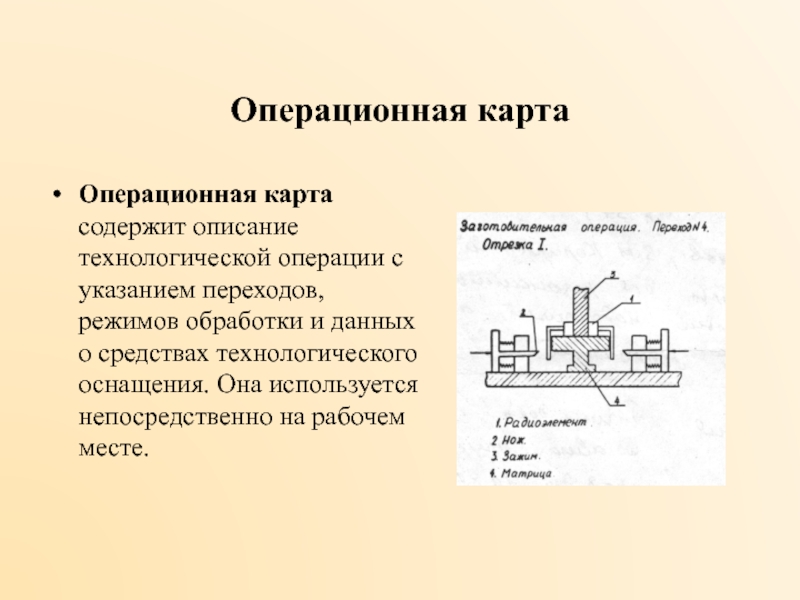

Слайд 21Операционная карта
Операционная карта содержит описание технологической операции с указанием

переходов, режимов обработки и данных о средствах технологического оснащения. Она

используется непосредственно на рабочем месте.
Операционная карта Операционная карта содержит описание технологической операции с указанием переходов, режимов обработки и данных о средствах

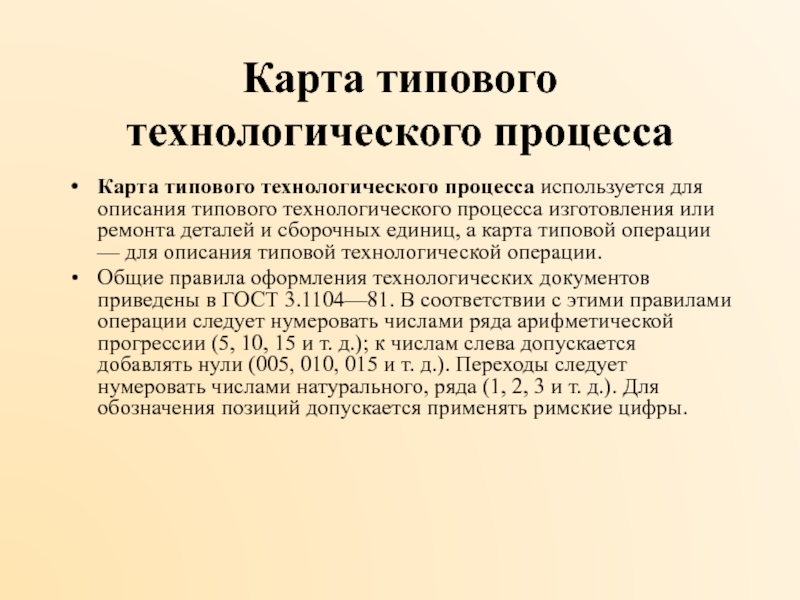

Слайд 22Карта типового технологического процесса
Карта типового технологического процесса используется для

описания типового технологического процесса изготовления или ремонта деталей и сборочных

единиц, а карта типовой операции — для описания типовой технологической операции.
Общие правила оформления технологических документов приведены в ГОСТ 3.1104—81. В соответствии с этими правилами операции следует нумеровать числами ряда арифметической прогрессии (5, 10, 15 и т. д.); к числам слева допускается добавлять нули (005, 010, 015 и т. д.). Переходы следует нумеровать числами натурального, ряда (1, 2, 3 и т. д.). Для обозначения позиций допускается применять римские цифры.
Карта типового технологического процесса Карта типового технологического процесса используется для описания типового технологического процесса изготовления или ремонта

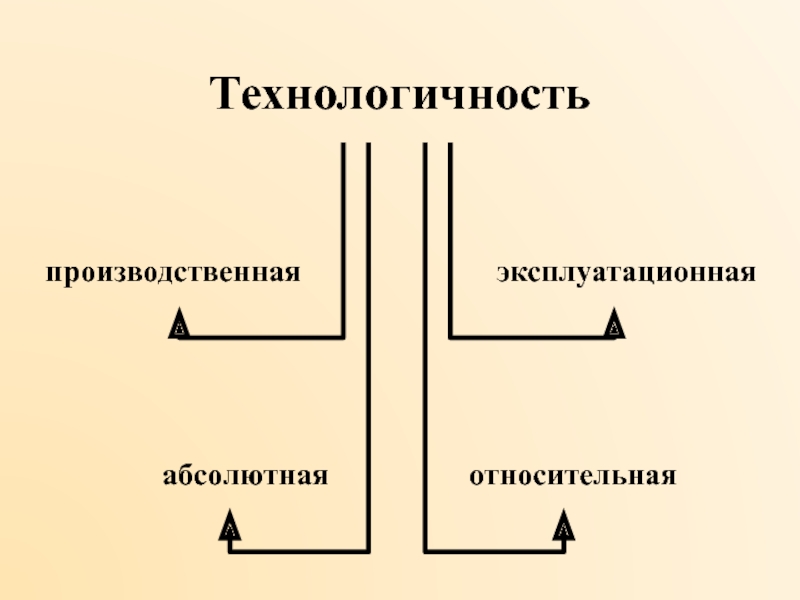

Слайд 23Технологичность
производственная
эксплуатационная
абсолютная
относительная

Технологичностьпроизводственнаяэксплуатационнаяабсолютнаяотносительная

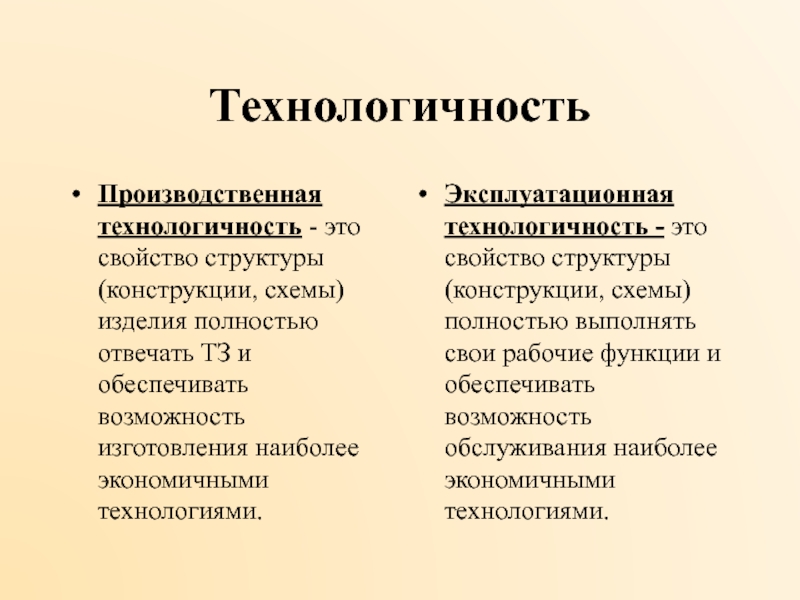

Слайд 24Технологичность
Производственная технологичность - это свойство структуры (конструкции, схемы) изделия полностью

отвечать ТЗ и обеспечивать возможность изготовления наиболее экономичными технологиями.
Эксплуатационная технологичность

- это свойство структуры (конструкции, схемы) полностью выполнять свои рабочие функции и обеспечивать возможность обслуживания наиболее экономичными технологиями.
ТехнологичностьПроизводственная технологичность - это свойство структуры (конструкции, схемы) изделия полностью отвечать ТЗ и обеспечивать возможность изготовления наиболее

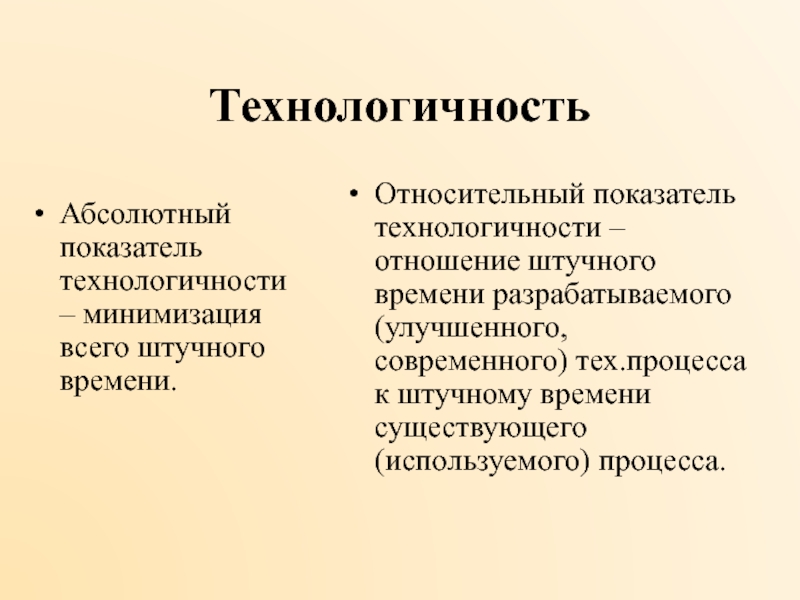

Слайд 25Технологичность
Абсолютный показатель технологичности – минимизация всего штучного времени.
Относительный показатель технологичности

– отношение штучного времени разрабатываемого (улучшенного, современного) тех.процесса к штучному

времени существующего (используемого) процесса.
ТехнологичностьАбсолютный показатель технологичности – минимизация всего штучного времени.Относительный показатель технологичности – отношение штучного времени разрабатываемого (улучшенного, современного)

Слайд 26Конец лекции №4 от 03.03.

Конец лекции №4 от 03.03.
