Слайд 1Программирование в AutoCAD
Лекция 2

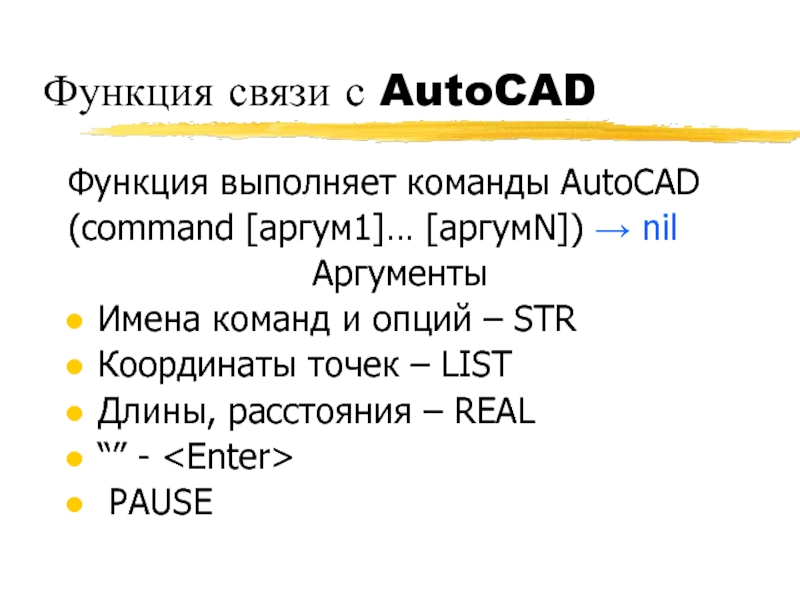

Слайд 2Функция связи с AutoCAD
Функция выполняет команды AutoCAD
(command [аргум1]… [аргумN]) →
nil
Аргументы
Имена команд и опций – STR
Координаты точек – LIST
Длины, расстояния
– REAL
“” -
PAUSE

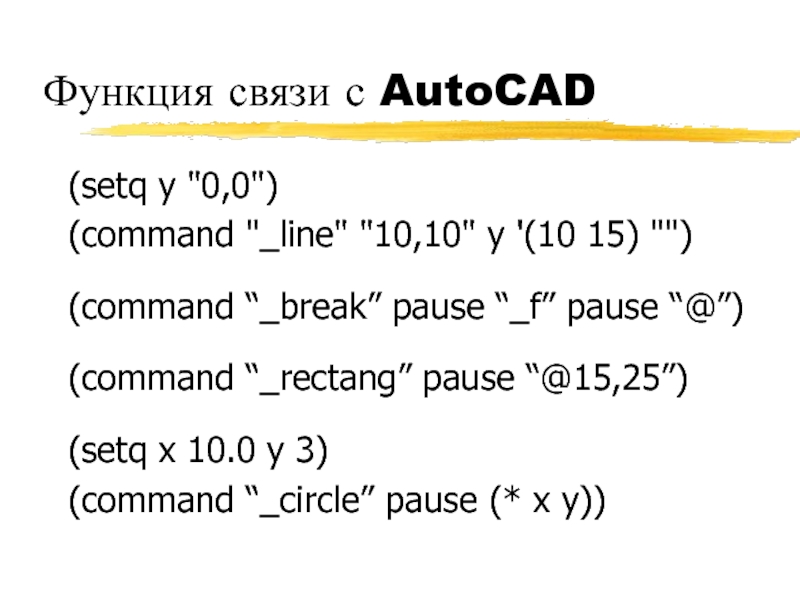

Слайд 3Функция связи с AutoCAD
(setq y "0,0")
(command "_line" "10,10" y '(10
15) "")
(command “_break” pause “_f” pause “@”)
(command “_rectang” pause “@15,25”)
(setq
x 10.0 y 3)
(command “_circle” pause (* x y))

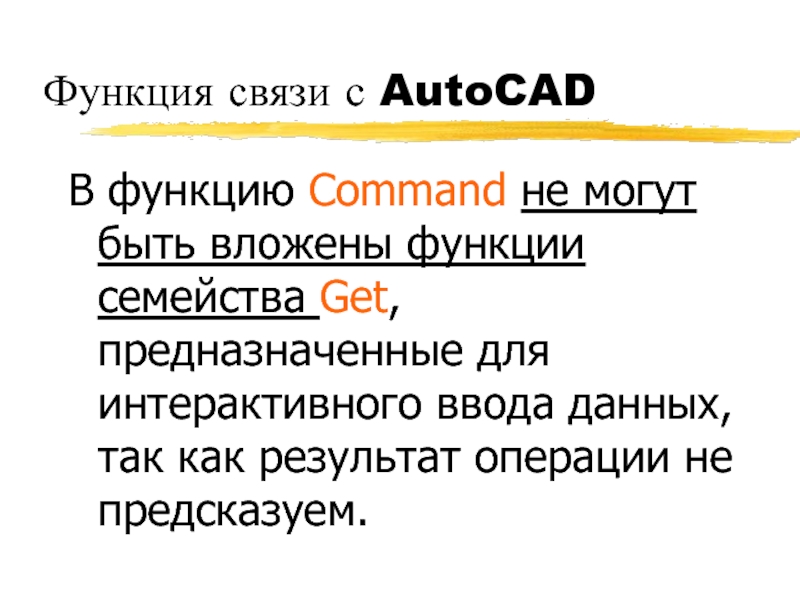

Слайд 4Функция связи с AutoCAD
В функцию Command не могут быть вложены
функции семейства Get, предназначенные для интерактивного ввода данных, так как
результат операции не предсказуем.

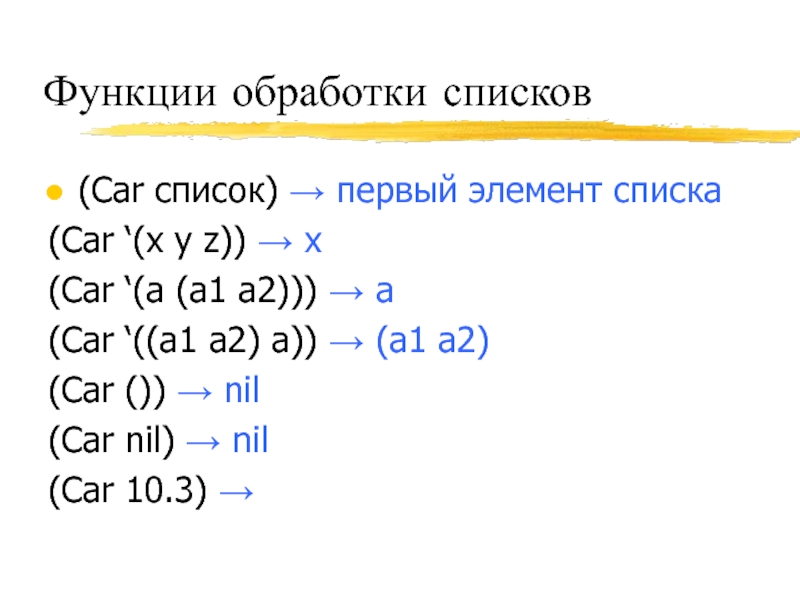

Слайд 5Функции обработки списков
(Car список) → первый элемент списка
(Car ‘(x y
z)) → x
(Car ‘(a (a1 a2))) → a
(Car ‘((a1 a2)
a)) → (a1 a2)
(Car ()) → nil
(Car nil) → nil
(Car 10.3) →

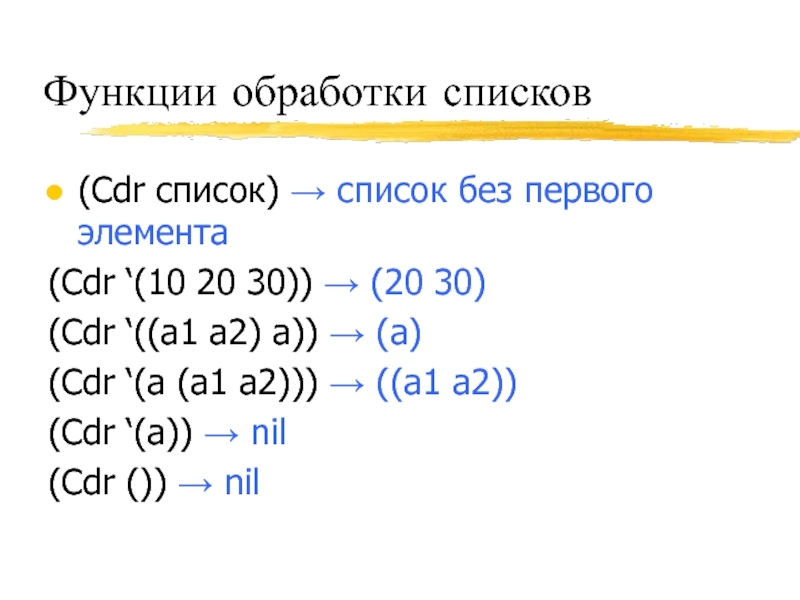

Слайд 6Функции обработки списков
(Cdr список) → список без первого элемента
(Cdr ‘(10
20 30)) → (20 30)
(Cdr ‘((a1 a2) a)) →
(a)
(Cdr ‘(a (a1 a2))) → ((a1 a2))
(Cdr ‘(a)) → nil
(Cdr ()) → nil

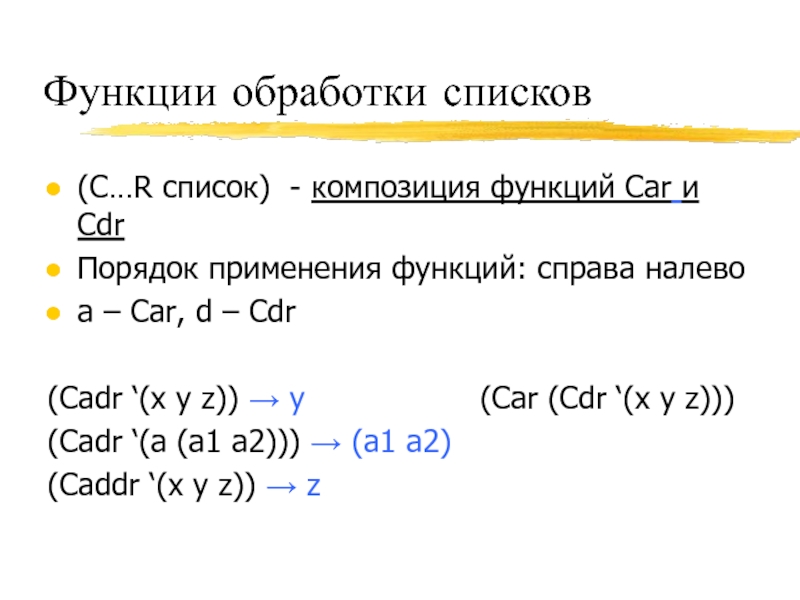

Слайд 7Функции обработки списков
(C…R список) - композиция функций Car и Cdr
Порядок
применения функций: справа налево
a – Car, d – Cdr
(Cadr ‘(x
y z)) → y (Car (Cdr ‘(x y z)))
(Cadr ‘(a (a1 a2))) → (a1 a2)
(Caddr ‘(x y z)) → z

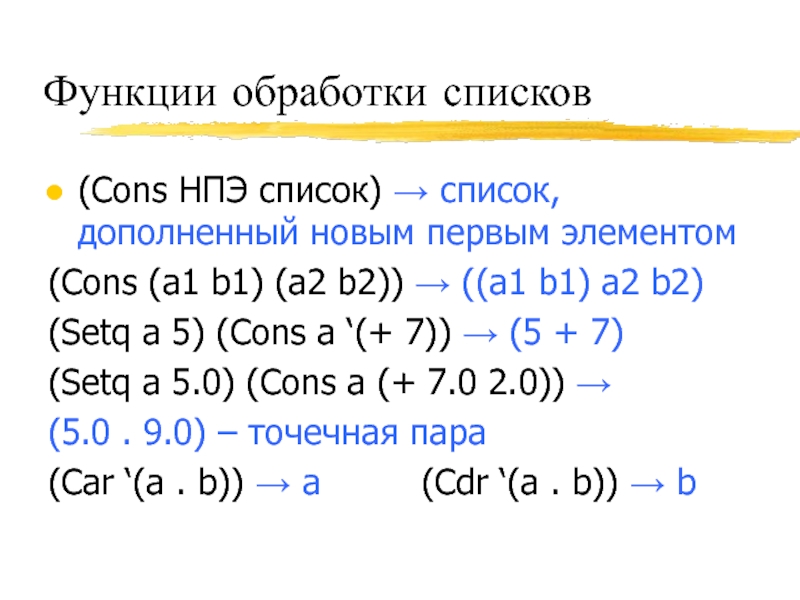

Слайд 8Функции обработки списков
(Cons НПЭ список) → список, дополненный новым первым
элементом
(Cons (a1 b1) (a2 b2)) → ((a1 b1) a2 b2)
(Setq
a 5) (Cons a ‘(+ 7)) → (5 + 7)
(Setq a 5.0) (Cons a (+ 7.0 2.0)) →
(5.0 . 9.0) – точечная пара
(Сar ‘(a . b)) → a (Сdr ‘(a . b)) → b

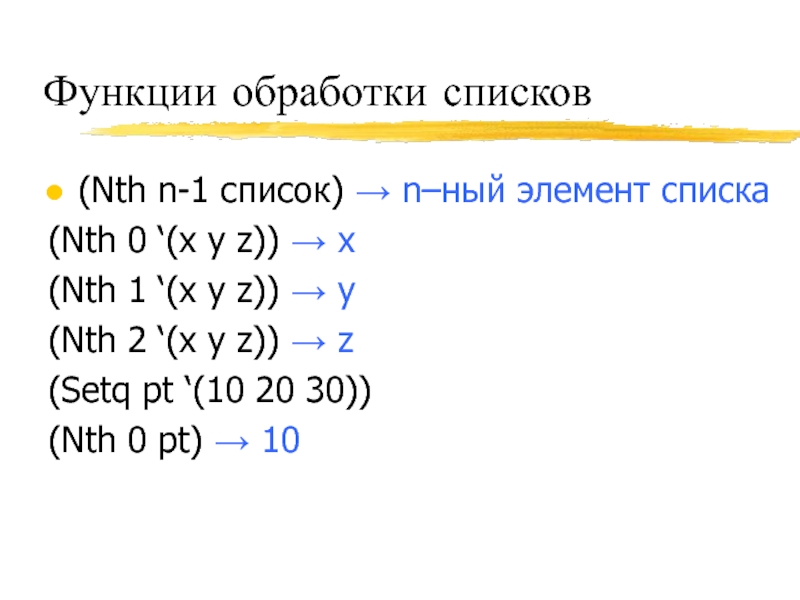

Слайд 9Функции обработки списков
(Nth n-1 список) → n–ный элемент списка
(Nth
0 ‘(x y z)) → x
(Nth 1 ‘(x y z))
→ y
(Nth 2 ‘(x y z)) → z
(Setq pt ‘(10 20 30))
(Nth 0 pt) → 10

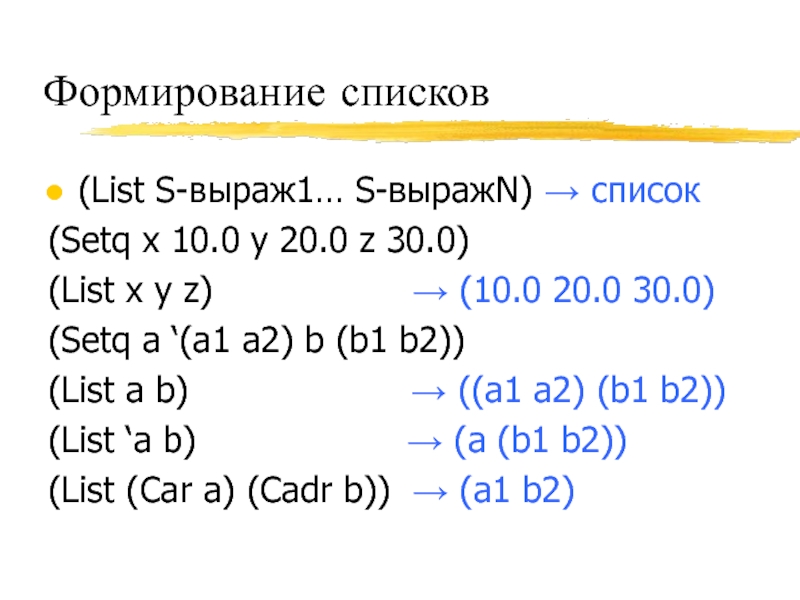

Слайд 10Формирование списков
(List S-выраж1… S-выражN) → список
(Setq x 10.0 y 20.0
z 30.0)
(List x y z)
→ (10.0 20.0 30.0)
(Setq a ‘(a1 a2) b (b1 b2))
(List a b) → ((a1 a2) (b1 b2))
(List ‘a b) → (a (b1 b2))
(List (Car a) (Cadr b)) → (a1 b2)

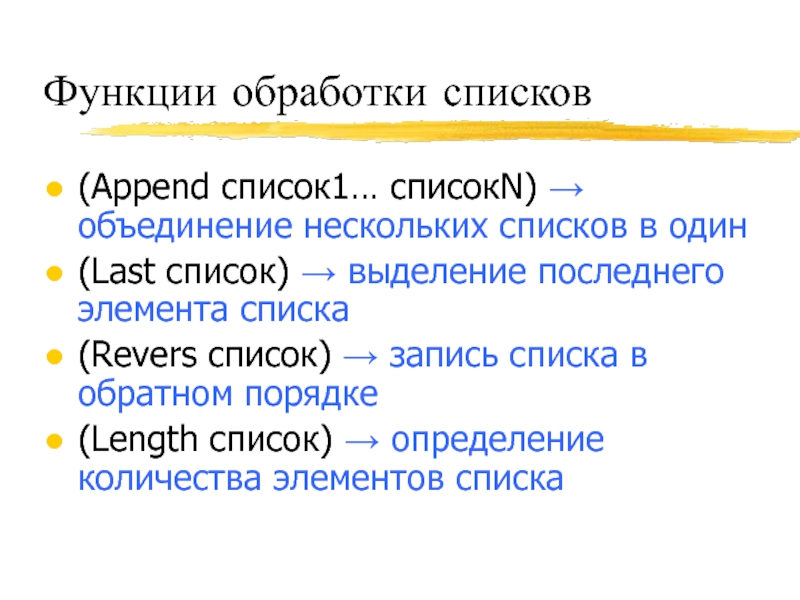

Слайд 11Функции обработки списков
(Append список1… списокN) → объединение нескольких списков в
один
(Last список) → выделение последнего элемента списка
(Revers список) →
запись списка в обратном порядке
(Length список) → определение количества элементов списка

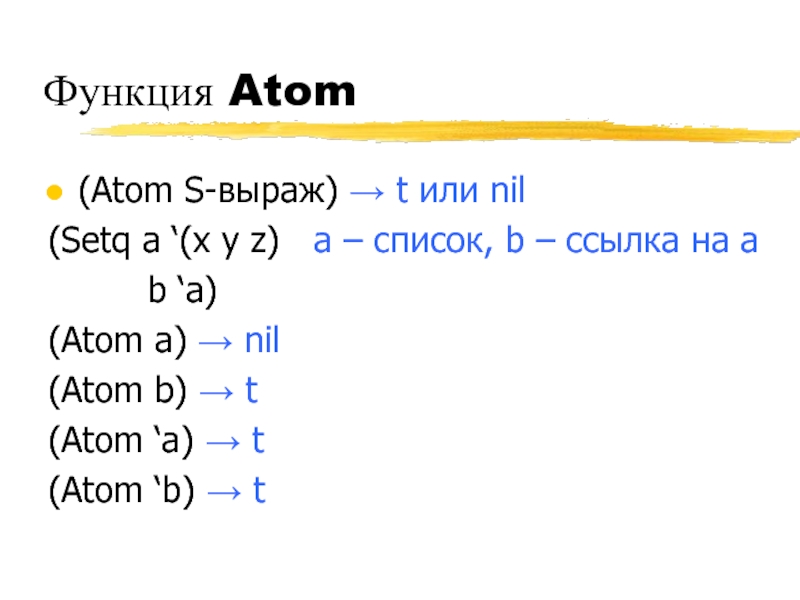

Слайд 12Функция Atom
(Atom S-выраж) → t или nil
(Setq a ‘(x y
z) a – список, b – ссылка на a
b ‘a)
(Atom a) → nil
(Atom b) → t
(Atom ‘a) → t
(Atom ‘b) → t

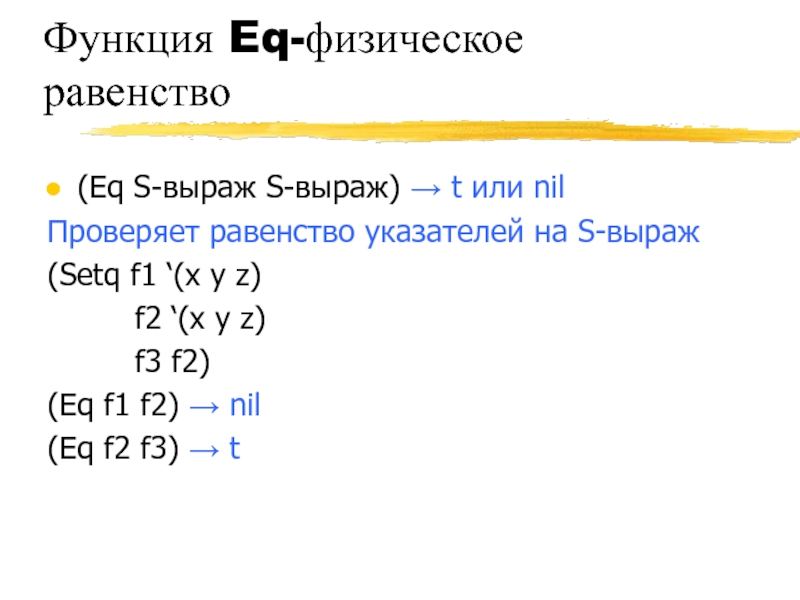

Слайд 13Функция Eq-физическое равенство
(Eq S-выраж S-выраж) → t или nil
Проверяет равенство
указателей на S-выраж
(Setq f1 ‘(x y z)
f2 ‘(x y z)
f3 f2)
(Eq f1 f2) → nil
(Eq f2 f3) → t

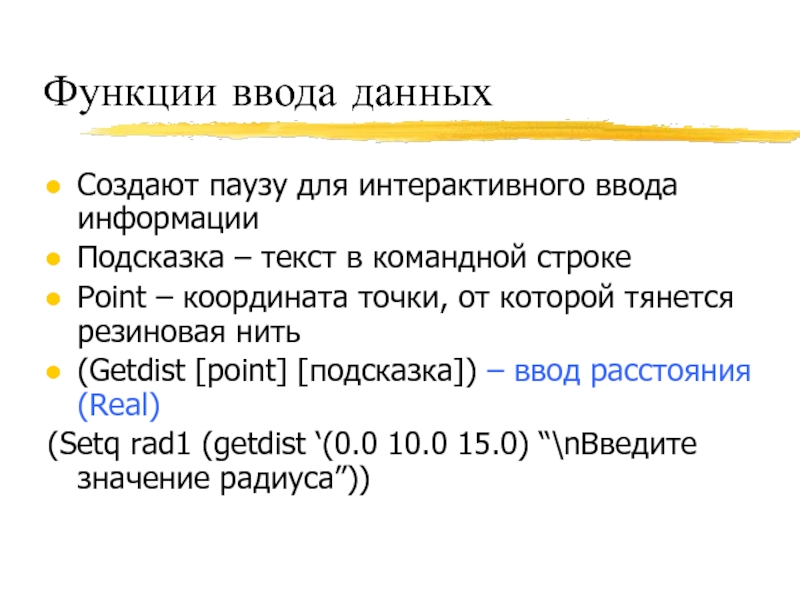

Слайд 14Функции ввода данных
Создают паузу для интерактивного ввода информации
Подсказка – текст
в командной строке
Point – координата точки, от которой тянется резиновая
нить
(Getdist [point] [подсказка]) – ввод расстояния (Real)
(Setq rad1 (getdist ‘(0.0 10.0 15.0) “\nВведите значение радиуса”))

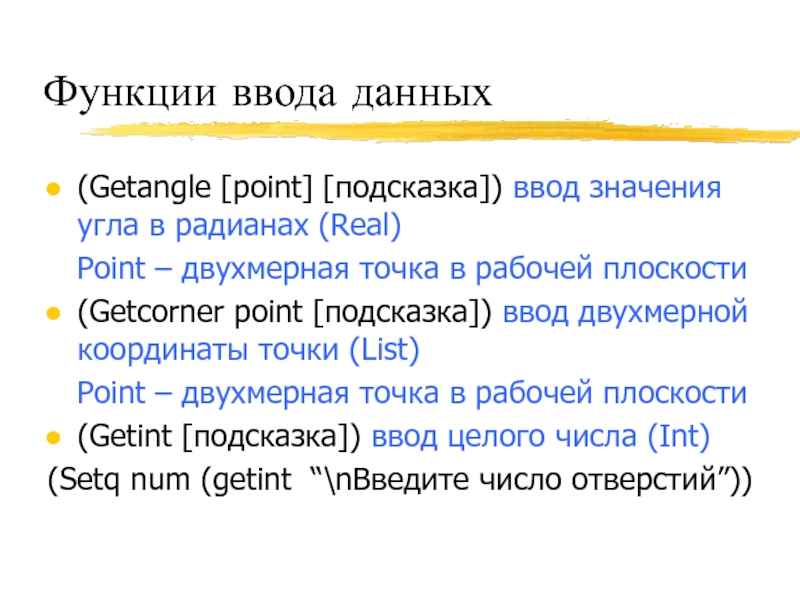

Слайд 15Функции ввода данных
(Getangle [point] [подсказка]) ввод значения угла в радианах
(Real)
Point – двухмерная точка в рабочей плоскости
(Getcorner point
[подсказка]) ввод двухмерной координаты точки (List)
Point – двухмерная точка в рабочей плоскости
(Getint [подсказка]) ввод целого числа (Int)
(Setq num (getint “\nВведите число отверстий”))

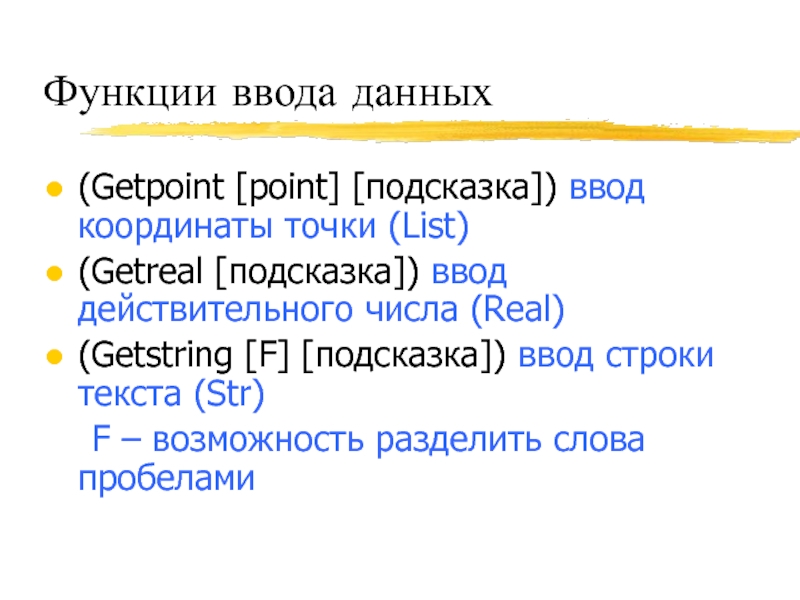

Слайд 16Функции ввода данных
(Getpoint [point] [подсказка]) ввод координаты точки (List)
(Getreal [подсказка])
ввод действительного числа (Real)
(Getstring [F] [подсказка]) ввод строки текста (Str)
F – возможность разделить слова пробелами

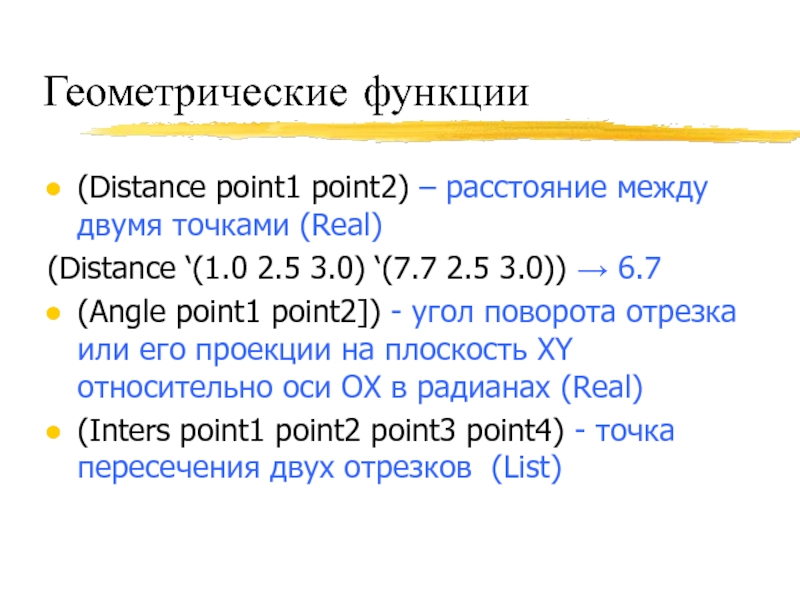

Слайд 17Геометрические функции
(Distance point1 point2) – расстояние между двумя точками (Real)
(Distance
‘(1.0 2.5 3.0) ‘(7.7 2.5 3.0)) → 6.7
(Angle point1 point2])
- угол поворота отрезка или его проекции на плоскость XY относительно оси OX в радианах (Real)
(Inters point1 point2 point3 point4) - точка пересечения двух отрезков (List)

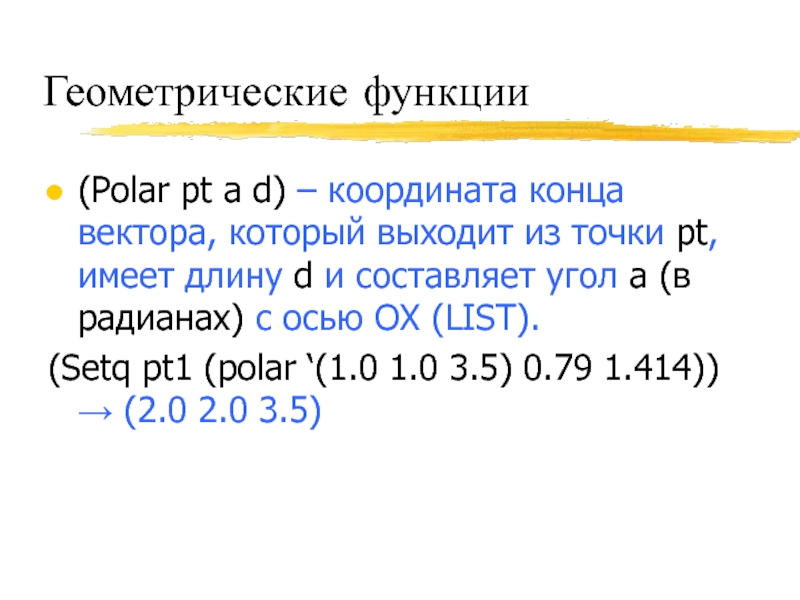

Слайд 18Геометрические функции
(Polar pt a d) – координата конца вектора, который
выходит из точки pt, имеет длину d и составляет угол
а (в радианах) с осью OX (LIST).
(Setq pt1 (polar ‘(1.0 1.0 3.5) 0.79 1.414)) → (2.0 2.0 3.5)

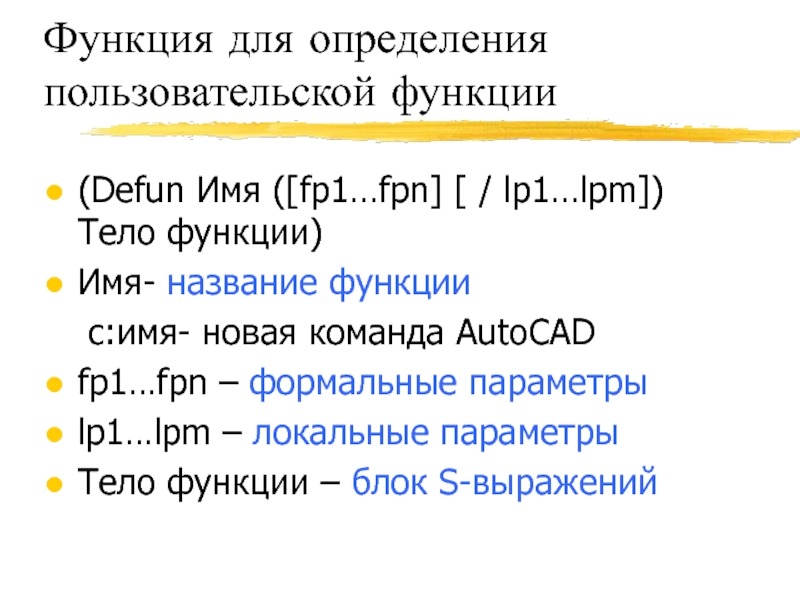

Слайд 19Функция для определения пользовательской функции
(Defun Имя ([fp1…fpn] [ / lp1…lpm])
Тело функции)
Имя- название функции
с:имя- новая команда AutoCAD
fp1…fpn – формальные параметры
lp1…lpm
– локальные параметры
Тело функции – блок S-выражений

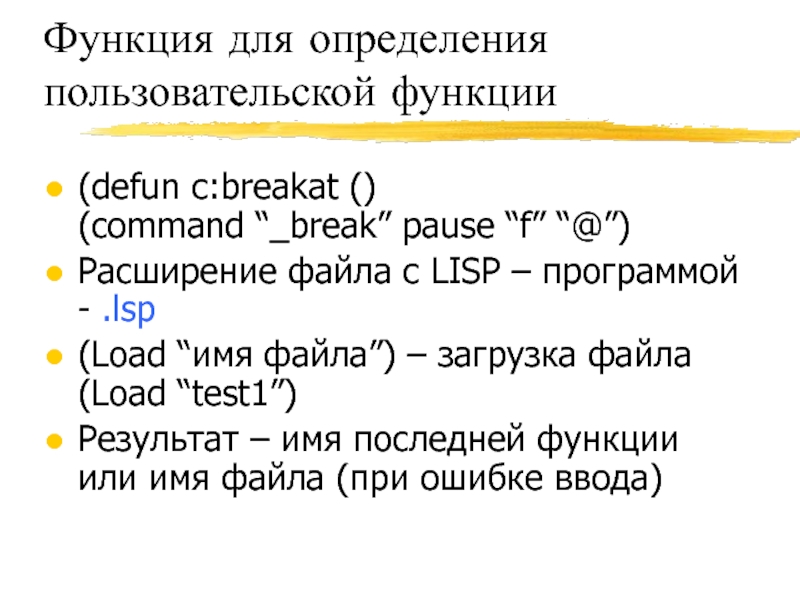

Слайд 20Функция для определения пользовательской функции
(defun c:breakat ()
(command “_break” pause “f”
“@”)
Расширение файла с LISP – программой - .lsp
(Load “имя файла”)
– загрузка файла
(Load “test1”)
Результат – имя последней функции или имя файла (при ошибке ввода)

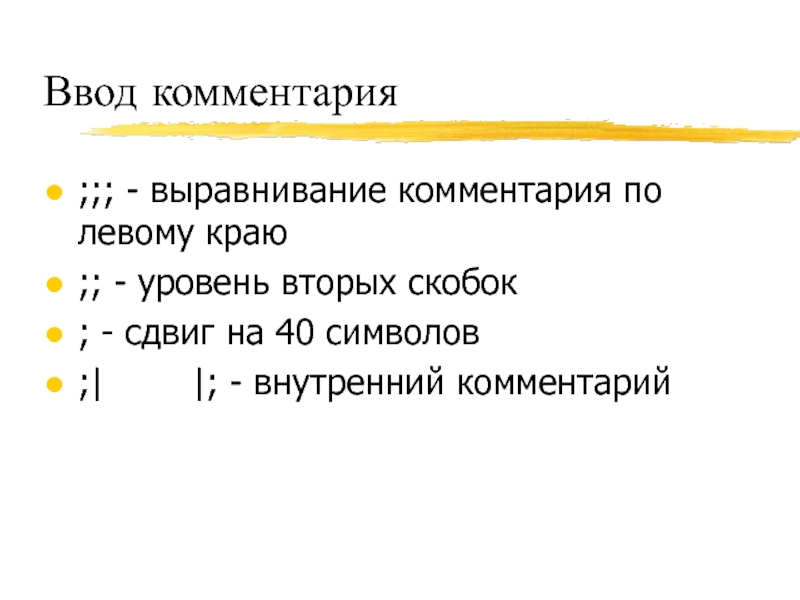

Слайд 21Ввод комментария
;;; - выравнивание комментария по левому краю
;; - уровень
вторых скобок
; - сдвиг на 40 символов
;|
|; - внутренний комментарий

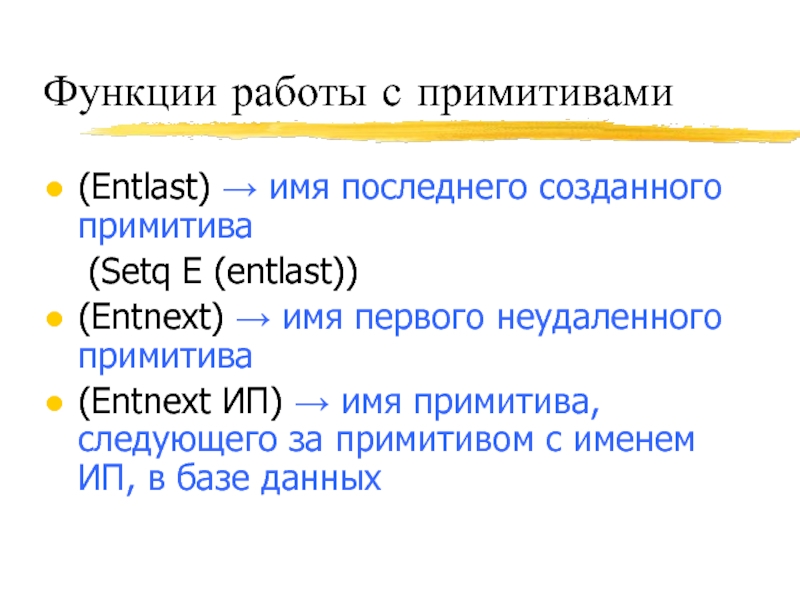

Слайд 22Функции работы с примитивами
(Entlast) → имя последнего созданного примитива
(Setq E
(entlast))
(Entnext) → имя первого неудаленного примитива
(Entnext ИП) → имя примитива,
следующего за примитивом с именем ИП, в базе данных

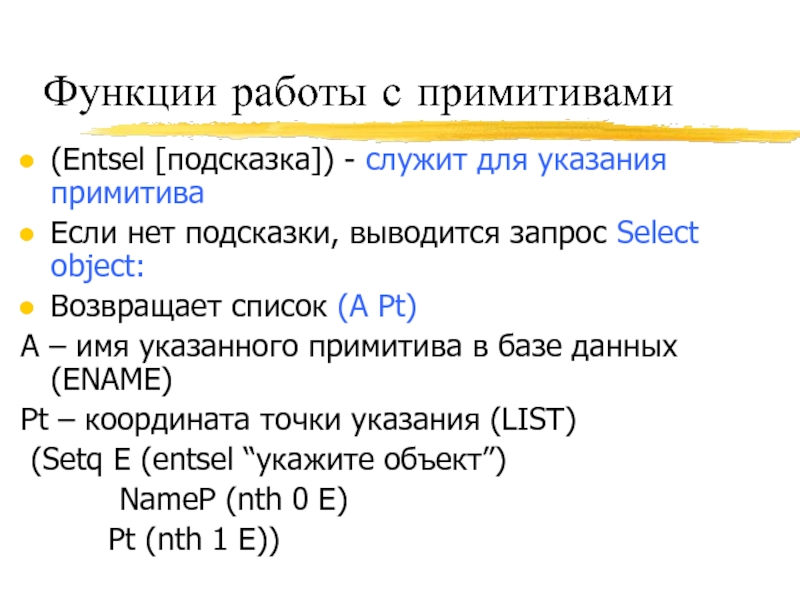

Слайд 23Функции работы с примитивами
(Entsel [подсказка]) - служит для указания примитива
Если
нет подсказки, выводится запрос Select object:
Возвращает список (A Pt)
A –
имя указанного примитива в базе данных (ENAME)
Pt – координата точки указания (LIST)
(Setq E (entsel “укажите объект”)
NameP (nth 0 E)
Pt (nth 1 E))

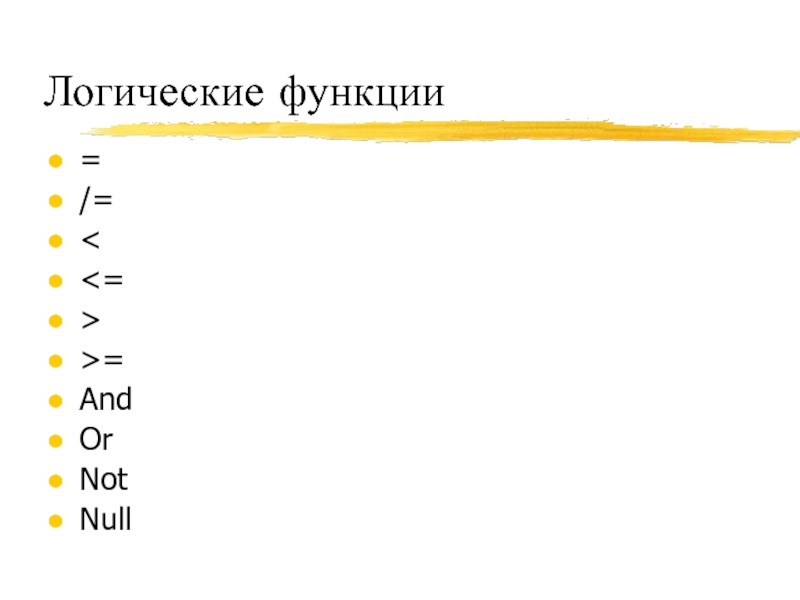

Слайд 24Логические функции
=
/=
=
And
Or
Not
Null

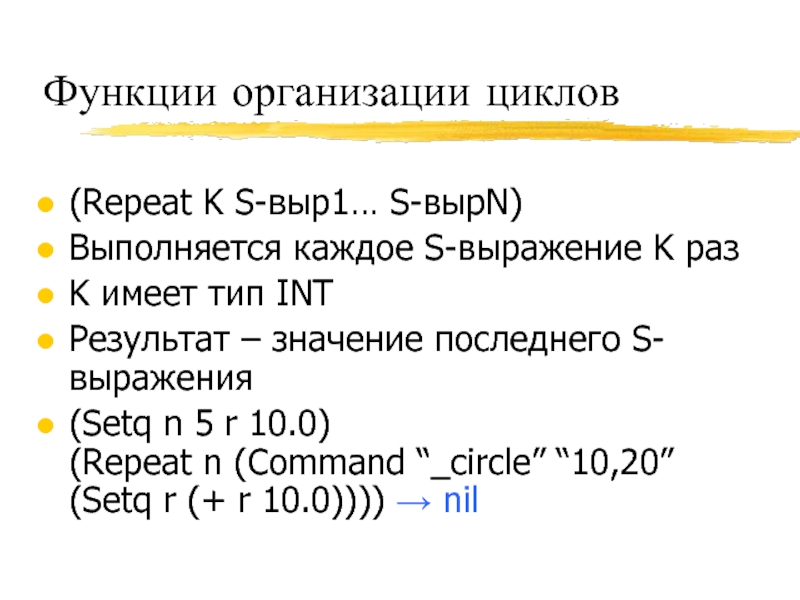

Слайд 25Функции организации циклов
(Repeat K S-выр1… S-вырN)
Выполняется каждое S-выражение K раз
K
имеет тип INT
Результат – значение последнего S-выражения
(Setq n 5 r
10.0)
(Repeat n (Command “_circle” “10,20”
(Setq r (+ r 10.0)))) → nil

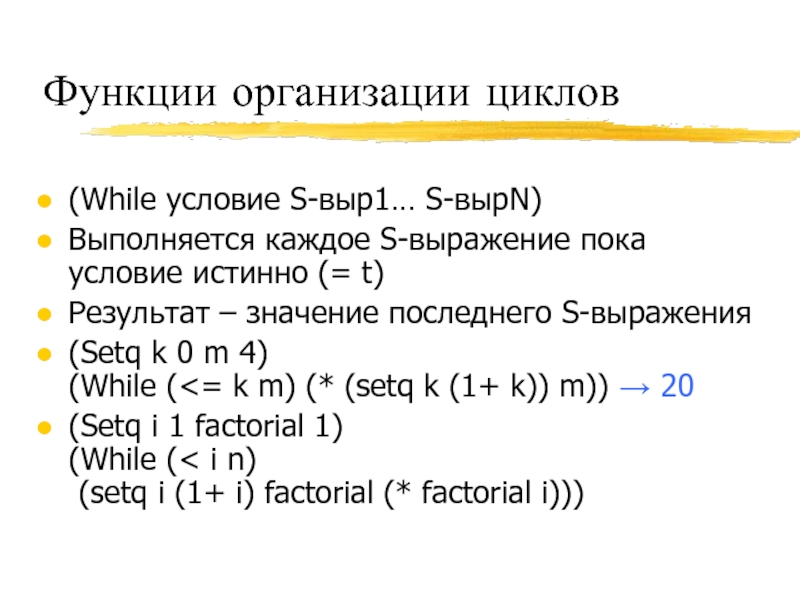

Слайд 26Функции организации циклов
(While условие S-выр1… S-вырN)
Выполняется каждое S-выражение пока
условие
истинно (= t)
Результат – значение последнего S-выражения
(Setq k 0 m
4)
(While (<= k m) (* (setq k (1+ k)) m)) → 20
(Setq i 1 factorial 1)
(While (< i n)
(setq i (1+ i) factorial (* factorial i)))

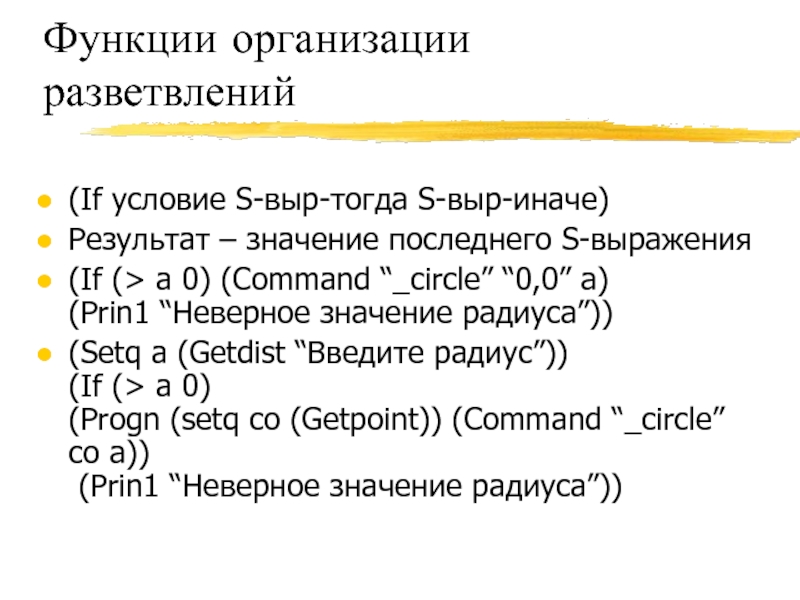

Слайд 27Функции организации разветвлений
(If условие S-выр-тогда S-выр-иначе)
Результат – значение последнего
S-выражения
(If (> a 0) (Command “_circle” “0,0” a)
(Prin1 “Неверное
значение радиуса”))
(Setq a (Getdist “Введите радиус”))
(If (> a 0)
(Progn (setq co (Getpoint)) (Command “_circle” co a))
(Prin1 “Неверное значение радиуса”))

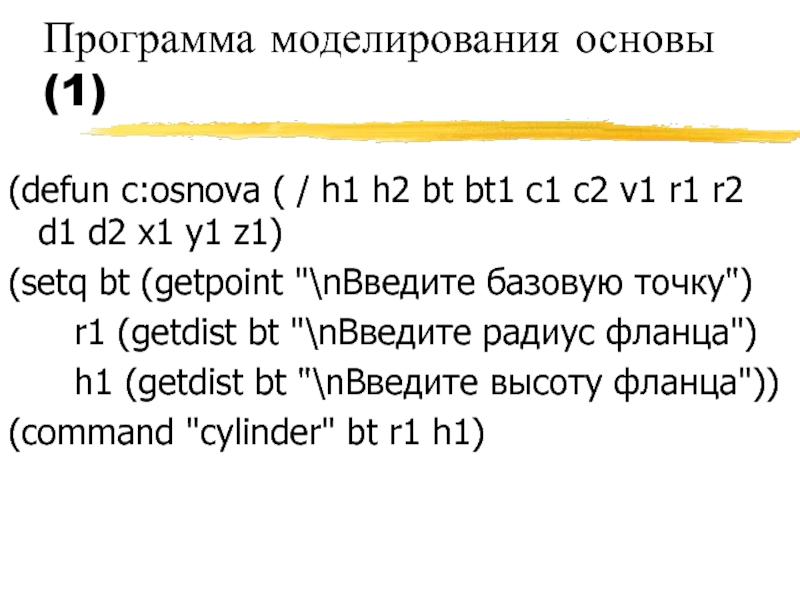

Слайд 28Программа моделирования основы (1)
(defun c:osnova ( / h1 h2 bt
bt1 c1 c2 v1 r1 r2 d1 d2 x1 y1
z1)
(setq bt (getpoint "\nВведите базовую точку")
r1 (getdist bt "\nВведите радиус фланца")
h1 (getdist bt "\nВведите высоту фланца"))
(command "cylinder" bt r1 h1)

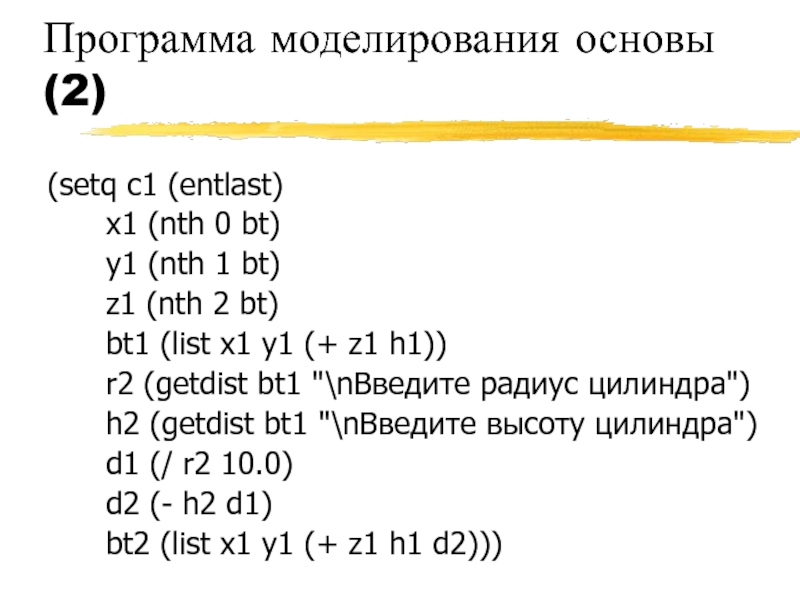

Слайд 29Программа моделирования основы (2)
(setq c1 (entlast)
x1 (nth
0 bt)
y1 (nth 1 bt)
z1 (nth 2 bt)
bt1 (list x1 y1 (+ z1 h1))
r2 (getdist bt1 "\nВведите радиус цилиндра")
h2 (getdist bt1 "\nВведите высоту цилиндра")
d1 (/ r2 10.0)
d2 (- h2 d1)
bt2 (list x1 y1 (+ z1 h1 d2)))

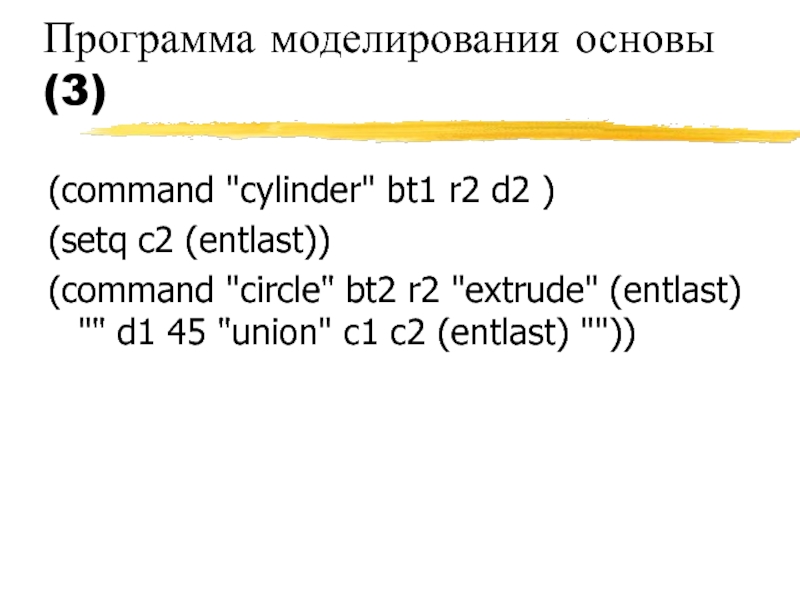

Слайд 30Программа моделирования основы (3)
(command "cylinder" bt1 r2 d2 )
(setq c2
(entlast))
(command "circle" bt2 r2 "extrude" (entlast) "" d1 45 "union"
c1 c2 (entlast) ""))

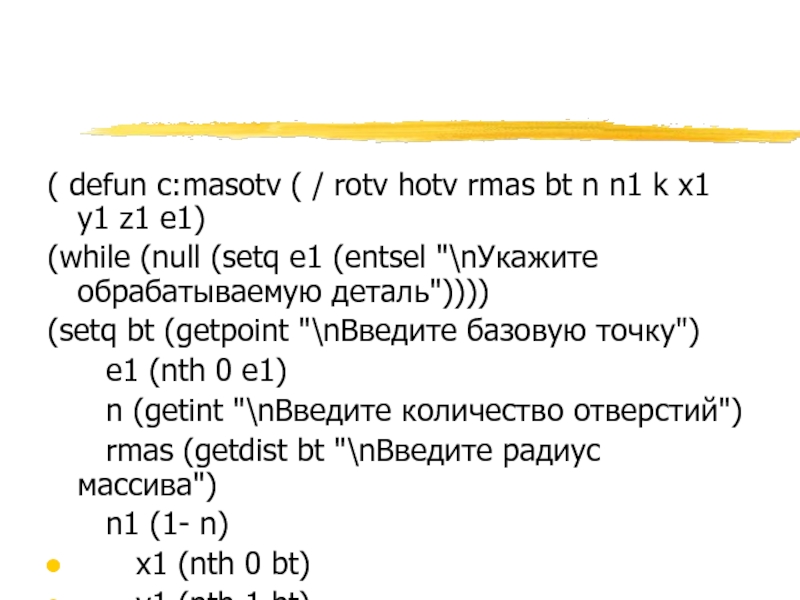

Слайд 31
( defun c:masotv ( / rotv hotv rmas bt n
n1 k x1 y1 z1 e1)
(while (null (setq e1 (entsel
"\nУкажите обрабатываемую деталь"))))
(setq bt (getpoint "\nВведите базовую точку")
e1 (nth 0 e1)
n (getint "\nВведите количество отверстий")
rmas (getdist bt "\nВведите радиус массива")
n1 (1- n)
x1 (nth 0 bt)
y1 (nth 1 bt)
z1 (nth 2 bt)
bt1 (list x1 (+ y1 rmas) z1)
rotv (getdist bt1 "\nВведите радиус отверстия")
hotv (getdist "\nВведите высоту отверстия")
k -1)
(while (< k n1 ) (command "cylinder" (polar bt
(* (/ (* 2.0 pi) n) (setq k (1+ k))) rmas) rotv hotv
"subtract" e1 "" (entlast) "")))
