Пропускная способность ТВ
Содержание
- 1. Пропускная способность ТВ
- 2. Параметры ТВ сигналов
- 3. Значения Е для трех уровней стандарта NPEG-2

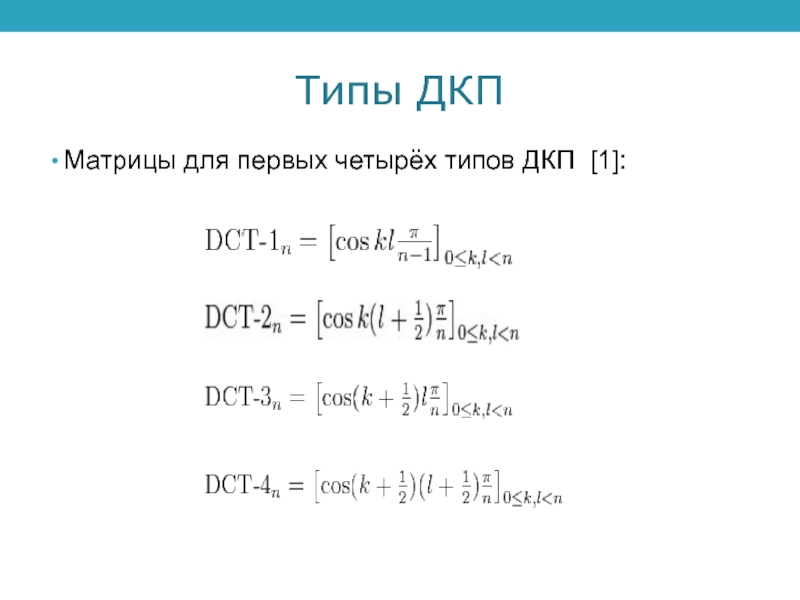

- 4. Типы ДКПМатрицы для первых четырёх типов ДКП [1]:

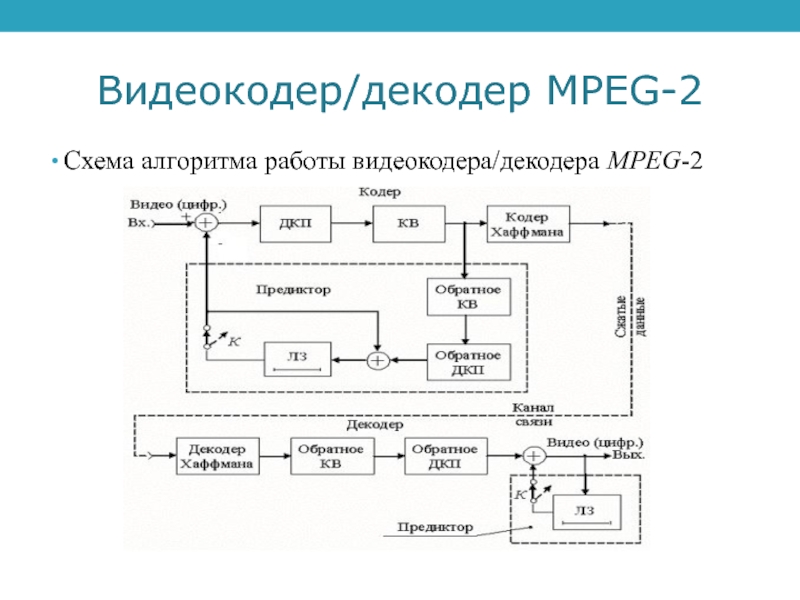

- 5. Видеокодер/декодер MPEG-2Схема алгоритма работы видеокодера/декодера MPEG-2

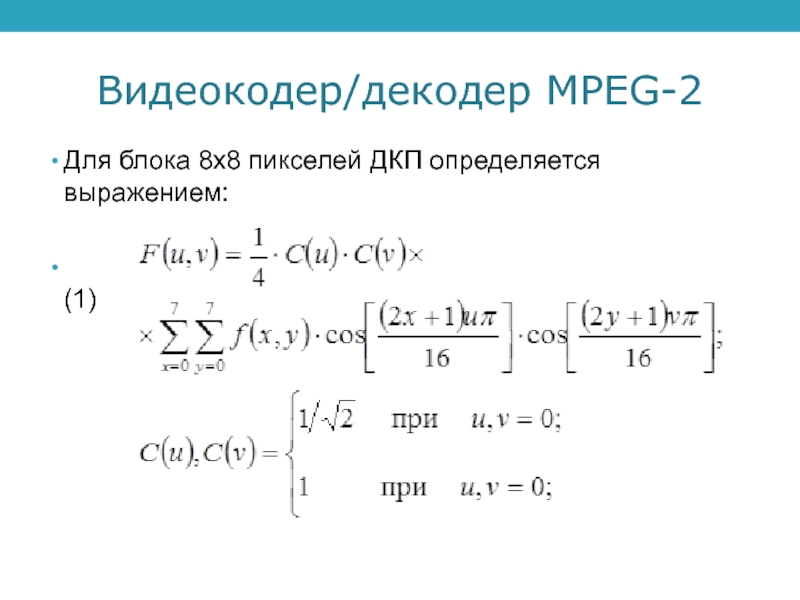

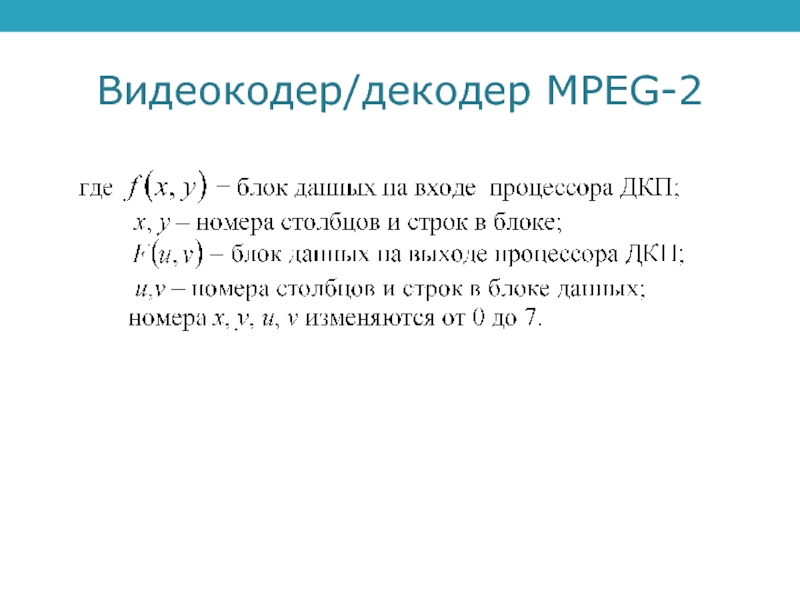

- 6. Видеокодер/декодер MPEG-2Для блока 8х8 пикселей ДКП определяется
- 7. Видеокодер/декодер MPEG-2

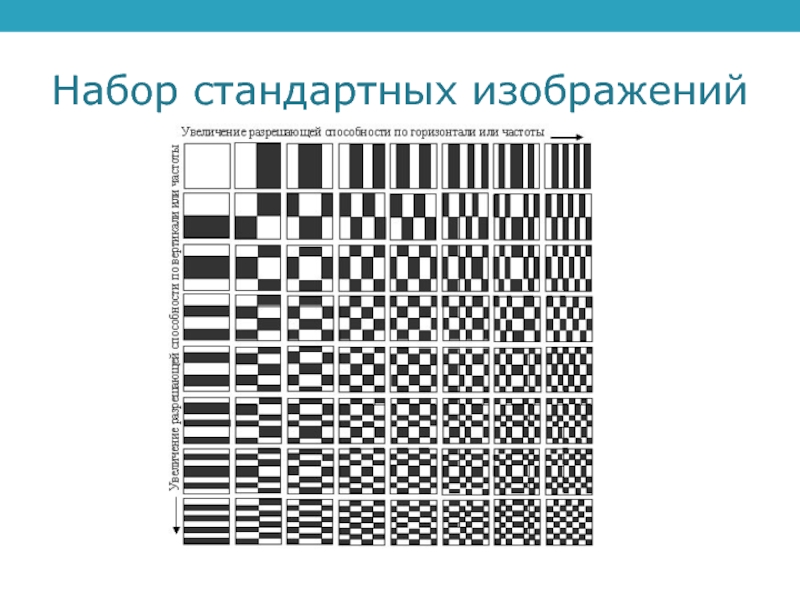

- 8. Набор стандартных изображений
- 9. Обратное квантование и ДКПОбратное квантование производится по
- 10. Кодирование блока ДКПБлок дискретно-косинусного преобразования (ДКП)
- 11. Зигзаг-сканирование блока ДКП1. В результате зигзаг – сканирования
- 12. Нормировка коэффициентов2. Нормируем все значения относительно m
- 13. Групповое кодирование3. Произведем групповое кодирование (RLE) «укороченного»
- 14. Определение частоты встречаемости4. Определим для каждой байтовой пары частоту встречаемости

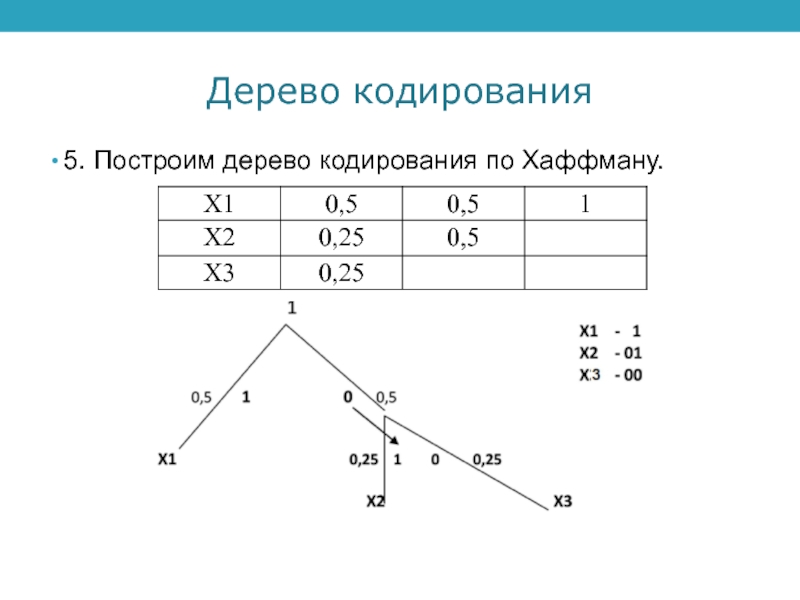

- 15. Дерево кодирования5. Построим дерево кодирования по Хаффману.
- 16. Цена кодирования и коэффициент сжатия6. Определим цену
- 17. Восстановление сообщения8. Восстановление сообщения (блока ДКП): двигаясь
- 18. Список использованных источников и литературы1. Шульгин В.И.
- 19. Скачать презентанцию

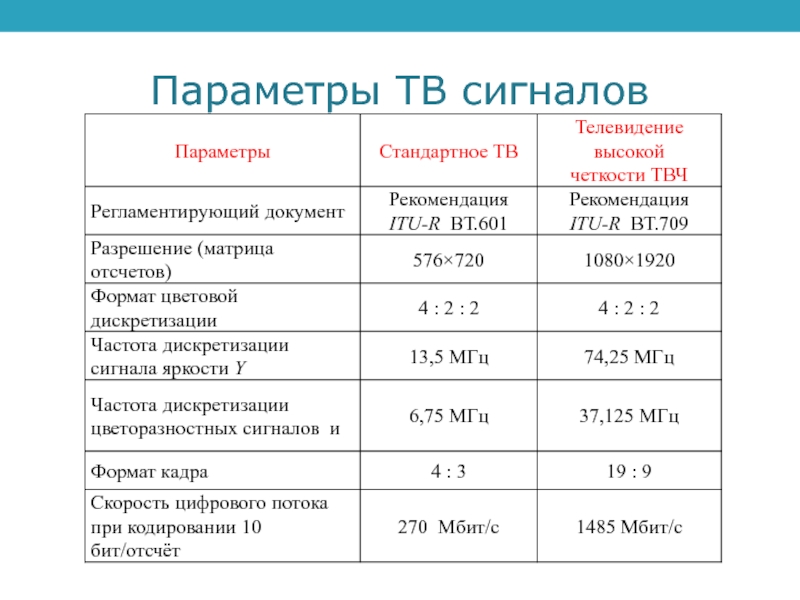

Параметры ТВ сигналов
Слайды и текст этой презентации
![Типы ДКПМатрицы для первых четырёх типов ДКП [1]:](/img/tmb/4/309321/c2d6361d93da8352b0586e009831a3e5-800x.jpg "Пропускная способность ТВ Типы ДКПМатрицы для первых четырёх типов ДКП [1]:")

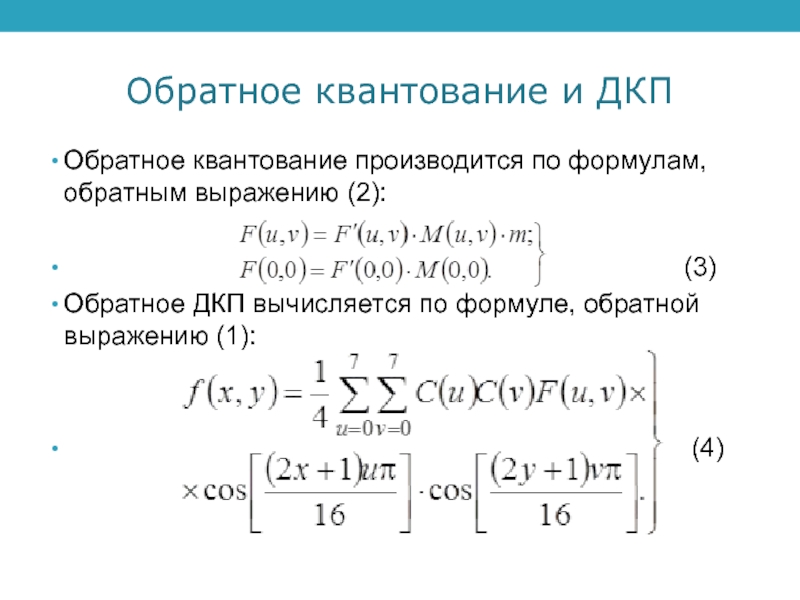

Слайд 9Обратное квантование и ДКП
Обратное квантование производится по формулам, обратным выражению
(2):
(3)Обратное ДКП вычисляется по формуле, обратной выражению (1):
(4)

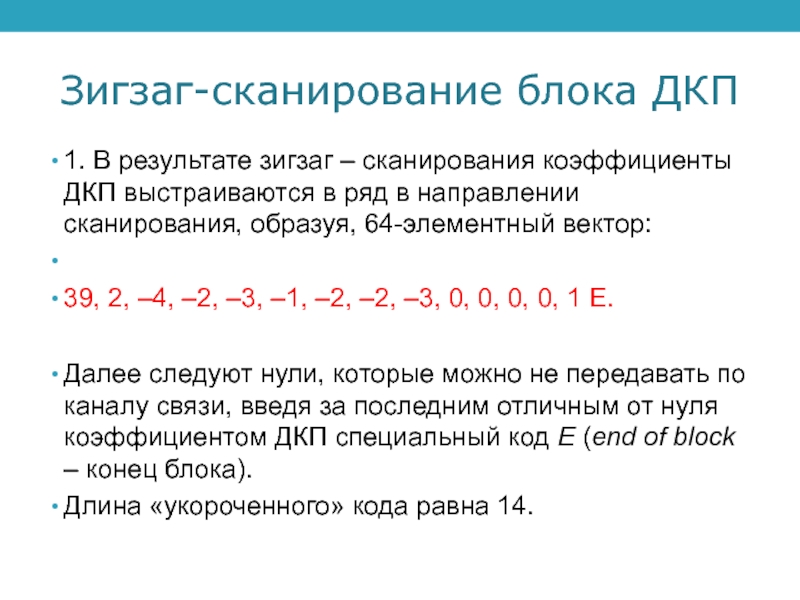

Слайд 11Зигзаг-сканирование блока ДКП
1. В результате зигзаг – сканирования коэффициенты ДКП выстраиваются
в ряд в направлении сканирования, образуя, 64-элементный вектор:
39, 2,
–4, –2, –3, –1, –2, –2, –3, 0, 0, 0, 0, 1 E.Далее следуют нули, которые можно не передавать по каналу связи, введя за последним отличным от нуля коэффициентом ДКП специальный код E (end of block – конец блока).
Длина «укороченного» кода равна 14.

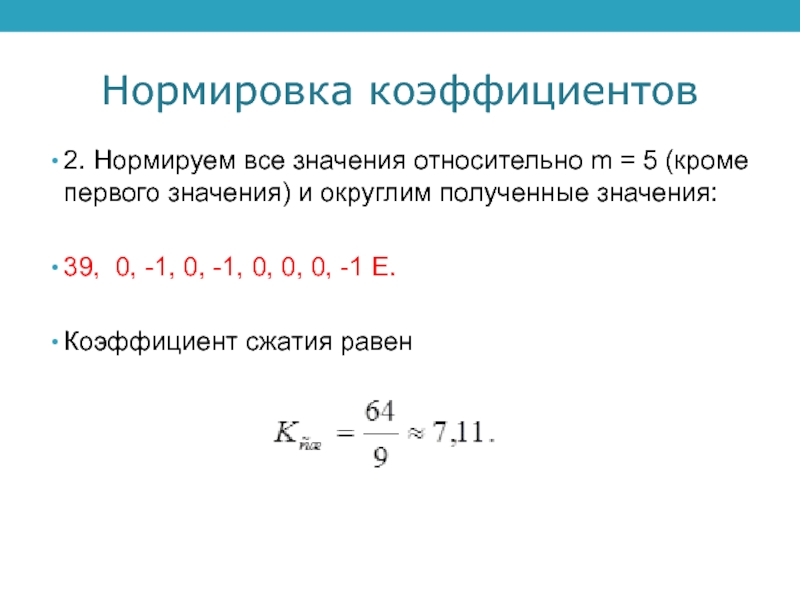

Слайд 12Нормировка коэффициентов
2. Нормируем все значения относительно m = 5 (кроме
первого значения) и округлим полученные значения:
39, 0, -1, 0, -1,
0, 0, 0, -1 E.Коэффициент сжатия равен

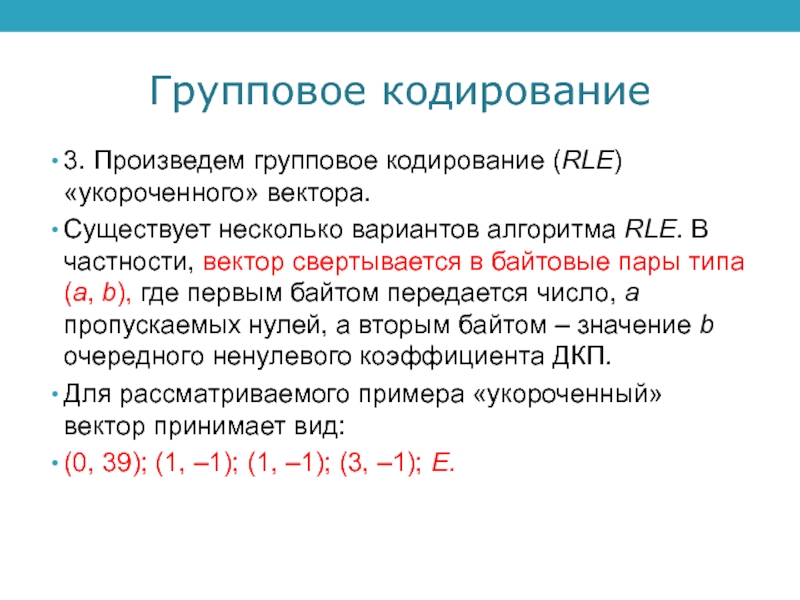

Слайд 13Групповое кодирование
3. Произведем групповое кодирование (RLE) «укороченного» вектора.
Существует несколько
вариантов алгоритма RLE. В частности, вектор свертывается в байтовые пары
типа (a, b), где первым байтом передается число, а пропускаемых нулей, а вторым байтом – значение b очередного ненулевого коэффициента ДКП.Для рассматриваемого примера «укороченный» вектор принимает вид:
(0, 39); (1, –1); (1, –1); (3, –1); E.

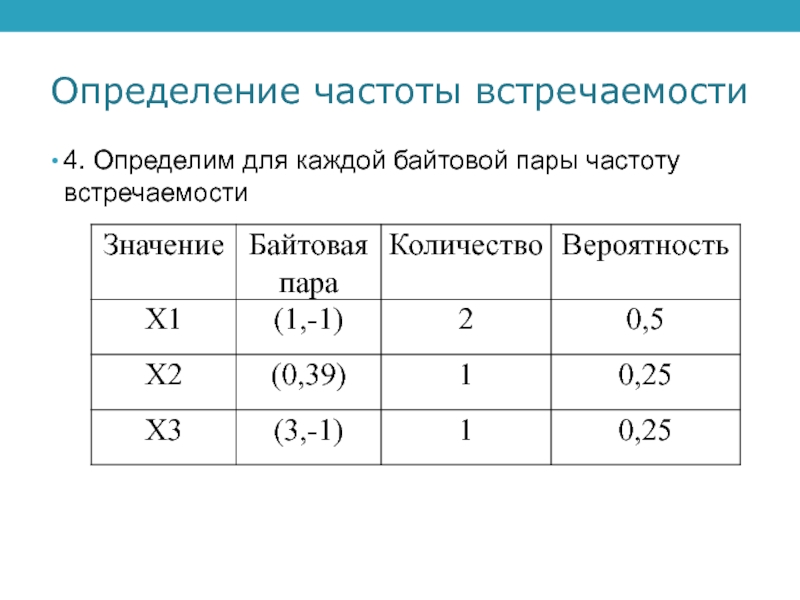

Слайд 14Определение частоты встречаемости
4. Определим для каждой байтовой пары частоту встречаемости

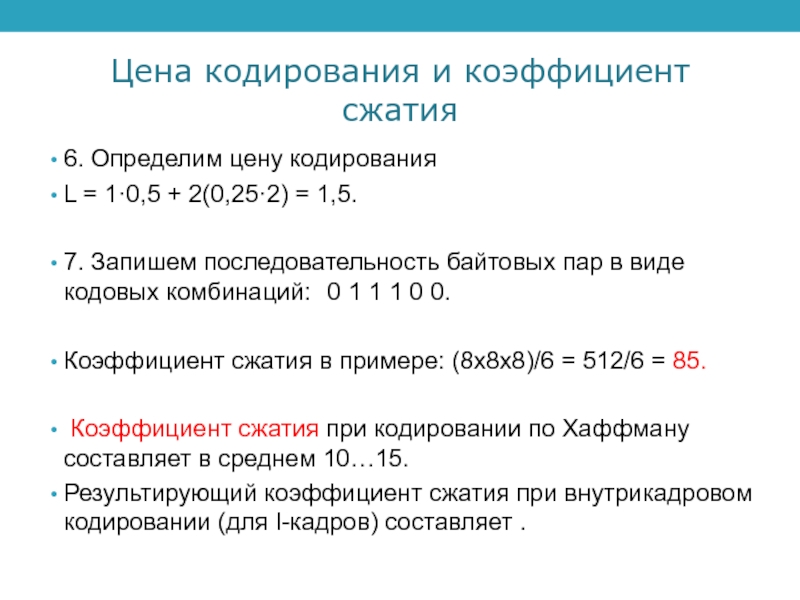

Слайд 16Цена кодирования и коэффициент сжатия
6. Определим цену кодирования
L = 1·0,5
+ 2(0,25·2) = 1,5.
7. Запишем последовательность байтовых пар в виде
кодовых комбинаций: 0 1 1 1 0 0.Коэффициент сжатия в примере: (8х8х8)/6 = 512/6 = 85.
Коэффициент сжатия при кодировании по Хаффману составляет в среднем 10…15.
Результирующий коэффициент сжатия при внутрикадровом кодировании (для I-кадров) составляет .

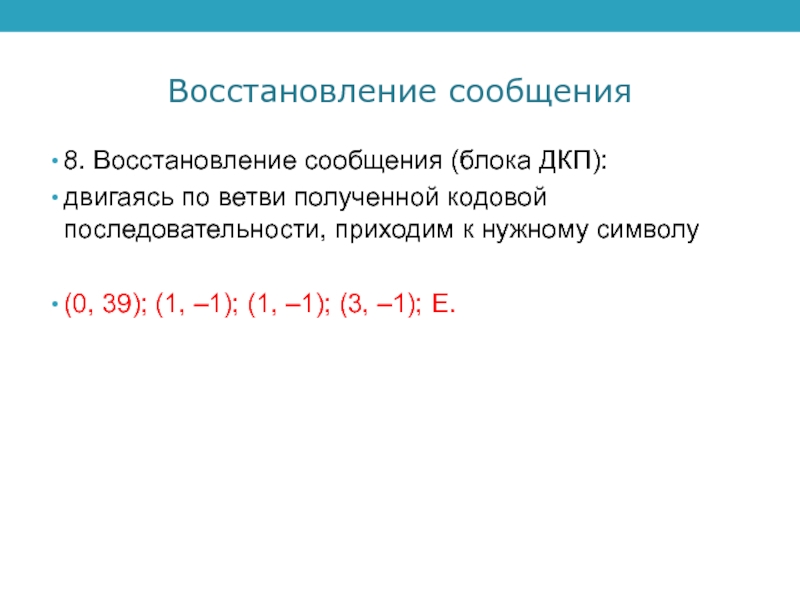

Слайд 17Восстановление сообщения
8. Восстановление сообщения (блока ДКП):
двигаясь по ветви полученной
кодовой последовательности, приходим к нужному символу
(0, 39); (1, –1); (1,
–1); (3, –1); E.

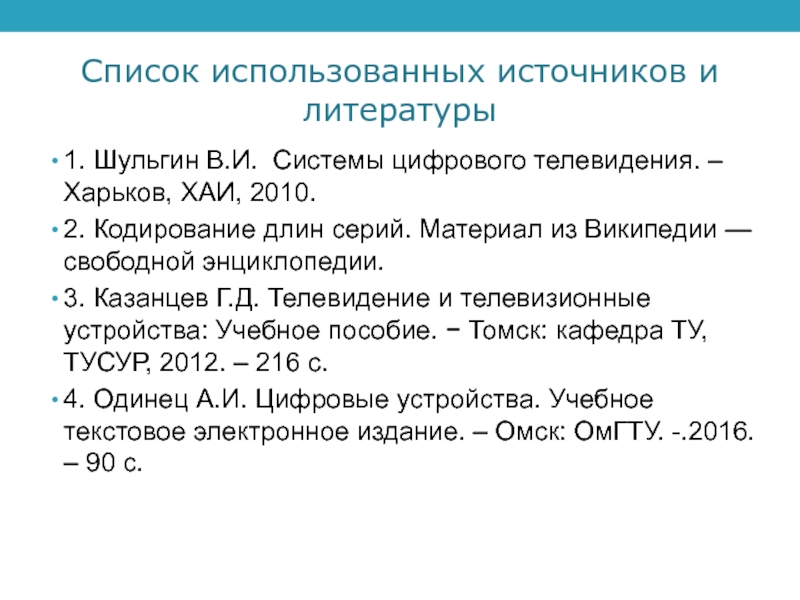

Слайд 18Список использованных источников и литературы
1. Шульгин В.И. Системы цифрового телевидения.
– Харьков, ХАИ, 2010.
2. Кодирование длин серий. Материал из
Википедии — свободной энциклопедии. 3. Казанцев Г.Д. Телевидение и телевизионные устройства: Учебное пособие. Томск: кафедра ТУ, ТУСУР, 2012. – 216 с.
4. Одинец А.И. Цифровые устройства. Учебное текстовое электронное издание. – Омск: ОмГТУ. -.2016. – 90 с.
