Слайд 1ПРОРЫВНЫЕ ТЕХНОЛГИИ
По сравнению с лазерной сваркой
Снижение точности обработки пластин

перед сваркой.
Возможность сварки по зазору
Повышение производительности
Возможность варьирования

структурой и механическими свойствами сварного шва за счёт плавящегося электрода
По сравнению с дуговой варкой
Увеличение глубины проплавления
Повышение производительности сварки
Уменьшение ЗТВ
Уменьшение деформаций



GMA

Hybrid

Лазерно-дуговая сварка плавящимся электродом (ЛДСПЭ)

ПРОРЫВНЫЕ ТЕХНОЛГИИПо сравнению с лазерной сваркой Снижение точности обработки пластин перед сваркой. Возможность сварки по зазору Повышение

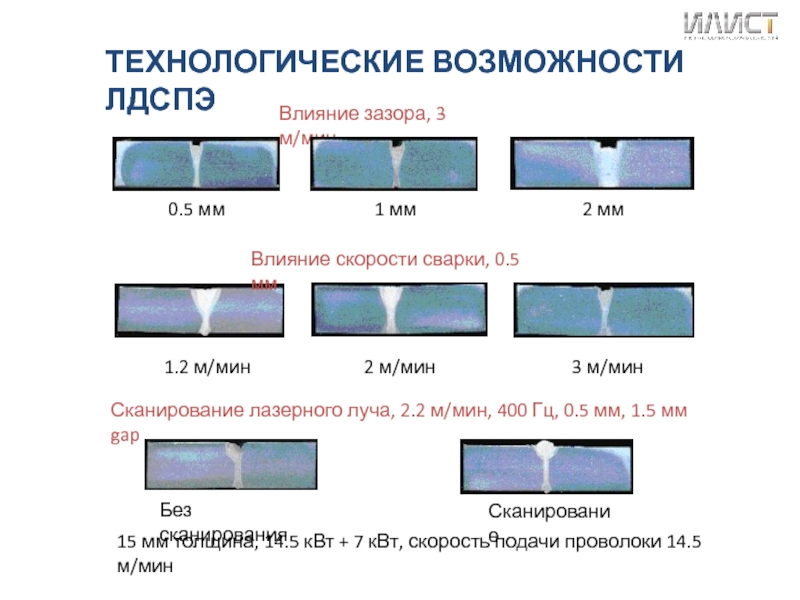

Слайд 2Влияние зазора, 3 м/мин
0.5 мм
1 мм
Влияние скорости сварки, 0.5 мм
1.2

м/мин
2 м/мин
3 м/мин
Сканирование лазерного луча, 2.2 м/мин, 400 Гц, 0.5

мм, 1.5 мм gap

Без сканирования

Сканирование

2 мм

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ ЛДСПЭ

15 мм толщина, 14.5 кВт + 7 кВт, скорость подачи проволоки 14.5 м/мин

Влияние зазора, 3 м/мин0.5 мм1 ммВлияние скорости сварки, 0.5 мм1.2 м/мин2 м/мин3 м/минСканирование лазерного луча, 2.2 м/мин,

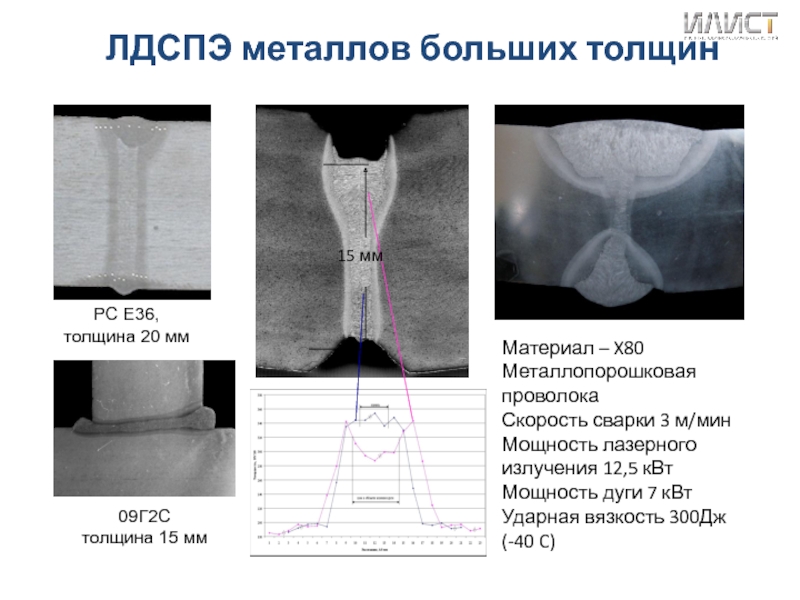

Слайд 3ЛДСПЭ металлов больших толщин
Материал – X80
Металлопорошковая проволока
Скорость сварки 3 м/мин
Мощность

лазерного излучения 12,5 кВт
Мощность дуги 7 кВт
Ударная вязкость 300Дж

(-40 C)

15 мм

РС E36,
толщина 20 мм

09Г2С
толщина 15 мм

ЛДСПЭ металлов больших толщинМатериал – X80Металлопорошковая проволокаСкорость сварки 3 м/минМощность лазерного излучения 12,5 кВтМощность дуги 7 кВтУдарная

Слайд 4ЛДСПЭ высокопрочных сталей
Лицевая сторона
Hardox H450, толщина 12 мм, твёрдость ≈450

HBW, σт=1050-1300МПа
Обратная сторона
Weldox, толщина 8 мм
Weldox, толщина 6 мм
Лицевая сторона
Лицевая

сторона

Обратная сторона

Обратная сторона

ЛДСПЭ высокопрочных сталейЛицевая сторонаHardox H450, толщина 12 мм, твёрдость ≈450 HBW, σт=1050-1300МПаОбратная сторонаWeldox, толщина 8 ммWeldox, толщина

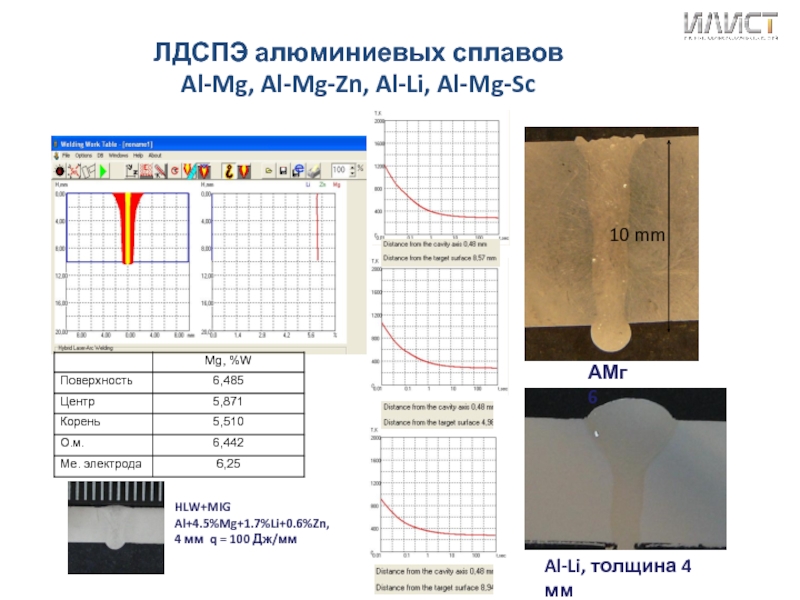

Слайд 510 mm
ЛДСПЭ алюминиевых сплавов

Al-Mg, Al-Mg-Zn, Al-Li, Al-Mg-Sc

HLW+MIG
Al+4.5%Mg+1.7%Li+0.6%Zn, 4 мм q = 100 Дж/мм

АМг6

Al-Li, толщина 4 мм

10 mmЛДСПЭ алюминиевых сплавов

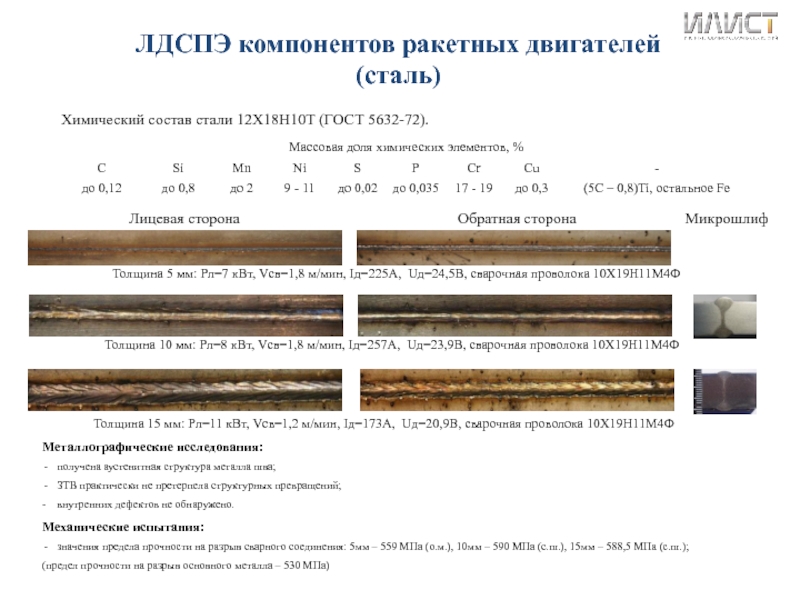

Слайд 6ЛДСПЭ компонентов ракетных двигателей (сталь)
Химический состав стали 12Х18Н10Т (ГОСТ 5632-72).

Лицевая сторона

Обратная сторона Микрошлиф

Толщина 5 мм: Рл=7 кВт, Vсв=1,8 м/мин, Iд=225А, Uд=24,5В, сварочная проволока 10Х19Н11М4Ф

Толщина 10 мм: Рл=8 кВт, Vсв=1,8 м/мин, Iд=257А, Uд=23,9В, сварочная проволока 10Х19Н11М4Ф

Толщина 15 мм: Рл=11 кВт, Vсв=1,2 м/мин, Iд=173А, Uд=20,9В, сварочная проволока 10Х19Н11М4Ф

Металлографические исследования:
получена аустенитная структура металла шва;
ЗТВ практически не претерпела структурных превращений;
- внутренних дефектов не обнаружено.
Механические испытания:
значения предела прочности на разрыв сварного соединения: 5мм – 559 МПа (о.м.), 10мм – 590 МПа (с.ш.), 15мм – 588,5 МПа (с.ш.);
(предел прочности на разрыв основного металла – 530 МПа)

ЛДСПЭ компонентов ракетных двигателей (сталь)Химический состав стали 12Х18Н10Т (ГОСТ 5632-72).   Лицевая сторона

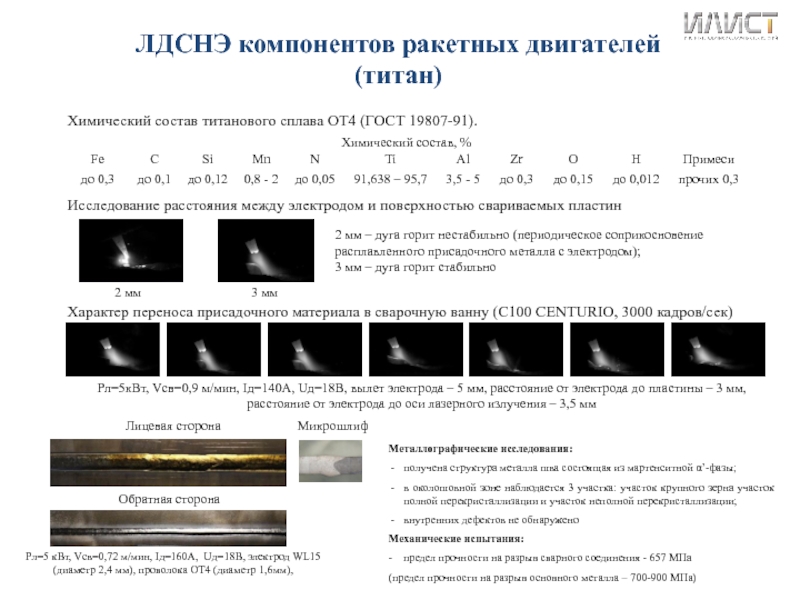

Слайд 7Химический состав титанового сплава ОТ4 (ГОСТ 19807-91).
Характер переноса присадочного материала

в сварочную ванну (С100 CENTURIO, 3000 кадров/сек)
Рл=5кВт, Vсв=0,9 м/мин, Iд=140А,

Uд=18В, вылет электрода – 5 мм, расстояние от электрода до пластины – 3 мм, расстояние от электрода до оси лазерного излучения – 3,5 мм

Исследование расстояния между электродом и поверхностью свариваемых пластин

2 мм 3 мм

2 мм – дуга горит нестабильно (периодическое соприкосновение расплавленного присадочного металла с электродом);
3 мм – дуга горит стабильно

Лицевая сторона Микрошлиф

Обратная сторона

Металлографические исследования:
получена структура металла шва состоящая из мартенситной α’-фазы;
в околошовной зоне наблюдается 3 участка: участок крупного зерна участок полной перекристаллизации и участок неполной перекристаллизации;
внутренних дефектов не обнаружено
Механические испытания:
- предел прочности на разрыв сварного соединения - 657 МПа
(предел прочности на разрыв основного металла – 700-900 МПа)

Рл=5 кВт, Vсв=0,72 м/мин, Iд=160А, Uд=18В, электрод WL15 (диаметр 2,4 мм), проволока ОТ4 (диаметр 1,6мм),

ЛДСНЭ компонентов ракетных двигателей (титан)

Химический состав титанового сплава ОТ4 (ГОСТ 19807-91).Характер переноса присадочного материала в сварочную ванну (С100 CENTURIO, 3000 кадров/сек)Рл=5кВт,

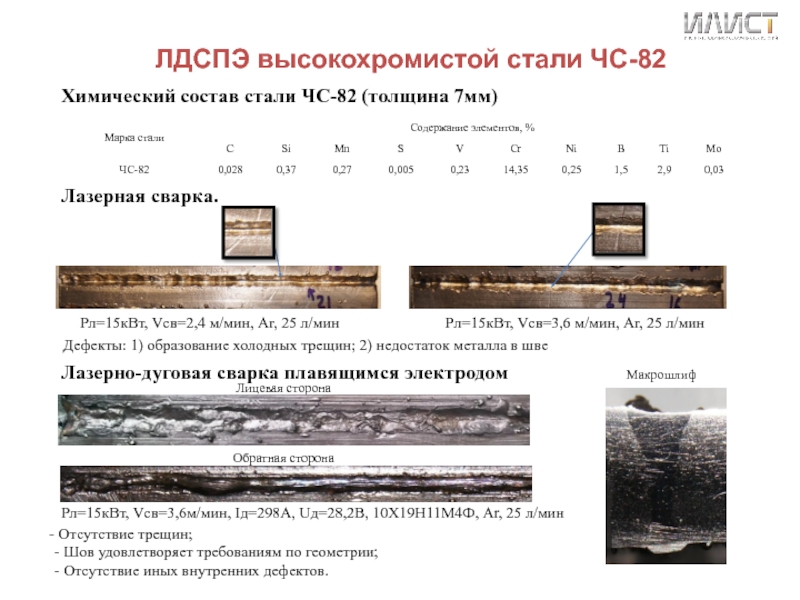

Слайд 8ЛДСПЭ высокохромистой стали ЧС-82
Химический состав стали ЧС-82 (толщина 7мм)
Лазерная сварка.
Дефекты:

1) образование холодных трещин; 2) недостаток металла в шве
Рл=15кВт, Vсв=2,4

м/мин, Ar, 25 л/мин

Рл=15кВт, Vсв=3,6 м/мин, Ar, 25 л/мин

Отсутствие трещин; - Шов удовлетворяет требованиям по геометрии; - Отсутствие иных внутренних дефектов.

Лицевая сторона

Обратная сторона

Макрошлиф

Лазерно-дуговая сварка плавящимся электродом

Рл=15кВт, Vсв=3,6м/мин, Iд=298А, Uд=28,2В, 10Х19Н11М4Ф, Ar, 25 л/мин

ЛДСПЭ высокохромистой стали ЧС-82Химический состав стали ЧС-82 (толщина 7мм)Лазерная сварка.Дефекты: 1) образование холодных трещин; 2) недостаток металла

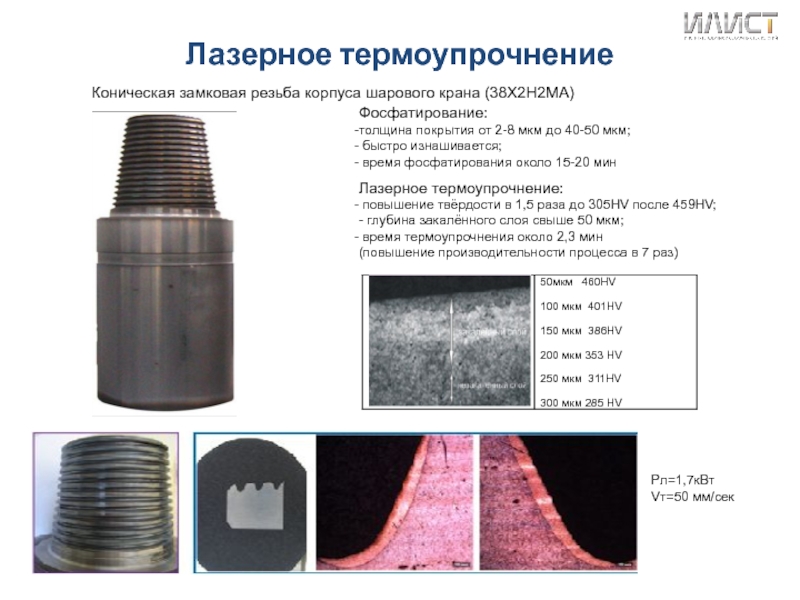

Слайд 9Лазерное термоупрочнение
Коническая замковая резьба корпуса шарового крана (38Х2Н2МА)
Фосфатирование:
толщина покрытия от

2-8 мкм до 40-50 мкм;
быстро изнашивается;
время фосфатирования около

15-20 мин

Лазерное термоупрочнение:
повышение твёрдости в 1,5 раза до 305HV после 459HV;
- глубина закалённого слоя свыше 50 мкм;
время термоупрочнения около 2,3 мин
(повышение производительности процесса в 7 раз)

Рл=1,7кВт
Vт=50 мм/сек

Лазерное термоупрочнениеКоническая замковая резьба корпуса шарового крана (38Х2Н2МА)Фосфатирование:толщина покрытия от 2-8 мкм до 40-50 мкм; быстро изнашивается;

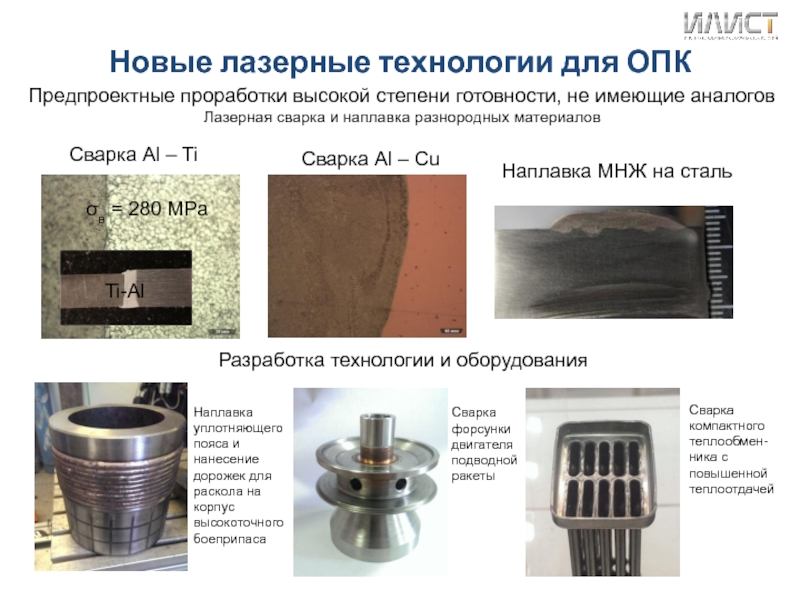

Слайд 10Новые лазерные технологии для ОПК
Предпроектные проработки высокой степени готовности, не

имеющие аналогов
Лазерная сварка и наплавка разнородных материалов
Сварка Al – Ti
Сварка

Al – Cu

в = 280 MPa

Ti-Al

Наплавка МНЖ на сталь

Наплавка уплотняющего пояса и нанесение дорожек для раскола на корпус высокоточного боеприпаса

Сварка форсунки двигателя подводной ракеты

Сварка компактного теплообмен-ника с повышенной теплоотдачей

Разработка технологии и оборудования

Новые лазерные технологии для ОПКПредпроектные проработки высокой степени готовности, не имеющие аналоговЛазерная сварка и наплавка разнородных материаловСварка

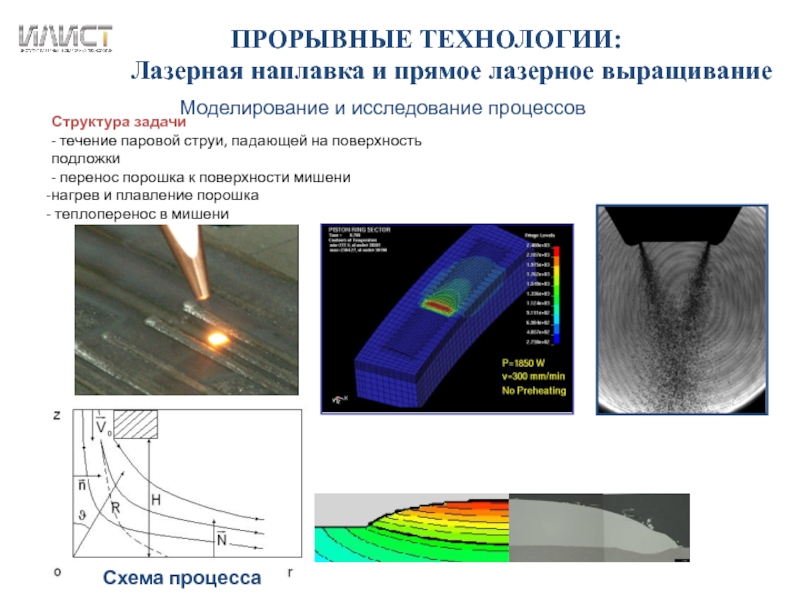

Слайд 11 ПРОРЫВНЫЕ ТЕХНОЛОГИИ:


Лазерная наплавка и прямое лазерное выращивание
Структура задачи
- течение паровой струи,

падающей на поверхность подложки
- перенос порошка к поверхности мишени
нагрев и плавление порошка
теплоперенос в мишени

Схема процесса

Моделирование и исследование процессов

ПРОРЫВНЫЕ ТЕХНОЛОГИИ: Лазерная наплавка и прямое лазерное выращиваниеСтруктура задачи-

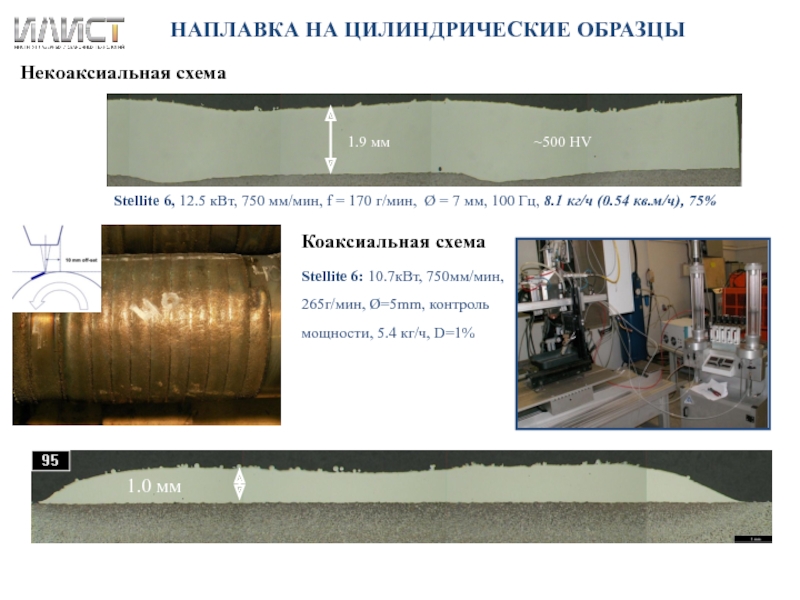

Слайд 12НАПЛАВКА НА ЦИЛИНДРИЧЕСКИЕ ОБРАЗЦЫ
Stellite 6, 12.5 кВт, 750 мм/мин, f

= 170 г/мин, Ø = 7 мм, 100 Гц, 8.1

кг/ч (0.54 кв.м/ч), 75%

Некоаксиальная схема

3.1 mm

1.9 мм

~500 HV

Коаксиальная схема

Stellite 6: 10.7кВт, 750мм/мин, 265г/мин, Ø=5mm, контроль мощности, 5.4 кг/ч, D=1%

1.0 мм

НАПЛАВКА НА ЦИЛИНДРИЧЕСКИЕ ОБРАЗЦЫStellite 6, 12.5 кВт, 750 мм/мин, f = 170 г/мин, Ø = 7 мм,

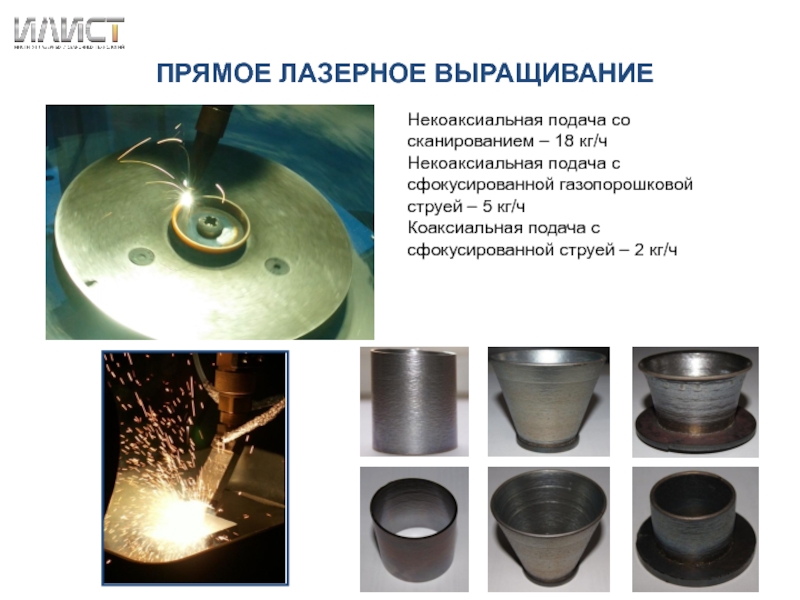

Слайд 13ПРЯМОЕ ЛАЗЕРНОЕ ВЫРАЩИВАНИЕ
Некоаксиальная подача со сканированием – 18 кг/ч
Некоаксиальная подача

с сфокусированной газопорошковой струей – 5 кг/ч
Коаксиальная подача с сфокусированной

струей – 2 кг/ч
ПРЯМОЕ ЛАЗЕРНОЕ ВЫРАЩИВАНИЕНекоаксиальная подача со сканированием – 18 кг/чНекоаксиальная подача с сфокусированной газопорошковой струей – 5 кг/чКоаксиальная

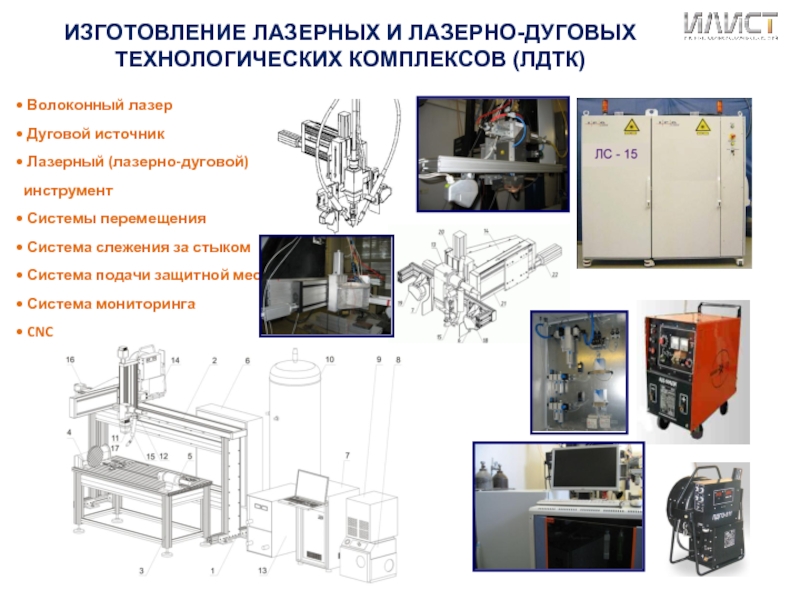

Слайд 14 Волоконный лазер
Дуговой источник
Лазерный (лазерно-дуговой) инструмент
Системы

перемещения
Система слежения за стыком
Система подачи защитной

меси
Система мониторинга
CNC

ИЗГОТОВЛЕНИЕ ЛАЗЕРНЫХ И ЛАЗЕРНО-ДУГОВЫХ ТЕХНОЛОГИЧЕСКИХ КОМПЛЕКСОВ (ЛДТК)

Волоконный лазер Дуговой источник Лазерный (лазерно-дуговой) инструмент Системы перемещения Система слежения за стыком Система подачи защитной

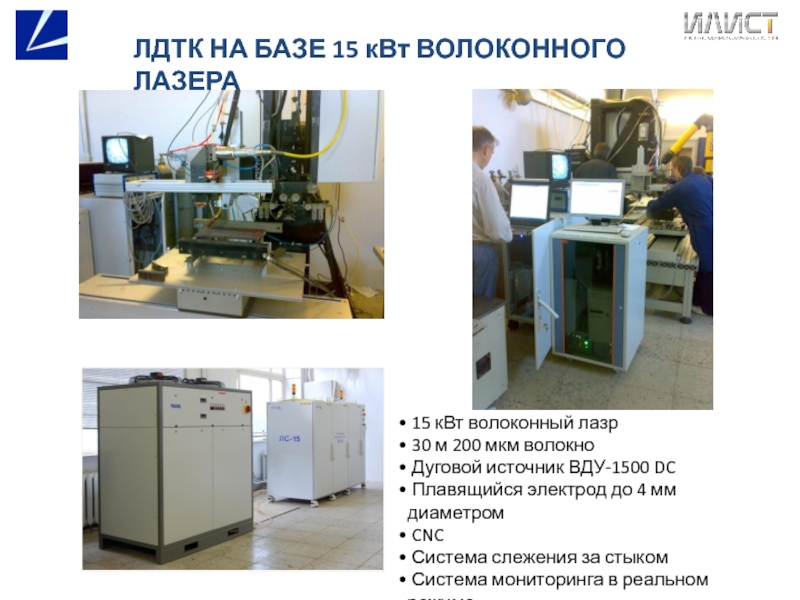

Слайд 15ЛДТК НА БАЗЕ 15 кВт ВОЛОКОННОГО ЛАЗЕРА
15 кВт волоконный

лазр
30 м 200 мкм волокно
Дуговой источник ВДУ-1500 DC

Плавящийся электрод до 4 мм диаметром
CNC
Система слежения за стыком
Система мониторинга в реальном режиме
ЛДТК НА БАЗЕ 15 кВт ВОЛОКОННОГО ЛАЗЕРА 15 кВт волоконный лазр 30 м 200 мкм волокно Дуговой

Слайд 16ЛДТК НА БАЗЕ 5 кВт ВОЛОКОННОГО ЛАЗЕРА

ЛДТК НА БАЗЕ 5 кВт ВОЛОКОННОГО ЛАЗЕРА

Слайд 17ЛАЗЕРНО-ДУГОВЫЕ УСТАНОВКИ ДЛЯ ПРОИЗВОДСТВА ПЛОСКИХ СЕКЦИЙ
Дуговая сварка
ЛДС
Лазерная
резка
ЛДС

ЛАЗЕРНО-ДУГОВЫЕ УСТАНОВКИ ДЛЯ ПРОИЗВОДСТВА ПЛОСКИХ СЕКЦИЙДуговая сваркаЛДСЛазерная резкаЛДС

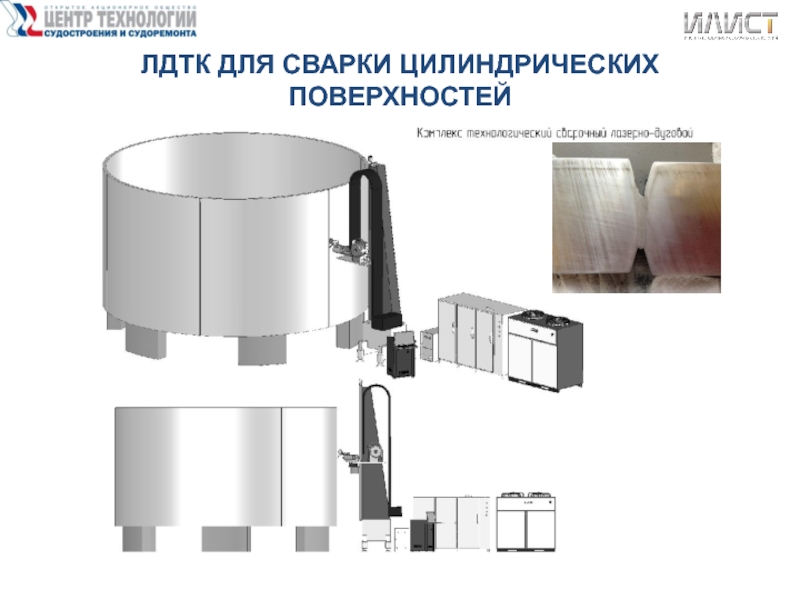

Слайд 18ЛДТК ДЛЯ СВАРКИ ЦИЛИНДРИЧЕСКИХ
ПОВЕРХНОСТЕЙ

ЛДТК ДЛЯ СВАРКИ ЦИЛИНДРИЧЕСКИХПОВЕРХНОСТЕЙ

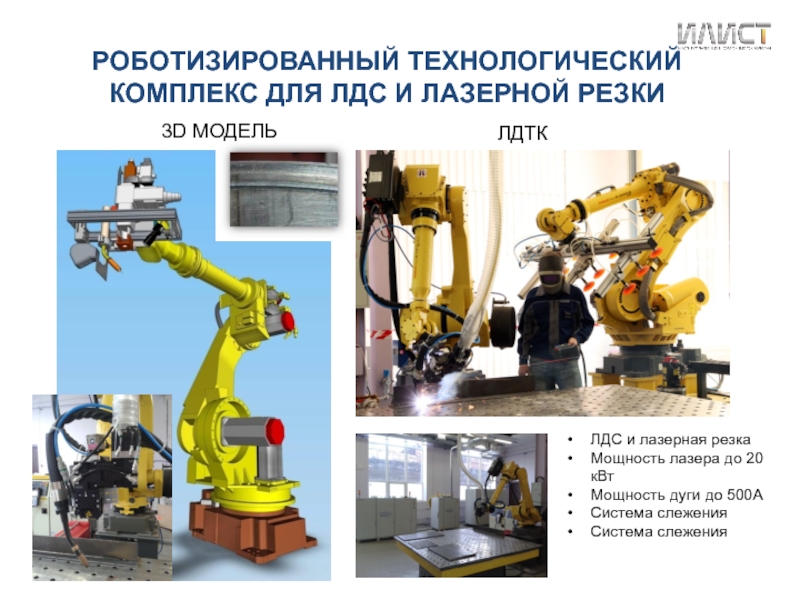

Слайд 19РОБОТИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС ДЛЯ ЛДС И ЛАЗЕРНОЙ РЕЗКИ
ЛДС и лазерная

резка
Мощность лазера до 20 кВт
Мощность дуги до 500А
Система слежения
Система слежения
ЛДТК
3D

МОДЕЛЬ
РОБОТИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС ДЛЯ ЛДС И ЛАЗЕРНОЙ РЕЗКИЛДС и лазерная резкаМощность лазера до 20 кВтМощность дуги до

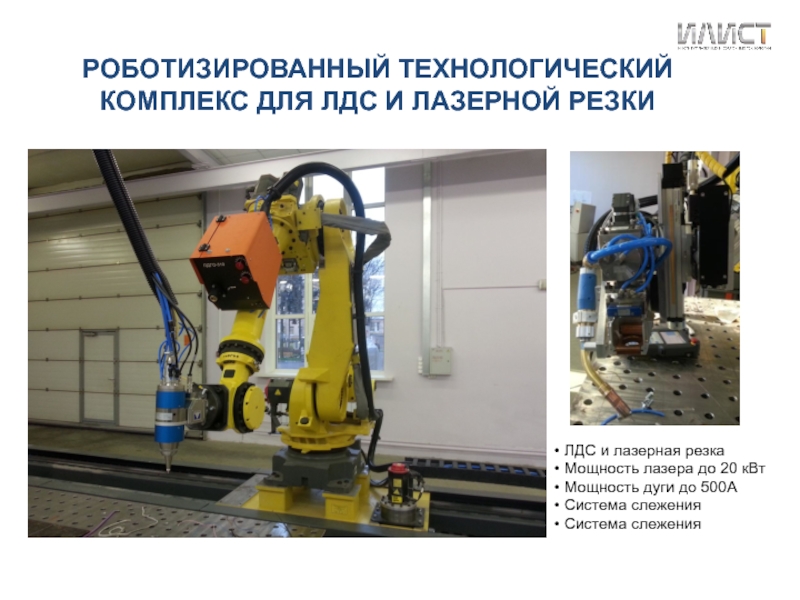

Слайд 20РОБОТИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС ДЛЯ ЛДС И ЛАЗЕРНОЙ РЕЗКИ
ЛДС и

лазерная резка
Мощность лазера до 20 кВт
Мощность дуги до

500А
Система слежения
Система слежения
РОБОТИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС ДЛЯ ЛДС И ЛАЗЕРНОЙ РЕЗКИ ЛДС и лазерная резка Мощность лазера до 20 кВт

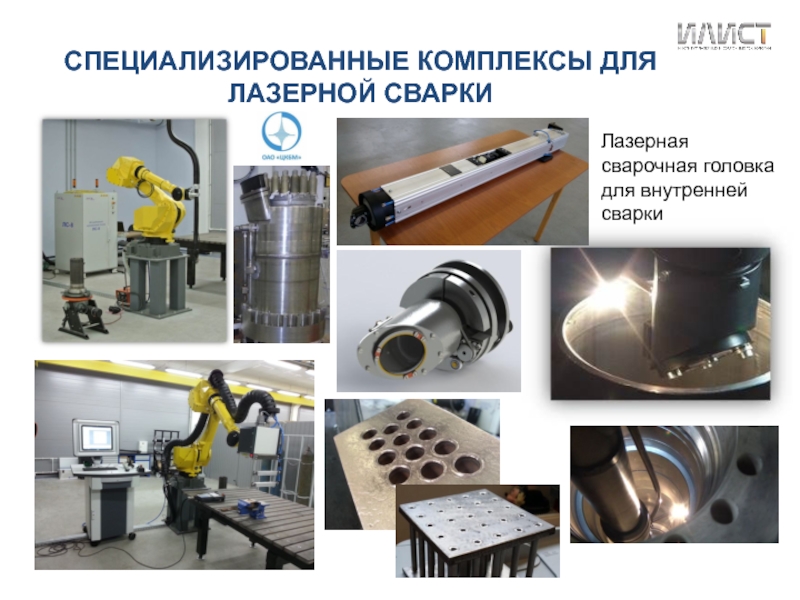

Слайд 21СПЕЦИАЛИЗИРОВАННЫЕ КОМПЛЕКСЫ ДЛЯ ЛАЗЕРНОЙ СВАРКИ
Лазерная сварочная головка для внутренней сварки

СПЕЦИАЛИЗИРОВАННЫЕ КОМПЛЕКСЫ ДЛЯ ЛАЗЕРНОЙ СВАРКИЛазерная сварочная головка для внутренней сварки

Слайд 22Сварочно-наплавочный технологический комплекс
Волоконный иттербиевый лазер ЛС-20
Дуговой источник ВДУ-508

Сварочный трактор
Система подачи сжатого воздуха
Система слежения за стыком

САУ
Сварочно-наплавочный технологический комплекс Волоконный иттербиевый лазер ЛС-20 Дуговой источник ВДУ-508 Сварочный трактор Система подачи сжатого воздуха Система

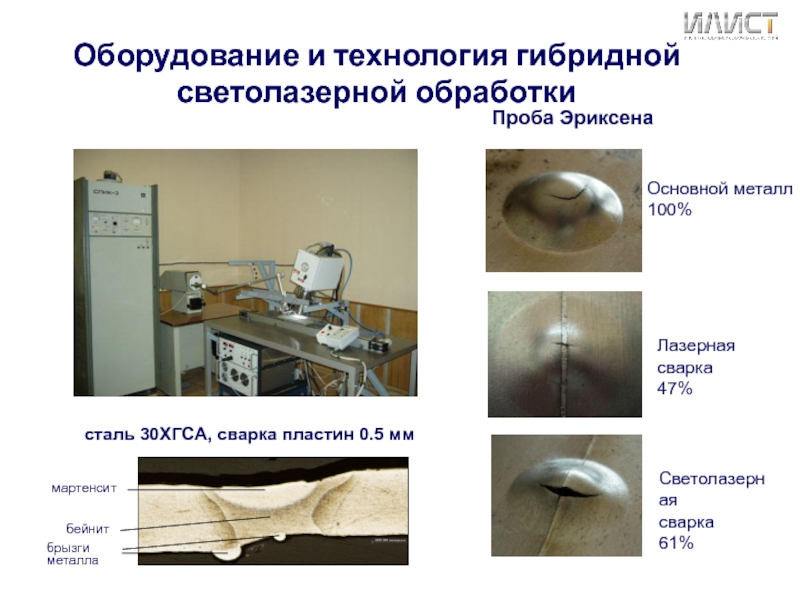

Слайд 23Оборудование и технология гибридной светолазерной обработки
Проба Эриксена
Основной металл
100%
Лазерная сварка
47%
Светолазерная
сварка
61%
сталь

30XГCA, сварка пластин 0.5 мм
мартенсит
бейнит
брызги металла

Оборудование и технология гибридной светолазерной обработкиПроба ЭриксенаОсновной металл100%Лазерная сварка47%Светолазернаясварка61% сталь 30XГCA, сварка пластин 0.5 мммартенситбейнитбрызги металла

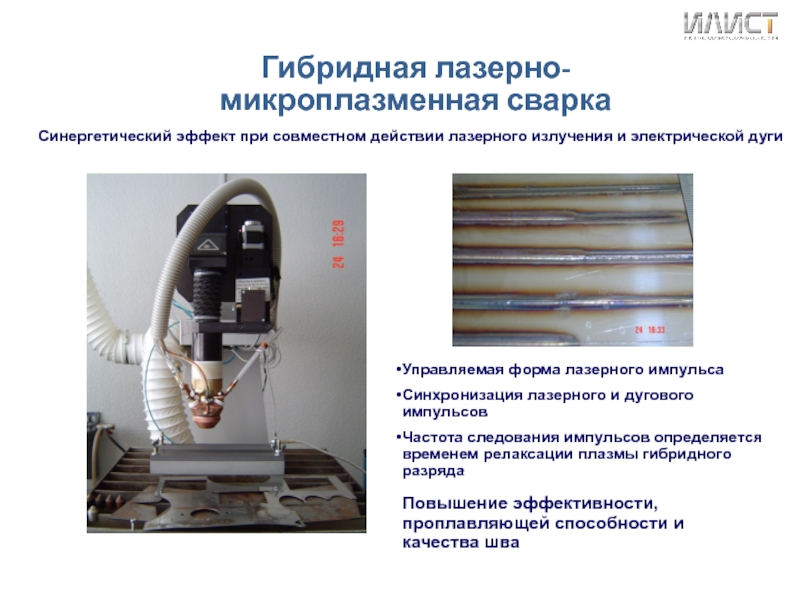

Слайд 24Управляемая форма лазерного импульса
Синхронизация лазерного и дугового импульсов
Частота следования импульсов

определяется временем релаксации плазмы гибридного разряда
Синергетический эффект при совместном действии

лазерного излучения и электрической дуги

Повышение эффективности, проплавляющей способности и качества шва

Гибридная лазерно-микроплазменная сварка

Управляемая форма лазерного импульсаСинхронизация лазерного и дугового импульсовЧастота следования импульсов определяется временем релаксации плазмы гибридного разрядаСинергетический эффект

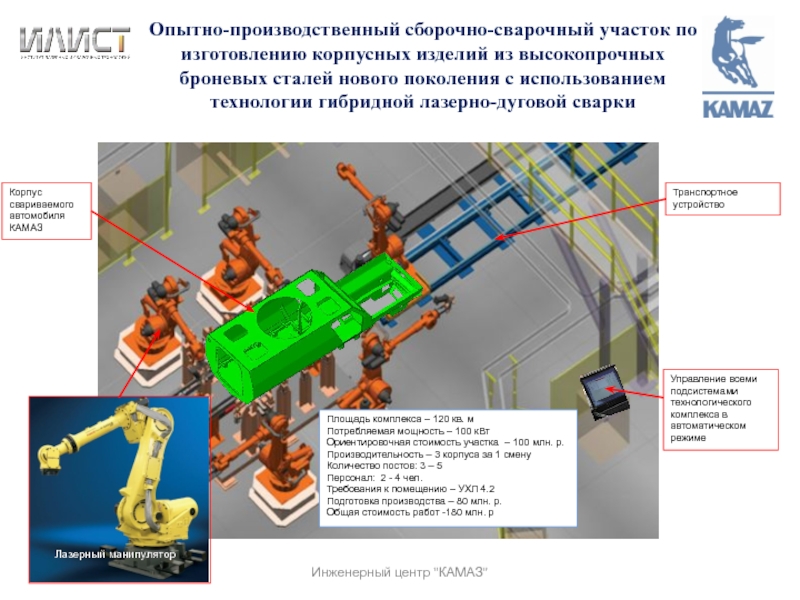

Слайд 25Опытно-производственный сборочно-сварочный участок по изготовлению корпусных изделий из высокопрочных броневых

сталей нового поколения с использованием технологии гибридной лазерно-дуговой сварки
Инженерный центр

"КАМАЗ"

Управление всеми подсистемами технологического комплекса в автоматическом режиме

Транспортное устройство

Лазерный манипулятор

Корпус свариваемого автомобиля КАМАЗ

Площадь комплекса – 120 кв. м
Потребляемая мощность – 100 кВт
Ориентировочная стоимость участка – 100 млн. р.
Производительность – 3 корпуса за 1 смену
Количество постов: 3 – 5
Персонал: 2 - 4 чел.
Требования к помещению – УХЛ 4.2
Подготовка производства – 80 млн. р.
Общая стоимость работ -180 млн. р

Опытно-производственный сборочно-сварочный участок по изготовлению корпусных изделий из высокопрочных броневых сталей нового поколения с использованием технологии гибридной

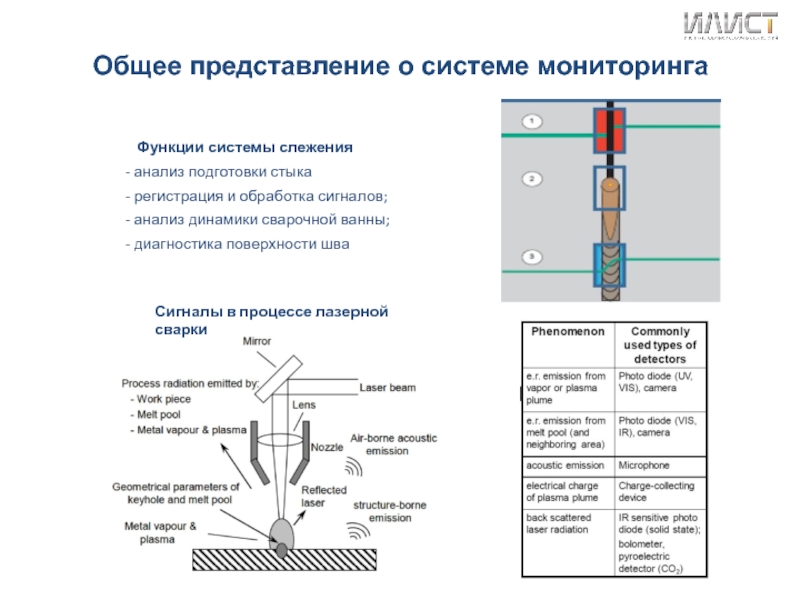

Слайд 26 анализ подготовки стыка
регистрация и обработка сигналов;
анализ

динамики сварочной ванны;
диагностика поверхности шва

Функции системы слежения
Сигналы в процессе

лазерной сварки

Общее представление о системе мониторинга

анализ подготовки стыка регистрация и обработка сигналов; анализ динамики сварочной ванны; диагностика поверхности шваФункции системы слеженияСигналы

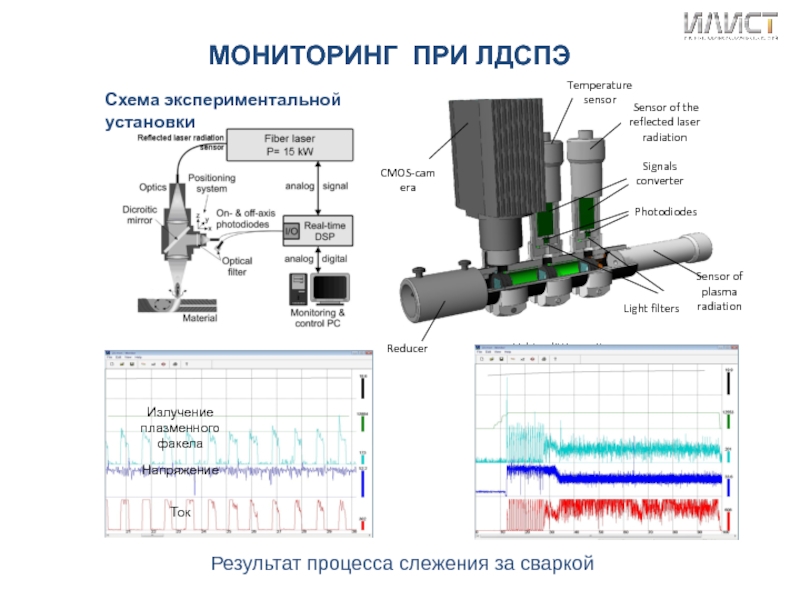

Слайд 27Результат процесса слежения за сваркой
Схема экспериментальной установки
МОНИТОРИНГ ПРИ ЛДСПЭ

Результат процесса слежения за сваркойСхема экспериментальной установкиМОНИТОРИНГ ПРИ ЛДСПЭ

Слайд 28Расположение датчиков в рабочей зоне

Расположение датчиков в рабочей зоне

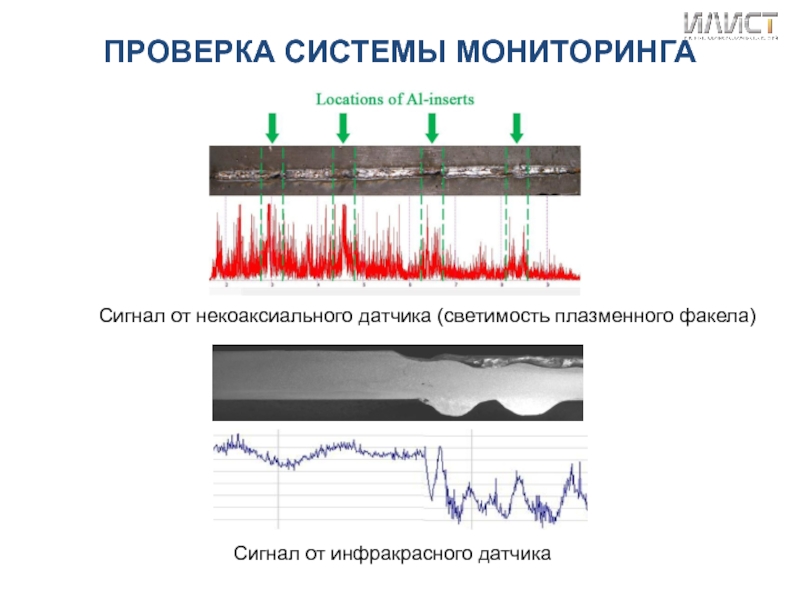

Слайд 29ПРОВЕРКА СИСТЕМЫ МОНИТОРИНГА
Сигнал от некоаксиального датчика (светимость плазменного факела)
Сигнал

от инфракрасного датчика

ПРОВЕРКА СИСТЕМЫ МОНИТОРИНГАСигнал от некоаксиального датчика (светимость плазменного факела) Сигнал от инфракрасного датчика

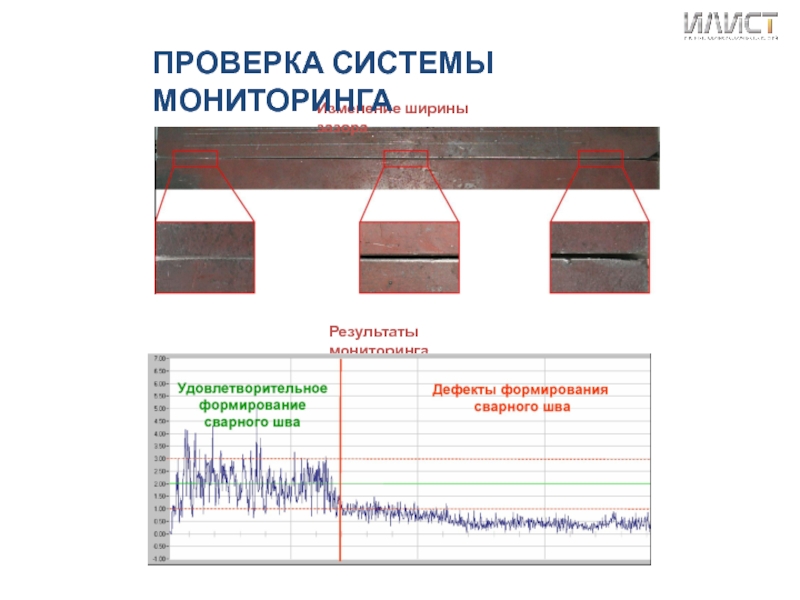

Слайд 30Изменение ширины зазора
Результаты мониторинга
ПРОВЕРКА СИСТЕМЫ МОНИТОРИНГА

Изменение ширины зазораРезультаты мониторингаПРОВЕРКА СИСТЕМЫ МОНИТОРИНГА

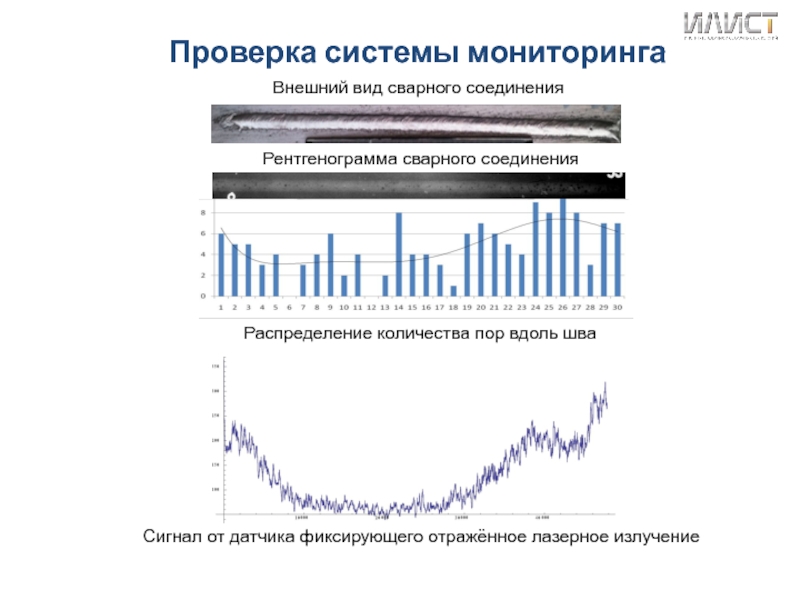

Слайд 31Проверка системы мониторинга
Рентгенограмма сварного соединения
Распределение количества пор вдоль шва
Сигнал от

датчика фиксирующего отражённое лазерное излучение
Внешний вид сварного соединения

Проверка системы мониторингаРентгенограмма сварного соединенияРаспределение количества пор вдоль шваСигнал от датчика фиксирующего отражённое лазерное излучениеВнешний вид сварного

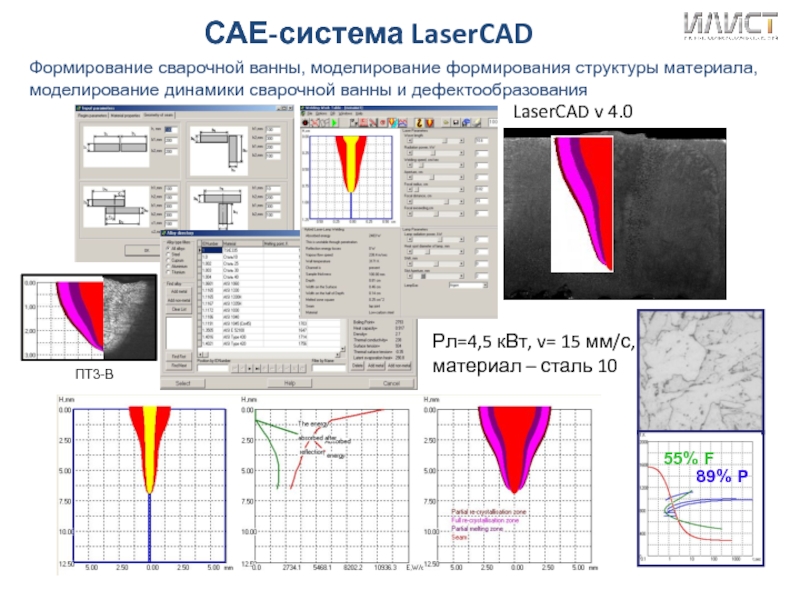

Слайд 32САЕ-система LaserCAD
Рл=4,5 кВт, v= 15 мм/с, материал – сталь 10
LaserCAD

v 4.0
55% F
89% P
Формирование сварочной ванны, моделирование формирования структуры материала,

моделирование динамики сварочной ванны и дефектообразования

ПТ3-В

САЕ-система LaserCADРл=4,5 кВт, v= 15 мм/с, материал – сталь 10LaserCAD v 4.055% F89% PФормирование сварочной ванны, моделирование

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
