Простые микропроцессоры
Содержание
- 1. Простые микропроцессоры
- 2. Структура простой МПСМагистрально-модульная структураПринстонская архитектура
- 3. Характеристики микропроцессораТип корпусаНазначение выводовАрхитектураГод выпускаКодовое названиеКоличество транзисторовЯдроКэш
- 4. Структура контроллера ATMEL
- 5. Расположение и назначение выводов корпуса
- 6. Распределение памятиГарвардская архитектураЛинейно организована и имеетдва адресных пространства.Линейно организована и имеетодно адресное пространство.
- 7. Подключение внешнего ОЗУ1564ИР22Обращение к внешнему ОЗУ увеличивает время выполнения команды на 1 или 2 такта
- 8. Временная диаграмма обращения ОЗУ
- 9. Интерфейсные схемы МПСИнтерфейс – совокупность аппаратных и
- 10. Шинные формирователиTransmitнаправлениеразрешениеРазная нагрузочная способность входов-выходовКР1533 – ТТЛШКР1554 - КМОП
- 11. Буферные регистрыВременное хранение данных
- 12. Структура порта ввода выводаИндивидуальное управление каждым разрядом.Дополнительные функции на разряды портов.
- 13. Упрощенная схема программируемой линии порта ввода -выводаРегистр данныхРегистр направленияРегистр состояния
- 14. Структурная схема разряда порта AT90S4434Обращение к портам
- 15. Параллельные адаптерыРежимы 0 – однонаправленный вводвывод без
- 16. Скачать презентанцию
Структура простой МПСМагистрально-модульная структураПринстонская архитектура
Слайды и текст этой презентации
Слайд 1Простые микропроцессоры
Цель лекции: рассмотреть особенности структуры и функционирования микропроцессорной системы
и схем обеспечивающих интерфейс ввода вывода.

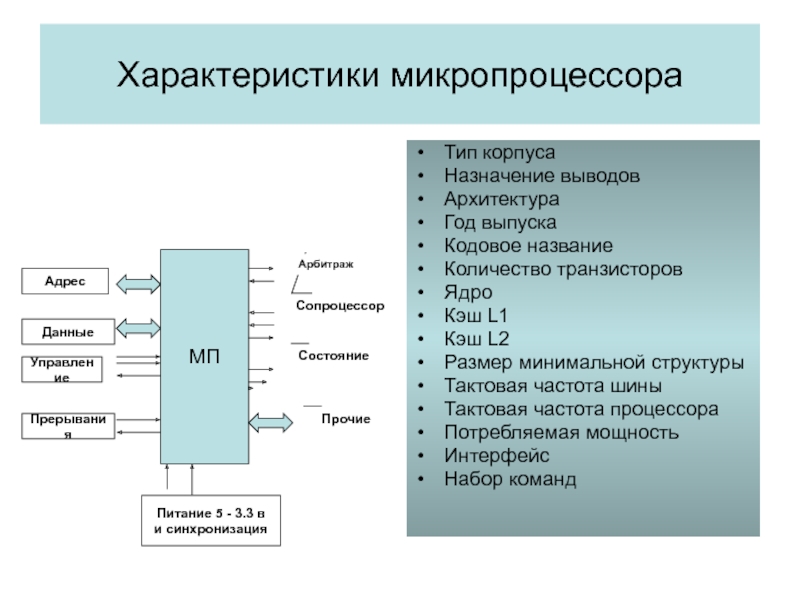

Слайд 3Характеристики микропроцессора
Тип корпуса
Назначение выводов
Архитектура
Год выпуска
Кодовое название
Количество транзисторов
Ядро
Кэш L1
Кэш L2
Размер минимальной
структуры
Тактовая частота шины
Тактовая частота процессора
Потребляемая мощность
Интерфейс
Набор команд
МП
Арбитраж
Сопроцессор
Состояние
Прочие
Адрес
Данные
Управление
Прерывания
Питание 5 - 3.3
в и синхронизация
Слайд 6Распределение памяти
Гарвардская архитектура
Линейно организована и имеет
два адресных пространства.
Линейно организована и
имеет
одно адресное пространство.
Слайд 7Подключение внешнего ОЗУ
1564ИР22
Обращение к внешнему ОЗУ увеличивает время выполнения команды
на 1 или 2 такта
Слайд 9Интерфейсные схемы МПС
Интерфейс – совокупность аппаратных и программных средств, обеспечивающих
функциональную, электрическую и конструктивную совместимость устройств.
Шинные формирователи
Буферные регистры
Параллельные порты ввода
- выводаПоследовательные порты ввода - вывода
Слайд 10Шинные формирователи
Transmit
направление
разрешение
Разная нагрузочная способность входов-выходов
КР1533 – ТТЛШ
КР1554 - КМОП
Слайд 12Структура порта ввода вывода
Индивидуальное управление каждым разрядом.
Дополнительные функции на разряды
портов.

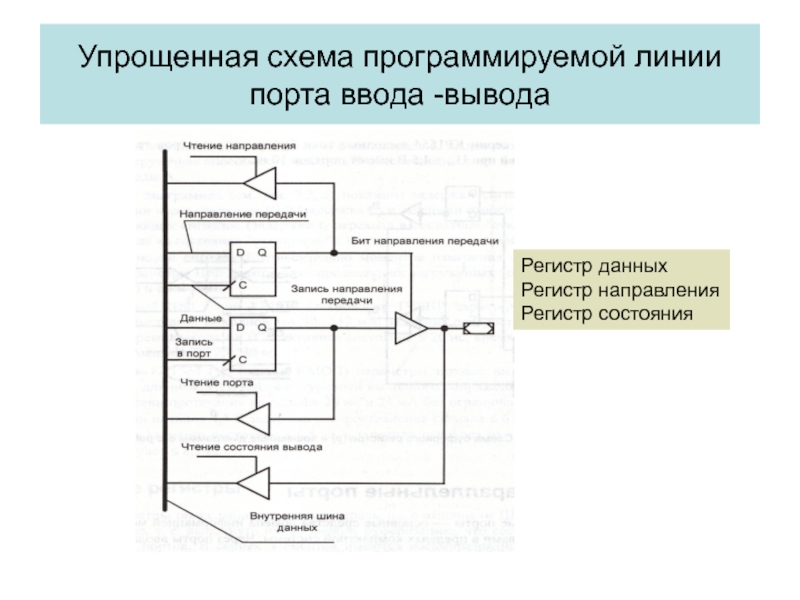

Слайд 13Упрощенная схема программируемой линии порта ввода -вывода
Регистр данных
Регистр направления
Регистр состояния
Слайд 14Структурная схема разряда порта AT90S4434
Обращение к портам производится через
регистры ввода
вывода. Для каждого порта
Существуют три регистра:
регистр порта данных PORTx;
регистр порта направления DDRx;регистр выводов порта PINx.
Слайд 15Параллельные адаптеры
Режимы 0 – однонаправленный ввод
вывод без квитирования.
Режим 1 –
однонаправленный ввод вывод
с квитированием.
Режим 2 – двунаправленный ввод – вывод
с
квитированием.ВВ55А
