Прямая и плоскость
Содержание
- 1. Прямая и плоскость
- 2. Прямая и точка в плоскостиПостроение прямой, принадлежащей
- 3. Достроить горизонтальную проекцию прямой l, принадлежащей плоскости, заданной пересекающимися прямыми m и n.
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Достроить фронтальную проекцию прямой l, принадлежащей плоскости, заданной пересекающимися прямыми m и n.
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Главные линии плоскостиГлавными линиями плоскости называют:
- 12. Горизонталь плоскостиГоризонталь плоскости – прямая, принадлежащая плоскости и параллельная горизонтальной плоскости проекции.

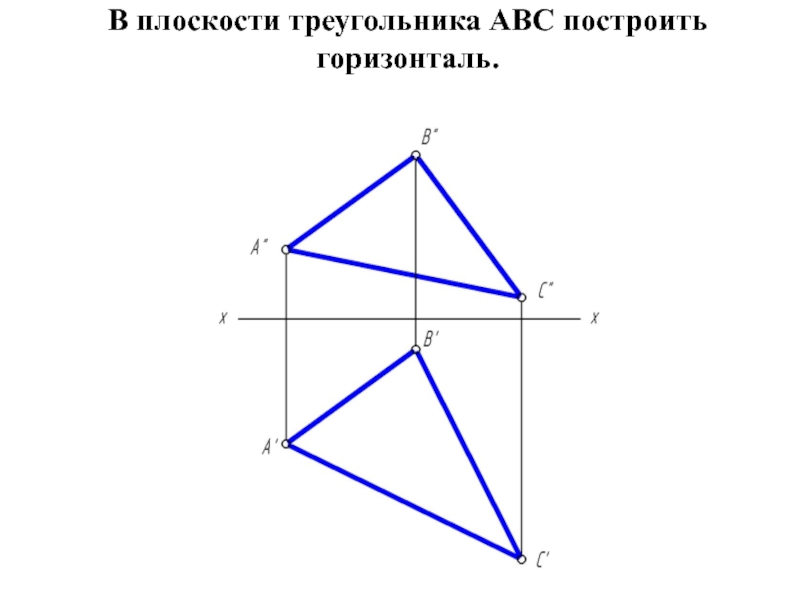

- 13. В плоскости треугольника АВС построить горизонталь.
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. В плоскости треугольника АВС построить горизонталь.
- 18. Фронталь плоскостиФронталь плоскости – прямая, принадлежащая плоскости и параллельная фронтальной плоскости проекции.
- 19. В плоскости треугольника АВС построить фронталь.
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. В плоскости треугольника АВС построить фронталь.
- 24. Профильная прямая плоскостиПрофильная прямая плоскости – прямая, принадлежащая плоскости и параллельная профильной плоскости проекции.
- 25. В плоскости треугольника АВС построить профильную прямую.
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Принадлежность точки плоскостиЕсли точка принадлежит плоскости, то она принадлежит какой-либо прямой этой плоскости.
- 30. Достроить горизонтальную проекцию точки К, принадлежащей плоскости треугольника АВС.
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Достроить фронтальную проекцию точки К, принадлежащей плоскости, заданной параллельными прямыми m и n.
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37

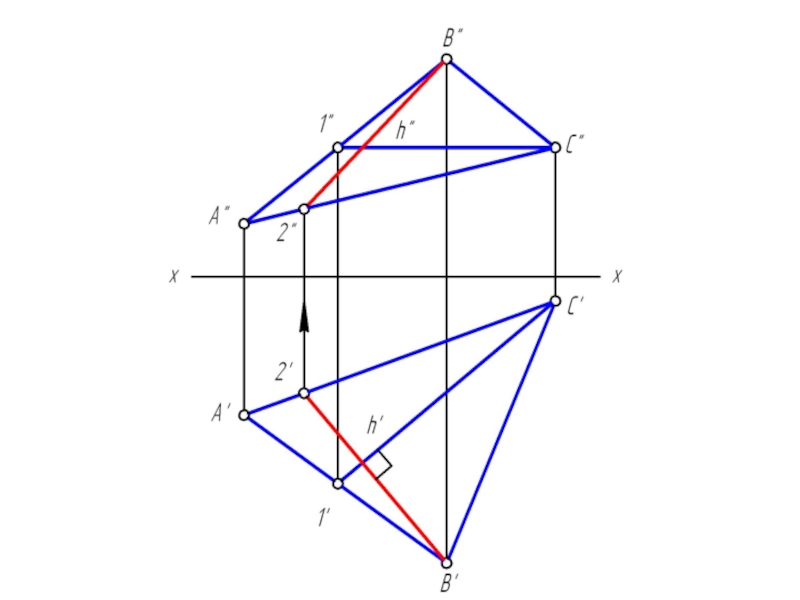

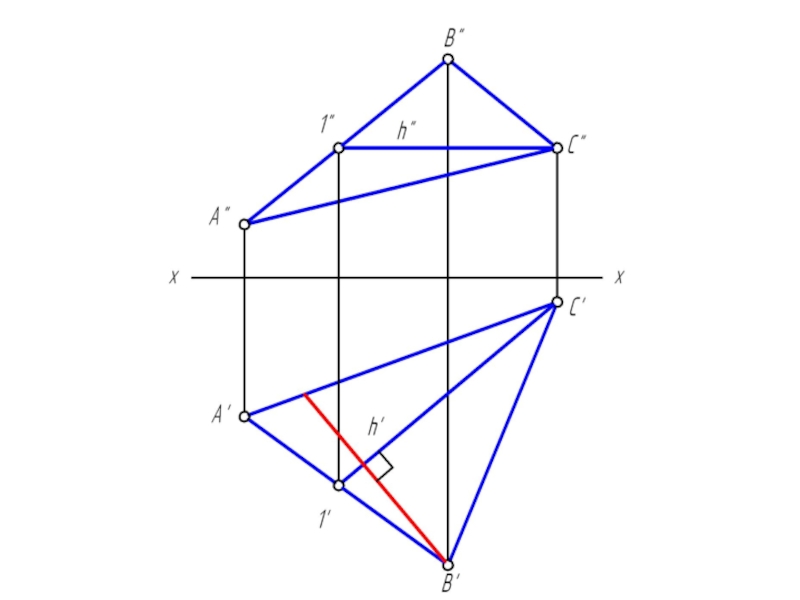

- 38. Линии наибольшего наклона плоскости
- 39. Линии наибольшего наклона плоскости
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Скачать презентанцию
Прямая и точка в плоскостиПостроение прямой, принадлежащей плоскости, основано на двух положениях, известных из геометрии:1. Прямая принадлежит плоскости, если она проходит через две точки, принадлежащие данной плоскости.2. Прямая принадлежит плоскости, если
Слайды и текст этой презентации

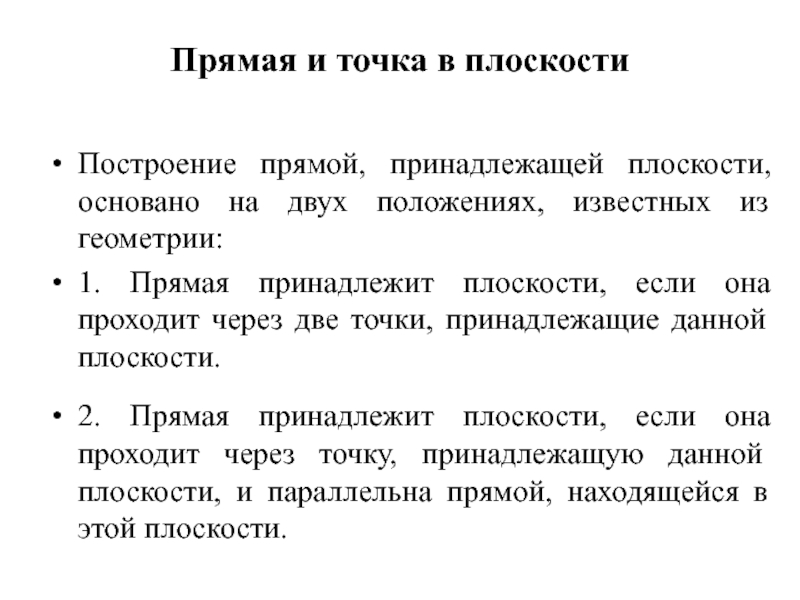

Слайд 2Прямая и точка в плоскости
Построение прямой, принадлежащей плоскости, основано на
двух положениях, известных из геометрии:
1. Прямая принадлежит плоскости, если она
проходит через две точки, принадлежащие данной плоскости.2. Прямая принадлежит плоскости, если она проходит через точку, принадлежащую данной плоскости, и параллельна прямой, находящейся в этой плоскости.

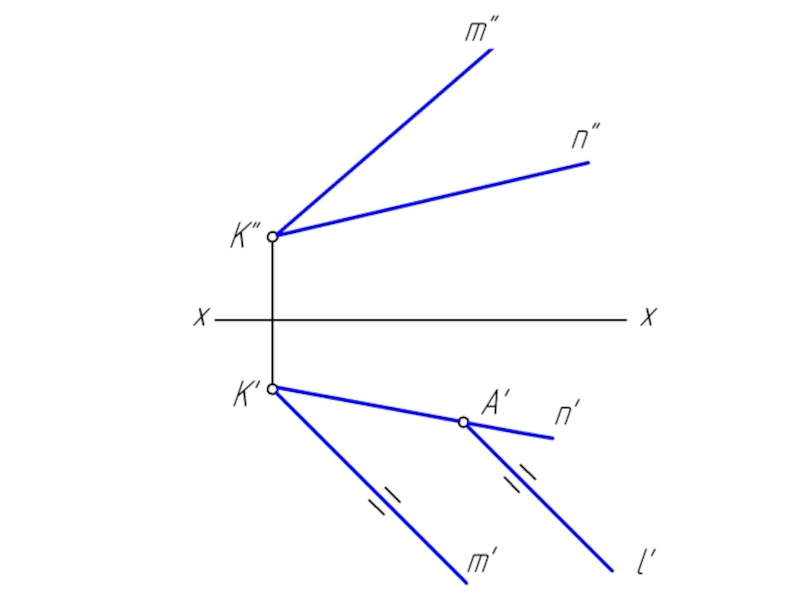

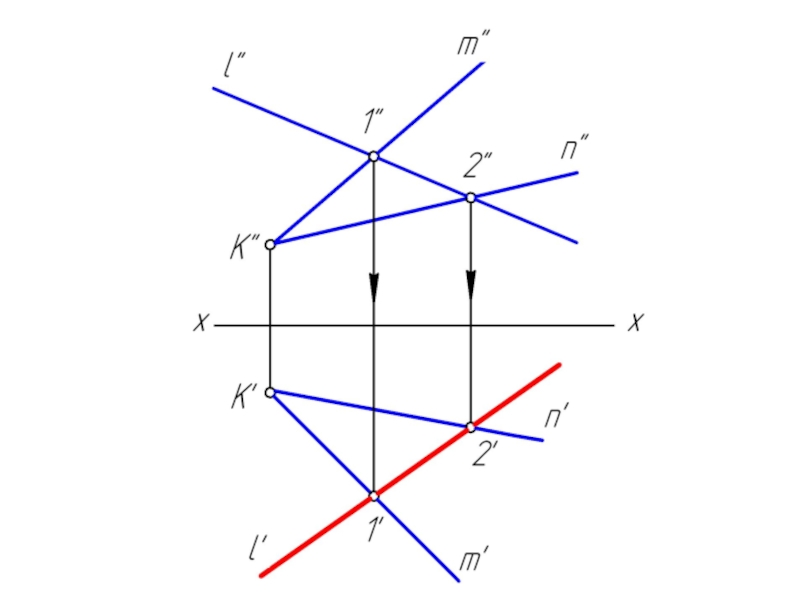

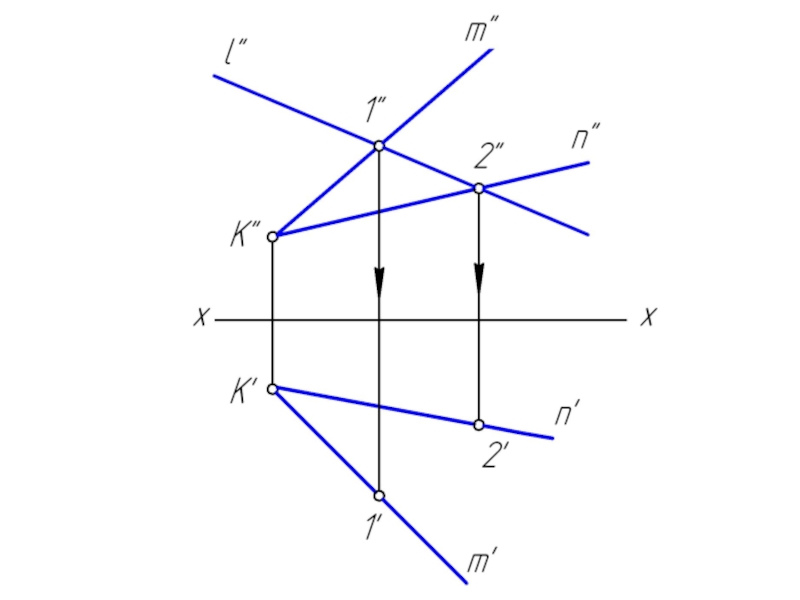

Слайд 3Достроить горизонтальную проекцию прямой l, принадлежащей плоскости, заданной пересекающимися прямыми
m и n.

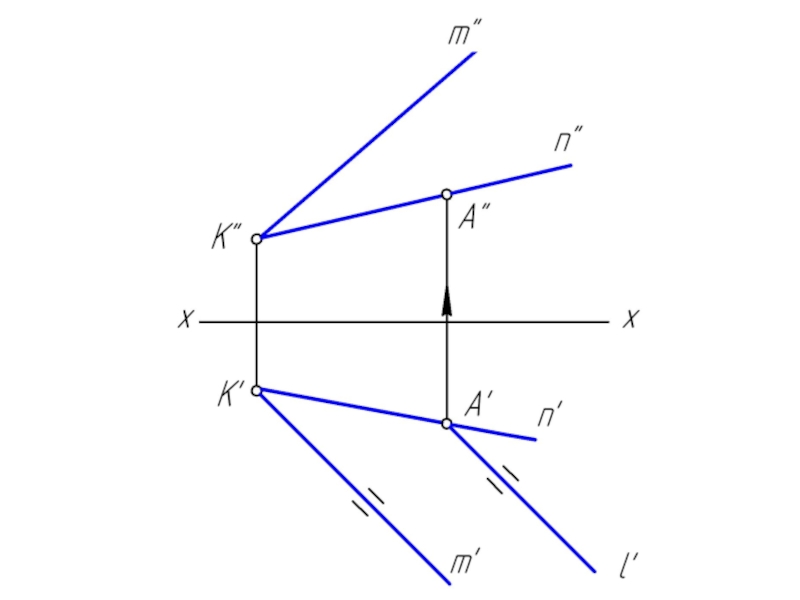

Слайд 7Достроить фронтальную проекцию прямой l, принадлежащей плоскости, заданной пересекающимися прямыми
m и n.
Слайд 11Главные линии плоскости
Главными линиями плоскости называют:
1. Прямые, принадлежащие
плоскости и параллельные какой-либо плоскости проекции (линии уровня);
а) горизонталь плоскости;б) фронталь плоскости;
в) профильная прямая плоскости.
2. Прямые, принадлежащие плоскости и перпендикулярные какой-либо линии, отмеченной в п.1. (линии наибольшего наклона плоскости к плоскостям проекций).

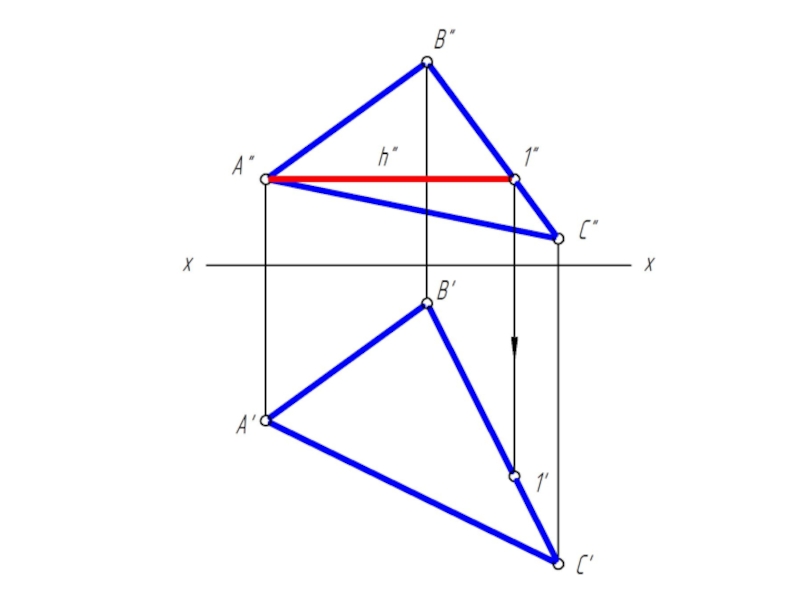

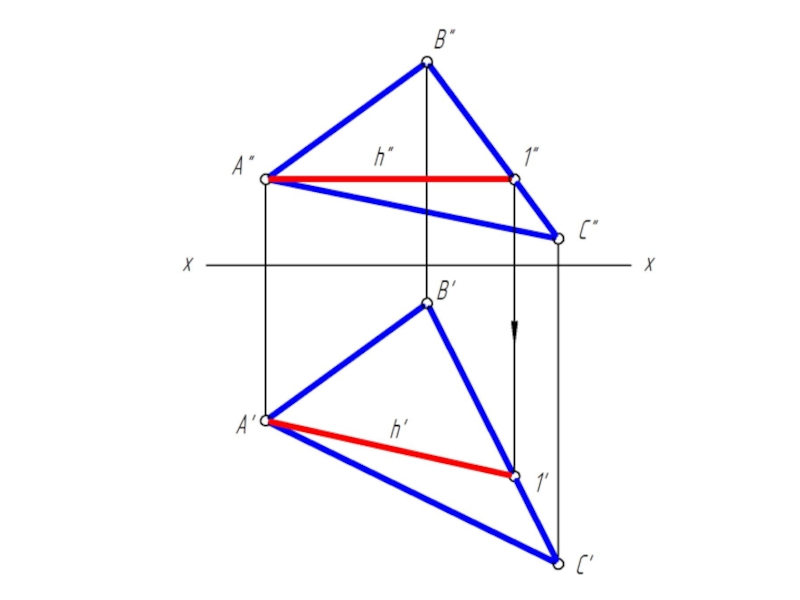

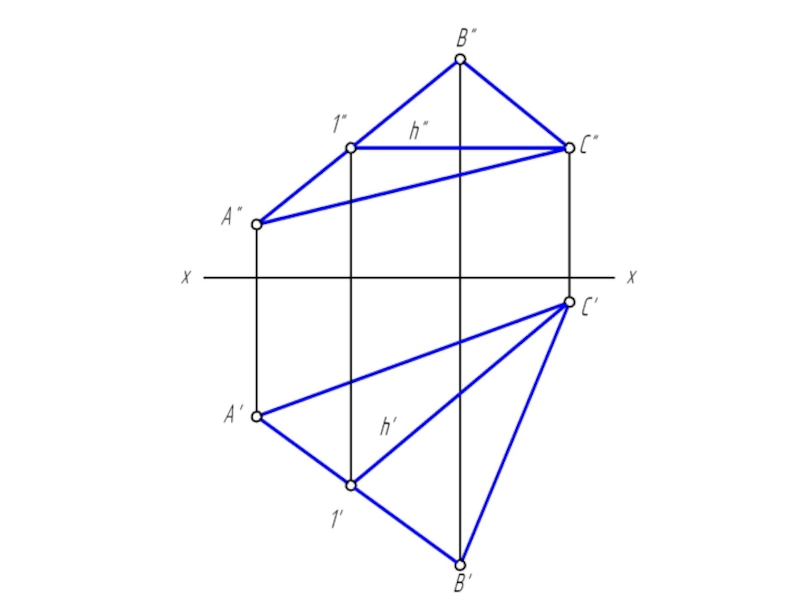

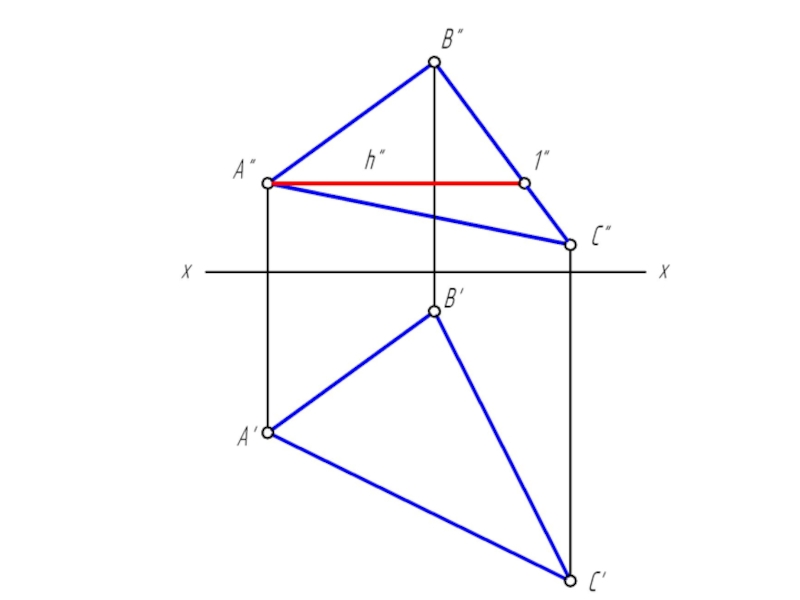

Слайд 12Горизонталь плоскости
Горизонталь плоскости – прямая, принадлежащая плоскости и параллельная горизонтальной
плоскости проекции.

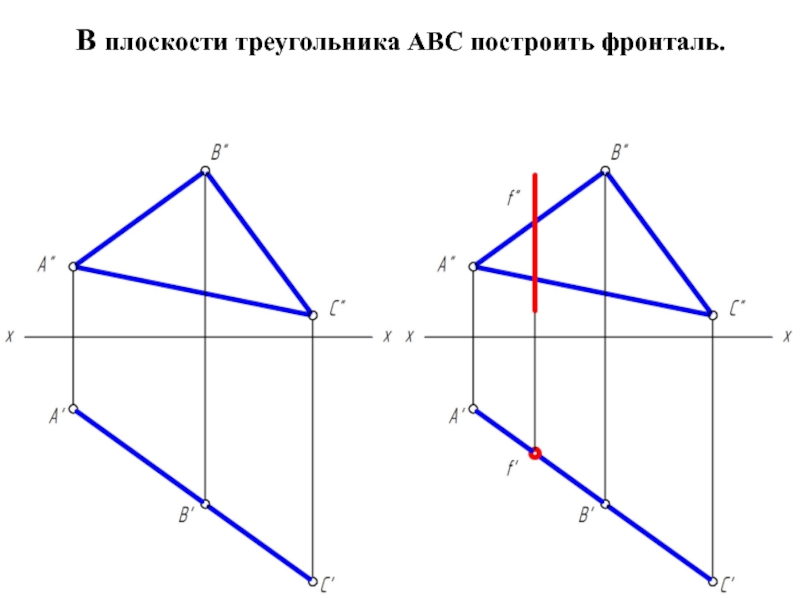

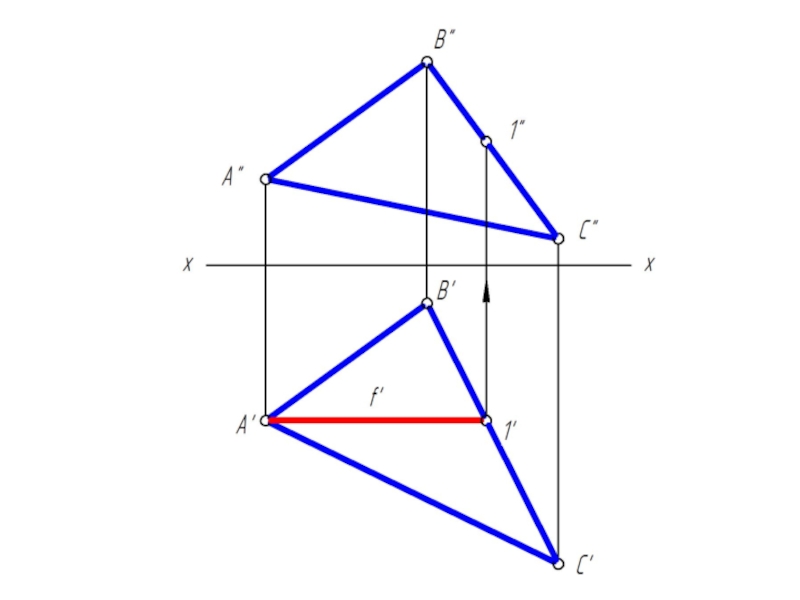

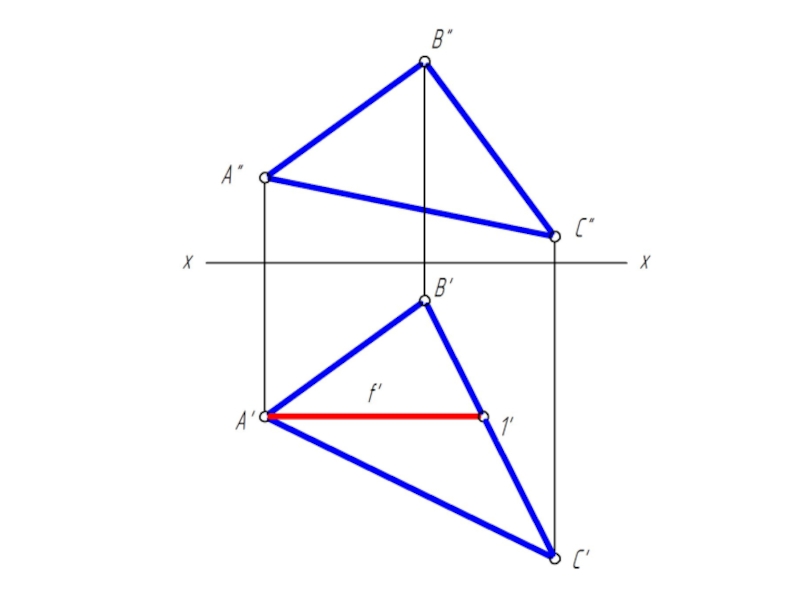

Слайд 18Фронталь плоскости
Фронталь плоскости – прямая, принадлежащая плоскости и параллельная фронтальной
плоскости проекции.

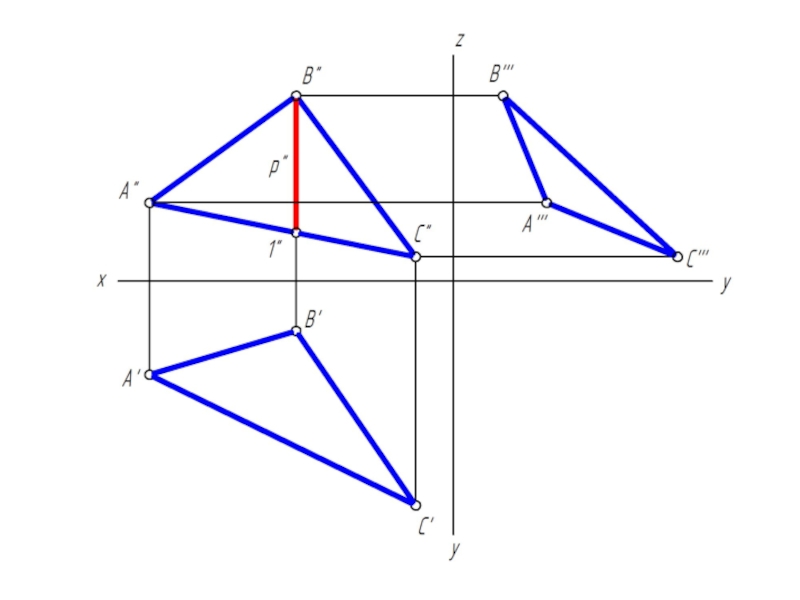

Слайд 24Профильная прямая плоскости
Профильная прямая плоскости – прямая, принадлежащая плоскости и
параллельная профильной плоскости проекции.

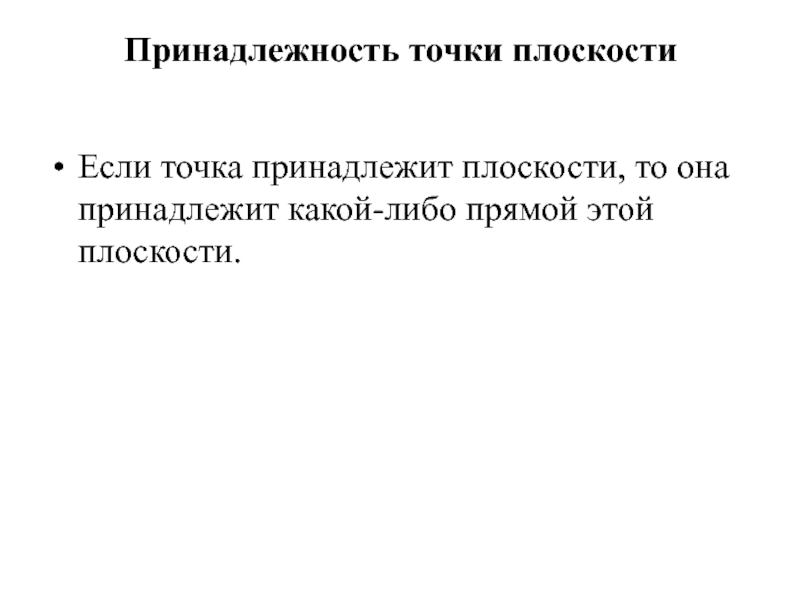

Слайд 29Принадлежность точки плоскости
Если точка принадлежит плоскости, то она принадлежит какой-либо
прямой этой плоскости.

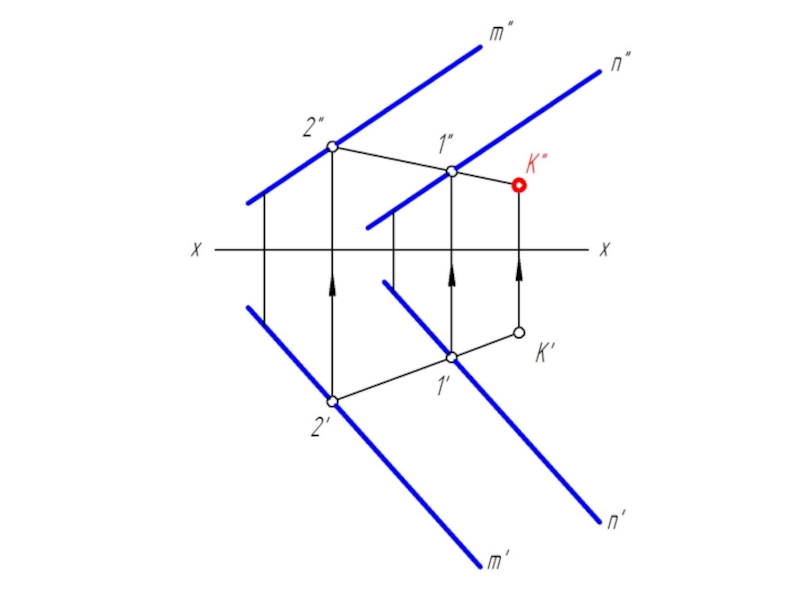

Слайд 34Достроить фронтальную проекцию точки К, принадлежащей плоскости, заданной параллельными прямыми
m и n.
