Слайд 1Практическое занятие 1
Расчет физических свойств газа при условиях перекачки.

Практическое занятие 1Расчет физических свойств газа при условиях перекачки.

Слайд 2Задание 1
По газопроводу протяженностью L перекачивается природный газ. Трубопровод условно

горизонтальный; наружный диаметр и толщина стенки соответственно равны Dн и

δ (мм).
Начальное и конечное давление (МПа) соответственно равны Pн и Pк. Средняя температура газа (К) на участке равна Tср. Коэффициент гидравлического сопротивления равен λ.
Определить:
физические свойства газа при расчетных параметрах перекачки.
Задание 1По газопроводу протяженностью L перекачивается природный газ. Трубопровод условно горизонтальный; наружный диаметр и толщина стенки соответственно

Слайд 3Исходные данные для расчета:
Протяженность трубопровода L, км ;
Начальное давление Pн, МПа ;
Конечное

давление Pк, МПа ;
Средняя температура газа Тср, К ;
Наружный диаметр Dн, мм ;
Толщина

стенки трубы δ, мм ;
коэффициент гидравлического сопротивления λ.

Компонентный состав газа, %:

Исходные данные для расчета:Протяженность трубопровода L, км ;Начальное давление Pн, МПа ;Конечное давление Pк, МПа ;Средняя температура газа Тср, К ;Наружный

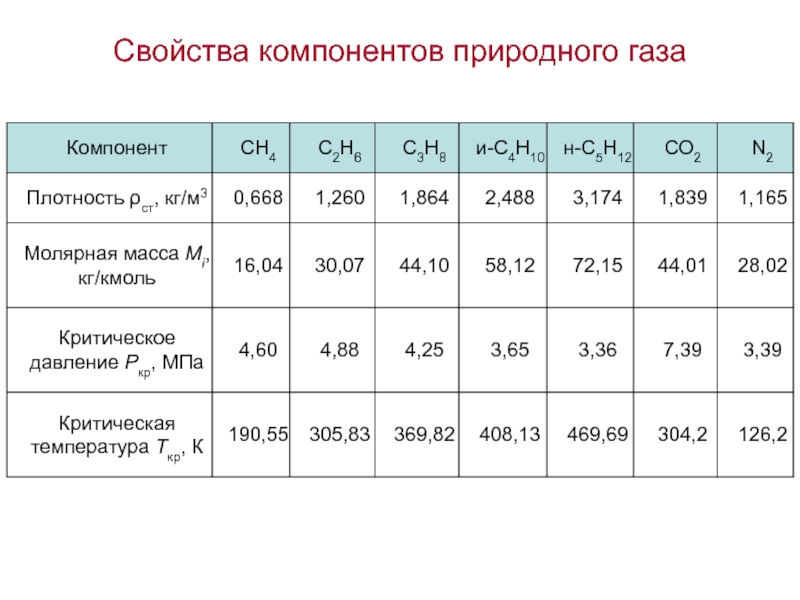

Слайд 4Свойства компонентов природного газа

Свойства компонентов природного газа

Слайд 51 Расчет характеристик транспортируемого газа
Плотность (кг/м3) Молярная масса (кг/кмоль)
Псевдокритическая температура (К)
Газовая

постоянная (кДж/(кмоль·К)
Относительная плотность газа по

воздуху

Псевдокритическое давление (МПа)

При стандартных условиях:

1 Расчет характеристик транспортируемого газаПлотность (кг/м3) Молярная масса (кг/кмоль)Псевдокритическая температура (К)Газовая постоянная (кДж/(кмоль·К) Относительная

Слайд 6Среднее давление газа (МПа)
Приведенные давление и температура

Среднее давление газа (МПа)Приведенные давление и температура

Слайд 7Средний коэффициент сжимаемости
Плотность газа при условиях перекачки (PСР и ТСР)

Средний коэффициент сжимаемостиПлотность газа при условиях перекачки (PСР и ТСР)

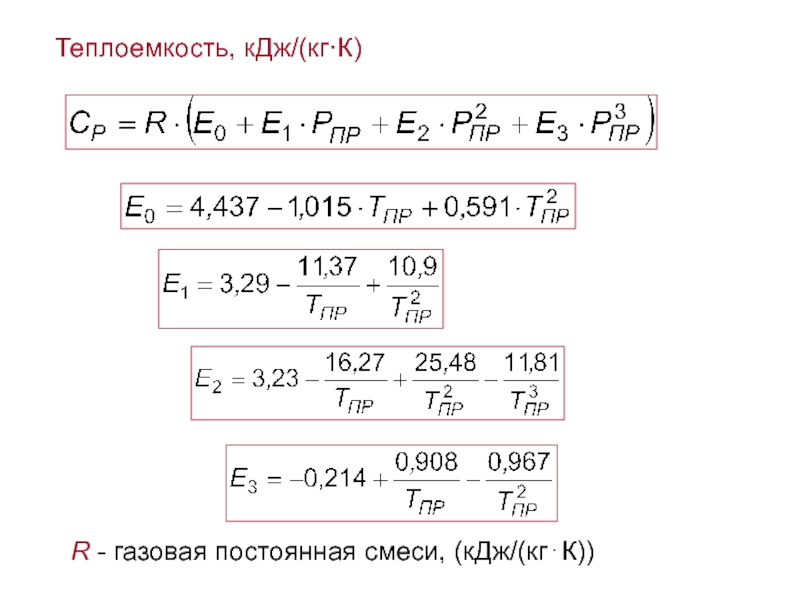

Слайд 8Теплоемкость, кДж/(кг·К)
R - газовая постоянная смеси, (кДж/(кг⋅К))


Теплоемкость, кДж/(кг·К)R - газовая постоянная смеси, (кДж/(кг⋅К))

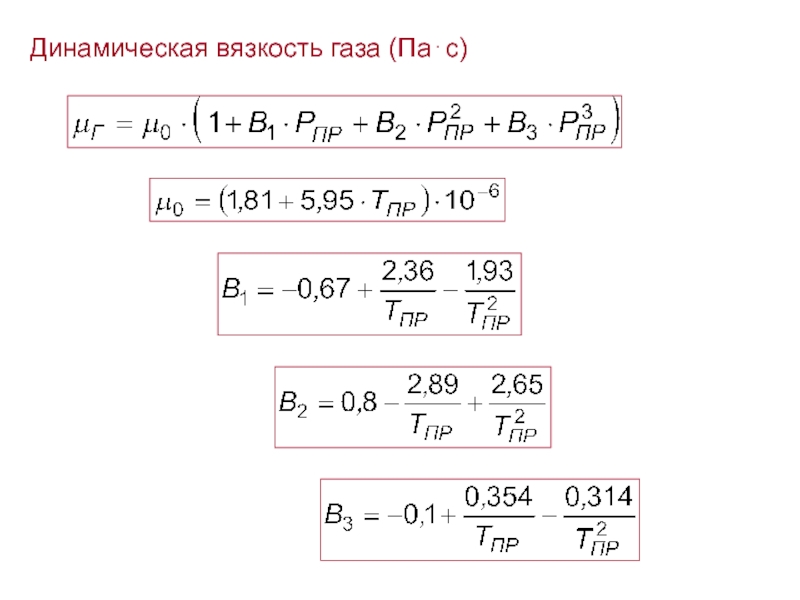

Слайд 9Динамическая вязкость газа (Па⋅с)

Динамическая вязкость газа (Па⋅с)

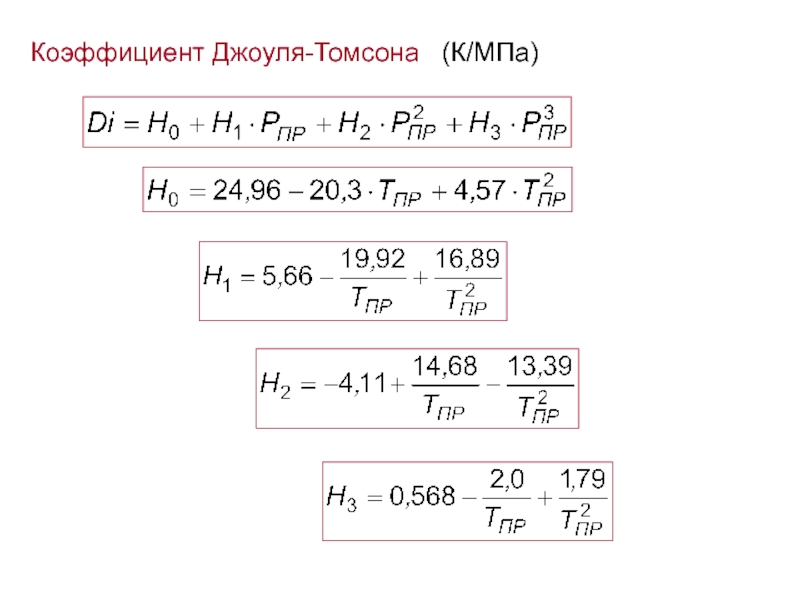

Слайд 10Коэффициент Джоуля-Томсона (К/МПа)

Коэффициент Джоуля-Томсона (К/МПа)
