Слайд 1Расчетно-графическая работа №1 Расчет конструкции приводов подач станков с ЧПУ

Расчетно-графическая работа №1 Расчет конструкции приводов подач станков с ЧПУ

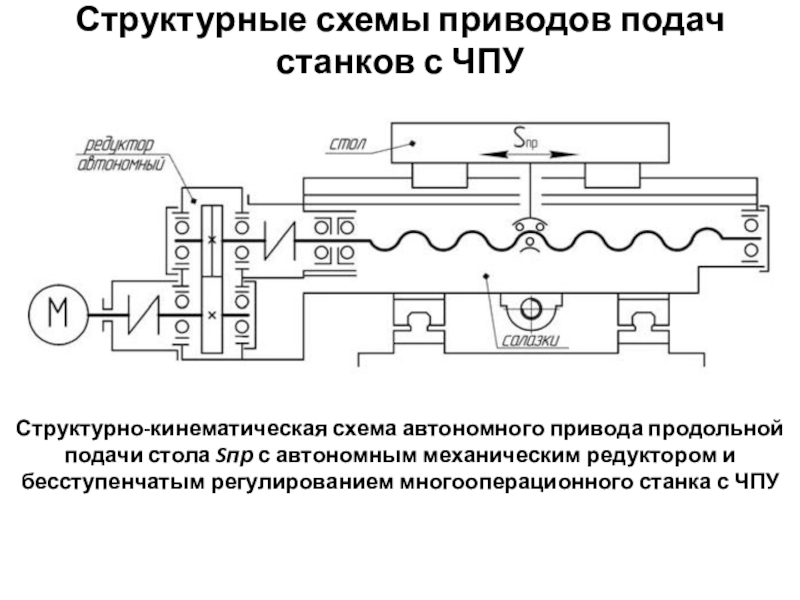

Слайд 2Структурные схемы приводов подач станков с ЧПУ
Структурно-кинематическая схема автономного привода

продольной
подачи стола sпр с автономным механическим редуктором и бесступенчатым регулированием

многооперационного станка с ЧПУ
Структурные схемы приводов подач станков с ЧПУСтруктурно-кинематическая схема автономного привода продольнойподачи стола sпр с автономным механическим редуктором

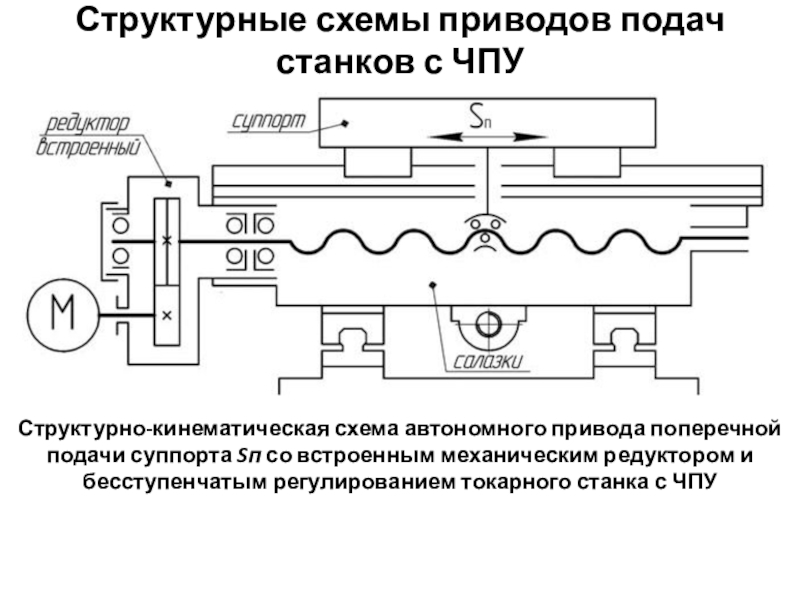

Слайд 3Структурные схемы приводов подач станков с ЧПУ
Структурно-кинематическая схема автономного привода

поперечной
подачи суппорта sп со встроенным механическим редуктором и бесступенчатым регулированием

токарного станка с ЧПУ
Структурные схемы приводов подач станков с ЧПУСтруктурно-кинематическая схема автономного привода поперечнойподачи суппорта sп со встроенным механическим редуктором

Слайд 4Структурные схемы приводов подач станков с ЧПУ
Структурно-кинематическая схема автономного привода
с

бесступенчатым регулированием продольной подачи суппорта sпр
без механического редуктора с прямым

соединением вала электродвигателя
и ходового винта токарного станка с ЧПУ
Структурные схемы приводов подач станков с ЧПУСтруктурно-кинематическая схема автономного приводас бесступенчатым регулированием продольной подачи суппорта sпрбез механического

Слайд 5Кинематические схемы приводов подач станков с ЧПУ

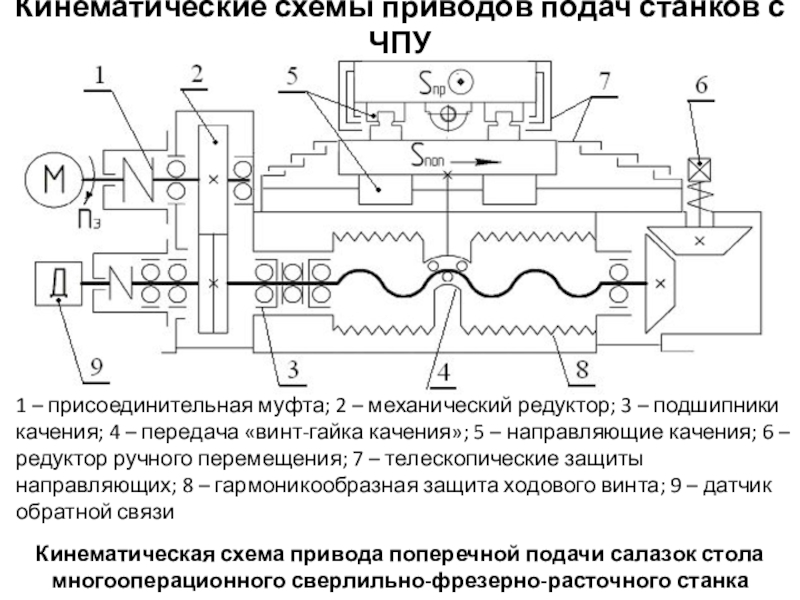

Кинематическая схема привода поперечной

подачи салазок стола
многооперационного сверлильно-фрезерно-расточного станка
1 – присоединительная муфта; 2 –

механический редуктор; 3 – подшипники качения; 4 – передача «винт-гайка качения»; 5 – направляющие качения; 6 – редуктор ручного перемещения; 7 – телескопические защиты направляющих; 8 – гармоникообразная защита ходового винта; 9 – датчик обратной связи
Кинематические схемы приводов подач станков с ЧПУКинематическая схема привода поперечной подачи салазок столамногооперационного сверлильно-фрезерно-расточного станка1 – присоединительная

Слайд 6Кинематические схемы приводов подач станков с ЧПУ

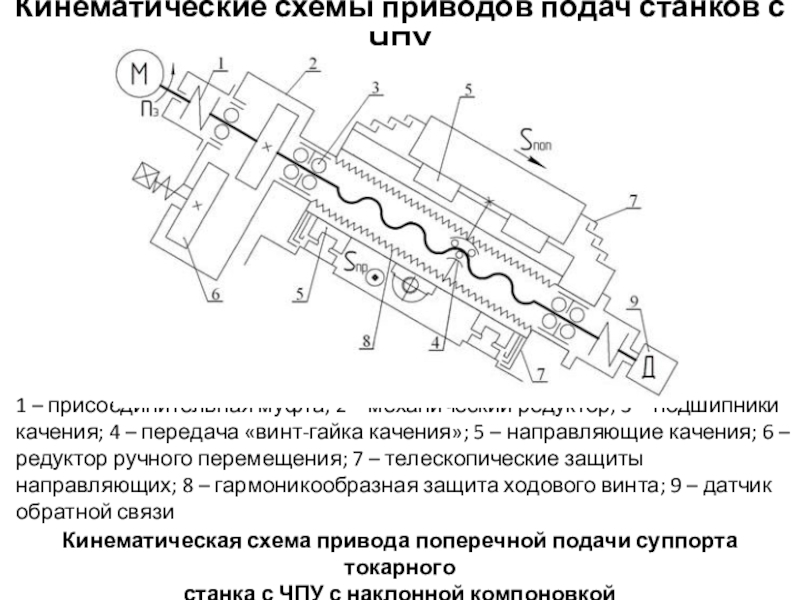

Кинематическая схема привода поперечной

подачи суппорта токарного
станка с ЧПУ с наклонной компоновкой
1 – присоединительная

муфта; 2 – механический редуктор; 3 – подшипники качения; 4 – передача «винт-гайка качения»; 5 – направляющие качения; 6 – редуктор ручного перемещения; 7 – телескопические защиты направляющих; 8 – гармоникообразная защита ходового винта; 9 – датчик обратной связи
Кинематические схемы приводов подач станков с ЧПУКинематическая схема привода поперечной подачи суппорта токарногостанка с ЧПУ с наклонной

Слайд 7Кинематические схемы приводов подач станков с ЧПУ

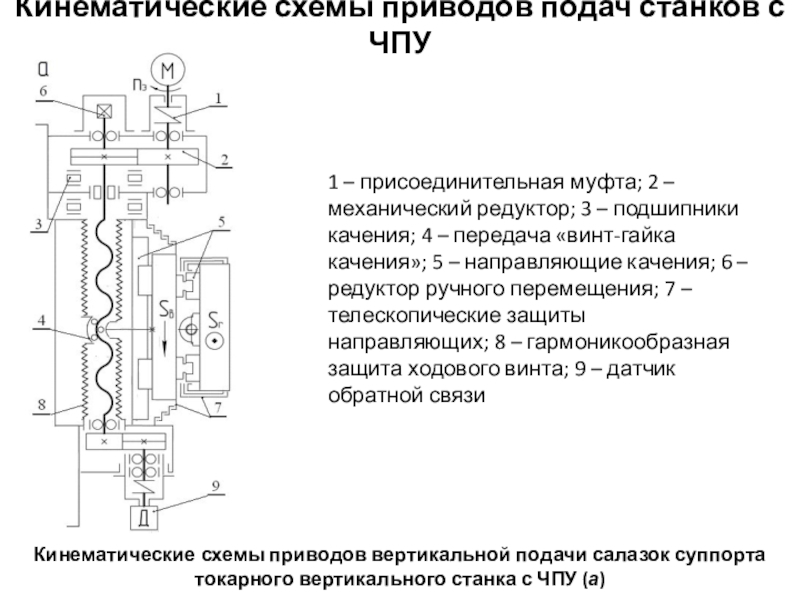

Кинематические схемы приводов вертикальной

подачи салазок суппорта токарного вертикального станка с ЧПУ (а)
1 –

присоединительная муфта; 2 – механический редуктор; 3 – подшипники качения; 4 – передача «винт-гайка качения»; 5 – направляющие качения; 6 – редуктор ручного перемещения; 7 – телескопические защиты направляющих; 8 – гармоникообразная защита ходового винта; 9 – датчик обратной связи
Кинематические схемы приводов подач станков с ЧПУКинематические схемы приводов вертикальной подачи салазок суппорта токарного вертикального станка с

Слайд 8Кинематические схемы приводов подач станков с ЧПУ

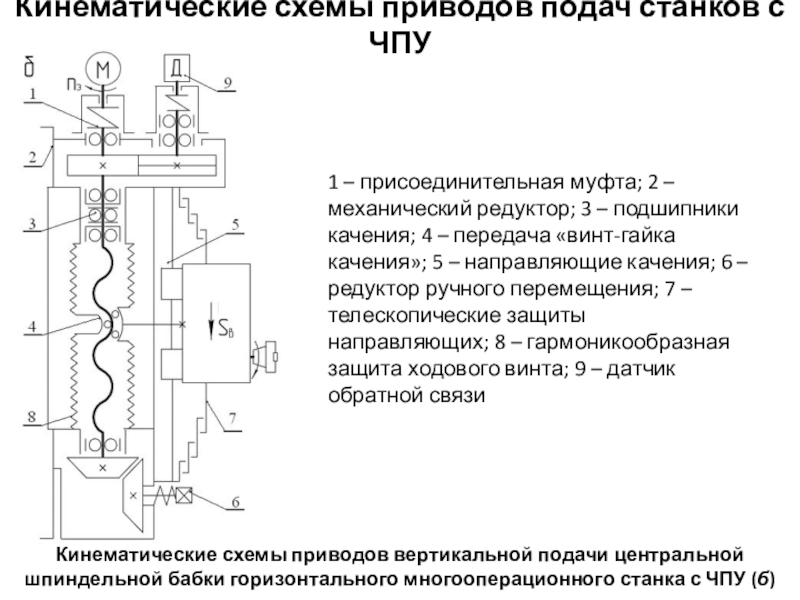

Кинематические схемы приводов вертикальной

подачи центральной шпиндельной бабки горизонтального многооперационного станка с ЧПУ (б)
1

– присоединительная муфта; 2 – механический редуктор; 3 – подшипники качения; 4 – передача «винт-гайка качения»; 5 – направляющие качения; 6 – редуктор ручного перемещения; 7 – телескопические защиты направляющих; 8 – гармоникообразная защита ходового винта; 9 – датчик обратной связи
Кинематические схемы приводов подач станков с ЧПУКинематические схемы приводов вертикальной подачи центральной шпиндельной бабки горизонтального многооперационного станка

Слайд 9Конструкции приводов подач станков с ЧПУ

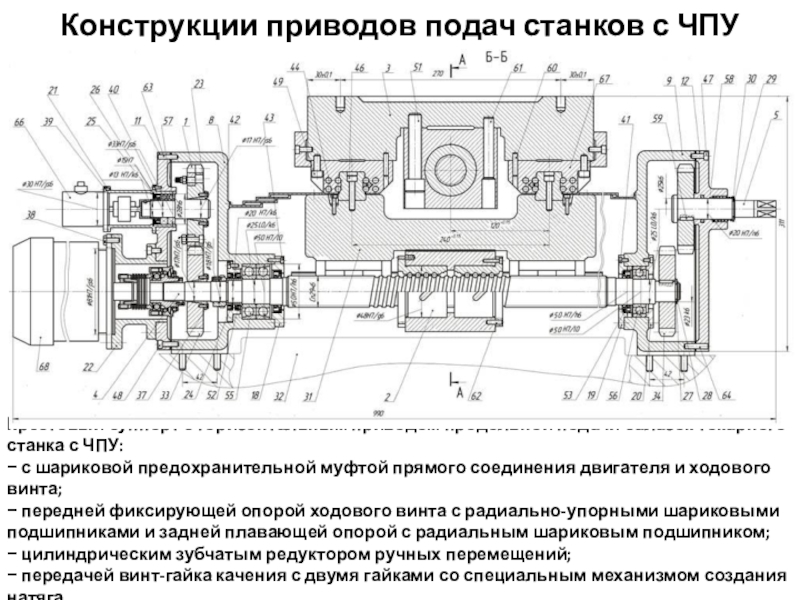

Крестовый суппорт с горизонтальным приводом

продольной подачи салазок токарного станка с ЧПУ:
− с шариковой предохранительной

муфтой прямого соединения двигателя и ходового винта;
− передней фиксирующей опорой ходового винта с радиально-упорными шариковыми подшипниками и задней плавающей опорой с радиальным шариковым подшипником;
− цилиндрическим зубчатым редуктором ручных перемещений;
− передачей винт-гайка качения с двумя гайками со специальным механизмом создания натяга
Конструкции приводов подач станков с ЧПУКрестовый суппорт с горизонтальным приводом продольной подачи салазок токарного станка с ЧПУ:−

Слайд 10Конструкции приводов подач станков с ЧПУ
Крестовый суппорт с горизонтальным приводом

поперечной подачи суппорта токарного станка с ЧПУ:
− с шариковой предохранительной

муфтой прямого соединения двигателя и ходового винта;
− передней фиксирующей опорой ходового винта с радиально-упорными шариковыми подшипниками
и задней плавающей опорой с радиальным шариковым подшипником;
− цилиндрическим зубчатым редуктором ручных перемещений;
− передачей винт-гайка качения с двумя гайками со специальным механизмом создания натяга
Конструкции приводов подач станков с ЧПУКрестовый суппорт с горизонтальным приводом поперечной подачи суппорта токарного станка с ЧПУ:−

Слайд 11Беззазорные зубчатые передачи приводов подач

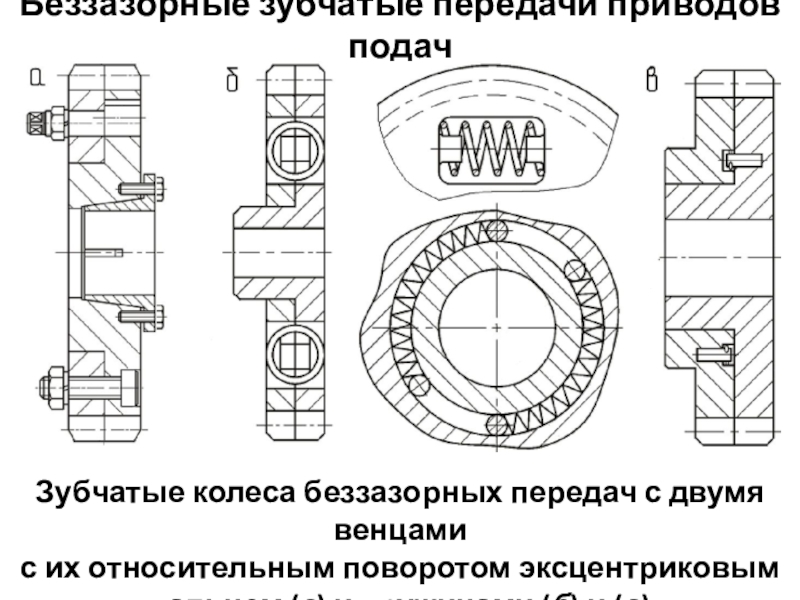

Зубчатые колеса беззазорных передач с двумя

венцами
с их относительным поворотом эксцентриковым пальцем (а) и пружинами (б)

и (в)
Беззазорные зубчатые передачи приводов подачЗубчатые колеса беззазорных передач с двумя венцамис их относительным поворотом эксцентриковым пальцем (а)

Слайд 12Беззазорные зубчатые передачи приводов подач

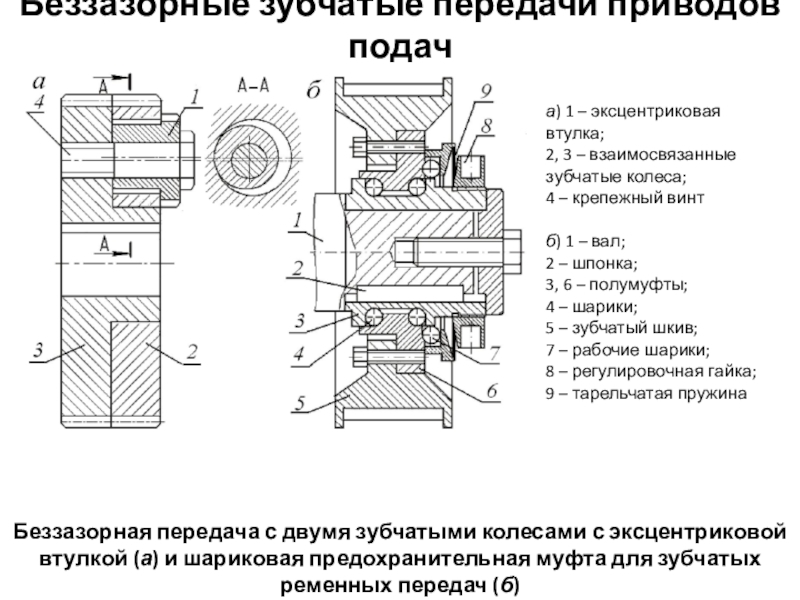

Беззазорная передача с двумя зубчатыми колесами

с эксцентриковой
втулкой (а) и шариковая предохранительная муфта для зубчатых
ременных передач

(б)

а) 1 – эксцентриковая втулка;
2, 3 – взаимосвязанные зубчатые колеса;
4 – крепежный винт

б) 1 – вал;
2 – шпонка;
3, 6 – полумуфты;
4 – шарики;
5 – зубчатый шкив;
7 – рабочие шарики;
8 – регулировочная гайка;
9 – тарельчатая пружина

Беззазорные зубчатые передачи приводов подачБеззазорная передача с двумя зубчатыми колесами с эксцентриковойвтулкой (а) и шариковая предохранительная муфта

Слайд 13Предохранительные муфты приводов подач

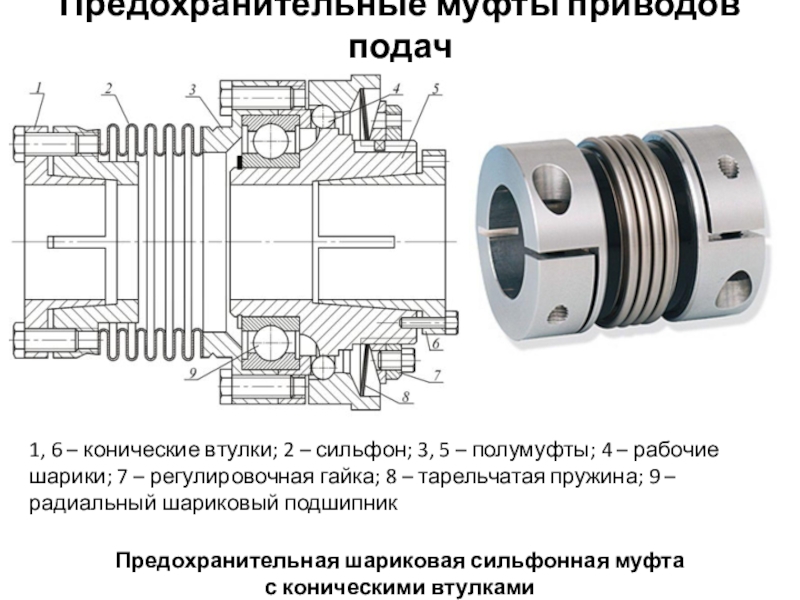

Предохранительная шариковая сильфонная муфта
с коническими втулками
1, 6

– конические втулки; 2 – сильфон; 3, 5 – полумуфты;

4 – рабочие шарики; 7 – регулировочная гайка; 8 – тарельчатая пружина; 9 – радиальный шариковый подшипник
Предохранительные муфты приводов подачПредохранительная шариковая сильфонная муфтас коническими втулками1, 6 – конические втулки; 2 – сильфон; 3,

Слайд 14Предохранительные муфты приводов подач

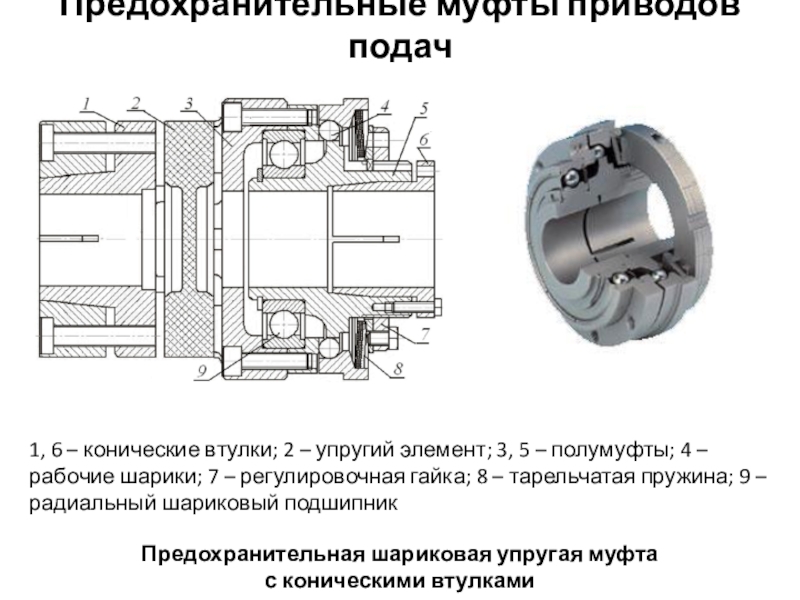

Предохранительная шариковая упругая муфта
с коническими втулками
1, 6

– конические втулки; 2 – упругий элемент; 3, 5 –

полумуфты; 4 – рабочие шарики; 7 – регулировочная гайка; 8 – тарельчатая пружина; 9 – радиальный шариковый подшипник
Предохранительные муфты приводов подачПредохранительная шариковая упругая муфтас коническими втулками1, 6 – конические втулки; 2 – упругий элемент;

Слайд 15Предохранительные муфты приводов подач

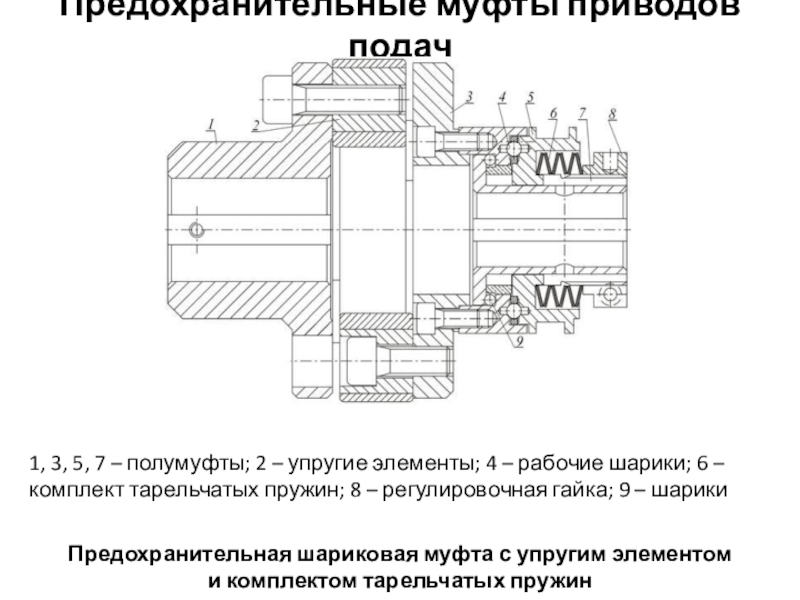

Предохранительная шариковая муфта с упругим элементом
и комплектом

тарельчатых пружин
1, 3, 5, 7 – полумуфты; 2 – упругие

элементы; 4 – рабочие шарики; 6 – комплект тарельчатых пружин; 8 – регулировочная гайка; 9 – шарики
Предохранительные муфты приводов подачПредохранительная шариковая муфта с упругим элементоми комплектом тарельчатых пружин1, 3, 5, 7 – полумуфты;

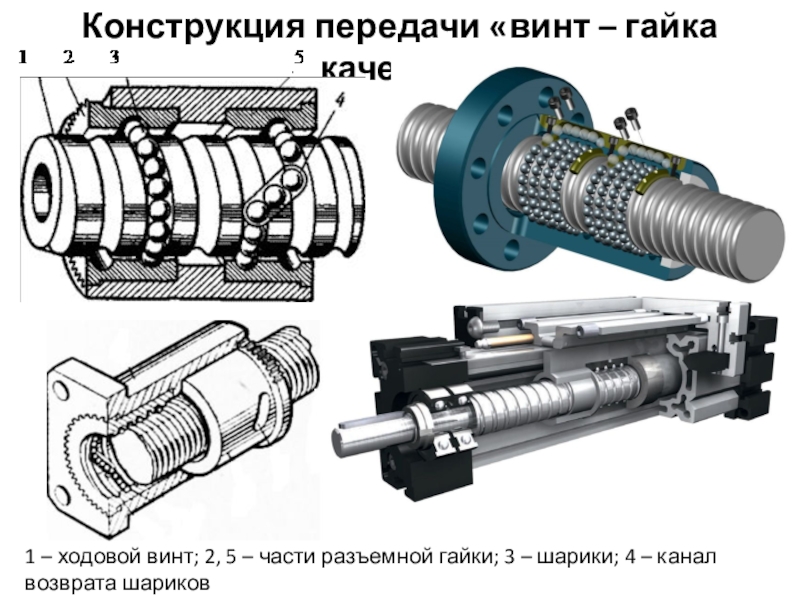

Слайд 16Конструкция передачи «винт – гайка качения»
1 – ходовой винт; 2,

5 – части разъемной гайки; 3 – шарики; 4 –

канал возврата шариков
Конструкция передачи «винт – гайка качения»1 – ходовой винт; 2, 5 – части разъемной гайки; 3 –

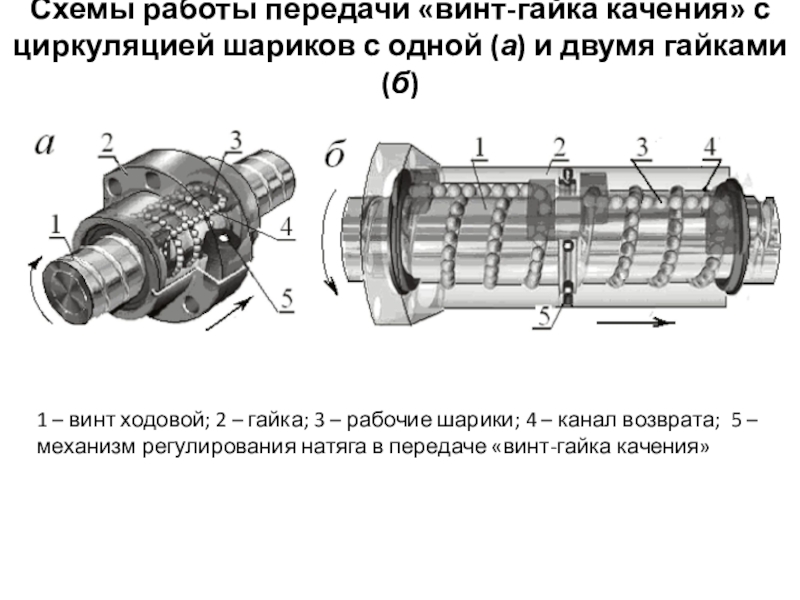

Слайд 17Схемы работы передачи «винт-гайка качения» с циркуляцией шариков с одной

(а) и двумя гайками (б)
1 – винт ходовой; 2 –

гайка; 3 – рабочие шарики; 4 – канал возврата; 5 – механизм регулирования натяга в передаче «винт-гайка качения»
Схемы работы передачи «винт-гайка качения» с циркуляцией шариков с одной (а) и двумя гайками (б)1 – винт

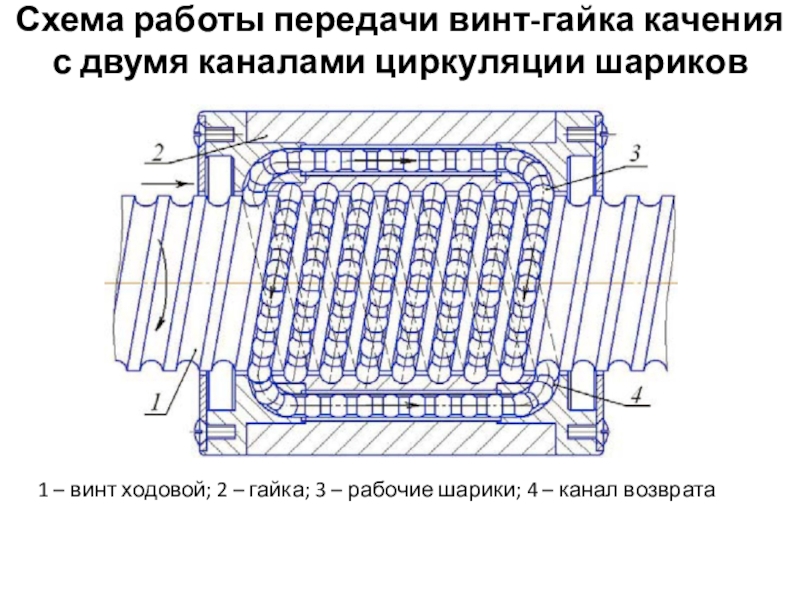

Слайд 18Схема работы передачи винт-гайка качения с двумя каналами циркуляции шариков
1

– винт ходовой; 2 – гайка; 3 – рабочие шарики;

4 – канал возврата
Схема работы передачи винт-гайка качения с двумя каналами циркуляции шариков1 – винт ходовой; 2 – гайка; 3

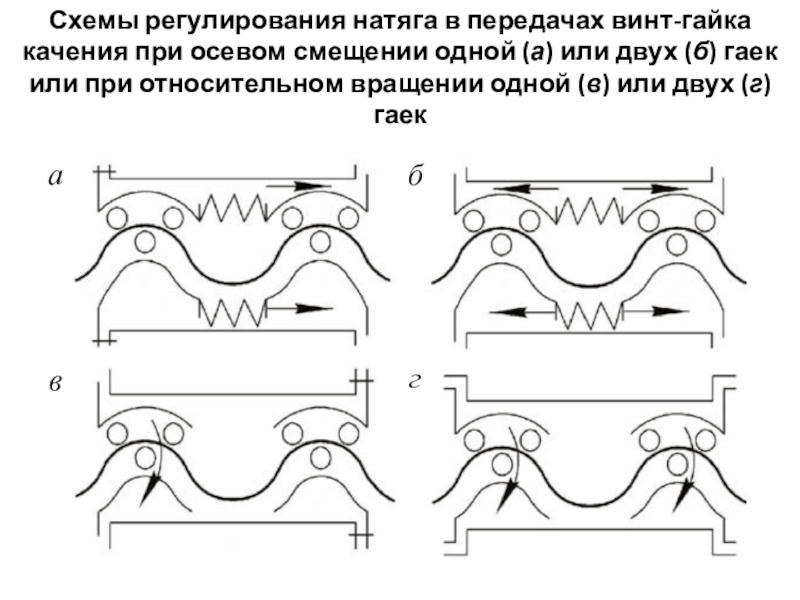

Слайд 19Схемы регулирования натяга в передачах винт-гайка качения при осевом смещении

одной (а) или двух (б) гаек или при относительном вращении

одной (в) или двух (г) гаек

а

б

в

г

Схемы регулирования натяга в передачах винт-гайка качения при осевом смещении одной (а) или двух (б) гаек или

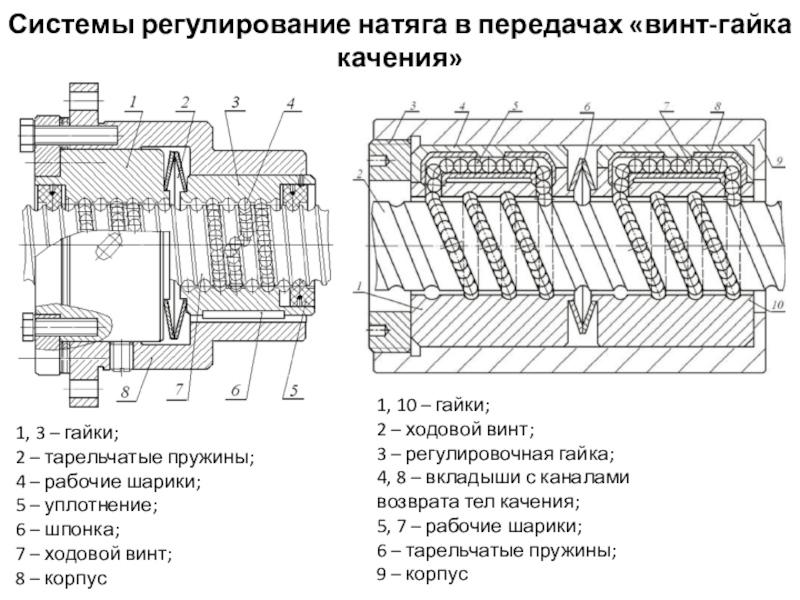

Слайд 20Системы регулирование натяга в передачах «винт-гайка качения»
1, 3 – гайки;
2

– тарельчатые пружины;
4 – рабочие шарики;
5 – уплотнение;
6 – шпонка;
7

– ходовой винт;
8 – корпус

1, 10 – гайки;
2 – ходовой винт;
3 – регулировочная гайка;
4, 8 – вкладыши с каналами возврата тел качения;
5, 7 – рабочие шарики;
6 – тарельчатые пружины;
9 – корпус

Системы регулирование натяга в передачах «винт-гайка качения»1, 3 – гайки;2 – тарельчатые пружины;4 – рабочие шарики;5 –
